NÁVOD K OBSLUZE SMG.180.90 Grundfos
Bezpečnostní pokyny 11
Deutsch (DE)
Bezpečnostné pokyny....75
Türkçe (TR)
Překlad originální anglické verze
Tyto bezpečnostní pokyny poskytují rychlý přehled bezpečnostních opatření, které je třeba podniknout v souvislosti s jakoukoli prací na tomto výrobku.
Dodržujte tyto bezpečnostní pokyny při manipulaci, instalaci, provozu, údržbě, servisu a opravách výrobku.
Tyto bezpečnostní pokyny jsou doplňkový dokument a všechny bezpečnostní pokyny jsou znovu uvedeny i v relevantních sekcích montážního a provozního návodu.
Uchovávejte tyto bezpečnostní pokyny na místě instalace pro referenci.
Bezpečnostní pokyny
NEBEZPEČÍ
Smrt nebo závažná újma na zdraví
- P řed zahájením prací na míchadlech a aktivátorech proudění se ujistěte, že pojistky byly odstraněny nebo že hlavní spínač je vypnut. Zajistěte, aby zdroj napájecího napětí nemohl být náhodně zapnut.
Klasifikační označení ochrany míchadla SMD je 2G Ex db h IIB T4 Gb. Klasifikace dané instalace musí být v každém jednotlivém případě schválena místními orgány.
Používáte-li míchadla odolná proti výbuchu, dbejte následujících bezpečnostních směrnic.
Monitorování teploty
Teplotu motoru je třeba neustále monitorovat vestavěnými snímači PTC nebo PTO (Klixon). Příslušné relé musí být pro tento účel použití certifikováno pro úroveň bezpečnosti SIL 1. Pokud je toto relé integrováno jako součást frekvenčního měniče, měnič musí také být v souladu s úrovní SIL 1.
Napájecí kabel
Přívodní napájecí kabel instalovaný výrobcem není dovoleno zkracovat.
NEBEZPEČÍ
Výbušné prostředí
Smrt nebo závažná újma na zdraví
- Míchadla a aktivátory proudění nedemontujte v atmosféře s nebezpečím výbuchu.
Spouštěč pro měkký rozběh a frekvenční měnič
Spouštěče pro měkký rozběh a frekvenční měniče mohou být použity, pokud splňují klasifikaci Ex vyššího řádu, než jaká platí pro míchadlo, a jestliže jsou instalovány v souladu s příslušnými směrnicemi Ex.
Příslušenství
Míchadlo používejte pouze s příslušenstvím dodaným a schváleným společností Grundfos.
Údržba, servis a opravy
Míchadla může demontovat pouze společnost Grundfos nebo autorizovaná servisní pracoviště. Totéž se týká kabelové průchodky.
K opravám používejte pouze komponenty, které vyrábí Grundfos.
V případě kontroly a údržby je třeba vzít na zřetel a dodržovat směrnici EN 60079-17.
Servisní deník
Náhradní díly je nutno evidovat v deníku servisních prací, aby je bylo možno 100 % sledovat po celou dobu trvání životnosti.
Instalace výrobku
NEBEZPEČÍ
Smrt nebo závažná újma na zdraví
- P řed zahájením prací na elektrickém připojení vyjměte pojistky nebo vypněte síťový vypínač. Zajistěte, aby zdroj napájecího napětí nemohl být náhodně zapnut.
Elektrická přípojka
NEBEZPEČÍ
Smrt nebo závažná újma na zdraví
- P řed zahájením prací na elektrickém připojení vyjměte pojistky nebo vypněte síťový vypínač. Zajistěte, aby zdroj napájecího napětí nemohl být náhodně zapnut.
Klasifikační označení ochrany míchadla SMD je II 2G Ex db h IIB T4 Gb.
Klasifikace dané instalace musí být v každém jednotlivém případě schválena místními orgány.
Pro elektrickou instalaci musí být dodržen standard EN 60079-14.
Míchadla odolná proti výbuchu je třeba chránit proti vysoké teplotě pomocí snímačů PTC nebo PTO (Klixon). Tyto snímače musí být připojeny
k certifikovanému měniči signálu s úrovní bezpečnosti SIL 1. Pokud je toto relé integrováno jako součást frekvenčního měniče, měnič musí také být v souladu s úrovní SIL 1.
Pokud je napájecí kabel ke snímači prodloužen, v souladu se směrnicí ATEX, stejně jako standardy EN 60079-0 a EN 60079-14 pro vnitřně bezpečný obvod.
Připojení na svorkách pro obvody bezpečné pro ztížené podmínky a obvody, které tuto bezpečnost nevykazují, musejí být jednoznačně identifikovatelná.
Provozovatel musí zajistit, aby veškeré instalační práce byly provedeny v souladu s příslušnými normami.
NEBEZPEČÍ
Smrt nebo závažná újma na zdraví - P ři nastavení relé dejte pozor na elektrické napětí.
U výrobků odolných proti výbuchu musí být snímače PTC nebo PTO umístěné ve vinutí připojeny k vhodnému relé s odpovídající úrovní bezpečnosti (SIL 1).
Spouštění výrobku
UPOZORNĚNÍ
Uzavřená tlaková soustava
Menší nebo střední újma na zdraví - Protože v olejové komoře se může vytvořit tlak, nedemontujte šroub hladiny oleje, dokud nebude tlak zcela uvolněn.
Identifikace
Typový štítek
Přídavný štítek dodávaný s míchadlem nebo aktivátorem proudění musí být viditelně umístěn na místě instalace.


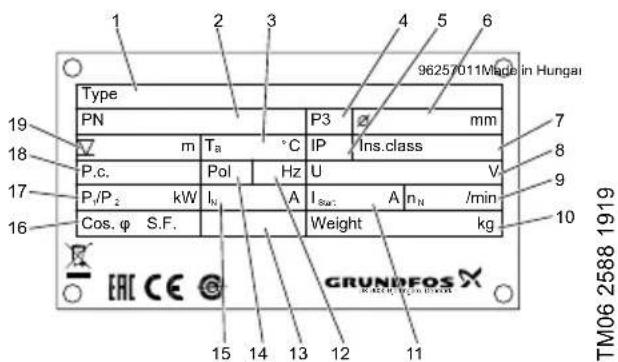

96257011Made in Hungai Type PN m Ta °C IP Ins.class P.c. Pol Hz U V Pv/Pz kW IN A Isat A nN /min Cos. φ S.F. Weight kg EAC CE GRUNDFOS X TM06 2588 1919Obr. 1 Typový štítek


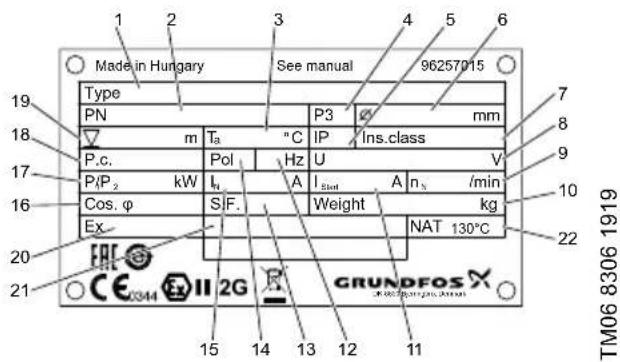

Obr. 2 Typový štítek míchadel SMD odolných proti výbuchu
| Pol. Popis | |
| 1 Typové označení | |
| 2 Objednací číslo | |
| 3 Rozsah teploty kapaliny | |
| 4 Výrobní závod | |
| 5 Třída krytí dle IEC | |
| 6 Průměr vrtule | |
| 7 Třída izolace | |
| 8 Jmenovité napětí | |
| 9 Jmenovité otáčky (vrtule) | |
| 10 Hmotnost | |
| 11 Záběrný proud | |
| 12 Frekvence | |
| 13 Bezpečnostní faktor | |
| 14 Počet pólů | |
| 15 Jmenovitý proud | |
| 16 Účiník | |
| 17 Příkon/výkon motoru, P1/P2 | |
| 18 Výrobní kód | |
| 19 Maximální instalační hloubka | |
| 20 Třída označení ATEX | |
| 21 Číslo certifikátu | |
| 22 Jmenovitá teplota vypnutí (NAT) |
Kód Vysvětlení Název
| S SMD, SMG, SFG Typová řada | ||
| M Michadlo | Verze | |
| F Aktivátor proudění | ||
| G | S p řevodovkou | Pohon |
| D | P římý pohon | |
| 30 | Kód typového označení / 10 kW30 = 3,0 kW | Výstupní výkon motoru (P2) |
| 45 45 cm Průměr vrtule [cm] | ||
| [ ] Standard | Použití | |
| A | Z e m ěedělství | |
| M | Bláto, pro vysokou hustotu | |
| H | Pro těžký provoz, bioplynové stanice | |
| 325 325 ot.min-1 Otáčky vrtule [min ^-1 ] | ||
| [ ] Standard | Způsob instalace | |
| T Závitové spojení 2" | ||
| [ ] | Bez ochrany proti výbuchu | Ochrana proti výbuchu |
| Ex | Odolné proti výbuchu | |
| 5 50 Hz | Frekvence [Hz] | |
| 6 60 Hz | ||
| 0B 3x 400-415 V, Y | Kód napětí | |
| 1B 3x 400-415 V, Δ | ||
| 0K 3x 380 V, Y | ||
| 1K 3x 380 V, Δ | ||
| 0P 3x 440-480 V, Y | ||
| 1P 3x 440-480 V, Δ | ||
| [ ] První generace | Generace | |
| A Druhá generace | ||
| B | T řetí generace | |
| Z | Výrobek na zakázku | Úpravy na přání zákazníka |
Servis výrobku
Dodržujte všechny předpisy týkající se míchadel instalovaných v prostředí s nebezpečím výbuchů.
Zajistěte, aby se žádné práce neprováděly v prostředí s nebezpečím výbuchu.
UPOZORNĚNÍ
Biologické nebezpečí
Menší nebo střední újma na zdraví - Michadlo nebo aktivátor proudění důkladně propláchněte čistou vodou a součásti míchadla nebo aktivátoru proudění po demontáži opláchněte vodou.
UPOZORNĚNÍ
Uzavřená tlaková soustava
Menší nebo střední újma na zdraví - Protože v olejové komoře se může vytvořit tlak, nedemontujte šroub hladiny oleje, dokud nebude tlak zcela uvolněn.
Hledání chyb výrobku
Dodržujte všechny předpisy týkající se míchadel nebo aktivátorů proudění instalovaných v potenciálně výbušném prostředí.
Zajistěte, aby se žádné práce neprováděly v prostředí s nebezpečím výbuchu.
Ved'te provozní deník.
Likvidace výrobku
Symbol přeškrtnuté popelnice na výrobku znamená, že musí být likvidován odděleně od domovního odpadu. Pokud výrobek označený tímto symbolem dosáhne konce životnosti, vezměte jej do sběrného místa
určeného místními úřady pro likvidaci odpadu. Oddělený sběr a recyklace těchto výrobků pomůže chránit životní prostředí a lidské zdraví.
Viz také informace o konci životnosti na stránkách www.grundfos.com/product-recycling.
Verzie v nevýbušnom prevedení
Softštartér a frekvenčný menič
Údržba, servis a opravy
Elektrické pripojenie
NEBEZPEČENSTVO
- Pri nastavení relé dajte pozor na elektrické napätie.

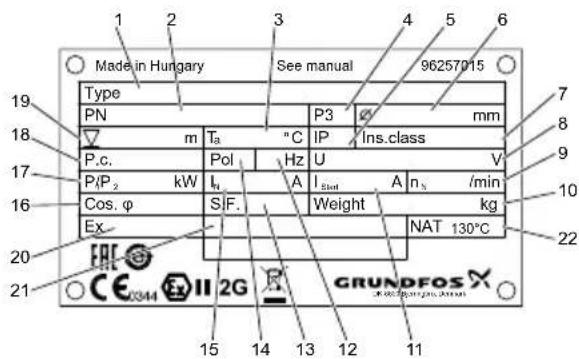

Obr. 1 Typový štítok
Likvidácia výrobku po skončení jeho životnosti
CZ: Prohlášení o shodě EU
My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky SMD, SMG, SFG, na které se toto prohlášení vztahuje, jsou v souladu s níže uvedenými ustanoveními směrnice Russia pro sblížení právních předpisů členských států Evropského společenství.
