KASUTUSJUHEND SMG.180.90 Grundfos
Tölge ingliskeelsest originaalist
Need ohutusjuhised annavad kiire ülevaate ohutusnõuetest, mida peab arvestama antud tootega tööd tehes.
Järgige neid ohutusjuhiseid antud toote käitlemise, paigaldamise, kasutamise, hooldamise ja parandamise ajal.
Need ohutusjuhised on täiendav dokument ja köik ohutusnõuded on ka kirjas asjakohase peatüki juures paigaldus- ja kasutusjuhendis.
Hoidke neid ohutusjuhiseid paigalduskohas hilisemaks kasutamiseks.
Ohutusjuhised
OHT
Elektrilöök
Surm või tõsised vigastused
- Enne segurite või voolutekitajate juures tööde alustamist veenduge, et kaitsmed on eemaldatud või toite pealüliti on välja lülitatud. Hoolitsege selle eest, et elektritoidet ei saaks kogemata sisse lülitada.
SMD seguri plahvatuskindluse klassifikatsioon on 2G Ex db h IIB T4 Gb. Paigaldise klassifikatsioon peab igal üksikjuhul olema kinnitatud vastava ametkonna poolt.
Plahvatuskindlad mudelid
Plahvatuskindlate segurite või voolutekitajate kasutamisel tuleb täita järgmised ohutusreeglid.
Mootori temperatuuri tuleb alati jälgida sisseehitatud PTC või PTO (Klixon) andurite abil. Seotud relee peab olema sertifitseeritud sellele ohutustasemele SIL 1. Kui relee on sisse ehitatud sagedusmuunduri osana, peab ka muundur vastama SIL 1 nõuetele.
Toitekaabel
Tehasest tarnitud toitekaableid ei tohi lühemaks lõigata.
OHT
Plahvatusohtlik keskkond
Surm või tõsised vigastused
- Segisteid ja voolutekitajaid ei tohi lahti võtta plahvatusohtlikus keskkonnas.
Sujuvkäiviti ja sagedusmuundur
Sujuvkäiviteid ja sagedusmuundureid võib kasutada ainult juhul, kui nende Ex klassifikatsioon on körgem kui seguril või voolutekitajal ja kui nad on paigaldatud vastavalt Ex eeskirjadele.
Lisavarustus
Segurit või voolutekitajat tohib kasutada ainult koos Grundfosi tarnitud ja heakskiidetud lisatarvikutega.
Ekspluatatsioon, hooldus ja remont
Ainult Grundfosi või volitatud isikute hooldustöökojad tohivad segisteid ja voolutekitajaid lahti võtta. See kehtib ka kaabliliidese kohta.
Kasutage remondi otstarbel ainult Grundfosi poolt toodetud komponente.
Kontrollimise ja hoolduse puhul tuleb võtta arvesse ja järgida standardit EN 60079-17.
Hoolduspäevik
Varuosad peavad olema registreeritud hooldusraamatus, et saavutada 100-protsendiline jälgitavus toote eluea jooksul.
Pumba paigaldamine
OHT
Elektrilöök
Surm või tõsised vigastused
- Enne mis tahes elektriühenduste tegemist veenduge, et kaitsmed on eemaldatud või pealüliti on välja lülitatud. Hoolitsege selle eest, et elektritoidet ei saaks kogemata sisse lülitada.
Elektriühendus
OHT
Elektrilöök
Surm või tõsised vigastused
- Enne mis tahes elektriühenduste tegemist veenduge, et kaitsmed on eemaldatud või pealüliti on välja lülitatud. Hoolitsege selle eest, et elektritoidet ei saaks kogemata sisse lülitada.
SMD seguri plahvatuskindluse klassifikatsioon on II 2G Ex db IIB T4 Gb. Paigaldise klassifikatsioon peab igal üksikjuhul olema kinnitatud vastava ametkonna poolt.
Elektriühendus peab vastama standardile EN 60079-14.
Plahvatuskindlaid segisteid peab kaitsma liialt kõrge temperatuuri eest PTC või PTO (Klixon) anduritega. Andurid tuleb ühendada sertifitseeritud
signaalimuunduriga ohutustasemega SIL 1. Kui relee on sisse ehitatud sagedusmuunduri osana, peab ka muundur vastama SIL 1 nõuetele.
Kui anduri toitekaablit pikendatakse, tuleb täita ATEX direktiive ning EN 60079-0 ja EN 60079-14 standardeid iseenesest ohutu vooluringluse jaoks.
Iseenesest ohutute ja mitte-iseenesest ohutute ahelate klemmühendused peavad olema eraldatud ja peavad olema selgelt eristatavad.
Operaator peab veenduma, et köik paigaldustööd on teostatud vastavuses asjakohaste standarditega.
OHT
Elektrilöök
Surm või tõsised vigastused
- Releed seadistades olge ettevaatlikud elektripinge suhtes.
Plahvatuskindlate pumpade puhul peavad mähistele paigutatud PTC või PTO andurid olema ühendatud asjakohase releega, millel on sobiv kaitseaste (SIL 1).
Pumba käivitamine
ETTEVAATUST
Survestatud süsteem
Väikese või keskmise astme vigastus
- Kui ölikambris tekib rõhk, ei tohi ölitaseme kontrollimise kruvi enne eemaldada, kui kamber on täielikult rõhu alt vabastatud.
Tüübi tuvastamine
Andmeplaat
Koos seguri või voolutekitajaga tarnitud lisaandmesilt tuleks kinnitada nähtavasse kohta paigalduskohal.


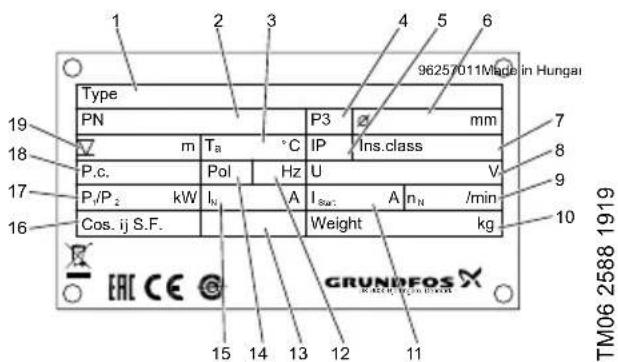

96257011Made in Hungai Type PN m Ta °C IP Ins.class mm P.c. Pol Hz U V Pv/Pz kW IN A Isat A nN /min Cos. ij S.F. Weight kg EAC CE GRUNDFOS X TM06 2588 1919Joonis 1 Andmesilt


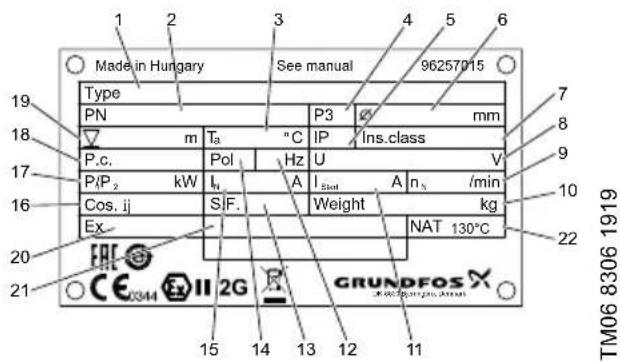

Made in Hungary See manual 96257015 Type PN P3 mm mm m Ta °C IP Ins.class P.c. Pol Hz U V P/P₂ kW I₄ A I₅ud A n₃ /min Cos. ij S/F. Weight kg Ex NAT 130°C 22 TM06 8306 1919 21 C E X II 2G GRUNDFOSJoonis 2 Plahvatuskindlate SDM segurite andmesilt
Pos. Kirjeldus
| 1 Tüübitähis |
| 2 Tootenumber |
| 3 Vedeliku temperatuurivahemik |
| 4 Tootmiskoht |
| 5 Kaitseaste vastavalt IEC klassifikatsoonile |
| 6 Propelleri läbimõõt |
| 7 Isolatsiooniklass |
| 8 Nimipinge |
| 9 Pöörlemissagedus (propeller) |
| 10 Kaal |
| 11 Käivitusvool |
| 12 Sagedus |
| 13 Ohutustegur |
| 14 Pooluste arv |
| 15 Nimivool |
| 16 Võimsustegur |
| 17 Mootori võimsus, P1/P2 |
| 18 Tootekood |
| 19 Maksimaalne paigaldussügavus |
| 20 ATEX-klass |
| 21 Sertifikaadi number |
| 22 Nimi-rakendusvool (NAT) |
Tüübikirjeldus
Näide: SMG.30.45.325.5.0B
Kood Selgitus Tähistus
| S SMD, SMG, SFG Tüübi tööintervall | ||
| M Segur | Mudel | |
| F Voolutekitaja | ||
| G H a m m a | s a j a mAjam | |
| D Otseajam | ||
| 30 | Koodi number olenevalt tüübitähisest / 10 kW30 = 3,0 kW | Mootori väljundvõimsus P2 |
| 45 45 cm | Propelleri läbimõõt [cm] | |
| [ ] Standardne | Rakendus | |
| A Põllumajandus | ||
| M | Muda, kõrgema tihedusega | |
| H | Raske töörežiim, biogaasitehased | |
| 325 325 p/min Propelleri kiirus [min ^-1 ] | ||
| [ ] Standardne | Paigaldustüüp | |
| T 2" keermesühendus | ||
| [ ] Mitteplahvatuskindel | Plahvatuskaitse | |
| Ex Plahvatuskindel | ||
| 5 50 Hz | Sagedus [Hz] | |
| 6 60 Hz | ||
| 0B 3 x 400-415 V, Y | Pinge kood | |
| 1B 3 x 400-415 V, D | ||
| 0K 3 x 380 V, Y | ||
| 1K 3 x 380 V, D | ||
| 0P 3 x 440-480 V, Y | ||
| 1P 3 x 440-480 V, D | ||
| [ ] Esimene põlvkond | GeneratsioonA Teine põ | |
| B Kolmas põlvkond | ||
| Z | Tellimuse järgi valmistatud toode | Kohandamine |
Toote hooldamine
Järgige köiki eeskirju, mis käsitlevad potentsiaalselt plahvatusohtlikku keskkonda paigaldatud segisteid või voolutekitajaid.
Tuleb kindlustada, et töid ei tehtaks potentsiaalselt plahvatusohtlikus keskkonnas.
ETTEVAATUST
Bioloogiline oht
Väikese või keskmise astme vigastus - Peske segurit või voolutekitajat põhjalikult puhta veega ja loputage seguri või voolutekitaja osi pärast demontaaži.
ETTEVAATUST
Survestatud süsteem
Väikese või keskmise astme vigastus - Kui ölikambris tekib rõhk, ei tohi õlitaseme kontrollimise kruvi enne eemaldada, kui kamber on täielikult rõhu alt vabastatud.
Toote rikkeotsing
Järgitud peavad olema köik eeskirjad, mis käsitlevad potentsiaalselt plahvatusohtlikku keskkonda paigaldatud segisteid või voolutekitajaid.
Tuleb kindlustada, et töid ei tehtaks potentsiaalselt plahvatusohtlikus keskkonnas.
Pidage hoolduspäevikut.
Utiliseerimine
Läbikriipsutatud prügikasti sümbol pumbal tähendab, et see tuleb ära visata olmejäätmetest eraldi. Kui sellise sümboliga toode jõuab oma kasutusea lõpule, siis viige see kohaliku jäätmekäitlusettevõtte poolt määratud
kogumispunkti. Selliste toodete eraldi kogumine ja ringlussevött kaitseb keskkonda ja inimeste tervist. Kasutuselt körvaldamise teavet vaadake ka veebilehelt www.grundfos.com/product-recycling.
EE: EÜ/ELi vastavusdeklaratsioon
Meie, Grundfos, kinnitame ja kanname ainuisikulist vastutust selle eest, et toode SMD, SMG, SFG, mille kohta all olev deklaratsioon käib, on kooskõlas Nõukogu Direktiividega, mis on nimetatud all pool vastavalt vastuvõetud õigusaktidele ühtlustamise kohta EÜ/EL liikmesriikides.
