LIETOŠANAS INSTRUKCIJA SMG.180.90 Grundfos
Drošības instrukcijas....47
Nederlands (NL)
Originālās anglu valodas versijas tulkojums
Šīs drošības norādes sniedz ātru pārskatu par piesardzības pasākumiem, kas jāievēro, veicot jebkuru darbu ar šo produktu.
Šīs drošības norādes jāievēro šī produkta pārvietošanas, uzstādīšanas, ekspluatācijas, apkopes, apkalpošanas un remonta laikā.
Šīs drošības norādes ir papildu dokuments, un visas drošības norādes būs vēlreiz redzamas attiecīgajās uzstādīšanas un ekspluatācijas instrukciju sadalās.
Glabājiet šīs drošības norādes objektā turpmākai atsaucei.
Drošības norādījumi
BİSTAMI
Elektriskās strāvas trieciens
Nāve vai smagas kermana traumas
- Pirms sākat darbu ar maisītājiem vai plūsmas veidotājiem, pārbaudiet, vai ir izņemti drošinātāji un ir izslēgts galvenais slēdzis. Nodrošiniet, ka elektroapgādi nevar nejauši ieslēgt.
SMD maisītāja sprādzienaizsardzības klasifikācija ir II 2G Ex db h IIB T4 Gb. Sistēmas klasifikācija katrā konkrētajā gadījumā jāapstiprina vietējām atbildīgajām iestādēm.
Sprādziendroši modeli
Izmantojot sprādziendrošus maisītājus, ievērojiet tālāk norādītos drošības noteikumus.
Temperatūras kontrole
Motora temperatūra vienmēr jākontrolē, izmantojot integrētus PTC vai PTO (KLIXON) devējus.
Pievienotajam relejam jābūt sertificētam šādam lietojumam - tam jāatbilst drošības līmenim SIL 1. Ja relejs ir integrēts kā frekvences pārveidotāja daļa, arī pārveidotājam jāatbilst SIL 1.
Elektroapgādes kabelis
Ražotāja uzstādīto elektroapgādes kabeli nedrīkst saīsināt.
BİSTAMI
Sprādzienbīstama vide
Nāve vai smagas kermana traumas
- Nedemontējiet maisītājus un plūsmas veidotājus sprādzienbīstamā atmosfērā.
Lēnais palaidējs un frekvences pārveidotājs
Izmantojiet lēnos palaidējus un frekvences pārveidotājus tikai tad, ja to Ex klasifikācija ir augstāka par maisītāja klasifikāciju un ja tie ir uzstādīti saskaṇā ar Ex noteikumiem.
Piederumi
Izmantojiet maisītāju tikai kopā ar GRUNDFOS piegādātajiem un apstiprinātajiem piederumiem.
Tehniskā apkope, apkalpošana un remonts
Demontët maisītājus drīkst Tikai GRUNDFOS vai pilnvarotas remontdarbnīcas. Tas attiecas arī uz kabeljevadu.
Remontējot izmantojiet tikai GRUNDFOS ražotus komponentus.
Veicot pārbaudi un tehnisko apkopi, jāievēro un jānodrošina atbilstība standartam EN 60079-17.
Servisa registrs
Rezerves daļas jāreģistrē servisa reģistrā, lai nodrošinātu 100 % izsekojamību produkta darbmūža laikā.
Produkta uzstādīšana
BİSTAMI
Elektriskās strāvas trieciens
Nāve vai smagas kermana traumas
- Pirms jebkādu elektrisko savienojumu veidošanas izņemiet drošinātājus vai izslēdziet galveno slēdzi. Nodrošiniet, ka elektroapgādi nevar nejauši ieslēgt.
Elektriskais savienojums
BİSTAMI
Elektriskās strāvas trieciens
Nāve vai smagas kermena traumas - Pirms jebkādu elektrisko savienojumu veidošanas iznemiet drošinātājus vai izslēdziet galveno slēdzi. Nodrošiniet, ka elektroapgādi nevar nejauši ieslēgt.
SMD maisītāja sprādzienaizsardzības klasifikācija ir II 2G Ex db h IIB T4 Gb. Sistēmas klasifikācija katrā konkrētajā gadījumā jāapstiprina vietējām atbildīgajām iestādēm.
Elektroinstalācijai jāatbilst standartam EN 60079-14.
Sprādziendrošie SMD maisītāji jāaizsargā pret pārāk augstu temperatūru, izmantojot PTC vai PTO (KLIXON) devējus. Devējiem jābūt savienotiem ar sertificētu signālu pārveidotāju, kurš atbilst drošības līmenim SIL 1. Ja relejs ir integrēts kā frekvences pārveidotāja daļa, arī pārveidotājam jāatbilst SIL 1.
Ja devējam pievienotais elektroapgādes kabelis tiek pagarināts, nodrošiniet atbilstību ATEX direktīvai, kā arī standartiem EN 60079-0 un EN 60079-14 par faktiski drošu kēdi.
Faktiski drošu un faktiski nedrošu kēžu spailu savienojumiem jābūt atdalītiem un skaidri pamanāmiem.
Operatoram jāpārliecinās, ka viss uzstādīšanas darbs ir paveikts, ievērojot attiecīgos standartus.
BİSTAMI
Elektriskās strāvas trieciens
Nāve vai smagas kermena traumas
- Releja iestatīšanas laikā sargieties no elektriskā sprieguma.
Sprādziendrošiem produktiem tinumos novietotajiem PTC vai PTO devējiem jābūt savienotiem ar piemērotu releju ar attiecīgo drošības līmeni (SIL 1).
Produkta ieslēgšana
UZMANIBU
Slēgta tipa sistēma
Nelielas vai vidēji smagas kermana traumas
- Tā kā ellas kamerā, iespējams, ir palielinājies spiediens, neizņemiet ellas līmeņa skrūvi, līdz spiediens ir samazinājies.
Identifikācija
Pases datu plāksnīte
Ar maisītāju vai plūsmas veidotāju piegādātā papildu datu plāksnīte jāpiestiprina objektā redzamā stāvoklī.


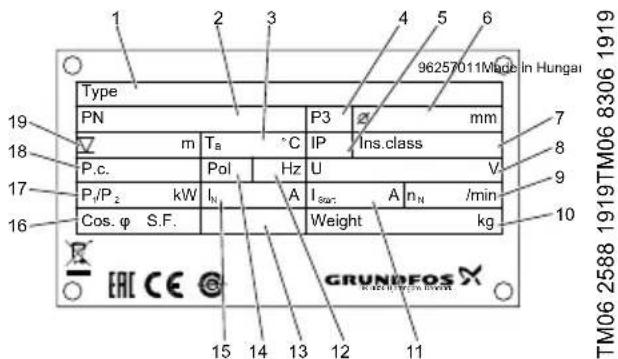

96257011Made in Hungai Type PN m T_B °C IP Ins.class mm P.c. Pol Hz U V P₁/P₂ kW I_N A I_sat A n_N /min Cos. φ S.F. Weight kg GRUNDFOS X TM06 2588 1919TM06 8306 1919 EAC CE- ilustr. Datu plāksnīte


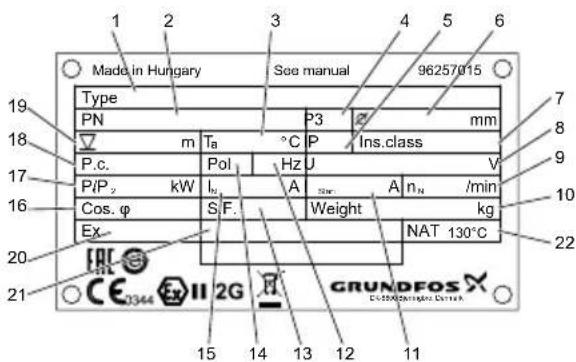

Made in Hungary See manual 96257015 Type PN m Ta °C P Ins.class P.c. Pol Hz U V P/P2 kW IN A A nN /min Cos. φ S/F. Weight kg Ex NAT 130°C CE0344 II 2G GRUNDFOS D-550000000000000000000000000000000000000000000000000000000000000000000000000 15 14 13 12 11- ilustr. Sprādziendrošu SMD maisītāju datu plāksnīte
| Poz. | Apraksts |
| 1 | Tipa apzīmējums |
| 2 | Produkta numurs |
| 3 | Šķidruma temperatūras diapazons |
| 4 | Ražošanas vieta |
| 5 | Korpusa klase saskaņā ar IEC |
| 6 | Darbrata diametrs |
| 7 | Izolācijas klase |
| 8 | Nominālais spriegums |
| 9 | Nominālais ātrums (darbrats) |
| 10 | Svars |
| 11 | Palaides strāva |
| 12 | Frekvence |
| 13 | Drošības pakāpe |
| 14 | Polu skaits |
| 15 | Nominālā strāva |
| 16 | Jaudas koeficients |
| 17 | Motora jauda, P1/P2 |
| 18 | Ražošanas kods |
| 19 | Maksimālais uzstādīšanas dzilums |
| 20 | ATEX apstiprinājuma klase |
| 21 | Sertifikāta numurs |
| 22 | Nominālā atslegšanas temperatūra (NAT) |
Tipa apzīmējums
Piemērs: SMG.30.45.325.5.0B
| Kods Paskaidrojums Apzīmējums | |||
| S SMD, SMG, SFG Tipa diapazons | |||
| M | M a i s | ītājs | Variants |
| F | P l ūsmas veidotājs | ||
| G | Ar reduktoru vadāms | Pievads | |
| D | T i e š i v a d āms | ||
| 30 | Kods no tipa apzīmējuma / 10 kW30 = 3,0 kW | Motora izvada jauda P2 | |
| 45 45 cm | Darbrata diametrs [cm] | ||
| [ ] Standarta | Lietojums | ||
| A Lauksaimniecība | |||
| M | Dūnas, lielam blīvumam | ||
| H | Intensīvai noslodzei, biogāzes ražošanas iekārtas | ||
| 325 325 apgr./min. | Darbrata ātrums [min-1] | ||
| [ ] Standarta | Uzstādīšanas metode | ||
| T | 2" vītnes savienojums | ||
| [ ] Sprādzienbīstams | Sprādzienaizsardzība | ||
| Ex Sprādziendrošs | |||
| 5 50 Hz | Frekvence [Hz] | ||
| 6 60 Hz | |||
| 0B 3 x 400-415 V, Y | Sprieguma kods | ||
| 1B 3 x 400-415 V, D | |||
| 0K 3 x 380 V, Y | |||
| 1K 3 x 380 V, D | |||
| 0P 3 x 440-480 V, Y | |||
| 1P 3 x 440-480 V, D | |||
| [ ] Pirmā paaudze | Izstrādes paaudze | ||
| A | Otrā paaudze | ||
| B | T r e š | ā paaudze | |
| Z | Konkretām vajadzībām veidots produkts | Pielāgošana | |
Produkta tehniskā apkope
levērojiet visus normatīvus, kas piemērojami potenciāli sprādzienbīstamā vidē uzstādītiem maisītājiem.
Nodrošiniet, lai potenciāli sprādzienbīstamā vidē netiktu izpildīti nekādi darbi.
UZMANIBU
Bioloğiskā bīstamība
Nelielas vai vidēji smagas kermana traumas
- Rūpīgi izskalojiet maisītāju vai plūsmas veidotāju ar tīru ūdeni un pēc demontāžas noskalojiet maisītāja daļas ar ūdeni.
UZMANIBU
Slēgta tipa sistēma
Nelielas vai vidēji smagas kermana traumas
- Tā kā ellas kamerā, iespējams, ir palielinājies spiediens, neizņemiet ellas līmeņa skrūvi, līdz spiediens ir samazinājies.
Produkta bojājumu meklēšana
levērojiet visus normatīvus, kas piemērojami potenciāli sprādzienbīstamā vidē uzstādītiem maisītājiem vai plūsmas veidotājiem.
Nodrošiniet, lai potenciāli sprādzienbīstamā vidē netiktu izpildīti nekādi darbi.
Uzturiet servisa registru.
Likvidēšana
Uz produkta norādīts nosvītrotas atkritumu tvertnes simbols nozīmē, ka produkts ir jālikvidē atseviški, nevis kopā ar sadzīves atkritumiem. Kad ar šo produktu markēts simbols sasniedz darbmūža beigas, nogādājiet to
savākšanas punktā, ko norādījušas vietējās atkritumu apsaimniekošanas iestādes. Šādu produktu atseviška savākšana un pārstrāde palīdz aizsargāt vidi un cilvēku veselību.
Informāciju par darbmūža beigām skatiet tīmekļa vietnē www.grundfos.com/product-recycling.
LV: EK/ES atbilstības deklarācija
Sabiedrība Grundfos ar pilnu atbildību paziņo, ka produkti SMD, SMG, SFG, uz kuru attiecas tālāk redzamā deklarācija, atbilst tālāk norādītajām Padomes direktīvām par EK/ES dalibvalstu normatīvo aktu tuvināšanu.
