KULLANIM KILAVUZU HD 517 CX Plus Kärcher

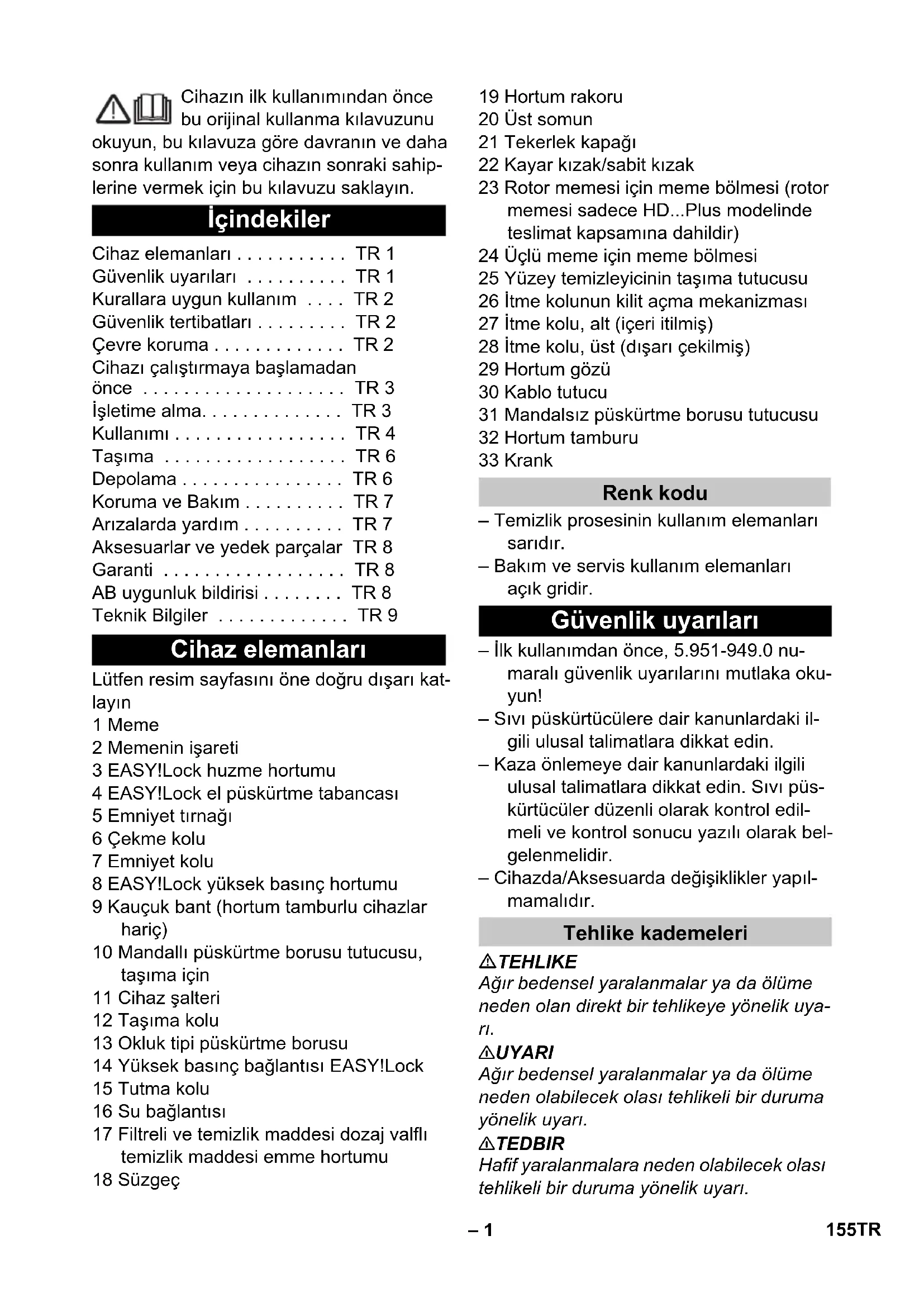

(CX) dB (A) 88 (92) 89 Διαστάσεις και βάρη Μήκος mm 380 Πλάτος (CX) mm 360 (370) Ύψος mm 930 Τυπικό βάρος λειτουργίας (CX) kg 25,2 (27,5) 25,2 154 EL– 1 Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahip- lerine vermek için bu kılavuzu saklayın. Lütfen resim sayfasını öne doğru dışarı kat- layın 1 Meme 2 Memenin işareti 3 EASY!Lock huzme hortumu 4 EASY!Lock el püskürtme tabancası 5 Emniyet tırnağı 6 Çekme kolu 7 Emniyet kolu 8 EASY!Lock yüksek basınç hortumu 9 Kauçuk bant (hortum tamburlu cihazlar hariç) 10 Mandallı püskürtme borusu tutucusu, taşıma için 11 Cihaz şalteri 12 Taşıma kolu 13 Okluk tipi püskürtme borusu 14 Yüksek basınç bağlantısı EASY!Lock 15 Tutma kolu 16 Su bağlantısı 17 Filtreli ve temizlik maddesi dozaj valflı temizlik maddesi emme hortumu 18 Süzgeç 19 Hortum rakoru 20 Üst somun 21 Tekerlek kapağı 22 Kayar kızak/sabit kızak 23 Rotor memesi için meme bölmesi (rotor memesi sadece HD...Plus modelinde teslimat kapsamına dahildir) 24 Üçlü meme için meme bölmesi 25 Yüzey temizleyicinin taşıma tutucusu 26 İtme kolunun kilit açma mekanizması 27 İtme kolu, alt (içeri itilmiş) 28 İtme kolu, üst (dışarı çekilmiş) 29 Hortum gözü 30 Kablo tutucu 31 Mandalsız püskürtme borusu tutucusu 32 Hortum tamburu 33 Krank – Temizlik prosesinin kullanım elemanları sarıdır. – Bakım ve servis kullanım elemanları açık gridir. – İlk kullanımdan önce, 5.951-949.0 nu- maralı güvenlik uyarılarını mutlaka oku- yun! – Sıvı püskürtücülere dair kanunlardaki il- gili ulusal talimatlara dikkat edin. – Kaza önlemeye dair kanunlardaki ilgili ulusal talimatlara dikkat edin. Sıvı püs- kürtücüler düzenli olarak kontrol edil- meli ve kontrol sonucu yazılı olarak bel- gelenmelidir. – Cihazda/Aksesuarda değişiklikler yapıl- mamalıdır. TEHLIKE Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uya- rı. 몇 UYARI Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı. 몇 TEDBIR Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. İçindekiler Cihaz elemanları . . . . . . . . . . . TR 1 Güvenlik uyarıları . . . . . . . . . . TR 1 Kurallara uygun kullanım . . . . TR 2 Güvenlik tertibatları . . . . . . . . . TR 2 Çevre koruma . . . . . . . . . . . . . TR 2 Cihazı çalıştırmaya başlamadan önce . . . . . . . . . . . . . . . . . . . . TR 3 İşletime alma. . . . . . . . . . . . . . TR 3 Kullanımı . . . . . . . . . . . . . . . . . TR 4 Taşıma . . . . . . . . . . . . . . . . . . TR 6 Depolama . . . . . . . . . . . . . . . . TR 6 Koruma ve Bakım . . . . . . . . . . TR 7 Arızalarda yardım . . . . . . . . . . TR 7 Aksesuarlar ve yedek parçalar TR 8 Garanti . . . . . . . . . . . . . . . . . . TR 8 AB uygunluk bildirisi . . . . . . . . TR 8 Teknik Bilgiler . . . . . . . . . . . . . TR 9 Cihaz elemanları Renk kodu Güvenlik uyarıları Tehlike kademeleri 155TR– 2 DIKKAT Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. Yüksek basınçlı tazyik doğru kul- lanılmadığı zaman tehlikeli olabi- lir. Tazyik insanlara, hayvanlara, elektrikli aletlere ve makinenin kendisine doğru tu- tulmamalıdır. Geçerli yönetmeliklere göre, ci- haz, içme suyu şebekesinde sis- tem ayırıcısı olmadan çalıştırılma- malıdır. KÄRCHER firmasının uy- gun bir sistem ayırıcısı veya alternatif ola- rak EN 12729 Tip B uyarınca bir sistem ayırıcısı kullanılmalıdır. Bir sistem ayırıcısından akan su, içilemez olarak sınıflandır ılmıştır. Bu yüksek basınçlı temizleyiciyi tek başına kullanın – Alçak basınç ve temizlik maddeleriyle temizleme için (Örn; makineler, araçlar, inşaatlar, aletlerin temizlenmesi için), – Yüksek basınçla ve temizlik maddesi ol- madan temizleme için (Örn; cepheler, teraslar, bahçe cihazlarının temizlen- mesi için). İnatçı kirler için bir rotor memesi kullanılma- sını öneriyoruz (sadece HD...Plus modelin- de teslimat kapsamına dahildir) Su kalitesiyle ilgili beklentiler: DIKKAT Yüksek basınç maddesi olarak sadece te- miz su kullanılmalıdır. Kirler, zamanından önce aşınmaya ve cihazda tortular oluşma- sına neden olur. Geri dönüşüm suyu kullanılırsa, aşağıdaki sınır değerler aşılmamalıdır. Güvenlik tertibatları kullanıcının korunma- sını sağlar ve devre dışı bırakılmamalıdır ya da bu tertibatların çalışma şekli değişti- rilmemelidir. El püskürtme tabancasının tetiği bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınç huzmesi durdurulur. Tetik çekilirse pompa tekrar açılır. Cihazdaki semboller Kurallara uygun kullanım pH değeri 6,5...9,5 Elektrik iletkenliği * Taze su ilet- kenliği +1200 μS/cm Ayrılabilir maddeler ** < 0,5 mg/l Filtrelenebilir maddeler ** < 50 mg/l Hidrokarbonlar < 20 mg/l Klorid < 300 mg/l Sülfat < 240 mg/l Kalsiyum < 200 mg/l Toplam sertlik < 28 °dH < 50 °TH < 500 ppm (mg CaCO

• maks. toplam 2000 μS/cm ** Numune hacmi 1 litre, çalışma süresi 30 dakika *** aşındırıcı maddeler kullanılmaz Güvenlik tertibatları Basınç şalteri Çevre koruma Ambalaj malzemeleri geri dö- nüştürülebilir. Ambalaj malze- melerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabile- cekleri yerlere gönderin. Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılı- ğıyla imha edin. 156 TR– 3 Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıldıklarında veya yanlış şekilde tasfiye edildiklerinde insan sağlığı ve çevre için tehlikeli olabilecek bileşenler içerir. Ci- hazın kurallara uygun şekilde işletilmesi için bu bileşenlerin bulunması gereklidir. Bu simge ile işaretlenmiş cihazlar evsel çöpler ile birlikte tasfiye edilmemelidir. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres: www.kaercher.com/REACH Tekerlek kapaklarını sabitleyin. Uyarı: EASY!Lock sistemi, hızlı dişli siste- mi sayesinde bileşenleri sadece tek çevir- mede çabuk ve güvenli şekilde birbirlerine bağlar. Memeyi huzme borusuna takın (üst ayar halkasındaki işaret) ve elle sıkın (EASY!Lock). Huzme borusunu el püskürtme taban- cası ile bağlayın ve elle sıkın (EASY!Lock). İtme kolunun kilit açma mekanizmasını gevşetin. İtme kolunu son konuma doğru dışarı çekin. Yüksek basınç hortumunu cihazın el püskürtme tabancası ve yüksek basınç bağlantısı ile bağlayın ve elle sıkın (EASY!Lock). Krankı hortum tamburu miline takın ve kilitleyin. Yüksek basınç hortumunu, sarmadan önce gergin şekilde yerleştirin. Krankı döndürerek yüksek basınç hor- tumunu düzenli katlar halinde hortum tamburuna sarın. Dönme yönünü yük- sek basınç hortumu bükülmeyecek şe- kilde seçin. Yüksek basınç hortumunu el püskürtme tabancası ile bağlayın ve elle sıkın (EASY!Lock). 몇 UYARI Yaralanma tehlikesi! Cihaz, aksesuarlar, besleme hatları, ve bağlantılar kusursuz duruma olmalıdır. Kusursuz durumda değil- se, cihaz kullanılmamalıdır. 몇 TEHLIKE Elektrik çarpması nedeniyle yaralanma teh- likesi. – Cihaz, zorunlu olarak bir soketle elektrik şebekesine bağlanmalıdır. Ayrılama- yan bir bağlantıyla elektrik şebekesine bağlantı yasaktır. Soket, şebeke ayır- ması için kullanılır.

Kullanılan bir uzatma kablosunun soketi ve kavraması suya dayanıklı olmalıdır. – Yeterli kesite sahip uzatma kabloları kullanın (Bkz. "Teknik bilgiler") ve kab- loyu kablo tamburundan tamamen açın. Bağlantı değerleri için Bkz. Tip levhası/Tek- nik bilgiler. Elektrik kablosunu sarın ve zemine ko- yun. Elektrik fişini prize takın. Cihazı çalıştırmaya başlamadan önce Aksesuarların monte edilmesi Hortum tambursuz cihazlarda:

Hortum tamburlu cihazlarda: İşletime alma Elektrik bağlantısı 157TR– 4 몇 UYARI Su besleme işletmesinin talimatlarını dikka- te alın. Geçerli yönetmeliklere göre, ci- haz, içme suyu şebekesinde sis- tem ayırıcısı olmadan çalıştırılma- malıdır. KÄRCHER firmasının uy- gun bir sistem ayırıcısı veya alternatif ola- rak EN 12729 Tip B uyarınca bir sistem ayırıcısı kullanılmalıdır. Bir sistem ayırıcısından akan su, içilemez olarak sınıflandırılmıştır. 몇 TEDBIR Sistem ayırıcıs ını her zaman su beslemesi- ne bağlayın, cihaza kesinlikle bağlamayın. Bağlantı değerleri için teknik bilgiler bölü- müne bakın. Besleme hortumunu (minimum uzunluk 7,5 m, minimum çap 1/2"), cihazın su bağlantısı ve su beslemesine (Örneğin: su musluğu) bağlayın. Not: Besleme hortumu, teslimat kapsamında bulunmamaktadır. Su beslemesini açın. Filtreli emme hortumunu (Sipariş No. 4.440-238.0) su bağlantısına vidalayın. Cihazdaki havanın boşaltılması: Memeyi püskürtme borusundan sökün. Su kabarcıksız bir şekilde çıkana kadar cihazı çalıştırın. Gerekirse cihazı 10 saniye çalıştırın - daha sonra cihaz şalterini kapatın. İşle- mi birkaç kez tekrarlayın. Cihazı kapatın ve memeyi tekrar vidalayın. TEHLIKE Patlama tehlikesi! Yanıcı sıvılar püskürtmeyin. Tehlikeli alanlarda (örn. benzin istasyonla- rı) cihazın kullanılması durumunda gerekli güvenlik yönetmeliklerine dikkat edilmelidir. Yaralanma tehlikesi! Çalışma sırasında el püskürtme tabancasını ve püskürtme boru- sunu iki elinizle tutun. Yaralanma tehlikesi! Çekme kolu ve emniyet kolu işlteim sırasında sıkıştırılmamalıdır. Yaralanma tehlikesi! Emniyet kolu hasarlıy- sa müşteri hizmetlerini arayın. Yüksek basınçlı su huzmesi nedeniyle ya- ralanma tehlikesi. Cihazdaki tüm çal ışma- lardan önce el püskürtme tabancasındaki emniyet kolunu öne doğru kaydırın. 몇 TEDBIR Motorları sadece uygun yağ ayırıcısı bulu- nan yerlerde temizleyin (çevre koruması). El püskürtme tabancasını açma: Emni- yet koluna ve çekme koluna basın. El püskürtme tabancasını kapatma: Emniyet kolunu ve çekme kolunu ser- best bırakın. Cihaz, dik veya yatay şekilde çalıştırılabilir. Not: Cihaz, bir basınç şalteriyle donatılmıştır. Motor, sadece el püskürtme tabancası açıkken çalışır. Hortum tamburlu cihaz: Yüksek basınç hortumunu hortum tam- burundan tümüyle çekerek açın. Cihaz anahtarını "I" konumuna getirin. El püskürtme tabancasının güvenliğini açın, bunun için emniyet sürgüsünü geri itin. El püskürtme tabancasını açın. El püskürtme tabancasını kapatın. İstediğiniz sembol işaretle çakışana ka- dar memenin muhafazasını döndürün. Su bağlantısı Su tesisatına bağlantı Açık kaplardan su emilmesi Kullanımı El püskürtme tabancasını açma/ kapatma Yüksek basınçla çalışma Püskürtme türünün seçilmesi Özellikle inatçı kirler için yük- sek basınçlı yuvarlak huzme (0°) Temizlik maddeleriyle çalışma ya da düşük basınçla temizlik için düşük basınçlı yassı huz- me (CHEM) Büyük yüzeyli kirler için yüksek basınçlı yassı huzme (25°) 158 TR– 5 몇 UYARI Uygun olmayan temizlik maddeleri cihaza ve temizlenecek cisimlere zarar verebilir. Sadece Kärcher tarafından onaylanmış te- mizlik maddeleri kullanın. Temizlik madde- lerinin ekinde yer alan dozaj önerileri ve uyarıları dikkate alın. Çevreyi korumak için, temizlik maddesini tasarruflu bir şekilde kullanın. Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin. Kärcher temizlik maddeleri arızasız bir ça- lışmayı garanti eder. Lütfen bizden danış- manlık hizmeti alın ya da katalogumuzu ya da temizlik maddesi bilgilendirme formları- mızı talep edin. Temizlik maddesi hortumunu dışarı çe- kin. Temizlik maddesi çözeltisinin emme miktarını temizlik maddesi filtresinden ayarlayın. Temizlik maddesi emme hortumunu te- mizlik maddesi dolu bir kaba asın. Memeyi "CHEM" konumuna getirin. Temizlik maddesini ekonomik bir şekil- de üst yüzeye sıkın ve etkili olmasını (kurutmayın) sağlayın. Çözülen kiri yüksek basınç tazyikiyle yı- kayın. Çalışmadan sonra, temizlik maddesi fil- tresindeki emme miktarını maksimum miktara ayarlayın. Cihazı çalıştırın ve bir dakika boyunca yıkayın. El püskürtme tabancasını kapatın. Cihaz kapanır. El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin. Not: Cihaz kapatılırken su basıncı yaklaşık %70 oranında düşer. Bu sayede, el püskürtme tabancasının devreye girme kuvveti ve ci- hazın kullanım ömrü artar. Kesintiden sonra: El püskürtme tabancasının güvenliğini açın, bunun için emniyet sürgüsünü geri itin. El püskürtme tabancasını açın. Cihaz tekrar açılır. Su beslemesini kapatın. El püskürtme tabancasını açın. Pompayı cihaz şalteriyle açın ve 5-10 saniye çalıştırın. El püskürtme tabancasını kapatın. Cihaz şalterini „0/OFF“ konumuna geti- rin. Şebeke fişini, sadece elleriniz kuruyken prizden çekin. Su bağlantısını çıkartın. Cihaz basınçsız duruma gelene kadar el püskürtme tabancasını çalıştırın. El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin. Püskürtme borusunu, el püskürtme ta- bancasıyla birlikte okluk tipi püskürtme borusuna koyun ve püskürtme borusu tutucusunda kilitleyin. Bağlantı kablosunu kablo tutucusuna sarın. Yüksek basınç hortumunu açın, hortum bölmesinin üzerine asın ve kauçuk bantla emniyete alın. veya Yüksek basınç hortumunu hortum tam- buruna sarın. Krankın tutamağını yana yatırın. Soketi monte edilmiş klipsle sabitleyin. İtme kolunun kilit açma mekanizmasına basın ve itme kolunu içeri itin. Temizlik maddesiyle çalışma Önerilen temizlik yöntemleri Çalışmayı yarıda kesme Cihazın kapatılması Cihazın saklanması 159TR– 6 DIKKAT Don, suyu tam boşaltılmamış cihaza zarar verir. Cihazı donma tehlikesi bulunmayan bir yer- de saklayın. Suyu boşaltın. Piyasada bulunan bir antifrizi cihaza pompalayın. Not: Piyasada bulunan glikol bazlı bir araç antif- rizi kullanın. Antifriz üreticisinin kullanım talimatlarına uyun. Pompa ve hatlar boşalana kadar cihazı maksimum 1 dakika çalıştırın. 몇 TEDBIR Yaralanma ve hasar tehlikesi! Taşıma sıra- sında cihazın ağırlığına dikkat edin. DIKKAT Çekme kolunu taşıma sırasında zararlar- dan koruyun. Uzun mesafelerde taşımak için itme ko- lunu geriye doğru kendinize çekin. Taşımak için, cihazı tutamaklarından tutun. Merdiven çıkmak için cihazı basamak basamak yukarı çekin. Kayar kızaklar, muhafazayı hasarlara karşı korur. Araçlarda taşıma sırasında, cihazı ge- çerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın. Yüze temizleyicisinin bağlantı rakorunu yüksek basınçlı temizleyicideki malafa- ya takın. Başlık somununu yaklaşık 1 tur vidalayın. Kaldırma tertibatını cihazın taşıma tuta- mağına sabitleyin. TEHLIKE Cihazın düşmesi sonucu yaralanma tehlikesi. – Yerel kaza önleme talimatları ve güven- lik uyarılarına uyun. – Vinçle her taşımadan önce taşıma tuta- mağını hasar açısı ndan kontrol edin. – Vinçle her taşımadan önce kaldırma aracını hasar açısından kontrol edin. – Cihazı, sadece taşıma tutamağından kaldırın. – Bağlama zincirleri kullanmayın. – Kaldırma tertibatını yükün istenmeden yerinden çıkmasına karşı emniyete alın. – Vinçle taşımadan önce, el püskürtme tabancasıyla birlikte püskürtme borusu- nu, memeleri, yüzey temizleyicisini ve gevşek nesneleri sökün. – Kaldırma işlemi sırasında cihaz üzerin- de hiçbir nesne taşımayın. – Cihaz, sadece vinci kullanma konusun- da eğitim almış kişiler görevlendirilerek vinçle taşınmalıdır. – Yükün altında durmayın. – Vincin tehlike bölgesinde hiç kimsenin bulunmamasını sağlayın. – Cihazı gözetimsiz şekilde vinçte asılı bı- rakmayın. 몇 TEDBIR Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolan- malıdır. Antifriz koruma Donma olmayan bir depolama mümkün değilse: Taşıma Yüzey temizleyicinin taşıma tutucusu Vinçle taşıma Vince bağlamaya yönelik güvenlik uyarıları Depolama 160 TR– 7 TEHLIKE Farkında olmadan çalışmaya başlayan ci- haz ve elektrik çarpması nedeniyle yaralan- ma tehlikesi. Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin. Yetkili satıcınızla düzenli bir güvenlik kon- trolü mutabakatı sağlayabilir ya da bir ba- kım sözleşmesi yapabilirsiniz. Lütfen bu ko- nuyla ilgili öneriler alın. Bağlantı kablosuna hasar kontrolü ya- pın (elektrik çarpma tehlikesi), hasarlı bağlantı kablosunu zaman kaybetme- den yetkili müşteri hizmetleri/elektrik teknisyenine değiştirtin. Yüksek basınç hortumuna hasar kon- trolü yapın (kırılma tehlikesi). Zarar görmüş yüksek basınç hortumu- nu hemen değiştirin. Cihaza (pompa) sızdırmazlık kontrolü yapın. Dakikada 3 damla suya izin verilmiştir ve cihazın alt tarafından çıkabilir. Daha fazla sızdırma olması durumunda müş- teri hizmetlerini arayın. Su bağlantısındaki süzgeci temizleyin. Temizlik maddesi emme hortumunu te- mizleyin. Cihazın bakımını müşteri hizmetlerine yaptırın. Üst somunu sökün. Süzgeçle birlikte hortum rakorunu dışa- rı çekin. Süzgecin dışını temizleyin ve yıkayın. Not: Hortum rakorunun altı köşeli parçasını ci- haza bağlantı için hizalayın. Süzgeçle birlikte hortum rakorunu yer- leştirin ve başlıklı somunu sıkın. TEHLIKE Farkında olmadan çalışmaya başlayan ci- haz ve elektrik çarpması nedeniyle yaralan- ma tehlikesi. – Cihazdaki tüm çalışmalardan önce ci- hazı kapatın ve elektrik fişini çekin. – Elektrikli yapı parçalarını sadece yetkili müşteri hizmetlerine kontrol ettirin ve onartın. – Bu bölümde belirtilmeyen arızalarda, şüphe etmeniz durumunda ve açı k bir uyarı olması durumunda yetkili bir müş- teri hizmetleri merkezini arayın. Bağlantı kablosuna hasar kontrolü yapın. Şebeke gerilimini kontrol edin. Cihaz aşırı ısınmışsa: Cihaz anahtarını "0" konumuna getirin. Cihazı en az 15 dakika boyunca soğutun. Cihaz anahtarını "1" konumuna getirin. Elektrik arızasında müşteri hizmetlerini arayın. Memeyi "Yüksek basınç" konumuna getirin. Cihazın havasını alın (Bkz. "İşletime al- ma"). Su bağlantısındaki süzgeci temizleyin. Su besleme miktarını kontrol edin (Bkz. Teknik Özellikler) Püskürtme ağzını yıkayın. Memeyi değiştirin. İhtiyaç anında müşteri hizmetlerini arayın. Dakikada 3 damla suya izin verilmiştir ve ci- hazın alt tarafından çıkabilir. Daha güçlü bir sızdırmada, cihazı müş- teri hizmetlerine kontrol ettirin. Su ve temizlik maddesi emme hatlarına sızdırmazlık kontrolü yapın. Temizlik maddesi filtresindeki emme miktarını minimum miktara ayarlayın. Koruma ve Bakım Güvenlik kontrolü/Bakım sözleşmesi Her çalışmadan önce Her hafta 500 çalışma saatinde bir, en azından her yıl Su bağlantısındaki süzgecin temizlenmesi Arızalarda yardım Cihaz çalışmıyor Cihaz basınca gelmiyor Pompa sızdırıyor Pompada vuruntu 161TR– 8 Cihazın havasını alın (Bkz. "İşletime alma"). İhtiyaç anında müşteri hizmetlerini arayın. Memeyi "CHEM" konumuna getirin. Temizlik maddesi filtresindeki emme miktarını arttırın. Filtreli temizlik maddesi emme hortu- munu kontrol edin/temizleyin. İhtiyaç anında müşteri hizmetlerini arayın. Sadece orijinal aksesuarlar ve orijinal ye- dek parçalar kullanın; cihazın güvenli şekil- de ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaerc- her.com. Her ülkede yetkili distribütörümüz tarafın- dan verilmiş garanti şartları geçerlidir. Ga- ranti süresi içinde cihazınızda oluşan muh- temel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücret- siz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize baş- vurunuz. İşbu belge ile aşağıda tanımlanan makine- nin konsepti ve tasarımı ve tarafımızdan pi- yasaya sürülen modeliyle AB yönetmelikle- rinin temel teşkil eden ilgili güvenlik ve sağ- lık yükümlülüklerine uygun olduğunu bildiri- riz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu be- yan geçerliliğini yitirir. İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen veka- lete dayanarak işlem yapar. Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2016/03/01 Temizlik maddesi emilmiyor Aksesuarlar ve yedek parçalar Garanti AB uygunluk bildirisi Ürün: Yüksek basınç temizleyicisi Tip: 1.520-xxx İlgili AB yönetmelikleri 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Kullanılmış olan uyumlu standartlar EN 60335–1 EN 60335–2–79 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 62233: 2008 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/13

2,5 Su bağlantısı Besleme sıcaklığı (maks.) °C 60 Besleme miktar l/dk 12 Açık depodan emme yüksekliği (20 °C) m 0,5 Besleme bas MPa 1 Performans değerleri Su çalışma basıncı (standart memeyle) MPa 12 12 11,5 Standart memenin enjektör boyutu -- 035 035 038 Maksimum çalışma üst basıncı MPa 17,5 17,5 17,1 Besleme miktarı, su l/dk 8,3 Temizlik maddesi emme l/h 0...25 El püskürtme tabancasının geri tepme kuv- veti (maks.) N 21,3 60335-2-79'a göre belirlenen değerler El-kol titreşim değeri m/s

3,6 Güvensizlik K m/s

0,9 Ses basıncı seviyesi L

dB(A) 3 Ses basıncı seviyesi L

(CX) dB(A) 88 (92) Ölçüler ve ağırlıklar Uzunluk mm 380 Genişlik (CX) mm 360 (370) Yükseklik mm 930 Tipik çalışma ağırlığı (CX) kg 23,7 (26) 163TR– 10 Tip: HD 5/12 C HD 5/12 C HD 5/12 C HD 5/13 C HD 5/12 CX HD 5/13 CX

Elektrik bağlantısı Gerilim V 240 220 230 Elektrik türü Hz 1~ 50 1~60 1~50 Bağlantı gücü kW 2,2 2,4 2,6 Sigorta (gecikmeli, Char. C) A 10 15 13 16 Koruma şekli -- IPX5 Uzatma kablosu 30 m mm

2,5 Su bağlantısı Besleme sıcaklığı (maks.) °C 60 Besleme miktar l/dk 12 Açık depodan emme yüksekliği (20 °C) m 0,5 Besleme bas MPa 1 Performans değerleri Su çalışma basıncı (standart me- meyle) MPa 11,5 12 13 Standart memenin enjektör boyutu -- 038 036 034 Maksimum çalışma üst basıncı MPa 17,1 18 17,5 Besleme miktarı, su l/dk 8,3 Temizlik maddesi emme l/h 0...25 El püskürtme tabancasının geri tepme kuvveti (maks.) N 21,3 22,2 60335-2-79'a göre belirlenen değerler El-kol titreşim değeri m/s

0,9 Ses basıncı seviyesi L

dB(A) 3 Ses basıncı seviyesi L

Elektrik bağlantısı Gerilim V 230 220 230 Elektrik türü Hz 1~ 50 1~60 1~ 50 Bağlantı gücü kW 2,8 3,0 3,0 2,9 Sigorta (gecikmeli, Char. C) A 16 15 16 Koruma şekli -- IPX5 Uzatma kablosu 30 m mm

2,5 Su bağlantısı Besleme sıcaklığı (maks.) °C 60 Besleme miktar l/dk 12 13 Açık depodan emme yüksekliği (20 °C) m 0,5 Besleme bas MPa 1 Performans değerleri Su çalışma basıncı, standart memeyle (CX) MPa 15 (15) 17 (17) 16,5 (16,5) 13 (13) Standart memenin enjektör bo- yutu -- 032 027 030 038 Maksimum çalışma üst basıncı MPa 20 19 Besleme miktarı, su l/dk 8,3 8,1 8,0 9,8 Temizlik maddesi emme l/h 0...25 El püskürtme tabancasının geri tepme kuvveti (maks.) N 23,8 25,4 26,6 60335-2-79'a göre belirlenen değerler El-kol titreşim değeri m/s

0,7 0,9 Ses basıncı seviyesi L

dB(A) 3 Ses basıncı seviyesi L

(CX) dB(A) 88 (90) 88 (92) 91 (91) 88 (92) Ölçüler ve ağırlıklar Uzunluk mm 380 Genişlik (CX) mm 360 (370) Yükseklik mm 930 Tipik çalışma ağırlığı (CX) kg 25,2 (27,5) 165TR– 12 Tip: HD 6/13 C HD 6/13 C HD 6/13 C HD 6/13 C HD 6/13 CX

Elektrik bağlantısı Gerilim V 220 230...240 220 Elektrik türü Hz 1~50 1~ 60 Bağlantı gücü kW 2,9 2,9 2,8 Sigorta (gecikmeli, Char. C) A 16 13 15 13 Koruma şekli -- IPX5 Uzatma kablosu 30 m mm

2,5 Su bağlantısı Besleme sıcaklığı (maks.) °C 60 Besleme miktar l/dk 13 Açık depodan emme yüksekliği (20 °C) m 0,5 Besleme bas MPa 1 Performans değerleri Su çalışma basıncı (standart memeyle) MPa 13 12,5 Standart memenin enjektör bo- yutu -- 038 042 043 Maksimum çalışma üst basıncı MPa 19 18 Besleme miktarı, su l/dk 9,8 10,0 Temizlik maddesi emme l/h 0...25 El püskürtme tabancasının geri tepme kuvveti (maks.) N 26,6 60335-2-79'a göre belirlenen değerler El-kol titreşim değeri El-kol titreşim değeri m/s

0,9 Ses basıncı seviyesi L

dB(A) 3 Ses basıncı seviyesi L
