ILAM Touch A4 Turbo - Laminasyon makinesi LEITZ - Ücretsiz kullanım kılavuzu
Cihazın kılavuzunu ücretsiz bulun ILAM Touch A4 Turbo LEITZ PDF formatında.
| Ürün Tipi | Laminasyon Makinesi |
| Marka | Leitz |
| Model | ILAM Touch A4 Turbo |
| Maks. Çalışma Genişliği | 230 mm (A4 formatı) |
| Laminasyon Hızı | 700 mm/dk'ya kadar, kalınlığa göre otomatik |
| Önerilen Film Kalınlığı | 80 µm - 250 µm |
| Maks. Malzeme Kalınlığı | 1 mm |
| Silindirler | 4 silindir (2 ısıtmalı) |
| Ön Isıtma Süresi | Yaklaşık 5 dakika |
| Otomatik Kapanma | 30 dakika hareketsizlikten sonra |
| Elektrik Beslemesi | 230 V CA |
| Güç Tüketimi | 300 W |
| Gövde Malzemesi | ABS |
| Üretici Garantisi | 3 yıl |
| Ana Fonksiyonlar | Kalınlık algılama, otomatik geri alma, manuel geri alma düğmesi, otomatik kapanma |
| Silindir Bakımı | Verilen temizlik kartonu ile temizleme |
| Gövde Bakımı | Yumuşak ve nemli bir bez ile biraz bulaşık deterjanı |
| Güvenlik | Sadece iç mekan kullanımı, gözetimsiz bırakmayın, bakım öncesi fişi çekin |
| Onarılabilirlik | Yalnızca yetkili satış sonrası servis tarafından onarım |
| Uygun Kullanım | Kağıt, fotoğraf, lazer/mürekkep püskürtmeli baskıların laminasyonu |
Sık sorulan sorular - ILAM Touch A4 Turbo LEITZ
Kullanıcıların soruları hakkında ILAM Touch A4 Turbo LEITZ
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Laminasyon makinesi PDF formatında ücretsiz! Kılavuzunuzu bulun ILAM Touch A4 Turbo - LEITZ ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. ILAM Touch A4 Turbo markasının LEITZ.

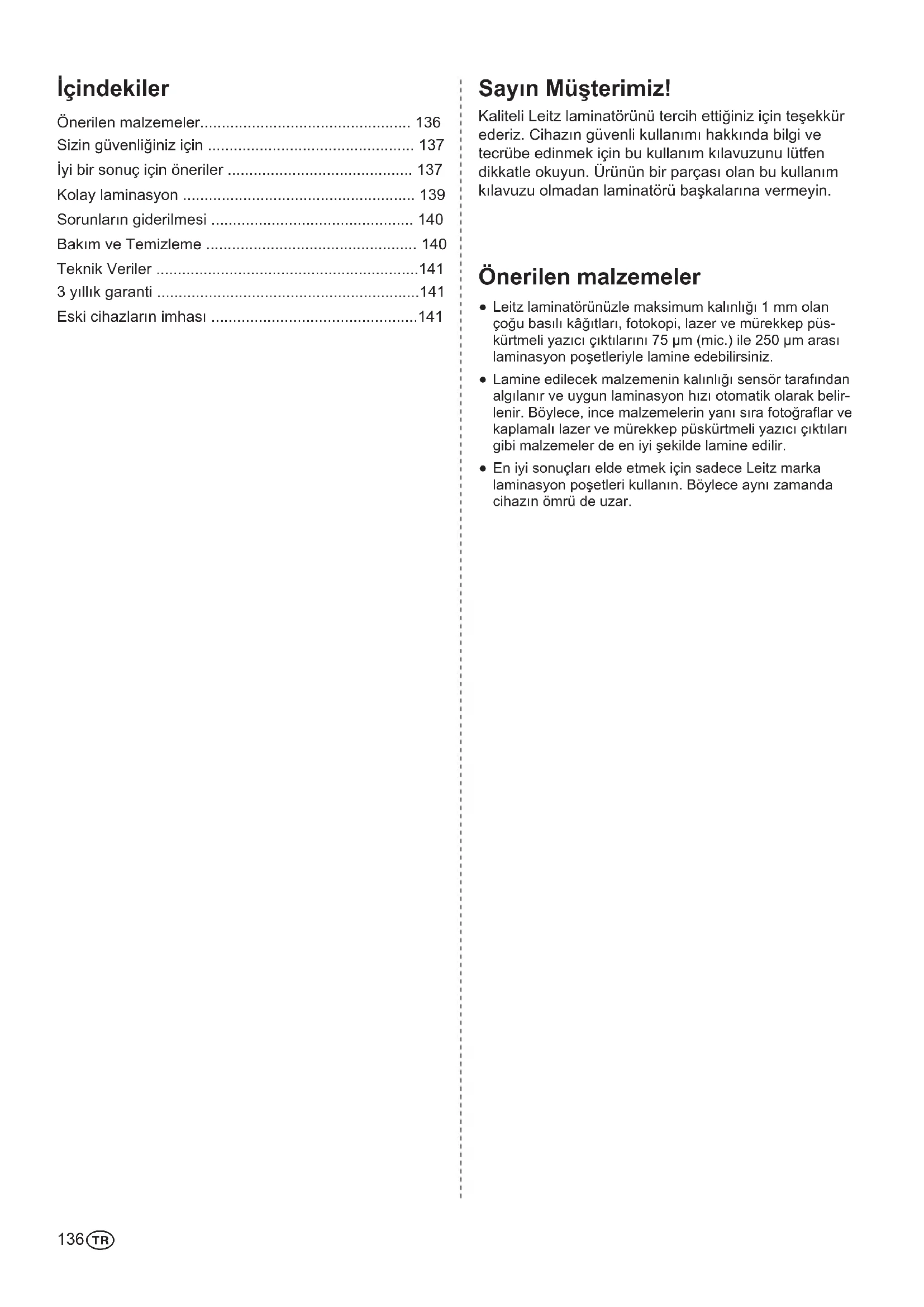

KULLANIM KILAVUZU ILAM Touch A4 Turbo LEITZ
Iyi bir sonuc icin oneriler 137
Kolaylaminasyon 139
Sorunlarin giderilmesi 140
Bakim ve Temizleme 140
Teknik Veriler 141
3yllikgaranti 141
Eski cihazlarin imhasi 141
Sayin Musterimiz!
Kaliteli Leitz laminatorun tercih ettiginiz icin teşekür ederiz. Cihazın guvenli kullanı hakinda bilgi ve tecrüe edinemek icin bu kullanim kilavuzunu lufendikkatle okuyun. Ürünün bir parçası olan bu kullanim kilavuzu olmadan laminatorü baskalarina vermeyin.
Önerilen malzemeler
Leitz laminatorunzle maksimum kalinligi 1 mm olan cogu basili kagtilari, fotokopi, lazer ve murekkee puskurtmeli yazici cktlarini 75 m (mic.) ile 250~ m arasi laminasyon posetleriyle lamine edebilirsiniz.
- Lamine edilecek malzemenin kalinligi sensor tarafindan algilanir ve uygun laminasyon hizi otomatik olarak belirlenir. Böylece,ince malzemelerin yani sira fotograflar ve kaplamali lazer ve murekkee puskurtmeli yazici ciktilari gibi malzemeler de en iyi sekilde lamine edilir.
- En iyi sonuçları elde etmek ilen sadece Leitz marka laminasyon posetleri kullanin. Böylece ayın zamanda cihazın ömrü de uzar.
Sizin güvenliginiz erfoln
Tasarim amacina uygun kullanim
Bu cihaz, kagit veya benzeri malzemeleri kaplamak icin dizayn edilmistir. Cihazi sadece bu amaça ve kullanim kilavuzunda tarif edildigi sekilde kullanin.
Kurulum esnasinda dikkat edilecek hususlar
Cihaz, kapali mekanlarda kullanilmak icin tasaranmistir. Dis mekanlarda kullanmayin.
- Elektrik böglantisini kurmadan once, yerel sebeke geriliminin cihaz uzerindeki verilere uygun oldugunu kontrol edin.
Cihazulasimi kolaybir prizin yakinlarina kurun.Cihazin istendiginde prizden kolaylikla cikarilabilecek durumda olmasini saglayin.
- Elektrik kablosunu gerilmeyecek, ezilmeyecek vya bukulmeyecek ve insanlarin ayagina dolaşmayacak sekilde yerleşirin. Özellikle cihazın fişinde ve elektrik kablosunu cihazdan Çkıtmigi yerde herhangi bir hasar olusmasina engel olun.
Cihazi direkt gunes iinlarina karsi koruyun ve isiya hassas yüezyler uzerine, kaloriferlerin, klimalarin ve yanici maddelerin yanina koymayin.
Cihazi yere duşürmeyin veya darbelere maruz birakmayin.
Kullanim esnasinda dikkat edilecek hususlar
- Calistigi suturec ihazin yanindan kesinlikle ayrilmayin.
- Cocuklari cihazdan uzak tutun (yaralanma tehlikesi vardir!).
- Laminasyon esnasinda havalandirmanin iyi olmasini saglayin (ornegin pencereyi acin).
Cihazi neme karsi koruyun ve elektrik kablosu ya da fisi hasarli oldugu durumlarda kullanmayin. - Daima fisten tutun ve kabloye cekmeyin. Islak elle kablonun fisine kesinlikle dokunmayin.
Cihazi kullanmadiginiz zamanlarda fisini prisden cikarin.
Cihazin uzerine herhangi bir sey koymayin veya havalandirma deliklerine yabanci cisimler sukmayin.
Temizleme, tasima ve depolamada dikkat edilecek hususlar
- Tasima, temizleme ya da kaldirma calismalarindan once cihazin fisini prisden cikarin ve cihazin sougumasini bekleyin. Laminatoru tasirken daima yandaki tutma amacli yuvalardan kaldirin.
- Temizlemek icin yumusak, nemli bir bez ve az miktarda bulasik deterjani kullanin. Yüzeye zarar verebilecekleri icin temizlik bezleri ya da kimyasallar kullanmayin.
Cihazin govdesini acmayin ve cihazi kendiniz tamir etmeye kalkismayin. Cihazin tamir edilmesi gerektiginde satin aldiginiz yere basvurun. Daha fazla bilgi icin garanti belgesini okuyun.
Iyi bir sonuc icin oneriler
En iyi laminasyon sonucunu saglamak ve laminatörde hasarlari onlemek icin asagida belirtilen hususlarin dikate alinmasi gerekir:
- Laminasyon poşetleri birbirine®, ilki sayfadan olusur. Kesinlikle laminasyon poşetinin tek bir sayfasıyla lamine etmeyin.
- Laminasyon posetlerini daima kapali (katlanmis) tarafindan cihaza yerleşirin. Laminasyon posetini daha once lamine edilen doküman alindiktan sonra cihazayerleşirin.
- Orneigin kartvizit gibi kucuk dokumanlari daima cihazin ortasindan (hazir goftergesinin aldindan) cihaza yerleştin.
- Kesinlikle boş laminasyon poşetlerini lamine etmeyin. Lamine ederken laminasyon poşetininicine daima bir doküman koyun.
- Lamine etmeden once laminasyon posetini kesmeyin. Lamine ettikten sonra laminasyon posetini keserekDOGru ebata getirin.
- Isiya karşi hassas, yas, dalgali veya kivrilmis malzemeleri laminate etmeyin.
- Kullanim kilavuzunda belirtilenden Dana kalin malzemeleri lamine etmeyin.
Metal cisimleri lamine etmeyin.
Tamamlandiktan sonra laminasyon isleminin geridondurulmesi mumkun degildir. Baska orneigi olmayandokumanlari lamine ederken bunu lufen dikkate alin.
Normal laminasyon esnasinda laminasyon posetini cekmeyin, itmeyin ya da laminatoru kapatmayin.
Laminatorun tanitimi
On kapak sayfasini tam acabilirsiniz. Kapak sayfasinda yer alan sekle, kullanim kilavuzunu okurken gerektiginde devamli bakabilirsiniz.
Giris yuvasi - Laminasyon poseti, lamine edilecek dokumanla birlikte merkezlenerek buradan yerlestirilir. Cihazin fazla yer kaplamadan saklanmasi icin yuvanin destegi iceri katlanabilir.
B Cikis yuvasi - Lamine edilen dokuman buradan ickar. Cihazin fazla yer kaplamadan saklanmasi icin destegi iceri katlayin. Kurulum yerinde alanin yeter-siz oldugu durumlarda destegi acmadan da lamine edebilirsiniz. Bu durumda, bloke edilmemesi icin elinizle tutup egli yonde yukariyaDOGRU yonlendirerek lamine edilen dokumanin cikmasini saglamaniz gerekir.
Elektrik kablosu/fisi - Uygun bir prize takilmalidir. Bu kullanim kilavuzunda yer alan guvenlik uyarilarin dikkate alin.
Geri hareket tuşu - Bu tuşla manuel geri hareket aktive edilir. Böylece, örneğin eğri iceri çekilen dokümanın laminasyonuna devam edilmesini saglayabilirsiniz. Laminasyon poşetini dikkatte çekerek geri hareketeti destekleyin. Geri hareket esnasindo hazir güstergesi kırkıyanıp söner. Tuşu birakir birakmaz geri hareket sona erer. Önemli not: Laminasyon poşeti çkış yuvası üzerinden laminatörden neredeyse tamamen çkıtysa, tuşa basildıyinda dokümanın çkışdevam eder ve geri hareket gelçeklesmez.
E Acma/Kapama tu su Bu tu sla laminator calistirilir (tu sisiyanar) veya kapatilir (tu sisiyanmaz). Laminasyon yapilmazsa, laminator 30 dakisa sonra kapanir (elektrik tasarruf modu).
F Otomatik geri hareketli folyo sikismasi algilayicisi - Leitz laminatorunuz folyo sikismasi halinde veya boylesi bir tehlike soz konusu oldugunda, laminasyon posetini cihazdan ickarmaniz icin size yardimci olan sensorlerle donatilmistir: Asaigidaki tablo, laminatorun belirli durumlarda nasil tepki verdiagini gosterir.
| Durum Laminatörün tepkisi | |
| Lamine)yapilirkenlaminasyon poşeteli laminatorün onkisminda takili kalıyor. | Otomatik geri hareket aktive editil ve laminasyon poşeti girş yuvasindoş tekrar dheçari çıkaryl. Laminasyon poşetini dikkatle çekerek geri hareketeti destekleyin. Laminasyon poşeti sensör alanindan çkar çilmaz, tekrar iceri çekilmesini onlemek amacdylalaminator otomatik olarak kapanır. Tekrar lamine etmek icin cihazi yeniden calistırın. |
| Laminasyon esnasa kullanıci cihazı kapattı, elektrik kesildı ya da cihazın elektrik böglantışı为大家 cihazın elektrik böglantmiş为大家 sekilde kesildı. | Laminatör tekrar çalıstırildıktaş sonra, laminasyon poşetini girş yuvasindoş dheçari çıkarmak amacdyla 30 saniye boyunca gerihareket aktive editir. Hazır güster-gesiyleşil yanar yanmaz,yine her zamankı gibi lamine edebilirsiniz. |
Önemli not: Her folyo sikişmasindan sonra, "Bakim ve temizleme" böllumunde tarif edildigi gibi makaraları temizleyin.
Hiz ayarli kalinlik sensorü – Leitz laminatorunüz, lamine edilecek malzemenin kalinligini taniyan ve laminasyon hizini buna gore ayarlayan bir sensore sahiptir. Böylece, normal fotokopi kagidindan fotograflara ya da kaplamali lazer ve murekep puskurtmeli yazici seksilarina kadar onayl(TM malzemeler daima en iyi sekilde lamine edilir.
Hazir gostaresgi (dort kademeli)-Hazir gostaressinin uC kirmizi ve bir yesil isiginin anlam soyledir:
| 3 kirmizl isik | Isinma (yaklaşık 5 dakika daha)süre) |
| 2 kirmizl isik | Isinma (yaklaşık 3 dakika daha)süre) |
| 1 kirmizl isik | Isinma (yaklaşık 1 dakika daha)süre) |
| Yesil isik | Laminasyona hazir |
| 3 kirmizl isik, yanıp sönüyor | Otomatik veya manuel gerihareket |
Laminasyon esnasinda kisa bir sure icin kirmizi lamanbin yanmasi, laminasyon sicakliginin cok fazla dusugu ya da sensorlerin otomatik olarak yeniden kalibre edildigi anlamina gelir. Bu normaldir. Bir sonraki laminasyon posetini kullanmadan once yeşil lamanbin tekrar yanmasini bekleyin.
Kolay laminasyon
1. Laminatorün kurulması ve baglanması
- Laminatorü elektrik przyine)yakın,saglivm duzbir zemin üzerine (ornegin masa) koyun. Lamine edilen dokumanin bloke edilmemesi ve kolaylɪkla alinabilmesi icin laminatorün arkasinda yeterince yer kalmasina dikkat edin.
GiriS ve cikis yuvalarinin desteklerini açın. - Elektrik fişini prize takın.
2. Çalıstirma
- Işig yanacak sekilde acma/kapama tusuna basin.
Hazir gosta'regesinin isigi kirmizi yanar ve laminator isinmaya baslar.
Tüm kirmizi isiklar söndukten ve"Yesil isik yandiktan sonra calisma sicaklıgina ulasilmistr ve laminator kullanı hazirdir.

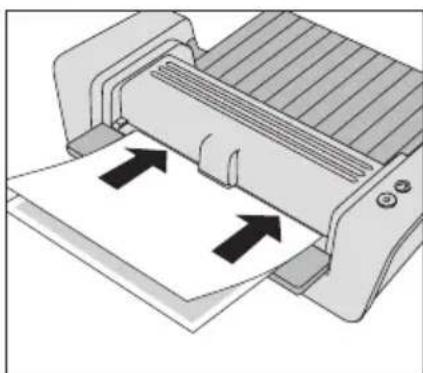

3. Dokumann laminasyon poşetine yerleştlimesi
- Dokümanı laminasyon posetine yerleşirin. Bunu yaparken dokümanı laminasyon posetinin katlanmış tarafina mümkın oldugu kadar yaklustırın ve sagda ve solda eşit mesafe kalmasina)dikkat edin.
Fazla buyuk laminasyon poşetlerini laminate edildikten sonra kesebilirsiniz.
4. Kaplama
Önemli not:Laminasyon kalı bir,islemdir. Baska orneşi olmayan dokumanlari lamine etmeden once,benzerbir dokuman uzerinde islemi test edin.Kucuk dokumanlari, kalınlik sensoru tarafindan tanınmaları icin daima giris yuvasinin ortasindo niceri surun.
- Hazir gostergesinin isigi yesil yandiginda laminasyon posetini katlanmis tarafindan duz sekilde iceri cekilene kadar giris yuvasina sukun.
Lamine edilen dokumen cikis yudasindan otomatik olarak disari cikarilir.
5. Lamine edilen dokumanin soğuması
- Lamine edilen dokumani alin ve soğuması icin)yaklaşık bir dakika dizbir zeminin üzerinde birakin.
- Lamine edilecek baska dokumilariniz yoksa cihazi kapatin.
Sorunlarin giderilmesi
Egri iceri cekilen laminasyon posetinin geri alinmasi
- Geri hareket tusunu basili tutun.
Laminasyon poseti giris yuvasindan disari ickarilir.
- Laminasyon posetini dikkatlecekerek gerihareketiedestekleyin.
Tuşu birakir birakmaz gerı hareket sona erer.
Sorun Sebebi Giderilmesi
Geri hareket tuşuna basildigi Laminasyon poseti laminatorün on Yok.
laminasyon poseti ters yonde disari kismindan geleçti icin bu normal bir
çikmiyor, aktse ilerliyor. durumdur.
Laminator, malzeme kalinligi dikkate Kalinlik sensorbozuk. Laminatoru luffen yetkili servise alinmadan daima ayni hizla calisiyor. kontrol ettinr.
Bakim ve Temizleme
Cihazdan fazla tutkali temizlemek icin silindirleri duzenli araliklarla asagida tarif edildigi gibi temizleyin:
- Laminatoru calistirin (Hazir gostergesi yesil yanana kadar beklevin.
- Bir yaprak kullanilmamı fotokopi kagensinde ortasindan katlayin. Bir yaprak kullanilmamı fotokopi kagensinde ortasindan katlayin. Teslimat kapsamindaki temizleme kartonunu katladiginiz kagensinde icine koyun (Şekil A).
- Kägidī kapali tarafīyla ve ortalayarak 3-5 defa giriṣ yuvasina surūn (Sekil B).
Gövdeyi temizlemek icin:
- Elektrik fişini çekin ve cihaz soguyana kadar bekleyin.
- Cihazin dis kismini yumusak, nemli bir bez ve az miktarda bulasik deterjanilya silin.
3 yllik garanti
Makinede ariza oldugu takdirde, makineyle birlikte iade edilecektir.
LEITZ cihazlar 3 yllik garanti ile satilmaktadir. Bu 3 yllik garantinin kosullari syyledir:
- Her makine, satin alma tarihinden itibaren 3 yil sureyle her turlu malzeme ve/veya iscilik kusuruna karsi garantilidir.
- Mûsteri meydana gelen problemin detaylarini açıklayan yazilirbir ihbar ve satin alma tarihini kanitlayan bir belge ibraz etmedikce makininen garanti kapsaminda iadesi kabul edilmez.
- Makineler Esselte'ye tamir icin iade edilirken uygun bir ambalajla gonderilmelidir. Esselte, urunlerin uygun ve yeteri ambalajnanmasi nedeniyle nakliye sirasinda hasar gormesi halinde hiçbir sorumluluk kabul etmez.
- Makinede gereken buttun parca ve iscilig giderleri Satici'nin sorumluluğ altindadir. Bu 3 yllik garanti asagidaki kosullara tabidir:
a) Makinenin makine ile birlikte verilen kullanim talimatlarina kesin uygun bir sekilde kullanilmis olmasi.
b) Bu garantiden yararlanmak istenilinyorsa, makinenin, nakliye bedeli ödenmis olarak, Esselte'ye iade edimesi. Esselte nakliye sirasinda meydana gele bilecek zarar veya hasaarlar icin sorumluluk kabul etmez.
c) Arizanin bir kaza, yanlı kullanim, tadilat veya ihmalden kaynaklandi tepit edildigi takdirde bu garantiGPCERSizdir.
d) Esselte, cihaz veya aksesuarlarinda ne olursa olsun herhangi bir kusurdan kaynaklanan zarar, hasar veya giderler icin bu garanti kapsaminda herhangi bir zimni sorumluluk kabul etmez;
e) Bu garanti sizin bir tuketici olarak sahip oldugunuz kanuni haklarinizi etkilemez.
Garanti hizmetinden hiji ve sorunsuz bir sekilde faydalanabilmeniz icin, luften asagida belirtilen internet sitesi uzerinden kaydinizi yaptirin: http://www.leitz.com/lamination
Satin Alma Tarihi:
Model No. Seri No.:
Sirketin Adi:
Temas kurulacak kisinin adi:
Adres:
Telefon/Faks:
Esselte Leitz Buro Malzemeleri Sanayi ve Ticaret A.Ş.
Ayazaaga Ticaret Merkezi No:11 Kat 2 Maslak
34398Istanbul
TURKEY
Telephone: 0 212 286 26 30
Uzeri cizilmis olan bu cop bidonu sembolübir urunun, ambalajin ve/veya ekte sunulan dokumanlardan birinin ustunde yer aliyorsa, sos konusu urun 2002/96/EC sayili Avrupa Birligi Direktifi'ne ve bu direktifin uygulanmasina iliskin ulusal yasalarafa tabidir.
Direktif ve yasalaragore, elektronik ve elektrkli eski cihazlarin ev copune (artik cop bidonuna) atilmalari yasaktir. Eski cihazlarin usulune uygun imhasini, hazirlanmasini ve yeniden degerlendirilmesini saglamak amaciyla bu cihazlari devlet tarafindan ongorulen yerderde imha etmekle yukumlusunuz.
Eski cihazları usulüne uygun imha ederek cevrenin zarar gormesini ve kiseselayoğliginiz icin tehlikeleri onlemis olursunuz. Cihazları imhası sizin icin ücret-sizdir.
Eski cihazlarin imhasina iliskin daha ayrintili bilgiyi belediyenizden, coplerin imhasi icin yetkili daireden veya urunu satin aldiginz magazadan edinebilirsiniz.
Teknik Veriler
| Çalışma seksli/Isitma sistemi 4 makaraltı, bunlardan 2'si Isitmailı, koruyucu kılıfsiz (carrier) | |
| Laminasyon Higgins Kalınlik sensörü yarımlıyla otomatik (maks. 700 mm/dk.) | |
| Ön isitma suresi)yaklassik 5 dakika | |
| Otomatik kapatma 30 dakika sonra | |
| Önerilen folyo kalınligı 80(75)-250 μm | |
| Kaplanacak malzemenin max. kalınligı | 1 mm |
| Maks. calışma genlisligı, i-Lam touch A4 TURBO | 230 mm |
| i-Lam touch A3 | 320 mm |
| Akım beslemesi 230 V AC | |
| Güç sarf iyatı, i-Lam touch A4 TURBO | 300 W |
| i-Lam touch A3 | 460 W |
| Net ağırkık, i-Lam touch A4 TURBO | 3,9 kg |
| i-Lam touch A3 | 5,1 kg |
| Ebatlar (G x D x Y), i-Lam touch A4 TURBO | 414 x 217 x 143 mm |
| i-Lam touch A3 | 524 x 217 x 144 mm |
| Gövde malzemesi ABS | |
Teknik degisiklik yapma hakki saklidir.
