KULLANIM KILAVUZU ILAM Touch A3 Turbo LEITZ

 Kullanım Kılavuzu< — Fold here

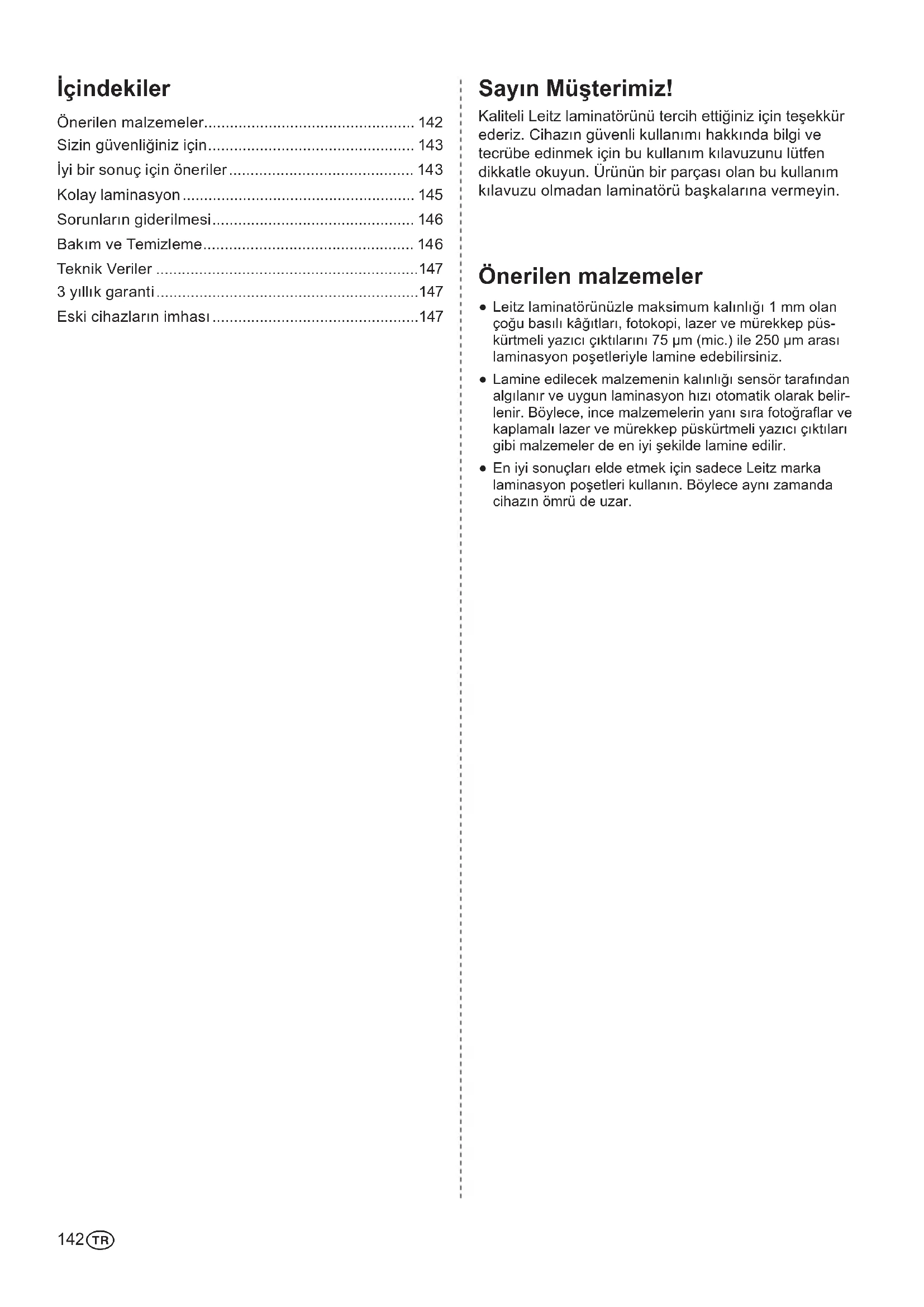

Sayın Müşterimiz! Kaliteli Leitz laminatörünü tercih ettiğiniz için teşekkür ederiz. Cihazın güvenli kullanımı hakkında bilgi ve tecrübe edinmek için bu kullanım kılavuzunu lütfen dikkatle okuyun. Ürünün bir parçası olan bu kullanım kılavuzu olmadan laminatörü başkalarına vermeyin. Önerilen malzemeler

• Leitz laminatörünüzle maksimum kalınlığı 1 mm olan çoğu basılı kâğıtları, fotokopi, lazer ve mürekkep püs-kürtmeli yazıcı çıktılarını 75 µm (mic.) ile 250 µm arası laminasyon poşetleriyle lamine edebilirsiniz. Lamine edilecek malzemenin kalınlığı sensör tarafından algılanır ve uygun laminasyon hızı otomatik olarak belir-lenir. Böylece, ince malzemelerin yanı sıra fotoğraar ve kaplamalı lazer ve mürekkep püskürtmeli yazıcı çıktıları gibi malzemeler de en iyi şekilde lamine edilir. En iyi sonuçları elde etmek için sadece Leitz marka laminasyon poşetleri kullanın. Böylece aynı zamanda cihazın ömrü de uzar. İçindekiler Önerilen malzemeler p. 142
• Sizin güvenliğiniz için p. 143
• İyi bir sonuç için öneriler p. 143
• Kolay laminasyon p. 145
• Sorunların giderilmesi p. 146
• Bakım ve Temizleme p. 146
• Teknik Veriler p. 147
• 3 yıllık garanti p. 147
• Eski cihazların imhası p. 1471

Sizin güvenliğiniz için Tasarım amacına uygun kullanımBu cihaz, kâğıt veya benzeri malzemeleri kaplamak için dizayn edilmiştir. Cihazı sadece bu amaçla ve kullanım kılavuzunda tarif edildiği şekilde kullanın.Kurulum esnasında dikkat edilecek hususlar Cihaz, kapalı mekânlarda kullanılmak için tasarlan-mıştır. Dış mekânlarda kullanmayın. Elektrik bağlantısını kurmadan önce, yerel şebeke geriliminin cihaz üzerindeki verilere uygun olduğunu kontrol edin. Cihazı ulaşımı kolay bir prizin yakınlarına kurun. Cihazın istendiğinde prizden kolaylıkla çıkarılabilecek durumda olmasını sağlayın. Elektrik kablosunu gerilmeyecek, ezilmeyecek veya bükülmeyecek ve insanların ayağına dolaşmayacak şekilde yerleştirin. Özellikle cihazın şinde ve elektrik kablosunun cihazdan çıktığı yerde herhangi bir hasar oluşmasına engel olun. Cihazı direkt güneş ışınlarına karşı koruyun ve ısıya hassas yüzeyler üzerine, kaloriferlerin, klimaların ve yanıcı maddelerin yanına koymayın. Cihazı yere düşürmeyin veya darbelere maruz bırak-mayın.Kullanım esnasında dikkat edilecek hususlar Çalıştığı sürece cihazın yanından kesinlikle ayrılmayın. Çocukları cihazdan uzak tutun (yaralanma tehlikesi vardır!). Laminasyon esnasında havalandırmanın iyi olmasını sağlayın (örneğin pencereyi açın). Cihazı neme karşı koruyun ve elektrik kablosu ya da şi hasarlı olduğu durumlarda kullanmayın. Daima şten tutun ve kabloyu çekmeyin. Islak elle kab-lonun şine kesinlikle dokunmayın. Cihazı kullanmadığınız zamanlarda şini prizden çıkarın. Cihazın üzerine herhangi bir şey koymayın veya hava-landırma deliklerine yabancı cisimler sokmayın.Temizleme, taşıma ve depolamada dikkat edi-lecek hususlar Taşıma, temizleme ya da kaldırma çalışmalarından önce cihazın şini prizden çıkarın ve cihazın soğu-masını bekleyin. Laminatörü taşırken daima yandaki tutma amaçlı yuvalardan kaldırın. Temizlemek için yumuşak, nemli bir bez ve az miktarda bulaşık deterjanı kullanın. Yüzeye zarar verebilecekleri için temizlik bezleri ya da kimyasallar kullanmayın. Cihazın gövdesini açmayın ve cihazı kendiniz tamir etmeye kalkışmayın. Cihazın tamir edilmesi gerekti-ğinde satın aldığınız yere başvurun. Daha fazla bilgi için garanti belgesini okuyun. İyi bir sonuç için öneriler En iyi laminasyon sonucunu sağlamak ve laminatörde hasarları önlemek için aşağıda belirtilen hususların dik-kate alınması gerekir: Laminasyon poşetleri birbirine bağlı iki sayfadan oluşur. Kesinlikle laminasyon poşetinin tek bir sayfa-sıyla lamine etmeyin. Laminasyon poşetlerini daima kapalı (katlanmış) tara-fından cihaza yerleştirin. Laminasyon poşetini daha önce lamine edilen doküman alındıktan sonra cihaza yerleştirin. Örneğin kartvizit gibi küçük dokümanları daima cihazın ortasından (hazır göstergesinin altından) cihaza yer-leştirin. Kesinlikle boş laminasyon poşetlerini lamine etmeyin. Lamine ederken laminasyon poşetinin içine daima bir doküman koyun. Lamine etmeden önce laminasyon poşetini kesmeyin. Lamine ettikten sonra laminasyon poşetini keserek doğru ebata getirin. Isıya karşı hassas, yaş, dalgalı veya kıvrılmış malze-meleri lamine etmeyin. Kullanım kılavuzunda belirtilenden daha kalın malze-meleri lamine etmeyin. Metal cisimleri lamine etmeyin. Tamamlandıktan sonra laminasyon işleminin geri döndürülmesi mümkün değildir. Başka örneği olmayan dokümanları lamine ederken bunu lütfen dikkate alın. Normal laminasyon esnasında laminasyon poşetini çekmeyin, itmeyin ya da laminatörü kapatmayın.

Durum Laminatörün tepkisiLamine yapılırken laminasyon poşeti laminatörün ön kısmında takılı kalıyor.Otomatik geri hareket aktive edilir ve laminasyon poşeti giriş yuvasından tekrar dışarı çıkarılır. Laminasyon poşetini dikkatle çekerek geri hareketi destekleyin. Laminasyon poşeti sensör ala-nından çıkar çıkmaz, tekrar içeri çekilmesini önlemek amacıyla laminatör otomatik olarak kapanır. Tekrar lamine etmek için cihazı yeniden çalıştırın.Laminasyon esna-sında kullanıcı cihazı kapattı, elektrik kesildi ya da cihazın elektrik bağlantısı başka şekilde kesildi.Laminatör tekrar çalıştırıldıktan sonra, laminasyon poşetini giriş yuvasından dışarı çıkarmak amacıyla 30 saniye boyunca geri hareket aktive edilir. Hazır göster-gesi yeşil yanar yanmaz, yine her zamanki gibi lamine edebilirsiniz. Önemli not: Her folyo sıkışmasından sonra, "Ba- kım ve temizleme" bölümünde tarif edildiği gibi ma- karaları temizleyin.

Hız ayarlı kalınlık sensörü – Leitz laminatörünüz, lamine edilecek malzemenin kalınlığını tanıyan ve laminasyon hızını buna göre ayarlayan bir sensöre sahiptir. Böylece, normal fotokopi kâğıdından fotoğ- raara ya da kaplamalı lazer ve mürekkep püskürt- meli yazıcı çıktılarına kadar onaylı tüm malzemeler daima en iyi şekilde lamine edilir.

Hazır göstergesi (dört kademeli) – Hazır göster- gesinin üç kırmızı ve bir yeşil ışığının anlamı şöyle- dir: 3 kırmızı ışıkIsınma (yaklaşık 1 dakika daha sürer) 2 kırmızı ışıkIsınma (yaklaşık 35 saniye daha sürer) 1 kırmızı ışıkIsınma (yaklaşık 15 saniye daha sürer) Yeşil ışıkLaminasyona hazır 3 kırmızı ışık, yanıp sönüyorOtomatik veya manuel geri hareket Laminasyon esnasında kısa bir süre için kırmızı lambanın yanması, laminasyon sıcaklığının çok fazla düştüğü ya da sensörlerin otomatik olarak ye- niden kalibre edildiği anlamına gelir. Bu normaldir. Bir sonraki laminasyon poşetini kullanmadan önce yeşil lambanın tekrar yanmasını bekleyin. Laminatörün tanıtımı Ön kapak sayfasını tam açabilirsiniz. Kapak sayfa- sında yer alan şekle, kullanım kılavuzunu okurken gerektiğinde devamlı bakabilirsiniz.

Giriş yuvası – Laminasyon poşeti, lamine edilecek dokümanla birlikte merkezlenerek buradan yerleş- tirilir. Cihazın fazla yer kaplamadan saklanması için yuvanın desteği içeri katlanabilir.

Çıkış yuvası – Lamine edilen doküman buradan çıkar. Cihazın fazla yer kaplamadan saklanması için desteği içeri katlayın. Kurulum yerinde alanın yeter- siz olduğu durumlarda desteği açmadan da lamine edebilirsiniz. Bu durumda, bloke edilmemesi için elinizle tutup eğri yönde yukarıya doğru yönlendire- rek lamine edilen dokümanın çıkmasını sağlamanız gerekir.

Elektrik kablosu/şi – Uygun bir prize takılmalıdır. Bu kullanım kılavuzunda yer alan güvenlik uyarıları- nı dikkate alın.

Geri hareket tuşu – Bu tuşla manuel geri hareket aktive edilir. Böylece, örneğin eğri içeri çekilen dokümanın laminasyonuna devam edilmesini sağ- layabilirsiniz. Laminasyon poşetini dikkatle çekerek geri hareketi destekleyin. Geri hareket esnasında hazır göstergesi kırmızı yanıp söner. Tuşu bırakır bırakmaz geri hareket sona erer. Önemli not: La- minasyon poşeti çıkış yuvası üzerinden laminatör- den neredeyse tamamen çıktıysa, tuşa basıldığında dokümanın çıkışı devam eder ve geri hareket ger- çekleşmez.

Açma/Kapama tuşu – Bu tuşla laminatör çalış- tırılır (tuş ışığı yanar) veya kapatılır (tuş ışığı yan- maz). Laminasyon yapılmazsa, laminatör 30 dakika sonra kapanır (elektrik tasarruf modu).

Otomatik geri hareketli folyo sıkışması algılayı- cısı – Leitz laminatörünüz folyo sıkışması halinde veya böylesi bir tehlike söz konusu olduğunda, laminasyon poşetini cihazdan çıkarmanız için size yardımcı olan sensörlerle donatılmıştır: Aşağıdaki tablo, laminatörün belirli durumlarda nasıl tepki ver- diğini gösterir.145

1. Laminatörün kurulması ve bağlanması

Laminatörü elektrik prizine yakın, sağlam ve düz bir zemin üzerine (örneğin masa) koyun. Lamine edilen dokümanın bloke edilmemesi ve kolaylıkla alınabilmesi için laminatörün arkasında yeterince yer kalmasına dikkat edin. Giriş ve çıkış yuvalarının desteklerini açın. Elektrik şini prize takın.

Işığı yanacak şekilde açma/kapama tuşuna basın.Hazır göstergesinin ışığı kırmızı yanar ve laminatör ısınmaya başlar. Tüm kırmızı ışıklar söndükten ve yeşil ışık yandıktan sonra çalışma sıcaklığına ulaşılmıştır ve laminatör kullanıma hazırdır.

3. Dokümanın laminasyon poşetine yerleştirilmesi

Dokümanı laminasyon poşetine yerleştirin. Bunu yaparken dokümanı laminasyon poşetinin katlanmış tarafına mümkün olduğu kadar yaklaştırın ve sağda ve solda eşit mesafe kalma-sına dikkat edin.Fazla büyük laminasyon poşetlerini lamine edildikten sonra kesebi-lirsiniz.

Önemli not:Laminasyon kalıcı bir işlemdir. Başka örneği olmayan dokümanları lamine etmeden önce, benzer bir doküman üzerinde işlemi test edin. Küçük dokümanları, kalınlık sensörü tarafından tanınmaları için daima giriş yuvasının ortasından içeri sürün. Hazır göstergesinin ışığı yeşil yandığında laminasyon poşetini katlanmış tarafından düz şekilde içeri çekilene kadar giriş yuva-sına sokun. Lamine edilen doküman çıkış yuvasından otomatik olarak dışarı çıkarılır.

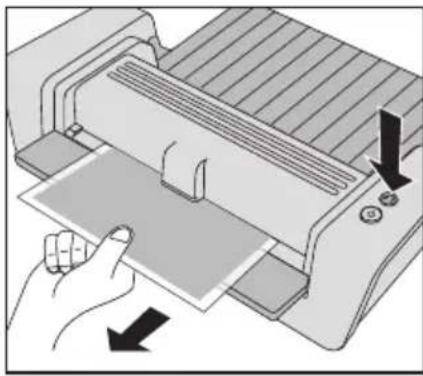

5. Lamine edilen dokümanın soğuması

Lamine edilen dokümanı alın ve soğuması için yaklaşık bir dakika düz bir zeminin üzerinde bırakın. Lamine edilecek başka dokümanlarınız yoksa cihazı kapatın.

Sorunların giderilmesi Eğri içeri çekilen laminasyon poşetinin geri alınması

Geri hareket tuşunu basılı tutun.Laminasyon poşeti giriş yuvasından dışarı çıkarılır. Laminasyon poşetini dikkatle çekerek geri hareketi destekleyin.Tuşu bırakır bırakmaz geri hareket sona erer.Sorun Sebebi GiderilmesiGeri hareket tuşuna basıldığında laminasyon poşeti ters yönde dışarı çıkmıyor, aksine ilerliyor.Laminasyon poşeti laminatörün ön kısmından geçtiği için bu normal bir durumdur. Yok. Laminatör, malzeme kalınlığı dikkate alınmadan daima aynı hızla çalışıyor.Kalınlık sensörü bozuk. Laminatörü lütfen yetkili servise kontrol ettirin. Bakım ve Temizleme Cihazdan fazla tutkalı temizlemek için silindirleri düzenli aralıklarla aşağıda tarif edildiği gibi temizleyin:

Laminatörü çalıştırın ( ). Hazır göstergesi yeşil yanana kadar bekleyin. Bir yaprak kullanılmamış fotokopi kâğıdını ortasından katlayın.Bir yaprak kullanılmamış fotokopi kâğıdını ortasından katlayın. Tes-limat kapsamındaki temizleme kartonunu katladığınız kâğıdın içine koyun (Şekil A). Kâğıdı kapalı tarafıyla ve ortalayarak 3–5 defa giriş yuvasına sürün (Şekil B).Gövdeyi temizlemek için: Elektrik şini çekin ve cihaz soğuyana kadar bekleyin. Cihazın dış kısmını yumuşak, nemli bir bez ve az miktarda bulaşık deterjanıyla silin.147

Teknik Veriler Çalışma şekli/Isıtma sistemi 6 makaralı, bunlardan 4'si ısıtmalı, koruyucu kılıfsız (carrier) Laminasyon hızı Kalınlık sensörü yardımıyla otomatik (maks. 2300 mm/dk.) Ön ısıtma süresi yaklaşık 1 dakika Otomatik kapatma 30 dakika sonra Önerilen folyo kalınlığı 80(75)–250 µm Kaplanacak malzemenin max. kalınlığı 1 mm Maks. çalışma genişliği, 320 mm Akım beslemesi 230 V AC Güç saryatı, 1600 W Net ağırlık, 6 kg Ebatlar (G x D x Y ), 525 x 217 x 143 mm Gövde malzemesi ABS Teknik değişiklik yapma hakkı saklıdır. 3 yıllık garanti Makinede arıza olduğu takdirde, makineyle birlikte iade edilecektir. LEITZ cihazları 3 yıllık garanti ile satılmaktadır. Bu 3 yıllık garantinin koşulları şöyledir:

1. Her makine, satın alma tarihinden itibaren 3 yıl süreyle her türlü

malzeme ve/veya işçilik kusuruna karşı garantilidir.

2. Müşteri meydana gelen problemin detaylarını açıklayan yazılı bir ihbar

ve satın alma tarihini kanıtlayan bir belge ibraz etmedikçe makinenin garanti kapsamında iadesi kabul edilmez.

3. Makineler Esselte’ye tamir için iade edilirken uygun bir ambalajla

gönderilmelidir. Esselte, ürünlerin uygun ve yeterli ambalajlanmaması nedeniyle nakliye sırasında hasar görmesi halinde hiçbir sorumluluk kabul etmez.

4. Makinede gereken bütün parça ve işçilik giderleri Satıcı’nın

sorumluluğu altındadır. Bu 3 yıllık garanti aşağıdaki koşullara tabidir: a) Makinenin makine ile birlikte verilen kullanım talimatlarına kesin uygun bir şekilde kullanılmış olması. b) Bu garantiden yararlanmak isteniliniyorsa, makinenin, nakliye bedeli ödenmiş olarak, Esselte’ye iade edilmesi. Esselte nakliye sırasında meydana gelebilecek zarar veya hasarlar için sorumluluk kabul etmez. c) Arızanın bir kaza, yanlış kullanım, tadilat veya ihmalden kaynaklandığı tespit edildiği takdirde bu garanti geçersizdir. d) Esselte, cihaz veya aksesuarlarında ne olursa olsun herhangi bir kusurdan kaynaklanan zarar, hasar veya giderler için bu garanti kapsamında herhangi bir zımni sorumluluk kabul etmez; e) Bu garanti sizin bir tüketici olarak sahip olduğunuz kanuni haklarınızı etkilemez. Garanti hizmetinden hızlı ve sorunsuz bir şekilde faydalanabilmeniz için, lütfen aşağıda belirtilen internet sitesi üzerinden kaydınızı yaptırın: http://www.leitz.com/lamination Satın Alma Tarihi:Model No. Seri No.:Şirketin Adı:Temas kurulacak kişinin adı:Adres:Telefon/Faks:Esselte Leitz Büro Malzemeleri Sanayi ve Ticaret A.Ş.Ayazağa Ticaret Merkezi No:11 Kat 2 Maslak34398 İstanbulTURKEYTelefon: 0 212 286 26 30Faks: 0 212 286 26 28 Eski cihazların imhası Üzeri çizilmiş olan bu çöp bidonu sembolü bir ürünün, ambalajın ve/veya ekte sunulan dokümanlardan birinin üstünde yer alıyorsa, söz konusu ürün 2002/96/EC sayılı Avrupa Birliği Direkti'ne ve bu direktin uygulanma- sına ilişkin ulusal yasalara tabidir. Direktif ve yasalara göre, elektronik ve elektrikli eski cihazların ev çöpüne (artık çöp bidonuna) atılmaları yasaktır. Eski cihazların usulüne uygun imhasını, hazır- lanmasını ve yeniden değerlendirilmesini sağlamak amacıyla bu cihazları devlet tarafından öngörülen yer- lerde imha etmekle yükümlüsünüz. Eski cihazları usulüne uygun imha ederek çevrenin zarar görmesini ve kişisel sağlığınız için tehlikeleri önlemiş olursunuz. Cihazların imhası sizin için ücret- sizdir. Eski cihazların imhasına ilişkin daha ayrıntılı bilgiyi belediyenizden, çöplerin imhası için yetkili daireden veya ürünü satın aldığınız mağazadan edinebilirsiniz.< — Fold here
