MANUAL DE UTILIZARE ILAM Touch A3 Turbo LEITZ

 Instrucţiune de folosire   

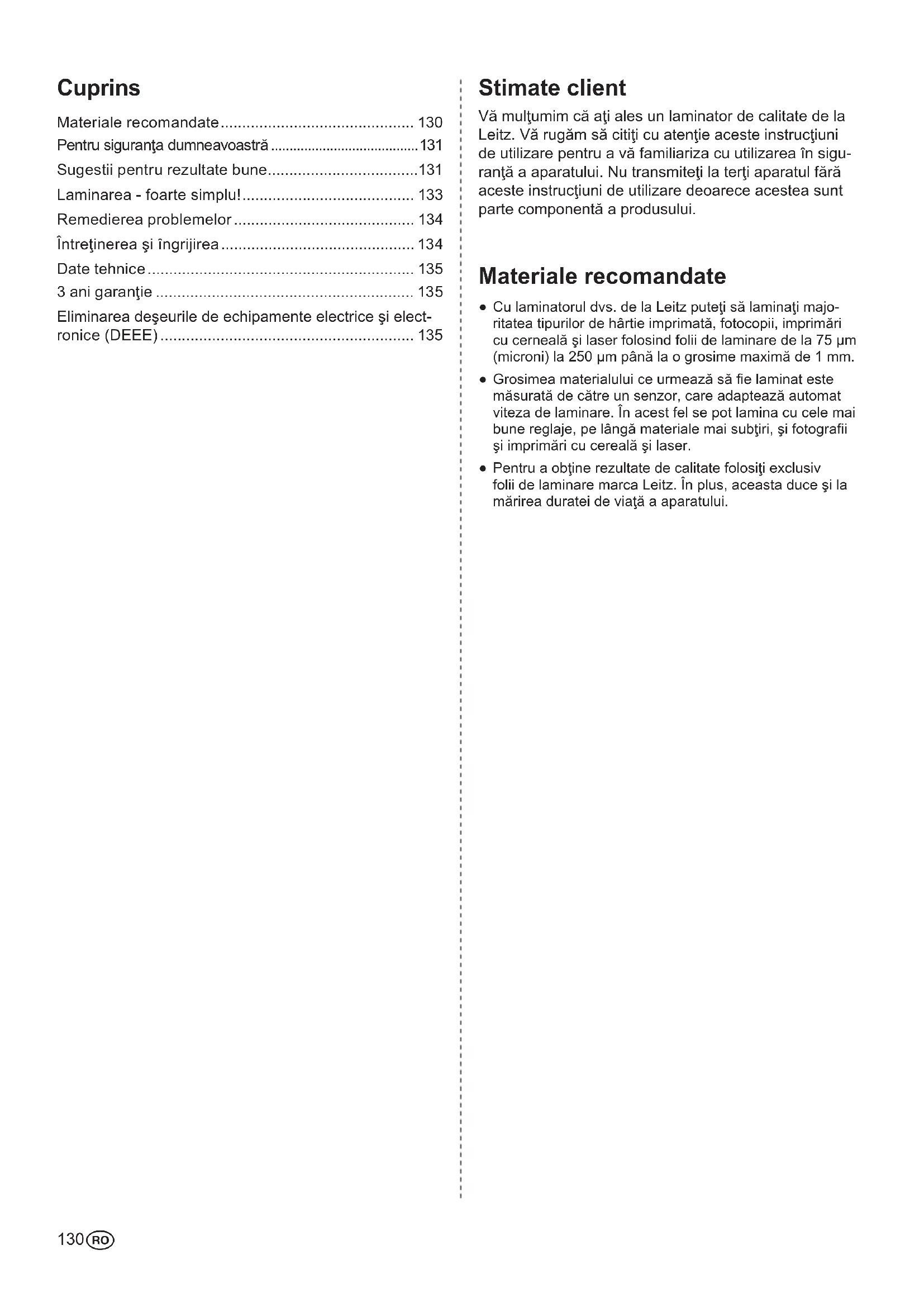

Stimate client Vă mulţumim că aţi ales un laminator de calitate de la Leitz. Vă rugăm să citiţi cu atenţie aceste instrucţiuni de utilizare pentru a vă familiariza cu utilizarea în sigu- ranţă a aparatului. Nu transmiteţi la terţi aparatul fără aceste instrucţiuni de utilizare deoarece acestea sunt parte componentă a produsului. Materiale recomandate

• Cu laminatorul dvs. de la Leitz puteţi să laminaţi majo-ritatea tipurilor de hârtie imprimată, fotocopii, imprimări cu cerneală şi laser folosind folii de laminare de la 75 µm (microni) la 250 µm până la o grosime maximă de 1 mm. Grosimea materialului ce urmează să e laminat este măsurată de către un senzor, care adaptează automat viteza de laminare. În acest fel se pot lamina cu cele mai bune reglaje, pe lângă materiale mai subţiri, şi fotograi şi imprimări cu cereală şi laser. Pentru a obţine rezultate de calitate folosiţi exclusiv folii de laminare marca Leitz. În plus, aceasta duce şi la mărirea duratei de viaţă a aparatului. Cuprins Materiale recomandate p. 130
• Pentru siguranţa dumneavoastră p. 131
• Sugestii pentru rezultate bune p. 131
• Laminarea - foarte simplu! p. 133
• Remedierea problemelor p. 134
• Întreţinerea şi îngrijirea p. 134
• Date tehnice p. 135
• 3 ani garanţie p. 135
• Eliminarea deşeurile de echipamente electrice şi elect- ronice (DEEE) p. 1351

Pentru siguranţa dumneavoastră Utilizarea conform destinaţiei produsuluiAcest aparat este destinat pentru laminarea hârtiei sau a materialelor asemănătoare cu hârtia. Folosiţi-l numai în acest scop şi aşa cum este descris în Instrucţiunea de folosire de faţă.Măsuri preventive la instalare Aparatul a fost conceput pentru a utilizat doar în încăperi. Nu folosiţi aparatul în aer liber. Înainte de conectare asiguraţi-vă că tensiunea de reţea coincide cu specicaţiile de pe aparat. Amplasaţi aparatul în apropierea unei prize uşor acce-sibile. Asiguraţi faptul ca aparatul să se poată scoate oricând din priză. Pozaţi cablul electric astfel încât să nu se poată întinde, strivi sau rupe şi astfel încât să preveniţi împiedicarea. Aveţi grijă în special să nu survină dete-riorări la ştecăr şi la cablul de alimentare al aparatului. Nu expuneţi aparatul direct la razele solare şi nu-l aşe-zaţi pe suprafeţe sensibile la căldură, în apropierea caloriferelor, aparatelor de aer condiţionat sau a sub-stanţelor uşor inamabile A nu se lăsa aparatul să cadă sau să e expus la şocuri.Măsuri preventive în timpul funcţionării Nu lăsaţi niciodată aparatul nesupravegheat în timp ce este pornit. A nu se lăsa la îndemâna copiilor (Pericol de rănire!). În timpul laminării se asigură o bună ventilaţie (de ex. se deschide fereastra). Protejaţi aparatul împotriva umezelii şi nu-l utilizaţi dacă priza sau cablul electric sunt deteriorate. Scoateţi-l cu grijă din priză, prinzând de ştecăr şi nu trăgând de cablu. Nu atingeţi ştecărul dacă aveţi mâi-nile ude. Atunci când nu este în funcţiune, aparatul trebuie scos din priză. A nu se aşeza obiecte pe aparat şi a nu se introduce corpuri străine în fantele de aerisire.Măsuri preventive la curăţare, transport şi depo-zitare Înainte de transport, curăţare şi depozitare se scoate ştecărul din priză şi se lasă aparatul să se răcească. Laminatorul se prinde pentru transport întotdeauna de locaşurile laterale de prindere. Pentru curăţire se foloseşte o lavetă moale, umedă şi puţin detergent. Nu curăţaţi cu şerveţele umede sau alte substanţe chimice care ar putea distruge supra-faţa. Nu deschideţi carcasa şi nu încercaţi să reparaţi sin-guri aparatul. Pentru reparaţii, contactaţi furnizorul dvs. Pentru informaţii suplimentare, citiţi declaraţia de garanţie. Sugestii pentru rezultate bune Pentru a obţine cel mai bun rezultat al laminării şi pentru a se evita deteriorarea laminatorului, vă rugăm să res-pectaţi următoarele măsuri de prevenire: Foliile de laminare constau din două părţi care sunt legate între ele. Nu folosiţi niciodată pentru laminare doar o singură parte. Foliile de laminare se introduc întotdeauna cu latura închisă (pliată) în aparat. Folia de laminat se introduce în aparat după ce documentul laminat anterior a fost scos. Documentele mici precum cărţile de vizită se introduc întotdeauna pe mijloc (sub indicatorul de funcţionare). Nu laminaţi niciodată foliile goale. Când laminaţi, intro-duceţi întotdeauna un document în folie. Nu tăiaţi folia înainte de laminare. Tăiaţi folia la dimen-siunea dorită după laminare. Nu se laminează materiale sensibile la căldură, mate-riale ude, ondulate sau cutate. Nu se laminează materiale cu grosime mai mare decât cea specicată în aceste instrucţiuni. Nu se laminează obiecte metalice. Procesul de laminare nu este reversibil. Vă rugăm să ţineţi cont de acest fapt atunci când laminaţi docu-mente unice. În timpul unui proces normal de laminare, folia nu se trage şi nu se împinge, iar laminatorul nu trebuie oprit.

Situaţie Reacţia laminatoruluiLa laminare, folia rămâne blocată în partea frontală a laminatorului.Se activează anularea automată, iar folia de laminare se evacuează din nou prin fanta de introducere. Ajutaţi procesul de anulare prin tragerea cu grijă a foliei. De îndată ce folia a părăsit domeniul frontal al senzorului, laminatorul se decu-plează automat pentru a se pre-veni o nouă tragere spre interior a foliei. Pentru o nouă laminare, porniţi din nou aparatul.În timpul laminării, utilizatorul opreşte aparatul, se opreşte curentul sau aparatul este scos din priză printr-o altă împre-jurare.După repornirea laminatorului se activează anularea timp de 30 secunde pentru a scoate folia prin fanta de introducere. De îndată ce se aprinde lumina verde a indicatorului, puteţi să laminaţi în continuare ca de obicei. Important:Curăţaţi valţurile după ecare blocaj de folii, aşa cum este descris în secţiunea "Întreţinere şi curăţire“.

Senzorul de grosime cu adaptarea vitezei – Laminatorul dvs. Leitz dispune de un senzor care recunoaşte grosimea materialului de laminare şi îşi adaptează viteza de laminare în mod corespunză- tor. În acest fel, toate materialele indicate pentru laminare, de la hârtie normală de copiator până la fotograi sau imprimări cu cerneală sau laser, se vor lamina în mod optim.

Indicator de funcţionare (patru trepte) – Cele trei beculeţe roşii şi beculeţul verde ale indicatorului de funcţionare au următoarele semnicaţii: 3 beculeţe roşiiÎncălzire (încă 1 minut) 2 beculeţe roşiiÎncălzire (încă 35 secunde) 1 beculeţ roşuÎncălzire (încă 15 secunde) Beculeţ verdePregătit pentru laminare 3 beculeţe roşii, intermitentAnulare automată sau manuală Dacă pe parcursul laminării se aprinde pentru scurt timp un bec roşu, aceasta înseamnă că temperatu- ra de laminare a scăzut prea mult sau că senzorii se recalibrează automat. Această situaţie este nor- mală. Aşteptaţi cu laminarea următoarei folii până când se aprinde din nou becul verde. Laminatorul dvs. văzut în ansamblu Pagina de copertă din faţă puteţi să o pliaţi în afară. Acolo găsiţi o gură pe care puteţi să vă uitaţi în timp ce citiţi aceste instrucţiuni de utilizare.

Fantă de introducere – Aici introduceţi pe mijloc folia cu documentul ce urmează a laminat. Pentru economia de spaţiu la depozitare, capacul acestei fante este rabatabil.

Tavă de ieşire – Aici este scos documentul laminat. Pentru economia de spaţiu la depozitare, rabataţi capacul. În caz de spaţiu redus la locul de funcţio- nare, puteţi să laminaţi şi fără să desfaceţi capacul. În acest caz trebuie să ghidaţi cu mâna documentul laminat oblic în sus pentru a nu se bloca.

Cablul de curent/ştecărul – Conectaţi-l la o priză corespunzătoare. Respectaţi instrucţiunile de sigu- ranţă din acest manual de utilizare.

Butonul de anulare – Cu acest buton activaţi anu- larea manuală. Cu acesta puteţi, de exemplu, să evitaţi ca un document tras oblic să se lamineze în continuare. Ajutaţi procesul de anulare prin trage- rea cu grijă a foliei de laminare. În timpul procesului de anulare pâlpâie lumina roşie a indicatorului de funcţionare. Anularea se încheie de îndată ce aţi eliberat butonul. Important: Dacă folia de laminare a părăsit aproape complet laminatorul prin tava de ieşire, aceasta va transportată în continuare chiar dacă se apasă butonul şi nu va mai are loc nicio anulare.

Butonul de pornire/oprire – Cu acesta por- niţi (butonul se aprinde) şi opriţi (butonul nu este aprins) laminatorul. Dacă nu se laminează, lamina- torul se decuplează automat după 30 minute (func- ţie de reducere a consumului).

Recunoaşterea blocajelor de folii cu anulare automată – Laminatorul dvs. Leitz este dotat cu senzori care vă ajută, în caz de blocaj efectiv sau iminent, să îndepărtaţi folia de laminat din aparat: Următorul tabel vă indică cum reacţionează lamina- torul în anumite situaţii.133

1. Aşezarea şi conectarea laminatorului

Aşezaţi laminatorul pe o suprafaţă plană şi stabilă (de ex. pe masă) în apropierea unei prize. Asiguraţi-vă că în spatele lami-natorului este spaţiu sucient, astfel încât documentul laminat să nu e blocat şi să poată scos cu uşurinţă. Desfaceţi capacele de la fanta de introducere şi tava de ieşire. Introduceţi ştecărul în priză.

2. Pornirea aparatului

Apăsaţi butonul de pornire/oprire astfel încât să se aprindă becul acestuia.Se aprinde lumina roşie a indicatorului de funcţionare, iar lamina-torul se încălzeşte. După ce s-au stins toate beculeţele roşii şi se aprinde beculeţul verde, temperatura de lucru este atinsă, iar aparatul este pregătit pentru laminare.

3. Introducerea documentului în folia de laminare

Introduceţi documentul în folia de laminare. Aranjaţi documentul cât mai aproape de marginea pliată a foliei şi lăsaţi distanţe egale în stânga şi în dreapta.Foliile prea mari se pot tăia după laminare.

Important:Laminarea este denitivă. Înainte de laminarea propriu-zisă testaţi procesul pe un document asemănător. Documentele mai mici se introduc întotdeauna în mijlocul fantei de introducere pentru ca acestea să poată recunoscute de senzorul de grosime. Dacă este aprinsă lumina verde a indicatorului de funcţionare, împingeţi în faţă şi drept folia de laminare cu partea pliată în fanta de introducere, până ce aceasta este trasă înăuntru. Documentul laminat este evacuat automat pe tava de ieşire.

5. Lăsarea documentului laminat să se răcească

Scoateţi documentul laminat şi lăsaţi-l să se răcească circa un minut pe o suprafaţă plană. Dacă nu mai aveţi documente de laminat, opriţi aparatul.

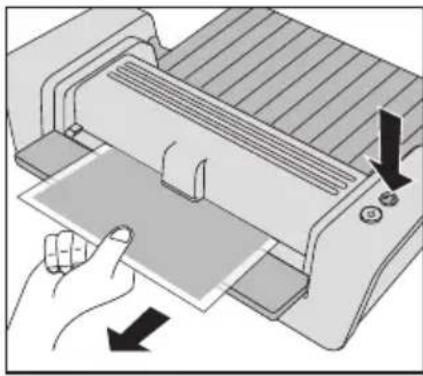

Ţineţi apăsat butonul de anulare.Folia va ieşi prin fanta de introducere. Ajutaţi procesul de anulare prin tragerea cu grijă a foliei de laminare.Anularea se încheie de îndată ce eliberaţi butonul.Problema Cauza SoluţiaLa apăsarea butonului de anulare, folia de laminare nu este scoasă în sens invers, ci este transportată în continuare.Este un comportament normal deoarece folia a părăsit deja partea frontală a laminatorului.Fără soluţie.Laminatorul funcţionează tot cu ace-eaşi viteză independent de grosimea materialului.Senzor de grosime defect Vă rugăm să duceţi laminatorul pentru vericare la serviciul clienţi. Întreţinerea şi îngrijirea Pentru a îndepărta surplusul de adeziv din aparat, curăţaţi valţurile în mod regulat conform descrierii de mai jos: Porniţi laminatorul ( ). Aşteptaţi până ce se aprinde lumina verde a indicatorului de funcţionare. Pliaţi la mijloc o foaie de hârtie nefolosită de copiator. Introduceţi cartonul de curăţare inclus în hârtia pliată (a se vedea gura A).

Introduceţi hârtia cu partea închisă de 3–5 ori pe mijloc, în fanta de introducere (a se vedea gura B).Pentru a curăţa carcasa: Scoateţi ştecărul din priză şi aşteptaţi până ce se răceşte aparatul. Ştergeţi exteriorul cu o lavetă moale şi umedă şi puţin detergent.135

Date tehnice Principiul de lucru/sistemul de încălzire 6 role, din care 4 încălzite, fără transportor Viteza de laminare Automat prin senzorul de grosime (max. 2300 mm/min.) Timp de pre-încălzire 1 minute Deconectare automată după 30 min. Grosimi de folii recomandate 80(75)–250 µm Grosimea max. a documentului de laminat 1 mm Lăţimea max. de lucru 320 mm Alimentarea cu curent electric 230 V AC Putere 1600 W Greutatea netă 6 kg Dimensiuni (l x a x î) 525 x 217 x 143 mm Materialul carcasei ABS Sub rezerva unor modicări tehnice. 3 ani garanţie În caz de stricăciune, trimiteţi împreună cu aparatul. Toate aparatele de la LEITZ au trei ani de garanţie, în condiţiile următoare:

1. Garanţia care începe la data cumpărării acoperă toate decienţele de

material şi/sau de fabricaţie ale aparatelor.

2. Dacă o revendicaţi, vă rugăm să ne descrieţi defectul în scris.

3. În caz de revendicare a garanţiei, aparatele se vor trimite la ESSELTE

împreună cu acest tichet de garanţie, întrun ambalaj adecvat. ESSELTE nuşi asumă răspunderea pentru pagubele survenite pe timpul transportului datorită unui ambalaj necorespunzător.

4. Ne obligăm prin garanţia de faţă să înlocuim piesele defecte şi să

efectuăm lucrările de reparaţii necesare. Pe lângă aceasta, pentru garanţie sunt valabile următoarele: a) tichetul de garanţie trebuie să e completat de vânzător (cu data vânzării şi ştampila de rmă), b) aparatul trebuie să fost folosit de la cumpărare respectânduse Instrucţiunea de utilizare, c) aparatul pentru care se revendică garanţia trebuie să e trimis la ESSELTE fără cheltuieli pentru destinatar, ESSELTE neasumânduşi vreo răspundere pentru pierderea sau avarierea pe timpul transportului, d) pagubele constatate trebuie să nu fost cauzate de un accident, de un abuz, printro modicare constructivă sau printro folosire incorectă, e) ESSELTE, fără a prejudiciate eventuale drepturi la revendicare în baza Legii privind garantarea produselor, nuşi asumă răspunderea pentru niciun fel de pagube, pierderi sau cheltuieli, care sunt consecinţe dintrun defect al aparatului sau al accesoriilor acestuia, sau care au fost cauzate direct sau indirect de defectul respectiv. Pentru a avea posibilitatea unei prelucrări rapide şi fără probleme a unor eventuale cazuri de garanţie, vă rugăm să vă înregistraţi prin intermediul internet-ului pe site-ul http://www.leitz.com/lamination Data cumpărării:Nr. modelului/seria de modele:Numele rmei/numele/secţia:Adresa/Tel.:Vânzător (ştampila rmei):Nr. de telefon/fax:ESSELTE SALES S.R.L.Str. Gheorghe Ţiţeica, nr. 121C, Etaj Mezanin, sectorul 2Cod poştal 020295Bucureşti, RomâniaTel: +4021.242.40.70Fax: +4021.242.20.63 Eliminarea deşeurile de echipa- mente electrice şi electronice (DEEE) Dacă un produs, ambalajul său şi/ sau documentele însoţitoare ale acestuia sunt marcate cu acest simbol, reprezentând o pubelă barată cu o cruce, atunci produsul respectiv face parte din sfera de aplicare a Directivei 2002/96/CE precum şi a legislaţiei naţionale privind implementarea acestei Directive. Directiva şi legislaţia naţională stabilesc că nu este permis ca deşeurile de echipamente electrice şi electronice (DEEE) să ajungă în deşeurile menajere (deşeuri nesortate). Pentru a asigura eliminarea, tra- tarea şi refolosirea corectă a acestora, sunteţi obligat să predaţi DEEE la punctele de colectare special amenajate de către autorităţile de stat. Prin eliminarea regulamentară a DEEE evitaţi să pro- duceţi daune mediului şi să vă puneţi în pericol propria sănătate. Predarea deşeurilor EEE este gratuită. Alte informaţii privind eliminarea DEEE le primiţi de la primărie, municipalitate, agenţia pentru protecţia mediului sau în magazinul de unde aţi cumpărat pro- dusul.
