ILAM Touch A3 Turbo - Lamineringsmaskin LEITZ - Gratis bruksanvisning och manual

Vanliga frågor - ILAM Touch A3 Turbo LEITZ

BRUKSANVISNING ILAM Touch A3 Turbo LEITZ

Problem Årsag Afhjaelpning

Folielommenkommeniksbaglans ud,mentransporteresvidere,nar du trykkerpa returkorselsknappen.

Normal adfaerd, fordi folielommen Ingen. allerede har forladt laminatorens forreste del.

Avfallsbehandling av gamlemaskiner

Nå dette symbolet som illustrerer en soppelbeholder med et kryss over er festet pa etprodukt, pa emballasjen og/eller pa de medfølgende dokumentene, gjelder det europesiske direktivet 2002/96/EF samt nasjonale

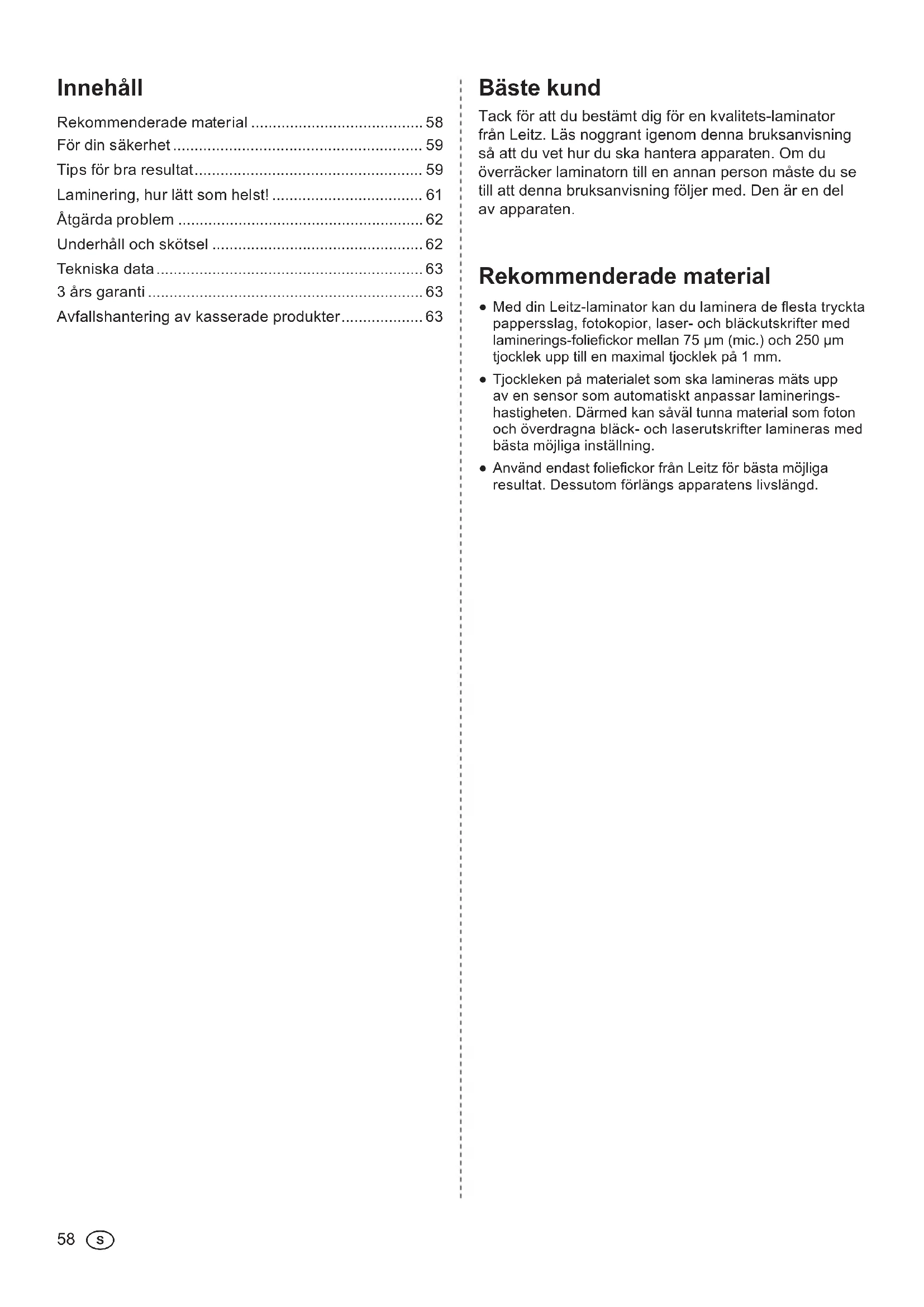

Rekommenderade material 58

För din sakerhet 59

Tips for bra resultant 59

Laminering, hur latt som helst! 61

Atgarda problem 62

Underhäll och skötsel 62

Tekniska data 63

3ars garanti 63

Avfallshantering av kasseradeprodukter 63

Bäste kund

Tack for att du bestamt dig for en kvalitets-laminator fran Leitz. Las noggrant igenomenna bruksanvisning sa att du vet hur du sca hantera apparaten. Om du overracker laminatorn till en annan person maste du set till attenna bruksanvisning foljer med. Den ar en del av apparaten.

Rekommenderade material

Med din Leitz-laminator kan du laminera de flesta tryckta papperssslag, fotokopiar, laser- och blackutskrifter med laminerings-foliefickor mellan 75~ m (mic.) och 250~ m tjocklek upp till en maximal tjocklek pa 1 mm.

Tjockleken pa materialet som ske lamineras mat's upp av en sensor som automatiskt anpassar lamineringshastigheten. Darmed kan saval tunna material som foton och overdragna black- och laserutskrifter lamineras med basta mojiga installning.

• Använd endast foliefickor frän Leitz für bösta möjiga resultat. Dessutom förlangs apparatens livslängd.

För din sakerhet

Ändamälsenlig användning

Denna apparat ar konstruerad for kallaminering av papper och pappersliknande material. Produkten fär endast anvandas till detta andamål. Folj anvisiningarna i braksanvisingen.

Försiktighetsatgärder vid uppställning

• Produktten har tillverkats for användning inomhus. Far inte användas utomhus.
• Kontrollera innan du ansluter laminatorn att den lokala natspanninger stammer overens med spanninger som anges pa apparaten.
• Ställ apparaten i narheten av ett lättillgangligt eluttag. Kontrollera att Produkten nar som helst kan kopplas frän eluttaget.
• Skydda natakeln frän att spannas, klämmas eller BOjas, och lagg den sa att inga personer kan snubbla over den. Se särskilt till att inga skador kan uppsta vid kontakten/eluttaget aller natakeln ar faspiv Produkten.
• Skydda apparaten mot direkt solljus och placera den inte på varmekänsliga ytor aller i narheten av varme-eller ventilationsapparater aller nara lattantändiga ämnen.
• Tappa inte apparaten i golvet och utsatt den inte for slag.

• Lämna aldrig apparaten utan tillsyn om den har slagits pa.
• Forvara Produkten utom räckhäll für barn (risk für persökador).
• Sörj für fullgod ventilation när du laminerar (t ex genom att öppna ett fönster).
• Skyddaprodukten mot fukt och använd den inte om nätkabeln eller kontakten ar defekt.
• Hall alltid fast i stickkontakten och dra inte i kabeln.
  Rör aldrig vid stickkontakten om du har fuktiga händer.
• Dra ut stickkontakten om Produkten inte langre ska användas.
• Ställ eller lagg inga foremål på apparaten och För inte in nagra främande foremål ventilationsöppningarna.

Försiktighetsatgärder vid rengöring, transport och forvaring

• Dra ut nätkontakten och lát apparaten svalna innan den Transporteras, rengör's erler ställs undan. Bär alltid laminatorn i barhandtagen på sidorna.
• Rengör apparaten med en mjuk duk som fuktats in med diskmedel. Använd inga rengöringservletter aller kemikalier eftersom de kan skada ytan.
• Oppna aldrig skyddskapan och forsok aldrig att sjalv reparera produits. Kontakta din aterforsajare om produits behover repareras. Ytterligare information hittar du i garantideklarationen.

Tips for bra resultat

Foratt lamineringena ka bli s bra som mojlgit,samfor att forebygga skador pa laminatorn,maste du beakta foljande forsiktighetsatgarder:

• Foliefickorna bestar av två sidor som sitter fast vid varandra. Laminera aldrig med enbart den ena sidan av en folieficka.
• För alltid in foliefickan i apparaten med den stängda (vikta) kanten forst. För inte in en ny folieficka forränd dokumentet som redan laminerats har tagits ut.
• Mindre objekt som tex visitkort ske alltid foras in i mitten (under beredskapsindikeringen).
• Laminera aldrig tomma foliefickor. Lagg alltid in ett dokument i foliefickan om du sca laminera.
• Klippinte till foliefickan fore lamineringen. Du kan klippa foliefickan till ratt storlek after att dokumentet har laminerats.
• Laminera inga värmekänsliga, vata, vägformiga eller rynkade material.
• Laminera inga material som ar tjockare an de matt som anges ienna bruksanvisning.
• Laminera inga metallfremål.
• Lamineringen kan inte Ångras. Tänk på detta nar du laminerar unika dokument.
• Medan lamineringen utförs normalt fár du inte dra ell skjuta foliefickan eller slá ifrán laminatorn.

Översikt über din laminator

Du kan fälla ut den främre omslagssidan. Här finns en bild som du alltid kan ha till hands medan du laser bruksanvisingen.

A Inmatningsfack - Här maste du fora in den centrerade foliefickan med dokumentet som ska lamineras. For platssparande forvaring kan du fälla in stödplattan vid detta fack.
Utmatningsfack - Här matas det laminerade dokumentet ut. För platssparande forvaring kan du fälla in stödplattan. Om det inte finns sä mycket plats vid användningsplatsen, kan du även laminera medan stödplattan är infällld. I detta fall maste du hälla det laminerade dokumentet snett uppät nar det tas ut eftersom det annars kan blockeras.
Natkabel/-kontakt - Anslutenna till ett lampligt eluttag.Beakta sakerhetsanvisingarna ienna handbook.
Knapp for körning bakat - Tryck påenna knapp for att aktivera den manuella körningen bakat. Därmed kan du t ex forhindra att att dokument som dragits in snett lamineras. Underlätta körningen bakat genom att fösiktigt dra i foliefickan. Vid körning bakat blinkar beredskapsindikeringen röttt. Körningen bakat stannar när du släpper knappen. Viktigt: Om foliefickan nastan har lämnet laminatorn helt via utmatningsfacket,kommen den att fort-satta framåt om du trycker på knappen. Foliefickankommen alltså inte att köra bakat.
E Strombrytare Anvands for att sla pa (knappen ar tand) ellr iran (knappen ar slackt) laminatorn. Om du inte laminarer kommer laminatorn att slas iiran after 30 minuterrstromsparfungtion).
F Detektering av folieblockering med automatisk korning bakat - Din Leitz-laminator ar utrustad med sensorer som hjalper dig att dra ut foliefickan ur apparaten om en folieblockering kan forvantas aller redan foreligger: I foljande tabell kan du se hur laminatorn reagerar i olika situationer.

Foliefickan fastnar i den främre delen av laminatorn;när lamineringen utförs.	Den automatiska körningen bakåt aktiveras och foliefickan matas ut via inmatningspacket. Underlättä körningen bakåt genom att försiktigt dra i foliefickan. När foliefickan har lämnet det främre sensorområdet slås laminatorn ifrän automatiskt for att förhindra att foliefickan dras in ingen. Slå på apparaten ingen for att laminera{nasta dokument.
Användaren har slagit ifràn appa-raten medan lami-neringen utfördes, ström tillförseln har brutits eller apparaten har kopplats ifrän strömätet på annat sätt.	Efter att laminatorn har slagits på ingen är körningen bakåt aktiv i 30 sekunder for att foliefickan skakunna matas ut via inmatnings-facket. Så snart beredskapsindike-ringden lyser grönct, kan du laminera{nasta dokument.

Viktigt: Rengör valsarna after varje folieblockering enligt beskrivningen i avsnittet "Underhäll och skötsel".

Tjocklekssensor med hastighetsanpassning - Din Leitz-laminator ar utrustad med en sensor som kanner av lamineringsmaterials tjocklek och direfter anpassar lamineringshastigheten. Pà detta satt kan alla tillatna material, fran normalkopiespapper till foton aller overdragna black- och laserutskrifter, alltid lamineras optimalt.
Beredskapsindikering (fyra lagen) - De tre roda och den grona lampan i beredskapsindikeringen betyder foljande:

3 röda lampor	Uppvärmning (vänta 1 minut)
2 röda lampor	Uppvärmning (vänta 35 sekunder)
1 röd lampa	Uppvärmning (vänta 15 sekunder)
Grön lampa	Beredd für laminering
3 röda lampor, blin-kande	Automatisch eller manuell körning bakåt

Om en röd lampa tänds kort medan lamineringen utförs, betyder detta att lamineringsttemperaturen har sjunkit for mycket aller att sensorerna kalibreras om automatiskt. Detta beteende ar normalt. Väntamed{nasta folieficka tills den grona lampan lyserigen.

Laminering, hur latt som helst!

1. Ställfram och anslut laminatorn

• Ställ laminatorn på att stabilt och jämnt underlag (texett bord) i narheten av ett eluttag. Se till att det finns tillräckligt mycket plats bakom laminatorn sa att det laminerade dokumentet inte blockeras och kan tas ut atan problem.
• Fäll ut stödlattorna vid utmatnings- och inmatningsfacken.
  Sattinatkontaktenivagguttaget.

2. Sla pa

Tryck pa strombrytaren 8a att den tands.

Beredskapsindikeringen lyser rott och laminatorn varms upp.
Efter att alla roda lampor har slocknat och den grona lampan ar tänd, har arbetstemperaturen nàts och laminatorn ar beredd.

3. Lagg dokumentet i foliefickan

Lagg dokumentet i foliefickan. Justera in dokumentet sā nara den vikta kanten av foliefickan som möjlg och se till att avstandet till vänster och höger ar detsamma.

Foliefickor som ar for stora kan du klippa till after lamineringen.

4. Laminering

Viktigt: Lamineringen ar slutgiltig. Innan du laminar enstaka objekt maste du testa lamineringen pa ett liknande objekt. Skjut alltid in minre objekt i mitten av inmatningsfacket sa att de kan detekteras av tjocklekssensorn.

När beredskapsindikeringen lyser gront kan du skjuta in foliefickan i inmatningsfacket med den viktas sidan forst tills den dras in. Se till att foliefickan befindner sig i mitten och inte ligger snett. Det laminerade dokumentet matas ut automatiskt frän utmatningsfacket.

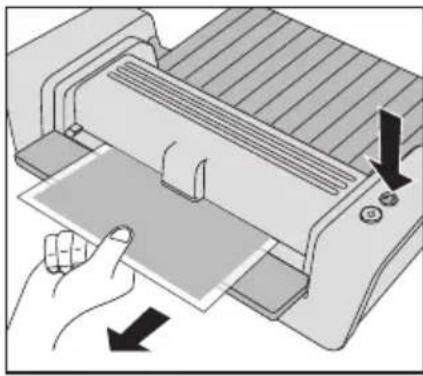

5. Lat det laminerade dokumentet svalna

• Ta ut det laminerade dokumentet och lát det litgga på en jämn yta i ungefär en minut SSA att det kan svalna.
• Om du inte ska laminera fler dokument kan du slå ifràn appara-ten.

Atgärda problem

Dra tillbaka en folieficka som dragits in snett

• Håll knappen für körning bakat intryckt.

Foliefickan matas ut ur inmatningsf Jacket.

Underlatta körningen bakat genom att försiktigt dra i foliefickan.

Körningen bakat stannar när du släpper knappen.

Fel Orsak Atgarder

När du trycker på knappen for körning bakatkommen foliefickan inte att matas ut bakat,utan transporteras vidare.

Normalt beteende eftersom folie- Inga. ficken redan har lamnat laminatorns framre del.

Laminatorn kor alltid med sama hastighet oberoende av materialets tjocklek.

Tjocklekssensorn defekt Låt kundtjänst granska laminatorn.

Underhäll och skötsel

Rengör valsarna regelbundet für att undvika für mycket limrester i Produkten. Gör entwickt foljande:

• Slá på laminatorn (b). Vänta tills beredskapsindikeringen lyser grönt.
  Vik ett ark nytt kopieringspapper pa mitten. Lagg in den medfoljande rengoringskartongen i det viktap pappersarket (se bild A).
• För in pappret, med den stängda sidan Först, 3-5 ggr i mitten av inmatningsf Jacket (se bild B).

Rengöring av Produkten:

• Dra ut nätkontakten och vänta tills apparaten har svalnat.
• Torka av utsidan med en mjuk duk som fuktats in med diskmedel.

3 Års garanti

Tack for att ni valt en produit fran Leitz!

Esselte Sverige AB atar sig att 3 ar fran inkopsdatum repa- rera eller ersatta produkt tillverkad av Esselte.

Esselte Sveriges atagande galler under 3 ar fran inkopsdatum, som skall styrkas med kvitto aller faktura, under forut sattning att Produkten anvants pa avsett satt och enligt braupsanvisingen. Atagandet galler enbart tillverkningsfel och ej fel som uppkommit genom normal forslitting, felaktig anvandning, bristfällig skotsel, blixtnedslag, brandskada, aller omprodukten modifierats aller reparerats av annan an Esselte Sverige (eller auktoriserad av Esselte Sverige).

For reparation av Produkten vander ni er till inkopsstallet.

For snabb och enkel hantering om du vill gora ansprak
på garantin, registrera apparaten på internet:
http://www.leitz.com/lamination

Inkopsdatum:

Masktyp/Maskin nr:

Köpare (Företag):

Kontaktperson:

Adress:

Telefon:

Inkopsstalle:

Esselte Sverige AB

Box 1377

171 27 Solna

SVERIGE

Tel: [phone]

Fax:[phone]

Avfallshantering av kasserade producer

Omenna symbol som bestar av en forkryssad soptunna finns pa produits, forpackningen och/eller i bifogade dokument, tacksenna produit av det europeiska direktivet 2002/96/EEG samt den nationella lagstiftningen for tillampning av detta direktiv.

Direktivet och lagstiftningen foreskriver att kasserade elektriska och elektroniskaprodukter inte fär kastas i hushällssoporna. För att sakerställa foreskriven avfallshantering, upparbetning och atervinning ar du skyldig att lamna inprodukterna till en behörig atervinningsstation.

Genom att lamna in kasseradeprodukter hjalper du till att skydda miljon och undvika faror for din egen personliga halsa. Avfallschanteringen ar utan kostnad for dig.

Mer information om avfallshantering av kasseradeprodukter kan du fã frän din kommun, narraste Återvinningsstation erler butiken dãr du kõpteprodukten.

Tekniska data

Arbetssatt/varmesystem 6 rullar, darav 4 uppvamda,

utan carrier

Lamineringshastighet Automatiskt med tjockleks

sensor (max. 2300 mm/min)

Förvärmingstid ca 1 min

Automatisk frankoppling after 30 min

Rekomm. foliestyrka 80(75)-250 m

Max. tjocklek for Dokument 1 mm

Max.arbetsbredd,320mm

Stromforsorjning 230 V AC

Tillverkningsmaterial ABS

Tekniska andringar forbehalles.
