BRUKSANVISNING ILAM Easy A4 LEITZ

- Pletter på randen:

Tips för bra resultat 59

Rekommenderade material 59

Laminering, hur lätt som helst! 60

Åtgärda folieblockering 61

Åtgärda andra problem 61

Underhåll och skötsel 61

3 års garanti 62

Tekniska data 62

Avfallshantering av kasserade produkter 62

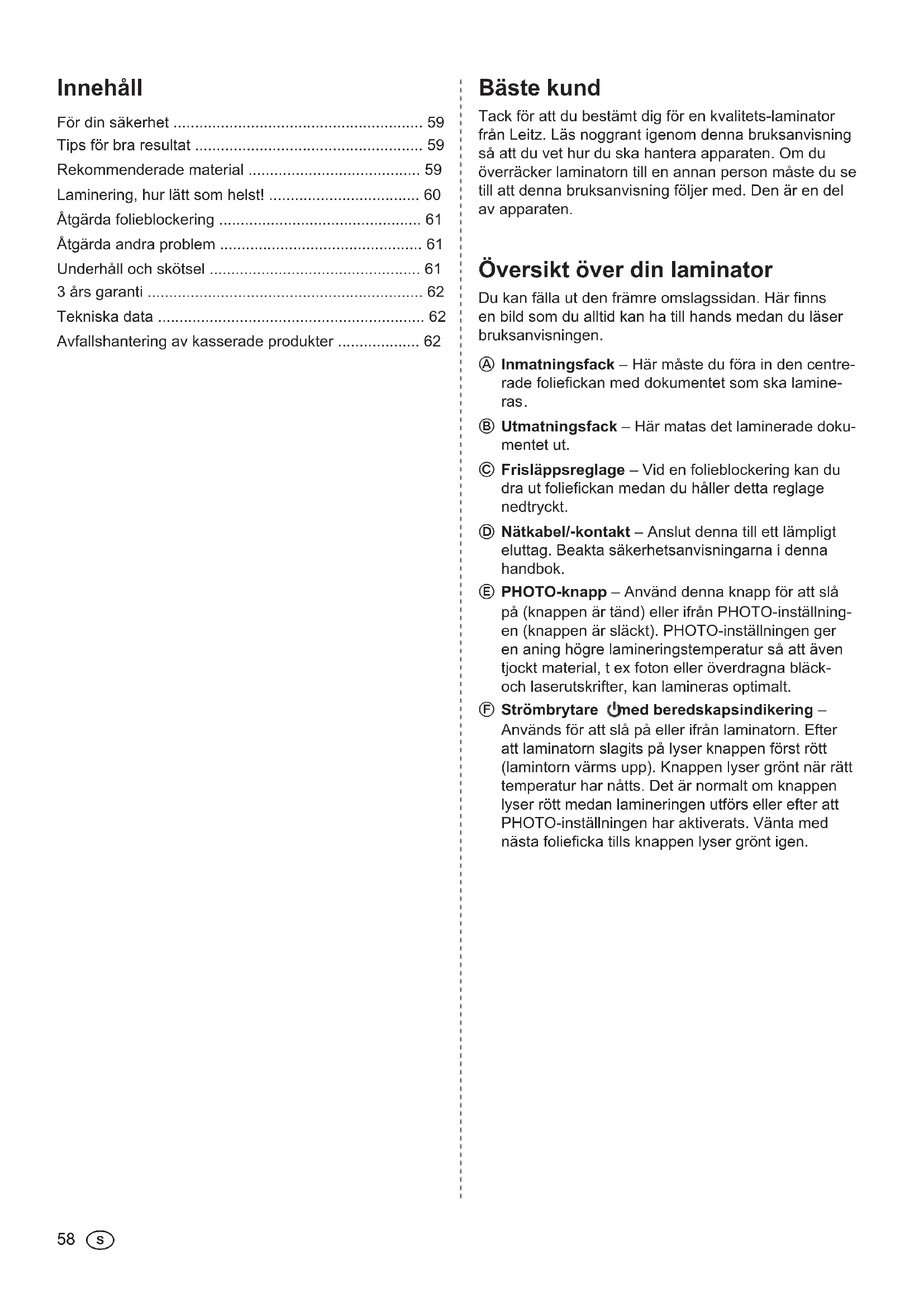

Bäste kund

Tack för att du bestämt dig för en kvalitets-laminator från Leitz. Läs noggrant igenom denna bruksanvisning så att du vet hur du ska hantera apparaten. Om du överräcker laminatorn till en annan person måste du se till att denna bruksanvisning följer med. Den är en del av apparaten.

Översikt över din laminator

Du kan fälla ut den främre omslagssidan. Här finns en bild som du alltid kan ha till hands medan du läser bruksanvisningen.

Ⓐ Inmatningsfack – Här måste du föra in den centre-rade foliefickan med dokumentet som ska lamineras.

⑧ Utmatningsfack – Här matas det laminerade dokumentet ut.

© Frisläppsreglage – Vid en folieblockering kan du dra ut foliefickan medan du håller detta reglage nedtryckt.

Nätkabel/-kontakt – Anslut denna till ett lämpligt eluttag. Beakta säkerhetsanvisningarna i denna handbok.

© PHOTO-knapp – Använd denna knapp för att slå på (knappen är tänd) eller ifrån PHOTO-inställningen (knappen är släckt). PHOTO-inställningen ger en aning högre lamineringstemperatur så att även tjockt material, t ex foton eller överdragna bläck- och laserutskrifter, kan lamineras optimalt.

F Strömbrytare 🚫med beredskapsindikering – Används för att slå på eller ifrån laminatorn. Efter att laminatorn slagits på lyser knappen först rött (lamintorn värms upp). Knappen lyser grönt när rätt temperatur har nätts. Det är normalt om knappen lyser rött medan lamineringen utförs eller efter att PHOTO-inställningen har aktiverats. Vänta med nästa folieficka tills knappen lyser grönt igen.

För din säkerhet

Ändamålsenlig användning

Denna apparat är konstruerad för kallaminering av papper och pappersliknande material. Produkten får endast användas till detta ändamål. Följ anvisningarna i bruksanvisningen.

Försiktighetsåtgärder vid uppställning

• Produkten har tillverkats för användning inomhus. Får inte användas utomhus.
• Kontrollera innan du ansluter laminatorn att den lokala nätspänningen stämmer överens med spänningen som anges på apparaten.
• Ställ apparaten i närheten av ett lättillgängligt eluttag. Kontrollera att produkten när som helst kan kopplas från eluttaget.
• Skydda nätkabeln från att spännas, klämmas eller böjas, och lägg den så att inga personer kan snubbla över den. Se särskilt till att inga skador kan uppstå vid kontakten/eluttaget eller där nätkabeln är fäst vid produkten.
• Skydda apparaten mot direkt solljus och placera den inte på värmekänsliga ytor eller i närheten av värme- eller ventilationsapparater eller nära lättantändliga ämnen.
• Tappa inte apparaten i golvet och utsätt den inte för slag.

• Lämna aldrig apparaten utan tillsyn om den har slagits på.
• Förvara produkten utom räckhåll för barn (risk för personskador).
• Sörj för fullgod ventilation när du laminerar (t ex genom att öppna ett fönster).
• Skydda produkten mot fukt och använd den inte om nätkabeln eller kontakten är defekt.
• Håll alltid fast i stickkontakten och dra inte i kabeln. Rör aldrig vid stickkontakten om du har fuktiga händer.
• Dra ut stickkontakten om produkten inte längre ska användas.
• Ställ eller lägg inga föremål på apparaten och för inte in några främmande föremål i ventilationsöppningarna.

Försiktighetsåtgärder vid rengöring, transport och förvaring

• Dra ut nätkontakten och låt apparaten svalna innan den transporteras, rengörs eller ställs undan. Bär alltid laminatorn i bärhandtagen på sidorna.
• Rengör apparaten med en mjuk duk som fuktats in med diskmedel. Använd inga rengöringsservetter eller kemikalier eftersom de kan skada ytan.
• Öppna aldrig skyddskåpan och försök aldrig att själv reparera produkten. Kontakta din återförsäljare om produkten behöver repareras. Ytterligare information hittar du i garantideklarationen.

Tips för bra resultat

För att lamineringen ska bli så bra som möjligt, samt för att förebygga skador på laminatorn, måste du beakta följande försiktighetsåtgärder:

• Foliefickorna består av två sidor som sitter fast vid varandra. Laminera aldrig med enbart den ena sidan av en folieficka.
• För alltid in foliefickan i apparaten med den stängda (vikta) kanten först. För inte in en ny folieficka förrän dokumentet som redan laminerats har tagits ut.
• Laminera aldrig tomma foliefickor. Lägg alltid in ett dokument i foliefickan om du ska laminera.
• Klipp inte till foliefickan före lamineringen. Du kan klippa foliefickan till rätt storlek efter att dokumentet har laminerats.
• Laminera inga värmekänsliga, våta, vågformiga eller rynkade material.
• Laminera inga material som är tjockare än de mått som anges i denna bruksanvisning.
• Laminera inga metallföremål.
• Lamineringen kan inte ångras. Tänk på detta när du laminerar unika dokument.
• Se till att det finns tillräckligt mycket plats bakom laminatorn så att det laminerade dokumentet utan vidare kan matas ut. Håll upp dokumentet från undersidan med en hand för att minska deformeringen av det varma dokumentet.
• Medan lamineringen utförs normalt får du inte dra eller skjuta foliefickan eller slå ifrån laminatorn.

Rekommenderade material

• Med din Leitz-laminator kan du laminera de flesta tryckta pappersslag, fotokopior, laser- och bläckutskrifter med laminerings-foliefickor mellan 75 µm (mic.) och 125 µm tjocklek upp till en maximal tjocklek på 0,6 mm.
• För att förbättra resultatet med tjockare material, t ex foton eller överdragna bläck- eller laserutskrifter, är laminatorn utrustad med en PHOTO-inställning.
• Använd endast foliefickor från Leitz för bästa möjliga resultat. Dessutom förlängs apparatens livslängd.

Laminering, hur lätt som helst!

1. Ställ fram och slå på laminatorn

• Ställ laminatorn på ett stabilt och jämnt underlag (t ex ett bord) i närheten av ett eluttag. Se till att det finns tillräckligt mycket plats bakom laminatorn så att det laminerade dokumentet inte blockeras och kan tas ut utan problem.
• Sätt i nätkontakten i vägguttaget.
• Tryck på strömbrytaren (∅)
  Strömbrytaren lyser rött och laminatorn värms upp. Knappen lyser grönt när arbetstemperaturen har nätts.

2. Välj PHOTO-inställning

- Om du vill laminera tjockt material, t ex foton eller överdragna bläck- eller laserutskrifter, kan du trycka på PHOTO-knappen Ⓔ så att den tänds.

Om du laminerar tunt material (t ex brevpapper) bör knappen inte lysa.

3. Lägg dokumentet i foliefickan

- Lägg dokumentet i foliefickan. Justera in dokumentet så nära den vikta kanten av foliefickan som möjligt och se till att avständet till vänster och höger är detsamma.

Foliefickor som är för stora kan du klippa till efter lamineringen.

4. Laminering

Viktigt: Lamineringen är slutgiltig. Innan du laminerar enstaka objekt måste du testa lamineringen på ett liknande objekt.

• När strömbrytaren dýser grönt kan du skjuta in foliefickan i inmatningsfacket med den vikta sidan först tills den dras in. Se till att foliefickan befinner sig i mitten och inte ligger snett.
  Det laminerade dokumentet matas ut automatiskt från utmatningsfacket. Du kan förbättra kvaliteten om du håller fast dokumentet med handen så att det ligger rakt.

5. Låt det laminerade dokumentet svalna

• Ta ut det laminerade dokumentet och låt det ligga på en jämn yta i ungefär en minut så att det kan svalna.
• Om du inte ska laminera fler dokument kan du slå ifrån apparaten.

Åtgärda folieblockering

Om du laminerar olämpliga material eller använder foliefickor som inte rekommenderats av Leitz finns det risk för folieblockering.

WARNING: För att undvika skador måste du ta ut foliefickan innan du slår ifrån apparaten. Gör så här:

– Tryck ned frisläppsreglaget och dra genast ut foliefickan (se bild till vänster).

– Rengör valsarna efter varje folieblockering enligt beskrivningen i avsnittet "Underhåll och skötsel".

Åtgärda andra problem

- Bubblor eller veck på foliefickan:

För hög värme. Om PHOTO-knappen är tänd kan du trycka på den för att slå ifrån PHOTO-inställningen.

• Vita eller mjölkaktiga fläckar:

Folienfickan och/eller det laminerade materialet är för tjockt. Kontrollera att du använder lämpliga foliefickor/material (se Tekniska data).

- Fläckar vid kanten:

– Dokumentet är för tjockt för laminering.

– Foliefickan är för tjock. Kontrollera om du använt rätt folieficka (se Tekniska data).

Underhåll och skötsel

Rengör valsarna regelbundet för att undvika för mycket limrester i produkten. Gör enligt följande:

• Slå på laminatorn (Ø Vänta tills knapp lyser grönt.
• Tryck på PHOTO-knappen så att den tänds.

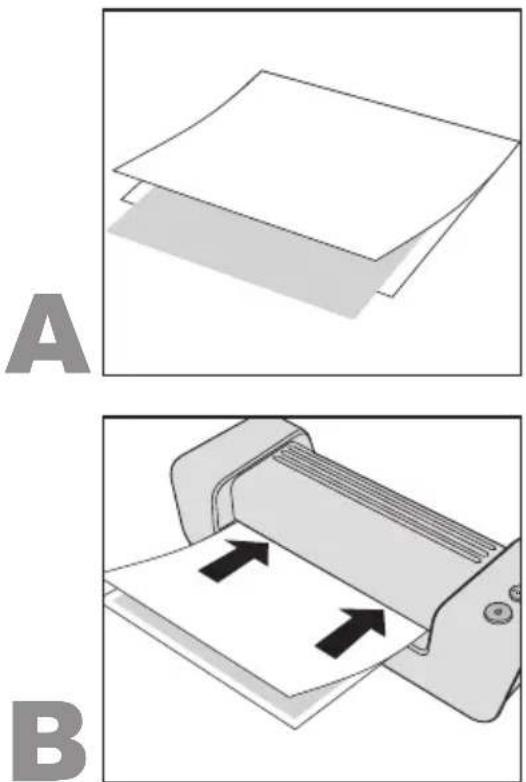

• Vik ett ark nytt kopieringspapper på mitten. Lägg in den medföljande rengöringskartongen i det vikta pappersarket (se bild A).

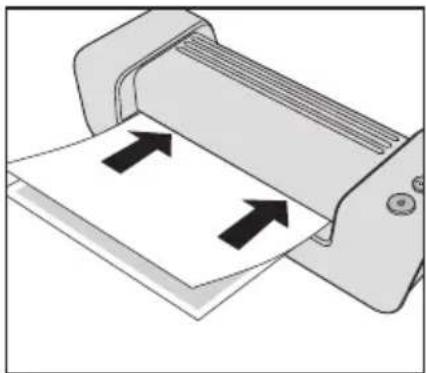

• För in pappret, med den stängda sidan först, 3-5 ggr i mitten av inmatningsfacket (se bild B).

Rengöring av produkten:

• Dra ut nätkontakten och vänta tills apparaten har svalnat.
• Torka av utsidan med en mjuk duk som fuktats in med diskmedel.

Tack för att ni valt en produkt från Leitz!

Esselte Sverige AB åtar sig att 3 år från inköpsdatum reparera eller ersätta produkt tillverkad av Esselte.

Esselte Sveriges åtagande gäller under 3 år från inköpsdatum, som skall styrkas med kvitto eller faktura, under förut sättning att produkten använts på avsett sätt och enligt bruksanvisningen. Åtagandet gäller enbart tillverkningsfel och ej fel som uppkommit genom normal förslitning, felaktig användning, bristfällig skötsel, blixtnedslag, brandskada, eller om produkten modifierats eller reparerats av annan än Esselte Sverige (eller auktoriserad av Esselte Sverige).

För reparation av produkten vänder ni er till inköpsstället.

För snabb och enkel hantering om du vill göra anspråk på garantin, registrera apparaten på internet: http://www.leitz.com/lamination

Inköpsdatum:

Maskintyp/Maskin nr:

Köpare (Företag):

Kontaktperson:

Adress:

Telefon:

Inköpsställe:

Esselte Sverige AB

Box 1377

171 27 Solna

SVERIGE

Tel: [phone]

Fax: [phone]

Avfallshantering av kasserade produkter

Om denna symbol som består av en förkryssad soptunna finns på produkten, förpackningen och/eller i bifogade dokument, täcks denna produkt av det europeiska direktivet 2002/96/EEG samt den nationella lagstiftningen för tillämpning av detta direktiv.

Direktivet och lagstiftningen föreskriver att kasserade elektriska och elektroniska produkter inte får kastas i hushållssoporna. För att säkerställa föreskriven avfallshantering, upparbetning och återvinning är du skyldig att lämna in produkterna till en behörig återvinningsstation.

Genom att lämna in kasserade produkter hjälper du till att skydda miljön och undvika faror för din egen personliga hälsa. Avfallshanteringen är utan kostnad för dig.

Mer information om avfallshantering av kasserade produkter kan du få från din kommun, närmaste återvinningsstation eller i butiken där du köpte produkten.

Tekniska data

Arbetssätt/värmesystem 2 uppvärmda rullar, utan carrier
Lamineringshastighet 414 mm/min
Förvärmningstid ca 6 min
Rekomm. foliestyrka 80(75)-125 μm
Max. tjocklek för dokument 0,6 mm
Max. arbetsbredd,i-Lam easy A4 / i-Lam easy A3	230 / 320 mm
Strömförsörjning 230 V AC
Effektförbrukning,i-Lam easy A4 / i-Lam easy A3	285 / 435 W
Nettovikt,i-Lam easy A4 / i-Lam easy A3	2,1 / 2,6 kg
Mätt (B x D x H),i-Lam easy A4	397 x 146 x 99 mm
i-Lam easy A3	487 x 146 x 99 mm
Tillverkningsmaterial ABS

Tekniska ändringar förbehålles.
