ILAM Easy A3 - Lamineringsmaskin LEITZ - Gratis bruksanvisning och manual

Produkttyp	Lamineringsmaskin
Märke	Leitz
Modell	ILAM Easy A3
Mått (L x B x H)	487 x 146 x 99 mm
Nettovikt	2,6 kg
Elanslutning	230 V AC, 50 Hz
Effektförbrukning	435 W
Lamineringshastighet	414 mm/min
Uppvärmningstid	cirka 6 minuter
Rekommenderad filmtjocklek	80 (75) - 125 μm
Max tjocklek på material som ska lamineras	0,6 mm
Max arbetsbredd	320 mm (A3-format)
Värmesystem	2 värmerullar, utan dokumentskydd
PHOTO-inställning	Ja, för tjocka material (fotopapper, bestruket)
Anti-jam upplåsningsspak	Ja, för att ta bort fickan vid papperstrassel
Underhåll och rengöring	Rengör rullarna med rengöringskortet; höljet med en mjuk fuktig trasa
Säkerhet	Automatisk avstängning efter användning, värmeindikator, lämna inte utan uppsikt
Garanti	3 år
Höljesmaterial	ABS

Vanliga frågor - ILAM Easy A3 LEITZ

Hur startar jag lamineringen med ILAM Easy A3?

Placera apparaten på en plan yta, anslut den, tryck på På/Av-knappen. Vänta tills indikatorn blir grön (cirka 6 min). För in fickan med den vikta sidan först i inmatningsöppningen.

Vad gör jag vid papperstrassel?

Tryck på upplåsningsspaken på apparaten och ta genast bort fickan. Stäng inte av apparaten innan fickan har tagits bort. Rengör sedan rullarna med rengöringskortet.

Kan jag laminera foton med den här apparaten?

Ja, aktivera PHOTO-inställningen genom att trycka på PHOTO-knappen (den tänds). Detta ökar temperaturen för att laminera tjocka material som fotopapper eller bestruket papper.

Vilken tjocklek på lamineringsficka ska jag använda?

Använd fickor med tjocklek 75 till 125 μm. Maximal tjocklek på material som ska lamineras (dokument + ficka) är 0,6 mm.

Hur rengör jag apparaten efter användning?

Stäng av apparaten och vänta tills den svalnat. För rullarna, vik ett pappersark med det medföljande rengöringskortet och för in det 3 till 5 gånger. Höljet rengörs med en mjuk fuktig trasa och lite diskmedel.

Hur lång tid tar det för apparaten att värmas upp?

Uppvärmningen tar cirka 6 minuter. På/Av-knappen växlar från rött till grönt när ideal temperaturen har uppnåtts.

Kan jag laminera dubbelsidiga dokument?

Ja, lamineringen är permanent. Placera dokumentet i en ficka och för in den med den vikta sidan först. Det fungerar även för dubbelsidigt utskrivna dokument.

Är garantin giltig i 3 år?

Ja, Leitz erbjuder 3 års garanti från inköpsdatum, som täcker tillverkningsfel. Spara kvittot och registrera din produkt på http://www.leitz.com/lamination.

Kan jag använda fickor från andra märken?

Det rekommenderas att använda Leitz-fickor för bästa resultat och för att förlänga apparatens livslängd. Dock kan kompatibla fickor med samma tjocklek fungera.

Hur skär jag filmen efter laminering?

Vänta tills dokumentet svalnat (cirka 1 minut). Använd en sax eller en skärmaskin för att skära fickan till önskade mått. Skär inte före laminering.

BRUKSANVISNING ILAM Easy A3 LEITZ

Avfallsbehandling av gamlemaskiner

Når dette symbolet som illustrerer en soppel-beholder med et kryss over er festet på et produit, på emballasjen og/eller på de medfølgende dokumentene, gjelder det europeiske direktivet 2002/96/EF samt nasjonale

Rekommenderade material 59

Laminering, hur latt som helst! 60

Atgårdafolieblockering 61

Atgårda andra problem 61

Underhäll och skötsel 61

3ars garanti 62

Tekniska data 62

Avfallschantering av kasserade Produktter 62

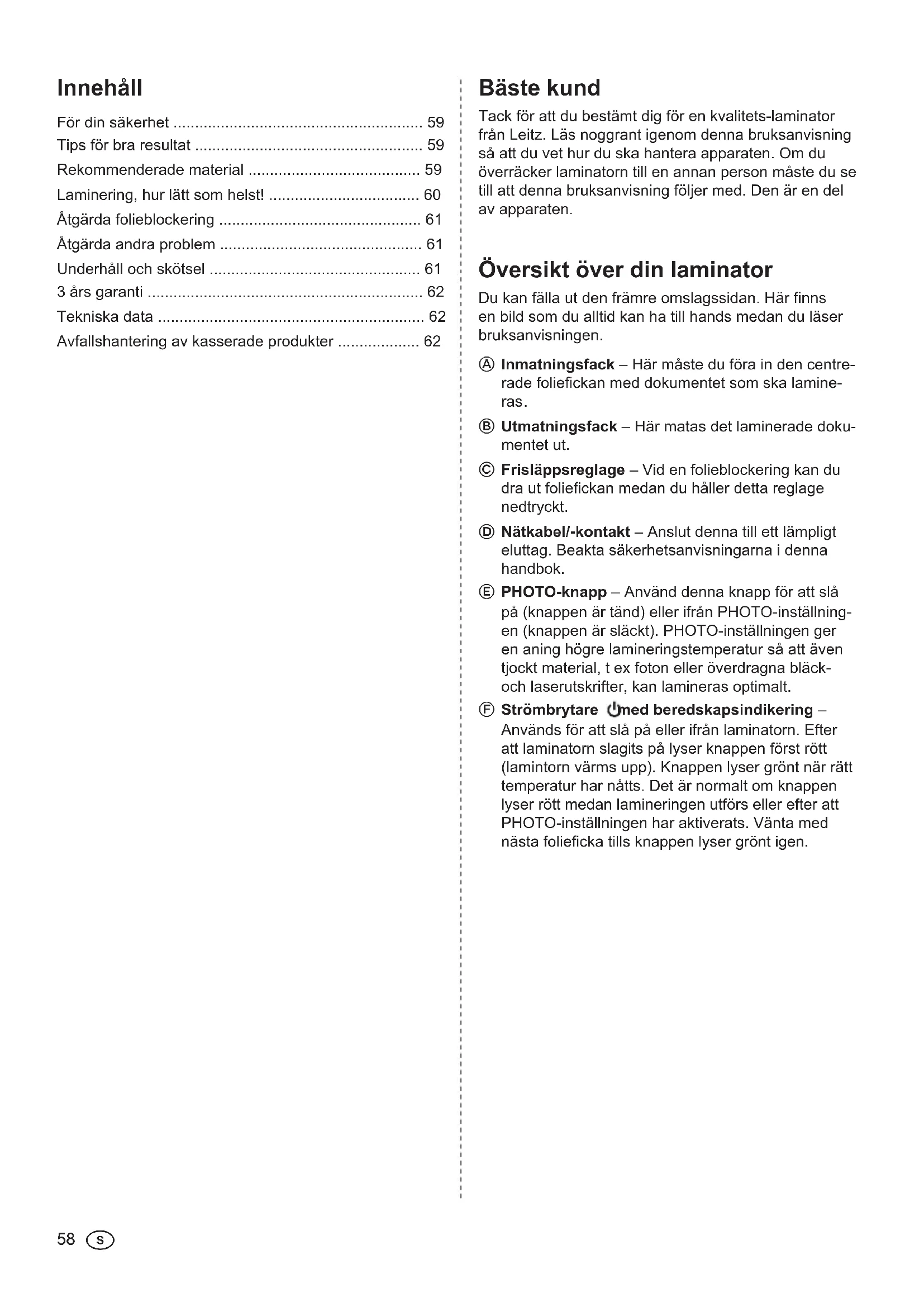

Bäste kund

Tack for att du bestamt dig for en kvalitets-laminator fran Leitz. Las noggrant igenomenna braksanvisning sa att du vet hur du sca hantera apparaten. Om du overracker laminatorn till en annan person maste du se till attenna braksanvisning foljer med. Den ar en del av apparaten.

Översikt über din laminator

Du kan fälla ut den främre omslagssidan. Här finns en bild som du alltid kan ha till hands medan du laser bruksanvisingen.

Inmatningsfack - Här måste du fora in den centre-rade foliefickan med dokumentet som ska lamineras.
⑧ Utmatingsfack-Har matas det laminerade dokumentet ut.
Frislappsreglage - Vid en folieblockering kan du dra ut foliefickan medan du haller detta reglage nedtryckt.
Nätkabel/-kontakt - Anslutenna tillett lampligt eluttag.Beakta sakerhetsanvisningarna ienna handbok
E PHOTO-knapp - Användenna knapp for att slapa (knappen ar tand) ellr ifran PHOTO-installingen (knappen ar slackt).PHOTO-installingen ger en aning hogre lamineringstemperatur sa att aven tjockt material, tex foton erer overdragna blackoch laserutskrifter, kan lamineras optimal.
F Strömbrytare Und beredskapsindikering - Används für att slå på erler ifràn laminatorn. Efter att laminatorn slagits på lyser knappen Först rott (lamintorn varms upp). Knappen lyser gront nar ratt temperatur har nàtt. Det ar normalt om knappen lyser rott medan lamineringen utförs eller after att PHOTO-installungen har aktiverats. Vänta med这其中 folieficka tills knappen lyser grontigen.

För din sakerhet

Ändamälsenig användning

Denna apparat ar konstruerad for kallaminering av papper och pappersliknande material. Produkten far endast anvandas till detta andamal. Folj anvisiningarna i braksanvisingen.

Forsiktighetsatgärder vid uppständning

• Produktten har tillverkats for användning inomhus. Far inte användas utomhus.
• Kontrollera innan du ansluter laminatorn att den lokalanaatspanninger stammer overens med spanninger som anges pa apparaten.
• Ställ apparaten i narheten av ett lättilgängligt eluttag. Kontrollera attprodukten nar som helst kan kopplas frän eluttaget.
• Skydda natakabeln fran att spannas, klämmas aller böjas, och lagg den sa att inga personer kan snubbla over den. Se särskilt till att inga skador kan uppsta vid kontakten/eluttaget ihrer natakabeln ar faspiv Produkten.
• Skydda apparaten mot direkt solljus och placera den inte på varmekänsliga ytor aller i narheten av varme-eller ventilationsapparater aller nara lattantändliga ämnen.
• Tappa inte apparaten i golvet och utsatt den inte for slag.

• Lämna aldrig apparaten utan tillsyn om den har slagits pa.
• Förvaraprodukten utom räckhäll für barn (risk for personskador).
• Sörj für fullgod ventilation när du laminerar (tex genom att öppna ett fönster).
• Skyddaprodukten mot fukt och använd den inte om nätkabeln eller kontakten är defekt.
• Hall alltid fast i stickkontakten och dra inte i kabeln.
  Rör aldrig vid stickkontakten om du har fuktiga händer.
• Dra ut stickkontakten om Produkten inte langre ska användas.
• Ställ eller lagg inga foremål på apparaten och För inte in nagra främmande foremål i ventilationsöppningarna.

Försiktighetsågärder vid rengöring, transport och forvaring

• Dra ut nätkontakten och lát apparaten svalna innan den transporteras, rengörs eller ställs undan. Bär alltid laminatorn i barhandtagen på sidorna.
• Rengör apparaten med en mjuk duk som fuktats in med diskmedel. Använd inga rengöringsserverer eller kemikalier eftersom de kan skada ytan.
• Oppna aldrig skyddskapan och forsok aldrig att sjalv reparera produits. Kontakta din Återforsäljare om produits behöver repareras. Ytterligare information hittar du i garantideklarationen.

Tips for bra resultat

Forattlamineringenska bili sà bra sommöglicht,samfor att forebygga skadorpala laminatorn,maste du beakta foljande forsiktighetsatgarder:

• Foliefickorna bestar av två sidor som sitter fast vid varandra. Laminera aldrig med enbart den ena sidan av en folieficka.
• For alltid in foliefickan i apparaten med den stängda (vikta) kanten forst. For inte in en ny folieficka forrän dokumentet som redan laminerats har tagits ut.
• Laminera aldrig tomma foliefickor. Lagg alltid in ett dokument i foliefickan om du sca laminera.
• Klippinte till foliefickan fore lamineringen. Du kan klippa foliefickan till ratt storlek after att dokumentet har laminerats.
• Laminera inga värmekänsliga, vata, vägformiga eller rynkade material.
• Laminera inga material som ar tjockare an de matt som anges ienna bruksanvising.
• Laminera inga metallfremål.
• Lamineringen kan inte Ångras. Tänk på detta nar du laminerar unlike dokument.
• Se till att det finns tillräckligt mycket plats bakom laminatorn sa att det laminerade dokumentet utan vidare kan matas ut. Håll upp dokumentet fran undersidan med en hand for att minska deformeringen av det varma dokumentet.
• Medan lamineringen utförs normalt fär du inte dra ell skjuta foliefickan eller slä ifrän laminatorn.

Rekommenderade material

Med din Leitz-laminator kan du laminera de fleta tryckta papperslag, fotokopior, laser- och blackutskrifter med laminerings-foliefickor mellan 75 m (mic.) och 125 m tjocklek upp till en maximal tjocklek pa 0,6 mm.
- For att forbätra resultatet med tjockare material, tex foton aller overdragna black-ller laserutskrifter, ar laminatorn utrustad med en PHOTO-inställning.
- Använd endast foliefickor frän Leitz für)basta möjligaresultat. Dessutom forlängs apparatens livslängd.

1

2

3

4

5

Laminering, hur latt som helst!

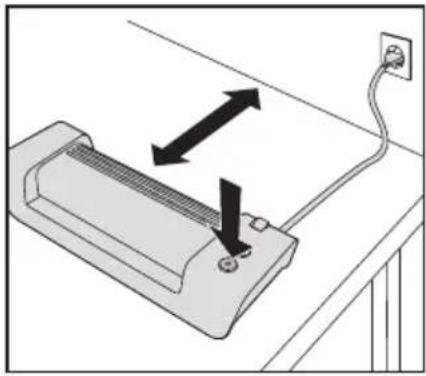

1. Ställ fram och slå på laminatorn

• Ställ laminatorn på att stabilt och jämnt underlag (texett bord) i narheten av ett eluttag. Se till att det finns tillräckligt mycket plats bakom laminatorn sa att det laminerade dokumentet inte blockeras och kan tas ut atan problem.
  Sattinatkontaktenivagguttaget.
  Tryck pa strombrytaren (

Strömbrytaren lyser rott och laminatorn värms upp. Knappen lyser gront nar arbetstemperaturen har nàts.

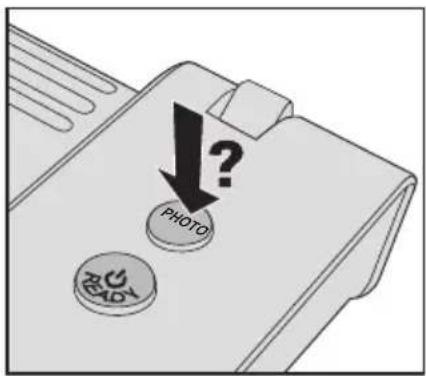

2. Välj PHOTO-installling

• Om du vill laminera tjockt material, tex foton aller overdragna black-ller laserutskrifter, kan du trycka pa PHOTO-knappen ⑥ sa att den tänds.

Om du laminar sunt material (tex brevpapper) bocr knappen inte Ilya.

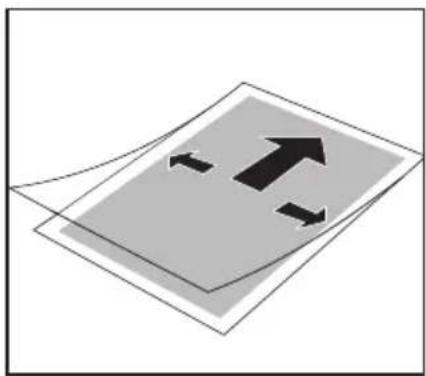

3. Lagg dokumentet i foliefickan

• Lagg dokumentet i foliefickan. Justera in dokumentet sā nara den vikta kanten av foliefickan som möjlg och se till att avstandet till vänster och höger ar detsamma.

Foliefickor som ar for stora kan du klippa till after lamineringen.

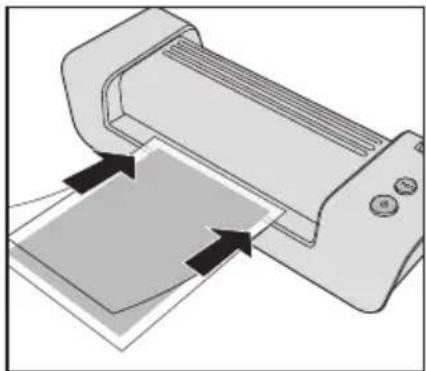

4. Laminering

Viktigt: Lamineringen ar slutgiltig. Innan du laminar enstaka objekt maste du testa lamineringen pa ett liknande objekt.

När strömbrytaren lyser gront kan du skjuta in foliefickan i inmatningsf Jacket med den viktas sidan forst tills den dras in. Set till att foliefickan befinner sig i mitten och inte ligger snett.

Det laminerade dokumentet matas ut automatiskt fran utmatningsfacket. Du kan forbättra kvaliteten om du häller fast dokumentet med handen sa att det ligger rakt.

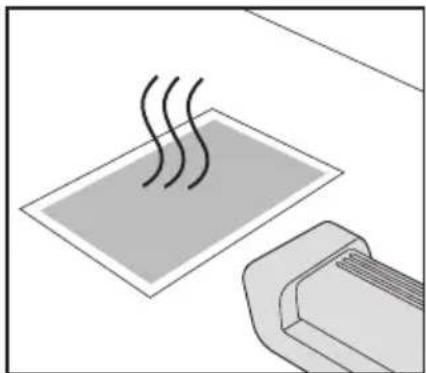

5. Låt det laminerade dokumentet svalna

• Ta ut det laminerade dokumentet och lát det litgga pa en jämnyta i ungefär en minut sa att det kan svalna.
• Om du inte ska laminera fler dokument kan du slå ifràn appara-ten.

Atgårdafolieblockering

Om du laminar olampliga material aller anvander foliefickor som inte rekommenderats av Leitz finns det risk for folieblockering.

WARNING: För att undvika skador maste du ta ut foliefickan innan du slár ifrám apparaten. Gör sö har:

• Tryck ned frisläppsreglaget och dra genast ut foliefickan (se bild till vänster).

• Rengör valsarna after varje folieblockering enligt beskrivningen i avsnittet "Underhäll och skötsel".

Atgårda andra problem

• Bubblor aller veck på foliefickan:
  For hog varme. Om PHOTO-knappen ar tand kan du trycka pa den for att sla ifran PHOTO-installingen.
  Vita aller mjolkaktiga flackar:

Folienfickan och/eller det laminerade materialet ar for tjockt. Kontrollera att du anvander lampliga foliefickor/material (se Tekniska data).

Flackar vid kanten:

• Dokumentet ar für tjockt für laminering.
• Folieflickan ar for tjock. Kontrollera om du anvant ratt folieficka (se Tekniska data).

Underhäll och skötsel

Rengör valsarna regelbundet für att undvika für mycket limrester i produiten. Gör entwickel:

• Sla på laminatorn (Ø Vänta tills knapp lyser gront.
  Tryck pa PHOTO-knappen sa att den tands.
  Vikettarknyttkopieringspapperpa mitten.Lagg inden medfoljande rengoringskartongendetvikta pappersarket (se bildA).

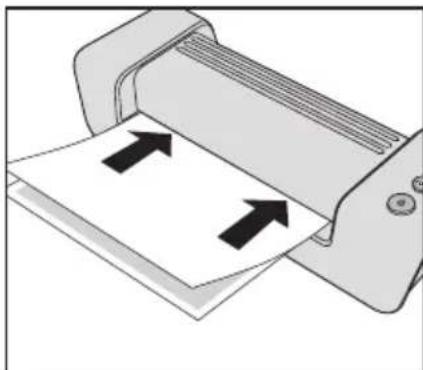

• För in pappret, med den stängda sidan Först, 3-5 ggr i mitten av inmatningsf Jacket (se bild B).

Rengöring av Produkten:

• Dra ut nätkontakten och vanta tills apparaten har svalnat.
• Torka av utsidan med en mjuk duk som fuktats in med diskmedel.

3 Års garanti

Tack for att ni valt en produit fran Leitz!

Esselte Sverige AB atar sig att 3 ar fran inkopsdatum repa- rera eller ersatta produkt tillverkad av Esselte.

Esselte Sveriges atagande galler under 3 ar fran inkopsdatum, som skall styrkas med kvitto aller faktura, under forut sattning att Produkten anvants pa avsett satt och enligt braupsanvisingen. Atagandet galler enbart tillverkningsfel och ej fel som uppkommit genom normal forslitting, felaktig anvandning, bristfällig skotsel, blixtnedslag, brandskada, aller omprodukten modifierats aller reparerats av annan an Esselte Sverige (eller auktoriserad av Esselte Sverige).

For reparation av Produkten vander ni er till inkopsstallet.

For snabb och enkel hantering om du vill gora ansprak
på garantin, registrera apparaten på internet:
http://www.leitz.com/lamination

Inkopsdatum:

Maskintyp/Maskin nr:

Köpare (Företag):

Kontaktperson:

Adress:

Telefon:

Inkopsstalle:

Esselte Sverige AB

Box 1377

171 27 Solna

SVERIGE

Tel: [phone]

Fax:[phone]

Avfallschantering av kasserade Produktter

Omenna symbol som bestar av en forkryssad soptunna finns pa produits, forpackningen och/eller i bifogade dokument, tacksenna produit av det europeiska direktivet 2002/96/EEG samt den nationella lagstiftningen for tillampning av detta direktiv.

Direktivet och lagstiftningen foreskriver att kasserade elektriska och elektroniskaprodukter inte far kastasi hushallssoporna. For att sakerstalla foreskriven avfallschantering, upparbetning och atervinning ar du skyldig att lamna inprodukterna till en behörig atervinningsstation.

Genom att lamna in kasseradeprodukter hjalper du till att skydda miljon och undvika faror for din egen personlga halsa. Avfallschanteringen arutan kostnad for dig.

Mer information om avfallschantering av kasserade produit kan du fã fran din kommun, narraste Återvinningsstation aller i butiken dar du kõpte produits.

Tekniska data

Arbetssätt/värmesystem 2 uppvärmda rullar,utan carrier
Lamineringshastigkeit 414 mm/min
Förvärnningstid ca 6 min
Rekomm. foliestyrka 80(75)-125 μm
Max. tjocklek für Dokument 0,6 mm
Max. arbetsbredd,i-Lam easy A4 / i-Lam easy A3	230 / 320 mm
Strömförsörjning 230 V AC
Effektforbrukning,i-Lam easy A4 / i-Lam easy A3	285 / 435 W
Nettovikt,i-Lam easy A4 / i-Lam easy A3	2,1 / 2,6 kg
Mätt (B x D x H),i-Lam easy A4	397 x 146 x 99 mm
i-Lam easy A3	487 x 146 x 99 mm
Tilverkningsmaterial ABS

Tekniska andringar forbehalles.
