ILAM Easy A3 - Macchina per laminare LEITZ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina per plastificare
Marca	Leitz
Modello	ILAM Easy A3
Dimensioni (L x l x h)	487 x 146 x 99 mm
Peso netto	2,6 kg
Alimentazione elettrica	230 V CA, 50 Hz
Potenza assorbita	435 W
Velocità di plastificazione	414 mm/min
Durata del preriscaldamento	circa 6 minuti
Spessore film consigliato	80 (75) - 125 μm
Spessore max. del materiale da plastificare	0,6 mm
Larghezza di lavoro massima	320 mm (formato A3)
Sistema di riscaldamento	2 rulli riscaldanti, senza protezione documento
Impostazione PHOTO	Sì, per materiali spessi (carta fotografica, patinate)
Leva di sblocco anti-inceppamento	Sì, per rimuovere la busta in caso di inceppamento
Manutenzione e pulizia	Pulire i rulli con il cartone di pulizia; custodia con panno morbido umido
Sicurezza	Spegnimento automatico a fine utilizzo, indicatore di riscaldamento, non lasciare incustodito
Garanzia	3 anni
Materiale della custodia	ABS

Domande frequenti - ILAM Easy A3 LEITZ

Come avviare la plastificazione con l'ILAM Easy A3?

Posizionare l'apparecchio su una superficie piana, collegarlo, premere il pulsante Accensione/Spegnimento. Attendere che la spia diventi verde (circa 6 min). Inserire la busta con il lato piegato per primo nella fessura di inserimento.

Cosa fare in caso di inceppamento del film?

Premere la leva di sblocco situata sull'apparecchio e rimuovere immediatamente la busta. Non spegnere l'apparecchio prima di aver rimosso la busta. Pulire quindi i rulli con il cartone di pulizia.

Si possono plastificare foto con questo apparecchio?

Sì, attivare l'impostazione PHOTO premendo il pulsante PHOTO (si accende). Ciò aumenta la temperatura per plastificare materiali spessi come le carte fotografiche o patinate.

Quale spessore di busta per plastificazione utilizzare?

Utilizzare buste da 75 a 125 μm di spessore. Lo spessore massimo del materiale da plastificare (documento + busta) è di 0,6 mm.

Come pulire l'apparecchio dopo l'uso?

Spegnere l'apparecchio e attendere che si raffreddi. Per i rulli, piegare un foglio di carta con il cartone di pulizia fornito e inserirlo da 3 a 5 volte. La custodia si pulisce con un panno morbido umido e un po' di detersivo per piatti.

Quanto tempo ci vuole per riscaldare l'apparecchio?

Il preriscaldamento dura circa 6 minuti. Il pulsante Accensione/Spegnimento passa da rosso a verde quando la temperatura ideale è raggiunta.

Si possono plastificare documenti fronte/retro?

Sì, la plastificazione è definitiva. Posizionare il documento in una busta e inserirla con il lato piegato per primo. Funziona anche per documenti stampati fronte/retro.

La garanzia è valida 3 anni?

Sì, Leitz offre una garanzia di 3 anni dalla data di acquisto, coprendo i difetti di fabbricazione. Conservare la prova d'acquisto e registrare il prodotto sul sito http://www.leitz.com/lamination.

Si possono utilizzare buste di altre marche?

Si consiglia di utilizzare buste Leitz per risultati ottimali e per prolungare la durata dell'apparecchio. Tuttavia, buste compatibili dello stesso spessore possono funzionare.

Come tagliare il film dopo la plastificazione?

Attendere che il documento si raffreddi (circa 1 minuto). Utilizzare un paio di forbici o una taglierina per tagliare la busta alle dimensioni desiderate. Non tagliare prima della plastificazione.

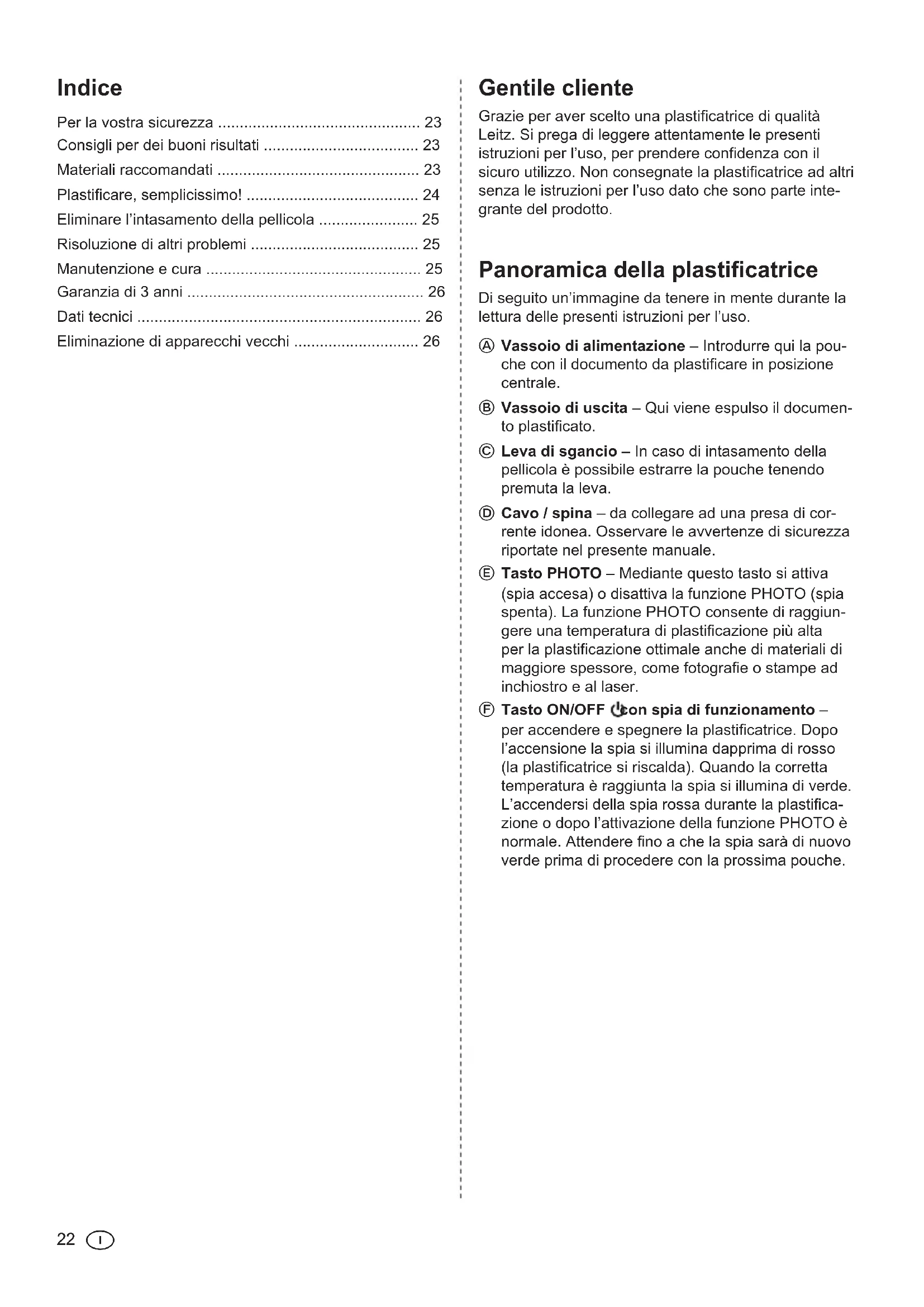

MANUALE UTENTE ILAM Easy A3 LEITZ

Istruzioni per l'uso

E Instrucciones

Per la nostra sicurezza 23

Consigli per dei buoni risultati 23

Materiali raccomandi 23

Plastificare,semplicissimo! 24

Eliminare l'intasamento della pellicola 25

Risoluzione di altri problemi 25

Manutenzione e cura 25

Garanzia di 3 anni 26

Dati tecnici 26

Eliminazione di apparecchi vecchi 26

Gentile cliente

Grazie per aver scelto una plastificatrice di qualità Leitz. Si prega di leggere attendamente le presenti istruzioni per l'uso, per prendere confidenza con il sicuro utilizzato. Non consignate la plastificatrice ad altri除去 le istruzioni per l'uso dato che sono parte integrante del prodotto.

Panorama della plastificatrice

Di seguito un'immagine da tenere in mente durante lagettura delle presenti istruzioni per l'uso.

Vassoio di alimentazione - Introduire qui la ponce con il documento da plastificare in posizione centrale.
Vassoio di uscita - Qui viene espulso il documento to plastificato.
Leva di sgancio - In caso di intasamento della pellicola è possible estrarre la pouche tenero premuta la leva.
Cavo / spina - da collegare ad una presa di corrente idonea. Osservare le avventenze di sicurezza riportate nel presente manuale.
E Tasto PHOTO - Mediente quello tasto si attiva (spia accesa) o disattiva la funzione PHOTO (spia spenta). La funzione PHOTO consente di raggiungere una temperatura di plastificazione più alta per la plastificazione ottimale ancche di materiali di maggiore spessore, come fotografie o stampe ad inchiestro e al laser.
F Tasto ON/OFF con spia di funzionamento - per accendere e spegnere la plastificatrice. Dop o l'accensione la spia si illumina daprima di rosso (la plastificatrice si riscalda). Quando la corretta temperatura è raggiunta la spia si illumina di verde. L'accendersi della spia rossa durante la plastificazione o dopo l'attivazione della funzione PHOTO è normale. Attendere fino a che la spia sare di nuovo verde prima di procedere con la prossima pouche.

Per la nostra sicurezza

Utilizzo conforme alle disposizioni

Il presente apparecchio è stato sviluppato per plastificare la carta e materiali simili alla carta. Utilizzare l'apparecchio esclusivamente a tale scopo e nel modo descritto nelle presenti istruzioni per l'uso.

Misure precauzionali per la collocazione

• L'apparecchio è destinato esclusivamento ad uso interno. Non usare all'esterno.
• Prima di collegare l'apparecchio accertarsi che la tensione di rete locale sia conforme alleindicazioni sull'apparecchio.
• Collocare l'apparecchio vicino ad una presa di corrente accessibile. Assicurarsi che l'apparecchio possa essere scollegato in qualsiasi momento alla presa di corrente.
• Predisporre il posizionamento del cavo di rete in modo tale da prevenirne lo stiramento, il calpestamento oppure il piegamento, e in maniera tale che nessuno possa caderci sopra. Fare in particolare attenzione affinché non si verificchi nessun danneggiamento della spina e della parte finale del cavo dell'apparecchio.
• Proteggere l'apparecchio alla luce diretta del sole e non collocarlo su superfici sensibili al calore, in vicinanza di condizionatori d'aria, impianti di riscaldamento o di materiali facilemente infiammabili.
  Non far cadere l'apparecchio e non sottoporlo a colpi.

Misure precauzionali durante il funzionamento

• Non lasciare mai l'apparecchio inossevato, notamment è acceso.
• Tenere l'apparecchio lontano alla portata dei bambini (pericolo di incidenti).
• Fare in modo che durante la plastificazione ci sia una Buona ventilazione (es. après la finestra).
• L'apparecchio deve essere protetto dall'umidità, e non va utilizzato in caso di guasto alla spina.
• Staccare sempre l'apparecchio afferando la spina除去 tirare il filo della corrente. Non toccare la presa con le mani bagnate.
• Staccare l'apparecchio alla corrente quandoesso non è in uso.
• Non collocare o appoggiare oggetti sull'apparecchio o introdurre corpi estranei nelle fissure di ventilazione.

Misure precauzionali per pulizia,trasporto e magazzinaggio

• Prima del trasporto pulire l'apparecchio e disinserire la spina e attendere che si raffreddi. Per il trasporto reggere la plastificatrice servendosi sempre delle impugnature laterali.
• Per la pulizia'utilizzare un panno morbido e del detergente. Non usare salviette auto-pulenti oppure solventi per la pulizia dell'apparecchio.
• In caso di guasto, si sconsiglia la riparazione in proprio dell'apparecchio. Se si rendono necessarie delle riparazioni, rivolgersi al proprio rivenditore. Consultare la dichiarazione di garanzia per ulteriori informazioni.

Consigli per dei buoni risultati

Al fine di conseguire i migliori risultati di plastificazione nonché di prevenir danni alla plastificatrice si prega di osservare le seguenti misure precauzionali:

• Le pouches hanno due lati collegati tra loro. Non plastificare mai con un solo lato della pouche.
• Introduire le pouches nell'apparecchio sempre con il lato chiuso (piegato) in avanti. Introduire la poucheURTANTODOper prelevato il documento precedente. mente plastificato.
• Non plastificare mai pouches vuote. Inserire sempre un documento nella pouche quando si plastifica.
• Non ritagliare la pouche prima della plastificazione. Dopo la plastificazione tagliare la pouche nella misura più adatta.
  Non plastificare materiali sensibili al calorie, bagnati, ondulati o increspati.
• Non plastificare materiali di spessore superiore a quanto indicate nelle istruzioni d'uso.
  Non plastificare oggetti metallici.
• Il processo di plastificazione non è reversible. Si prega di considerarecisiono quando si plastificano documenti unici.
• Accertarsi che ci sua sufficiente spazio sul retro della plastificatrice sono che il documento plastificato non si blocchi e possa essere prelevato liberamente. Sostenendo leggermente con la mano il documento sulla caldo da quello si riduce al minimo la deformazione dello stesso.
• Durante la normale plastificazione non tirare o spin-gere la pouche e non spegnere la plastificatrice.

Materiali raccomandati

• Con la vostra plastificatrice Leitz potete plastificare la maggior parte dei tipi di carta stampata, fotocopie, stampe ad inchiestro e al laser con pouches per plastificazione di 75 m (mic.) fino a 125 m con uno spessore massimo di 0,6 mm.
• Per migliorare il risultato di plastificazione nei materiali di maggiore spessore come fotografie o stampe ad inchiestro e al laser su carta stampata la plastificatrice dispone di una funzione PHOTO.
• Per ottener risultati di elevata qualità utilizzare esclusivamente pouches Leitz. Oltreutto esse assicurano un prolongamento della durata utile dell'apparecchio.

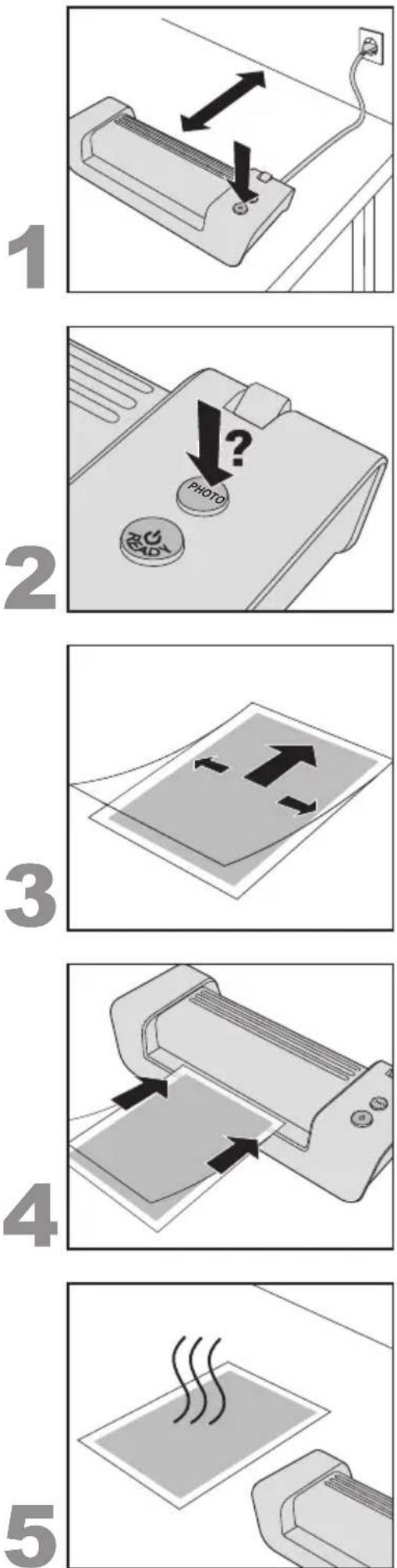

Plastificare, semplicissimo!

1. Posizioneare la plastificatrice e accenderla

• Posizione are la plastificatrice su un supporto stabile e piano (p.es. un ravolo) vicino ad una presa di corrente. Accertarsi che sul retro della plastificatrice ci sa sfferiente spazioosi che il documento plastificato non si blocchi e possa essere prelevato liberamente.
• Inserite la spina di alimentazione nella presa di corrente.
• Premere il tasto On/Off (

La spia del tasto On/Off si illumina di rosso e inizia la fase di riscaldamento. Quando la corretta temperatura è raggiunta la spia si illumina di verde.

2. Selezionare la funzione PHOTO

• Per plastificare materiali di maggiore spessore, come fotografie o stampe ad inchiostro e al laser su carta patinata, premere il tasto PHOTO (E) che si illuminerà.

Per la plastificazione di materiali più sottili (es. carta da lettera) la spia non deve essere illuminata.

3. Inserire il documento nella pouche

• Inserite il documento nella pouche. Posizioniario il più vicino possibile al lato chiuso della pouche facendo in modo che le distance siano uguali sia sul lato sinistro sia sul destro.

E' possibile, après la plastificazione tagliare su misura le pouches troppo grande.

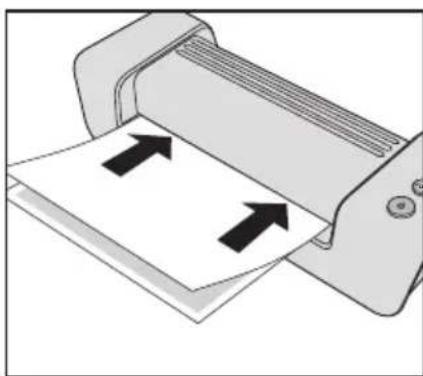

4. Procedimento di plastificazione

Importante: La plastificazione è definitiva. Prima di plastificare singoli pezzi eseguire un test di prova con un oggettoto simile.

• Quando la spia del tasto On/Off ⑤ verte, far avanzare la pouche con il lato chiuso in posizione centrale e diritta nel vassoio di alimentazione, fino a che non verrà ritratta.

Il documento plastificato viene espulso automaticamente nel vassòo di uscita. E' possibile migliorare la qualità del risultato tenendo con la mano il foglio diritto.

5. Far raffreddare il documento

• Prelevare il documento plastificato e adagiarlo a raffreddare per circa un minuto su una superficie pianà.
• Qualora non si intenda più plastificare nessun autre documento specnere l'apparecchio.

Eliminare l'intasamento della pellicola

Se si plastificano materiali non idonei o se si utilizzato pouches non raccomandate da Leitz può verificarsi un intasamento.

ATTENZIONE: Per evitare danni alla plastificatrice, è necessario estrarre la pouche prima di spegnere l'apparecchio. Procedere come segue:

• Premere la leva di sgancio verso il basso ed estrarre immediamente la pouche (vedi figura a sinistra).

• Pulire i rulli dopo agli intasamento di pellicola come descripto nel paragrafo "Manutenzione e cura".

Risoluzione di altri problemi

• La pouche presente bolle o pieghe:

Troppo calore. Nel caso in cui il tasto PHOTO sua illuminato, pre-merlo per disattivare la funzione PHOTO.

Macchie bianche o lattescenti:

Pouche e/o materiale plastificato hanno uno spessore eccessivo. Verificare che si stiano utilizzato pouches/materiali idonei (vedi Dati tecnici).

Macchie sul bordo:

• Lo spessore del documento è eccessivo per la plastificazione.

• La pouche ha uno spessore eccessivo. Verificare che si stiano utilizzato pouches idonee (vedi Dati tecnici).

Manutenzione e cura

Al fine di rimuovere residui superflui di colla dall'apparecchio, pulite regolarmente i rulli secondo la segunte procedura:

• Accendere la plastificatrice ( Attendere sono a che il tasting si illumina di verde.
• Premere il tasting PHOTO che si illuminerà.
• Piegate a metà un foglio di carta per fotocopie non utilizzato. Inserire il foglio di pulizia nella carta piegata (vedi figura A).
• Introduire la carta con il lato chiuso in posizione centrale, facenda avanzare di 3-5 volte, nel vassoio di alimentazione (vedi figura B).

Per effettuare la pulizia dell'alloggiamo:

• Disinserire la spina e attendere fino a che l'apparecchio si sare raffreddato.
• Pulire l'esterno con un panno morbido, umido e del detergente.

Garanzia di 3 anni

Le rilegatrici LEITZ sono coperte da una garanzia di 3 anni che decorre a partire alla data di acquisito.

Per averere diritto alla garanzia è indispensableile inviare unita mente alla rilegatrice LEITZ il tagliando debitamente compi lato nonché copia del documento fiscale (scontrino fiscale o fattura) che comprovi la data di acquisto. I termini di garanzia sono i seguenti:

1. Ogni rilegatrice LEITZ è garantita da tutti i difetti di materiale e/o fabbricazione per il periodo di 3 anni alla data di acquisto.
2. Non saranno accettate rilegatrici LEITZ prive di notifica zione scritta riguardante il difetto riscontrato dall'acqui rente.
3. Tutte le rilegatrici LEITZ da riparare devono essere spedite a Esselte in un imballo adeguato. Esselte declina agli responsabilità per le rilegatrici LEITZ danneggiate durante il trasporto o a causa di un imbal laggio inadeguato.
4. La manodopera e tutte le parti di ricambio necessarie alla riparazione saranno a carico del fornitore. La garanzia è soggetta alle seguenti condizioni:

a) La rilegatrice LEITZ deve essere stata utilizzata in conformità alle istruzioni d'uso allegate.
b) La spedizione della rilegatrice LEITZ deve essere effettuata in PORTO FRANCO. Esselte non si assume alcuna responsabilità in caso di danni arre CATI alla rilegatrice LEITZ o al suo smarrimento durante il trasporto.
c) La garanzia perde di validità qualora i difetti siano reputati consequencesa di incidenti, uso improprio, alte ricerca o negligenza.
d) Esselte non è responsablee per alcun danno, perdita, costo ecc. causati da imperfezioni della rilegatrice LEITZ o degli accessori.

Al fine di permettere un procedimento rapido e corretto in caso di garanzia Vi preghiamo di registrarvi in Internet andando al site: http://www.leitz.com/lamination

Data di acquireo:

No. Serie/Modello:

Acquirente:

Persona da contattare:

Indirizzo:

Telefono/Fax:

ESSELTE

Via Milano, 35

20064 Gorgonzola (MI)

Italia

Tel. [phone]

Fax:[phone]

Eliminazione di appearecchi vecchi

Quando questo significano rispetto un bidone dell'immondizia con una x è applicato su un prodotto, un imballaggio e/o i documenti allevati, alla l'odore sottostà alla Direttiva europea 2002/96/EC ed alle norme nazionali relative all'attuazione di tale Direttiva.

Direttiva e Legge impongono che apparecchi elettrici ed elettronici vecchi non possono essere gettati nei rifiuti domestici (rifiuti residuali). Al fine di garantire un'eliminazione, la preparazione e la riutilizzazione corrette, siete tenuti a consegnare gli apparecchi vecchi presso i centri di raccolta previsti a tale scopo dallo Stato.

Tramite un'eliminazione corretta di appearecchi vecchi si possono evitare danni ambientali e pericoli per la salute personale. L'eliminazione è gratuite.

Ulteriori informazioni relative all'eliminazione di apparecchi vecchi sono disponibili presso l'Amministrazione locale, l'Ufficio rifiuti oppure nel negozio in cui avete acquistato il prodotto.

Dati tecnici

Modalità di funzionamento/Sistema di riscaldamento	2 rulli riscaldati,enza carier
Velocità di plastificazione 414 mm/min
Durata preriscaldamento circa 6 min
Spessore della pellicola consigliato 80(75)-125 μm
Spessore massimo dell'oggetto da plastificare	0,6 mm
Larghezza di passaggio massima,i-Lam easy A4 / i-Lam easy A3	230 / 320 mm
Alimentazione elettrica 230 V AC
Potenza assorbita,i-Lam easy A4 / i-Lam easy A3	285 / 435 W
Peso netto,i-Lam easy A4 / i-Lam easy A3	2,1 / 2,6 kg
Dimensioni (B x T x H),i-Lam easy A4	397 x 146 x 99 mm
i-Lam easy A3	487 x 146 x 99 mm
Materiale alloggiamento ABS (Acrilico)
	Butadiene Stirolo)

Con riserva di modifiche tecniche.
