ILAM Touch A4 Turbo - Macchina per laminare LEITZ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Laminatrice
Marca	Leitz
Modello	ILAM Touch A4 Turbo
Larghezza di lavoro max.	230 mm (formato A4)
Velocità di laminazione	Fino a 700 mm/min, automatica a seconda dello spessore
Spessore del film consigliato	da 80 µm a 250 µm
Spessore max. del materiale	1 mm
Rulli	4 rulli (di cui 2 riscaldanti)
Tempo di preriscaldamento	Circa 5 minuti
Spegnimento automatico	Dopo 30 minuti di inattività
Alimentazione elettrica	230 V CA
Potenza assorbita	300 W
Materiale della scocca	ABS
Garanzia del produttore	3 anni
Funzioni principali	Rilevamento dello spessore, retrazione automatica, pulsante di retrazione manuale, spegnimento automatico
Manutenzione dei rulli	Pulizia con il cartone di pulizia fornito
Manutenzione della scocca	Panno morbido e umido con un po' di detersivo per piatti
Sicurezza	Solo per uso interno, non lasciare incustodito, scollegare prima della manutenzione
Riparabilità	Riparazione esclusivamente da parte del servizio assistenza autorizzato
Uso conforme	Laminazione di carta, fotografie, stampe laser/getto d'inchiostro

Domande frequenti - ILAM Touch A4 Turbo LEITZ

Come avviare la laminazione?

Collegare l'apparecchio, accenderlo con il pulsante On/Off. Attendere che l'indicatore di disponibilità diventi verde (circa 5 minuti). Inserire la busta per laminazione con il lato piegato per primo nella fessura di inserimento, centrata. Il documento laminato esce automaticamente dalla fessura di uscita.

Cosa fare se la busta si blocca durante la laminazione?

Il vostro apparecchio è dotato di retrazione automatica che restituisce la busta dalla fessura di inserimento. È anche possibile tenere premuto il pulsante di retrazione per una retrazione manuale. Tirare delicatamente sulla busta per facilitare il movimento.

Quale spessore di busta posso utilizzare?

Le buste consigliate hanno uno spessore da 80 a 250 micron. Lo spessore massimo del documento da laminare (busta inclusa) è di 1 mm.

Posso laminare oggetti metallici?

No, non laminare alcun oggetto metallico. L'apparecchio è progettato solo per carta, fotografie e stampe simili.

Come pulire i rulli dell'apparecchio?

Utilizzare il cartone di pulizia fornito. Piegare un foglio di carta per fotocopie a metà, posizionare il cartone all'interno, quindi inserire il tutto 3-5 volte nella fessura di inserimento, con il lato piegato per primo, quando l'apparecchio è caldo e acceso.

Cosa significa una spia rossa lampeggiante?

Un lampeggio rosso indica che la retrazione automatica o manuale è in corso. La busta sta venendo restituita dalla fessura di inserimento.

Quanto tempo occorre perché l'apparecchio sia pronto?

Il preriscaldamento dura circa 5 minuti. La spia passa dal rosso al verde quando viene raggiunta la temperatura di esercizio.

Posso interrompere una laminazione in corso?

Sì, se la busta non è ancora uscita dalla fessura di uscita, è possibile premere il pulsante di retrazione per farla tornare indietro. Se è già uscita, il pulsante di retrazione la farà avanzare ulteriormente.

Cosa fare in caso di interruzione di corrente durante la laminazione?

Dopo il ritorno della corrente, riaccendere l'apparecchio. La retrazione automatica si attiva per 30 secondi per restituire la busta dalla fessura di inserimento. Attendere che la spia verde si accenda per continuare.

Qual è la durata della garanzia?

Leitz offre una garanzia di 3 anni dalla data di acquisto, contro qualsiasi difetto di fabbricazione. Conservare la prova d'acquisto e registrare l'apparecchio sul sito Leitz.

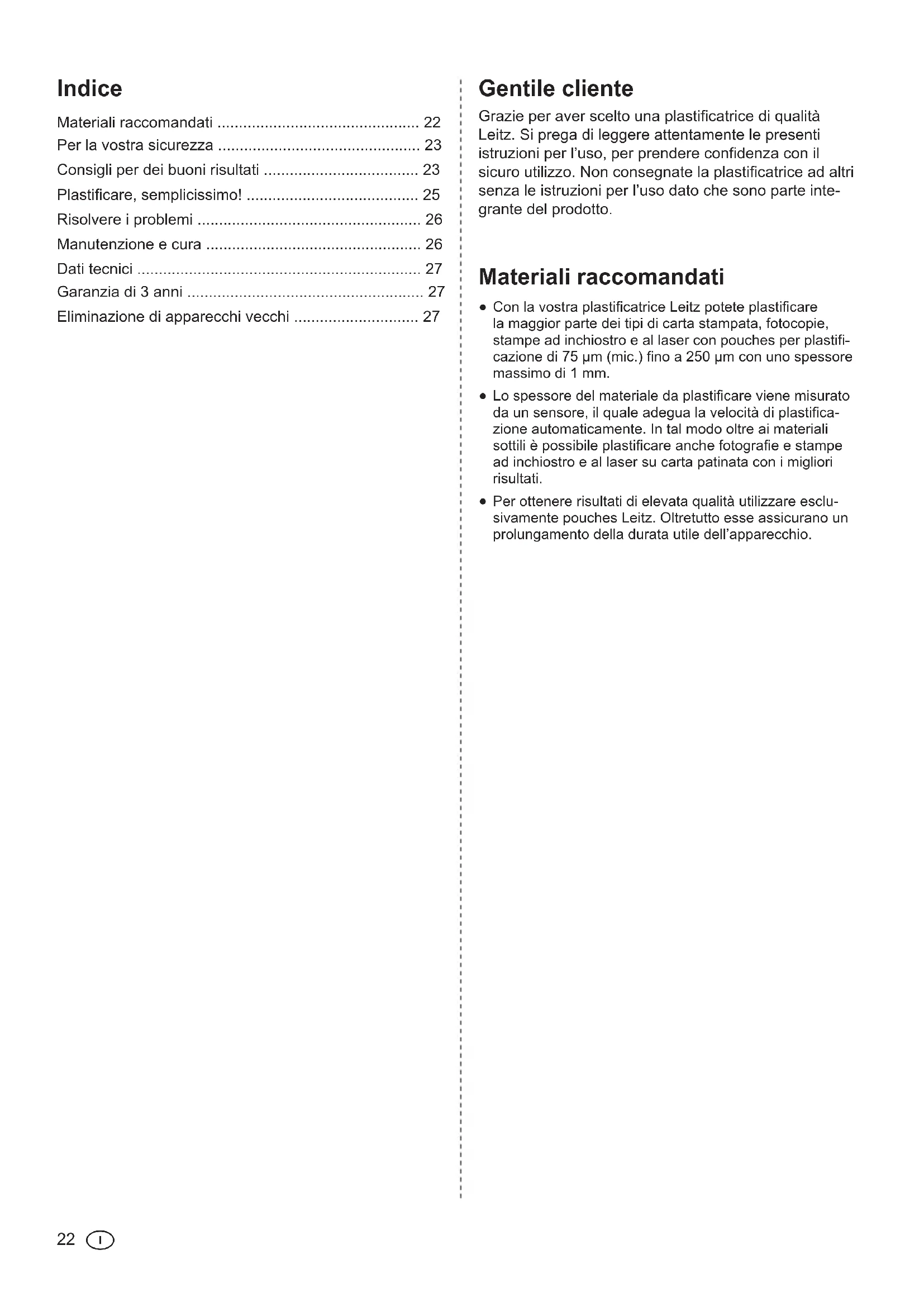

MANUALE UTENTE ILAM Touch A4 Turbo LEITZ

Istruzioni per l'uso

E Instrucciones

Materiali raccomandi 22

Per la nostra sicurezza 23

Consigli per dei buoni risultati 23

Plastificare,semplicissimo! 25

Risolveri problemi 26

Manutenzione e cura 26

Dati tecnici 27

Garanzia di 3 anni 27

Eliminazione di apparecchi vecchi 27

Gentile cliente

Grazie per aver scelto una plastificatrice di qualità Leitz. Si prega di leggere attendamente le presenti istruzioni per l'uso, per prendere confidenza con il sicuro utilizzato. Non consignate la plastificatrice ad altri除去 le istruzioni per l'uso dato che sono parte integrante del prodotto.

Materiali racomandati

• Con la vostra plastificatrice Leitz potete plastificare la maggior parte dei tipi di carta stampata, fotocopie, stampe ad inchiestro e al laser con pouches per plastificazione di 75~ m (mic.) fino a 250~ m con uno spessore massimo di 1 mm.
• Lo spessore del materiale da plastificare viene misurato da un sensore, il quale adegua la velocità di plastificazione automaticamente. In tal modo altri ai materiali sottili è possibile plastificareanche fotografia e stampe ad inchiestro e al laser su carta patinata con i migliorori risultati.
• Per ottener risultati di elevata qualità utilizzato esclusivamente pouches Leitz. Oltreutto esse assicurano un prolongamento della durata utile dell'apparecchio.

Per la nostra sicurezza

Utilizzo conforme alle disposizioni

Il presente appearecchio è stato sviluppato per plastificare la carta e materiali simili alla carta. Utilizzare l'apparecchio esclusivamente a tale scopo e nel modo descrizione nelle presenti istruzioni per l'uso.

Misure precauzionali per la collocazione

• L'apparecchio è destinato esclusivamento ad uso interno. Non usare all'esterno.
• Prima di collegare l'apparecchio accertarsi che la tensione di rete locale sia conforme alleindicazioni sull'apparecchio.
• Collocare l'apparecchio vicino ad una presa di corrente accessibile. Assicurarsi che l'apparecchio possa essere scollegato in qualsiasi momento alla presa di corrente.
• Predisporre il posizionamento del cavo di rete in modo tale da prevenirne lo stiramento, il calpestamento oppure il piegamento, e in maniera tale che nessuno possa caderci sopra. Fare in particolare attenzione affinché non si verificchi nessun danneggiamento della spina e della parte finale del cavo dell'apparecchio.
• Proteggere l'apparecchio alla luce diretta del sole e non collocarlo su superfici sensibili al calore, in vicinanza di condizionatori d'aria, impianti di riscaldamento o di materiali facilemente infiammabili.
  Non far cadere l'apparecchio e non sottoporlo a colpi.

Misure precazionali durante il funzionamento

• Non lasciare mai l'apparecchio inossevato, notamment è acceso.
• Tenere l'apparecchio lontano alla portata dei bambini (pericolo di incidenti).
• Fare in modo che durante la plastificazione ci sia una Buona ventilazione (es. après la finestra).
• L'apparecchio deve essere protetto dall'umidità, e non va utilizzato in caso di guasto alla spina.
• Staccare sempre l'apparecchio afferando la spina除去 tirare il filo della corrente. Non toccare la presa con le mani bagnate.
• Staccare l'apparecchio alla corrente quandoesso non è in uso.
• Non collocare o appoggiare oggetti sull'apparecchio o introdurre corpi estranei nelle fissure di ventilazione.

Misure precauzionali per pulizia,trasporto e magazzinaggio

• Prima del trasporto pulire l'apparecchio e disinserire la spina e attendere che si raffreddi. Per il trasporto reggere la plastificatrice servendosi sempre delle impugnature laterali.
• Per la pulizia'utilizzare un panno morbido e del detergente. Non usare salviette auto-pulenti oppure solventi per la pulizia dell'apparecchio.
• In caso di guasto, si sconsiglia la riparazione in proprio dell'apparecchio. Se si rendono necessarie delle riparazioni, rivolgersi al proprio rivenditore. Consultare la dichiarazione di garanzia per ulteriori informazioni.

Consigli per dei buoni risultati

Al fine di conseguire i migliori risultati di plastificazione nonché di prevenir danni alla plastificatrice si prega di osservare le seguenti misure precauzionali:

• Le pouches hanno due lati collegati tra loro. Non plastificare mai con un solo lato della pouche.
• Introduire le pouches nell'apparecchio sempre con il lato chiuso (piegato) in avanti. Introduire la poucheURTANTODOper prelevato il documento precedente. mente plastificato.
• Introduire i piccoli oggetti, come i biglietti da visita, sempre in posizione centrale (sotto la spia di funzionamento).
• Non plastificare mai pouches vuote. Inserire sempre un documento nella pouche quando si plastifica.
• Non ritagliare la pouche prima della plastificazione. Dopo la plastificazione tagliare la pouche nella misura più adatta.
  Non plastificare materiali sensibili al calorie, bagnati, ondulati o increspati.
• Non plastificare materiali di spessore superiore a quanto indicate nelle istruzioni d'uso.
  Non plastificare oggetti metallici.
• Il processo di plastificazione non è reversible. Si prega di considerarecisiono quando si plastificano documenti unici.
• Durante la normale plastificazione non tirare o spin-gere la pouche e non spegnere la plastificatrice.

Panorama della plastificatrice

L'alella frontale si può ribaltare. Qui trovate una figura che potrete osservare durante lagettura delle presenti istruzioni per l'uso.

A Vassoio di alimentazione - Introduire qui la poche con il documento da plastificare in posizione centrale. Per una custodia salvaspazio il supporto di quello vassoio è richiudibile.
B Vassoio di uscita - Qui viene espulso il documento plastificato. Per una custodia salvaspazio richiudere il supporto. In caso di carenza di spazio è possibile plastificare perché dover ribaltare il supporto. In quello caso è necessario estrarre manually il documento tenendolo inclinato verso l'alto per evitare che si blocchi.
Cavo / spina - Da collegare ad una presa di corrente idonea. Osservare le avventenze di sicurezza riportate nel presente manuale.
Tasto di ritorno - Attivare mediante quello tasto il ritorno manuale Ciò consente ad esempio di evitare che il processo di plastificazione di un documento prelevato di traverso prosegua. Supportare il ritorno tendendo con cautela la pouche. Durante il ritorno la spia rossa di funzionamento lampeggia. Il ritorno termina non appena si smette di premere il tasto. Importante: quando la pouche ha quasi Completely lasciato la plastificatrice tramite il vassoio di uscita, premendo il tasto,essa continua a scorrere e non avviene il ritorno.
E Tasto On/Off Mediente questo tasto si accende (spia illuminata) e si spegne la plastificatrice (spia non illuminata). Se non è in corso nessunprocesso di plastificazione, dopo 30 minuti, la plastificatrice si spegne. (funzione risparmio energia)
F Rilevamento di intasamento di pellicola con ritorno automatico - la plastificatrice Leitz è provvista di sensori in grado di supportare l'estrazione della pouche dall'apparecchio in caso di rischio o di effettivo intasamento della pellicola. La segunte tabella在哪来 reagisce la plastificatrice in determinate situazioni.

Situazione Reazione della plastificatrice

Durante la plastificazione la pouchesì inceppa nella parte anteriore della plastificazione.	Il ritorno automatico viene attivato e la pouche viene espulsa tramite il vassoio di uscita. Supportare il ritorno tendendo con cautela la pouche. Non appena la poucheclassica l'area di rilevamento del sensore la plastificazione si spegne automaticamente per impedire che la pouche venga nuovamente ritratta. Per plastificare di nuovo riaccendere l'apparecchio.
Durante la plastificazione l'utente spagne l'apparecchio, la corrente cade o l'apparecchio viene alti-menti sconnessodall'alimentazione elettrica.	Dopo la riaccensione della plastificazione il ritornoiene attivato per 30 secondi al fine di espellere la pouchetramite il vassoio di alimentazione. Non appena la spia di funzionamento si illumina è possibile procedere con la plastificazione.

Importante:Pulire i rulli dopo agli intasamento di pellicola come descripto nel paragrafo "Manutenzione e cura".

Sensore di spessore con regolazione di velocità - La plastificatrice dispone di un sensore in grado di rilevare lo spessore del materiale da plastificare e di adeguare opportunamente la velocità di plastificazione. In tal modo tutti i materiali consentiti, alla normale carta per fotocopie alle fotografie o alle stampe patinate ad inchiestro e al laser vengono plastificati in maniera ottimale.
Spia di funzionamento (a quattro livelli) - Le tre lampadine rosse e la lampadina verde hanno il seguente significato:

3 lampadine rosse	Riscaldamento (ancora circa 5 minuti)
2 lampadine rosse	Riscaldamento (ancora circa 3 minuti)
1 lampadina rossa	Riscaldamento (ancora circa 1 minuto)
Lampadina verde	Pronta per la plastificazione
3 lampadine rosse, lampeggianti	Ritorno automatico o manuale

Se durante la laminazione si accende una spia di colore rosso, ciò significica che la temperature di laminazione è scesa troppo oppure che i sensori vengono ricalibrati automaticamente. Questo comportamento è normale. Attendete semplicamente il foglio seguente fino a quando non si accende la spia di colore verde.

Plastificare, semplicissimo!

1. Collocare la plastificatrice e collegarla

• Posizione are la plastificatrice su un supporto stabile e piano (p.es. un ravolo) vicino ad una presa di corrente. Accertarsi che sul retro della plastificatrice ci sa sfferiente spazioosi che il documento plastificato non si blocchi e possa essere prelevato liberamente.
• Ribaltare i supporti dei vassoi di uscita e di alimentazione.
• Inserite la spina di alimentazione nella presa di corrente.

2.Accendere

• Premere il tasting On/Off the si illuminerà.

La spia di funzionamento si illumina di rosso e inizia la fase di riscaldamento.

Non appena tutte le lampadine rosse sono spente e la lampadina verde accesa, la temperatura di esercizio è raggiunta e la plastificatrice è pronta.

3. Inserire il documento nella pouche

• Inserite il documento nella pouche. Posizioniario il più vicino possibile al lato chiuso della pouche facendo in modo che le distanze siano uguali si sul lato sinistro sia sul destro.

E' possibile, après la plastificazione tagliare su misura le pouches troppo grandi.

4. Procedimento di plastificazione

Importante:La plastificazione è definitiva. Prima di plastificare singoli pezioni eseguire un test di prova con un oggetto simile. Spingere gli oggetti più piccoli sempre verso il centro del vassoio di alimentazione in modo tale che dati vengano rilevati dal sensore di spessore.

• Quando la spia di funzionamento si illumina di verde, far avanzare la pouche con il lato chiuso in posizione centrale e ben diritta nel vassoio di alimentazione, fino a che non verrà ritratta.

Il documento plastificato viene espulso automaticamente nel vassòo di uscita.

5. Far raffreddare il documento

• Prelevare il documento plastificato e adagiarlo a raffreddare per circa un minuto su una superficie pianà.
• Qualora non si intenda più plastificare nessun autre documento specnere l'apparecchio.

Risolveri problemi

Riestrarre una pouche prelevata di traverso

• Tenere premuto il tasto di ritorno.

La pouche viene nuovamente espulsa tramite la fessura di uscita.

Supportare il ritorno tendendo con cautela la pouche.

Il ritorno termina non appena si smette di premere il tasto.

Problema Causa Aiuto

Premendo il tasting di ritorno la pouche non viene espulsa a nitroso, bensi alla continua a scorrere.	Reazione normale perché la pouche ha più lasciato la parte anteriore della plastificatrice.	Nessuna
La plastificatrice opera sempre con la stessa velocità a prescindere dallo spessore.	Sensore di spessore difettoso Far esquire un controllo della plastificatrice dal servizio di assistenza clienti.

Manutenzione e cura

Al fine di rimuovere residui superflui di colla dall'apparecchio, pulite regolarmente i rulli secondo la segunte procedura:

• Accendere la plastificatrice ( Attendere sono a che la spia di funzionamento si illumina di verde.

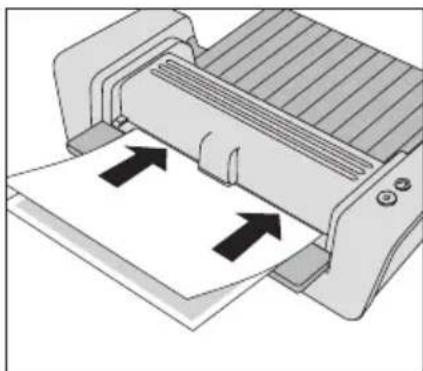

• Piegate a metà un foglio di carta per fotocopie non utilizzato. Inserire il foglio di pulizia nella carta piegata (vedi figura A).
• Introduire la carta con il lato chiuso in posizione centrale, facenda avanzare di 3-5 volte, nel vassoio di alimentazione (vedi figura B).

Per effettuare la pulizia dell'alloggiamento:

• Disinserire la spina e attendere sono a che l'apparecchio si sare raffreddato.
• Pulire l'esterno con un panno morbido, umido e del detergente.

Garanzia di 3 anni

Le rilegatrici LEITZ sono coperte da una garanzia di 3 anni che decorre a partire alla data di acquisito.

Per averere diritto alla garanzia è indispensableibile inviare unita mente alla rilegatrice LEITZ il tagliando debitamente compi lato nonché copia del documento fiscale (scontrino fiscale o fattura) che comprovi la data di acquisito. I termini di garanzia sono i seguenti:

1. Ogni rilegatrice LEITZ è garantita da tutti i difetti di materiale e/o fabbricazione per il periodo di 3 anni alla data di acquisto.
2. Non saranno accettate rilegatrici LEITZ prive di notificza zione scritta riguardante il difetto riscontrato dall'acqui rente.
3. Tutte le rilegatrici LEITZ da riparare devono essere spedite a Esselte in un imballo adeguato. Esselte declina agli responsabilità per le rilegatrici LEITZ danneggiate durante il trasporto o a causa di un imbal laggio inadeguato.
4. La manodopera e tutte le parti di ricambio necessarie alla riparazione saranno a carico del fornitore. La garanzia è soggetta alle seguenti condizioni:

a) La rilegatrice LEITZ deve essere stata utilizzata in conformità alle istruzioni d'uso allegate.
b) La spedizione della rilegatrice LEITZ deve essere effettuata in PORTO FRANCO. Esselte non si assume alcuna responsabilità in caso di danni arre CATI alla rilegatrice LEITZ o al suo smarrimento durante il trasporto.
c) La garanzia perde di validità qualora i difetti siano reputati consequencesa di incidenti, uso improprio, altezza o negligenza.
d) Esselte non è responsablee per alcun danno, perdita, costo ecc. causati da imperfezioni della rilegatrice LEITZ o degli accessori.

Al fine di permettere un procedimento rapido e corretto in caso di garanzia Vi preghiamo di registrarvi in Internet andando al dato: http://www.leitz.com/lamination

Data di acquireo:

No. Serie/Modello:

Acquirente:

Persona da contattare:

Indirizzo:

Telefono/Fax:

ESSELTE

Via Milano, 35

20064 Gorgonzola (MI)

Italia

Tel. [phone]

Fax. [phone]

Eliminazione di appearecchi vecchi

Quando questo significano rispetto un bidone dell'immondizia con una x è applicato su un prodotto, un imballaggio e/o i documenti allevati, alla l'odore sottostà alla Direttiva europea 2002/96/EC ed alle norme nazionali relative all'attuazione di tale Direttiva.

Direttiva e Legge impongono che apparecchi elettrici ed elettronici vecchi non possono essere gettati nei rifiuti domestici (rifiuti residuali). Al fine di garantire un'eliminazione, la preparazione e la riutilizzazione corrette, siete tenuti a conseignerare gli apparecchi vecchi presso i centri di raccolta previsti a tale scopo dallo Stato.

Tramite un'eliminazione corretta di appearecchi vecchi si possono evitare danni ambientali e pericoli per la salute personale. L'eliminazione è gratuite.

Ulteriori informazioni relative all'eliminazione di apparecchi vecchi sono disponibili presso l'Amministrazione locale, l'Ufficio rifiuti oppure nel negozio in cui avete acquistato il prodotto.

Dati tecnici

Modalità di funzionamento/ Sistema di riscaldamento	4 rulli, di cui 2 riscaldati sono carrier
Velocità di plastificazione	Automatica mediante il sensore di spessore (mass. 700 mm/min)

Durata preriscaldamento circa 5 min
Interruzione automatica dopo 30 minuti
Spessore della pellicola consigliato 80(75)-250 μm
Spessore massimo dell'oggetto da plastificare	1 mm
Larghezza di passaggio massima i-Lam touch A4 TURBO	230 mm
i-Lam touch A3	320 mm
Alimentazione elettrica 230 V AC
Potenza assorbita i-Lam touch A4 TURBO	300 W
i-Lam touch A3	460 W
Peso netto i-Lam touch A4 TURBO	3,9 kg
i-Lam touch A3	5,1 kg
Dimensioni (BxTxH), i-Lam touch A4 TURBO	414 x 217 x 143 mm
i-Lam touch A3	524 x 217 x 144 mm

Materiale alloggiamento ABS (Acrilico Butadiene Stirolo)

Ci si riserva la facoltà di apportare modifiche tecniche.
