| Tip de produs | Mașină de laminat (plastifiant) |
| Marcă | Leitz |
| Model | ILAM Touch A4 Turbo |
| Lățime de lucru max. | 230 mm (format A4) |
| Viteză de plastifiere | Până la 700 mm/min, automat în funcție de grosime |
| Grosimea filmului recomandată | 80 µm până la 250 µm |
| Grosimea max. a materialului | 1 mm |
| Role | 4 role (din care 2 încălzite) |
| Timp de preîncălzire | Aproximativ 5 minute |
| Oprire automată | După 30 de minute de inactivitate |
| Alimentare electrică | 230 V CA |
| Putere consumată | 300 W |
| Materialul carcasei | ABS |
| Garanție producător | 3 ani |
| Funcții principale | Detectare grosime, retur automat, buton de retur manual, oprire automată |
| Întreținerea rolelor | Curățare cu cartonul de curățare furnizat |
| Întreținerea carcasei | Lavetă moale și umedă cu puțin detergent de vase |
| Siguranță | Utilizare doar în interior, nu lăsați nesupravegheat, deconectați înainte de întreținere |
| Reparabilitate | Reparare exclusiv de către serviciul de service autorizat |
| Utilizare conformă | Plastifiere hârtie, fotografii, printuri laser/cerneală |
Întrebări frecvente - ILAM Touch A4 Turbo LEITZ
Întrebările utilizatorilor despre ILAM Touch A4 Turbo LEITZ
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mașină de laminat în format PDF gratuit! Găsiți manualul dvs. ILAM Touch A4 Turbo - LEITZ și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. ILAM Touch A4 Turbo mărcii LEITZ.
MANUAL DE UTILIZARE ILAM Touch A4 Turbo LEITZ
Overblick over din laminator
For din sikkerhet 53
Tips for gode resultater 53
Ganskeenkeltlaminere! 55
Utbedre problemer 56
Sugestii pentru rezultate bune 125
Laminarea - foarte simplu! 127
Remedierea problemelor 128
Intretinerea sI ingrijirea 128
Date tehnice 129
3ani garante 129
Eliminarea deseurile de echipamente electrice si electronice (DEEE) 129

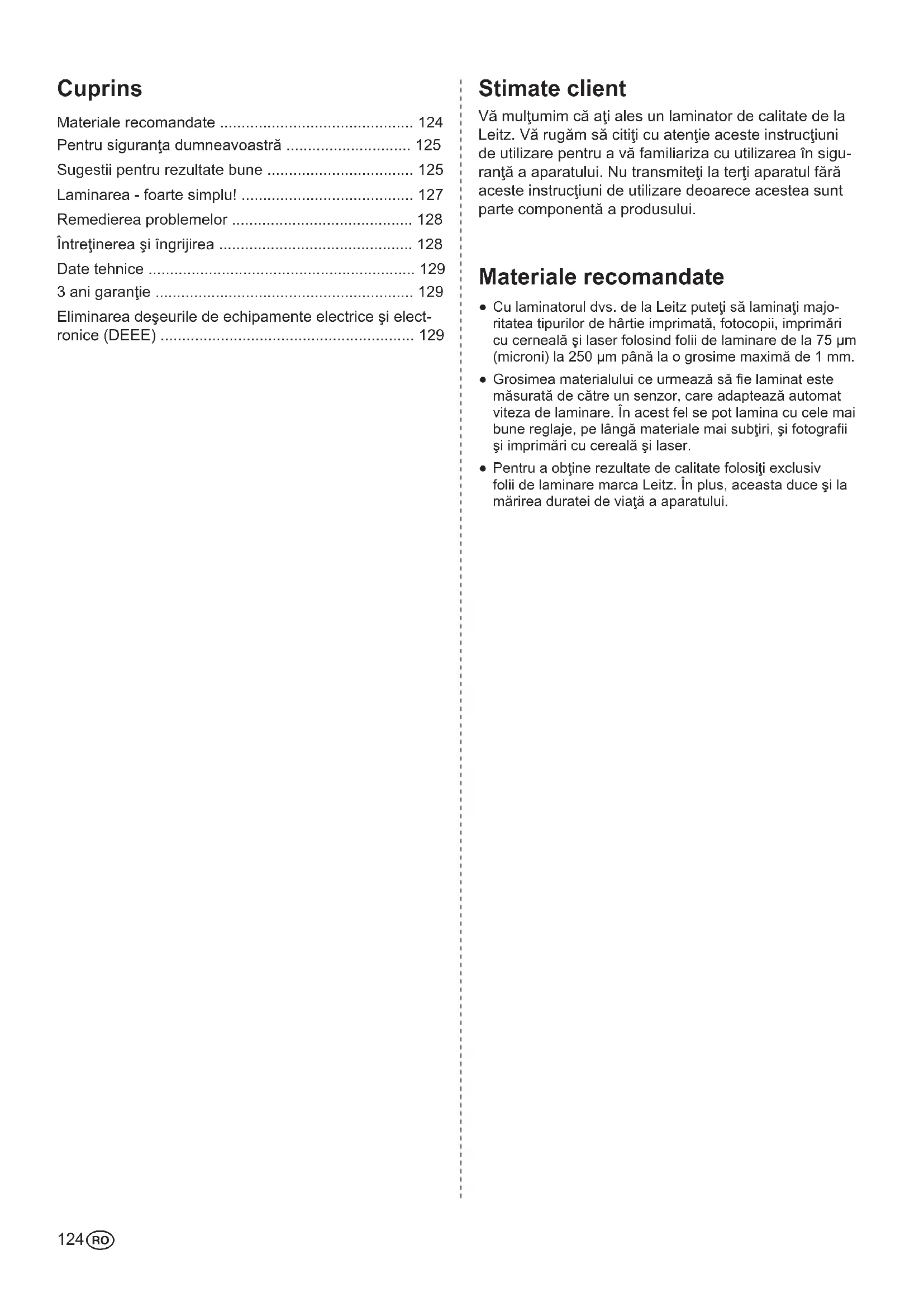

Stimate client
Vã multumim ca ati ales un laminator de calitate de la Leitz. Vã rugam sa cititi cu atentie aceste instruktiani deutilizare pentru a va familiariza cuutilizarea in siguranta a aparatului. Nu transmiteti la terti aparatul fara aceste instruktiani deutilizare deoarece acestea sunt parte componenta a produsului.
Materialirecommandate
Cu laminatorul dvs. de la Leitz puteti sa laminati majoritatea tipurilor de hartie imprimata, fotocopi, imprimari cu cernealä si laser folosind folii de laminare de la 75 m (microni) la 250~ panla o grosime maxima de 1 mm.
Grosimea materialului ce urmeazsa fie laminat este masurata de catre un senzor, care adapteazaa automat viteza de laminare. In acest fel se pot lamina cu cele mai bune reglaje, pe langa materiale mai subtiri, si fotografii si imprimari cu cerealala si laser.
- Pentru a obtine rezultate de calitate folositi exclusiv folii de laminare marca Leitz. In plus, aceasta duce si la marirea duratei de viaa a aparatului.
Pentru siguranta dumneavoastr
Suggestii pentru rezultate bune
Utilizarea conform destinatiei produsului
Acest aparat este destinat pentru laminarea hartiie sau a materialelor asemanatoare cu harti. Folosi-l numai in acest scop si aca cum este descriis in Instructiunea de folosire de fata.
Māsuri preventive la instalare
- Aparatul a fost conceput pentru a fi Utilizat doar in incaperi. Nu folosiţi aparatul in aer liber.
- Inainte de conectare asigurati-va că tensiunea de retea coincide cu specificătiile de pe aparat.
- Amplasati aparatul in apropierea unei prize uşor accesibile. Asiguratí fertul ca aparatul să se poata scoate oricând din priză.
- Pozaţi cablul electric astfel incât să nu se poata intinde, strivi sa rupeși astfel incât să prevenți impiedicarea. Aveti grijă in special să nu survină deteriorărla stecărșla cablul de alimentare al aparatului.
- Nu expuneti aparatul direct la razele solare si nu-l asezati pe suprafete sensibile la caldur, in apropierea caloriferelor, aparatelor de aer conditionat sau a substantelor uor inflamabile
- A nu se lasa aparatul sa cada sau sa fie expus la socuri.
Māsuri preventive in timpul functionārii
- Nu lasati niciodata ā aparatul nasupravegheat in timpe este popcornit.
- A nu se lasa la indemàna copiilor (Pericol de rànire!).
- In timpul laminarii se asigura o bună ventilatie (de ex. se descide fereastra).
Protejati aparatul impotrivama umezeliis niu-lutilizati dacariza saucablul electric sunt deteriorate. - Scoatei-l cu grijă din priză, prinzând de stecăr si nu tragând de cablu. Nu atingeti stecărul dacă aveti mai-nile unde.
- Atunci cánd nu este in functiune, aparatul trebuie scos din przy.
- A nu se aseza obiecte pe aparat si a nu se introduce corpuri straine in fantele de aerisure.
Māsuri preventive la curătare, transport Şi deposizare
- Inainte de transport, curâtareși depositare se scoate stecărul din prizăși se lasă aparatulși se răceasca. Laminatorul se prinde pentru transport intotdeauna de locăsurile laterale de prindere.
- Pentru curătire se folosește o lavetă moale, umedăși putin detergent. Nu curătăi cu servețele umede sau alte substanțe chimice care ar putea distruge supra-fata.
- Nu descideţi carcasăși nu incercataşi reparati sin-guri aparatul. Pentru reparati, contactaşi furnizorul dvs. Pentru informatici suplimentare, citiţi declarata de garantie.
Pentru a obtine cel mai bun rezultat al laminarii si pentru a se evita deteriorarea laminatorului, va rugam sa respectati urmatoarele masuri de prevenire:
- Foliile de laminare constau din doua parti care sunt legate intre ele. Nu folosiţi niciodata pentru laminare doar o singură parte.
- Foliile de laminare se introduc intotdeuna cu latura inchisa (pliata) in aparat. Folia de laminat se introduce in aparat dupa ce documentul laminat anterior a fost scos.
- Documentele mici precum cartile de vizita se introduc intotdeauna pe lijloc (sub indicatorul de fonctionare).
- Nu laminati niciodata foliile goale. Cand laminati, introduci intotdeauna un document in folie.
- Nu tāiṭi folia inainte de laminare. Tāiṭi folia la dimensiunea dorita dupa laminare.
- Nu se lamineazā materiale sensibile la caldurā, materiale ude, ondulate sau cutate.
- Nu se laminează materiale cu grosime mai mare decât cea specificata in acesto instructiuni.
- Nu se lamineaza Objects metalice.
- Procesul de laminare nu este reversibil. Va rugam să tiniţi cont de acessest fapt atunci cand laminați docu- mente unice.
- In timpul unui proces normal de laminare, folia nu se trage si nu se impinge, iar laminatorul nu trebuie oprit.
Laminatorul dvs. vazut in ansamblu
Pagina de coperta din fata puteti sa o pliati in afara. Acolo gasiti o figura pe care puteti sa va uita t in temp ce citti aceste instrutiuni deutilizare.
A Fantă de introducere - Aici introduci pe miglior folia cu documentul ce urmează a fi laminat. Pentru economia de spatji la depositare, capacul acesti fante este rabatabil.
B Tava de iesire - Aici este scos documentul laminat. Pentru economia de spatiu la depositare, rabataci capacul. In caz de spatiu redus la locul de functiOnare, puteti sa laminati si fara sa desfaceti capacul. In acest caz trebuie sa ghidati cu mana documentul laminat oblic in sus pentru a nu se bloca.
Cablul de curent/stecarul-Conectati-I la o przy corespunzatoare. Respectati instructiunile de siguranta din acest manual de utiliser.
D Butonul de anulare - Cu acest buton activati anularea manuală. Cu acesta puteti, de exemplu, sa evitati ca un document tras oblic să se lamineze în continuare. Ajutati procesul de anulare prin tragerea cu grijă a foliei de laminare. In tampul procesului de anulare pälpaie lumina rosie a indicatorului de fonctionare. Anularea se incheie deindhă ce ati eliberat butonul. Important: Dacă folia de laminare a părsitaprope complet laminatorul prin tava de iesire, aceasta va fi transporteță în continuare chiardacă se apasa butonulși nu va mai are loc nicio anulare.
E Butonul de pornography/oprine Cu acesta por-niti (butonul se aprinde) si opriti (butonul nu este aprins) laminatorul. Dacă nu se laminează, laminatorul se decuplează automat după 30 minute (functie de reducere a consumului).
F Recunoasterea blocajelor de folii cu anulare automata - Laminatorul dvs. Leitz este dotat cu senzori care va ajut, in caz de blocaj efectiv sau iminent, sa indeparta folia de laminat din aparat: Urmatorul tabel va indicacum reactioneaza laminatorul in anumite situati.
Situatie Reactia laminatorului
La laminare, folia rămâne blocata in partea frontală a laminatorului.
Se activează anularea automata, iar folia de laminare se evacuează din nou prin fanta de introducere. Ajutati procesul de anulare prin tragerea cu grijă a foliei. De indată ce folia a părsit domeniul frontal al senzorului, laminatorul se decuplează automat pentru a se preveni o nouă tragere spre interior a foliei. Pentru o nouă laminare, porniti din nou aparatul.
In tampul laminarii,
utilizatorul oprește
aparatul, se
oprește curentul
sau aparatul este
scos din priza
printr-o alta imprejuure.
După repornirea laminatorului se activează anularea tamp de 30 secunde pentru a scoate folia prin fanta de introducere. De indată ce se aprinde lumina verde a indicatorului, puteti să laminati în continuare ca de obicei.
Important: Curatai valturile dupa ficare blocaj de folii, a sa cum este descriis in sectiunea "Intretinere si curatire".
⑥ Senzorul de grosime cu adaptarea vitezei -
Laminatorul dvs. Leitz dispune de un senzor care recunooste grosimea materialului de laminare si iisi adaptează viteza de laminare in mod corespunzător. In acest fel, toate materialele indicate pentru laminare, de la hartie normală de copiator până la fotografii sau imprimări cu cerneală sau laser, se vor lamina in mod optim.
Indicator de fonctionare (patru trepte) - Cele trei beculete roşii si beculețul verde ale indicatorului de fonctionare au următoarele semnificati:
| 3 becuulețe roșii | Încălzire (încă 5 minute) |
| 2 becuulețe roșii | Încălzire (încă 3 minute) |
| 1 becuuleț.roșu | Încălzire (încă 1 minut) |
| Beculeț verde | Pregătit pentru laminare |
| 3 becuulețe roșii, intermittent | Anulare automată sau manuală |
Dacă pe parcursul laminării se aprinde pentru scurt temp un bec roşu, aceasta inseamnă ca temperatura de laminare a scazut prea mult sau ca senzorii se recalibrează automat. Această situție este normală. Așteptați cu laminarea următoarei folii până cand se aprinde din nou becul verde.
Laminarea - foarte simplu!
1. Asezarea si conectarea laminatorului
- Asezati laminatorul pe o suprafata plana si stabila (de ex. pe masă) in aproprierea unei prize. Asigurați-vă ca in spatele laminatorului este spatiu sufficient, astfel incât documentul laminat sa nu fie blocatși sa poța fi scos cu usurinta.
- Desfaceti capacele de la fanta de introducere si tava de ieire.
- Introduciţi stecărul in przyza.
2. Pornirea aparatului
- Apasati butonul de pornire/opriere (stfel incat sα se aprindabecul acestuia.
Se aprinde lumina rosie a indicatorului de fonctionare, iar laminatorul se incalzește.
După ce s-au stins toate beculetele roşii si se aprinde beculețul verde, temperatura de lucru este atinsă, ia r aparatul este pregătit pentru laminare.
3. Introducerea documentului in folia de laminare
- Introduciţi documentul in folia de laminare. Aranjaţi documentul CAT maiaprope de marginea pliată a foliei si lasati distante egale in stânga si in dreapta.
Foliile prea mari se pot tăia după laminare.
4. Laminarea
Important:Laminarea este definitiva. Inainte de laminarea propriuzisa testa procesul pe un document asemanator.Docentele mai mici se introduc intotdeauna in mijlocul fantei de introducere pentru ca acestea sa poata fi recunoscute de senzorul de grosime.
- Daca este aprinsa lumina verde a indicatorului de fonctionare, impingeti in fata si drept folia de laminare cu partea pliata in fanta de introducere, pana ce aceasta este trasa inauntru.
Documentul laminat este evacuat automat pe tava de ieire.
5. Lásarea documentului laminat să se răceasca
- Scoatei documentul laminat 山 lasati-l sa se raceasca circa un minut pe o suprafata plana.
- Dacă nu mai aveți documente de laminat, opriți aparatul.
Remedierea problemelor
Scoaterea unei folii de laminare trase oblic
Tineti apasat butonul de anulare.
Folia va iesi prin fanta de introducere.
- Ajutati procesul de anulare prin tragerea cu grijă a foliei de laminare.
Anularea se incheie de indata ce eliberati butonul.
Problema Cauza Soluta
La apásarea butonului de anulare, folia de laminare nu este scoasa in sens invers, ci este transporte?a in continuare.
Este un comportament normal Fara solutie. deoarece folia a parasit alla partea frontala a laminatorului.
Laminatorul functioneaza tot cu aceeasi viteza independente de grosimea materialului.
Senzor de grosime defect Va rugam sa ducei laminatorul pentru verificare la serviciul clienti.
Intretnerea 山 ingrijirea
Pentru a indeparta surplusul de adeziv din aparat, curatai valturile in mod regulat conform descririeri de mai jos:
- Porniti laminatorul (Astepta) pană ce se aprinde lumina verde a indicatorului de fonctionare.
- Pliati la miglior o foiae de harti nefolosita de copiator. Introduceci cartonul de curatare inclus in harti pliata (a se vedea figura A).
- Introduciţi harti cu partea inchisă de 3-5 ori peșjloc, in fanta de introducere (a se vedea figura B).
Pentru acurata carcasa:
- Scoatei stecarul din prizăși asteptaşi până ce se răcește aparatul.
- Stergeti exteriorul cu o lavetă moaleși umedăși puțin detergent.
3 ani garantie
In caz de stricaciune, trimiteti impreunacu aparatul.
- Garantia careincepe la data cumpararii acoperà toate deficienteile de material si/sau de fabricatie ale aparatelor.
- Daca o revendicatu, va rugam sa ne descrieti defectul in scris.
- In caz de revendicare a garantiei, aparatele se vor trimite la ESSELTE impreu-na cu acest tichet de garantie, intr-un ambalaj adecovat. ESSELTE nu-si asuma raspunderea pentru pagubele survenite pe timpul transportului datorită unui ambalaj necorespunzator.
- Ne obligām prin garantia de fata sā Ṥnlocuim piesele defecte.si sa efectuam lucrārile de reparatiñ necessities. Pe lángā aceasta, pentru garantie sunt valabile urmatoarele:
a) tichetul de garantie trebuie sa fie completat de vanzator (cu data vanzarii si stampila de firm),
b) aparatul trebuie sa fi fost folosit de la cumparare respectandu-se Instructiunea deutilizare,
c) aparatul pentru care se revendica guarantia trebuie sa fie trimis la ESSELTE fara cheltueli pentru destinatar, ESSELTE neasumandu-si vreo raspundere pentru pierderea sau avarierea pe timul transporteului,
d) pagubele constatate trebuie sa nu fi fost cauzate de un accident, de un abuz, printr-o modificare constructiva sau printr-o folosire incorectă,
e) ESSELTE, fãra a fi prejudiciate eventuale drepturi la revendicare in baza Legii privind garantarea produselor, nu-si asuma raspunderea pentru niciun fel de pagube, pierderi sau cheltueli, care sunt consecinte dintr-un defect al aparatului sau al accesoriilor acestua, sau care au fost cauzate direct sau indirect de defectul respectiv.
Pentru a avea posibilitatea unei prelimcrarri rapide si fara probleme a unor eventuale cazuri de garantie, va rugam sa va inregistrati prin intermediul internet-ului pe site-ul http://www.leitz.com/lamination
Data cumparari:
Nr. modelului/seria de modele:
Numele firmei/numele/secja:
Adresa/Tel.:
Vanzator (stampila firmei):
Nr. de telegram/fax:
ESSELTE SALES S.R.L.
Str. Gheorghe Titeica, nr. 121C
Etaj Mezanin, sectorul 2
Cod postal 020295
Bucuresti, Romania
Tel: +4021.242.40.70
Fax: +4021.242.20.63
Eliminarea deseurile de echipamente electrice si electronice (DEEE)
Dacă un produs, ambalajul săuși/ saudocumentele insoțioare ale acestuia suntmarcate cu acest simbol, reprezentand o pubelă barata cu o cruce, atunci produsulrespectiv face parte din sfera de aplicare a
Directivei 2002/96/CE precum si a legislatiei nationale privind implementarea acestei Directive.
Directiva si legislataia nationa stabilesc cau ste permis ca deseurile de echipamente elecrice si electronice (DEEE) sa ajunga in deseurile menajere (deseuri nesortate).Pentru a asigura eliminarea, tratarea si refolosirea corecta a acestora,suntei obligat sa predati DEEE la punctele de colectare special amenajate de catre autoritatele de stat.
Prin eliminarea regulimentara a DEEE evitati să produci daune mediuluiși sa va puneti in pericol propria sanătate. Predarea deșeurilor EEE este gratuiță.
Alte informaţii privind eliminarea DEE le primiti de la primărie, municipalitate, agentia pentru protecti mediuului sau in magazinul de unde aşi cumpărat produsul.
Date tehnice
Principiul de lucru/sistemul de 4 role, din care 2 incalzite, fara transporter
Viteza de laminare Automat prin senzorul de grosime
(max. 700mm / min
Timp de pre-incezire 5 minute
Deconectare automata dupa 30 min.
Grosimi de folii recomandate 80(75)-250 m
Grosimea max. a
documentului de laminat 1 mm
Latimea max.de lucru,
i-Lam touch A4 TURBO 230 mm
i-Lam touch A3 320 mm
Alimentarea cu curent electric 230 V AC
Putere,
i-Lam touch A4 TURBO 300 W
