MANUALE UTENTE ILAM Easy A4 LEITZ

Istruzioni per l’uso

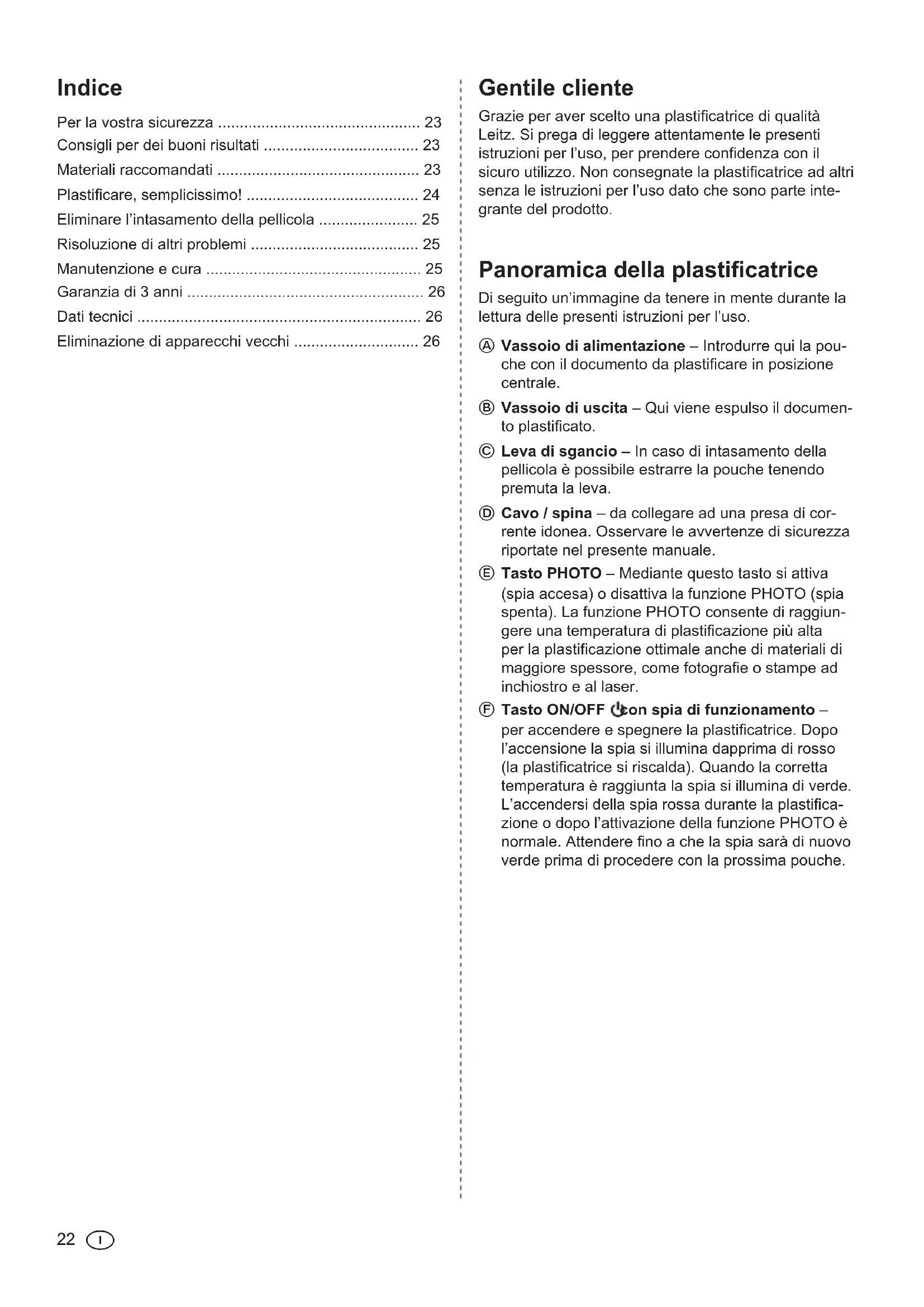

Panoramica della plasticatrice Di seguito un’immagine da tenere in mente durante la lettura delle presenti istruzioni per l’uso.

Vassoio di alimentazione – Introdurre qui la pou- che con il documento da plasticare in posizione centrale.

Vassoio di uscita – Qui viene espulso il documen- to plasticato.

Leva di sgancio – In caso di intasamento della pellicola è possibile estrarre la pouche tenendo premuta la leva.

Cavo / spina – da collegare ad una presa di cor- rente idonea. Osservare le avvertenze di sicurezza riportate nel presente manuale.

Tasto PHOTO – Mediante questo tasto si attiva (spia accesa) o disattiva la funzione PHOTO (spia spenta). La funzione PHOTO consente di raggiun- gere una temperatura di plasticazione più alta per la plasticazione ottimale anche di materiali di maggiore spessore, come fotograe o stampe ad inchiostro e al laser.

• Tasto ON/OFF con spia di funzionamento – per accendere e spegnere la plasticatrice. Dopo l’accensione la spia si illumina dapprima di rosso (la plasticatrice si riscalda). Quando la corretta temperatura è raggiunta la spia si illumina di verde. L’accendersi della spia rossa durante la plastica- zione o dopo l’attivazione della funzione PHOTO è normale. Attendere no a che la spia sarà di nuovo verde prima di procedere con la prossima pouche. Indice Per la vostra sicurezza p. 23
• Consigli per dei buoni risultati p. 23
• Materiali raccomandati p. 23
• Plasticare, semplicissimo! p. 24
• Eliminare l’intasamento della pellicola p. 25
• Risoluzione di altri problemi p. 25
• Manutenzione e cura p. 25
• Garanzia di 3 anni p. 26
• Dati tecnici p. 26
• Eliminazione di apparecchi vecchi Gentile cliente Grazie per aver scelto una plasticatrice di qualità Leitz. Si prega di leggere attentamente le presenti istruzioni per l’uso, per prendere condenza con il sicuro utilizzo. Non consegnate la plasticatrice ad altri senza le istruzioni per l’uso dato che sono parte inte- grante del prodotto.I p. 26

Per la vostra sicurezza Utilizzo conforme alle disposizioniIl presente apparecchio è stato sviluppato per plasti-care la carta e materiali simili alla carta. Utilizzare l’apparecchio esclusivamente a tale scopo e nel modo descritto nelle presenti istruzioni per l’uso.Misure precauzionali per la collocazione L’apparecchio è destinato esclusivamento ad uso interno. Non usare all’esterno. Prima di collegare l’apparecchio accertarsi che la tensione di rete locale sia conforme alle indicazioni sull’apparecchio. Collocare l’apparecchio vicino ad una presa di corrente accessibile. Assicurarsi che l’apparecchio possa essere scollegato in qualsiasi momento dalla presa di corrente. Predisporre il posizionamento del cavo di rete in modo tale da prevenirne lo stiramento, il calpestamento oppure il piegamento, e in maniera tale che nessuno possa caderci sopra. Fare in particolare attenzione afnché non si verichi nessun danneggiamento della spina e della parte nale del cavo dell’apparecchio. Proteggere l’apparecchio dalla luce diretta del sole e non collocarlo su superci sensibili al calore, in vicinanza di condizionatori d’aria, impianti di riscalda-mento o di materiali facilmente inammabili. Non far cadere l’apparecchio e non sottoporlo a colpi.Misure precauzionali durante il funzionamento Non lasciare mai l’apparecchio inosservato, mentre è acceso. Tenere l’apparecchio lontano dalla portata dei bambini (pericolo di incidenti). Fare in modo che durante la plasticazione ci sia una buona ventilazione (es. aprire la nestra). L’apparecchio deve essere protetto dall’umidità, e non va utilizzato in caso di guasto alla spina. Staccare sempre l’apparecchio afferando la spina senza tirare il lo della corrente. Non toccare la presa con le mani bagnate. Staccare l’apparecchio dalla corrente quando esso non è in uso. Non collocare o appoggiare oggetti sull’apparecchio o introdurre corpi estranei nelle fessure di ventilazione.Misure precauzionali per pulizia, trasporto e magazzinaggio Prima del trasporto pulire l’apparecchio e disinserire la spina e attendere che si raffreddi. Per il trasporto reggere la plasticatrice servendosi sempre delle impugnature laterali. Per la pulizia utilizzare un panno morbido e del deter-gente. Non usare salviette auto-pulenti oppure solventi per la pulizia dell’apparecchio. In caso di guasto, si sconsiglia la riparazione in proprio dell’apparecchio. Se si rendono necessarie delle ripa-razioni, rivolgersi al proprio rivenditore. Consultare la dichiarazione di garanzia per ulteriori informazioni.  Consigli per dei buoni risultati Al ne di conseguire i migliori risultati di plasticazione nonché di prevenire danni alla plasticatrice si prega di osservare le seguenti misure precauzionali: Le pouches hanno due lati collegati tra loro. Non pla-sticare mai con un solo lato della pouche. Introdurre le pouches nell’apparecchio sempre con il lato chiuso (piegato) in avanti. Introdurre la pouche soltanto dopo aver prelevato il documento precedente-mente plasticato. Non plasticare mai pouches vuote. Inserire sempre un documento nella pouche quando si plastica. Non ritagliare la pouche prima della plasticazione. Dopo la plasticazione tagliare la pouche nella misura più adatta. Non plasticare materiali sensibili al calore, bagnati, ondulati o increspati. Non plasticare materiali di spessore superiore a quanto indicato nelle istruzioni d’uso. Non plasticare oggetti metallici. Il processo di plasticazione non è reversibile. Si prega di considerare ciò quando si plasticano docu-menti unici. Accertarsi che ci sia sufciente spazio sul retro della plasticatrice così che il documento plasticato non si blocchi e possa essere prelevato liberamente. Soste-nendo leggermente con la mano il documento ancora caldo da sotto si riduce al minimo la deformazione dello stesso. Durante la normale plasticazione non tirare o spin-gere la pouche e non spegnere la plasticatrice. Materiali raccomandati

Con la vostra plasticatrice Leitz potete plasticare la maggior parte dei tipi di carta stampata, fotocopie, stampe ad inchiostro e al laser con pouches per plasti-cazione di 75 µm (mic.) no a 125 µm con uno spes-sore massimo di 0,6 mm. Per migliorare il risultato di plasticazione nei materiali di maggiore spessore come fotograe o stampe ad inchiostro e al laser su carta stampata la plasticatrice dispone di una funzione PHOTO. Per ottenere risultati di elevata qualità utilizzare esclu-sivamente pouches Leitz. Oltretutto esse assicurano un prolungamento della durata utile dell’apparecchio.24

Plasticare, semplicissimo!

1. Posizionare la plasticatrice e accenderla

Posizionare la plasticatrice su un supporto stabile e piano (p.es. un tavolo) vicino ad una presa di corrente. Accertarsi che sul retro della plasticatrice ci sia sufciente spazio così che il documento plasticato non si blocchi e possa essere prelevato liberamente. Inserite la spina di alimentazione nella presa di corrente. Premere il tasto On/Off ( ).La spia del tasto On/Off si illumina di rosso e inizia la fase di riscal-damento. Quando la corretta temperatura è raggiunta la spia si illumina di verde.2. Selezionare la funzione PHOTO Per plasticare materiali di maggiore spessore, come fotograe o stampe ad inchiostro e al laser su carta patinata, premere il tasto PHOTO che si illuminerà.Per la plasticazione di materiali più sottili (es. carta da lettera) la spia non deve essere illuminata.3. Inserire il documento nella pouche Inserite il documento nella pouche. Posizionarlo il più vicino possibile al lato chiuso della pouche facendo in modo che le distanze siano uguali sia sul lato sinistro sia sul destro.E’ possibile, dopo la plasticazione tagliare su misura le pouches troppo grandi.4. Procedimento di plasticazioneImportante: La plasticazione è denitiva. Prima di plasticare sin-goli pezzi eseguire un test di prova con un oggetto simile. Quando la spia del tasto On/Off è verde, far avanzare la pouche con il lato chiuso in posizione centrale e diritta nel vas-soio di alimentazione, no a che non verrà ritratta.Il documento plasticato viene espulso automaticamente nel vas-soio di uscita. E’ possibile migliorare la qualità del risultato tenendo con la mano il foglio diritto.5. Far raffreddare il documento Prelevare il documento plasticato e adagiarlo a raffreddare per circa un minuto su una supercie piana. Qualora non si intenda più plasticare nessun altro documento spegnere l’apparecchio.I

Eliminare l’intasamento della pellicola Se si plasticano materiali non idonei o se si utilizzano pouches non raccomandate da Leitz può vericarsi un intasamento.ATTENZIONE: Per evitare danni alla plasticatrice, è necessario estrarre la pouche prima di spegnere l’apparecchio. Procedere come segue: – Premere la leva di sgancio verso il basso ed estrarre immediata-mente la pouche (vedi gura a sinistra). – Pulire i rulli dopo ogni intasamento di pellicola come descritto nel paragrafo “Manutenzione e cura”. Risoluzione di altri problemi

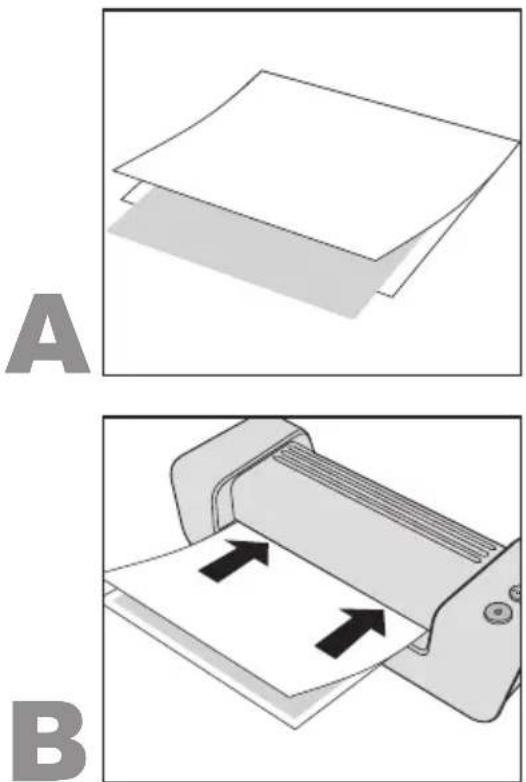

La pouche presenta bolle o pieghe:Troppo calore. Nel caso in cui il tasto PHOTO sia illuminato, pre-merlo per disattivare la funzione PHOTO. Macchie bianche o lattescenti: Pouche e/o materiale plasticato hanno uno spessore eccessivo. Vericare che si stiano utilizzando pouches/materiali idonei (vedi Dati tecnici). Macchie sul bordo: – Lo spessore del documento è eccessivo per la plasticazione. – La pouche ha uno spessore eccessivo. Vericare che si stiano utilizzando pouches idonee (vedi Dati tecnici). Manutenzione e cura Al ne di rimuovere residui superui di colla dall’apparecchio, pulite regolarmente i rulli secondo la seguente procedura: Accendere la plasticatrice ( ). Attendere no a che il tasto si illumina di verde. Premere il tasto PHOTO che si illuminerà. Piegate a metà un foglio di carta per fotocopie non utilizzato. Inse-rire il foglio di pulizia nella carta piegata (vedi gura A). Introdurre la carta con il lato chiuso in posizione centrale, facen-dola avanzare di 3–5 volte, nel vassoio di alimentazione (vedi gura B).Per effettuare la pulizia dell’alloggiamento: Disinserire la spina e attendere no a che l’apparecchio si sarà raffreddato. Pulire l’esterno con un panno morbido, umido e del detergente.26 I I Dati tecnici Modalità di funzionamento/Sistema di riscaldamento 2 rulli riscaldati, senza carrier Velocità di plasticazione 414 mm/min Durata preriscaldamento circa 6 min Spessore della pellicola consigliato 80(75)–125 µm Spessore massimo dell’oggetto da plasticare 0,6 mm Larghezza di passaggio massima, i-Lam easy A4 / i-Lam easy A3 230 / 320 mm Alimentazione elettrica 230 V AC Potenza assorbita, i-Lam easy A4 / i-Lam easy A3 285 / 435 W Peso netto, i-Lam easy A4 / i-Lam easy A3 2,1 / 2,6 kg Dimensioni (B x T x H), i-Lam easy A4 i-Lam easy A3 397 x 146 x 99 mm 487 x 146 x 99 mm Materiale alloggiamento ABS (Acrilico Butadiene Stirolo) Con riserva di modiche tecniche. Garanzia di 3 anni Le rilegatrici LEITZ sono coperte da una garanzia di 3 anni che decorre a partire dalla data di acquisto. Per avere diritto alla garanzia è indispensabile inviare unita mente alla rilegatrice LEITZ il tagliando debitamente compi lato nonché copia del documento scale (scontrino scale o fattura) che comprovi la data di acquisto. I termini di garanzia sono i seguenti:

1. Ogni rilegatrice LEITZ è garantita da tutti i difetti di materiale e/o

fabbricazione per il periodo di 3 anni dalla data di acquisto.

2. Non saranno accettate rilegatrici LEITZ prive di notica zione scritta

riguardante il difetto riscontrato dall’acqui rente.

3. Tutte le rilegatrici LEITZ da riparare devono essere spedite a Esselte

in un imballo adeguato. Esselte declina ogni responsabilità per le rilegatrici LEITZ danneggiate durante il trasporto o a causa di un imbal laggio inadeguato.

4. La manodopera e tutte le parti di ricambio necessarie alla riparazione

saranno a carico del fornitore. La garanzia è soggetta alle seguenti condizioni: a) La rilegatrice LEITZ deve essere stata utilizzata in conformità alle istruzioni d’uso allegate. b) La spedizione della rilegatrice LEITZ deve essere effettuata in PORTO FRANCO. Esselte non si assume alcuna responsabilità in caso di danni arre cati alla rilegatrice LEITZ o al suo smarrimento durante il trasporto. c) La garanzia perde di validità qualora i difetti siano reputati conseguenza di incidenti, uso improprio, alte razione o negligenza. d) Esselte non è responsabile per alcun danno, perdita, costo ecc. causati da imperfezioni della rilegatrice LEITZ o degli accessori. Al ne di permettere un procedimento rapido e corretto in caso di garanzia Vi preghiamo di registrarvi in Internet andando al sito: http://www.leitz.com/lamination Data di acquisto:No. Serie/Modello:Acquirente:Persona da contattare:Indirizzo:Telefono/Fax:ESSELTEVia Milano, 3520064 Gorgonzola (MI)ItaliaTel. 02/950991Fax. 02/95300415 Eliminazione di apparecchi vecchi Quando questo simbolo riportante un bidone dell’immondizia con una x è applicato su un prodotto, un imballaggio e/o i documenti alle- gati, allora il prodotto sottostà alla Direttiva europea 2002/96/EC ed alle norme nazionali relative all’attuazione di tale Direttiva. Direttiva e Legge impongono che apparecchi elettrici ed elettronici vecchi non possono essere gettati nei riuti domestici (riuti residuali). Al ne di garantire un’eliminazione, la preparazione e la riutilizzazione corrette, siete tenuti a consegnare gli apparecchi vecchi presso i centri di raccolta previsti a tale scopo dallo Stato. Tramite un’eliminazione corretta di apparecchi vecchi si possono evitare danni ambientali e pericoli per la salute personale. L’eliminazione è gratuita. Ulteriori informazioni relative all’eliminazione di appa- recchi vecchi sono disponibili presso l’Amministrazione locale, l’Ufcio riuti oppure nel negozio in cui avete acquistato il prodotto.I
