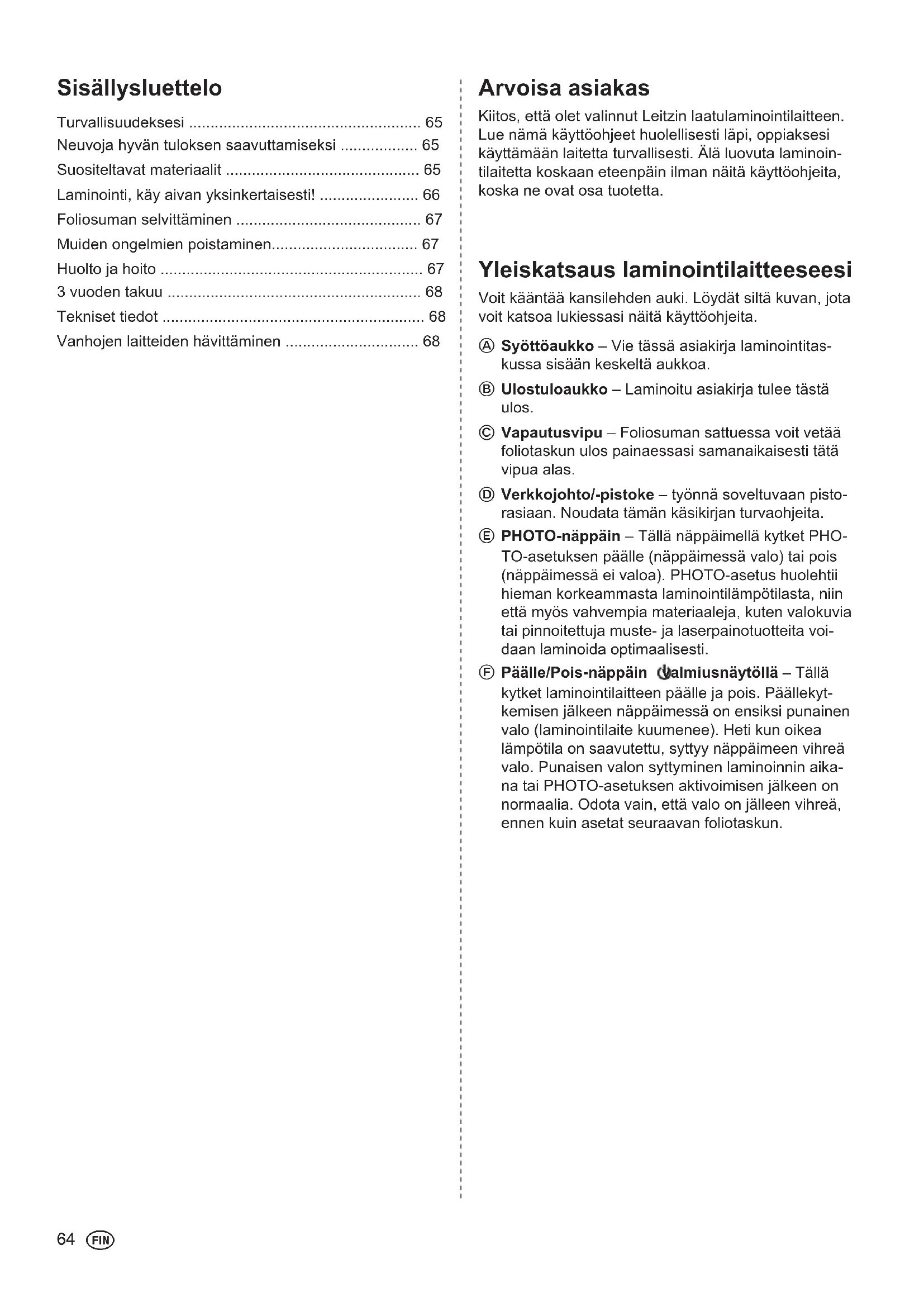

KÄYTTÖOHJE ILAM Easy A4 LEITZ

Turvallisuudeksesi 65

Neuvoja hyvän tuloksen saavuttamiseksi 65

Suositeltavat materiaalit 65

Laminointi, käy aivan yksinkertaisesti! 66

Foliosuman selvittäminen 67

Muiden ongelmien poistaminen.... 67

Huolto ja hoito 67

3 vuoden takuu 68

Tekniset tiedot 68

Vanhojen laitteiden hävittäminen 68

Arvoisa asiakas

Kiitos, että olet valinnut Leitzin laatulaminointilaitteen. Lue nämä käyttöohjeet huolellisesti läpi, oppiaksesi käyttämään laitetta turvallisesti. Älä luovuta laminointilaitetta koskaan eteenpäin ilman näitä käyttöohjeita, koska ne ovat osa tuotetta.

Yleiskatsaus laminointilaitteeseesi

Voit kääntää kansilehden auki. Löydät siltä kuvan, jota voit katsoa lukiessasi näitä käyttöohjeita.

Ⓐ Syöttöaukko – Vie tässä asiakirja laminointitaskussa sisään keskeltä aukkoa.
⑧ Ulostuloaukko – Laminoitu asiakirja tulee tästä ulos.
© Vapautusvipu – Foliosuman sattuessa voit vetää foliotaskun ulos painaessasi samanaikaisesti tätä vipua alas.
① Verkkojohto/-pistoke – työnnä soveltuvaan pistorasiaan. Noudata tämän käsikirjan turvaohjeita.
⑤ PHOTO-näppäin – Tällä näppäimellä kytket PHOTO-asetuksen päälle (näppäimessä valo) tai pois (näppäimessä ei valoa). PHOTO-asetus huolehtii hieman korkeammasta laminointilämpötilasta, niin että myös vahvempia materiaaleja, kuten valokuvia tai pinnoitettuja muste- ja laserpainotuotteita voidaan laminoida optimaalisesti.
⑤ Päälle/Pois-näppäin Valmiusnäytöllä – Tällä kytket laminointilaitteen päälle ja pois. Päällekytkemisen jälkeen näppäimessä on ensiksi punainen valo (laminointilaite kuumenee). Heti kun oikea lämpötila on saavutettu, syttyy näppäimeen vihreä valo. Punaisen valon syttyminen laminoinnin aikana tai PHOTO-asetuksen aktivoimisen jälkeen on normaalia. Odota vain, että valo on jälleen vihreä, ennen kuin asetat seuraavan foliotaskun.

Turvallisuudeksesi

Määräystenmukainen käyttö

Tämä laite on kehitetty paperin tai paperintapaisten materiaalien laminointiin. Käytä laitetta vain tähän tarkoi- tukseen ja näissä käyttöohjeissa kuvatulla tavalla.

Varotoimenpiteet laitetta paikoilleen sijoitettaessa

• Tämä laite on suunniteltu käytettäväksi vain sisäti-loissa. Älä käytä ulkona.
• Varmista ennen kytkemistä, että paikallinen verkkojännite vastaa laitteessa mainittuja tietoja.
• Aseta laite lähelle helppopääsyistä pistorasiaa. Varmista, että laite voidaan erottaa milloin vain kokonaan virtapiiristä.
• Verkkojohto on asennettava siten, että se ei pingota, joudu puristuksiin tai taitu ja että kukaan ei pääse kompastumaan siihen. Huomioi erityisesti, että pistoke ja laitteen verkkokaapelin ulostulokohta eivät pääse rikkoutumaan.
• Laite on suojattava suoralta auringonsäteilyltä eikä sitä saa sijoittaa lämmitys- eikä ilmastointilaitteiden tai helposti syttyvien materiaalien läheisyyteen.
• Laitetta ei saa pudottaa eikä siihen saa iskeä.

Varotoimenpiteet käytön aikana

• Konetta ei saa jättää ilman valvontaa, kun se on päälle kytkettynä.
• Lapset on pidettävä etäällä laitteesta (Loukkaantumisvaara!).
• Laminoitaessa on huolehdittava hyvästä tuuletuksesta (esim. avaamalla ikkunan).
• Laite on suojattava kosteudelta eikä sitä saa käyttää, jos verkkokaapeli tai -pistoke on vaurioitunut.
• Pistoketta vedettäessä on tartuttava pistokkeeseen eikä kaapeliin. Pistokkeeseen ei saa tarttua koskaan kostein tai märin käsin.
• Vedä pistoke irti, kun laitetta ei käytetä.
• Laitteen päälle ei saa asettaa minkäänlaisia vieraita esineitä eikä tuuletusaukkoihin saa työntää mitään.

Varotoimenpiteet puhdistuksen, kuljetuksen ja varastoinnin aikana

• Ennen kuljettamista, puhdistusta ja pakkaamista verkkopistoke vedetään irti ja laitteen annetaan jäähtyä. Kannettaessa tartutaan aina laminointilaitteen sivulla oleviin kahvakouruihin.
• Puhdistukseen käytetään vain pehmeää, kosteaa liinaa ja hieman puhdistusainetta. Puhdistusliinoja tai kemikaaleja ei saa käyttää, sillä ne saattavat vaurioi-ttaa pintaa.
• Laitteen koteloa ei saa avata eikä laitetta saa yrittää korjata itse. Käänny myyjäsi puoleen, kun laite vaatii korjausta. Lisäohjeita löydät takuuselvityksestä.

Neuvoja hyvän tuloksen saavutta-miseksi

Noudata seuraavia varotoimenpiteitä parhaimman mahdollisen laminointituloksen takaamiseksi ja laminointilaitteen rikkoutumisen estämiseksi:

• Foliotaskut muodostuvat kahdesta toisiinsa liitetystä puolesta. Älä laminoi koskaan vain yhdellä foliotaskun puolella.
• Foliotaskut viedään laitteeseen aina suljettu (taitettu) puoli edellä. Foliotasku viedään laitteeseen aina vasta sen jälkeen, kun edellä laminoitu asiakirja on poistettu.
• Tyhjiä foliotaskuja ei saa laminoida. Aseta foliotaskuun aina asiakirja halutessasi laminoida.
• Foliotaskua ei saa leikata koskaan ennen laminointia. Leikkaa foliotasku sopivan kokoiseksi laminoinnin jälkeen.
• Kuumuutta kestämättömiä, märkiä tai poimuilevia tai ryppyisiä materiaaleja ei saa laminoida.
• Materiaaleja, jotka ovat paksumpia, kuin käyttöohjeissa on mainittu, ei saa laminoida.
• Metalliesineitä ei saa laminoida.
• Laminointia ei voi perua. Ota tämä huomioon laminoidessasi ainoita kappaleita.
• Varmista, että laminointilaitteen taakse jää riittävästi tilaa, jotta laminoitu asiakirja voidaan luovuttaa vapaasti ulos. Vielä lämpöisen asiakirjan vääntymistä voidaan vähentää tukemalla sitä hieman kädellä alhaalta pän.
• Normaalin laminoinnin aika foliotaskua ei saa vetää eikä työntää ja laminointilaitetta ei saa sammuttaa.

Suositeltavat materiaalit

• Voit laminoida Leitz-laminointilaitteellasi useimpia painettuja paperilajeja, valokopioita, laser- ja mustepainotuotteita laminointifoliotaskuissa 75 µm (mic.) – 125 µm maksimivahvuudeltaan 0,6 mm:iin asti.
• Tuloksen parantamiseksi paksumpien materiaalien kuten valokuvien tai pinnoitettujen muste- laserpainotuotteiden kohdalla, on laminointilaitteessa PHOTOasetus.
• Jotta saavutat korkeatasoisia tuloksia, käytä ainoastaan alkuperäisiä Leitz-foliotaskuja. Lisäksi näin pitenee laitteesi käyttöikä.

Laminointi, käy aivan yksinkertaisesti!

1. Laminointilaite paikoilleen sijottaminen ja kytkeminen

• Sijoita laminointilaite tukevalle ja tasaiselle alustalle (esim. pöydälle) lähelle pistorasiaa. Varmista, että laminointilaitteen taakse jää riittävästi tilaa, ettei laminoitu asiakirja juutu kiinni ja että se voidaan poistaa vaivatta.
• Pistä verkkopistoke pistorasiaan.
• Paina Päälle/Pois-näppäintä (

Päälle/Pois-näppäimessä palaa punainen valo ja laminointilaite kuumenee. Heti kun oikea työstölämpötila on saavutettu, syttyy näppäimeen vihreä valo.

2. PHOTO-asetuksen valitseminen

- Halutessasi laminoida paksumpia materiaaleja, kuten valokuvia tai pinnoitettuja muste- ja laserpainotuotteita paina PHOTO-näppäintä Ⓔ, niin että siihen syttyy valo.

Ohuempia materiaaleja laminoitaessa (esim. kirjepaperi) ei tässä näppäimessä saa olla valoa.

3. Paperin sijoittaminen foliotaskuun

- Aseta asiakirja foliotaskuun. Aseta se mahdollisimman lähelle foliotaskun taitettua sivua ja katso, että vasemmalle ja oikealla jää yhtä leveä reuna.

Voit leikata liian suuret foliotaskut sopivan kokoisiksi laminoinnin jälkeen.

4. Laminointi

Tärkeää: Laminointi on peruuttamatonta. Ennen kuin laminoit ainoita kappaleita, kokeile menetelmää ensiksi samankaltaiselle kappaleelle.

- Kun Päälle/Pois-näppäimen 📋valo on vihreä, työnnä foliotasku taitettu reuna edellä syöttöaukkoon, kunnes tasku vedetään sisään.

Laminoitu asiakirja annetaan automaattisesti ulos ulostuloaukosta. Voit parantaa lopputuloksen laatua pitämällä asiakirjaa kädellä samalla suorassa.

5. Anna laminoidun asiakirjan jäähtyä.

• Ota laminoitu asiakirja laitteesta ja jätä se jäähtymään noin yhdeksi minuutiksi tasaiselle alustalle.
• Ellet halua laminoida muita asiakirjoja, kytke laite päältä pois.

Foliosuman selvittäminen

Jos laminoit tarkoitukseen sopimattomia materiaaleja tai foliotaskuja ja joita Leitz ei suosittele, saattaa syntyä foliosuma.

VARO: Välttääksesi laminointilaitteen rikkoutumisen, on sinun pois-tettava foliotasku ennen kuin sammutat laitteen. Toimi tässä seuraa-vasti:

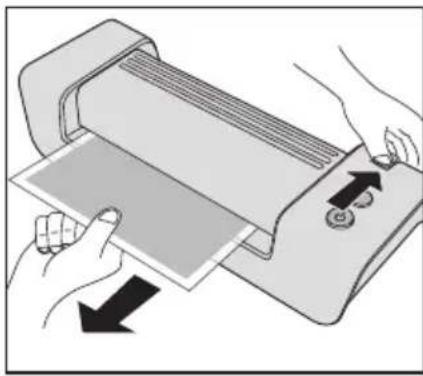

– Paina vapautus-vipu alas ja vedä foliotasku välittömästi ulos (katso vasemmanpuoleista kuvaa).
– Puhdista telat jokaisen foliosuman jälkeen kappaleessa „Huolto ja hoito“ kuvatulla tavalla.

Muiden ongelmien poistaminen

• Kuplia tai poimuja foliotaskussa:

Liian korkea lämpötila. Jos PHOTO-näppäimessä palaa valo, paina sitä kytkeäksesi PHOTO-asetuksen päältä pois.

• Valkoisia tai sameita laikkuja:

Foliotasku ja/tai laminoitava materiaali liian paksu. Varmistaudu, että olet käyttänyt tarkoitukseen soveltuvia foliotaskuja/materiaaleja (katso Tekniset tiedot).

• Laikkuja reunassa:

– Dokumentti on liian paksu laminoitavaksi.
– Foliotasku liian paksu. Varmistaudu, että olet käyttänyt oikeaa foliotaskua (katso Tekniset tiedot).

Poistaaksesi liiallisen liiman laitteesta, puhdista telat säännöllisesti seuraavassa selostetulla tavalla:

• Kytke laminointilaite päälle (Ø Odota kunnes Näppäin palaa vihreänä.
• Paina PHOTO-näppäintä niin, että siihen syttyy valo.

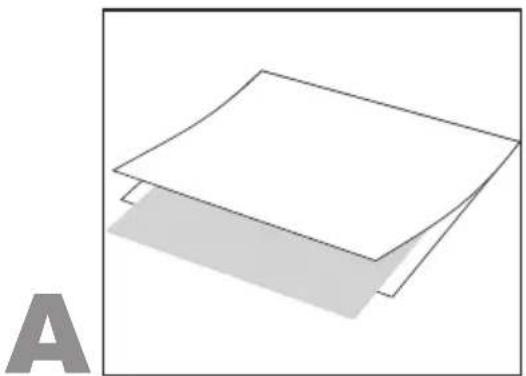

• Taita yksi käyttämätön kopointipaperi keskeltä. Aseta mukana toimitettu puhdistusarkki taitettuun paperiin (katso kuvaa A).

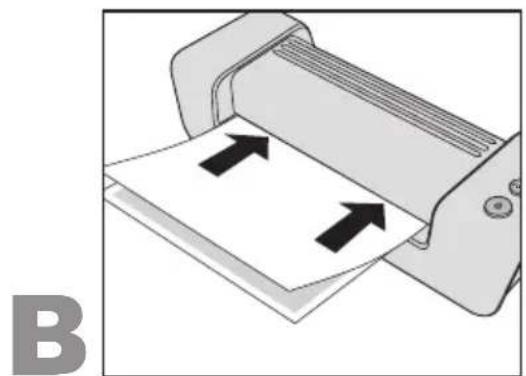

• Vie paperi suljettu sivu edellä 3–5 kertaa syöttöaukon keskeltä sisään (katso kuva B).

Kuoren puhdistamiseksi:

• Vedä verkkopistoke ja odota kunnes laite on jäähtynyt.
• Pyyhi laite ulkoa pehmeällä kostealla pyyhkeellä ja pienellä tilkalla astianpesuainetta.

Kaikilla LEITZ-laitteilla on 3 vuoden takuu seuraavin ehdoin:

1. Valmistaja takaa 3 vuoden ajan ostopäivästä lähtien, ettei laitteessa ole materiaali- tai valmistusvikoja.
2. Laite otetaan takuukorjaukseen vain, kun sen mukana seuraa asiakkaan laatima kirjallinen selvitys laitteessa ilmenneestä viasta ja todistus ostopäivästä.
3. Korjattava laite toimitetaan jälleenmyyjälle huoltoon huolellisesti pakattuna. Jälleenmyyjä tai Esselte Office Products Oy ei ole vastuussa vahingoista, jotka aiheutuvat laitteen huolimattomasta pakkaamisesta.
4. Takuu ei koske vikoja, jotka johtuvat väärästä käytösta.

Jotta mahdollinen takuutapaus voidaan selvittää nopeasti ja ongelmattomasti, pyydämme sinua rekisteröitymään Internetissä osoitteessa: http://www.leitz.com/lamination

Malli / Sarja nro:

Ostopvm:

Ostopaikka:

Ostaja:

Yritys:

Osoite:

Puhelin nro:

Esselte Office Products Oy

Klovinpellontie 1-3

02180 ESPOO

FINLAND

Tel [phone]

Fax [phone]

Vanhojen laitteiden hävittäminen

Jos tämä yliviiivattu jäteastia -symboli on merkitty tuotteeseen, pakkaukseen ja/tai mukana toimitettuihin asiakirjoihin, on kyseinen tuote eurooppalaisen direktiivin

2002/96/EY alainen sekä niiden kansallisten

lakien alainen, joihin tämä direktiivi on sovellettu.

Tässä direktiivissä ja laissa määrätään, että sähkö- ja elektroniikkalaiteromu ei saa joutua talousjätteisiin (sekajäte). Olet velvollinen toimittamaan vanhat laitteet virallisiin keräyspisteisiin, jotta asianmukainen käytöstä poisto, käsittely ja uusiokäyttö on taattu.

Vanhojen laitteiden asianmukaisella käytöstä poistolla estät ympäristövahinkojen syntymistä ja oman terveytesi vaarantamista. Laitteen käytöstä poistaminen on sinulle maksutonta.

Lisätietoja vanhojen laitteiden käytöstä poistosta saat kaupunkisi tai kuntasi virastosta, ympäristönsuojeluviranomaiselta tai liikkeestä, josta olet tuotteen ostanut.

Tekniset tiedot

Toimintatapa/kuumennusjärjestelmä 2 kuumennettavaa telaa, ilman siirrintä
Laminointinopeus 414 mm/min
Esikuumennusaika noin 6 min
Suositeltava folion vahvuus 80(75)-125 μm
Laminoitavan työn maks. vahvuus 0,6 mm
Maks. työstöleveys i-Lam easy A4 / i-Lam easy A3	230 / 320 mm
Virtalähde 230 V AC
Ottoteho, i-Lam easy A4 / i-Lam easy A3	285 / 435 W
Nettopaino, i-Lam easy A4 / i-Lam easy A3	2,1 / 2,6 kg
Mitat (L x S x K), i-Lam easy A4	397 x 146 x 99 mm
i-Lam easy A3	487 x 146 x 99 mm
Kuoren materiaali ABS

Oikeus teknisiin muutoksiin pidätetään.
