MANUAL DE UTILIZADOR ILAM Easy A4 LEITZ

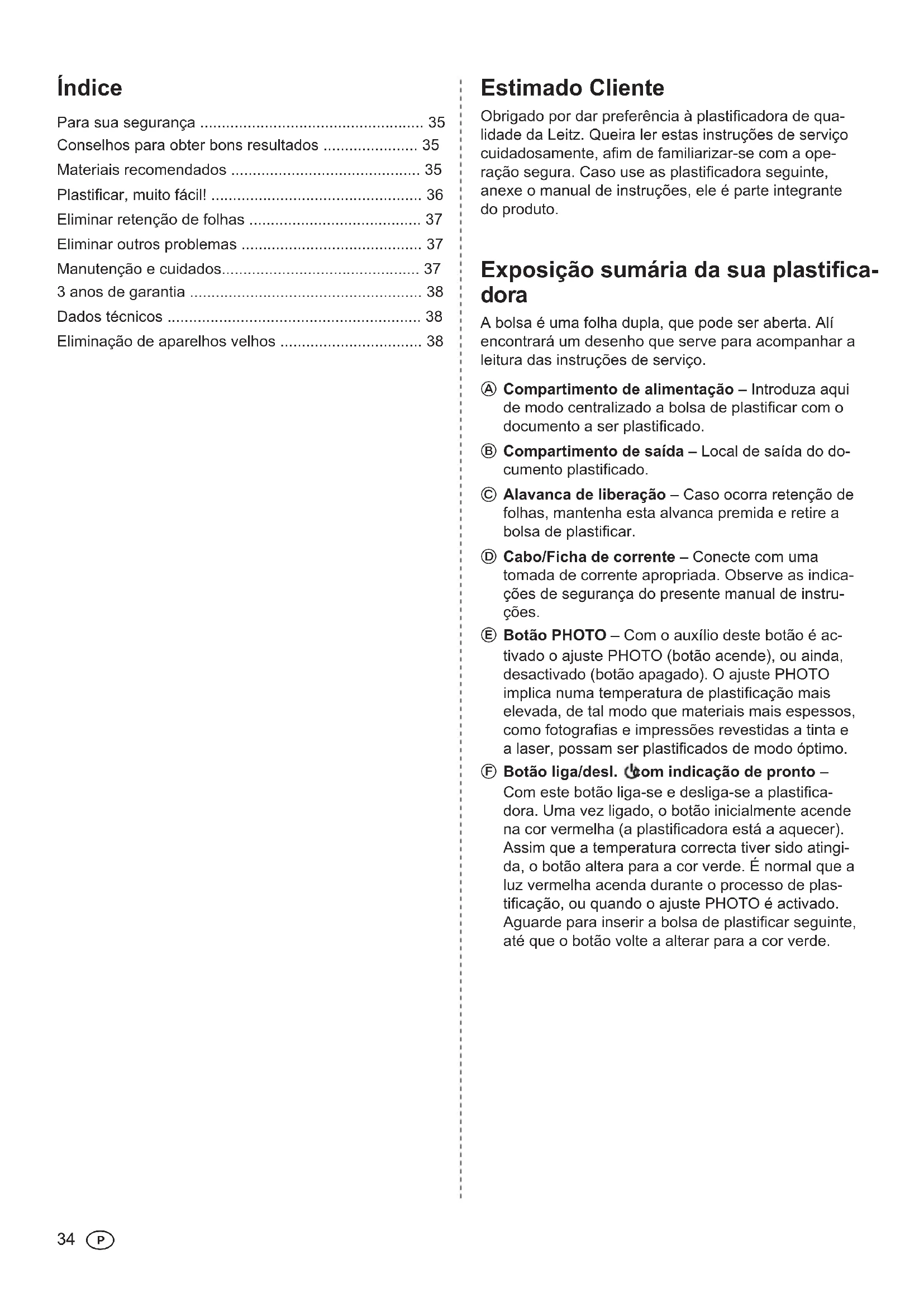

P Instruções de operação

Para sua segurança 35

Conselhos para obter bons resultados .... 35

Materiais recomendados .... 35

Plastificar, muito fácil! 36

Eliminar retenção de folhas 37

Eliminar outros problemas .... 37

Manutenção e cuidados.... 37

3 anos de garantia 38

Dados técnicos 38

Eliminação de aparelhos velhos 38

Estimado Cliente

Obrigado por dar preferência à plastificadora de qualidade da Leitz. Queira ler estas instruções de serviço cuidadosamente, afim de familiarizar-se com a operação segura. Caso use as plastificadora seguinte, anexe o manual de instruções, ele é parte integrante do produto.

Exposição sumária da sua plastificadora

A bolsa é uma folha dupla, que pode ser aberta. Alí encontrará um desenho que serve para acompanhar a leitura das instruções de serviço.

Ⓐ Compartimento de alimentação – Introduza aqui de modo centralizado a bolsa de plastificar com o documento a ser plastificado.
⑧ Compartimento de saída – Local de saída do documento plastificado.
© Alavanca de liberação – Caso ocorra retenção de folhas, mantenha esta alvanca premida e retire a bolsa de plastificar.
⑭ Cabo/Ficha de corrente – Conecte com uma tomada de corrente apropriada. Observe as indicações de segurança do presente manual de instruções.
Botão PHOTO – Com o auxílio deste botão é activado o ajuste PHOTO (botão acende), ou ainda, desactivado (botão apagado). O ajuste PHOTO implica numa temperatura de plastificação mais elevada, de tal modo que materiais mais espessos, como fotografias e impressões revestidas a tinta e a laser, possam ser plastificados de modo óptimo.
⑤ Botão liga/desl. ⚡om indicação de pronto – Com este botão liga-se e desliga-se a plastificadora. Uma vez ligado, o botão inicialmente acende na cor vermelha (a plastificadora está a aquecer). Assim que a temperatura correcta tiver sido atingida, o botão altera para a cor verde. É normal que a luz vermelha acenda durante o processo de plastificação, ou quando o ajuste PHOTO é activado. Aguarde para inserir a bolsa de plastificar seguinte, até que o botão volte a alterar para a cor verde.

Para sua segurança

Utilização adequada

Este aparelho foi desenvolvido para a plastificação de papel e materiais semelhantes a papel. Utilize-a exclusivamente para este fim e de acordo com estas instruções de funcionamento.

Medidas de segurança quando da instalação

• Este aparelho foi desenvolvimento para o uso exclusivo em recintos fechados. Não usar no exterior.
• Antes de conectar o aparelho, certifique-se de que a tensão de rede local é adequada às indicações do aparelho.
• Dispôr o aparelho próximo de uma tomada de corrente eléctrica. Verifique se o aparelho pode ser desconectado da corrente eléctrica a qualquer momento.
• Dispõe o cabo de tal modo, que este não esteja tendido, esmagado ou dobrado, e que ninguém possa tropeçar. Sobretudo assegure-se de que não ocorram danos na ficha, nem na saída do cabo eléctrico do aparelho.
• Proteger o aparelho contra a incidência directa de raios solares e não dispõ-lo sobre superfícies sensíveis a temperaturas elevadas, próximo a aparelhos de calefacção ou ar condicionado, ou de substâncias facilmente inflamáveis.
• Não deixe o aparelho cair, cuide que ele não sofra pancadas.

Medidas de precaução durante o funcionamento

• Nunca deixe o aparelho ligado quando se afastar do mesmo.
• Crianças não devem ter acesso ao aparelho (perigo de lesões!).
• Quando estiver a encadernar, assegure-se de que há uma boa ventilação (p.ex. abra uma janela).
• Proteja o aparelho contra humidade e não a utilize se o cabo eléctrico ou a tomada de corrente estiverem defeituosos.
• Use sempre a ficha, nunca puxe directamente pelo cabo eléctrico. Nunca toque na ficha com as maãs molhadas.
• Tire a ficha da tomada de corrente quando onde o aparelho não estiver sendo utilizado.
• Nunca colocar objectos sobre o aparelho e não meter objectos nas aberturas de ventilação.

Medidas de precaução durante a limpeza, o transporte e o depósito

• Antes de transportar, limpar, ou guardar o aparelho, retirar a ficha da tomada, além disso, o aparelho deve arrefecer. Ao carregar a plastificadora, fazê-lo sempre com as pegas ergonómicas laterais.
• Para fins de limpeza utilize um pano húmido e um pouco de detergente. Não utilize panos de limpeza ou substâncias químicas, visto que estas poderão danificar a superfície.
• Não abra a tampa e não tente reparar o aparelho por conta própria. Se for necessário reparar o aparelho, dirija-se ao seu distribuidor. Leia a garantia para mais informações.

Conselhos para obter bons resultados

Afim de garantir o melhor resultado possível, e para evitar danos na plastificadora, rogamos que observe as seguintes medidas de precaução:

• As bolsas de plastificar têm dois lados ligados entre si. Nunca plastificar com apenas um dos lados de sa bolsa de plastificar.
• As bolsas de plastificar devem sempre ser introduzidos no aparelho primeiro com o lado fechado (dobrado). Só introduzir a bolsa de plastificar, depois que o documento previamente plastificado tiver sido retirado.
• Nunca plastificar bolsas de plastificar vazios. Coloque sempre um documento na bolsa de plastificar quando for plastificar.
• Nunca cortar a bolsa de plastificar antes da plastificação. Cortar a bolsa de plastificar à medida após a plastificação.
• Não plastificar materiais sensíveis a temperaturas elevadas, ondulados, ou plissados.
• Não plastificar materiais com espessuras que excedam as indicações destas instruções de serviços.
• Não plastificar objectos metálicos.
• O processo de plastificação não pode ser desfeito posteriormente. Queira ter isto em mente, quando plastificar documentos que são singulares.
• Certifique-se de que o espaço atrás da plastificadora seja suficiente para que o documento possa ser retirado sem problemas. Ao apoiar de leve com uma mão o documento ainda quente, poderá reduzir o grau de deformação.
• Durante a plastificação normal, não puxe a bolsa de plastificar, não empurre a bolsa de plastificar, e não desligue a plastificadora.

Materiais recomendados

• A sua plastificadora Leitz plastifica a maioria dos tipos de papel imprimidos, fotocópias, impressões a laser e a tinta com bolsas de plastificar de plastificação de 75 µm (mic.) até 125 µm e uma espessura máxima de 0,6 mm.
• Afim de aprimorar o resultado da plastificação de materiais mais espessos, como fotografias e impressões revestidas a tinta e a laser, a plastificadora dispõe de um ajuste PHOTO:
• Para obter resultados de alta qualidade, utilize unicamente bolsas de plastificar da marca Leitz. Isto também prolonga a vida útil do aparelho.

Plastificar, muito fácil!

1. Instalar e ajustar a plastificadora

• Disponha a plastificadora sobre uma superfície estável, plana (p.ex. uma mesa) próximo de uma tomada de corrente eléctrica. Certifique-se de que o espaço atrás da plastificadora seja suficiente para que o documento possa ser retirado sem problemas, e para que não seja bloqueado.
  • Coloque a ficha de rede na tomada.
• Prima o botão liga/desl. (

O botão liga/desl. acende na cor vermelha, a plastificadora está a aquecer. Assim que a temperatura de trabalho tiver sido atingida, o botão altera para a cor verde.

2. Seleccionar o ajuste PHOTO

- Para plastificar materiais mais espessos, como fotografias e impressões revestidas a tinta e a laser, prima o botão PHOTO (E), até que ele acenda.

Ao plastificar materiais mais delgados (p.ex. papel de carta) o botão não deve estar acesso.

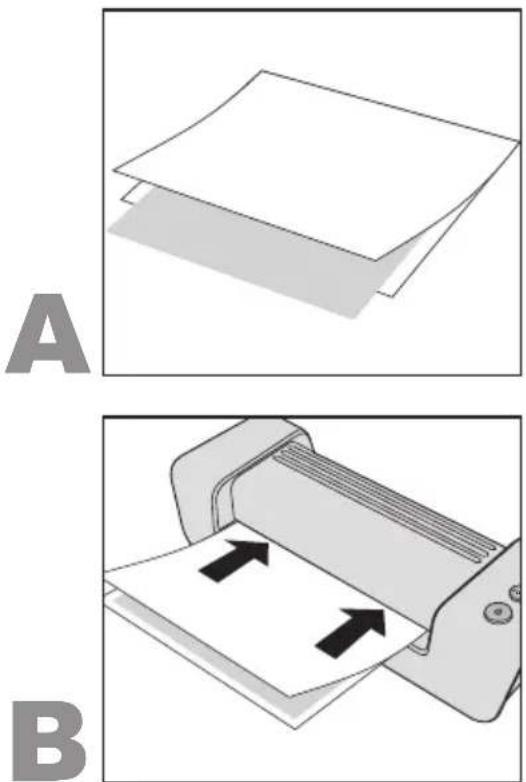

3. Inserir o documento na bolsa de plastificar

- Inserir o documento na bolsa de plastificar. Disponha o documento o mais próximo possível ao lado dobrado da bolsa de plastificar e cuide que os espaços à direita e à esquerda sejam iguais.

Bolsas de plastificar demasiado grandes podem ser cortados à medida após a plastificação.

4. Plastificar

Importante: A plastificação é definitiva. Antes de plastificar peças individuais, faça um ensaio com um objecto similar.

- Quando o botão liga/desl. Úcende verde, insira a bolsa de plastificar com o lado dobrado para frente, de modo centralizado e recto no compartimento de alimentação, até que ele seja retraído de modo automático.

O documento plastificado sai de modo automático pelo compartimento de saída. A qualidade do resultado poderá ser aprimorada, mantendo o documento recto com a mão.

5. O documento plastificado deve arrefecer

• Retire o documento plastificado e deixe-o ficar sobre uma superfície plana por aprox. um minuto, para que possa arrefecer.
• Caso não pretende plastificar mais documentos, desligue o aparelho.

Eliminar retenção de folhas

Caso plastifique materiais inadequados, ou utilize bolsas de plastificar inadequados, não recomendados pela Leitz, poderá ocorrer retenção de folhas.

CUIDADO: Afim de evitar que ocorram danificações na plastificadora, retire a bolsa de plastificar, antes de desligar o aparelho. Ao fazé-lo, proceda conforme descrito a seguir:

• Prima a alavanca de liberação para baixo e puxe a bolsa de plastificar para fora o quanto antes (veja figura à esquerda).
• Limpe os rolos após cada retenção de folhas, conforme descrito no parágrafo "Manutenção e cuidados".

Eliminar outros problemas

- Bolhas ou dobras na bolsa de plastificar:

Excesso de calor. Caso o botão PHOTO acenda, prima-o para desligar o ajuste PHOTO.

- Manchas brancas ou leitosas:

Bolsa de plastificar e/ou material demasiado espesso. Verifique se está a utilizar bolsas de plastificar/materiais adequados (veja 'Dados técnicos').

- Manchas na beirada:

• Documento demasiado espesso para ser plastificado.
• Bolsa de plastificar demasiado espesso. Verifique se está a utilizar a bolsa de plastificar adequado (veja 'Dados técnicos').

Manutenção e cuidados

Para retirar substância adesiva em excesso do aparelho, limpe os rolos regularmente, conforme descrito a seguir:

• Ligue a plastificadora (Aguarde até que o indicação de pronto acenda na cor verde.
• Prima o botão PHOTO para que ele acenda.
• Dobre no meio uma folha de papel de cópia limpa. Meta o cartão de limpeza que é parte do fornecimento no papel dobrado (veja figura A).
• Meta o papel com o lado fechado para frente por 3 a 5 vezes de modo centralizado no compartimento de alimentação (veja figura B).

Para limpar a carcaça:

• Retire a ficha e aguarde até que o aparelho tenha arrefecido.
• Limpe o lado externo com um pano macio e húmido e um pouco de detergente.

3 anos de garantia

As máquinas da LEITZ têm uma garantia de 3 anos.

Em caso de avaria, devolver este documento com o aparelho. As cláusulas desta garantia são as seguintes:

1. Cada aparelho tem garantia de 3 anos, a partir da data de aquisição, para todos defeitos de fabrico.
2. Nenhum aparelho poderá ser devolvido sem uma carta do cliente, especificando os defeitos do aparelho. O aparelho deve ser acompanhado, igualmente, pelo cartão de garantia, devidamente preenchido e carim bado pelo distribuidor.
3. Todo aparelho defeituoso deverá ser devolvido à Esselte numa embalagem sólida.
4. O fornecedor tomará a seu cargo a mão-de-obra e as peças de reposição necessárias à reparação do aparelho. A garantia de 3 anos está sujeita às seguintes condições:
   a) O numero de série não deve ter sido substituído nem tornado ilegível.
   b) O aparelho deverá ter sido sempre utilizado de acordo com as instruções de funcionamento.
   c) O fornecedor declina qualquer responsabilidade pelos danos ou perdas ocorridos durante o transporte da máquina defeituosa.
   d) A garantia não é válida se o defeito derivar de acidente, uso indevido, modificação e / ou negligência.
   e) Esta garantia não tem qualquer efeito sobre os direitos legais do consumidor.

Afim de assegurar um desenrolar rápido e descomplicado em caso de prestação de garantia, queira registrarse na internet sob: http://www.leitz.com/lamination

No. série/modelo no.:

Data de aquisição:

Nome da empresa/departamento:

Pessoa a contactar/telefone no.:

Endereço:

ESSELTE Portugal

Edifício Espaço

Piso 0 Salas F/G

Est. Paço d'Arcos, 9

2780 - 666 Paço d'Arcos

PORTUGAL

Telephone [phone]

Fax [phone]

Eliminação de aparelhos velhos

Quando encontrar este símbolo de um contentor de lixo riscado num produto, numa embalagem e/ou nos documentos que acompanham o produto, o mesmo está incluido na directiva europeia 2002/96/CE,

assim como, nas leis nacionais referentes à concretização desta directiva.

Tanto a directiva, quanto as leis prevêem, que aparelhos electrónicos e eléctricos velhos não devem ser metidos no lixo caseiro (lixo residual). Afim de garantir a eliminação adequada, assim como, tratamento e reaproveitamento adequados, V.Exa. é obrigado a eliminar aparelhos velhos por intermédio dos respectivos postos oficiais de recolha.

Através da eliminação correcta de aparelhos velhos V.Exa. coopera para evitar danos ambientais, assim como, perigos para a sua própria saúde. A eliminação é gratuita.

Outras informações referentes à eliminação de aparelhos velhos são oferecidos pela administração municipal, pelo departamento respectivamente responsável, o ainda, pela loja onde o aparelho foi adquirido.

Dados técnicos

Modo de serviço/Sistema de aquecimento 2 rolos aquecidos, sem transportador
Velocidade de plastificação 414 mm/min
Pré-aquecimento aprox. 6 min.
Espessura recomendada de folha 80(75)-125 μm
Espessura máx. do bem a ser plastificado 0,6 mm
Largura máx. de trabalho,i-Lam easy A4 / i-Lam easy A3	230 / 320 mm
Abastecimento de corrente, 230 V AC
Consumo de energia,i-Lam easy A4 / i-Lam easy A3	285 / 435 W
Peso líquido,i-Lam easy A4 / i-Lam easy A3	2,1 / 2,6 kg
Dimensões (L x P x A),i-Lam easy A4	397 x 146 x 99 mm
i-Lam easy A3	487 x 146 x 99 mm
Material da carcaça ABS

Ressalvadas alterações técnicas.
