KULLANIM KILAVUZU ILAM Easy A4 LEITZ

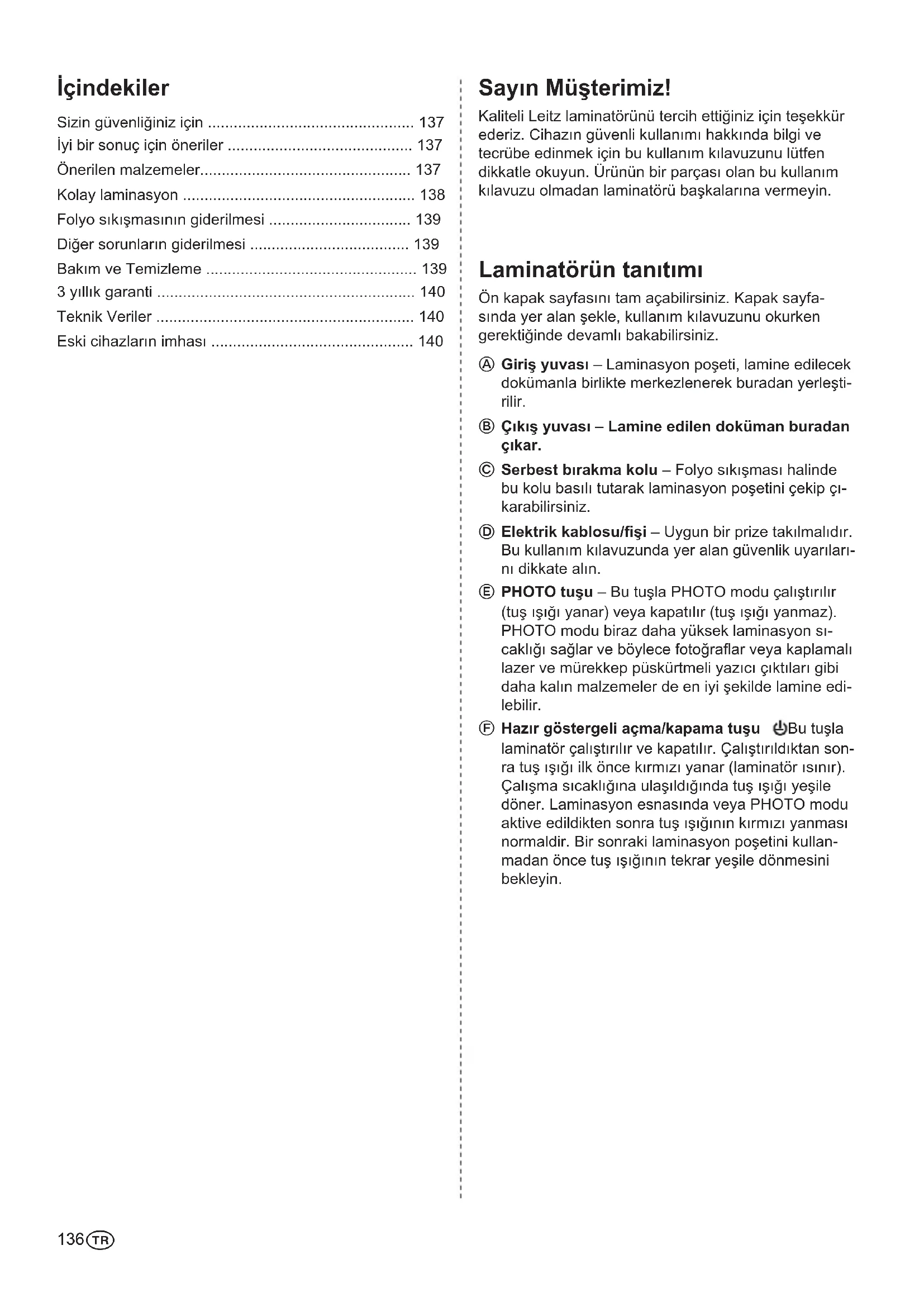

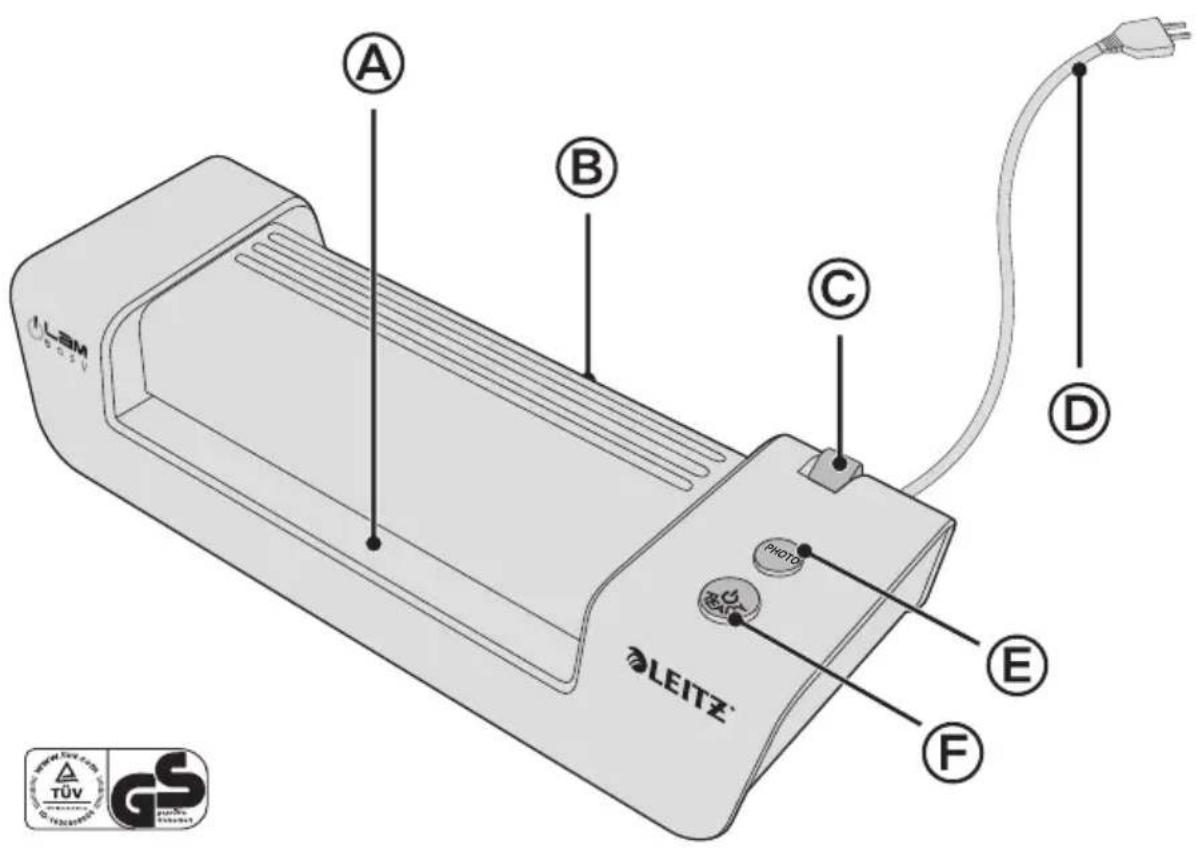

Laminatörün tanıtımı Ön kapak sayfasını tam açabilirsiniz. Kapak sayfa- sında yer alan şekle, kullanım kılavuzunu okurken gerektiğinde devamlı bakabilirsiniz.

Giriş yuvası – Laminasyon poşeti, lamine edilecek dokümanla birlikte merkezlenerek buradan yerleşti- rilir.

Çıkış yuvası – Lamine edilen doküman buradan çıkar.

Serbest bırakma kolu – Folyo sıkışması halinde bu kolu basılı tutarak laminasyon poşetini çekip çı- karabilirsiniz.

Elektrik kablosu/şi – Uygun bir prize takılmalıdır. Bu kullanım kılavuzunda yer alan güvenlik uyarıları- nı dikkate alın.

PHOTO tuşu – Bu tuşla PHOTO modu çalıştırılır (tuş ışığı yanar) veya kapatılır (tuş ışığı yanmaz). PHOTO modu biraz daha yüksek laminasyon sı- caklığı sağlar ve böylece fotoğraar veya kaplamalı lazer ve mürekkep püskürtmeli yazıcı çıktıları gibi daha kalın malzemeler de en iyi şekilde lamine edi- lebilir.

• Hazır göstergeli açma/kapama tuşu – Bu tuşla laminatör çalıştırılır ve kapatılır. Çalıştırıldıktan son- ra tuş ışığı ilk önce kırmızı yanar (laminatör ısınır). Çalışma sıcaklığına ulaşıldığında tuş ışığı yeşile döner. Laminasyon esnasında veya PHOTO modu aktive edildikten sonra tuş ışığının kırmızı yanması normaldir. Bir sonraki laminasyon poşetini kullan- madan önce tuş ışığının tekrar yeşile dönmesini bekleyin. İçindekiler Sizin güvenliğiniz için p. 137
• İyi bir sonuç için öneriler p. 137
• Önerilen malzemeler p. 137
• Kolay laminasyon p. 138
• Folyo sıkışmasının giderilmesi p. 139
• Diğer sorunların giderilmesi p. 139
• Bakım ve Temizleme p. 139
• 3 yıllık garanti p. 140
• Teknik Veriler p. 140
• Eski cihazların imhası Sayın Müşterimiz! Kaliteli Leitz laminatörünü tercih ettiğiniz için teşekkür ederiz. Cihazın güvenli kullanımı hakkında bilgi ve tecrübe edinmek için bu kullanım kılavuzunu lütfen dikkatle okuyun. Ürünün bir parçası olan bu kullanım kılavuzu olmadan laminatörü başkalarına vermeyin. p. 140

Sizin güvenliğiniz için Tasarım amacına uygun kullanımBu cihaz, kâğıt veya benzeri malzemeleri kaplamak için dizayn edilmiştir. Cihazı sadece bu amaçla ve kullanım kılavuzunda tarif edildiği şekilde kullanın.Kurulum esnasında dikkat edilecek hususlar Cihaz, kapalı mekânlarda kullanılmak için tasarlan-mıştır. Dış mekânlarda kullanmayın. Elektrik bağlantısını kurmadan önce, yerel şebeke geriliminin cihaz üzerindeki verilere uygun olduğunu kontrol edin. Cihazı ulaşımı kolay bir prizin yakınlarına kurun. Cihazın istendiğinde prizden kolaylıkla çıkarılabilecek durumda olmasını sağlayın. Elektrik kablosunu gerilmeyecek, ezilmeyecek veya bükülmeyecek ve insanların ayağına dolaşmayacak şekilde yerleştirin. Özellikle cihazın şinde ve elektrik kablosunun cihazdan çıktığı yerde herhangi bir hasar oluşmasına engel olun. Cihazı direkt güneş ışınlarına karşı koruyun ve ısıya hassas yüzeyler üzerine, kaloriferlerin, klimaların ve yanıcı maddelerin yanına koymayın. Cihazı yere düşürmeyin veya darbelere maruz bırak-mayın.Kullanım esnasında dikkat edilecek hususlar Çalıştığı sürece cihazın yanından kesinlikle ayrılmayın. Çocukları cihazdan uzak tutun (yaralanma tehlikesi vardır!). Laminasyon esnasında havalandırmanın iyi olmasını sağlayın (örneğin pencereyi açın). Cihazı neme karşı koruyun ve elektrik kablosu ya da şi hasarlı olduğu durumlarda kullanmayın. Daima şten tutun ve kabloyu çekmeyin. Islak elle kab-lonun şine kesinlikle dokunmayın. Cihazı kullanmadığınız zamanlarda şini prizden çıkarın. Cihazın üzerine herhangi bir şey koymayın veya hava-landırma deliklerine yabancı cisimler sokmayın.Temizleme, taşıma ve depolamada dikkat edi-lecek hususlar Taşıma, temizleme ya da kaldırma çalışmalarından önce cihazın şini prizden çıkarın ve cihazın soğu-masını bekleyin. Laminatörü taşırken daima yandaki tutma amaçlı yuvalardan kaldırın. Temizlemek için yumuşak, nemli bir bez ve az miktarda bulaşık deterjanı kullanın. Yüzeye zarar verebilecekleri için temizlik bezleri ya da kimyasallar kullanmayın. Cihazın gövdesini açmayın ve cihazı kendiniz tamir etmeye kalkışmayın. Cihazın tamir edilmesi gerekti-ğinde satın aldığınız yere başvurun. Daha fazla bilgi için garanti belgesini okuyun.  İyi bir sonuç için öneriler En iyi laminasyon sonucunu sağlamak ve laminatörde hasarları önlemek için aşağıda belirtilen hususların dik-kate alınması gerekir: Laminasyon poşetleri birbirine bağlı iki sayfadan oluşur. Kesinlikle laminasyon poşetinin tek bir sayfa-sıyla lamine etmeyin. Laminasyon poşetlerini daima kapalı (katlanmış) tara-fından cihaza yerleştirin. Laminasyon poşetini daha önce lamine edilen doküman alındıktan sonra cihaza yerleştirin. Kesinlikle boş laminasyon poşetlerini lamine etmeyin. Lamine ederken laminasyon poşetinin içine daima bir doküman koyun. Lamine etmeden önce laminasyon poşetini kesmeyin. Lamine ettikten sonra laminasyon poşetini keserek doğru ebata getirin. Isıya karşı hassas, yaş, dalgalı veya kıvrılmış malze-meleri lamine etmeyin. Kullanım kılavuzunda belirtilenden daha kalın malze-meleri lamine etmeyin. Metal cisimleri lamine etmeyin. Tamamlandıktan sonra laminasyon işleminin geri döndürülmesi mümkün değildir. Başka örneği olmayan dokümanları lamine ederken bunu lütfen dikkate alın. Lamine edilen dokümanın engellenmeden dışarı çıkabilmesi için laminatörün arkasında yeterince yer kalmasına dikkat edin. Alttan elle haf desteklenmek suretiyle henüz sıcak olan dokümanda deformasyonlar azaltılabilir. Normal laminasyon esnasında laminasyon poşetini çekmeyin, itmeyin ya da laminatörü kapatmayın. Önerilen malzemeler

Leitz laminatörünüzle maksimum kalınlığı 0,6 mm olan çoğu basılı kâğıtları, fotokopi, lazer ve mürekkep püs-kürtmeli yazıcı çıktılarını 75 µm (mic.) ile 125 µm arası laminasyon poşetleriyle lamine edebilirsiniz. Fotoğraar veya kaplamalı lazer ve mürekkep püskürt-meli yazıcı çıktıları gibi daha kalın malzemelerde lami-nasyon kalitesini arttırmak amacıyla, laminatörünüz PHOTO moduna sahiptir. En iyi sonuçları elde etmek için sadece Leitz marka laminasyon poşetleri kullanın. Böylece aynı zamanda cihazın ömrü de uzar.138

1. Laminatörün kurulması ve çalıştırılması

Laminatörü elektrik prizine yakın, sağlam ve düz bir zemin üzerine (örneğin masa) koyun. Lamine edilen dokümanın bloke edilmemesi ve kolaylıkla alınabilmesi için laminatörün arkasında yeterince yer kalmasına dikkat edin. Elektrik şini prize takın. Açma/Kapama tuşuna basın.Açma/Kapama tuşunun ışığı kırmızı yanar ve laminatör ısınmaya başlar. Çalışma sıcaklığına ulaşıldığında tuş ışığı yeşile döner.2. PHOTO ayarının seçimi Fotoğraar veya kaplamalı lazer ve mürekkep püskürtmeli yazıcı çıktıları gibi daha kalın malzemeleri lamine etmek isti-yorsanız, PHOTO tuşuna basarak tuş ışığının yanmasını sağlayın.Daha ince malzemeler (örneğin mektup kâğıdı) lamine ederken tuş ışığı yanmamalıdır.3. Dokümanın laminasyon poşetine yerleştirilmesi Dokümanı laminasyon poşetine yerleştirin. Bunu yaparken dokümanı laminasyon poşetinin katlanmış tarafına mümkün olduğu kadar yaklaştırın ve sağda ve solda eşit mesafe kalma-sına dikkat edin.Fazla büyük laminasyon poşetlerini lamine edildikten sonra kesebi-lirsiniz.4. KaplamaÖnemli not: Laminasyon kalıcı bir işlemdir. Başka örneği olmayan dokümanları lamine etmeden önce, benzer bir doküman üzerinde işlemi test edin. Açma/Kapama tuşunun ışığı yeşil yandığında laminasyon poşetini katlanmış tarafından ve ortalayarak ve düz şekilde içeri çekilene kadar giriş yuvasına sokun.Lamine edilen doküman çıkış yuvasından otomatik olarak dışarı çıkarılır. Bu esnada elinizle dokümanı düz tutarak laminasyon sonu-cunun kalitesini arttırabilirsiniz.5. Lamine edilen dokümanın soğuması Lamine edilen dokümanı alın ve soğuması için yaklaşık bir dakika düz bir zeminin üzerinde bırakın. Lamine edilecek başka dokümanlarınız yoksa cihazı kapatın. PHOTO

Folyo sıkışmasının giderilmesi Uygun olmayan malzemeleri lamine ederseniz ya da Leitz tarafından önerilmeyen laminasyon poşetleri kullanırsanız, cihazda folyo sıkış-ması görülebilir.DİKKAT: Laminatörde hasar oluşmasını önlemek için cihazı kapat-madan önce laminasyon poşetini çıkarmanız gerekir. Bunun için aşa-ğıdaki adımları izleyin: – Serbest bırakma kolunu aşağıya bastırın ve laminasyon poşetini derhal çekerek çıkarın (soldaki şekle bkz.). – Her folyo sıkışmasından sonra, "Bakım ve temizleme" bölü-münde tarif edildiği gibi makaraları temizleyin. Diğer sorunların giderilmesi

Laminasyon poşetinde kabarcık veya kırışıklıklar:Isı aşırı yüksek. PHOTU tuşunun ışığı yanarsa, PHOTO modunu kapatmak için tuşa basın. Beyaz veya bulanık benekler: Laminasyon poşeti ve/veya lamine edilen malzeme aşırı kalın. Uygun laminasyon poşetleri/malzemeler kullandığınızdan emin olun (bkz. Teknik veriler). Kenarda benekler: – Doküman lamine edilmek için fazla kalın. – Laminasyon poşeti fazla kalın. Doğru laminasyon poşetini kul-landığınızdan emin olun (bkz. Teknik veriler). Bakım ve Temizleme Cihazdan fazla tutkalı temizlemek için silindirleri düzenli aralıklarla aşağıda tarif edildiği gibi temizleyin: Laminatörü çalıştırın ( ). Tuş yeşil yanana kadar bekleyin. Işığı yanacak şekilde PHOTO tuşuna basın. Bir yaprak kullanılmamış fotokopi kâğıdını ortasından katlayın.Bir yaprak kullanılmamış fotokopi kâğıdını ortasından katlayın. Tes-limat kapsamındaki temizleme kartonunu katladığınız kâğıdın içine koyun (Şekil A). Kâğıdı kapalı tarafıyla ve ortalayarak 3–5 defa giriş yuvasına sürün (Şekil B).Gövdeyi temizlemek için: Elektrik şini çekin ve cihaz soğuyana kadar bekleyin. Cihazın dış kısmını yumuşak, nemli bir bez ve az miktarda bulaşık deterjanıyla silin. FOTO B140

Teknik Veriler Çalışma şekli/Isıtma sistemi 2 adet ısıtılan makara, koruyucu kılıfsız (carrier) Laminasyon hızı 414 mm/dk. Ön ısıtma süresi yaklaşık 6 dakika Önerilen folyo kalınlığı 80(75)–125 µm Kaplanacak malzemenin max. kalınlığı 0,6 mm Maks. çalışma genişliği, i-Lam easy A4 / i-Lam easy A3 230 / 320 mm Akım beslemesi 230 V AC Güç saryatı, i-Lam easy A4 / i-Lam easy A3 285 / 435 W Net ağırlık, i-Lam easy A4 / i-Lam easy A3 2,1 / 2,6 kg Ebatlar (G x D x Y ), i-Lam easy A4 i-Lam easy A3 397 x 146 x 99 mm 487 x 146 x 99 mm Gövde malzemesi ABS Teknik değişiklik yapma hakkı saklıdır. 3 yıllık garanti Makinede arıza olduğu takdirde, makineyle birlikte iade edilecektir. LEITZ cihazları 3 yıllık garanti ile satılmaktadır. Bu 3 yıllık garantinin koşulları şöyledir:

1. Her makine, satın alma tarihinden itibaren 3 yıl süreyle her türlü

malzeme ve/veya işçilik kusuruna karşı garantilidir.

2. Müşteri meydana gelen problemin detaylarını açıklayan yazılı bir ihbar

ve satın alma tarihini kanıtlayan bir belge ibraz etmedikçe makinenin garanti kapsamında iadesi kabul edilmez.

3. Makineler Esselte’ye tamir için iade edilirken uygun bir ambalajla

gönderilmelidir. Esselte, ürünlerin uygun ve yeterli ambalajlanmaması nedeniyle nakliye sırasında hasar görmesi halinde hiçbir sorumluluk kabul etmez.

4. Makinede gereken bütün parça ve işçilik giderleri Satıcı’nın

sorumluluğu altındadır. Bu 3 yıllık garanti aşağıdaki koşullara tabidir: a) Makinenin makine ile birlikte verilen kullanım talimatlarına kesin uygun bir şekilde kullanılmış olması. b) Bu garantiden yararlanmak isteniliniyorsa, makinenin, nakliye bedeli ödenmiş olarak, Esselte’ye iade edilmesi. Esselte nakliye sırasında meydana gelebilecek zarar veya hasarlar için sorumluluk kabul etmez. c) Arızanın bir kaza, yanlış kullanım, tadilat veya ihmalden kaynaklandığı tespit edildiği takdirde bu garanti geçersizdir. d) Esselte, cihaz veya aksesuarlarında ne olursa olsun herhangi bir kusurdan kaynaklanan zarar, hasar veya giderler için bu garanti kapsamında herhangi bir zımni sorumluluk kabul etmez; e) Bu garanti sizin bir tüketici olarak sahip olduğunuz kanuni haklarınızı etkilemez. Garanti hizmetinden hızlı ve sorunsuz bir şekilde faydalanabilmeniz için, lütfen aşağıda belirtilen internet sitesi üzerinden kaydınızı yaptırın: http://www.leitz.com/lamination Satın Alma Tarihi:Model No. Seri No.:Şirketin Adı:Temas kurulacak kişinin adı:Adres:Telefon/Faks:Esselte Leitz Büro Malzemeleri Sanayi ve Ticaret A.Ş.Ayazağa Ticaret Merkezi No:11 Kat 2 Maslak34398 İstanbulTURKEYTelefon: 0 212 286 26 30Faks: 0 212 286 26 28 Eski cihazların imhası Üzeri çizilmiş olan bu çöp bidonu sembolü bir ürünün, ambalajın ve/veya ekte sunulan dokümanlardan birinin üstünde yer alıyorsa, söz konusu ürün 2002/96/EC sayılı Avrupa Birliği Direkti'ne ve bu direktin uygulanma- sına ilişkin ulusal yasalara tabidir. Direktif ve yasalara göre, elektronik ve elektrikli eski cihazların ev çöpüne (artık çöp bidonuna) atılmaları yasaktır. Eski cihazların usulüne uygun imhasını, hazır- lanmasını ve yeniden değerlendirilmesini sağlamak amacıyla bu cihazları devlet tarafından öngörülen yer- lerde imha etmekle yükümlüsünüz. Eski cihazları usulüne uygun imha ederek çevrenin zarar görmesini ve kişisel sağlığınız için tehlikeleri önlemiş olursunuz. Cihazların imhası sizin için ücret- sizdir. Eski cihazların imhasına ilişkin daha ayrıntılı bilgiyi belediyenizden, çöplerin imhası için yetkili daireden veya ürünü satın aldığınız mağazadan edinebilirsiniz.< — Fold here
