GEBRUIKSAANWIJZING ILAM Easy A4 LEITZ

Gebruikershandleiding

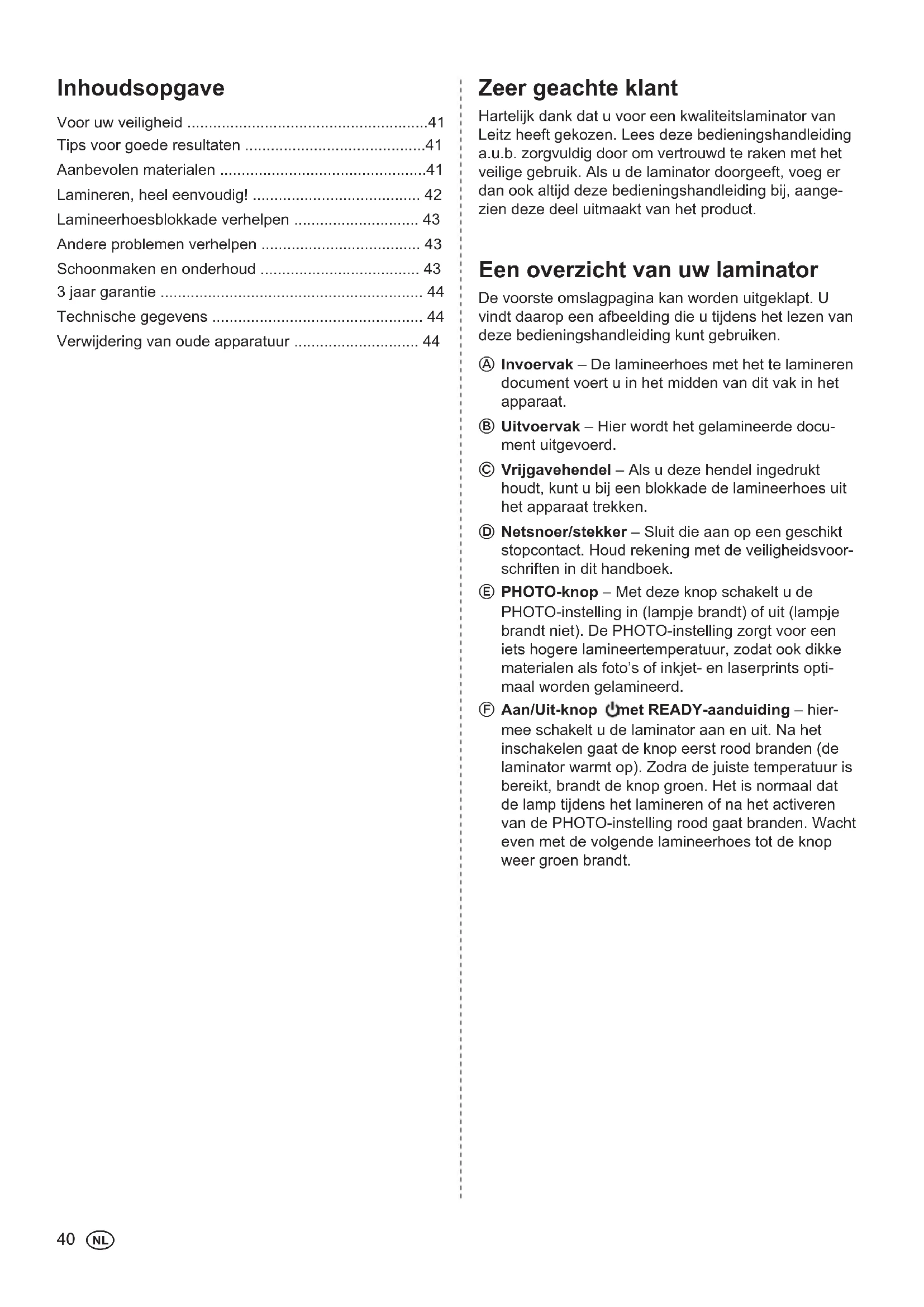

Een overzicht van uw laminator De voorste omslagpagina kan worden uitgeklapt. U vindt daarop een afbeelding die u tijdens het lezen van deze bedieningshandleiding kunt gebruiken.

Invoervak – De lamineerhoes met het te lamineren document voert u in het midden van dit vak in het apparaat.

Uitvoervak – Hier wordt het gelamineerde docu- ment uitgevoerd.

Vrijgavehendel – Als u deze hendel ingedrukt houdt, kunt u bij een blokkade de lamineerhoes uit het apparaat trekken.

Netsnoer/stekker – Sluit die aan op een geschikt stopcontact. Houd rekening met de veiligheidsvoor- schriften in dit handboek.

PHOTO-knop – Met deze knop schakelt u de PHOTO-instelling in (lampje brandt) of uit (lampje brandt niet). De PHOTO-instelling zorgt voor een iets hogere lamineertemperatuur, zodat ook dikke materialen als foto’s of inkjet- en laserprints opti- maal worden gelamineerd.

• Aan/Uit-knop met READY-aanduiding – hier- mee schakelt u de laminator aan en uit. Na het inschakelen gaat de knop eerst rood branden (de laminator warmt op). Zodra de juiste temperatuur is bereikt, brandt de knop groen. Het is normaal dat de lamp tijdens het lamineren of na het activeren van de PHOTO-instelling rood gaat branden. Wacht even met de volgende lamineerhoes tot de knop weer groen brandt. Inhoudsopgave Voor uw veiligheid p. 41
• Tips voor goede resultaten p. 41
• Aanbevolen materialen p. 41
• Lamineren, heel eenvoudig! p. 42
• Lamineerhoesblokkade verhelpen p. 43
• Andere problemen verhelpen p. 43
• Schoonmaken en onderhoud p. 43
• 3 jaar garantie p. 44
• Technische gegevens p. 44
• Verwijdering van oude apparatuur Zeer geachte klant Hartelijk dank dat u voor een kwaliteitslaminator van Leitz heeft gekozen. Lees deze bedieningshandleiding a.u.b. zorgvuldig door om vertrouwd te raken met het veilige gebruik. Als u de laminator doorgeeft, voeg er dan ook altijd deze bedieningshandleiding bij, aange- zien deze deel uitmaakt van het product. p. 44

Voor uw veiligheid Gebruik volgens de voorschriftenDit apparaat is ontwikkeld voor het lamineren van papier of op papier lijkend materiaal. Gebruik het uitsluitend voor dit doel, en wel op de manier die in deze gebruik-saanwijzing is beschreven.Voorzorgsmaatregelen bij de plaatsing Het apparaat mag alleen binnen worden gebruikt. Gebruik het niet buiten. Controleer voor het aansluiten of de plaatselijke span-ning overeenkomt met de informatie op het apparaat. Plaats het apparaat in de buurt van een goed bereik-baar stopcontact. Zorg ervoor dat de stekker van het apparaat altijd uit het stopcontact kan worden getrokken. Bescherm het netsnoer tegen uitrekken, klemmen of knikken en plaats het zodanig dat niemand over het snoer kan struikelen. Let er vooral op dat de stekker niet beschadigd raakt en geen beschadigingen ont-staan op de plaats waar het snoer uit het apparaat komt. Bescherm het apparaat tegen direct zonlicht en plaats het niet op hittegevoelige oppervlakken, in de buurt van verwarming, air conditioning of licht ontvlambare materialen. Het apparaat niet laten vallen en beschermen tegen stoten.Voorzorgsmaatregelen tijdens het gebruik Laat het ingeschakelde apparaat nooit onbeheerd achter. Houd het apparaat uit de buurt van kinderen (verwon-dingsgevaar!). Zorg tijdens het lamineren voor een goede ventilatie (bijv. een raam openzetten). Bescherm het apparaat tegen vocht en gebruik het niet wanneer het netsnoer of de stekker beschadigd is. Trek altijd aan de stekker en nooit aan het snoer. Raak de stekker nooit met natte handen aan. Trek de stekker van het apparaat uit het stopcontact wanneer het niet wordt gebruikt. Plaats geen voorwerpen op het apparaat en stop geen voorwerpen in de ventilatieopeningen.Voorzorgsmaatregelen bij reiniging, transport en opslag Voor het transporteren, reinigen en opbergen de stekker uit het stopcontact trekken en het apparaat laten afkoelen. Houd de laminator bij het dragen altijd aan de greepopeningen aan de zijkant vast. Gebruik voor de reiniging een zachte, vochtige doek en een beetje afwasmiddel. Gebruik geen reini-gingsdoekjes of chemische stoffen, die zouden het oppervlak kunnen beschadigen. Maak de behuizing niet open en probeer niet het apparaat zelf te repareren. Neem contact op met uw dealer als reparaties nodig zijn. Lees de garantiever-klaring voor meer informatie.  Tips voor goede resultaten Neem de volgende voorzorgsmaatregelen in acht om een zo goed mogelijk lamineerresultaat te bereiken en beschadigingen van de laminator te voorkomen: Lamineerhoezen bestaan uit twee zijden die met elkaar zijn verbonden. Lamineer nooit slechts één zijde van een lamineerhoes. Lamineerhoezen altijd met de gesloten (gevouwen) zijde naar voren in het apparaat schuiven. De lamine-erhoes pas invoeren wanneer het daarvoor gelamine-erde document werd verwijderd. Lamineer geen lege lamineerhoezen. Doe altijd een document in de lamineerhoes als u wilt lamineren. De lamineerhoes voor het lamineren niet afknippen. Knip de lamineerhoes pas na het lamineren op de pas-sende grootte. Lamineer geen hittegevoelige, natte, golvende of krul-lende materialen. Lamineer geen materiaal dat dikker is dan aangegeven in deze bedieningshandleiding. Lamineer geen metalen voorwerpen. Het lamineerproces kan niet ongedaan worden gemaakt. Houd daarmee rekening wanneer u unieke documenten lamineert. Zorg voor voldoende ruimte achter de laminator, zodat het gelamineerde document ongehinderd uit het apparaat kan komen. Door het document licht te ondersteunen met een hand kan vervorming van het warme document worden verminderd. Tijdens het normale lamineerproces niet aan de lami-neerhoes trekken of deze in het apparaat duwen en de laminator niet uitschakelen. Aanbevolen materialen

Met uw Leitz-laminator kunt u de meeste bedrukte papiersoorten, fotokopieën, laser- en inkjetprints met lamineerhoezen van 75 µm (mic.) tot 125 µm tot een maximumdikte van 0,6 mm lamineren. Om het resultaat van dikke materialen, zoals foto’s en inkjet- en laserprints, te verbeteren beschikt de lami-nator over een PHOTO-instelling. Gebruik voor hoogwaardige resultaten uitsluitend lamineerhoezen van het merk Leitz. Bovendien wordt hierdoor de levensduur van het apparaat verlengd.42

Lamineren, heel eenvoudig!

1. De laminator plaatsen en inschakelen

Plaats de laminator op een rechte, stabiele ondergrond (bijv. tafel) in de buurt van een stopcontact. Zorg voor voldoende ruimte achter de laminator zodat het gelamineerde document niet geblokkeerd wordt en goed kan worden uitgenomen. Doe de stekker in het stopcontact. Druk op de Aan/Uit-knop ( ).De Aan/Uit-knop gaat rood branden en de laminator warmt op. Zodra de werktemperatuur is bereikt, wordt de knop groen.2. PHOTO-instelling kiezen Als u dikker materiaal wilt lamineren, zoals foto’s of inkjet- en laserprints, moet u op de PHOTO-knop drukken, zodat die gaat branden.Bij het lamineren van dun materiaal (bijv. briefpapier) mag deze knop niet branden.3. Document in de lamineerhoes plaatsen Plaats het document in de lamineerhoes. Leg het document daarbij zo dicht mogelijk tegen de gevouwen zijde van de lami-neerhoes en zorg voor gelijke afstanden links en rechts.Te grote lamineerhoezen kunt u na het lamineren op maat knippen.4. LaminerenBelangrijk: Lamineren is denitief. Voordat u losse documenten lamineert, moet u de procedure met een vergelijkbaar object uitpro-beren. Als de Aan/Uit-knop groen brandt, moet u de lamineerhoes met de gevouwen zijde naar voren in het midden en recht in het invoervak schuiven, tot de hoes wordt ingetrokken.Het gelamineerde document komt automatisch uit het uitvoervak. U kunt de kwaliteit van het resultaat verbeteren door het document hierbij met de hand recht te houden.5. Gelamineerde document laten afkoelen Neem het gelamineerde document uit het apparaat en laat het ongeveer een minuut op een recht oppervlak liggen om af te koelen. Schakel het apparaat uit als u geen andere documenten meer wilt lamineren.

Lamineerhoesblokkade verhelpen Als u ongeschikt materiaal wilt lamineren of lamineerhoezen gebruikt die niet door Leitz worden aanbevolen, kan er een lamineerhoesblok-kade ontstaan.OPGELET: Om beschadiging van de laminator te voorkomen, moet u eerst de lamineerhoes verwijderen voordat u het apparaat uitscha-kelt. Ga hierbij als volgt te werk: – Druk de vrijgavehendel naar beneden en trek de lamineerhoes onmiddellijk uit het apparaat (zie de afbeelding links). – Reinig de walsen na iedere lamineerhoesblokkade, zoals beschreven in het hoofdstuk ‘Reparatie en onderhoud’. Andere problemen verhelpen

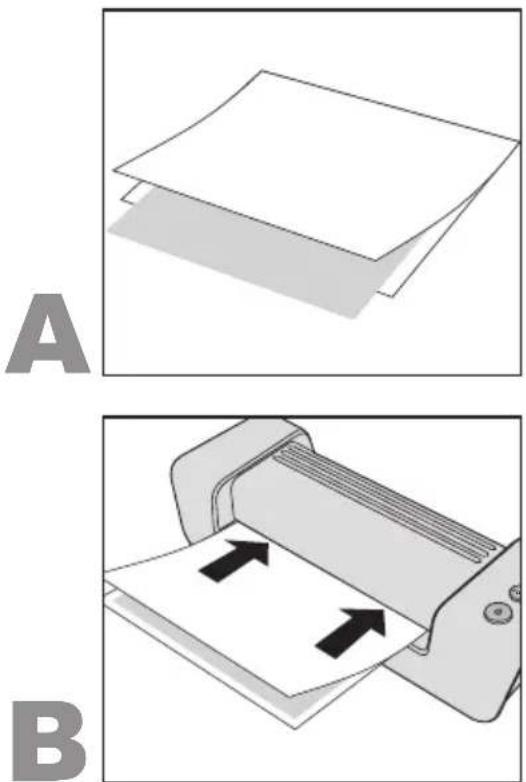

Blaasvorming of vouwen op de lamineerhoes:Te veel warmte. Indien de PHOTO-knop brandt, moet u daarop drukken om de PHOTO-instelling uit te schakelen. Witte of melkachtige vlekken: De lamineerhoes en/of het gelamineerde materiaal is te dik. Con-troleer of u geschikte lamineerhoezen/materialen gebruikt (zie de Technische Gegevens). Vlekken aan de rand: – Het document is te dik om te lamineren. – De lamineerhoes is te dik. Controleer of u de goede lamineer-hoes heeft gebruikt (zie de Technische Gegevens). Schoonmaken en onderhoud Om overtollige lijm uit het apparaat te verwijderen moet u de rollen regelmatig reinigen. Dat gebeurt als volgt: Schakel de laminator in ( ). Wacht tot de knop groen brandt. Druk op de PHOTO-knop zodat die gaat branden. Vouw nu een blad ongebruikt kopieerpapier in het midden. Plaats het bijgeleverde reinigingskarton in het gevouwen papier (zie afbe-elding A). Voer het papier met de gesloten zijde naar voren 3–5 keer in het midden in het invoervak (zie afbeelding B).Om de behuizing te reinigen: Trek de stekker uit het stopcontact en wacht tot het apparaat is afgekoeld. Maak de buitenkant schoon met een zachte, vochtige doek en een beetje afwasmiddel.44

Technische gegevens Werkwijze/verwarmingssysteem 2 verwarmde rollen, zonder carrier Lamineersnelheid 414 mm/min Voorverwarmingstijd Circa 6 min. Aanbevolen foliedikte 80(75)–125 µm Max. dikte van de te lamineren stukken 0,6 mm Max. werkbreedte, i-Lam easy A4 / i-Lam easy A3 230 / 320 mm Stroomtoevoer 230 V AC Opgenomen vermogen, i-Lam easy A4 / i-Lam easy A3 285 / 435 W Nettogewicht, i-Lam easy A4 / i-Lam easy A3 2,1 / 2,6 kg Afmetingen (B x H x D), i-Lam easy A4 i-Lam easy A3 397 x 146 x 99 mm 487 x 146 x 99 mm Materiaal behuizing ABS Technische wijzigingen voorbehouden. 3 jaar garantie Terug te sturen met het apparaat in geval van defect. Alle LEITZ apparaten worden verkocht met 3 jaar garantie. Deze garantie omvat het volgende:

1. Ieder apparaat wordt gegarandeerd tegen materiaalge breken en/of

productiefouten voor een periode van 3 jaar na de aankoopdatum.

2. Geen enkel apparaat wordt aanvaard zonder dat een schriftelijke

opgave van de koper werd bijgesloten met een omschrijving van de klacht(en). Tevens dient de aankoopdatum en de naam van de koper bij de klachtomschrijving te worden vermeld.

3. Alle te herstellen apparaten dienen te worden terugge stuurd naar

ESSELTE in een degelijke verzendverpak king.

4. De leverancier is verantwoordelijk voor alle onderdelen en

arbeidskosten die noodzakelijk zijn om het apparaat te herstellen.

5. Technische veranderingen zijn voorbehouden. De garantie van 3 jaar

is onderhevig aan de volgende voor waarden: a) De garantiekaart dient volledig te worden ingevuld en voorzien te worden van een dealerstempel. b) Het apparaat werd gebruikt conform de bijgeleverde gebruiksaanwijzing. c) Het apparaat dient franco naar ESSELTE te worden verzonden. ESSELTE is niet aansprakelijk voor even tuele beschadiging of verlies van het apparaat tijdens de verzending. d) De garantie vervalt indien de gebreken werden veroorzaakt door een ongeluk, ondeskundig gebruik, aangebrachte veranderingen en/of door onachtzaam heid. e) De garantie heeft geen invloed op uw rechten als eindgebruiker. Om in geval van een garantieclaim een snelle en vlekkeloze afhandeling te garanderen, registreert u zich a.u.b. op het internet onder: http://www.leitz.com/lamination Datum aankoop:Apparaat gekocht bij:Serie nummer/Model nummer:Firmanaam:Contactpersoon/Afdeling:Adres:Telefoon:ESSELTE B.V. ESSELTEVijzelmolenlaan 6 Industriepark-Noord 303447 GX Woerden B-9100 Sint-NiklaasNEDERLAND BELGIE Tel 0348-415084 Tel: 03/760.33.11 Fax 0348-421203 Fax: 03/777.47.98 Verwijdering van oude apparatuur Wanneer het symbool van een doorge- streepte vuilnisbak op een product, de ver- pakking en/of de bijgevoegde documenten staat, valt dit product onder de Europese richtlijn 2002/96/EC en de betreffende natio- nale wetgeving die gericht is op het omzetten van deze richtlijn. In de richtlijn en wet is voorgeschreven, dat afge- dankte elektrische en elektronische apparaten niet met het huisvuil mogen worden verwijderd. Om een vakkundige verwijdering, behandeling en recycling te waarborgen, bent u verplicht om oude apparaten op de daarvoor voorziene plaatsen af te geven. Met de verwijdering van oude apparaten volgens de voorschriften voorkomt u milieuschade en risico’s voor de persoonlijke gezondheid. De verwijdering is voor u gratis. Meer informatie over het verwijderen van afgedankte apparaten krijgt u bij uw gemeente, bij het afvalverwer- kingsbedrijf of in de winkel waar u het product heeft gekocht.
