BEDIENUNGSANLEITUNG ILAM Easy A4 LEITZ

D Gebrauchsanweisung

A B C D LEITZ PHOTO E F TÜV GS

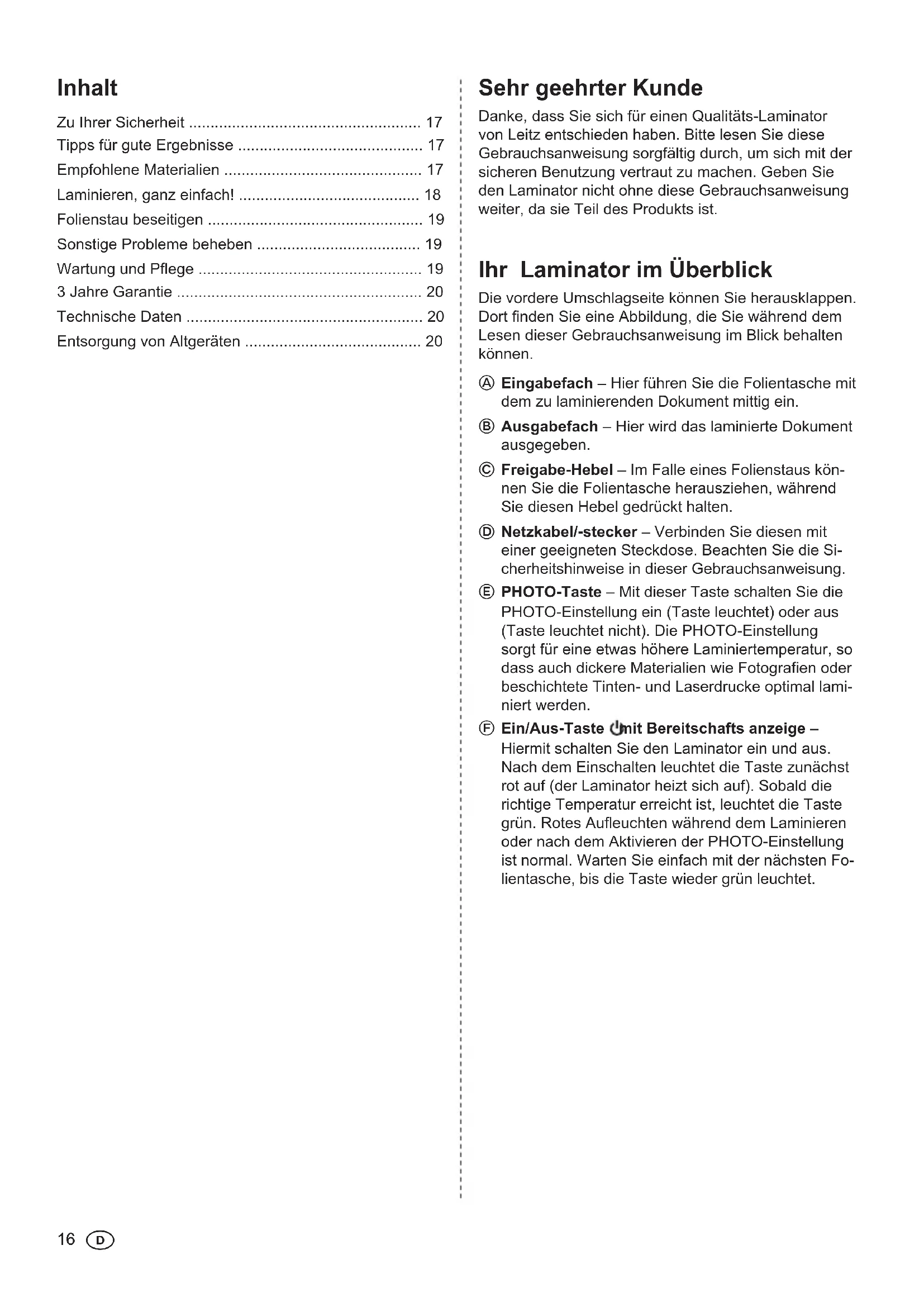

Contents

For your safety 5

Zu Ihrer Sicherheit 17

Tipps für gute Ergebnisse 17

Empfohlene Materialien 17

Laminieren, ganz einfach! 18

Folienstau beseitigen 19

Sonstige Probleme beheben 19

Wartung und Pflege 19

3 Jahre Garantie 20

Technische Daten 20

Entsorgung von Altgeräten 20

Sehr geehrter Kunde

Danke, dass Sie sich für einen Qualitäts-Laminator von Leitz entschieden haben. Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch, um sich mit der sicheren Benutzung vertraut zu machen. Geben Sie den Laminator nicht ohne diese Gebrauchsanweisung weiter, da sie Teil des Produkts ist.

Ihr Laminator im Überblick

Die vordere Umschlagseite können Sie herausklappen. Dort finden Sie eine Abbildung, die Sie während dem Lesen dieser Gebrauchsanweisung im Blick behalten können.

Ⓐ Eingabefach – Hier führen Sie die Folientasche mit dem zu laminierenden Dokument mittig ein.

⑧ Ausgabefach – Hier wird das laminierte Dokument ausgegeben.

© Freigabe-Hebel – Im Falle eines Folienstaus können Sie die Folientasche herausziehen, während Sie diesen Hebel gedrückt halten.

Netzkabel/-stecker – Verbinden Sie diesen mit einer geeigneten Steckdose. Beachten Sie die Sicherheitshinweise in dieser Gebrauchsanweisung.

© PHOTO-Taste – Mit dieser Taste schalten Sie die PHOTO-Einstellung ein (Taste leuchtet) oder aus (Taste leuchtet nicht). Die PHOTO-Einstellung sorgt für eine etwas höhere Laminiertemperatur, so dass auch dickere Materialien wie Fotografien oder beschichtete Tinten- und Laserdrucke optimal laminiert werden.

⑤ Ein/Aus-Taste Unit Bereitschafts anzeige – Hiermit schalten Sie den Laminator ein und aus. Nach dem Einschalten leuchtet die Taste zunächst rot auf (der Laminator heizt sich auf). Sobald die richtige Temperatur erreicht ist, leuchtet die Taste grün. Rotes Aufleuchten während dem Laminieren oder nach dem Aktivieren der PHOTO-Einstellung ist normal. Warten Sie einfach mit der nächsten Folientasche, bis die Taste wieder grün leuchtet.

Zu Ihrer Sicherheit

Bestimmungsgemäße Verwendung

Dieses Gerät wurde zum Laminieren von Papier oder papierähnlichen Materialien entwickelt. Verwenden Sie es nur zu diesem Zweck und wie in dieser Gebrauchsanweisung beschrieben.

Vorsichtsmaßnahmen beim Aufstellen

• Das Gerät wurde für die Verwendung in geschlossenen Räumen entwickelt. Nicht im Freien benutzen.
• Vor dem Anschließen sicherstellen, dass die örtliche Netzspannung mit den Angaben auf dem Gerät übereinstimmt.
• Das Gerät in der Nähe einer leicht zugänglichen Steck-dose aufstellen. Sicherstellen, dass das Gerät jederzeit vollständig vom Stromnetz getrennt werden kann.
• Das Netzkabel so legen, dass es nicht gedehnt, gequetscht oder geknickt werden, und dass niemand darüber stolpern kann. Insbesondere darauf achten, dass keine Schäden am Stecker und am Netzkabelausgang des Geräts auftreten können.
• Das Gerät vor direkter Sonnenein strahlung schützen und nicht auf hitzeempfindlichen Oberflächen, in der Nähe von Heizungs- oder Klimageräten oder leicht entzündlichen Stoffen aufstellen.
• Das Gerät nicht fallen lassen oder Stößen aussetzen.

Vorsichtsmaßnahmen während des Betriebs

• Das Gerät niemals unbeaufsichtigt lassen, während es eingeschaltet ist.
• Kinder vom Gerät fernhalten (Verletzungs gefahr!).
• Beim Laminieren für gute Belüftung sorgen (z. B. Fenster öffnen).
• Das Gerät vor Feuchtigkeit schützen und nicht benutzen, wenn Netzkabel oder -stecker beschädigt sind.
• Immer den Netzstecker greifen und nicht am Kabel ziehen. Den Netzstecker niemals mit feuchten Händen anfassen.
• Den Netzstecker ziehen, wenn das Gerät nicht benutzt wird.
• Keine Gegenstände auf das Gerät stellen oder legen und keine Fremdkörper in die Lüftungsschlitze einführen.

Vorsichtsmaßnahmen bei Reinigung, Transport und Lagerung

• Vor dem Transportieren, Reinigen und Verstauen den Netzstecker ziehen und das Gerät abkühlen lassen. Den Laminator beim Tragen immer an den seitlichen Griffmulden fassen.
• Zum Reinigen ein weiches, feuchtes Tuch und etwas Spülmittel verwenden. Keine Reinigungstücher oder Chemikalien verwenden, da diese die Oberfläche beschädigen können.
• Nicht das Gehäuse öffnen, und nicht versuchen, das Gerät selbst zu reparieren. Wenden Sie sich an Ihren Händler, wenn Reparaturen notwendig werden. Weitere Hinweise finden Sie in der Garantieerklärung.

Tipps für gute Ergebnisse

Um ein bestmögliches Laminierergebnis zu gewährleisten, und um Schäden am Laminator vorzubeugen, beachten Sie bitte die folgenden Vorsichtsmaßnahmen:

• Folientaschen bestehen aus zwei Seiten, die miteinander verbunden sind. Niemals mit nur einer Seite einer Folientasche laminieren.
• Folientaschen immer mit der geschlossenen (gefalteten) Seite voran in das Gerät einführen. Die Fo lientasche erst dann einführen, nachdem das zuvor laminierte Dokument entnommen wurde.
• Niemals leere Folientaschen laminieren. Legen Sie immer ein Dokument in die Folientasche, wenn Sie laminieren.
• Die Folientasche vor dem Laminieren nicht zuschneiden. Schneiden Sie die Folientasche nach dem Laminieren auf die passende Größe zu.
• Keine hitzeempfindlichen, nassen, welligen oder gekräuselten Materialien laminieren.
• Keine Materialien laminieren, die dicker sind, als in dieser Gebrauchsanweisung angegeben.
• Keine Metallgegenstände laminieren.
• Der Vorgang des Laminierens kann nicht rückgängig gemacht werden. Bitte bedenken Sie das, wenn Sie einzigartige Dokumente laminieren.
• Auf genügend Platz hinter dem Laminator achten, damit das laminierte Dokument ungehindert ausgegeben werden kann. Durch leichte Unterstützung mit einer Hand von unten kann die Verformung des noch warmen Dokuments verringert werden.
• Während des normalen Laminierens die Folientasche nicht ziehen oder schieben und den Laminator nicht ausschalten.

Empfohlene Materialien

• Mit Ihrem Leitz-Laminator können Sie die meisten bedruckten Papierarten, Fotokopien, Laser- und Tintendrucke mit Laminier-Folientaschen von 75 µm (mic.) bis 125 µm bis zu einer maximalen Dicke von 0,6 mm laminieren.
• Um das Ergebnis mit dickeren Materialien wie Fotografien oder beschichteten Tinten- und Laserdrucken zu verbessern, verfügt der Laminator über eine PHOTO-Einstellung.
• Um hochwertige Ergebnisse zu erzielen, verwenden Sie ausschließlich Folientaschen der Marke Leitz. Zudem verlängert sich dadurch die Lebensdauer des Geräts.

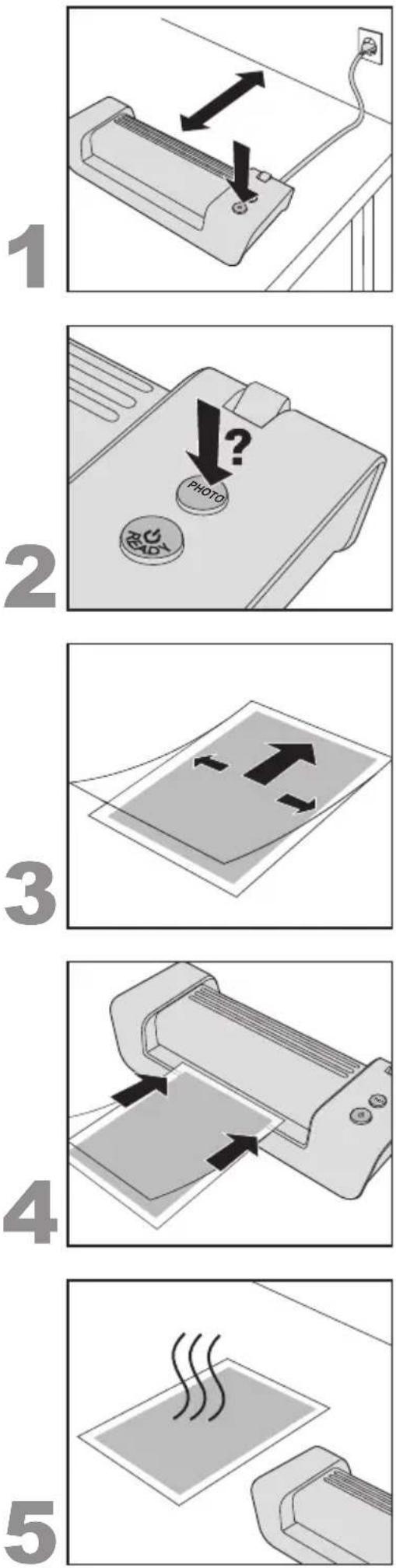

Laminieren, ganz einfach!

1. Den Laminator aufstellen und einschalten

• Stellen Sie den Laminator auf einer stabilen, ebenen Unterlage (z.B. Tisch) nahe einer Steckdose auf. Achten Sie auf genügend Platz hinter dem Laminator, damit das laminierte Dokument nicht blockiert wird und ungehindert entnommen werden kann.
• Stecken Sie den Netzstecker in die Steckdose.
• Drücken Sie die Ein/Aus-Taste (Ø)
  Die Ein/Aus-Taste leuchtet rot auf, und der Laminator heizt sich auf. Sobald die Arbeitstemperatur erreicht ist, leuchtet die Taste grün.

2. PHOTO-Einstellung wählen

- Wenn Sie dickere Materialien wie Fotografien oder beschichtete Tinten- und Laserdrucke laminieren wollen, drücken Sie die PHOTO-Taste Ⓔ, so dass sie leuchtet.

Beim Laminieren dünnerer Materialien (z. B. Brief papier) sollte die Taste nicht leuchten.

3. Dokument in Folientasche einlegen

• Legen Sie das Dokument in die Folientasche ein. Richten Sie es dabei so nah wie möglich an der gefalteten Seite der Folientasche aus und sorgen Sie für gleiche Abstände links und rechts.
  Zu große Folientaschen können Sie nach dem Laminieren zuschneiden.

4. Laminieren

Wichtig: Die Laminierung ist endgültig. Bevor Sie Einzelstücke laminieren, testen Sie den Vorgang an einem ähnlichen Objekt.

• Wenn die Ein/Aus-Taste (grün leuchtet, schieben Sie die Folientasche mit der gefalteten Seite voran mittig und gerade in das Eingabefach, bis sie eingezogen wird.
  Das laminierte Dokument wird am Ausgabefach automatisch ausgegeben. Sie können die Qualität des Ergebnisses verbessern, indem Sie das Dokument dabei mit der Hand gerade halten.

5. Laminiertes Dokument abkühlen lassen

• Entnehmen Sie das laminierte Dokument und lassen Sie es zum Abkühlen etwa eine Minute lang auf einer ebenen Fläche liegen.
• Falls Sie keine weiteren Dokumente laminieren möchten, schalten Sie das Gerät aus.

Folienstau beseitigen

Wenn Sie ungeeignete Materialien laminieren oder Folientaschen verwenden, die von Leitz nicht empfohlen werden, kann es zu einem Folienstau kommen.

VORSICHT: Um Schäden am Laminator zu vermeiden, müssen Sie die Folientasche entfernen, bevor Sie das Gerät ausschalten. Gehen Sie dabei wie folgt vor:

- Drücken Sie den Freigabe-Hebel nach unten und ziehen Sie die Folien tasche umgehend heraus (siehe Abbildung links). - Reinigen Sie nach jedem Folienstau die Walzen, wie im Abschnitt „Wartung und Pflege“ beschrieben.

Sonstige Probleme beheben

- Bläschen oder Falten auf der Folientasche:

Zu viel Hitze. Falls die PHOTO-Taste leuchtet, drücken Sie darauf, um die PHOTO-Einstellung auszuschalten.

- Weiße oder milchige Flecken:

Folientasche und/oder laminiertes Material zu dick. Überprüfen Sie, ob Sie geeignete Folientaschen/Materialien verwenden (siehe Technische Daten).

- Flecken am Rand:

– Dokument zu dick zum Laminieren.

– Folientasche zu dick. Überprüfen Sie, ob Sie die richtige Folientasche verwendet haben (siehe Technische Daten).

Um überschüssigen Kleber aus dem Gerät zu entfernen, reinigen Sie regelmäßig die Walzen, wie nachfolgend beschrieben:

• Schalten Sie den Laminator ein (Warten Sie, bis die Taste grün leuchtet.
• Drücken Sie die PHOTO-Taste, so dass sie leuchtet.
• Falten Sie ein Blatt unbenutztes Kopierpapier in der Mitte. Legen Sie den mitgelieferten Reinigungskarton in das gefaltete Papier (siehe Abbildung A).
• Führen Sie das Papier mit der geschlossenen Seite voran 3–5 Mal mittig in das Eingabefach ein (siehe Abbildung B).

Um das Gehäuse zu reinigen:

- Ziehen Sie den Netzstecker und warten Sie, bis das Gerät abgekühlt ist.

- Wischen Sie das Äußere mit einem weichen, feuchten Tuch und etwas Spülmittel ab.

- Ziehen Sie den Netzstecker und warten Sie, bis das Gerät abgekühlt ist. - Wischen Sie das Äußere mit einem weichen, feuchten Tuch und etwas Spülmittel ab.

3 Jahre Garantie

Im Schadensfall zusammen mit Gerät einsenden.

Alle LEITZ-Geräte haben drei Jahre Garantie zu folgenden Bedingungen:

1. Die Garantie ab Kaufdatum erstreckt sich auf alle Material- und/oder Fabrikationsmängel der Geräte.
2. Bei Inanspruchnahme bitten wir Sie um eine schriftliche Darstellung des Fehlers.
3. Bei Inanspruchnahme der Garantie sind die Geräte zusammen mit dieser Garantiekarte in einer geeigneten Verpackung an ESSELTE zu senden. ESSELTE lehnt die Haftung für Schäden ab, die beim Transport auf Grund ungeeigneter Verpackung aufgetreten sind.
4. Durch diese Garantie verpflichten wir uns zum Ersatz der schadhaften Teile und zu entsprechenden Reparatur arbeiten. Für die Garantie gilt weiterhin,

a) dass der Garantieschein vom Verkäufer ausgefüllt (Verkaufsdatum und Firmenstempel) ist,
b) dass das Gerät seit dem Kauf gemäß der Gebrauchs anweisung benutzt worden ist,
c) dass das Gerät, für das die Garantie in Anspruch genommen wird, frei an ESSELTE geschickt wird, wobei ESSELTE keine Haftung für Verlust oder Schäden beim Transport übernimmt,
d) dass die festgestellten Schäden nicht durch einen Unfall, Missbrauch, Umbau oder unsachgemäße Benutzung verursacht wurden,
e) dass ESSELTE unbeschadet eventueller Ansprüche aus dem Produkthaftungsgesetz keine Haftung für irgendwelche Schäden, Verluste oder Kosten übernimmt, welche aus einem Fehler des Gerätes oder dessen Zubehörteilen herrühren, dadurch verursacht wurden oder damit im Zusammenhang stehen.

Um eine schnelle und reibungslose Abwicklung im Garantiefall zu ermöglichen, registrieren Sie sich bitte im Internet unter: http://www.leitz.com/lamination

Kaufdatum:

Modell-Nr./Modellreihe:

Firmenname/Name/Abteilung:

Adresse/Tel.:

Verkäufer (Firmenstempel):

Telefon/Fax-Nr.:

Esselte Leitz Esselte Esselte Leitz

GmbH & Co KG Office Products GmbH Switzerland GmbH

Zentrallager Heilbronn Aredstraße 22 Binningerstrasse 96

Werkstatt 2544 Leobersdorf CH-4123 Allschwil

Wannenäckerstr. 70 Austria Tel. [phone]

74078 Heilbronn

Deutschland

Tel. [phone]

www.esselte.de

Tel: [phone]

Fax: [phone]

www.esselte.at

Fax. [phone]

www.esselte.ch

Entsorgung von Altgeräten

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt, der Verpackung und/oder den beigefügten Dokumenten angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC sowie nationalen Gesetzen zur Umsetzung dieser Richtlinie.

Richtlinie und Gesetz schreiben vor, dass Elektro- und Elektronik-Altgeräte nicht in den Hausmüll (Restmüll) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustellen, sind Sie verpflichtet, Altgeräte über staatlich dafür vorgesehene Stellen zu entsorgen.

Mit der ordnungsgemäßen Entsorgung von Altgeräten vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit. Die Entsorgung ist für Sie kostenlos.

Weitere Informationen zur Entsorgung von Altgeräten erhalten Sie bei Ihrer Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Produkt erworben haben.

Service-Hotline für Deutschland, Österreich und Schweiz

Für technische Hilfe, Unterstützung oder Fragen steht Nutzern aus Deutschland, Österreich und der Schweiz unsere gebührenfreie Service-Hotline an allen Wochen tagen rund um die Uhr zur Verfügung: Telefon [phone]

Technische Daten

Arbeitsweise/Heizsystem	2 beheizte Rollen, ohne Carrier
Laminiergeschwindigkeit	414 mm/min
Vorheizzeit	rund 6 min
Empfohlene Folienstärke	80(75)-125 μm
Max. Dicke des Laminierguts	0,6 mm
Max. Arbeitsbreite,i-Lam easy A4 / i-Lam easy A3	230 / 320 mm
Stromversorgung	230 V AC
Leistungsaufnahme,i-Lam easy A4 / i-Lam easy A3	285 / 435 W
Nettogewicht,i-Lam easy A4 / i-Lam easy A3	2,1 / 2,6 kg
Abmessungen (B x T x H),i-Lam easy A4	397 x 146 x 99 mm
i-Lam easy A3	487 x 146 x 99 mm
Gehäusematerial	ABS

Technische Änderungen vorbehalten.
