LIETOŠANAS INSTRUKCIJA ILAM Touch A3 Turbo LEITZ

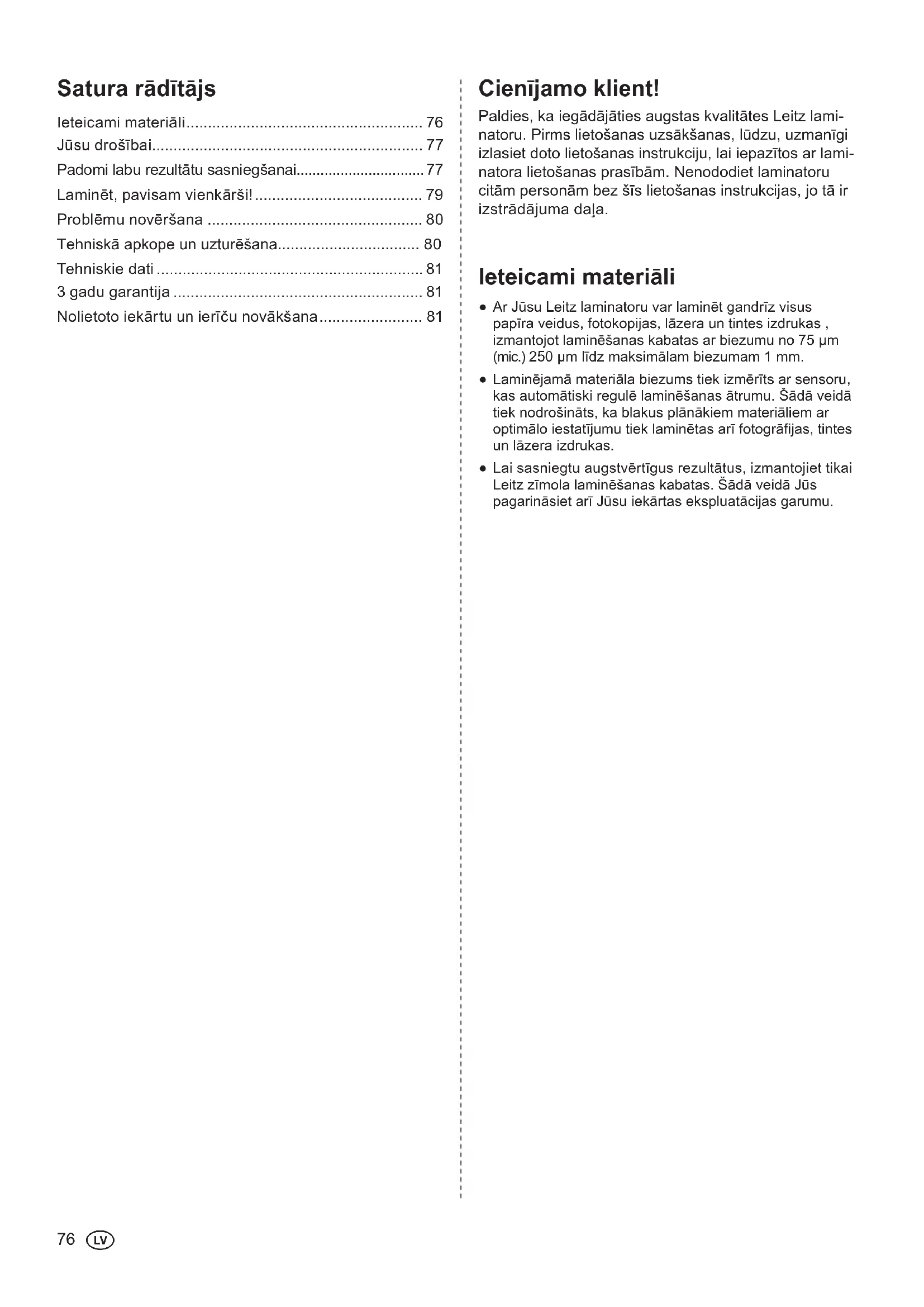

Cienījamo klient! Paldies, ka iegādājāties augstas kvalitātes Leitz lami- natoru. Pirms lietošanas uzsākšanas, lūdzu, uzmanīgi izlasiet doto lietošanas instrukciju, lai iepazītos ar lami- natora lietošanas prasībām. Nenododiet laminatoru citām personām bez šīs lietošanas instrukcijas, jo tā ir izstrādājuma daļa. Ieteicami materiāli

• Ar Jūsu Leitz laminatoru var laminēt gandrīz visus papīra veidus, fotokopijas, lāzera un tintes izdrukas , izmantojot laminēšanas kabatas ar biezumu no 75 µm (mic.) 250 µm līdz maksimālam biezumam 1 mm. Laminējamā materiāla biezums tiek izmērīts ar sensoru, kas automātiski regulē laminēšanas ātrumu. Šādā veidā tiek nodrošināts, ka blakus plānākiem materiāliem ar optimālo iestatījumu tiek laminētas arī fotogrājas, tintes un lāzera izdrukas. Lai sasniegtu augstvērtīgus rezultātus, izmantojiet tikai Leitz zīmola laminēšanas kabatas. Šādā veidā Jūs pagarināsiet arī Jūsu iekārtas ekspluatācijas garumu. Satura rādītājs Ieteicami materiāli p. 76
• Jūsu drošībai p. 77
• Padomi labu rezultātu sasniegšanai p. 77
• Laminēt, pavisam vienkārši! p. 79
• Problēmu novēršana p. 80
• Tehniskā apkope un uzturēšana p. 80
• Tehniskie dati p. 81
• 3 gadu garantija p. 81
• Nolietoto iekārtu un ierīču novākšana p. 8177

Jūsu drošībai Lietošanas atbilstoši paredzētajam mērķimŠī iekārta ir paredzēta papīra un papīram līdzīgu mate-riālu laminēšanai. Lietojiet iekārtu tikai šajā instrukcijā norādītājam mērķim.Drošības pasākumi uzstādīšanas gaitā Iekārta paredzēta lietošanai iekštelpās. Nelietojiet iekārtu ārā. Pirms pieslēgšanas pārliecinieties, ka vietējais sprie-gums atbilst spriegumam, kas norādīts uz iekārtas. Uzstādiet iekārtu viegli pieejamas rozetes tuvumā. Pārliecinities, ka iekārta var tikt atvienota no strāvas padeves jebkurā laikā. Uzmaniet strāvas vadu no salocīšanās, saliekšanās vai saspiešanas un nostipriniet tā, lai izvairītos no cilvēku kāpšanas tam pāri. Īpaši jāuzrauga, lai nebūtu bojājumu strāvas vadā gan pie izejas no iekārtas, gan kontaktdakšas pusē. Aizsargājiet iekārtu no tiešiem saules stariem un neuzstādiet uz virsmām, kas jūtīgas pret augstām temperatūrām, neuzstādiet iekārtu apkures sistēmu un kondicionieru, kā arī viegli uzliesmojošu vielu tuvumā. Novērsiet iekārtas krišanu un nepieļaujiet sitienus.Drošības pasākumi darba laikā Nekad neatstājiet iekārtu bez uzraudzības, ja tā ir ieslēgta. Turiet iekārtu bērniem nepieejamā vietā (risks savai-noties!). Laminēšanas gaitā nodrošiniet labu ventilāciju (pie-mēram, atveriet logus). Aizsargājiet iekārtu no mitruma un nedarbiniet, ja ir bojāts strāvas vads vai kontaktdakša. Vienmēr satvertiet kontaktdakšu, nevis pašu strāvas vadu. Nekad neaiztieciet kontaktdakšu ar mitrām rokām. Ja iekārta netiek darbināta, atvienojiet to no elek-trības. Nelieciet uz iekārtas nekādus priekšmetus un neieva-diet nekādus svešķermeņus ventilācijas atverēs.Drošības pasākumi tīrīšanas, transportēsanas un uzglabāšanas gaitā Pirms transportēšanas, tīrīšanas vai uzglabāšanas atslēdziet iekārtu no tīkla un ļaujiet tai atdzist. Lamina-tora pārnešanai vienmēr izmantojiet sānu iedobes. Tīrīšanai izmantojiet mīkstu, mitru salveti un nedaudz mazgāšanas līdzekļa. Nelietojiet tādas tīrīšanas salvetes vai ķīmiskas vielas, kas var radīt virsmas bojājumus. Neveriet vaļā ārējo vāku un nemēģiniet patstāvīgi veikt iekārtas remontu. Jebkura nepieciešama remonta gadījumā sazinieties ar savu tirdzniecības pārstāvi. Sīkākai informācijai izlasiet garantijas paziņojumu. Padomi labu rezultātu sasniegšanai Lai nodrošinātu pēc iespējas labāku laminēšanas rezul-tātu un novērstu laminatora bojājumus, lūdzu, ņemiet vērā sekojošus drošības pasākumus: Laminēšanas kabatas sastāv no divām lapā, kas ir savienotas savā starpā. Nekādā gadījumā nelaminējiet tikai vienas laminēšanas kabatas lapu. Laminēšanas kabatas vienmēr ielieciet iekārtā tikai ar slēgto (saliekto) pusi uz priekšu. Ielieciet jaunu laminē-šanas kabatu tikai pēc tam, kad tika izņemts iepriekš laminētais dokuments. Mažakus objektus, piemēram, vizītkartes, vienmēr ievadiet pa vidu (zem gatavības indikatora). Nekādā gadījumā nelaminējiet tukšas laminēšanas kabatas. Veicot laminēšanu, vienmēr ielieciet laminē-jamo dokumentu laminēšanas kabatā. Negrieziet laminēšanas kabatu pirms laminēšanas. Izgrieziet vajadzīgo laminēšanas kabatas izmēru pēc laminēšanas. Nelaminējiet materiālus, kas jūtīgi uz augstām tempe-ratūrām, kā arī viļnotus materiālus. Nelaminējiet materiālus, kas ir biezāki, nekā norādīts lietošanas instrukcijā. Nelaminējiet metāla priekšmetus. Laminēšanas process ir neatgriezienisks. Lūdzu ņemiet to vērā, veicot dokumentu oriģinālu laminē-šanu. Normālās laminēšanas procesa gaitā nevilkt un nebīdīt laminēšanas kabatu, kā arī neizslēgt lamina-toru.

Situācija Laminatora reakcija Laminēšanas gaitā laminēšanas kabata iestrēgusi laminatora priek-šējā pusē.Automātiskās atpakaļgaitas funkcija tiek aktivizēta, laminē-šanas kabata tiek atkal izvadīta no ielikšanas atveres. Atbalstiet atpakaļgaitu, piesardzīgi pavelkot aiz laminēšanas kabatas. Tiklīdz laminēšanas kabata iznāk no priekšējās sensoru zonas, lami-nators automātiski izslēdzas, lai novērstu laminēšanas kabatas atkārtoto ievilkšanu. Lai veiktu jaunu laminēšanu, atkal ieslēdziet laminatoru.Laminēšanas gaitā lietotājs izslēdz laminatoru, tiek pārtraukta strāvas padeve vai laminators citā veidā tiek atslēgts no barošanas avota.Pēc turpmākas laminatora ieslēgšanas uz 30 sekundēm tiek ieslēgta atpakaļgaitas funkcija, lai izvadītu laminēšanas kabatu caur ielikšanas atveri. Kad gatavības indikators iedegas zaļā krāsā, laminēšanu var veikt kā parasti. Svarīgi:Pēc katra laminēšanas kabatu sastrēguma iztīriet veltņus, kā aprakstīts sadaļā „Tehniskā ap- kope un kopšana“.

Biezuma sensors ar ātruma pielāgošanas funkciju – Jūsu Leitz laminators ir aprīkots ar sen- soru, kas atpazīst laminējamā materiāla biezumu un attiecīgi tam pielāgo laminēšanas ātrumu. Tā- dējādi visi atļautie materiāli, sākot ar parastu kopē- šanas papīru, līdz pat fotogrājām vai apvalkotām lāzera vai tintes izdrukām, vienmēr tiek optimāli laminēti.

Gatavības indikators (ar četrām pakāpēm) – Ga- tavības indikatora trīm sarkanajām un vienai zaļajai lapmiņai ir sekojoša nozīme: 3 sarkanās lampiņasUzsilde (vēl apmēram 1 minūte) 2 sarkanās lampiņasUzsilde (vēl apmēram 35 sekundės) 1 sarkanā lampiņa Uzsilde (vēl apmēram 15 sekundės) Zaļā lampiņaGatavs laminēšanai 3 sarkanās lampiņas, mirgoAutomātikā vai manuālā atpa-kaļgaitas funkcija Ja laminēšanas laikā uz neilgu laiku iedegas sar- kanā lampiņa, tas nozīmē, ka laminēšanās tempe- ratūra ir pārāk pazeminājusies vai sensori automā- tiski tiek kalibrēti no jauna. Šāds process ir pilnīgi normāls. Uzgaidiet, pirms ielikt jaunu laminēšanas kabatu, līdz atkal deg zaļā lampiņa. Jūsu laminators pārskatā Izņemiet priekšējo apvākojuma lapu. Tur atrodas attēls, ko Jūs varat apskatīties lietošanas instrukcijas lasīšanas gaitā.

Ielikšanas atvere – Šeit pa vidu tiek ielikta laminē- šanas kabata kopā ar laminējamo dokumentu. Lai taupītu vietu uzglabāšanai, šīs atveres uzliktni var salikt kopā.

Izņemšanas atvere – Šeit var izņemt laminēto dokumentu. Lai taupītu vietu uzglabāšanai, salie- ciet kopā šo uzliktni. Ja laminatora lietošanai nav pietiekoši daudz vietas, laminēšanu var veikt arī bez ša uzliktņa. Šinī gadījumā piesardzīgi izvadiet laminēto dokumentu ar roku slīpi uz augšu, lai to nebloķētu.

Tīkla kabelis/kontaktdakša – Pieslēdziet to atbil- stošai rozetei. Ņemiet vērā drošības norādījumus, kas izklāstīti dotajā lietošanas instrukcijā.

Atpakaļgaitas taustiņš – Ar ša taustiņa palīdzību var ieslēgt manuālo atpakaļgaitas funkciju. Ar šīs fnkcijas palīdzību Jūs, piemēram, varat pārtraukt nepareizi ielikta dokumenta laminēšanu. Atbalstiet atpakaļgaitu, piesardzīgi izvelkot laminēšanas kabatu. Kamēr ir ieslēgta atpakaļgaita, gatavības indikators deg sarkanā krāsā. Atpakaļgaita beidzas, kad taustiņš tiek atlaists. Svarīgi: Ja laminēšanas kabata jau gandzrīz pilīgi izgāja no laminatora caur izņemšanas atveri, nospiežot šo taustiņu, tā tiek transportēta tālāk un atpakaļgaita netiek iedarbinā- ta.

Ieslēgšanas/izslēgšanas taustiņš – Ar ša tau- stiņa palīdzību var ieslēgt (taustiņš deg) un izslēgt (taustiņš nedeg) laminatoru. Ja laminēšana netiek veikta, laminators automātriski izslēdzas pēc 30 minūtēm (elektroenerģijas taupīšanas funkcija).

Laminēšanas kabatu sastrēguma atpazīšanas funkcija ar automātisko atpakaļgaitu – Jūsu Leitz laminators ir aprīkots ar sensoriem, kas pa- līdzēs Jums iespējama vai faktiska laminēšanas kabatu sastrēguma gadījumā izņemt laminēšanas kabatu no iekārtas. Sekojošā tabulā ir parādīts, kā laminators reaģē noteiktās situācijās.79

Laminēt, pavisam vienkārši!

1. Uzstādiet un pieslēdziet laminatoru

Uzstādiet laminatoru uz stabilas, līdzenas virsmas (piemēram, galda) blakus rozetei. Uzmanieties, lai aiz laminatora būtu pietiekoši daudz vietas, lai novērstu laminētā dokumenta bloķē-šanu un nodrošinātu tā netraucētu izņemšanu. Atveriet ielikšanas un izņemšanas atveres uzliktņus. Pieslēdziet tīkla kontaktdakšu rozetei

Nospiediet ieslēgšanas/izslēgšanas taustiņu , lai tas iedegas.Gatavības indikators iedegas sarkanā krāsā un laminators uzsildās. Tiklīdz visas sarkanās lampiņas izdziest un zaļa lampiņa iedegas, darba temperatūra ir sasniegta un laminators ir gatavs darbam.

3. Ielikt dokumentu laminēšanas kabatā

Ielieciet dokumentu laminēšanas kabatā. Uzmanieties, lai dokuments tiktu ielikts pēc iespējas tuvāk laminēšanas kabatas saliektajai pusei un nodrošiniet, lai attālumi kreisajā un labajā pusē būtu vienādi.Pārāk lielas laminēšanas kabatas var atbilstoši samazināt pēc lami-nēšanas.

Svarīgi: Laminēšana ir galīga. Pirms atsevišķu dokumentu lami-nēšanas izmēģiniet procesu uz kāda līdzīga objekta. Mazākus objektus vienmēr ielieciet ielikšanas atverē pa vidu, lai tos varētu atpazīt biezuma sensors. Ja gatavības indikators deg zaļā krāsā, taisni ielieciet laminē-šanas kabatu ar saliekto pusi uz priekšu ielikšanas atverē, līdz tā tiek ievilkta. Laminētais dokuments tiek automātiski izvadīts caur izņemšanas atveri.

5. Ļaujiet laminētajam dokumentam atdzist

Izņemiet laminēto dokumentu un atstājiet to apmēram uz vienu minūti uz līdzenas virsmas. Ja Jūs vairs nevēlaties laminēt vēl citus dokumentus, izslēdziet laminatoru.

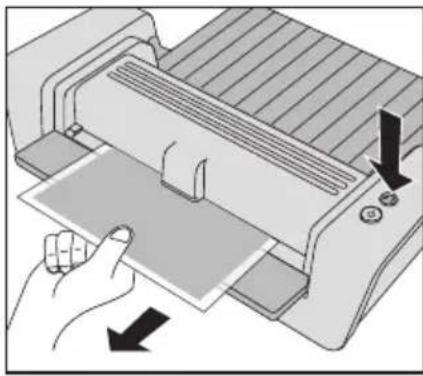

Problēmu novēršana Izvilkt atpakaļ slīpi ievilkto laminēšanas kabatu

Turiet nospiestu atpakaļgaitas taustiņu.Laminēšanas kabata tiek atkal izvadīta caur ielikšanas atveri. Atbalstiet atpakaļgaitu, piesardzīgi pavelkot aiz laminēšanas kabatas.Atpakaļgaita beidzas, tiklīdz taustiņš tiek palaists.Problēma Cēlonis PalīdzībaJa tiek nospiests atpakaļgaitas taus-tiņš, laminēšanas kabata netiek izva-dīta atpakaļ, taču tā tiek transportēta tālāk.Tas ir normāls process, jo laminē-šanas kabata ir jau iznākusi no lami-natora priekšējās daļas. Nav. Laminators neatkarīgi no laminējamā materiāla biezuma vienmēr darbojas ar vienādu ātrumu.Biezuma sensors bojāts Lūdzu nododiet laminatoru pār-baudei klientu apkalpošanas die-nestā. Tehniskā apkope un uzturēšana Lai novāktu līmes atliekas no iekārtas, regulāri tīriet veltņus, kā aprakstīts zemāk: Ieslēdziet laminatoru ( ). Uzgaidiet, līdz gatavības indikatora iedegas zaļā krāsā. Salieciet pa vidu nelietotu kopēšanas papīra lapu. Saliektajā papīra lapā ielieciet pievienotu tīrīšanas kartonu (skatīt attēlu A).

Ar slēgto pusi ievadiet papīru pa vidu ielikšanas atverē 3–5 reizes (skatīt attēlu B).Korpusa tīrīšanai: Atslēdziet kontaktdakšu no rozetes un ļaujiet iekārtai atdzist. Notīriet ārējo pusi ar mīkstu, mitru salveti un nedaudz mazgāšanas līdzekļa.81

Tehniskie dati Darbības princips/uzsildes sistēma 6 rullīši, no tiem 4 ar sildīšanas funkciju, bez turētāja Laminēšanas ātrums Automātisks ar biezuma sensora palīdzību (maks. 2300 mm/min) Iepriekšējās uzsildes laiks Apmēram 1 min Automātiskā atslēgšanās Pēc 30 min Ieteicams laminēšanas kabatas biezums 80(75)–250 µm Maks. laminējamā materiāla biezums 1 mm Maks. darba platums 320 mm Barošana 230 V AC Jaudas patēriņš 1600 W Svars neto 6 kg Izmēri (P x D x A) 525 x 217 x 143 mm Korpusa materiāls Akrilonitril- Butadiēn-Stirēns Tiesības uz tehniskām izmaiņām saglabātas. 3 gadu garantija Ar produkta apmaiņu defektu gadījumā. LEITZ produkcija tiek pārdota ar 3 gadu garantiju. 3 gadu garantijas laikā iekļauti šādi nosacījumi:

1. Katram iekārtas vienības materiāla vai apdares defektam

ir 3 gadu garantija no tā pirkšanas brīža.

2. Klients ir iesniedzis rakstisku ziņojumu ar iekārtas problē-

mas aprakstu, norādot tā iegādes datumu.

3. Klients kompānijai Esselte visas bojātās detaļas nodod

attiecīgā iepakojumā. Esselte neuzņemas atbildību par iekārtas bojājumiem pārsūtīšanas laikā, klientam pienācī- gi neiepakojot sūtījumu.

4. Piegādātājuzņēmums ir atbildīgs par visiem izdevumiem,

kas saistīti ar bojātās iekārtas daļu nomaiņu un darbu. 3 gadu garantijai ir pakļauti šādi nosacījumi: a) Iekārta, kas ir izmantota atbilstoši lietošanas instruk- cijai, kas pievienota šai iekārtai. b) Ja ir pieprasīts šis garantijas remonts, iekārta tiks apmainīta, transportēšanas izdevumus sedzot no Esselte. Esselte neatbild par ceļā pazaudētām vai bojātām iekārtām. c) Garantija nav derīga, ja iekārta ir bojāta nelaimes gadījumā, nepareizas lietošanas, pārveidošanas vai nolaidīgas rīcības gadījumā. d) Tāpat Esselte neatbild par iespējamiem zaudēju- miem, kas cēlušies jebkāda veida nozaudēšanas vai izdevumu nesegšanas gadījumos, ar to radītām sekām, vai paviršu attieksmi pret darba rīku vai tā piederumiem. e) Šī garantija neietekmē jūsu likumā noteiktās patērē- tāju tiesības. Lai nodrošinātu ātru un vieglu apstrādi ganatijas gadījumā, lūdzu, reģistrējieties internetā: http://www.leitz.com/lamination Iegādes datums:Modeļa Nr. Sērijas Nr.:Kompānijas nosaukums:Kontaktpersona:Adrese:Telefona/faksa Nr.Esselte Ofce Products OyKlovinpellontie 1-302180 ESPOOFINLANDPhone: +46 8 705 15 10Fax: +46 8 705 15 15 Nolietoto iekārtu un ierīču novāk- šana Ja uz izstrādājuma, iepakojuma un/vai pievienotajiem dokumentiem redzams pār- svītrots atkritumu spaiņa simbols, tad uz šo izstrādājumu attiecas Eiropas Savienības Direktīva 2002/96/EK un valstī spēkā esošie likumi šīs direktīvas īstenošanai. Direktīva un likumi aizliedz nolietotās elektriskās un elektroniskās ierīces izmest sadzīves atkritumos (jauk- tajos atkritumos). Lai novākšana, sagatavošana/pirmapstrāde un otrrei- zējā izmantošana tiktu veikta profesionāli, jūsu pienā- kums ir gādāt par to, lai nolietotās ierīces tiktu nogādātas uz valstī tam pare- dzētajiem savākšanas punktiem. Nolietotās ierīces pareizi novācot, jūs nekaitēsiet videi un neapdraudēsiet sev veselību. Nodošana ir bez maksas. Sīkāku informāciju par nolietoto ierīču novākšanu jūs varat saņemt pilsētas pārvaldē, atkritumu apsaimnie- košanas pārvaldē vai veikalā, kurā jūs šo preci iegā- dājāties.
