KULLANIM KILAVUZU EA8500 LINKSYS

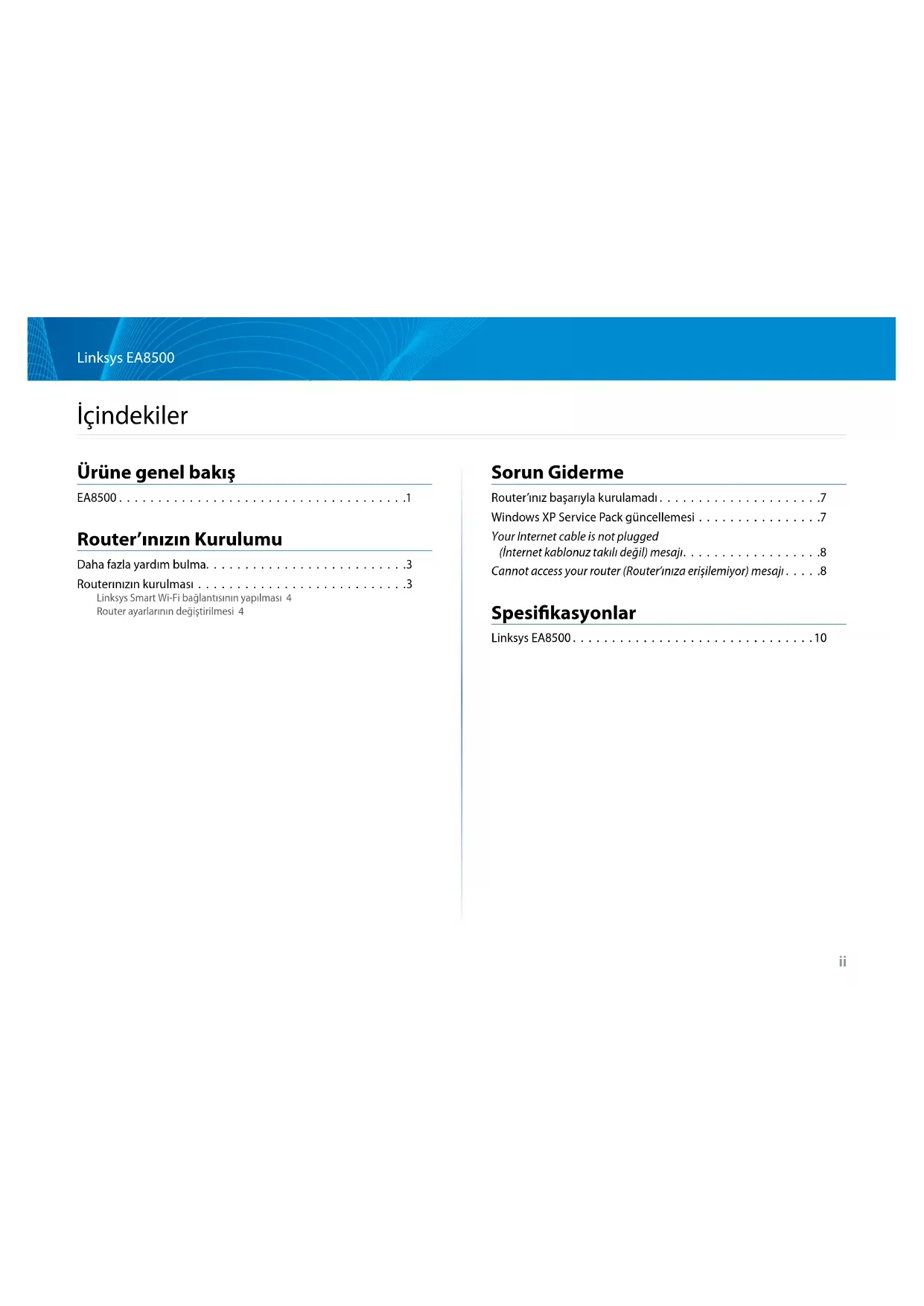

• İçindekiler Ürüne genel bakış EA8500 p. 1
• Router’ınızın Kurulumu Daha fazla yardım bulma p. 3
• Routerınızın kurulması p. 3
• Linksys Smart Wi-Fi bağlantısının yapılması 4 Router ayarlarının değiştirilmesi 4 Sorun Giderme Router’ınız başarıyla kurulamadı p. 7
• Windows XP Service Pack güncellemesi p. 7
• Your Internet cable is not plugged (İnternet kablonuz takılı değil) mesajı p. 8
• Cannot access your router (Router’ınıza erişilemiyor) mesajı p. 8
• Spesifikasyonlar Linksys EA8500 Linksys EA8500 Ürüne genel bakış EA8500 Önden görünüm p. 101

• Güç Göstergesi — İnternet bağlantısı varken Linksys logosu sabit kalır. Açılma, otomatik test ve donanım yazılımı sırasında yavaşça yanıp söner veya titreşir. Bağlantı hatalarını gösterirken hızlıca yanıp söner. Arkadan görünüm

• Ayarlanabilir harici antenler—Bu router, 4 adet ayarlanabilir harici antenle sunulmaktadır. Antenler, router çalıştırılmadan önce ona bağlanmış olmalıdır. Antenleri bağlamak için, anteni saat yönünde çevirip router'daki anten bağlantı girişine takın. NOT En iyi performans için, yan antenleri resimde gösterildiği gibi dikey olarak konumlayın.

• USB 3.0 bağlantı noktası—Bir USB sürücüsü veya USB yazıcısını bağlayın ve ağınızda veya İnternette paylaşın.

• USB 3.0/eSATA kombo bağlantı noktası—Bir USB sürücüsü veya USB yazıcısını bağlayın ve ağınızda veya İnternette paylaşın.

• Ethernet bağlantı noktaları—Ethernet kablolarını (ağ ya da İnternet kabloları da denir), bu Gigabit (10/100/1000) bağlantı noktalarına ve ağınızdaki diğer kablolu aygıtlara bağlayın.

• Ethernet faaliyet göstergeleri—Bir kablolu bağlantı olduğunda yeşil ışık yanar. Router veri gönderirken veya alırken sarı ışık yanıp söner.

• İnternet bağlantı noktası—Bu bağlantı noktasına ve modeminize bir Ethernet kablosu bağlayın.

• İnternet faaliyet göstergeleri—Bir kablolu bağlantı olduğunda yeşil ışık yanar. Router veri gönderirken veya alırken sarı ışık yanıp söner.

• Wi-Fi düğmesi—Kablosuz özelliğini etkinleştirmek/devre dışı bırakmak için basın.

• Wi-Fi göstergesi—Kablosuz özelliği açıldığın yeşil yanar.

• Wi-Fi Korumalı Kurulum™ (WPS) düğmesi—Wi-Fi Korumalı Kurulum etkin ağ aygıtlarının kablosuz güvenliğini kolayca yapılandırmak için basın. Daha fazla bilgi için, 6. sayfadaki "Kablosuz Güvenliği" bölümüne bakınız

• Wi-Fi Korumalı Kurulum™ (WPS) göstergesi—Wi-Fi Korumalı Kurulum bağlantılarını kabul ederken LED yavaşça yanıp söner. Wi-Fi Korumalı Kurulum hatası olduğunda LED hızlıca yanıp söner.

• Reset (Sıfırlama) düğmesi—Router'ı fabrika ayarlarına döndürmek tüm bağlantı noktası ışıkları aynı anda yanıp sönene kadar için basılı tutun.

• Güç—Pakete dahil olan AC güç bağdaştırıcısını bu bağlantı noktasına takın.

• Güç anahtarı—Router'ı çalıştırmak için | (on - açık) konumuna getirin.3 Linksys EA8500 Router'ınızın Kurulumu Daha fazla yardım bulma

• Linksys.com/support/EA8500 (dokümantasyon, karşıdan yüklemeler, sık sorulan sorular, teknik destek, canlı sohbet, forumlar)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; ekranın üstündeki Help (Yardım) seçeneğine tıklayın) NOT Üçüncü şahıs yazılımlarıyla ilgili lisans ve uyarılar http://support. linksys.com/en-us/license adresinde görüntülenebilir. Sorularınız veya GPL kaynak kodu istekleriniz için http://support.linksys.com/en-us/ gplcodecenter adresi üzerinden bizimle iletişime geçiniz. Routerınızın kurulması Not: Mevcut bir router'ı değiştiriyorsanız, önce bu router'ın bağlantısını kesin.

1. Antenleri (eğer varsa) gösterildiği gibi bağlayın ve router'ı bir güç

kaynağına takın. Router'ı çalıştırmak için güç anahtarını | (on - açık) konumuna getirin. (Tüm router'larda güç anahtarları olmaz.)

2. Modeminizden gelen İnternet kablosunu, router'ınızın arkasındaki sarı

renkli İnternet bağlantı noktasına takın. Router'ınızın üstündeki güç göstergesi sabitleşene kadar bekleyin.

3. Router'ınızla birlikte gelen Hızlı Başlangıç Kılavuzu'nda belirtilen güvenli

kablosuz ada bağlanın. (Bu detayları daha sonra değiştirebilirsiniz.) Gelecekte bu ağa otomatik olarak bağlanmanızı sağlayacak olan seçeneği belirtin. Kurulumu (Adım 4'e bakınız) tamamlayana kadar İnternet erişiminiz olmayacaktır.

4. Linksys Smart Wi-Fi Router kurulum talimatlarına erişmek için bir

web tarayıcısı açın. Talimatları görmüyorsanız adres çubuğuna linksyssmartwifi.com yazın. Kurulum sona erdiğinde ekrandaki talimatları izleyerek Linksys Smart Wi- Fi hesabınızı kurun. Linksys Smart Wi-Fi kullanarak router'ınızın ayarlarını yönetebilir ve aşağıdaki işlemleri yapabilirsiniz:

• Router adını ve parolasını değiştirin

• Konuk erişimini ayarlayın

• Ebeveyn denetimlerini yapılandırın

• Ağınıza aygıt bağlayın

• İnternet bağlantı hızınızı test edin NOT Linksys Smart Wi-Fi hesap kurulumunun bir parçası olarak bir doğrulama e-postası alırsınız. E-postayı mutlaka Linksys'ten açın ve verilen bağlantıya tıklayın. Daha sonra router'a doğrudan bağlı olan bir cihazdan giriş yapın. Router'ınızın Kurulumu4 Linksys EA8500 Router'ınızın Kurulumu Linksys Smart Wi-Fi bağlantısının yapılması

1. Bir web tarayıcısı açarak www.linksyssmartwifi.com adresine gidin.

2. Daha önce belirlediğiniz e-posta adresini ve parolayı girin ve Oturum

Aç'ı tıklayın. Router ayarlarının değiştirilmesi NOT Herhangi bir menüyle ilgili daha fazla yardım için ekranın üst tarafındaki Yardım'ı tıklayın.

• Linksys Smart Wi-Fi'ı açarak hesabınızda oturum açın.

• Soldaki menüden dilediğiniz bir seçeneği tıklayın: Network Map (Ağ Haritası) — Routerınıza bağlı tüm ağ aygıtlarını görüntülemenize ve yönetmenize izin verir. Ana ağınızdaki ve konuk ağınızdaki aygıtları görüntüleyebilir veya her bir aygıtla ilgili bilgileri görüntüleyebilirsiniz. Misafir Erişimi — Konukların tüm ağ kaynaklarınıza erişmeden kullanabilecekleri bir ağ yapılandırmanıza ve bu ağı izlemenize izin verir. Ebeveyn Denetimleri — Web sitelerini engellemenize ve İnternet erişim zamanları belirlemenize olanak tanır.5 Linksys EA8500 Router'ınızın Kurulumu Ortam Önceliklendirme — Ağ trafiğinizde hangi aygıt ve uygulamaların önceliğe sahip olduğunu belirlemenizi sağlar. Speed Test (Hız Testi) — Ağınızın İnternet bağlantı hızını test etmenize izin verir. Harici Depolama — Bağlı bir USB sürücüye (pakete dahil değildir) erişmenize ve dosya paylaşımı, ortam sunucusu ve FTP erişimi kurmanıza olanak tanır.6 Linksys EA8500 Router'ınızın Kurulumu Connectivity (Bağlanabilirlik) — Temel ve gelişmiş ağ ayarlarını yapılandırmanıza izin verir. Troubleshooting (Sorun Giderme) — Routerınızla ilgili sorunları tanılamanıza ve ağınızın durumunu kontrol etmenize izin verir. Wireless (Kablosuz) — Routerınızın kablosuz ağını yapılandırmanıza izin verir. Ayarlar bölümünde ağ adını (SSID), güvenlik modunu, şifreyi, MAC filtrelemesini değiştirebilir ve Wi-Fi Korumalı Kurulum'u kullanarak cihazları bağlayabilirsiniz. Security (Güvenlik) — Routerınızın kablosuz güvenliğini yapılandırmanızı sağlar. Güvenlik duvarını ayarlayabilir, VPN ayarlarını yapabilir ve uygulamalar ve oyunlar için özel ayarlar belirleyebilirsiniz.7 Linksys EA8500 Sorun Giderme Bu bölüm yaygın kurulum sorunlarını çözmenize ve İnternet'e bağlanmanıza yardımcı olabilir. Ödüller kazanmış müşteri destek hizmetimizden daha fazla yardım almak için şu adresi ziyaret edebilirsiniz. linksys.com/support. Router'ınız başarıyla kurulamadı Linksys Smart Wi-Fi kurulumu tamamlamadıysa şunları deneyebilirsiniz: Bir ataş veya toplu iğne kullanarak, LED yanıp sönmeye başlayana kadar (yaklaşık 10 saniye) router'ınızın üzerindeki Reset (Sıfırla) düğmesini basılı tutun, sonra router'ı yeniden yükleyin. Router'ı hala kurmadıysanız, başka bir bilgisayar bulun ve o bilgisayarı kullanarak router'ı yeniden yükleyin. Windows XP Service Pack güncellemesi Linksys Smart Wi-Fi, Windows XP işletim sistemli bilgisayarlarda Service Pack 3'ün yüklü olmasını gerektirmektedir. Yüklü olan Service Pack sürümü 3'ten eskiyse Service Pack 3'ü indirip yükleyin. NOT İnternet'e geçici olarak bağlanıp gerekli Service Pack'i indirmek için, bilgisayarınızı modeminize doğrudan bağlamak amacıyla birlikte verilen Ethernet kablosunu kullanabilirsiniz. Service Pack 3'ü Yüklemek İçin:

2. Web sitesindeki talimatları uygulayın; daha fazla fardım gerekirse

3. Service Pack 3'ü indirip yükledikten sonra router'ı yeniden yükleyin.

Sorun Giderme Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10><back view of DSL modem page 10> manual Internet Port Reset Button8 Linksys EA8500 Sorun Giderme Your Internet cable is not plugged (İnternet kablonuz takılı değil) mesajı Router'ınızı kurmaya çalışırken "Your Internet cable is not plugged in" (İnternet kablonuz takılı değil) mesajı alırsanız bu sorun giderme adımlarını uygulayın. Bir Ethernet kablosunun (veya Router'ınızla birlikte verilen benzer bir kablonun) Router'ınızın arkasında bulunan sarı İnternet bağlantı noktasına ve modeminizdeki uygun bağlantı noktasına sağlam bir şekilde bağlandığından emin olun. Modemdeki bu bağlantı noktası genellikle Ethernet etiketlidir. Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10><back view of DSL modem page 10> manual Internet Port Reset Button Router'ın arkadan görünümü Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10><back view of DSL modem page 10> manual Internet Port Reset Button Kablolu modemin arkadan görünümü Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10> <back view of DSL modem page 10> manual Internet Port Reset Button DSL modemin arkadan görünümü Modemin fişinin takılı ve açık olduğundan emin olun. Güç düğmesi varsa, ON (AÇIK) veya l konumunda olduğundan emin olun. İnternet hizmetiniz kablo İnternet ise, kablo modemin CABLE (KABLO) bağlantı noktasının, İSS'niz (İnternet Servis Sağlayıcı) tarafından sağlanan koaksiyel kabloya bağlı olduğundan emin olun. Ya da,İnternet hizmetiniz DSL ise, DSL telefon hattının, modemin DSL bağlantı noktasına bağlı olduğundan emin olun. Bilgisayarınız modeminize daha önce USB kablosuyla bağlanmışsa USB kablosunu çıkarın. Router'ı yeniden yükleyin. Cannot access your router (Router'ınıza erişilemiyor) mesajı Router'ınıza erişmek için kendi ağınıza bağlı olmanız gerekir. Kablosuz İnternet erişiminiz varsa, sorunun nedeni yanlışlıkla farklı bir kablosuz ağa bağlanmış olmanız olabilir. Sorunu Windows bilgisayarlarda düzeltmek için:

1. Windows masaüstünüzde, sistem tepsisindeki kablosuz simgesini

sağ tıklayın. Kullandığınız Windows versiyonuna bağlı olarak simge farklı olabilir.

2. View Available Wireless Networks (Mevcut Kablosuz Ağları Göster)

seçeneğine tıklayın. Kullanılabilir ağlar listesi görünür.9 Linksys EA8500 Sorun Giderme

3. Kendi ağınızın adına tıklayın, sonra Bağlan'ı tıklayın. Aşağıdaki örnekte,

bilgisayar, JimsRouter adındaki başka bir kablosuz ağa bağlanmıştı. Bu örnekte BronzeEagle olarak belirlenmiş olan Linksys EA8500 ağ adı seçili olarak görülmektedir.

4. Bir ağ anahtarı girmeniz istenirse, parolanızı (Güvenlik Anahtarı) Network

key (Ağ anahtarı) ve Confirm network key (Ağ anahtarını onayla) alanlarına girin. Bağlan'a tıklayın.

5. Router'a erişebiliyor olmanız gerekir.

Sorunu Mac bilgisayarlarda düzeltmek için: Ekranın en üstünde yer alan menü çubuğunda Wi-Fi simgesine tıklayın. Kablosuz ağların listesi görüntülenir. Linksys Smart Wi-Fi otomatik olarak ağınıza bir ad atamıştır. Aşağıdaki örnekte, bilgisayar, JimsRouter adındaki başka bir kablosuz ağa bağlanmıştı. Bu örnekte BronzeEagle olarak belirlenmiş olan Linksys EA8500 ağ adı seçili olarak görülmektedir. Linksys EA8500 router'ınızın kablosuz ağ adına (bu örnekte BronzeEagle) tıklayın. Kablosuz ağ parolanızı (Güvenlik Anahtarı) Parola alanına girin ve OK'i tıklayın.10 Linksys EA8500 Spesifikasyonlar Linksys EA8500 Model Adı Linksys AC2600 MU-MIMO Gigabit Router Model Numarası EA8500 Switch Port Hızı 10/100/1000 Mbps (Gigabit Ethernet) Radyo Frekansı 2.4 GHz ve 5 GHz Anten Sayısı 4 adet harici ayarlanabilir anten, 1 dahili anten Bağlantı noktaları Güç, İnternet, Ethernet (1-4), USB 3.0, USB 2.0 / eSATA kombo Düğmeler Reset (Sıfırlama), Wi-Fi Korumalı Kurulum, Wi-Fi, Güç LED'ler Güç, İnternet, Ethernet (1-4), Wi-Fi, Wi-Fi Korumalı Kurulum UPnP Destekleniyor Güvenlik Özellikleri WEP, WPA2, RADIUS Güvenlik Anahtarı Bit Sayısı 128 bit'e kadar şifreleme Depolama Dosyası Sistem Desteği FAT, NTFS ve HFS+ Tarayıcı Desteği Google Chrome, Firefox, Safari (Mac ve iPad için) tarayıcılarının son sürümleri ve Internet Explorer'ın 8. ve daha yeni sürümleri Çevresel Boyutları 10,09” x 2,21” x 7,22” (256,3 x 56,2 x 183,5 mm) antensiz Ünite Ağırlığı Antensiz 20,67 oz (586 g) Anten ile birlikte 25,22 oz (715 g) Güç 12V, 3,5A Sertifikalar FCC, IC, CE, Wi-Fi (IEEE 802 802,11a/b/g/n/ac), Windows 7, Windows 8, DLNA İşletim Sıcaklığı 32 - 104°F (0 - 40°C) Depolama Sıcaklığı -4 - 140°F (-20 - 60°C) Çalışma Nem Oranı % 10 - 80 arası bağıl nem, yoğuşmasız Depolama Nem Oranı % 5 - 90 arası, yoğuşmasız Notlar Düzenleme, garanti ve güvenlik bilgileri için router ile birlikte verilen CD'ye bakın veya Linksys.com/support adresini ziyaret edin. Spesifikasyonlar haber verilmeksizin değiştirilebilir. Maksimum performans IEEE Standard 802.11 spesifikasyonlarından türetilmiştir. Fiili performans, düşük kablosuz ağ kapasitesi, veri aktarım hızı, menzil ve kapsama alanı gibi faktörlere bağlı olarak değişebilir. Performans; erişim noktasına uzaklık, ağ trafiği yoğunluğu, binada kullanılan yapı malzemeleri, kullanılan işletim sistemi, kullanılan kablosuz ürün karması, sinyal karışması ve diğer olumsuz koşullar gibi pek çok faktör, koşul ve değişkene bağlıdır. SpesifikasyonlarÖdüller kazanmış teknik destek servisimiz için linksys.com/support adresini ziyaret edin BELKIN, LINKSYS ve pek çok ürün adı ve logosu, Belkin şirketler grubunun markasıdır. Üçüncü taraf ticari markaları, kendi sahiplerinin mülkiyetindedir.© 2015 Belkin International, Inc. ve/veya bağlı şirketleri. Her hakkı saklıdır. LNKPG-00215 Rev. D00AC2600 MUMIMO ГІГАБІТНИЙ МАРШРУТИЗАТОР ПОСІБНИК КОРИСТУВАЧА Модель # EA8500 ПОСІБНИК КОРИСТУВАЧАii Linksys EA8500
