EA8500 - Router LINKSYS - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING EA8500 LINKSYS

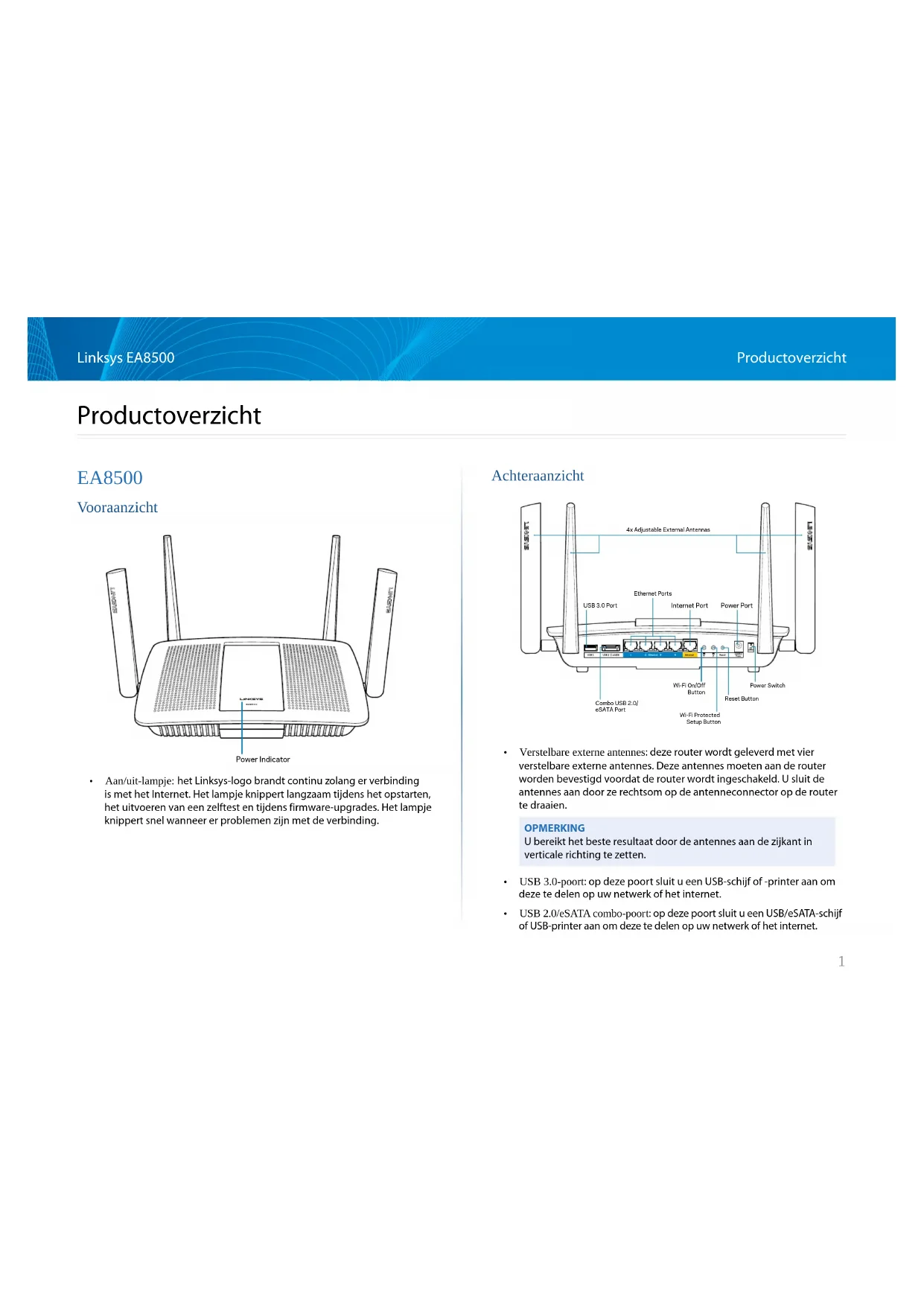

• Aan/uit-lampje: het Linksys-logo brandt continu zolang er verbinding is met het Internet. Het lampje knippert langzaam tijdens het opstarten, het uitvoeren van een zelftest en tijdens firmware-upgrades. Het lampje knippert snel wanneer er problemen zijn met de verbinding. Achteraanzicht

• Verstelbare externe antennes: deze router wordt geleverd met vier verstelbare externe antennes. Deze antennes moeten aan de router worden bevestigd voordat de router wordt ingeschakeld. U sluit de antennes aan door ze rechtsom op de antenneconnector op de router te draaien. OPMERKING U bereikt het beste resultaat door de antennes aan de zijkant in verticale richting te zetten.

• USB 3.0-poort: op deze poort sluit u een USB-schijf of -printer aan om deze te delen op uw netwerk of het internet.

• USB 2.0/eSATA combo-poort: op deze poort sluit u een USB/eSATA-schijf of USB-printer aan om deze te delen op uw netwerk of het internet.

• Ethernet-poorten: op deze Gigabit Ethernet (10/100/1000)-poorten sluit u Ethernet-kabels (ook wel netwerk- of internetkabels genoemd) aan om andere bekabelde apparaten met uw netwerk te verbinden.

• Ethernet-activiteitslampjes: het groene lampje brandt wanneer er een bekabelde verbinding is. Het gele lampje knippert wanneer de router gegevens verstuurt of ontvangt.

• Internetpoort: sluit een Ethernet-kabel aan op deze poort en op uw modem.

• Internet-activiteitslampjes: het groene lampje brandt wanneer er een bekabelde verbinding is. Het gele lampje knippert wanneer de router gegevens verstuurt of ontvangt.

• Wi-Fi-knop: druk op deze knop om de draadloze functie in of uit te schakelen.

• Wi-Fi-lampje: brandt groen wanneer de draadloze functie is ingeschakeld.

• Wi-Fi Protected Setup™ (WPS)-knop: druk op deze knop om eenvoudig draadloze beveiliging te configureren op netwerkapparaten die WPS ondersteunen. Meer informatie hierover vindt u op pagina 6 onder "Draadloze beveiliging".

• Wi-Fi Protected Setup™ (WPS)-lampje: Knippert langzaam terwijl er een Wi-Fi Protected Setup-verbinding tot stand wordt gebracht. Het lampje knippert snel wanneer er een WPS-fout is opgetreden.

• Resetknop: houd deze knop ingedrukt tot alle poortlampjes tegelijkertijd knipperen om de fabrieksinstellingen van de router te herstellen.

• Voeding: sluit de meegeleverde wisselstroomadapter aan op deze poort.

• Aan/uit-schakelaar: druk op | (aan) om de router in te schakelen.3 Linksys EA8500 De router installeren Waar kan ik meer hulp vinden?

• Linksys.com/support/EA8500 (documentatie, downloads, veelgestelde vragen, technische ondersteuning, live chatten, forums)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; klik op Help boven in het scherm) OPMERKING Licenties en kennisgevingen voor software van derden die gebruikt worden voor dit product, vindt u op http://support.linksys.com/en-us/ license. Voor vragen of verzoeken voor de GPL broncode-bestanden kunt u contact opnemen via http://support.linksys.com/en-us/ gplcodecenter. Uw router installeren Opmerking: Indien u al gebruik maakt van een router, verbreek dan eerst de verbinding hiermee.

1. Sluit de antennes aan (indien meegeleverd) en sluit de router aan op een

voedingsbron. Zet de aan/uit-schakelaar in de stand | (aan) om de router in te schakelen. (Niet alle routers hebben een aan/uit-schakelaar.)

2. Sluit de internetkabel van uw modem aan op de gele internetpoort op

de achterkant van de router. Wacht tot het aan/uit-lampje op de router continu blijft branden.

3. Maak verbinding met het beveiligde draadloze netwerk. De

netwerknaam vindt u in de Snelstartgids die met uw router meegeleverd is. (U kunt deze gegevens later wijzigen.) Selecteer de optie die ervoor zorgt dat later automatisch verbinding wordt gemaakt met dit netwerk. U heeft geen internettoegang voordat de installatie van de router is voltooid (zie stap 4).

4. Open een webbrowser om de configuratie-instructies voor de Linksys

Smart Wi-Fi-router te starten. Als u de instructies niet ziet, typ dan in de adresbalk linksyssmartwifi.com in. Na de installatie volgt u de instructies op het scherm om uw Linksys Smart Wi-Fi-account in te stellen. Via Linksys Smart Wi-Fi kunt u de instellingen van uw router beheren en bijvoorbeeld:

• De naam en het wachtwoord van uw router wijzigen;

• Gasttoegang instellen;

• Ouderlijk toezicht configureren;

• Apparaten met uw netwerk verbinden;

• De snelheid van uw internetverbinding testen. OPMERKING Bij het instellen van uw Linksys Smart Wi-Fi-account wordt er een e-mail ter bevestiging naar u gestuurd. Open deze e-mail van Linksys en klik op de link in het bericht. Log vervolgens in vanaf een apparaat dat rechtstreeks met de router is verbonden. De router installeren4 Linksys EA8500 De router installeren

Verbinding maken met Linksys Smart Wi-Fi

1. Open een webbrowser en ga naar www.linksyssmartwifi.com.

2. Voer het e-mailadres en wachtwoord in dat u eerder heeft ingesteld en

klik op Sign in (Inloggen). Routerinstellingen wijzigen OPMERKING Klik boven in het scherm op Help voor extra hulp bij een menu.

• Open Linksys Smart Wi-Fi en log in op uw account.

• Klik in het menu links op een optie: Netwerktoewijzing: hierin kunt u alle netwerkapparaten die verbonden zijn met de router bekijken en beheren. U kunt apparaten op uw hoofdnetwerk en op uw gastnetwerk bekijken of informatie over elk apparaat weergeven. Gasttoegang: hiermee kunt u een netwerk configureren en bewaken dat gasten kunnen gebruiken zonder toegang tot al uw netwerkbronnen. Ouderlijk toezicht: hiermee kunt u websites blokkeren en internettoegangstijden instellen.5 Linksys EA8500 De router installeren Mediaprioritering: hiermee kunt u instellen welke apparaten en toepassingen de hoogste prioriteit hebben in uw netwerkverkeer. Snelheidstest: hiermee kunt u de snelheid van de internetverbinding van uw netwerk testen. Externe opslag: hiermee kunt u toegang krijgen tot een USB-schijf (niet meegeleverd) en bestandsdeling, een mediaserver en FTP-toegang instellen.6 Linksys EA8500 De router installeren Connectiviteit: hiermee kunt u basisinstellingen en geavanceerde netwerkinstellingen configureren. Problemen oplossen: hiermee kunt u de oorzaak van problemen met uw router opsporen en de status van het netwerk controleren. Draadloos: hiermee kunt u het draadloze netwerk van uw router configureren. U kunt onder meer de netwerknaam (SSID), de beveiligingsmodus, het wachtwoord en MAC-filtering wijzigen en apparaten verbinden via Wi-Fi Protected Setup. Beveiliging: hiermee kunt u de draadloze beveiliging van uw router configureren. U kunt de firewall en VPN instellen en specifieke instellingen bepalen voor toepassingen en games.7 Linksys EA8500 Problemen oplossen Dit hoofdstuk kan helpen bij het oplossen van algemene problemen met de installatie of de internetverbinding. Als u meer ondersteuning nodig heeft, kunt u terecht bij onze bekroonde klantondersteuning via linksys.com/support. De installatie van uw router is niet gelukt U kunt de volgende dingen proberen als de installatie via Linksys Smart Wi-Fi niet volledig voltooid is: Druk de Reset-knop op uw router in met een paperclip of speldje totdat het lampje gaat knipperen (ongeveer 10 seconden). Installeer daarna de router opnieuw. Als de installatie van de router nog niet is gelukt, gebruik dan een andere computer om de router opnieuw te installeren. Windows XP-servicepack bijwerken Voor computers die draaien op Windows XP heeft u Service Pack 3 nodig om Linksys Smart Wi-Fi te kunnen gebruiken. Als u een oudere versie van het Service Pack gebruikt, moet u versie 3 downloaden en installeren. OPMERKING Om tijdelijk verbinding te maken met het internet en het vereiste servicepack te downloaden kunt u de meegeleverde Ethernet-kabel gebruiken om uw computer rechtstreeks aan te sluiten op uw modem. Service Pack 3 installeren:

2. Volg de instructies op de website of neem contact op met Microsoft als u

meer hulp nodig heeft.

3. Installeer de router opnieuw als u servicepack 3 heeft gedownload en

geïnstalleerd. Problemen oplossen Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10><back view of DSL modem page 10> manual Internet Port Reset Button8 Linksys EA8500 Problemen oplossen Melding: Uw internetkabel is niet aangesloten Als u de melding “Your Internet cable is not plugged in” (Uw internetkabel is niet aangesloten) krijgt als u uw router probeert te installeren, volg dan de onderstaande stappen. Controleer of er een Ethernet-kabel (of een kabel zoals die bij uw router is meegeleverd) goed is aangesloten op de gele Internet-poort aan de achterkant van de router en op de juiste poort van uw modem. Deze poort op het modem wordt meestal Ethernet-poort genoemd. Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10><back view of DSL modem page 10> manual Internet Port Reset Button Achteraanzicht van de router Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10><back view of DSL modem page 10> manual Internet Port Reset Button Achteraanzicht van het kabelmodem Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10> <back view of DSL modem page 10> manual Internet Port Reset Button Achteraanzicht van het DSL-modem Controleer of uw modem op het stopcontact is aangesloten en aanstaat. Als het apparaat een aan/uit-knop heeft, controleer dan of deze op ON (Aan) of l staat. Als u kabelinternet heeft, controleer dan of de poort CABLE (KABEL) van uw kabelmodem is verbonden met de coaxkabel van uw internetprovider. Of, als u ADSL-internet hebt, controleer dan of de ADSL-telefoonlijn is aangesloten op de DSL-poort van het modem. Als uw computer eerder met een USB-kabel op uw modem was aangesloten, ontkoppel dan de USB-kabel. Installeer de router opnieuw. Melding: Geen toegang tot uw router Om toegang te krijgen tot uw router moet u verbonden zijn met uw eigen netwerk. Als u draadloos toegang tot het internet heeft, kan het probleem zijn dat u per ongeluk verbonden bent met een ander draadloos netwerk. Het probleem oplossen op een Windows-computer:

1. Klik met uw rechtermuisknop op het pictogram voor draadloze

netwerken in de statusbalk. Het pictogram kan verschillen per Windows- versie.

2. Klik op View Available Wireless Networks (Beschikbare draadloze

netwerken weergeven). Er verschijnt een lijst met beschikbare netwerken.9 Linksys EA8500 Problemen oplossen 3 Klik op de naam van uw netwerk en vervolgens op Connect (Verbinden). In het onderstaande voorbeeld, was de computer al verbonden met een ander draadloos netwerk, namelijk JimsRouter. De naam van het Linksys EA8500-netwerk, BronzeEagle in dit voorbeeld, is geselecteerd.

4. Als u wordt gevraagd een netwerksleutel in te voeren, typt u uw

wachtwoord (Security Key of Beveiligingssleutel) in de velden Network key (Netwerksleutel) en Confirm network key (Netwerksleutel bevestigen) in. Klik op Connect (Verbinden).

5. U moet nu toegang kunnen krijgen tot de router.

Het probleem oplossen op een Mac-computer: In de menubalk bovenin het scherm klikt u op het Wi-Fi-pictogram. Er verschijnt een lijst met beschikbare draadloze netwerken. Linksys Smart Wi-Fi geeft uw netwerk automatisch een naam. In het onderstaande voorbeeld was de computer verbonden met een ander draadloos network genaamd JimsRouter. De naam van het Linksys EA8500- netwerk, BronzeEagle in dit voorbeeld, is geselecteerd. Klik op de naam van het draadloze netwerk van uw Linksys EA8500-router (BronzeEagle in dit voorbeeld). Voer het wachtwoord (beveiligingssleutel) van uw draadloze netwerk in het veld Password (Wachtwoord) in en klik op OK.10 Linksys EA8500 Specificaties Linksys EA8500 Modelnaam Linksys AC2600 MU-MIMO Gigabit-router Artikelnummer E8500 Snelheid switchpoort 10/100/1000 Mbps (Gigabit-Ethernet) Draadloze frequentie 2,4 GHz en 5 GHz Aantal antennes 4 externe, verstelbare antennes; 1 interne antenne Poorten Voeding, internet, Ethernet (1-4), USB 3.0, USB 2.0/eSATA-combinatie Knoppen Reset, Wi-Fi Protected Setup, Wi-Fi, Aan/uit Statuslampjes Aan/uit, internet, Ethernet (1-4), Wi-Fi, Wi-Fi Protected Setup UPnP Ondersteund Beveiligingsfuncties WEP, WPA2, RADIUS Beveiligingssleutel Tot 128-bits versleuteling Ondersteunde bestandssystemen voor opslag FAT, NTFS en HFS+ Ondersteunde browsers Nieuwste versies van Google Chrome, Firefox, Safari (voor Mac en iPad), en Internet Explorer versie 8 of hoger Omgevingsfactoren Dimensions 256,3 x 56,2 x 183,5 mm zonder antennes Gewicht 586 g zonder antennes 715 g met antennes Voeding 12 V, 3,5 A Certificeringen FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac), Windows 7, Windows 8, DLNA Bedrijfstemperatuur 0 tot 40 °C Opslagtemperatuur -20 tot 60 °C Luchtvochtigheid tijdens bedrijf 10 tot 80% relatief, niet-condenserend Luchtvochtigheid bij opslag 5 tot 90%, niet-condenserend Opmerkingen Raadpleeg de bij uw router meegeleverde cd voor wettelijk verplichte informatie, garantie en veiligheidsvoorschriften of ga naar Linksys.com/support. De specificaties kunnen zonder kennisgeving worden gewijzigd. Maximale prestaties volgens de specificaties van de standaard IEEE 802.11. De werkelijke prestaties kunnen variëren, met een lagere capaciteit van het draadloze netwerk, lagere gegevensdoorvoersnelheden en een bereik en dekking die kleiner zijn. De prestaties hangen af van talrijke factoren, omstandigheden en variabelen, waaronder de afstand tot het accesspoint, het volume van het netwerkverkeer, bouwmaterialen en constructie, het gebruikte besturingssysteem, de mix van gebruikte draadloze producten, interferentie en andere ongunstige omstandigheden. SpecificatiesGa naar linksys.com/support voor onze bekroonde technische ondersteuning BELKIN, LINKSYS en veel andere productnamen en logo’s zijn handelsmerken van de Belkin-bedrijvengroep. Vermelde handelsmerken van derden zijn eigendom van hun respectieve eigenaars. © 2016 Belkin International, Inc. en/ of daaraan gelieerde ondernemingen. Alle rechten voorbehouden. LNKPG-00215 Rev. A00AC2600
