KÄYTTÖOHJE EA8500 LINKSYS

• Muuta ruuteri nime ja salasõna

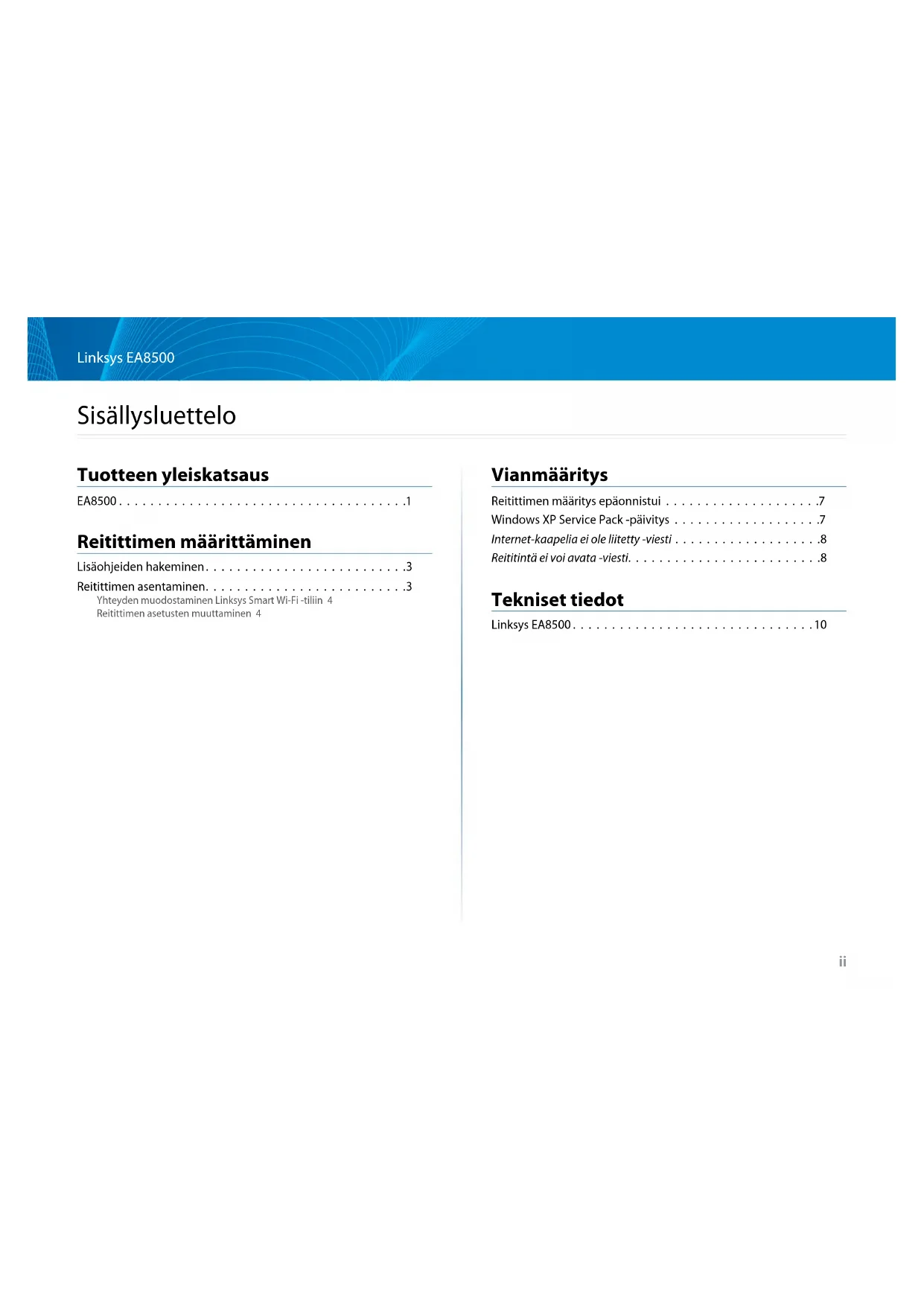

• Sisällysluettelo Tuotteen yleiskatsaus EA8500 p. 1
• Reitittimen määrittäminen Lisäohjeiden hakeminen p. 3
• Reitittimen asentaminen p. 3
• Yhteyden muodostaminen Linksys Smart Wi-Fi -tiliin 4 Reitittimen asetusten muuttaminen 4 Vianmääritys Reitittimen määritys epäonnistui p. 7
• Windows XP Service Pack -päivitys p. 7
• Internet-kaapelia ei ole liitetty -viesti p. 8
• Reititintä ei voi avata -viesti p. 8
• Tekniset tiedot Linksys EA8500 Linksys EA8500 Tuotteen yleiskatsaus EA8500 Laite edestä p. 101

• Virran merkkivalo – Linksys-logo palaa tasaisesti, kun Internet- yhteys on muodostettu. Merkkivalo vilkkuu hitaasti käynnistyksen, itsetestauksen ja laiteohjelmiston päivityksen aikana. Merkkivalo vilkkuu nopeasti, jos yhteydessä on virheitä. Laite takaa

• Säädettävät ulkoiset antennit – Tämän reitittimen mukana toimitetaan neljä erillistä säädettävää antennia, jotka on liitettävä reitittimeen ennen virran kytkemistä. Liitä antennit reitittimeen kiertämällä antennia antenniliitäntään myötäpäivään. HUOMAUTUS Paras suorituskyky saadaan asettamalla sivuilla olevat antennit pystysuuntaan kuvan mukaisesti.

• USB 3.0 -portti – Yhdistä ja jaa USB-asema kotiverkkoon tai Internetiin.

• USB 2.0/eSATA -yhdistelmäportti – Yhdistä ja jaa USB- tai eSATA-asema tai USB-tulostin kotiverkkoon tai Internetiin.

• Ethernet-portit – Kytke Ethernet-kaapelit (kutsutaan myös verkko- tai Internet-kaapeleiksi) näihin Gigabit Ethernet (10/100/1000) -portteihin ja kotiverkon langallisiin laitteisiin.

• Ethernet-toiminnan merkkivalot – Vihreä valo osoittaa, että langallinen yhteys on muodostettu. Keltainen valo vilkkuu, kun reititin lähettää tai vastaanottaa tietoja.

• Internet-portti – Kytke Ethernet-kaapeli tähän porttiin ja modeemiin.

• Internet-toiminnan merkkivalot – Vihreä valo osoittaa, että langallinen yhteys on muodostettu. Keltainen valo vilkkuu, kun reititin lähettää tai vastaanottaa tietoja.

• Wi-Fi-painike – Ota langaton toiminto käyttöön tai poista se käytöstä painamalla tätä painiketta.

• Wi-Fi-toiminnon merkkivalo – Palaa vihreänä, kun langaton toiminto on käytössä.

• Wi-Fi Protected Setup™ (WPS) -painike – Painamalla tätä voit helposti määrittää langattoman yhteyden suojauksen Wi-Fi Protected Setup -yhteensopivissa verkkolaitteissa. Lisätietoja on kohdassa ”Langattoman verkon suojaus” sivulla 6.

• Wi-Fi Protected Setup™ (WPS) -merkkivalo – Merkkivalo vilkkuu hitaasti, kun Wi-Fi Protected Setup -yhteyttä muodostetaan. Merkkivalo vilkkuu nopeasti, jos Wi-Fi Protected Setup -määrityksessä tapahtuu virhe.

• Nollauspainike – Voit palauttaa reitittimen tehdasoletusasetukset pitämällä tätä painiketta painettuna, kunnes kaikkien porttien merkkivalot vilkkuvat samanaikaisesti.

• Virtaliitäntä – Kytke mukana toimitettu verkkovirtasovitin tähän porttiin.

• Virtakytkin – Kytke virta reitittimeen painamalla tämä painike | (on) -asentoon.3 Linksys EA8500 Reitittimen määrittäminen Lisäohjeiden hakeminen

• Linksys.com/support/EA8500 (käyttöoppaat, lataukset, usein kysytyt kysymykset, tekninen tuki, tukipalvelun keskustelutoiminto, keskustelupalstat)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; valitse näytön yläreunassa Ohje) HUOMAUTUS Tuotteessa käytetyn kolmannen osapuolen ohjelmiston lisenssit ja ilmoitukset ovat saatavilla osoitteessa http://support.linksys.com/en- us/license. Lisätietoja GPL-lisenssistä ja lähdekoodin pyyntölomake on osoitteessa http://support.linksys.com/en-us/gplcodecenter. Reitittimen asentaminen Huomautus: Jos vaihdat vanhan reitittimen, kytke se ensin irti.

1. Liitä antennit (jos ne kuuluvat toimitukseen) ja kytke reititin pistorasiaan.

Kytke virta reitittimeen painamalla virtakytkin | (on) -asentoon. (Kaikissa reitittimissä ei ole virtakytkintä.)

2. Liitä Internet-kaapeli modeemista reitittimen takapaneelin keltaiseen

Internet-porttiin. Odota, kunnes reitittimen virran merkkivalo palaa tasaisesti.

3. Muodosta yhteys suojattuun langattomaan verkkoon, jonka nimi

on mainittu reitittimen mukana toimitetussa Pika-aloitusoppaassa. (Voit muuttaa näitä tietoja myöhemmin.) Valitse asetus, joka yhdistää automaattisesti tähän verkkoon jatkossa. Internet-yhteys ei toimi, ennen kuin reitittimen asennus on suoritettu loppuun (ks. vaihe 4).

4. Avaa selain, jotta saat näkyviin Linksys Smart Wi-Fi -reitittimen

asennusohjeet. Jos ohjeet eivät tule näkyviin, kirjoita osoiteriville linksyssmartwifi.com. Määritä Linksys Smart Wi-Fi -tili noudattamalla asennuksen lopussa näyttöön tulevia ohjeita. Linksys Smart Wi-Fi -tilin avulla voit hallita muun muassa seuraavia reitittimen asetuksia:

• muuttaa reitittimen nimen ja salasanan

• määrittää vieraskäytön

• määrittää lapsilukon

• liittää laitteita verkkoon

• testata Internet-yhteyden nopeuden. HUOMAUTUS Linksys Smart Wi-Fi -tilin määrityksen aikana sinulle lähetetään vahvistussähköpostiviesti. Avaa Linksysin lähettämä viesti ja napsauta siinä olevaa linkkiä. Kirjaudu sisään laitteesta, joka on yhdistetty suoraan reitittimeen. Reitittimen määrittäminen4 Linksys EA8500 Reitittimen määrittäminen Yhteyden muodostaminen Linksys Smart Wi-Fi -tiliin

1. Avaa selain ja siirry osoitteeseen www.linksyssmartwifi.com.

2. Kirjoita aiemmin määrittämäsi sähköpostiosoite ja salasana, ja valitse

sitten Kirjaudu. Reitittimen asetusten muuttaminen HUOMAUTUS Valikkoihin liittyviä lisäohjeita saat valitsemalla näytön ylälaidasta Ohjeen.

• Avaa Linksys Smart Wi-Fi ja kirjaudu tiliisi.

• Valitse vasemmasta valikosta vaihtoehto: Verkkokartta – Voit tarkastella ja hallita kaikkia reitittimeen liitettyjä verkkolaitteita. Voit tarkastella pää- ja vierasverkon laitteita ja näyttää kunkin laitteen tiedot. Vieraskäyttö – Vieraskäyttö mahdollistaa sellaisen verkon määrittämisen ja valvonnan, jota vieraat voivat käyttää saamatta käyttöönsä verkkoresurssejasi. Lapsilukko – Lapsilukon avulla voit estää sivustoja ja määrittää Internet- käyttöajat.5 Linksys EA8500 Reitittimen määrittäminen Etusijan antaminen – Voit määrittää, mitkä laitteet ja sovellukset ovat etusijalla verkon kaistanleveyden käytössä. Nopeustesti – Voit testata verkon Internet-yhteyden nopeutta. Ulkoinen tallennustila – Voit käyttää reitittimeen liitettyä USB-asemaa (ei sisälly toimitukseen) ja määrittää tiedostojen jakamisen, mediapalvelimen ja FTP-yhteyden asetukset.6 Linksys EA8500 Reitittimen määrittäminen Liitettävyys – Voit määrittää verkon perus- ja lisäasetukset. Vianmääritys – Voit selvittää reitittimen ongelmia ja tarkistaa verkon tilan. Langaton – Voit määrittää reitittimen langattoman verkon. Määritettävissä olevia asetuksia ovat verkkonimi (SSID), suojaustila, salasana, MAC-suodatus ja laitteiden yhdistäminen Wi-Fi Protected Setup -toiminnon avulla. Tietoturva – Voit määrittää reitittimen langattoman suojauksen. Voit määrittää palomuurin ja VPN-asetukset sekä määrittää omia asetuksiasi sovelluksille ja peleille.7 Linksys EA8500 Vianmääritys Tämä luku opastaa yleisimpien reitittimen asennukseen ja Internet-yhteyden muodostamiseen liittyvien ongelmien ratkaisemisessa. Lisätietoja saat palkitusta asiakastuestamme osoitteessa linksys.com/support. Reitittimen määritys epäonnistui Jos Linksys Smart Wi-Fi -reitittimen määritys ei onnistu, kokeile seuraavia toimia: Paina reitittimen nollauspainiketta paperiliittimellä tai neulalla (noin 10 sekuntia), kunnes merkkivalo alkaa vilkkua. Asenna reititin sitten uudelleen. Jos reitittimen määritys ei vieläkään onnistu, kokeile asentaa reititin toisen tietokoneen avulla. Windows XP Service Pack -päivitys Windows XP -tietokoneissa Linksys Smart Wi-Fi edellyttää Service Pack 3 -päivitystä. Jos nykyisen asennetun Service Packin versio on vanhempi kuin 3, lataa ja asenna Service Pack 3. HUOMAUTUS Jos haluat muodostaa väliaikaisen Internet-yhteyden tarvittavan Service Pack -päivityksen lataamista varten, voit kytkeä tietokoneen suoraan modeemiin mukana toimitetun Ethernet-kaapelin avulla. Service Pack 3:n asennus:

1. Avaa Microsoft Update -sivusto

(update.microsoft.com/windowsupdate).

2. Noudata sivustossa olevia ohjeita tai ota tarvittaessa yhteyttä

3. Kun Service Pack 3 on ladattu ja asennettu, asenna reititin uudelleen.

Vianmääritys Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10><back view of DSL modem page 10> manual Internet Port Reset Button8 Linksys EA8500 Vianmääritys Internet-kaapelia ei ole liitetty -viesti Jos Internet-kaapelia ei ole liitetty -viesti tulee näkyviin reitittimen määrityksen aikana, noudata näitä vianmääritysohjeita: Varmista, että Ethernet-kaapeli (tai reitittimen mukana toimitettua kaapelia vastaava kaapeli) on liitetty kunnolla reitittimen takapaneelissa olevaan keltaiseen Internet-porttiin ja kytkettävän modeemin asianmukaiseen porttiin. Tämän portin nimi modeemissa on tavallisesti Ethernet. Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10><back view of DSL modem page 10> manual Internet Port Reset Button Reititin takaa Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10><back view of DSL modem page 10> manual Internet Port Reset Button Kaapelimodeemi takaa Back view of DSL modem Back view of cable modem <line drawing of rear panel/reset page 9> <line drawing of rear panel/INTERNET page 10> <back view of cable modem page 10> <back view of DSL modem page 10> manual Internet Port Reset Button DSL-modeemi takaa Varmista, että modeemi on liitetty pistorasiaan ja että virta on kytketty. Jos modeemissa on virtakytkin, varmista, että se on ON- tai l-asennossa. Jos Internet-palvelu toimii kaapeliverkossa, varmista, että kaapelimodeemin CABLE-portti on kytketty Internet-palveluntarjoajan toimittamaan koaksiaalikaapeliin. Jos Internet-palvelu toimii DSL-verkossa, varmista, että DSL-puhelinjohto on kytketty modeemin DSL-porttiin. Jos tietokone on aiemmin kytketty modeemiin USB-kaapelilla, irrota USB-kaapeli. Asenna reititin uudelleen. Reititintä ei voi avata -viesti Reitittimen käyttäminen edellyttää yhteyttä omaan verkkoon. Jos käytössä on langaton Internet-yhteys, olet ehkä muodostanut vahingossa yhteyden johonkin toiseen langattomaan verkkoon. Ongelman korjaaminen Windows-tietokoneissa:

1. Napsauta Windowsin työpöydän ilmaisinalueella olevaa langattoman

yhteyden kuvaketta hiiren kakkospainikkeella. Kuvake voi vaihdella käytettävän Windows-version mukaan.

2. Valitse Näytä vapaat langattomat verkot. Valittavissa olevien verkkojen

luettelo avautuu.9 Linksys EA8500 Vianmääritys

3. Valitse oman verkkosi nimi ja valitse Yhdistä. Seuraavassa esimerkissä

tietokone on liitetty toiseen langattomaan verkkoon, jonka nimi on JimsRouter. Tässä esimerkissä Linksys EA8500 -verkko nimeltä BronzeEagle on valittuna.

4. Jos verkko edellyttää verkon salasanan antamista, kirjoita salasana

(suojausavain) Verkkoavain- ja Vahvista verkkoavain -kenttiin. Valitse Connect (Yhdistä).

5. Tämän jälkeen voit käyttää reititintä.

Ongelman korjaaminen Mac-tietokoneissa: Napsauta näytön yläreunan valikkorivillä näkyvää Wi-Fi-symbolia. Langattomien verkkojen luettelo avautuu. Linksys Smart Wi-Fi on nimennyt verkkosi automaattisesti. Seuraavassa esimerkissä tietokone on liitetty toiseen langattomaan verkkoon, jonka nimi on JimsRouter. Tässä esimerkissä Linksys EA8500 -verkko nimeltä BronzeEagle on valittuna. Osoita Linksys EA8500 -reitittimen langattoman verkon nimiä (tässä esimerkissä BronzeEagle). Kirjoita langattoman verkkosi salasana (suojausavain) Salasana-kenttään ja valitse OK.10 Linksys EA8500 Tekniset tiedot Linksys EA8500 Mallinimi Linksys AC2600 MU-MIMO Gigabit -reititin Mallinumero EA8500 Kytkinportin nopeus 10/100/1000 Mbps (Gigabit Ethernet) Radiotaajuus 2,4 GHz ja 5 GHz Antennien määrä 4 erillistä säädettävää antennia, 1 sisäinen antenni Portit Virta, Internet, Ethernet (1–4), USB 3.0, USB 2.0-/eSATA-yhdistelmäportti Painikkeet Nollauspainike, Wi-Fi Protected Setup, Wi-Fi, virtapainike Merkkivalot Virta, Internet, Ethernet (1–4), Wi-Fi, Wi-Fi Protected Setup UPnP Tuettu Suojausominaisuudet WEP, WPA2, RADIUS Suojausavaimen pituus, bittiä Enintään 128-bittinen salaus Tallennustilan tiedostojärjestelmien tuki FAT, NTFS ja HFS+ Tuetut selaimet Google Chromen, Firefoxin, Safarin (Mac ja iPad) uusimmat versiot sekä Internet Explorer 8 ja sitä uudemmat versiot Käyttöympäristötiedot Mitat 256,3 x 56,2 x 183,5 mm ilman antenneja Laitteen paino 586 g ilman antenneja 715 g antennien kanssa Virta 12 V, 3,5 A Sertifioinnit FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac), Windows 7, Windows 8, DLNA Käyttölämpötila 0–40 °C Varastointilämpötila –20...+60 °C Käyttöympäristön ilmankosteus 10–80 %, suhteellinen ilmankosteus, kondensoitumaton Varastointiympäristön ilmankosteus 5–90 %, kondensoitumaton Huomautukset Lisätietoja säännöksistä, takuusta ja turvatiedoista on reitittimen mukana toimitetulla CD-levyllä ja osoitteessa Linksys.com/support. Oikeus teknisten tietojen muuttamiseen pidätetään. Enimmäissuorituskyky IEEE Standard 802.11 -säädöksen mukaan. Todellinen suorituskyky saattaa vaihdella langattoman verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton mukaan. Suorituskyky riippuu monista tekijöistä, olosuhteista ja muuttujista, mm. etäisyys tukiasemasta, verkkoliikenteen määrä, rakennusmateriaalit ja rakenne, käytössä oleva käyttöjärjestelmä, käytettävien langattomien tuotteiden sekoitus, häiriöt ja muut haitalliset olosuhteet. Tekniset tiedotYmpärivuorokautinen tekninen tuki toimii osoitteessa linksys.com/support. BELKIN, LINKSYS ja monet tuotenimet ja logot ovat Belkin-yhtymän omistamia tavaramerkkejä. Mainitut kolmansien osapuolien tavaramerkit ovat omistajiensa omaisuutta.© 2016 Belkin International, Inc. ja/tai sen tytäryhtiöt. Kaikki oikeudet pidätetään. LNKPG-00215 Rev. D00AC2600
