EA8500 - 207 LINKSYS - Panduan pengguna gratis

PANDUAN PENGGUNA EA8500 LINKSYS

• Antena luar yang dapat disesuaikan—Router ini termasuk 4 antena luar yang dapat disesuaikan, dan perlu dihubungkan ke router sebelum dihidupkan. Untuk menyambungkan antena, putar antena searah jarum jam ke konektor antena pada router. CATATAN Untuk performa terbaik, posisikan antena samping secara vertikal seperti terlihat dalam gambar.

• Port USB 3.0—Sambungkan dan berbagi drive USB dengan jaringan Anda atau dengan Internet.

• Port kombo USB 2.0/eSATA—Sambungkan dan berbagi drive USB/ eSATA atau printer USB dengan jaringan Anda atau dengan Internet.

• Port Ethernet—Sambungkan kabel Ethernet (juga disebut kabel jaringan atau kabel Internet) ke port Gigabit Ethernet (10/100/1000) dan ke perangkat berkabel lain pada jaringan Anda.

• Indikator aktivitas Ethernet—Lampu hijau menyala saat ada sambungan berkabel. Lampu kuning berkedip saat router mengirim atau menerima data.

• Port Internet—Sambungkan kabel Ethernet ke port ini dan ke modem Anda.

• Indikator aktivitas Internet—Lampu hijau menyala saat ada sambungan berkabel. Lampu kuning berkedip saat router mengirim atau menerima data.

• Tombol Wi-Fi Protected Setup™ (WPS)—Tekan tombol ini untuk melakukan konfigurasi keamanan nirkabel dengan mudah di perangkat jaringan berkemampuan Wi-Fi Protected Setup. Untuk informasi selengkapnya, lihat “Keamanan Nirkabel” di halaman 6.

• Daya—Hubungkan adaptor daya AC yang disertakan ke port ini.

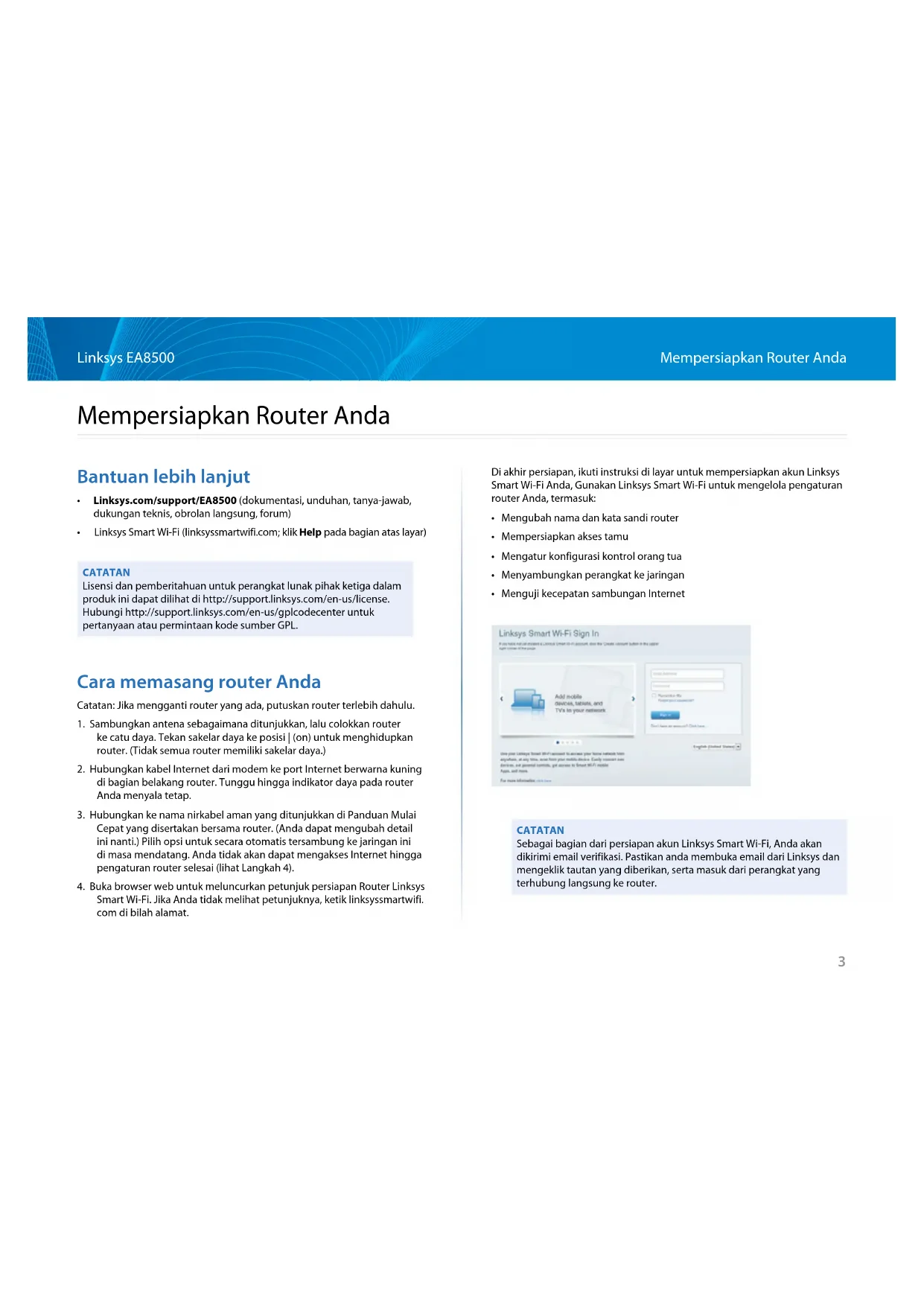

• Sakelar Daya—Tekan | (on) untuk menghidupkan router.3 Linksys EA8500 Mempersiapkan Router Anda Bantuan lebih lanjut

• Linksys.com/support/EA8500 (dokumentasi, unduhan, tanya-jawab, dukungan teknis, obrolan langsung, forum)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; klik Help pada bagian atas layar) CATATAN Lisensi dan pemberitahuan untuk perangkat lunak pihak ketiga dalam produk ini dapat dilihat di http://support.linksys.com/en-us/license. Hubungi http://support.linksys.com/en-us/gplcodecenter untuk pertanyaan atau permintaan kode sumber GPL. Cara memasang router Anda Catatan: Jika mengganti router yang ada, putuskan router terlebih dahulu.

1. Sambungkan antena sebagaimana ditunjukkan, lalu colokkan router

ke catu daya. Tekan sakelar daya ke posisi | (on) untuk menghidupkan router. (Tidak semua router memiliki sakelar daya.)

2. Hubungkan kabel Internet dari modem ke port Internet berwarna kuning

di bagian belakang router. Tunggu hingga indikator daya pada router Anda menyala tetap.

3. Hubungkan ke nama nirkabel aman yang ditunjukkan di Panduan Mulai

Cepat yang disertakan bersama router. (Anda dapat mengubah detail ini nanti.) Pilih opsi untuk secara otomatis tersambung ke jaringan ini di masa mendatang. Anda tidak akan dapat mengakses Internet hingga pengaturan router selesai (lihat Langkah 4).

4. Buka browser web untuk meluncurkan petunjuk persiapan Router Linksys

Smart Wi-Fi. Jika Anda tidak melihat petunjuknya, ketik linksyssmartwifi. com di bilah alamat. Di akhir persiapan, ikuti instruksi di layar untuk mempersiapkan akun Linksys Smart Wi-Fi Anda, Gunakan Linksys Smart Wi-Fi untuk mengelola pengaturan router Anda, termasuk:

• Mengubah nama dan kata sandi router

• Menyambungkan perangkat ke jaringan

• Menguji kecepatan sambungan Internet CATATAN Sebagai bagian dari persiapan akun Linksys Smart Wi-Fi, Anda akan dikirimi email verifikasi. Pastikan anda membuka email dari Linksys dan mengeklik tautan yang diberikan, serta masuk dari perangkat yang terhubung langsung ke router. Mempersiapkan Router Anda4 Linksys EA8500 Mempersiapkan Router Anda Cara menyambungkan ke WiFi Pintar Linksys 1 Buka peramban web dan kunjungi www.linksyssmartwifi.com. 2 Masukkan alamat email dan kata sandi yang Anda siapkan sebelumnya, lalu klik Sign in. Cara mengubah pengaturan router CATATAN Untuk bantuan tambahan tentang menu apa pun, klik Bantuan di bagian atas layar.

• Buka Linksys Smart Wi-Fi, lalu masuk ke dalam akun Anda.

• Pada menu di bagian kiri, klik opsi: Peta Jaringan —Memungkinkan Anda menampilkan dan mengelola semua perangkat jaringan yang terhubung ke router. Anda bisa melihat perangkat di jaringan utama dan jaringan tamu, atau menampilkan informasi mengenai setiap perangkat. Akses Tamu — Memungkinkan Anda mengkonfigurasikan dan memantau jaringan yang dapat digunakan tamu tanpa mengakses semua sumber daya jaringan. Kontrol Orang Tua — Memungkinkan Anda memblokir situs web dan mengatur waktu akses Internet.5 Linksys EA8500 Mempersiapkan Router Anda Prioritas Media — Memungkinkan Anda mengatur perangkat dan aplikasi yang diberikan prioritas teratas untuk lalu lintas jaringan. Uji Kecepatan — Memungkinkan Anda menguji kecepatan sambungan Internet. Penyimpanan Eksternal — Memungkinkan Anda mengakses drive USB (tidak disertakan) dan menyiapkan berbagi file, server media, dan akses FTP.6 Linksys EA8500 Mempersiapkan Router Anda Konektivitas — Memungkinkan Anda mengonfigurasikan pengaturan jaringan dasar dan lanjutan. Pemecahan Masalah — Memungkinkan Anda mendiagnosa masalah pada router dan memeriksa status jaringan. Nirkabel — Memungkinkan Anda mengkonfigurasi jaringan nirkabel router. Di antara pengaturan yang dapat Anda ubah adalah nama jaringan (SSID), modus keamanan, kata sandi, pemfilteran MAC, dan menghubungkan perangkat menggunakan Wi-Fi Protected Setup. Keamanan — memungkinkan Anda mengkonfigurasikan keamanan nirkabel router Anda. Anda dapat mempersiapkan firewall, pengaturan VPN dan membuat pengaturan kustom untuk aplikasi dan permainan.7 Linksys EA8500 Pemecahan Masalah Bab ini dapat membantu Anda mengatasi masalah persiapan umum dan terhubung ke Internet. Anda dapat menemukan bantuan lebih lanjut dari dukungan pelanggan kami yang telah meraih penghargaan di linksys.com/support. Router Anda tidak berhasil dipersiapkan Jika Linksys Smart Wi-Fi tidak menyelesaikan persiapan, Anda dapat mencoba hal berikut: Tekan dan tahan tombol Reset pada router Anda dengan klip kertas atau peniti, hingga lampu LED mulai berkedip (sekitar 10 detik) kemudian instal kembali routernya. Jika Anda belum menyiapkan router, cari komputer lain, dan gunakan komputer itu untuk menginstal router kembali. Pembaruan Service Pack Windows XP Pada komputer Windows XP, Linksys Smart Wi-Fi memerlukan Service Pack 3. Jika Service Pack terinstal lebih lama dari versi 3, Anda perlu mengunduh dan menginstal Service Pack 3. CATATAN Untuk terhubung sementara ke Internet dan mengunduh Service Pack yang diperlukan, Anda dapat menggunakan kabel Ethernet yang disertakan untuk menghubungkan komputer Anda langsung ke modem. Untuk menginstal Service Pack 3:

2. Ikuti instruksi di situs web tersebut atau hubungi Microsoft jika Anda

memerlukan bantuan lebih lanjut.

3. Setelah mengunduh dan menginstal Service Pack3, instal kembali router

bisa berbeda-beda, tergantung dari versi Windows Anda. 2 Klik View Available Wireless Networks. Daftar jaringan yang tersedia akan muncul.9 Linksys EA8500 Pemecahan Masalah 3 Klik nama jaringan Anda sendiri, kemudian klik Sambungkan. Dalam contoh di bawah ini, komputer telah tersambung ke jaringan nirkabel lain bernama JimsRouter. Nama jaringan Linksys EA8500, BronzeEagle dalam contoh ini, ditunjukkan telah dipilih. 4 Jika Anda diminta untuk memasukkan kunci jaringan, ketikkan sandi Anda (Security Key) dalam bidang Network key lalu Confirm network key fields. Klik Connect 5 Anda sekarang dapat mengakses router. Untuk memperbaiki masalah pada komputer Mac: Dalam bilah menu di bagian atas layar, klik ikon Wi-Fi. Daftar jaringan nirkabel akan muncul. Wi-Fi Pintar Linksys secara otomatis menetapkan nama jaringan Anda. Dalamcontohdibawahinikomputertelahtersambungkejaringannirkabellainb ernamaJimsRouter Nama jaringan Linksys EA8500, BronzeEagle dalam contoh ini, ditunjukkan telah dipilih. Klik nama jaringan nirkabel router Linksys EA8500 Anda (BronzeEagle dalam contoh). Ketikkan kata sandi jaringan nirkabel Anda (Security Key) ke dalam bidang Password, lalu klik OK.10 Linksys EA8500 Spesifikasi Linksys EA8500 Nama Model Router Gigabit Linksys AC2600 MU-MIMO Nomor Model EA8500 Kecepatan Port Switch 10/100/1000 Mbps (Gigabit Ethernet) Frekuensi Radio 2,4 GHz dan 5 GHz Jumlah Antena 4 antena eksternal yang dapat diatur, 1 antena internal Port Daya, Internet, Ethernet (1-4), USB 3.0, kombo USB 2.0 / eSATA Tombol Reset, Wi-Fi Protected Setup, Wi-Fi, Daya LED Daya, Internet, Ethernet (1-4), Wi-Fi, Wi-Fi Protected Setup UPnP Didukung Fitur Keamanan WEP, WPA2, RADIUS Bit Kunci Keamanan Enkripsi hingga 128-bit Dukungan Sistem File Penyimpanan FAT, NTFS, dan HFS+ Dukungan Peramban Versi terbaru Google Chrome, Firefox, Safari (untuk Mac dan iPad), serta Internet Explorer versi 8 atau lebih baru Lingkungan Dimensi 10,09” x 2,21” x 7,22” (256,3 x 56,2 x 183,5 mm) tanpa antena Berat Unit 20.67 oz (586 g) tanpa antena 25,22 oz (715 g) dengan antena Daya 12V, 3,5A Sertifikasi FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac), Windows 7, Windows 8, DLNA Suhu Pengoperasian 32 hingga 104°F (0 hingga 40°C) Suhu Penyimpanan -4 hingga 140°F (-20 hingga 60°C) Kelembapan Pengoperasian 10 hingga 80% kelembapan relatif, nonkondensasi Kelembapan Penyimpanan 5 hingga 90% nonkondensasi Catatan Untuk mengetahui informasi peraturan, garansi, dan keselamatan, lihat CD yang disertakan bersama router Anda atau kunjungi Linksys.com/support. Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan. Kinerja maksimum diperoleh dari spesifikasi IEEE Standard 802.11. Kinerja sesungguhnya dapat bervariasi, termasuk kapasitas jaringan nirkabel yang lebih rendah, laju transfer data, rentang dan cakupan . Kinerja tergantung pada banyak faktor, kondisi dan variabel, termasuk jarak dari titik akses, volume lalu lintas jaringan, bahan konstruksi dan bangunan, sistem operasi yang digunakan, campuran produk nirkabel yang digunakan, interferensi dan kondisi lainnya yang merugikan. SpesifikasiKunjungi linksys.com/support untuk dukungan teknis yang memenangkan penghargaan BELKIN, LINKSYS dan banyak nama produk dan logo adalah merek dagang dari grup perusahaan Belkin. Merek dagang pihak ketiga yang disebutkan adalah properti masing-masing pemiliknya. © 2016 Belkin International, Inc. dan/atau afiliasinya. Semua hak dilindungi undang-undang. LNKPG-00215 Rev. D00AC2600
