Ürün Tipi	Ankastre aspiratörlü indüksiyon ocak
Marka	Thomson
Model	THIH60
Boyutlar (G x D)	60 x 52 cm (yaklaşık)
Elektrik Beslemesi	220-240 V ~ 50/60 Hz
Maksimum Toplam Güç	7,4 kW (4,5 kW veya 3,1 kW olarak ayarlanabilir)
Pişirme Bölgesi Sayısı	4 indüksiyon bölgesi
Aspirasyon Hızı Sayısı	4 hız + güçlendirici (5 dk)
Aspirasyon Tipi	Emişli (dış tahliye) veya filtreli (iç devridaim)
Yağ Filtresi	Metalik, bulaşık makinesinde yıkanabilir
Aktif Karbon Filtre	Fırında (200°C, 45 dk) 2-3 ayda bir yenilenebilir
Ocak Fonksiyonları	Power Booster, Bridge, Automatic Heat Up, Temperature Manager, Pause, Timer, Key Lock
Davlumbaz Fonksiyonları	Otomatik çalışma, filtre doygunluk göstergesi
Güvenlik	Tencere tespiti, otomatik kapanma, tuş kilidi, artık ısı göstergesi
Yüzey Malzemesi	Seramik cam
Kurulum	Tezgaha gömme (kalınlık 2-6 cm); çok kutuplu bir anahtar gerektirir
Temizlik	Her kullanımdan sonra temizleyin; buharlı temizleyici veya aşındırıcı sünger kullanmayın
Onarılabilirlik Endeksi	Belirtilmemiş
Ağırlık	Belirtilmemiş
Enerji Sınıfı	Belirtilmemiş

Sık sorulan sorular - THIH60 THOMSON

THIH60 davlumbazı nasıl kurulur ?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Tezgah kalınlığının 2-6 cm olduğunu kontrol edin. Ürün gömme olarak monte edilmeli ve şebekeye çok kutuplu bir anahtar aracılığıyla bağlanmalıdır. Minimum mesafelere uyun: önde 5 cm, yanlarda 4 cm ve mobilyaların üzerinde 50 cm.

İndüksiyon ocakta hangi tür tencereler kullanılmalı ?

Sadece ferromanyetik tabanlı tencereler kullanın (bir mıknatısla test edilebilir). Taban düz, alüminyumsuz ve pişirme bölgesine uygun çapta olmalıdır. Uygun olmayan tencereler algılanmayabilir.

Davlumbaz filtreleri nasıl temizlenir ?

Metalik yağ filtresi bulaşık makinesinde (kısa program, düşük sıcaklık) veya elde yıkanabilir. Aktif karbon filtre 2-3 ayda bir fırında 200°C'de 45 dakika süreyle yenilenebilir. Sıvı toplama kabını temizleyin ve ocak için yumuşak bir bez kullanın.

Ocak yanmıyorsa ne yapmalı ?

Öncelikle güç kablosunun takılı olduğunu ve ana anahtarın açık olduğunu kontrol edin. Bölgeye uygun bir tencere yerleştirildiğinden emin olun. Bir hata kodu görünüyorsa (ör: E2, E3, E5), ocağı kapatın ve birkaç dakika bekleyin. Kılavuzdaki teşhis tablosuna bakın.

Tuş kilidi (Key Lock) nasıl etkinleştirilir ?

Key Lock (10) tuşuna basın. Yanıp sönen bir sembol, fonksiyonun aktif olduğunu gösterir. Devre dışı bırakmak için tekrar basın. Bu, ayarların yanlışlıkla değiştirilmesini önler.

Davlumbazı dış tahliye olmadan kullanabilir miyim ?

Evet, filtreli versiyonda. Hava, karbon filtreler aracılığıyla devridaim edilir. Ürün, süpürgelikte ön tahliye için bir kit ile birlikte gelir. Diğer konfigürasyonlar için aksesuarlar da satın alabilirsiniz.

Güç sınırlaması (Power Limitation) nasıl ayarlanır ?

Ocak kapalıyken, enerji verildikten sonraki 2 dakika içinde A tuşuna uzun basın ve ardından bölgeleri sırayla seçin. Maksimum gücü seçin (varsayılan 7,4 kW veya 4,5 kW / 3,1 kW). ON/OFF ile onaylayın.

Ekrandaki H sembolü ne anlama gelir ?

H sembolü artık ısıyı gösterir. Bölge kapatıldıktan sonra bile hala sıcaktır. Sembol kaybolana kadar yüzeye dokunmayın.

Automatic Heat Up fonksiyonu nasıl kullanılır ?

Bir pişirme bölgesini açın, ardından Automatic Heat Up (7) tuşuna basın. Ocak, programlanan seviyeye kadar hızlıca ısınır (seviye 1-8 için geçerlidir). Devre dışı bırakmak için gücü azaltın veya tekrar basın.

Ocakta sıvı taşması durumunda ne yapmalı ?

Ocağı kapatın ve soğumasını bekleyin. Yumuşak bir bezle silin. Büyük bir taşma durumunda, cihazın altındaki tahliye musluğunu kullanın veya tam temizlik için toplama kabını çıkarın.

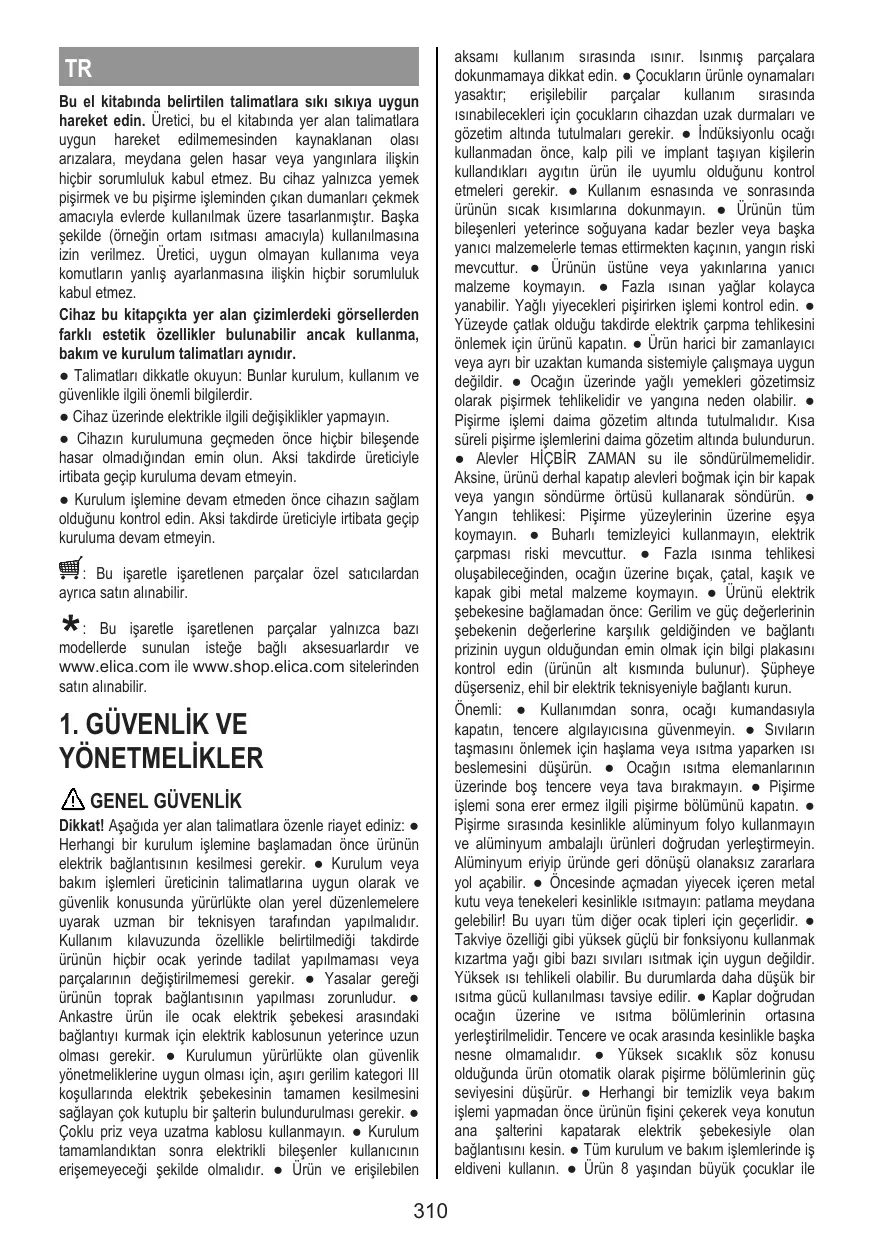

KULLANIM KILAVUZU THIH60 THOMSON

Bu el kitabında belirtilen talimatlara sıkı sıkıya uygun hareket edin. Üretici, bu el kitabında yer alan talimatlara uygun hareket edilmemesinden kaynaklanan olası arızalara, meydana gelen hasar veya yangınlarla ilgili hiçbir sorumluluk kabul etmez. Bu cihaz yalnızca yemek pişirmek ve bu pişirme işleminden çıkan dumanları çekmek amacıyla evlerde kullanılmak üzere tasarlanmıştır. Başka şekilde (örneğin ortam ısıtması amacıyla) kullanılmasına izin verilmez. Üretici, uygun olmayan kullanıma veya komutların yanlış ayarlanmasına ilişkin hiçbir sorumluluk kabul etmez.

Cihaz, bu kitapçıkta yer alan çizimlerdeki görsellerden farklı estetik özellikler bulunabilir; ancak kullanma, bakım ve kurulum talimatları aynıdır.

• Talimatları dikkatle okuyun: Bunlar kurulum, kullanım ve güvenlikle ilgili önemli bilgilerdir. Cihaz üzerinde elektrikle ilgili değişiklikler yapmayın.
• Cihazın kurulumuna başlamadan önce hiçbir bileşende hasar olmadığından emin olun. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyin.
• Kurulum işlemine devam etmeden önce cihazın sağlam olduğunu kontrol edin. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyin.

B: Bu işaretle işaretlenen parçalar özel satıcılardan satın alınabilir.

: Bu işaretle işaretlenen parçalar yalnızca bazı ülkelerde sunulan isteğe bağlı aksesuarlardır ve www.elica.com ile www.shop.elica.com sitelerinden alınabilir.

1. GÜVENLİK VE YÖNETMELİKLER

GENEL GÜVENLİK

Dikkat! Aşağıda yer alan talimatlara özenle riayet ediniz: Herhangi bir kurulum işlemine başlamadan önce ürünün elektrik bağlantısının kesilmesi gerekir. Kurulum veya bakım işlemleri üreticinin talimatlarına uygun olarak ve güvenlik konusunda yürürlükte olan yerel düzenlemelere uyarak uzman bir teknisyen tarafından yapılmalıdır. Kullanım kılavuzunda özellikle belirtilmediği takdirde ürünün hiçbir yerinde tadilat yapılmaması veya parçalarının değiştirilmemesi gerekir. Yasalar gereği ürünün toprak bağlantısının yapılması zorunludur. Ankastre ürün ile ocak elektrik şebekesi arasındaki bağlantıyı kurmak için elektrik kablosunun yeterince uzun olması gerekir. Kurulumun yürürlükte olan güvenlik yönetmeliklerine uygun olması için, aşırı gerilim kategorisi III koşullarında elektrik şebekesinin tamamen kesilmesini sağlayan çok kutuplu bir şalterin bulundurulması gerekir. Çoklu priz veya uzatma kablosu kullanmayın. Kurulum tamamlandıktan sonra elektrikli bileşenler kullanıcının erişemeyeceği şekilde olmalıdır. Ürün ve erişilebilen

Aksamı kullanım sırasında ısınır. Isınmış parçalara dokunmamaya dikkat edin. Çocukların ürünle oynamaları yasaktır; erişilebilir parçalar kullanım sırasında ısınabileceği için çocukların cihazdan uzak durmaları ve gözetim altında tutulmaları gerekir. İndüksiyonlu ocağı kullanmadan önce, kalp pili ve implant taşıyan kişilerin kullandıkları cihazın ürün ile uyumlu olduğunu kontrol etmeleri gerekir. Kullanım esnasında ve sonrasında ürünün sıcak kısımlarına dokunmayın. Ürünün tüm bileşenleri yeterince soğuyana kadar bezler veya başka yanıcı malzemelerle temas ettirmekten kaçının, yangın riski mevcuttur. Ürünün üstüne veya yakınlarına yanıcı malzeme koymayın. Fazla ısınan yağlar kolayca yanabilir. Yağlı yiyecekleri pişirirken işlemi kontrol edin. Yüzeyde çatlak olduğu takdirde elektrik çarpma tehlikesini önlemek için ürünü kapatın. Ürün harici bir zamanlayıcı veya ayrı bir uzaktan kumanda sistemiyle çalışmaya uygun değildir. Ocağın üzerinde yağlı yemekleri gözetimsiz olarak pişirmek tehlikelidir ve yangına neden olabilir. Pişirme işlemi daima gözetim altında tutulmalıdır. Kısa süreli pişirme işlemlerini daima gözetim altında bulundurun. Alevler HİÇBİR ZAMAN su ile söndürülmemelidir. Aksine, ürünü derhal kapatıp alevleri boğmak için bir kapak veya yangın söndürme örtüsü kullanarak söndürün. Yangın tehlikesi: Pişirme yüzeylerinin üzerine eşya koymayın. Buharlı temizleyici kullanmayın, elektrik çarpması riski mevcuttur. Fazla ısınma tehlikesi oluşabileceğinden, ocağın üzerine bıçak, çatal, kaşık ve kapak gibi metal malzemeler koymayın. Ürünü elektrik şebekesine bağlamadan önce: Gerilim ve Güç değerlerinin şebekenin değerlerine karşılık geldiğinden ve bağlantı prizinin uygun olduğundan emin olmak için bilgi plakasını kontrol edin (ürünün alt kısmında bulunur). Şüpheye düşerseniz, ehil bir elektrik teknisyeniyle bağlantı kurun.

Önemi: Kullanımdan sonra, ocağı kumandasıyla kapatın, tencere algılayıcısına güvenmeyin. Sıvıların taşmasını önlemek için haşlama veya ısıtma yaparken ısı beslemesini azaltın. Ocağın ısıtma elemanlarının üzerinde boş tencere veya tava bırakmayın. Pişirme işlemi sona erer ermez ilgili pişirme bölümünü kapatın. Pişirme sırasında kesinlikle alüminyum folyo kullanmayın ve alüminyum ambalajlı ürünleri doğrudan yerleştirmeyin. Alüminyum eriyip üründe geri dönüşü olanaksız zararlara yol açabilir. Öncesinde açmadan yiyecek içeren metal kutu veya tenekeleri kesinlikle ısıtmayın: patlama meydana gelebilir! Bu uyarı tüm diğer ocak tipleri için geçerlidir. Takviye özelliği gibi yüksek güçlü bir fonksiyonu kullanmak kızartma yağı gibi bazı sıvıları ısıtmak için uygun değildir. Yüksek ısı tehlikeli olabilir. Bu durumlarda daha düşük bir ısıtma gücü kullanılması tavsiye edilir. Kaplar doğrudan ocağın üzerine ve ısıtma bölümlerinin ortasına yerleştirilmelidir. Tencere ve ocak arasında kesinlikle ıska nesne olmamalıdır. Yüksek sıcaklık söz konusu olduğunda ürün otomatik olarak pişirme bölümlerinin güç seviyesini azaltır. Herhangi bir temizlik veya bakım işlemi yapmadan önce ürünü fişten çekerek veya konut ana şalterini kapatarak elektrik şebekesiyle olan bağlantısını kesin. Tüm kurulum ve bakım işlemlerinde iş eldiveni kullanın. Ürün 8 yaşından büyük çocuklar ile

Fiziksel, duyusal veya zihinsel kapasitesi düşük veya deneyimden ve gerekli bilgiden yoksun kişilerce yalnızca gözetim altındayken veya ürünün güvenli kullanımına ilişkin talimatlar verildikten ve bu durumla ilgili tehlikeleri anlamaları sağlandıktan sonra kullanılabilir. Ürünle oynamadıklarından emin olmak için çocuklar kontrol altında tutulmalıdır. Temizlik ve bakım işlemleri çocuklar tarafından gözetimsiz olarak yapılmamalıdır. Bu ürün, gaz veya başka yakıtları yakan diğer cihazlarla aynı anda kullanılacağı zaman söz konusu yerde yeterli havalandırma bulunmalıdır. Ürünün içi ve dışı sık (EN AZINDAN AYDA BİR KEZ) temizlenmeli, bakım talimatlarında açıkça belirtilenlere uygun hareket edilmelidir. Üründe temizlik ve parça değiştirme kuralına uygun hareket edilmemesi ve filtrelerin temizlenmemesi yangın riskine neden olur. Flambe usulü yemek pişirmek kesinlikle yasaktır. Açık alev kullanmak filtreler açısından zararlıdır ve yangınlara neden olabilir, bu nedenle her durumda kaçınılmalıdır. Aşırı ısınan yağın alev almasını önlemek için kızartmalar kontrol altında yapılmalıdır. Dikkat: Cihaz çalışırken davlumbazın erişilebilen kısımları ısınabilir. Dikkat! Kurulum tamamen bitmeden ürünün elektrik şebekesiyle olan bağlantısını yapmayın. Dumanları tahliye etmek için alınacak teknik tedbirler ve güvenlik tedbirleri açısından yerel yetkili mercilerin düzenlemelerinde şart koşulanlara titizlikle uyulması gerekir. Çekilen hava, gaz veya başka yakıtlarla çalışan cihazlardan çıkan dumanların tahliyesi amacıyla kullanılan bir kanala sevk edilmemelidir. Ürünü uygun şekilde monte etmeden kesinlikle kullanmayın! Kurulum amacıyla yalnızca ürünle birlikte gelen tespit vidalarını kullanın veya ürünle birlikte vida gelmediyse, doğru tipte vida satın alın. Kurulum Kılavuzunda belirtilen doğru uzunluktaki vidaları kullanın. Bu ürün ile elektrik dışında bir enerjiyle beslenen diğer cihazlar aynı anda çalıştırılacağı zaman odadaki negatif basınç 4 Pa (4× 10 - 5 bar) değerini aşmamalıdır. Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da taşınması halinde bu kullanım kılavuzunun da ürün ile birlikte verildiğinden emin olun.

ELEKTRİK BAĞLANTISIYLA İLGİLİ GÜVENLİK

• Ürünün elektrik bağlantısını kesin. Kurulum işlemleri, kurulum ve güvenlik alanlarında uzman teknisyen tarafından yapılmalıdır. Üretici, bu bölümde yer alan talimatlara uyulmadığı takdirde kişilere, hayvanlara veya eşyalara gelebilecek hasardan sorumlu değildir. Setüstü ocağın çalışma tezgahından çıkarılması için elektrik kablosunun yeterli uzunlukta olması gerekir. Ürün altında bulunan seri numara plakasında belirtilen gerilim ile kurulacağı konuttaki gücün aynı olduğunu kontrol edin. Uzatma kullanmayın. Toprak elektrik kablosu diğer kablolardan 2 cm daha uzun olmalıdır. Ürün bağlantı kablosu bulunmayan durumlarda, 7200 Watt gücüne ulaşabilen en az 2,5 mm² kesitli kablo kullanın. Daha yüksek güç değerleri için kablo kesiti 4 mm² olmalıdır. Kablonun hiçbir kısmı ortam derecesinden

50°C'den fazla olmamalıdır. ● Ürün daimi olarak elektrik şebekesine bağlı kalmalıdır, bu nedenle sabit şebeke ile bağlantı, aşırı gerilim kategorisi III durumlarda elektrik bağlantısı iken ve kurulumdan sonra rahatça erişilebilecek omnipolar anahtar ile yapın.

• Dikkat! Ara bağlantı kablosunun değiştirilmesi işlemi yetkili teknik servis veya benzer nitelikleri taşıyan kişilerce yapılmalıdır.
• Dikkat! Elektrik şebekesiyle bağlantıyı kurmadan ve doğru şekilde çalışıp çalışmadığını kontrol etmeden önce kablonun doğru şekilde döşendiğinden emin olun.

GÜÇ SINIRLAMASI: Bu ürün, çekilen azami kW (eşik değerinin ayarlanmasına olanak tanıyan bir Güç Sınırlama fonksiyonuyla donatılmıştır.

Ayarlama işlemi ürün elektrik şebekesine bağlanırken veya yeniden bağlantı yapılırken (izleyen 2 dakika içinde) gerçekleştirilir. Elektrik tesisatının boyutunu seçilen Power Limitation (Güç Sınırlaması) seviyesine göre belirleyin. Güç Sınırlama özelliğinin ayar işlemleri için bu kılavuzda Çalıştırma bölümüne başvurun.

PENCERE KİTİ: Bu ürün, Pencere sensörü KİTİ (üretici tarafından temin edilmez) ile birlikte kullanılmak üzere hazırlanmıştır. Pencere sensörü KİTİ kurulum yapıldığında (yalnızca ocağın ASPİRATÖR modunda kullanılması halinde), KİT takılı olan ortamda bulunan pencere her kapatıldığında, aspiratör çalışmayı bırakır. KİT'in cihazla olan elektrik bağlantısı ehil ve uzman teknik personel tarafından yapılmalıdır. KİT, bileşene ve cihazla birlikte kullanımına ilişkin güvenlik kurallarına uygun şekilde ayrıca sertifikalandırılmalıdır. Kurulum işlemi yürürlükteki yönetmeliklere uygun olarak yapılmalıdır.

DİKKAT: Ürüne bağlanacak KİT kabloları güvenli çok alçak gerilim (SELV) olarak sertifikalandırılmış bir devrenin parçası olmalıdır. Bu cihazın üreticisi KİT ile ilgili hasarlar ve/veya kurulum sorunları ve/veya hatalı kurulumdan kaynaklı muhtemel sorunlar, hasarlar, yangınlar için hiçbir sorumluluk kabul etmez.

KURULUMLA İLGİLİ GÜVENLİK

• Hem elektrik hem mekanik kurulum uzman personel tarafından yapılmalıdır.
• Montaja başlamadan önce: Ürün ambalajının içinde vida paketi, garanti belgesi gibi ekstra malzemenin bulunup bulunmadığını kontrol edin. Bulduğunuz malzemeleri çıkarıp muhafaza edin. Satın alınan ürün boyutlarının yerleştirilecek alanınkiyle uyumlu olup olmadığını kontrol edin. Ürün ambalajının içinde (nakliye nedeniyle konulmuş) vida paketi, garanti belgesi gibi ekstra malzemenin bulunup bulunmadığını kontrol edin. Bulduğunuz malzemeleri çıkarıp muhafaza edin. Montaj alanının yakınında elektrik prizi bulunduğundan emin olun.
• Ankastre uygulaması için mobilyanın hazırlanması:
• Ürünün kurulumu soğutma cihazları, bulaşık makinesi, soba, fırın, çamaşır makinesi ve kurutma makinesi gibi cihazların üzerine yapılamaz. Ocak yerleştirmeden önce mobilyanın tüm kesim işlemlerini yapıp, çıkan tüm talaş ve diğer kalıntıları iyice temizleyin.
• Bu ürün SET ÜSTÜ kurulum durumunda 2-6 cm kalınlığında tezgaha ve ANKASTRE kurulum durumunda 2,5-6 cm kalınlığında tezgaha uygulanmak için imal edilmiştir.

Ocak ile duvar arasındaki mesafe ön tarafta en az 5 cm, yan tarafta en az 4 cm ve üst askılara olan mesafe ise en az 50 cm olmalıdır.

Önemli Not: Önerilen mesafeler yalnızca gösterge niteliğindedir. Boşlukların tasarımında mutfak üreticisinin verdiği talimatlar izlenmelidir.

• Filtreleme yapan modelin kurulumunu optimize etmek için ayakta ticari olarak alınabilecek bir ızgaranın yerleştirilebileceği şekilde bir yer açılması tavsiye edilir.
• Önemli: 250°C sıcaklığa kadar dayanıklı tek bileşenli sızdırmaz yapıştırıcı (S) kullanın; kurulumu yapmadan önce yapıştırılacak yüzeyi iyice temizlenmeli, yapışmasını tehlikeye atabilecek her türlü madde (örneğin, özücüler, koruyucular, yağlar, tozlar, eski yapıştırıcı artıkları, vb.) giderilmelidir; yapıştırıcı çerçevenin çevresine eşit şekilde dağıtılmalıdır; yapıştırma işleminden sonra yapıştırıcıyı yaklaşık 24 saat kurumaya bırakın.
• Dikkat! Kurulumda verilen talimatlara uygun vida ve aygıt kullanılmaması elektrik nitelikli risklerin doğmasına yol açabilir.
• Not: Ürünün kurulumunu doğru şekilde yapmak için borulara aşağıdaki özelliklere sahip bir yapışkan bantla bantlayın: Akrilat bazlı yapıştırıcıya sahip, yumuşak PVC'den elastik film; DIN EN 60454 standardına uygun; alev geciktirme özellikli; yaşlanmaya karşı optimum dayanım; sıcaklık dalgalanmalarına karşı dayanıklı; düşük sıcaklıklarda kullanılabilir.

KULLANIM ÖMRÜ DOLDUĞUNDA BERTARAF

Bu cihaz 2012/19/EC sayılı Avrupa Direktifi - UK SI 2013 No.3113, Atık Elektrikli ve Elektronik Ekipman (AEE) uyarınca işaretlenmiştir.

Bu ürünün doğru şekilde bertaraf edildiğinden emin olun. Bu, kullanıcı ve çevre açısından potansiyel olumsuz sonuçların önlenmesine katkıda bulunur. Ürün ya da ürün ile birlikte verilen belgeler üzerinde bulunan işaret, bu cihazın evsel atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların bertaraf edildiği dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir. Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satın alındığı mağazaya danışın.

YÖNETMELİKLER

Cihaz aşağıdaki standartlara uygun şekilde tasarlanmış, test ve imal edilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233; Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/

IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2; EMC: EN 55014-1; CISPR 14-1 EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

KULLANIMLA İLGİLİ TAVSİYELER

Çevre üzerindeki etkileri azaltmak amacıyla doğru kullanıma ilişkin tavsiyeler: Pişirmeye başladığınızda cihazı en düşük seviyede açın, pişirme işlemi sona erdikten sonra birkaç dakika daha açık bırakın. Hızını yalnızca duman ve buhar miktarı çok fazla olursa artırın, takviye özelliğini yalnızca olağanüstü durumlarda kullanın. Koku azaltma sisteminin verimini korumak için karbon filtreyi/filtreleri gerektiğinde değiştirin. Yağ filtresini verimli halde tutun, gerektiğinde temizleyin. Verimi optimize etmek ve gürültüleri azaltmak için bu kılavuzda belirtilen kanal yönlendirme sistemini azami çapta kullanın.

2. KULLANIM

OCAĞIN KULLANILMASI

İndüksiyonlu pişirme sistemi manyetik indüksiyon adlı fiziksel olguyu temel alır. Bu sistemin başlıca özelliği enerjinin doğrudan üreteçten tencereye aktarılmasıdır.

Avantajlar: Elektrikli ocaklar ile karşılaştırıldığında, indüksiyonlu ocaklar: Daha güvenli: cam yüzeyde ısı daha düşüktür. Daha hızlı: besinleri ısıtma süresi daha kısadır. Daha kesin: ocağa verdiğiniz komutlar derhal yerine getirir. Daha verimli: çekilen enerjinin %90'ı ısıya dönüştürülür. Ayrıca, tencereyi ocaktan kaldırdıktan sonra, ısı derhal kesilir ve boşuna enerji dağılımı olmaz.

PİŞİRME KAPLARININ KULLANIMI

- Pişirme kapları

Sadece bu işaretlerin olduğu tencereleri kullanın.

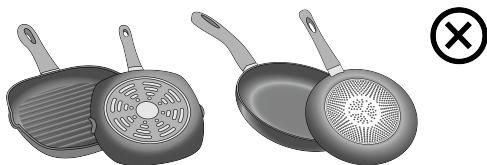

Önemli:

Ocak yüzeyinde kalıcı hasar olmaması için aşağıda yer alan tipte kapları kullanmayın:

Tabanı tamamen yassı olmayan kaplar. - Emaye tabanlı metal kaplar. - Yüzeyin çizilmesini önlemek için tabanı pürüzlü kaplar. Ocağın kontrol panelinin yüzeyine sıcak tencere veya tava koymayın. Tabanları kısmen ferromanyetik malzemeden yapıldığından, indüksiyona uygun alan tencerelerin tamamı verimli şekilde çalışmaz!! Tencere ve tavaları satın alırken aşağıdakileri kontrol edin: Tabanı tamamen ferromanyetik malzemeden olmalıdır. Aksi halde ısı aktarımının verimi düşer ve ısı eşit şekilde aktarılmaz, dolayısıyla tavanın/tencerenin yüzeyinin sıcaklığı pişirmeye uygun olmaz.

Tabanı alüminyum içerir: Tencere veya tava ısınmaz ve indüktörler tarafından algılanmayabilir.

Tabanı düz değil veya yüzeyi pürüzlü. - İndüktör ile tencere veya tava arasındaki temas yüzeyi azalır, bu nedenle de verim düşer ve pişirme deneyimi kötü bir hal alır.

Kullanılan kaplar

Bir mıknatıs kullanarak tencere malzemesinin manyetik olup olmadığını kontrol edebilirsiniz. Manyetik değilse, tencere ısınma işlemi için uygun değildir. Bu durumda yukarıdaki paragrafta verilen talimatlar da geçerlidir.

Tavsiye edilen tencere tabanı çapı

ÖNEMLİ: Tencereler doğru boyutta değilse, pişirme bölümleri çalışmaz. Her bölümde kullanılacak en küçük tencere çapını görmek için bu kılavuzun görsellerin olduğu kısmına başvurun.

Enerji tasarrufu

Taban çapı pişirme bölümüyle aynı olan kap ve tencereleri kullanın. Yalnızca düz tabanlı tencere ve tavalari kullanın. - Pişirme esnasında kapakları tencerelerin üzerinde tutun. Pişirme süresini azaltmak için sebze, patates vs. gibi besinleri az miktarda suyla pişirin. Enerji kullanımını ve pişirme süresini daha da azaltmak için düdüklü tencere kullanın. Tencereleri ocağın üzerindeki pişirme bölümlerinin ortasına yerleştirin.

ASPİRATÖRÜN KULLANILMASI

Aspiratör sistemi, havayı dışarı atan veya filtre ederek içeride dolaştıran model olarak kullanılabilir.

Gerek filtrelemeli, gerekse havayı dışarıya atan farklı kurulumlar yapabilmek amacıyla mevcut kitlere göz atmak için www.elica.com ve www.shop.elica.com sitelerini ziyaret edin.

Havayı dışarı atan aspiratör modeli:

Buharlar bir dizi boru (ayrıca satın alınır) aracılığıyla dışarıya atılır. Ürünü, hava çıkışıyla (rakor flanşı) aynı

Çapta olan borulara ve duvar tahliye deliklerine bağlayın. Borular ve boyutlar hakkında daha çok bilgi almak için, havayı dışarı atan aspiratör modelin kurulum kitapçığında aksesuarla ilgili sayfaya bakın. Çapı daha küçük olan boruların ve duvar tahliye deliklerinin kullanılması hava çekme performansında düşüşe ve gürültüde çok fazla artışa yol açacaktır. Bu nedenle bu konuda hiçbir sorumluluk kabul edilmez.

En üst düzeyde hava çekme verimi elde etmek için: • Doğrusal olarak boru güzergahının en çok 7 metre uzunluğunda olması tavsiye edilir. • Toplamda doğrusal olarak en çok 7 metrelik güzergah boyunca en fazla iki adet 90° dönüş olması tavsiye edilir. • Kanal kesitinde çok büyük değişikliklerden kaçının, daima Ø 150 mm (veya 222 x 89 mm'lik dikdörtgen) kesitleri tercih edin.

Filtreleme Yapan Model:

Çekilen hava yeniden odaya gönderilmeden önce özel yağ filtreleri ile koku filtresinden süzülür. Ürün, hava çıkışı mobilya ön kısmında olduğu standart kurulum için gereken her şeyle birlikte temin edilir. Ürün bir takım koku filtresiyle donatılmıştır. Daha fazla bilgi almak için, filtreleme yapan modelin aksesuarlarıyla ilgili sayfaya bakın (bu kılavuzda gösterilen kısımda).

3. ÇALIŞTIRMA

KONTROL PANELİ

T. Fonksiyon

1 Ocak/Ocak aspiratörü ON/OFF 2 Pişirme bölümü/seçimi / Pişirme bölgesi göstergesi 3 Pişirme güç seviyesini ve aspiratör hızını (gücünü) artırma/azaltma

	Pișirme căș seviyesinin ve aspirator și Hazardin (gucünün):gʊruntulemesi
4	"STAND ALONE" (BAĞIMSIZ ÇALΙŞMA) Sayacınin etkinlestirilmesi
	Gösterge: "STAND ALONE" (BAĞIMSIZ ÇALΙŞMA) Sayaci / Pișirme böümleri sayacı
5	"STAND ALONE" (BAĞIMSIZ ÇALΙŞMA) Sayaci / Pișirme böümleri sayacı süresinin artırilmasi/azaltilmasi
6	Pișirme Böümleri Sayacınin etkinlestirilmesi
	Pișirme Böümleri Sayacın ćtin goştergesi
7	Automatic Heat Up (Otomatik Isitmá) Özellügenin etkinlestirilmesi.
8	Temperature Manager (Warming Function) (Sicaklı Yöneticisi (Istma Fonksiyonu)) Özellügeni etkinlestirme
9	Duraklatma
10	Tuş kilidi
11	Aspirator etkin goştergesi
	Filtre Doğunluk Göstergesinin Etkinlestirilmesi
12	Aspiratorün/seçilmesi/etkinlestirilmesi
	Aspirator goştergesi
	Karbon/seramik filtrne - Yaq滤resi doğunluk goştergesi
13	Filtrelerin Doğunluğunu Sifirlama
14	Aspiratorün otomatik calımasinin etkinlestirilmesi

BAŞLAMADAN ÖNCE BİLİNMESİ GEREKENLER

Bu ocağın tüm fonksiyonları sıkı güvenlik standartlarına uygun olacak şekilde tasarlanmıştır. Bu nedenle:

• Ocağın üzerinde tencere bulunmadığında veya kaplar yanlış şekilde yerleştirildiğinde bazı fonksiyonlar çalışmayabilir veya otomatik olarak kapanmaz.
• Farklı durumlarda, seçilen fonksiyon verilmeyen başka bir ayarı gerektirdiğinde, etkin olan fonksiyonlar birkaç saniye sonra otomatik olarak durdurulur (örneğin: "Pişirme bölümünü seç", "Çalışma derecesi", "Lock (Kilit) Fonksiyonu" veya "Timer (Zaman Sayacı)" talimat olmadan "Ocağı çalıştır").

Pişirme bölümüne yaklaşmadan önce ekranın sönmesini bekleyin.

Dikkat! Uzun süreli kullanımlarda (örneğin) pişirme bölümü soğuma aşamasında olduğundan hemen sönmeyebilir; bu

sürecin gerçekleştiğine dair bölümlerin ekranında H sembolü görüntülenir. Pişirme bölümüne yaklaşmadan önce ekranın sönmesini bekleyin.

PİŞİRME BÖLÜM EKRANI

Pişirme alanlarının ekranlarında aşağıdaki bilgiler belirtilir:

Fonksiyon	Değer
Pisirme böllumuairobi	0
Power Level (Güç Seviyesi)	1...9-P
Residual Heat Indicator (Kalan Isi Göstergesi)	H
Pot Detector (Tencere Detektörü)	U
Bridge Zone (Bölge Bağlantılı Çalıkma) fonksiyonu böllumeri etkin	0
Temperature Manager (Sıçakkı Yöneticisi) fonksiyonu etkin	U
Duraklatma Fonksiyonu	II
Automatic Heat UP (Otomatik Isitma) Fonksiyonu	R

OCAĞIN ÖZELLİKLERİ

Safe Activation (Kendi Kendine Çalışma)

Ürün yalnızca pişirme bölümlerinin üzerinde tencere olduğunda etkinleşir: tencere yokken veya kaldırıldığında ısıtma işlemi başlamaz veya durdurulur.

- Pot Detector (Tencere Detektörü)

Bu ürün pişirme bölümlerinde tencere bulunup bulunmadığını otomatik olarak algılar.

Safety Shut Down (Emniyetli Kapatma)

Güvenlikle ilgili nedenlerden ötürü pişirme bölümlerinin her birinin ayarlanan güç seviyesine bağlı olarak bir azami çalışma süresi vardır.

Pişirme bölümlerinden biri veya birkaçı kapatıldığında, kalan ısı durumu ilgili bölüm göstergesinde özel bir sinyalle H simgesi kullanılarak bildirilir.

OCAĞIN KULLANILMASI

Not: Herhangi bir fonksiyonu etkinleştirmek için önce istenilen bölümün açılması gerekir.

- Açma

Ocak/Davlumbaz AÇMA/KAPAMA (1) tuşuna basın (hafifçe dokunun): ① sembolü yanar; basmaya devam ettiğinizde: mevcut fonksiyonların tümü kısa bir süreliğine görünür hale gelir, ardından yalnızca temel olanlar etkin halde kalır. Diğerleri kullanılabilir ve cihazın kullanımı sırasında daha sonra etkin hale getirilebilir.

ÖNEMLİ: Var olan fonksiyonların tümü düşük şiddette ışıkla yanar, ışık şiddeti yalnızca etkinleştirildiklerinde artar.

Not: Bu fonksiyon diğerlerine göre önceliklidir.

- Pişirme bölümleri seçimi

İstediğiniz pişirme bölümüne karşılık gelen Seçim/Gösterge (2) alanına hafifçe dokunun (basın).

Güç Seviyesi

Ocak, 9 kademeli güç seviyesine sahiptir. Parmağınızı Seçim Çubuğu (3) alanına hafifçe dokunun ve kaydırın:

Güç seviyesini artırmak istiyorsanız, sağa kaydırın.

Güç seviyesini azaltmak istiyorsanız, sola kaydırın.

Ayarlanan güç seviyesi Seçim/Gösterge (2) alanında görüntülenir.

Power Booster (Takviye Güç)

Bu ürün, 5 dakika etkin kalan (seviyesinin dışında) ek bir güç seviyesiyle donatılmıştır; bu süre dolduktan sonra güç daha önce ayarlanan seviyeye döner.

Parmağınızla Seçim çubuğu (3) alanına hafifçe dokunup (seviyesini geçecek şekilde) alan boyunca kaydırın; böylece Takviye Güç etkinleştirilir.

Takviye Güç seviyesi, Seçim/Gösterge (2) alanında sembolüyle gösterilir.

Pişirme Bölümleri Zaman Sayacı

Pişirme Bölümleri Zaman Sayacı, her bir pişirme bölümü için aynı anda ayarlanabilen bir geri sayım aracıdır. Ayarlanan süre dolduğunda pişirme bölümleri otomatik olarak kapanır ve kullanıcı özel bir sesli sinyalle ikaz edilir. Pişirme Bölümü Zaman Sayacı fonksiyonunun etkinleştirilmesi

• Seçim/Gösterge (2) alanına (sıfırdan farklı güç seviyesi) hafifçe dokunun (basın)

Pişirme bölümüyle ilgili (6) öğesine basın

• (5) sembollerini kullanarak Zaman Sayacının süresini ayarlayabilirsiniz; bu süre Bölüm/Gösterge (4) öğesinde görüntülenir, bu ayar sırasında L sembolü (6) yanıp söner.

Not: Pişirme Bölümleri Zaman Sayacının başlaması için başka hiçbir komut vermeden 10 saniye bekleyin.

Not: (6) öğesine yeniden uzun süre basıldığında Pişirme Bölümü Zaman Sayacı sıfırlanır.

Dilerseniz, aynı işlemi birden çok bölüm için tekrarlayın:

Her pişirme bölümü için farklı bir Zaman Sayacı ayarlanabilir; göstergede (4) o anda seçili pişirme bölümünün geri sayım aracı görüntülenir; hiçbir bölüm seçili değilse, Gösterge (4) öğesine STAND-ALONE Sayacı geri sayım aracı görüntülenir. Geri sayım görüntüleme şekli, STAND-ALONE sayacı ile aynıdır (bu kılavuzun WEB versiyonunda bulunan STAND ALONE Sayacı paragrafına bakın).

Zaman sayacı geri sayımı tamamladığında, bir sesli sinyal

verilir ve pişirme bölümü kapanır.

Zaman sayacını kapatmak için:

• Pişirme bölümünü (2) seçin. Zaman Sayacı süresini 0.00 olarak ayarlamak için + (5) öğesini kullanın.

Power Limitation (Güç Sınırlaması)

Power Limitation (Güç Sınırlaması) fonksiyonu, ocağın toplam gücünün ayarlanan azami seviyeyi aşmayacak şekilde tüm etkin pişirme bölümlerinin gücünü ve çekilen azami akımı sınırlandırarak ürünün çalışma şeklinin ayarlanmasına olanak tanır.

Not: Ayarlama işlemi ocak kapalıyken, ① ON/OFF (AÇMA/KAPAMA) (1) tuşuna basılmadan, ocağın elektrik şebekesine ilk bağlandığı veya daha sonra yeniden bağlandığı anda, izleyen 2 dakika içinde yapılmalıdır.

Power Limitation (Güç Sınırlaması) fonksiyonunu ayarlamak için:

(A) düğmesine basın (ürün beslemesinin yalnızca ilk 2 dakikasında yanıp söner). (A) tuşunu basılı tutmaya devam ederek, pişirme bölümlerinin Seçim/Gösterge (2) alanlarının her seferinde biri olmak üzere soldan başlayarak tümünü tersine çevirin, her basışınızda kısa bir sesli sinyal duyulur; tüm Gösterge (2) öğelerine basıldığında tuş bırakılabilir.

Bu noktada Sol arka bölge (RL) göstergesinde (2) ve simgeleri değişmeli olarak görüntülenerek ayarlamanın yapılabileceğini bildirir.

Göstergeyi (RL-2) seçin, ardından Göstergede ve simgeleri görüntülenene kadar Seçim çubuğunda (3) kaydırma yapın.

Göstergede (FL-2) tablodaki değerlerle birlikte güç ayarı görüntülenir:

göruntülenendehyer	Güç (Kw)
0	7,4 Kw (varsayilanan ayar)
1	4,5 Kw
2	3,1 Kw

Power Limitation (Güç Sınırlaması) fonksiyonunun ayarı

değiştirmek için:

• Göstergeye (FL-2) basın, ardından güç ayarı yapmak için Seçim çubuğu (3)

üzerinde kaydırma yapın. Yapılan seçimi kaydetmek için

① AÇMA/KAPAMA tuşunu (1) 2 saniye basılı tutun; ayarın yapıldığını bildirmek için uzun süreli bir sesli sinyal duyulur.

- Bridge Zones (Bağlantılı Çalışma)

Bağlantılı Çalıştırma Özelliği sayesinde pişirme bölümleri birlikte çalışarak, aynı güç seviyesine sahip tek bir bölüm oluşturabilir. Bu özellik geniş ebatlara sahip tepsiler ve tencerelerde homojen bir pişirme elde edilmesini sağlar.

Ön pişirme bölgesini karşılık gelen arka taraf ile birlikte kullanabilirsiniz (bu fonksiyonun hangi bölümlerde olduğunu öğrenmek için bu kılavuzun görsel olan kısmına başvurun).

Bridge (Bağlantılı Çalışma) Fonksiyonunu etkinleştirmek için:

• Kullanmak istediğiniz pişirme bölümlerinin her ikisini de aynı anda seçin
• "Arka" pişirme bölgesinin göstergesinde (2) 7 sembolü görüntülenir
• Seçim çubuğunu (3) kullanarak çalışma (güç) seviyesini ayarlayabilirsiniz; bu seviye "ön" pişirme bölümünün göstergesinde (2) görüntülenir

Bridge (Bağlantılı Çalışma) fonksiyonunu devre dışı bırakmak için etkinleştirme prosedürünün aynısını uygulayın

Not: Bridge (Bağlantılı Çalışma) fonksiyonu sırasında etkinleştirilen pişirme bölümleri Zaman Sayacı her iki pişirme bölümünün kapatılmasını sağlar, bu durumda iki bölge tek bir alan olarak kabul edilir.

Tuş Kilidi, ayarlanmış fonksiyonlar etkin halde bırakarak, kazara kurcalanmalarını önlemek için ocağın ayarlarının kilitlenmesine olanak tanır.

Etkinleştirme:

• sembolüne (10) basın. Devre dışı bırakmak için işlemi tekrarlayın.

Not: Tuş Kilidi etkinken herhangi bir başka

fonksiyona basılırsa sembolü yanıp sönerek bu fonksiyonun kullanımda olduğunu ve ocakta işlem yapılabilmesi için devre dışı bırakılması gerektiğini bildirir.

Automatic Heat Up (Otomatik Isıtma)

Automatic Heat Up (Otomatik Isıtma) fonksiyonu ayarlanan güç değerine en hızlı şekilde ulaşılmasını sağlar; bu fonksiyonla çok daha hızlı ancak yiyecekleri yakma riski olmadan pişirme yapabilirsiniz çünkü sıcaklık ayarlanan

değeri gezin. Bu fonksiyon ile 8 arasındaki güç

seviyeleri için kullanılabilir.

Etkinleştirme:

• Açık pişirme bölgesinde ögesine (7) basın; Göstergede (2) pişirme bölümünde ayarlanan güç değeriyle birlikte yanıp sönen "R" sembolü görüntülenir.

Pişirme bölümünün güç seviyesi artırıldığında: Automatic Heat UP (Otomatik Isıtma) fonksiyonu yüksek güç ayarıyla etkin kalır.

Pişirme bölümünün güç seviyesi azaltıldığında: Automatic Heat UP (Otomatik Isıtma) fonksiyonu devre dışı kalır.

Not: Aynı anda başka bir pişirme bölümü de seçilirse, (7) simgesi düşük ışık şiddetiyle yanar ve böylece bu bölüm için de fonksiyon etkinleştirilebilir; ancak fonksiyon, Göstergede (2) bildirildiği gibi, daha önce ayarlı olduğu bölümde etkin kalır.

Duraklatma

Duraklatma fonksiyonu, pişirme gücünü sıfıra getirerek ocakta etkin olan tüm fonksiyonları beklemeye alır.

Etkinleştirme:

• I ögesine (9) basın; II simgesi göstergede (2) yanıp söner halde görüntülenir.

Fonksiyonu devre dışı bırakmak için:

I ögesine (9) basın; Seçim çubuğu (3) yanar.

• Fonksiyonu devre dışı bırakmak için Seçim Çubuğuna (3) basın/üzerinde kaydırın.

Not: Devre dışı bırakıldığında ocak duraklama öncesindeki duruma geri döner ve daha önce yapılan ayarlarla çalışmaya devam eder.

Not: 10 dakika sonra Duraklatma Fonksiyonu devre dışı kalmazsa, ocak kendiliğinden kapanır.

Not: Duraklatma Fonksiyonu aspiratör üzerinde etkili değildir.

"STAND ALONE" Zaman Sayacı

Zaman Sayacı fonksiyonu, pişirme bölümlerinden (ve aspiratör bölümünden) bağımsız bir geri sayım aracıdır.

Zaman Sayacı, Bölüm/Gösterge (4) öğesine basıldığında etkinleştirilir.

(5) sembollerini kullanarak Zaman Sayacının süresini ayarlayabilirsiniz; bu süre Bölüm/Gösterge (4) öğesinde görüntülenir.

Not: Geri sayımın başlaması için başka hiçbir kumandaya basmadan 10 saniye bekleyin.

Zaman Sayacı en çok 1 (saat) ve 59 (dak.) süreye kadar ayarlanabilir. Bölüm/Gösterge (4) öğesinde kalan süre görüntülenir. Geri sayım tamamlandığında bir sesli sinyal verilir.

Not: Geri sayım 10 dakikanın altına indiğinde, zaman sayacında yalnızca ilk rakam görüntülenir.

Göruntülenendehyer	Kalan säre
35	1 staat, 35 dak
35	1 dak, 35 sn.

Zaman sayacını kapatmak için:

- Temperature Manager (Warming Function) (Sıcaklık Yöneticisi (Isıtma Fonksiyonu))

Temperature Manager (Sıcaklık Yöneticisi), optimize edilen bir güç seviyesinde ısının sabit sıcaklıkta tutulmasına olanak tanıyan bir kontrol fonksiyonudur; bu fonksiyon, pişmiş yiyecekleri sıcak tutmak açısından idealdir.

Temperature Manager (Sıcaklık Yöneticisi) fonksiyonu tuşuna (8) ilk defa basıldığında etkinleşir.

Temperature Manager (Sıcaklık Yöneticisinin) çalışmakta olduğu bölümün göstergesinde (2) sembolü görüntülenir.

Not: Aynı anda başka bir pişirme bölümü seçilirse, (8) simgesi düşük ışık şiddetiyle yanar ve böylece bu bölüm için de fonksiyon etkinleştirilebilir; ancak fonksiyon, Göstergede (2) bildirildiği gibi, daha önce ayarlı olduğu bölümde etkin kalır.

Devreyi bırakmak ve kapatmak için 3 (8) öğesine tekrar basın; bunun Göstergede (2) görüntülenen seviye "0" öğesine gelene kadar yapılması gerekir.

Not: Temperature Manager (Warming Function) (Sıcaklık Yöneticisi (Isıtma Fonksiyonu)) özelliğinin çalıştığı birden çok bölüm varsa, önce Seçim (2) fonksiyonunu kullanarak istediğiniz bölümü seçin. Bu fonksiyonu Seçim Çubuğunu (3) kullanarak Güç Seviyesini öğesine getirerek de devre dışı bırakabilirsiniz.

ASPİRATÖRÜN KULLANILMASI

- Aspiratör sisteminin açılması:

• "Açma" bölümünde "ocağın kullanılması" kısmında belirtildiği gibi ocağı açın.
• Flap'i açın, aspiratör sistemini etkinleştirmek için Seçim bölgesine (12) dokunun.

Not: Emici bölge mekanik olarak dönen bir FLAP ile donatılmıştır. Aspiratör sistemini etkinleştirmek için davlumbazı açmadan önce FLAP'ın açılması gerekir. Bu davlumbaz, FLAP tamamen kapalıyken aspiratör sistemi etkinleştirildiğinde motorun otomatik olarak durdurulmasını sağlayan bir sensöre donatılmıştır. Aspiratör yalnızca FLAP açıldığında yeniden çalışmaya başlar. Aynı zamanda bu kılavuzun görsel kısmındaki talimatlara da bakın.

Aspiratör hızı (gücü):

Aspiratör 1 ile 4 arasında olmak üzere 4 hız (güç) seviyesiyle donatılmıştır.

Parmaklarınızı Seçim çubuğu (3) boyunca kaydırın: Güç seviyesini artırmak istiyorsanız, sağa kaydırın; güç seviyesini azaltmak istiyorsanız, sola kaydırın.

Not: Ayarlanan güç seviyesi Seçim/Gösterge (12) alanında görüntülenir.

Power Booster (Takviye Güç)

Aspiratör, Power Booster (Takviye Güç) adı verilen ilave 1 emiş seviyesiyle donatılmıştır. Bu zaman ayarlıdır ve 5 dakika sürelidir.

Bunu seçmek için parmaklarınızı Seçim çubuğu (3) boyunca (seviyesini geçene kadar) kaydırın.

Bu simgesi yanıp söner halde görüntülenir.

Not: Zaman ayarlı süre dolduğunda, güç daha önce ayarlanan seviyeye döner.

- Otomatik çalışma

Davlumbaz, pişirme bölümlerinde kullanılan en yüksek pişirme seviyesine göre aspiratör kapasitesini ayarlayarak, en uygun hızda çalışır.

Pişirme bölümleri kapatıldığında, davlumbaz kalan buharları ve kokuları çekecek şekilde aspiratör hızını kademeli olarak azaltır.

Bu fonksiyonu devreye sokmak için:

(A) (14) öğesine basın.

Devre dışı bırakmak için aynı işlemi tekrarlayın.

Not: Otomatik çalışma sırasında Seçim çubuğundan (3)

hız ile arasında seçilirse, otomatik çalışma kesilir. Bunun yerine Power Booster (Takviye Güç) özelliği seçilirse, zaman ayarı dolduğunda otomatik çalışmaya geri döner, bu süre zarfında A sembolü yanıp söner halde kalır.

Not: Otomatik Çalışma etkinken ocak kapatılması halinde aspiratör kademeli olarak otomatik şekilde kapanır.

- Filtrelerin doygunluk göstergesi

Filtrelere bakım yapılması gerektiğinde bu durum davlumbaz tarafından bildirilir:

Karbon/seramik koku filtreleri FİLTRE (13) öğesi yanar

Yağ filtresi FİLTRE (13) öğesi yanar ve yanıp söner

Not: Bu fonksiyon varsayılan olarak devre dışıdır (nasıl etkinleştirileceğini öğrenmek için "Filtrelerin doygunluk göstergesinin etkinleştirilmesi" paragrafına bakın)

- Filtrelerin doygunluk durumunun sıfırlanması

Filtrelerde (yağ ve/veya karbon/seramik) bakım yaptıktan sonra Filtre (13) öğesine uzun süre basın; bu öğe sönerek, gösterge sayacı yeniden başlatır.

- Filtrelerin doygunluk göstergesinin etkinleştirilmesi

Not: Bu gösterge normalde etkin değildir.

Etkinleştirmek için aşağıdaki gibi hareket edin:

• ① öğesini kullanarak aspiratörü ocağa indirin.
• Aspiratör motoru ve pişirme bölümleri kapalı durumdayken Seçim bölümü (12) öğesine basın
• HOOD (11) öğesini Göstergede (12) E ve U harfleri değişmeli olarak yanıp sönene kadar basılı tutun. E = Karbon/seramik koku filtreleri. U = Yağ filtresi.

KARBON/SERAMİK KOKU FİLTRELERİ

• Harf görüntülendiğinde Gösterge (12) öğesine basın
• FİLTRE (13) öğesine basın, işik sabit yanar. Karbon/seramik koku filtresi göstergesinin etkinleştirilmesini onaylamak için HOOD (11) öğesine yeniden uzun süre basın.

YAĞ FİLTRESİ

• Harf görüntülendiğinde Gösterge (12) öğesine basın, FİLTRE (13) öğesine basın, işik yanıp söner.
• Yağ filtresi göstergesinin etkinleştirilmesini onaylamak için HOOD (11) öğesine yeniden uzun süre basın.

GÜÇ TABLOSU

Güç seviyesi		Işlem tipl	Kullanı (deneyime ve pişirme alkıkanlıklarına güre)
Maks Güç	8.9	Hüzı isimta	Su varken veya pişirme siviları Higginsı sitirken yemeğin sicalsıklınlı kisa surede Higginsı kaynama sicalsıklınlı getirme
	8.9	Küzartma - Kaynatma	Kavurma, pişirmeyi�建fatma, donmuz ürünleri kizartma, hizlica kaynatma
Yüksek Güç	8.8	Kavurma - soteleme - kaynatma - izgara	Soteleme, iyice kaynar halde tutma, pişirme ve uzgara yapma (kisa sureli, 5-10 dakika)
	8.8	Küzartma - pişirme - kaynatma - soteleme - izgara	Soteleme, hafif kaynar halde tutma, pişirme ve uzgara yapma (orta sureli, 10-20 dakika), aksesuarlara on isitma yapma
Orta Güç	8.5	Pişirme - kizartma - soteleme - izgara	Kisik atete pişirme, hafif kaynar halde tutma, pişirme (uzun sureli), makarna yumuşatma
	8.9	Pişirme - kaynatma - kivaml渐irma - kariştirma	Yaninda sivilarla (örneğin, su,春晚ap, et suyu, yüz) uzun sureli pişirme (pirinç, marmelat, rosto, balık), makarna yumuşatma
	8.9	Pişirme - kaynatma - kivaml渐irma - kariştirma	Yaninda sivilarla (örneğin, su,春晚ap, et suyu, yüz) uzun sureli pişirme (bir litrenin altindaki hacimler: pirinç, marmelat, rosto, balık)
Alçak Güç	8.8	Eritme - buz çozme - sıçak tutma - kariştirma	Tereyağı eritme, hafı脘çıkolata eritme, kılıçık ebattlesn Ürünlerin buzunu çozme
	8	Eritme - buz çozme - sıçak tutma - kariştirma	Yeni pişirilmş az porsiyonlu yiyeçekleri sicals tutma vaya tabak canağı sicals tutma ve rizotto yumuşatma
OFF (KAPALI)	0	Destek yüzeyi	Oçak bekleme vya'sendürme (H-L-O ile belirtilen pişirme sonunda isı kalma olasiligi)

4. BAKIM

Dikkat! Herhangi bir temizlik veya bakım işlemi yapmadan önce, pişirme bölümlerinin kapalı olduğundan ve ısı göstergesinin sönük olduğundan emin olun.

Ürün bakımını yapmak için, kurulumun sonunda bu işaretin yer aldığı görsellere bakın.

OCAK BAKIMI

• İndüksiyonlu ocağın temizlenmesi

Ocak her kullanımdan sonra temizlenmelidir.

Önemli:

• Aşındırıcı sünger ve bulaşık teli kullanmayın. Zamanla cam yüzeyin yıpranmasına neden olabilir.
• Fırın spreyi veya leke çıkarıcı gibi aşındırıcı kimyasal deterjan kullanmayın.
• BUHARLI TEMİZLEYİCİ KULLANMAYIN!!!

Her kullanımdan sonra ocağın soğumasını bekleyip yemek artıklarından kalan leke ve kiri yerleri temizleyin. Şeker ve şekerli gıda kalıntıları ocak için zararlıdır ve derhal silinmelidir. Tuz, şeker ve toz cam yüzeyin çizilmesine neden olabilir. Ocağı temizlerken yumuşak bez, emici kağıt havlu veya özel temizleme ürünleri kullanın (Üreticinin

verdiği talimatlara uygun hareket edin).

Sıvı toplama haznesinin temizlenmesi:

Tencerelerden kazara bol miktarda sıvı taşarsa, en üst düzeyde hijyen güvenliği sağlayacak şekilde her türlü artığı giderebilmek için ünitenin alt kısmında bulunan tahliye vanasını kullanarak müdahale edebilirsiniz.

Tam ve derinlemesine temizlik yapmak için alt hazneyi tamamen çıkarın.

Metal ızgaranın temizlenmesi:

Oksitlenme olgularını önlemek için ızgara sıcak su ve nötr deterjan kullanılarak elde yıkanmalı, iyice kurutulmalıdır.

ASPİRATÖRÜN BAKIMI

• Aspiratörün temizlenmesi:

Temizlik işlemi için YALNIZCA nötr sıvı deterjanlarla nemlendirilmiş bir bez kullan.

TEMİZLİK için TAKIMLARI VEYA ALETLERİ KULLANMAYIN!

Aşındırıcıları içeren ürünleri kullanmaktan kaçının. ALKOL KULLANMAYIN!

Yağ filtresinin bakımı:

Pişirme işleminden çıkan yağ parçacıklarını tutar.

Ayda bir kez (veya filtre doygunluk göstergesi sistemi böyle bir ihtiyaç olduğunu bildirdiğinde) aşındırıcı olmayan deterjanlarla elde veya düşük sıcaklıkta ve kısa programda bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkama yaparken yağ giderici metal filtrede renk değişikliği görülebilir ancak filtreleme özelliklerinde kesinlikle değişiklik olmaz.

Aktif karbon - Seramik filtrenin bakımı (yalnızca filtreleme yapan modelde):

Pişirme işleminden kaynaklı istenmeyen kokuları giderir. Ürün bir takım koku filtresiyle donatılmıştır.

Koku filtreleri, yağ filtresinin düzenli temizliğine ve mutfak tipine bağlı olarak daha uzun veya daha kısa süreli kullanımdan sonra doygun hale gelebilir. Koku filtrelerinin her 2/3 ayda bir önceden 200°C sıcaklığa kadar ısıtılmış fırında 45 dakika tutularak yenilenmesinin yapılması gerekir. Doğru şekilde yenileme yapılması halinde filtreleme verimi 5 yıl boyunca değişmeden kalır.

Dikkat! Filtreleri fırının tabanına koymayın, bunun yerine bir fırın tepsisine koyun ve orta yüksekliğe yerleştirin.

5. SERVİS

ARIZA ARAMA TABLOSU

Bilgi kodu	Açıklama	Olası nedeni	Çozümü
Eşç	Komut böümü)yüksek,isidan dolyarı kapanıyor	Elektronik aksamin icçınkılgıçok)yüksek	Yeniden kullanmadan olce setkı üçınin soğumasıni bekleyin
Eşç	Präsident olmayan kap	Manyetik özellikler kaybedilmalık	Tencereyi kaldırın
Eşç	Kullanı arayüz ile indüksiyon modülüarasinda ileişim sorunlari var	Module elektrik akimi gelmıyor; Güç kablosu:yügru baglamamışı veya kusurlu	Oçağ Elektrik次会议esinden ayırın ve次会议yı kontrl edin
Tüm/DDer hatabildirimerinde	Teknik servisle ileşime.Since vehana kodunu bildirin

TEKNİK SERVİS

Teknik Servisle iletişime geçmeden önce

1. "Arıza Arama" bölümünde yer alan maddelere göre karşılaştığınız sorunu kendi kendinize giderip gideremeyeceğinize bakın.
2. Sorunun giderildiğinden emin olmak için ocağı kapatıp, yeniden açın.

Bu kontrolleri yapmanıza karşın sorun devam ederse, size en yakın Teknik Servisle iletişime geçin.

Key Lock
