Tuotetyyppi	Liesituuletin induktiokeittotasolla
Merkki	Thomson
Malli	THIH60
Mitat (L x S)	60 x 52 cm (likimääräinen)
Sähkönsyöttö	220-240 V ~ 50/60 Hz
Suurin kokonaisteho	7,4 kW (säädettävissä 4,5 kW tai 3,1 kW)
Keittoalueiden lukumäärä	4 induktiokeittoaluetta
Poistonopeuksien lukumäärä	4 nopeutta + booster (5 min)
Poistotyyppi	Poisto (ulkoilma) tai kiertoilma (sisäinen kierrätys)
Rasvasuodatin	Metallinen, konepestävä
Aktiivihiilisuodatin	Uudelleenladattava uunissa (200°C, 45 min) 2-3 kuukauden välein
Keittotason toiminnot	Power Booster, Bridge, Automatic Heat Up, Temperature Manager, Tauko, Ajastin, Key Lock
Liesituulettimen toiminnot	Automaattitoiminto, suodattimien kyllästymisen ilmaisin
Turvallisuus	Kattilan tunnistus, automaattinen sammutus, painikkeiden lukitus, jäännöslämmön merkkivalo
Pintamateriaali	Keraaminen lasi
Asennus	Upotettava työtasoon (paksuus 2-6 cm); vaatii yleiskytkimen
Puhdistus	Puhdista jokaisen käytön jälkeen; älä käytä höyrypuhdistinta tai hankaavia sieniä
Korjattavuusindeksi	Ei määritelty
Paino	Ei määritelty
Energialuokka	Ei määritelty

Usein kysytyt kysymykset - THIH60 THOMSON

Kuinka asentaa liesituuletin THIH60?

Asennuksen saa suorittaa vain pätevä ammattilainen. Varmista, että työtason paksuus on 2-6 cm. Tuote on upotettava ja liitettävä sähköverkkoon yleiskytkimen kautta. Noudata vähimmäisetäisyyksiä: 5 cm edessä, 4 cm sivuilla ja 50 cm huonekalujen yläpuolella.

Minkälaisia kattiloita käyttää induktiokeittotasolla?

Käytä vain kattiloita, joissa on ferromagneettinen pohja (testattavissa magneetilla). Pohjan on oltava tasainen, ilman alumiinia, ja halkaisijan on oltava sopiva keittoalueelle. Sopimattomat kattilat eivät välttämättä havaita.

Kuinka puhdistaa liesituulettimen suodattimet?

Metallinen rasvasuodatin puhdistetaan astianpesukoneessa (lyhyt ohjelma, matala lämpötila) tai käsin. Aktiivihiilisuodatin voidaan uudelleenladata uunissa 200°C:ssa 45 minuutin ajan 2-3 kuukauden välein. Puhdista nesteiden keräysastia ja käytä pehmeää liinaa keittotasolle.

Mitä tehdä, jos keittotaso ei syty?

Tarkista ensin, että virtajohto on kytketty ja yleiskytkin on päällä. Varmista, että sopiva kattila on asetettu keittoalueelle. Jos virhekoodi ilmestyy (esim. E2, E3, E5), sammuta keittotaso ja odota muutama minuutti. Katso käsikirjan vianmääritystaulukkoa.

Kuinka aktivoida painikkeiden lukitus (Key Lock)?

Paina Key Lock -painiketta (10). Vilkkuva symboli osoittaa toiminnon olevan aktiivinen. Poistaaksesi paina uudelleen. Tämä estää asetusten tahattoman muuttamisen.

Voinko käyttää liesituuletinta ilman ulkoilmapoistoa?

Kyllä, kiertoilmaversiossa. Ilma kierrätetään hiilisuodattimien läpi. Tuote toimitetaan sarjalla, joka mahdollistaa etupoiston jalkalistassa. Voit myös ostaa lisävarusteita muihin kokoonpanoihin.

Kuinka säätää tehorajoitus (Power Limitation)?

Kun keittotaso on pois päältä, paina 2 minuutin kuluessa virran kytkemisestä pitkään painiketta A ja valitse sitten keittoalueet järjestyksessä. Valitse maksimiteho (oletus 7,4 kW, tai 4,5 kW / 3,1 kW). Vahvista ON/OFF-painikkeella.

Mitä H-symboli tarkoittaa näytössä?

H-symboli tarkoittaa jäännöslämpöä. Alue on vielä kuuma sammutuksen jälkeen. Älä kosketa pintaa ennen kuin symboli on kadonnut.

Kuinka käyttää Automatic Heat Up -toimintoa?

Kytke keittoalue päälle, paina sitten Automatic Heat Up -painiketta (7). Keittotaso kuumenee nopeasti ohjelmoituun tasoon (saatavilla tasoille 1-8). Poistaaksesi vähennä tehoa tai paina uudelleen.

Mitä tehdä, jos nestettä valuu keittotasolle?

Sammuta keittotaso ja odota sen jäähtymistä. Pyyhi pehmeällä liinalla. Jos on suuri valuma, käytä laitteen alla olevaa tyhjennysventtiiliä tai poista keräysastia täydellistä puhdistusta varten.

KÄYTTÖOHJE THIH60 THOMSON

Käytä metallisia kiinnikkeitä:

Kiinnitys on tehtävä metallisella ruuvilla ja mutterilla sekä kiristettävä hyvin, jotta vältetään putoavat osat.

Noudata tarkasti tässä ohjekirjassa annettuja ohjeita. Valmistaja ei vastaa ohjekirjassa annettujen ohjeiden noudattamatta jättämisestä laitteelle aiheutuneista haitoista, vahingoista tai tulipaloista. Laite on tarkoitettu ainoastaan elintarvikkeiden kypsentämiseen kotitaloudessa sekä kypsennyksestä syntyvien savujen imuun. Mikä tahansa muu käyttö (esimerkiksi huoneen lämmittäminen) on kielletty. Valmistaja ei vastaa väärästä tai ohjeiden vastaisesta käytöstä aiheutuvista vahingoista.

Laite saattaa olla erinäköinen kuin käyttöohjeen kuvissa näkyvä malli. Käytön, asennuksen ja huollon ohjeet ovat kuitenkin samat.

Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta. - Älä tee muutoksia laitteen sähköliitäntöihin. - Ennen laitteen asennusta tarkista, että kaikki osat ovat ehjiä. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus. - Tarkista laitteen eheys ennen kuin asennukseen ryhdytään. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Osat, joissa on tämä symboli, voidaan ostaa erikseen valtuutetuista jälleenmyymälöistä.

Osat, joissa on tämä symboli, ovat valinnaisia varusteita, jotka toimitetaan vain joitakin malleja varten tai jotka voidaan ostaa sivustoilla www.elica.com ja www.shop.elica.com.

1. TURVALLISUUS JA MÄÄRÄYKSET

YLEINEN TURVALLISUUS

Varoitus! Noudata huolellisesti seuraavia ohjeita: Tuote tulee kytkeä irti sähkövirrasta ennen mitään asennustoimenpidettä. Asennuksen tai huollon saa suorittaa vain ammattitaitoinen asentaja valmistajan ohjeiden ja voimassa olevien paikallisten turvallisuusmääräysten mukaisesti. Älä korjaa tai vaihda mitään tuotteen osaa, ellei ohjekirjassa nimenomaan neuvota tekemään niin. Tuote tulee maadoittaa lain mukaisesti. Virtajohdon tulee olla riittävän pitkä, jotta kalusteeseen upotettu laite voidaan kytkeä sähkövirtaan. Asennus on voimassa olevien turvallisuusmääräysten mukainen vain, jos järjestelmässä on määräysten mukainen moninapainen verkkokytkin, jolla varmistetaan, että laite on kytketty täysin irti sähköverkosta ylijännite III -tilanteessa, asennusmääräysten mukaisesti. Älä käytä monipistorasioita tai jatkojohtoja. Kun asennus on tehty, sähköosat eivät saa enää olla käyttäjän ulottuvilla. Tuote ja sen kosketettavissa olevat osat kuumenevat käytön aikana. Varo koskemasta kuumeneviin osiin. On varottava, etteivät lapset pääse leikkimään tuotteella. Lapset on paras pitää turvallisen välimatkan päässä, sillä

Tuotteen kosketettavissa olevat osat voivat kuumentua rajusti käytön aikana. Sydämentahdistimien ja aktiivisten implanttien käyttäjien on tarkistettava, että tahdistin on yhteensopiva tuotteen kanssa ennen tuotteen käyttöönottoa. Älä koske tuotteen lämpövastuksiin käytön aikana tai sen jälkeen. Vältä kosketusta liinoihin tai muihin syttyviin materiaaleihin, kunnes kaikki tuotteen osat ovat jäähtyneet riittävästi, tulipalon vaara. Älä laita tulenarkoja materiaaleja tuotteen päälle tai sen läheisyyteen. Ylikuumentunut rasva tai öljy syttyy helposti palamaan. Valvo kypsymistä, jos ruoka sisältää paljon rasvaa tai öljyä. Jos pinta on haljennut, sammuta tuote estääksesi sähköiskujen vaaran. Tuote ei ole tarkoitettu käytettäväksi ulkopuolisen ajastimen tai erillisen kauko-ohjauksen kanssa. Rasvassa tai öljyssä kypsentäminen keittotasolla ilman valvontaa voi olla vaarallista ja aiheuttaa tulipalovaaran. Älä jätä keittotasoa toimimaan ilman valvontaa. Nopeaa kypsennystä on valvottava koko ajan. ÄLÄ KOSKAAN yritä sammuttaa tulipaloa vedellä. Kytke sen sijaan tuote irti sähköverkosta ja peitä liekit esimerkiksi kannella tai sammutushuovalla. Tulipalovaara: älä jätä esineitä keittotason päälle. Älä käytä höyrypuhdistuslaitteita, sähköiskuvaara. Älä laita metalliosia, kuten veitsiä, haarukoita, lusikoita ja kansia keittotasolle, sillä ne saattavat ylikuumentua. Ennen kuin laite kytketään sähköverkkoon, tarkista tuotekilvestä (joka sijaitsee tuotteen alaosassa), että sähköverkon jännite ja teho soveltuvat tuotteeseen, ja varmista liitäntäpistorasian soveltuvuus. Epäselvissä tapauksissa ota yhteyttä pätevään sähköasentajaan.

Tärkeää: Kytke keittotaso pois päältä käytön jälkeen sen omasta kytkimestä. Älä luota puuttuvista kattiloista kertoviin merkkivaloihin. Vältä nesteiden ylikiehumista. Kun keität tai lämmität nesteitä, alenna lämpöä. Älä jätä keittotasoa päälle käyttämättömänä, äläkä myöskään jätä tyhjiä keittoastioita kuumalle keittotasolle. Kun kypsennys on valmis, sammuta siihen liittyvä keittoalue. Älä käytä kypsennyksessä koskaan alumiinifoliota äläkä aseta tasolle koskaan suoraan alumiiniin käärittyjä tuotteita. Alumiinin sulaminen vaurioittaa tuotteen korjauskelvottomaksi. Älä koskaan lämmitä ruokaa suljetussa peltitölkissä tai säilykepurkissa: se voi räjähtää! Tämä varoitus koskee kaikkia keittotasomalleja. Korkean tehon käyttö, kuten Booster-toiminto, ei sovellu joidenkin nesteiden, kuten friteerausöljyn, kuumentamiseen. Liiallinen kuumuus voi olla vaarallista. Näissä tapauksissa on suositeltavaa käyttää pienempää tehoa. Keittoastiat tulee asettaa keittotasolle, ja niiden on oltava tason keskellä. Älä missään tapauksessa aseta muita esineitä kattilan ja keittotason väliin. Korkeissa lämpötiloissa tuote vähentää keittoalueiden tehoa automaattisesti. Ennen huoltotoimenpiteiden aloittamista kytke laite irti sähköverkosta irrottamalla pistoke tai kytkemällä huoneiston pääkatkaisin pois päältä. Kaikkien asennukseen ja huoltoon liittyvien toimenpiteiden aikana suojaa kädet työkäsineillä. Tuotteen käyttö on sallittu vähintään 8-vuotiaille lapsille ja sellaisille henkilöille, joiden fyysinen, aisteihin liittyvä tai henkinen toimintakyky on

rajoittunut tai joilla ei ole kokemusta tai tietoa tuotteen käytöstä sillä ehdolla, että heitä valvotaan ja opastetaan tuotteen turvalliseen käyttöön liittyen ja että he tuntevat sen käyttöön liittyvät vaarat. Lapsia tulee valvoa, etteivät he leikkisi tuotteella. Lapset eivät saa suorittaa puhdistusta ja huoltoa ilman valvontaa. Tilassa tulee olla riittävä tuuletus, kun tuotteen käyttöhetkellä käytetään myös muita laitteita, jotka toimivat kaasulla tai muilla polttoaineilla. Tuote tulee puhdistaa usein sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudattamalla joka tapauksessa huolto-ohjeessa nimenomaisesti annettuja aikoja. Jos suodattimien vaihtoa/puhdistusta ja tuotteen puhdistusta koskevia ohjeita ei noudateta, vaarana on tulipalo. Ruokien liekittäminen on ehdottomasti kiellettyä. Avotulen käyttö on vahingollista suodattimille ja voi aiheuttaa tulipaloja. Näin ollen sen käyttöä on vältettävä joka tapauksessa. Friteerausta on valvottava jatkuvasti, jotta voidaan välttää ylikuumentuneen öljyn syttyminen. Varoitus! Kun keittotaso on toiminnassa, laitteen kosketettavat osat voivat tulla kuumiksi. Varoitus! Älä liitä tuotetta sähköverkkoon ennen kuin asennus on suoritettu kokonaan. Mitä sovellettaviin teknisiin turvallisuusmääräyksiin tulee, noudata paikallisten pätevien viranomaisten antamia määräyksiä. Imettyä ilmaa ei saa ohjata kanavaan, jota käytetään kaasua tai muita polttoaineita käyttävien laitteiden savun poistoon. Älä käytä tuotetta koskaan ellei ritilä ole kunnolla asennettuna! Käytä ainoastaan tuotteen mukana toimitettuja kiinnitysruuveja asennuksessa. Jos niitä ei ole toimitettu, hanki vastaavia ruuveja. Käytä pituudeltaan oikean kokoisia ruuveja, jotka on osoitettu asennusohjeessa. Kun tätä tuotetta ja muuta kuin sähköenergiaa käyttäviä tuotteita käytetään samanaikaisesti, huoneessa syntyvä negatiivinen paine ei saa ylittää 4 Pa:ta (4× 10 - 5 bar). On tärkeää säilyttää tämä ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai luovutetaan uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava, että ohjekirja kulkee laitteen mukana.

• Kytke tuote irti sähköverkosta. Asennuksen saa suorittaa ainoastaan ammattitaitoinen sähköasentaja, joka tuntee voimassa olevat asennusta ja turvallisuutta koskevat määräykset. Valmistaja ei vastaa minkäänlaisista ihmisille, eläimille tai omaisuudelle aiheutuneista vahingoista, jos vahinkoon on syynä näiden määräysten noudattamisen laiminlyöminen. Virtajohdon on oltava riittävän pitkä, jotta keittotaso voidaan poistaa työtasolta. Varmista, että tuotteen pohjassa olevaan arvokilpeen merkitty jännite vastaa asuntosi jännitettä. Älä käytä jatkojohtoja. Maadoitusjohdon tulee olla 2 cm pidempi kuin muut johdot. Mikäli tuotteen mukana ei ole toimitettu kaapelia, käytä kaapelia, jonka poikkileikkaus on vähintään 2,5 mm² tehoille 7200 W. Tämän ylittäville tehoille sen tulee olla vähintään 4 mm². Kaapelin lämpötila ei saa ylittää missään kohdassa 50 °C ympäristön lämpötilaa. Tuote on tarkoitettu kytkettäväksi pysyvästi sähköverkkoon. Tämän vuoksi suorita kytkentä kiinteään

verkkoon sääntömääräisen yleiskatkaisimen kautta, joka takaa täydellisen irtikytkennän ylijänniteluokassa III ja varmista, että se on helposti saavutettavissa olevassa paikassa asennuksen jälkeen.

• Varoitus! Liitäntäjohdon saa vaihtaa ainoastaan valtuutettu tekninen huoltopalvelu tai henkilö, jolla on vastaava pätevyys.
• Varoitus! Tarkista aina, että verkkojohto on asennettu oikealla tavalla ennen kuin yhdistät laitteen sähköverkkoon, ja tarkista, että se toimii oikein.

TEHONRAJOITUS: tuote on varustettu Power Limitation -toiminnolla, jonka avulla (kilowattien) maksimaalinen absorbointiraja voidaan asettaa

Asetus on tehtävä, kun tuote kytketään sähköverkkoon tai kun sähköverkko kytketään uudelleen (2 seuraavan minuutin sisällä). Mitoita sähköjärjestelmän suojaus valitun Power Limitation -tason perusteella. Tutustu tämän ohjekirjan Toiminta-osaan Power Limitation -asetussarjaa varten.

WINDOWS-SARJA: Tuotteessa on asennusvalmius Window-anturisarjan kanssa käyttöä varten (valmistaja ei toimita sarjaa). Kun asennetaan Window-anturisarja (vain IMU-tilassa käytön tapauksessa), ilman imu lakkaa aina toimimasta, kun huoneessa oleva ikkuna, johon sarja on kiinnitetty, on kiinni. Ainoastaan pätevä ja erikoistunut tekninen henkilökunta saa liittää sarjan sähköisesti laitteeseen. Sarja on tyyppihyväksyttävä erikseen komponenttiin ja tämän laitteen kanssa käyttöön liittyvien turvallisuusmääräysten mukaisesti. Asennuksen on vastattava voimassa olevia kotitalousjärjestelmiä koskevia määräyksiä.

VAROITUS: tuotteeseen liitettävän sarjan johdotuksen on kuuluttava piiriin, jolla on pienoisjännitesertifikaatti (SELV). Tämän laitteen valmistaja ei ole vastuussa mistään häiriöistä, vahingoista ja tulipaloista, joihin ovat syynä sarjan virheellinen asennus ja/tai toimintahäiriöt ja/tai viat.

ASENNUSTURVALLISUUS

Sähkö- ja mekaanisen asennuksen saa tehdä ainoastaan asiantunteva henkilö.

• Ennen asennuksen aloittamista: Kun tuote on purettu, varmista, että se ei ole vaurioitunut kuljetuksen aikana. Jos ongelmia on, ota yhteyttä jälleenmyyjään tai huollon asiakaspalveluun ennen asennuksen tekemistä. Tarkista, että hankitun tuotteen mitat soveltuvat valittuun asennusalueeseen. Tarkista, että pakkauksen sisällä ei ole (kuljetussyistä) lisämateriaalia (esim. ruuveja, tiivisteitä jne). Jos niitä on, ne tulee poistaa ja säilyttää. Tarkista lisäksi, että asennusalueen lähellä on pistorasia.

- Upotuskalusteen valmistelu asennusta varten:

• Tuotetta ei saa asentaa jäähdytyslaitteiden, astianpesukoneiden, liesien, uunien, pesukoneiden ja kuivainten päälle. Tee kaikki kalusteen leikkaustoimenpiteet ennen keittotason asennusta ja poista lastut tai sahanpurut huolellisesti.
• Tuote on suunniteltu upotettavaksi 2-6 cm paksuun työtasoon TOP-asennuksen tapauksessa ja 2,5-6 cm

paksuun tasoon FLUSH-asennuksen tapauksessa.

Keittotason ja seinän välissä tulee olla vähintään 5 cm tilaa edessä, 4 cm sivussa ja 50 cm yläpuolella.

TÄRKEÄÄ = Ehdotetut etäisyydet ovat suuntaa antavia. Tilojen suunnittelussa tulee noudattaa keittiön valmistajan antamia ohjeita.

• Suodattavan mallin asennuksen optimoimiseksi suosituksena on tehdä listaan aukko, johon kaupallisesti saatavalla oleva ritilä voidaan asentaa. - Tärkeää: käytä yksikomponenttista liima- ja tiivisteainetta (S), joka kestää 250° n lämpötilan; ennen asennusta liimattavat pinnat tulee puhdistaa huolellisesti ja kaikki tarttumista haittaavat aineet tulee poistaa (esim. irrotusaineet, säilöntäaineet, öljy, pöly, vanhat liimajäämät jne.). Liima-aine tulee levittää tasaisesti koko kehyksen ympärillä olevalle alueelle; anna liima-aineen kuivua noin 24 tunnin ajan liimauksen jälkeen.
• Varoitus! Jos ruuveja ja kiinnitystarvikkeita ei ole asennettu ohjeiden mukaisesti, olemassa on sähköiskun vaara.
• Huomio: tuotteen oikeaoppista asennusta varten suosituksena on teipata putket teipillä, jonka ominaisuudet ovat seuraavat: joustava kalvo pehmeästä PVC:stä, akryylipohjainen liima-aine, vastaa standardia DIN EN 60454; palonsuoja-aine; erinomainen vanhenemisenkestävyys, kestää lämpötilavaihteluita, voidaan käyttää alhaisessa lämpötilassa.

HAVITTÄMINEN KÄYTTÖIÄN PÄÄTTEEKSI

Tämä laite on merkitty Euroopan direktiivin 2012/19/EY mukaisesti - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE).

Varmista, että tämä tuote hävitetään oikeaoppisesti. Käyttäjä huolehtii siitä, että ympäristölle ja terveydelle ei koidu mahdollisia seurauksia. Symboli tuotteessa tai tuotteen mukana toimitetuissa asiakirjoissa osoittaa, että tätä tuotetta ei tule käsitellä tavallisena kotitalousjätteenä vaan se tulee toimittaa sopivaan keräyspisteeseen, jossa sähkö- ja elektroniikkalaitteet kierrätetään. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia säännöksiä. Jos tahdot lisätietoja laitteen keräyksestä, käsittelystä ja kierrätyksestä, ota yhteys paikkakuntasi jätehuoltoon, talousjätteiden keräyspisteeseen tai liikkeeseen, josta laite on hankittu.

MÄÄRÄYKSET

Laite on suunniteltu, testattu ja valmistettu noudattamalla seuraavia standardeja:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233; - Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2; - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

EHDOTUKSET KÄYTTÖÄ VARTEN

Neuvoja oikeaan käyttöön ympäristövaikutuksen vähentämiseksi: Kun aloitat ruokien kypsennyksen, käynnistä laite miniminopeudelle. Jätä se päälle vielä muutamaksi minuutiksi kypsennyksen jälkeen. Lisää nopeutta vain kun paikalla on suuri määrä savua ja höyryä: käytä booster-toimintoa vain ääritapauksissa. Vaihda tarvittaessa hiilisuodatin/suodattimet hajujen vähennysjärjestelmän tehokkuuden säilyttämiseksi. Jotta rasvasuodattimen tehokkuus säilyisi, puhdista se tarpeen vaatiessa. Tehokkuuden ja melutason vähentämiseksi käytä tässä ohjekirjassa osoitettua kanavoinnille tarkoitettua maksimaalista halkaisijaa.

2. KÄYTTÖ

KEITTOTASON KÄYTTÖ

Induktioperiaate perustuu fyysiseen magneettivuon tiheysilmiöön. Pääasiallisesti tämä ilmiö mahdollistaa lämmittävän energian suoran siirtymisen generaattorista keittoastiaan.

Edut: Sähköliesiin verrattuna induktiotaso on:

Turvallisempi: lasipinnan lämpötila on alhaisempi.

Nopeampi: ruokien lämmitysajat ovat lyhyemmät.

Tarkempi: taso reagoi välittömästi annettuihin ohjauksiin.

Tehokkaampi: 90% saadusta energiasta muuttuu lämmöksi. Lisäksi kun kattila on poistettu tasolta, lämmön siirto keskeytyy välittömästi estäen turhan lämmönhukan.

KEITTOASTIOIDEN KÄYTTÖ

• Keittoastiat

Käytä vain kattiloita, joissa on tämä symboli.

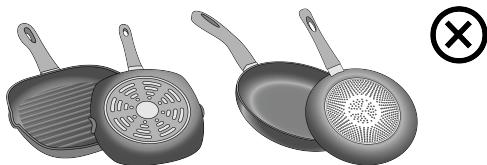

Tärkeä:

Keittotason vahingoittumisen estämiseksi älä käytä:

keittoastioita, joiden pohja on epätasainen; - metallisia keittoastioita, joiden pohja on emaloitu; - keittoastioita, joiden pohja on naarmuuntunut, näin keittotason pinta ei naarmuunnu; - älä koskaan laita kuumia kattiloita tai pannuja keittotason käyttöpaneelin päälle. - Kaikki induktiokäyttöön soveltuvat kattilat eivät toimi tehokkaasti, sillä niiden pohjat on valmistettu vain osittain ferromagneettisesta materiaalista! Kattiloiden tai paistinpannujen ostovaiheessa kannattaa tarkistaa, että - Pohja on valmistettu kokonaan ferromagneettisesta materiaalista. Päinvastaisessa tapauksessa sekä lämmön välitystehokkuus että tasaisuus heikkenevät, eikä paistinpannun/kattilan pinnan lämpötila sovellu kypsennykseen

• Pohja ei sisällä alumiinia: astia ei lämpene eivätkä induktorit välttämättä tunnista sitä.

Pohjat eivät ole tasaisia tai pinta on naarmuuntunut. Vähentävät kosketuspintaa induktorin ja astian välillä, jolloin tehokkuus heikkenee ja kypsennystulos samoin.

- Entisten kattiloiden tarkistaminen

Pienellä magneetilla voit helposti tarkistaa, onko keittoastiasi magnetoituva. Kattilat eivät ole sopivia, ellei magneetti havaitse niitä. Tässäkin tapauksessa edellisen kappaleen ohjeet pätevät.

- Keittoastian pohjan suositeltavat läpimitat

TÄRKEÄÄ: Keittoalueet eivät kytkeydy toimintaan, jos kattilat eivät ole oikean kokoisia. Jos tahdot nähdä kullakin alueella käytettävän kattilan vähimmäishalkaisijan, tutustu tämän oppaan kuvaosaan.

- Energian säästö

Käytä pannuja ja kattiloita, joiden pohjan läpimitta vastaa keittoalueen läpimittaa. Käytä ainoastaan kattiloita ja pannuja, joiden pohja on tasainen; - Jos mahdollista, pidä kansi kattiloiden päällä kypsennyksen ajan. Kypsennä vihanneksia, perunoita jne. pienellä määrällä vettä keittoajan vähentämiseksi. Käytä painekattilaa, sillä se vähentää energian kulutusta ja kypsennysaikaa entisestään. Aseta kattila tasoon piirretyn keittoalueen keskelle.

IMULAITTEEN KÄYTTÖ

Imujärjestelmää voidaan käyttää imevänä mallina, joka poistaa imetyn ilman ulos, tai suodattavana ilmankierto järjestelmänä.

Tutustu sivustoihin www.elica.com ja www.shop.elica.com nähdäksesi saatavilla olevien sarjojen koko valikoiman ja voidaksesi tehdä eri asennukset: sekä suodattavan että imevän.

Imevä malli:

Höyryt poistetaan ulos eri putkien kautta (putket on ostettava erikseen). Liitä tuote putkiin ja seinässä oleviin poistoaukkoihin, joiden halkaisija vastaa ilman ulostuloa (liitoslaippa). Jos haluat lisätietoa putkista ja niiden mitoista, tutustu imevän seinän asennusvihkosen lisävarustesivuun. Jos käytetään halkaisijaltaan pienempiä putkia ja seinässä olevia poistoaukkoja, imukyky heikkenee ja melu lisääntyy huomattavasti. Näin ollen kaikki siihen liittyvä vastuu hylätään.

Parhaimman imutehon saavuttamiseksi: • Suosituksena on enintään 7 metriä pitkä suora putkisto. • Suosituksena on yhteensä 7 metriä pitkä suora putkisto, jossa on enintään kaksi 90 asteen mutkaa. • Vältä voimakkaita poikkileikkauksen muutoksia, suosi aina poikkileikkausta, joka on Ø 150 mm (tai suorakulmiota, joka on 222 x 89 mm).

Suodattava malli:

Imetty ilma suodatetaan tarkoituksenmukaisilla

rasvasuodattimilla ja hajusuodattimilla käyttämällä ennen kuin se ohjataan takaisin huoneeseen. Tuote toimitetaan kaikilla tarvittavilla varusteilla vakioasennusta varten ilman ulostuloa edessä kalusteen jalkalistassa. Tuote on varustettu hajusuodatinsarjalla. Lisätietoja varten, ks. suodattavan mallin lisävarusteita koskeva sivu (tämän ohjekirjan kuvitetussa osassa).

3. TOIMINTA

OHJAUSPANEELI

T.	Toiminto
1	Keittotason/imurin ON/OFF -näppäin
2	Keittovalueiden valinta / keittovalueen näytö
3	Imunopeuden (tehon) ja keittotehon lisäys/vähennys
	Imunopeuden (tehon) ja keittotehon näytö
4	"STAND ALONE"-timerin aktivionti
	Näytö: "STAND ALONE" -timer / keittovalueiden ajastin.
5	"STAND ALONE"-timerin / keittovalueden Timerin ajan lisäys/vähennys
6	Keittovalueden Timerin aktivionti
	Aktivisten keittovalueden Timerin osoitin
7	Automatic Heat Up (automaattinen lämmitys) -aktivionti.
8	Temperature Manager (Warming Function) (Lämpötilanhallinta, lämmitystoiminto) -toiminnon käytöönotto
9	Tauko
10	Key Lock (näppänten lukitus)
11	Aktivisen imurin ilmaisin
	Suodatinten kyllästyksen ilmaisimen aktivionti
12	Imurin valinta/aktivionti
	Imurin näytö
	Hiili-/keraamisen suodattimen - rasvasuodattimen kyllästymisen näytö
13	Suodatinten kyllästyksen nollaus
14	Imurin automaattisen toiminnon aktivionti

HYVÄ TIETÄÄ ENNEN KÄYTÖN ALOITTAMISTA

Kaikki keittotason toiminnot on suunniteltu tiukimpien turvallisuusmääräysten mukaisesti. Tästä johtuen:

Tietyt toiminnot eivät käynnisty, tai ne menevät automaattisesti pois päältä, jos liedellä ei ole kattiloita tai jos kattilat eivät ole kunnolla paikoillaan. - Muussa tapauksessa käynnistetyt toiminnot menevät automaattisesti pois päältä muutama sekunti sen jälkeen kun valittu toiminto olisi säädettävä uudestaan (esimerkiksi: "Keittotason kytkeminen toimintaan" ei ole valittu "Valitse keittoalue" ja "Käyttölämpötila" tai "Lock-toiminto" tai "Timer").

Odota, että näyttö sammuu ennen kuin kosket keittoalueeseen.

Varoitus! (Esimerkiksi) pitkäaikaisen käytön jälkeen keittoalueen merkkivalo ei sammu heti, koska alue ei ole

vielä jäähtynyt; keittoalueiden näytöllä näkyy symboli "H", joka ilmoittaa tästä vaiheesta. Odota, että näyttö sammuu ennen kuin kosket keittoalueeseen.

KEITTOALUEEN NÄYTTÖ

Keittoalueiden näytöillä näkyy seuraavat tiedot:

Toiminto	Arvo
Keittovalue toiminassa	0
Power Level (tehotaso)	1...9-P
Residual Heat Indicator (jäljellä olevan lammön ilmaisin)	H
Pot Detector (kattilan tunnistus)	4
Bridge Zone -toiminto päälä	7
Temperature Manager (lämpötilanhallinta) - toiminto päälä	4
Taukotoiminto	11
Automatic Heat UP (automaattinen lammitys) -toiminto	8

KEITTOTASON OMINAISUUDET

Safe Activation (turvallinen aktivointi)

Tuote kytkeytyy päälle vain, jos keittotasolla on kattiloita: lämmitysmenetelmä ei käynnisty tai se keskeytyy, jos kattiloita ei ole paikalla tai ne poistetaan.

- Pot Detector (kattilan tunnistus)

Tuote havaitsee kattilat automaattisesti keittoalueilla.

- Safety Shut Down (turvallinen sammutus)

Turvallisuussyistä jokaisella keittoalueella on maksimaalinen toiminta-aika, joka riippuu asetetusta tehotasosta.

- Residual Heat Indicator (jäljellä olevan lämmön ilmaisin)

Kun yksi tai useampi keittoalue sammutetaan, jäljellä olevasta lämpötilasta ilmoitetaan vastaavan keittoalueen symbolin "H" avulla.

KEITTOTASON KÄYTTÖ

Huomio: Minkä tahansa toiminnon aktivoimiseksi kytke ensiksi päälle haluamasi alue.

Käynnistys

Paina (kosketa) lyhyesti keittotason/imurin ① ON/OFF (1)

-nappintä: symboli ① syttyy. Kun painamista jatketaan: kaikki saatavilla olevat toiminnot näkyvät hetken ajan, minkä jälkeen vain tärkeimmät toiminnot pysyvät päällä. Muita voidaan käyttää, ja ne aktivoituvat myöhemmin laitteen käytön aikana.

TÄRKEÄÄ: Kaikki käytettävissä olevat toiminnot on valaistu himmeästi. Valo kirkastuu vasta silloin, kun toiminnot aktivoidaan.

Paina uudelleen sammuttamiseksi

Huomio: Tämä toiminto on ensisijainen.

- Keittoalueiden valinta

Kosketa (paina) Valinnan/näytön (2) aluetta, joka vastaa haluamaasi keittoaluetta.

Power Level (tehotaso)

Tasossa on 9 tehotasoa. Kosketa ja selaa sormilla Valintapalkkia (3):

oikealle tehotason lisäämiseksi;

vasemmalle tehotason vähentämiseksi.

Asetettu tehotaso näytetään valinnan/näytön (2) alueella

Power Booster (tehon lisäys)

Tuote on varustettu ylimääräisellä tehotasolla (tason 9 lisäksi), joka jää päälle 5 minuutiksi, minkä jälkeen teho palaa aikaisemmin käytössä olleelle tehotasolle.

Kosketa ja selaa sormilla Valintapalkkia (3) (tason ylitse) ja aktivoi Power Booster (tehon lisäys). Power Booster (tehon lisäys) -taso näytetään valinnan/näytön alueella (2) symbolilla

Keittoalueiden ajastin

Keittoalueiden ajastintoiminto on lähtölaskenta, joka voidaan asettaa hetkellisestikin jokaiselle keittoalueelle. Asetetun ajan päätyttyä keittoalueet sammuvat automaattisesti ja käyttäjälle ilmoitetaan asiasta äänimerkillä.

Keittoalueiden ajastintoiminnon aktivointi

• Kosketa (paina) Valinnan/näytön (2) aluetta (tehtaan asetus on nolla). Paina kohtaa (6), joka liittyy keittoalueeseen.
• Käytä symboleita – ja + (5) asettaaksesi ajastimen keston, joka näkyy alueella/näytössä (4); symboli L (6) vilkkuu asetuksen aikana.

Huomio: odota 10 sekuntia painamatta mitään muuta komentoa, kunnes keittoalueen ajastin käynnistyy.

Huomio: kun pidät jälleen pitkään painettuna kohtaa (6), keittoalueen ajastin nollataan.

Jos haluat, voit toistaa toimenpiteen useamman keittoalueen kohdalla:

Jokaiselle keittoalueelle voidaan asettaa eri ajastin; näyttöön (4) ilmestyy kyseisellä hetkellä valitun keittoalueen lähtölaskenta. Kun painetaan näyttöä (4), näkyviin tulee STAND-ALONE -ajastimen lähtölaskenta.

Lähtölaskennan näyttötapa on sama kuin STAND-ALONE -ajastimessa (katso STAND ALONE -ajastimen kappale, joka on tämän oppaan verkkoversiossa).

Kun ajastin on päättänyt lähtölaskennan, äänimerkki kuuluu ja keittoalue sammuu.

Ajastimen sammutus:

• valitse keittoalue (2)
• aseta ajastimen kesto kohtaan 0.00 seuraavasta: – + (5).

Power Limitation (tehon vähennys)

Power Limitation -toiminnon avulla voit rajoittaa tuotteen enimmäistehonoton ja säätää kaikkien päällä olevien keittoalueiden tehonoton siten, että tason kokonaismääräinen tehonotto ei ylitä asetettua tehonoton enimmäistasoa.

Huomio: asetus on tehtävä tason ollessa pois päältä ilman, että nappia ON/OFF (1) painetaan, 2 minuutin kuluessa siitä, kun keittotaso liitetään sähköverkkoon tai kun sähköverkko liitetään uudelleen. Power Limitation -asetuksen asettamiseksi:

paina (A) (joka vilkkuu vain ensimmäisten 2 minuutin ajan tuotteen virtaan kytkemisestä) - pidä yhä painettuna kohtaa (A) ja paina sitten yksi kerrallaan kaikkia keittoalueen valinnan/näytön (2) alueita vastapäivään alkaen etuosan oikealta alueelta (FR), jokaisen painalluksen myötä kuuluu lyhyt äänimerkki. Kun kaikkia näyttöjä (2) on painettu, voidaan vapauttaa nappi:

(RL-2)

(RR-2)

nyt näyttö (2) vasemmalla taka-alueella (RL) näyttää vuorotellen symbolit 1 ja 0 osoittaen näin, että asetus on mahdollinen.

• valitse näyttö (RL-2) ja selaa sitten valintapalkkia (3), kunnes näytöissä näkyvät symbolit 0 ja 8;

Näytössä (FL-2) näkyy vallitseva asetus seuraavin taulukkoarvoin:

näkyvä arvo	Teho (Kw)
0	7,4 Kw (oletusasetus)
1	4,5 Kw
2	3,1 Kw

Power Limitation -asetuksen vaihto:

• paina näyttöä (FL-2) ja selaa sitten valintapalkkaa (3) uuden asetuksen tekemiseksi. Tallenna valinta pitämällä

nappia ON/OFF (1) painettuna 2 sekunnin ajan. Nyt kuuluu pitkä äänimerkki, joka vahvistaa asetuksen tapahtuneen.

- Bridge Zones (Bridge-alueet)

Keittoalueet kykenevät toimimaan yhdistetyllä tavalla Bridge-toiminnon ansiosta saaden aikaan yhtenäisen ja samalla teholla toimivan alueen. Kyseisen toiminnon ansiosta kypsennys on tasaista, kun käytetään suurikokoisia vuokia ja kattiloita.

Voit käyttää yhdessä etukeittoaluetta vastaavan takalauen kanssa (tarkista tämän oppaan kuvista, millä alueilla tämä toiminto on käytettävissä).

Bridge-toiminnon aktivoimiseksi:

• valitse samanaikaisesti kaksi keittoaluetta, joita halutaan käyttää
• Näytössä (2) takakeittoalueen kohdalla näkyy symboli.
• Voit asettaa käytön (teho-)tason valintapalkista (3): se näytetään myös etualueen näytössä (2).

Bridge-toiminnon pois päältä ottamiseksi riittää, että toistaa aktivointitoiminnon.

Huomio: jos keittoalueiden ajastin laitetaan päälle Bridge-toiminnon aikana, molemmat keittoalueet sammuvat. Tässä tapauksessa niitä pidetään yhteisenä alueena.

Key Lock (näppäinten lukitus)

Key Lock (näppäinten lukitus) -toiminnon avulla on mahdollista lukita keittotason asetukset. Näin asetuksia ei voi muuttaa vahingossa, ja aikaisemmin asetetut asetukset pysyvät voimassa.

Toiminnon kytkeminen päälle:

• Paina (10). Toista toimenpide kytkeäksesi toiminnon pois päältä.

Huomio: jos mitä tahansa muuta toimintoa painetaan Key

Lockin (näppäinten lukitus) ollessa päällä, symboli 15 vilkkuu osoittaen näin, että toiminto on päällä ja että se on otettava pois päältä, jotta tasoon liittyviä toimenpiteitä voitaisiin tehdä.

Automatic Heat UP (automaattinen kuumennus)

Automatic Heat UP -toiminnon avulla asetettu teho saadaan nopeammin oikealle tasolle; tämän toiminnon avulla kypsennyksestä saadaan nopeampi, ruokia kuitenkaan polttamatta, sillä lämpötila ei ylitä asetettua

tasoa. Tämä toiminto on saatavilla tehotasoille 1-8. Toiminnon kytkeminen päälle:

• Kun keittoalue on päällä, paina (7), jolloin näytössä (2) näkyy vilkkuvana, joka vaihtelee keittoalueelle asetetun tehon kanssa.

Kun keittoalueen tehotasoa lisätään, Automatic Heat Up -toiminto pysyy päällä uudella lämpötila-asetuksella.

Kun keittoalueen tehotasoa vähennetään, Automatic Heat Up -toiminto kytkeytyy pois päältä.

Huomio: Kun valitaan samanaikaisesti toinen keittoalue,

symboli (7) valaistuu jälleen himmeästi. Näin toiminto voidaan aktivoida tälläkin alueella. Toiminto pysyy joka tapauksessa päällä alueella, jolle se oli jo asetettu, kuten näkyy näytössä (2).

- Tauko

Taukotoiminnon avulla voidaan keskeyttää mikä tahansa päällä oleva toiminto keittotasolla, asettamalla kypsennysteho nollaan.

Toiminnon kytkeminen päälle:

• paina (9), jolloin näkyviin tulee symboli vilkkuvana näyttöön (2). Kytkeäksesi toiminnon pois päältä: ·paina (9), jolloin valintapalkki (3) syttyy
• paina/selaa valintapalkkia (3) ottaaksesi toiminnon pois päältä.

Huomio: pois käytöstä otto palauttaa tason ennen taukoa vallinneet olosuhteet. Taso jatkaa työskentelyä aiemmin tehdyillä asetuksilla.

Huomio: jos 10 minuutin kuluttua Taukotoimintoa ei oteta pois päältä, taso sammuu automaattisesti.

Huomio: Taukotoiminto ei vaikuta imuun.

"STAND ALONE"-ajastin

Timer-toiminto on keittoalueista (ja imualueesta) riippumaton lähtölaskenta.

Timer aktivoidaan painamalla aluetta/näyttöä (4).

Käytä symboleita + (5) asettaaksesi Timerin keston, joka näkyy alueella/näytössä (4).

Huomio: odota 10 sekuntia painamatta mitään muuta komentoa, kunnes lähtölaskenta alkaa.

Ajastimen maksimiasetus on 1 (h) ja 59 (min). Alueella/näytössä (4) näkyy jäljellä oleva aika ja lähtölaskennan jälkeen annetaan äänimerkki.

Huomio: Kun lähtölaskenta on alle 10 min, ajastimessa näkyy piste ensimmäisen numeron jälkeen.

Näkyvä arvo	Jäljellä oleva aika
135	1 h ja 35 min
135	1 min ja 35 s.

Ajastimen sammutus:

valitse alue/näyttö (4) - aseta Timerin kesto nollaan 0.00 seuraavasta: - + (5)

(lämpötilanhallinta, lämmitystoiminto)

Temperature Manager on ohjaustoiminto, jonka avulla lämpötilaa voidaan säilyttää vakaana optimoidulla tehotasolla; toiminto on ihanteellinen valmiiden ruokien

säilyttämiseksi lämpiminä. Temperature Manager -toiminto aktivoituu, kun painetaan ensimmäistä kertaa näppäintä (8).

Alueen, joka toimii Temperature Manager -toiminnossa, näyttöön (2) ilmestyy symboli.

Huomio: Kun valitaan samanaikaisesti toinen keittoalue, symboli (8) välähtää jälleen himmeästi. Näin toiminto voidaan aktivoida tälläkin alueella. Toiminto pysyy joka tapauksessa päällä alueella, jolle se oli jo asetettu, kuten näkyy näytössä (2).

Paina uudelleen (8) poistaaksesi pois päältä ja sammuttaaksesi, kunnes tuloksena on taso, joka näkyy näytössä (2) arvona.

Huomio: Jos on monta aluetta, jotka toimivat Temperature Manager (Warming Function) tilassa, valitse ensin haluamasi alue valinta-alueelta (2). Toiminto voidaan kytkeä pois päältä myös Valintapalkista (3) tuomalla tehotason arvoon.

IMULAITTEEN KÄYTTÖ

• Imevan järjestelmän käynnistys:
• Laita taso päälle noudattamalla "käynnistys"-kappaleen ohjeita "keittotason käyttö" -kohdasta.
• Avaa Flap ja kosketa valinta-aluetta (12) imevan järjestelmän aktivoimiseksi.

Huomio: Imuvaunussa on mekaaninen pyörivä FLAP. FLAP tulee avata ennen liesituulettimen käynnistämistä imujärjestelmän aktivoimiseksi. Liesituulettimessa on anturi, joka imun aktivoitua pysäyttää moottorin automaattisesti, mikäli FLAP suljetaan kokonaan. Imu käynnistyy uudelleen vasta kun FLAP avataan uudelleen. Katso lisäksi tämän oppaan kuvien osan ohjeet.

Imunopeus (-teho):

Imurissa on 4 nopeustasoa (tehoa) välillä - B,

Kosketa ja selaa sormilla valintapalkkia (3): oikealle tehotason lisäämiseksi ja vasemmalle tehotason vähentämiseksi.

Huomio: Asetettu tehotaso näytetään valinnan/näytön alueella (12)

Power Booster (tehon lisäys)

Imurissa on 1 lisätehotaso, joka on nimeltään Power Booster: se on ajastettu 5 minuutiksi.

Sen valitsemiseksi kosketa ja selaa sormilla valintapalkkia (3) (yli tason), jolloin näkyy vilkkuva symboli

Huomio: kun ajastusaika päättyy, teho palaa aiemmin asetetulle tasolle.

- Automaattinen toiminta

Liesituuletin käynnistyy sopivimpaan nopeuteen ja mukauttaa imukykynsä maksimaaliseen keittotason, jota käytetään keittoalueilla.

Kun keittoalueet sammutetaan, liesituuletin sopeuttaa imunopeuttaan vähentäen sitä asteittain jäljelle jääneiden höyryjen ja tuoksujen poistamiseksi.

Tämän toiminnon kytkemiseksi päälle:

Paina (A) (14);

Toista toimenpide kytkeäksesi toiminnon pois päältä.

Huomio: jos automaattisen toiminnan aikana valitaan

valintapalkista (3) nopeudet välillä 1 ja 4, automaattinen toiminta keskeytyy. Jos sen sijaan valitaan Power Booster, automaattinen toiminta jatkuu ajastuksen jälkeen ja symboli (A) jatkaa vilkkumista.

Huomio: jos taso sammutetaan automaattisen toiminnan ollessa päällä, imurin sammutus tapahtuu automaattisesti ja asteittain.

- Suodattimien kyllästymisen osoitin

Liesituuletin osoittaa, kun suodattimet vaativat huoltoa:

Hiili/keramiikkahajusuodattimet: FILTER (13) syttyy

Rasvasuodattimet: FILTER (13) syttyy ja vilkkuu

Huomio: tämä toiminto ei ole käytössä oletusasetuksena (katso, miten se otetaan käyttöön kappaleesta "Suodattimien kyllästymisen ilmaisimen aktivointi")

- Suodattimien kyllästymisen nollaus

Kun olet huoltanut (rasva- ja/tai hiili-/keramiikka)suodattimet, paina pitkään kohtaa FILTER (13); tämä sammuu ja käynnistää osoittimen laskennan.

- Suodattimien kyllästymisen osoittimen aktivointi

Huomio: tämä osoitin on yleensä pois päältä.

Sen kytkemiseksi päälle, toimi seuraavalla tavalla:

Käynnistä imumoottori ① - kun imumoottori ja keittoalueet ovat pois päältä, paina valinta-aluetta (12) - paina pitkään kohtaa HOOD (11), kunnes näytössä näkyvät (12) kirjaimet E ja O vilkkuen vuorotellen. \(\pmb{\mathcal{B}} =\) hili-/keramiikkahajusuodattimet; \(\pmb{\mathcal{B}} =\) rasvasuodatin;

HIILI-/KERAMIIKKAHAJUSUODATTIMET

·paina näyttöä (12), kun näkyviin tulee kirjain - paina kohtaa FILTER (13), joka palaa yhtäjaksoisesti. - paina uudelleen pitkään kohtaa HOOD (11) vahvistaaksesi keramiikka-/hiili-/hajusuodatinten osoittimen aktivoinnin.

RASVASUODATIN

paina näyttöä (12), kun näkyviin tulee kirjain - paina kohtaa FILTER (13): valo vilkkuu. - paina uudelleen pitkään kohtaa HOOD (11) vahvistaaksesi rasvasuodattimen osoittimen aktivoinnin.

TEHOTAULUKKO

Tehotas		Keittotapa	Käytö (kokemuksen ja kypsennystottumusten mukaan)
Maksimiteho	P	Noopea kuumentaminen	nosta ruoan lämpötilaa lyhyessä ajassa nopeaan kiehumiseen veden tapaukssaa tai kypsennysnesteiden noopeaa kuumennusta varten
	8.9	Paistaminen- keittäminen	ruskistaminen, kypsennyksen aloittaminen, pakastetuotteiden friteeraus, nopea keittäminen
Korkea teho	7.8	Ruskistaminen - kuullottaminen - keittäminen - grillaaminen	kuullottaminen, keitosten voimakkaan kypsennyksen yllapitäminen, kypsennys ja grillaaminen (lyhyen aikaa, 5-10 minuuttia)
	6.8	Ruskistaminen - kypsentäminen - hauduttaminen - kuullottaminen - grillaaminen	kuullottaminen, keitosten kevyen kypsennyksen yllapitäminen, kypsennys ja grillaaminen (keskipitkän aikaa, 10-20 minuuttia), varusteiden esilämmitys
Keskitason teho	8.5	Kypsentäminen - hauduttaminen- kuullottaminen - grillaaminen	hauduttaminen, keitosten erittäin kevyen kypsennyksen yllapitäminen, kypsennys (pitkään), pastan kuohkeuttaminen
	3.9	Kypsennys - keittäminen - sakeuttaminen - kuohkeuttaminen	pitkät kypsennykset (riisi, kastike, paisti, kala){nesteiden kanssa (esim. vesi, viini, liemi, maito), pastan kuohkeuttaminen
	3.9	Kypsennys - keittäminen - sakeuttaminen - kuohkeuttaminen	pitkät kypsennykset (alle litran märätä: riisi, kastike, paisti, kala) nesteiden kanssa (esim. vesi, viini, liemi, maito)
Alhainen teho	1.8	Pehmentäminen - sulattaminen - lämpimänäpito - kuohkeuttaminen	sulata voi, sulata suklaa varoen, sulata pienikokoiset pakastetuotteet
	7	Pehmentäminen - sulattaminen - lämpimänäpito - kuohkeuttaminen	vasta valmistettujen pienten ruokamäären pitäminen lämpiminä t aiannosten lmpötilan säilyttäminen ja risottojen kuohkeuttaminen
OFF	0	Alustaso	Keittotaso valmiustilassa tai sammutettu (mahdollinen jälklämpö, Jonka ilmaisee H-LO)

4. HUOLTO

Varoitus! Varmista aina ennen puhdistamisen tai huollon alkamista, että keittoalueet on sammutettu ja että lämmön ilmaisin ei ole näkyvissä.

Tuotteen huoltoa varten tutustu valmiin asennuksen kuviin, joissa on tämä symboli.

KEITTOTASON HUOLTO

Induktiotason puhdistus

Keittotaso on puhdistettava aina käytön jälkeen.

Tärkeä:

• Älä käytä hankaavia sieniä, teräsvillaa. Niiden käyttö saattaa ajan myötä vaurioittaa lasia.
• Älä käytä voimakkaita kemiallisia puhdistusaineita, kuten uuninpuhdistusaineita tai tahranpoistoaineita.
• ÄLÄ KÄYTÄ HÖYRYPESURIA!!!

Jäähdytä keittotaso aina käytön jälkeen ja poista siltä kaikki tahrat ja ruokajämät. Sokeri ja runsaasti sokeria sisältävät ruoat vahingoittavat keittotasoja ja ne on poistettava heti.

Suola, sokeri ja hiekka voivat naarmuttaa lasipintaa. Käytä pehmeää liinaa, imukykyistä keittiöpaperia tai erityistä lieden pesutuotetta (noudata valmistajan ohjeita).

Nesteiden keräysastian puhdistus:

Jos kattilasta tulee ulos vahingossa suuria määriä nestettä, ne voidaan poistaa tuotteen alaosan poistoventtiilistä siten, että kaikki jämät poistuvat ja maksimaalinen hygienia saavutetaan.

Täydellistä ja perusteellista puhdistusta varten irrota alempi allas.

Metallirilan puhdistus:

Ritilä tulee pestä käsin lämpimällä vedellä ja neutraalilla pesuaineella. Se tulee kuivata huolellisesti hapettumisen välttämiseksi.

IMURIN HUOLTO

Imurin puhdistus:

Puhdistusta varten käytä yksinomaan neutraaleihin pesuaineisiin kostutettua liinaa.

ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ! Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodattimen huolto:

Pidättää paiston aikana syntyvät rasvahiukkaset.

Se on puhdistettava kerran kuussa (tai kun suodattimien kyllästymistä osoitetaan) mietoja pesuaineita käyttämällä, käsin tai astianpesukoneessa, alhaisessa lämpötilassa ja lyhyessä jaksossa. Kun pesu suoritetaan astianpesukoneessa, metallisen rasvasuodattimen väri voi

haalistua, mutta sen suodatusominaisuudet eivät muutu millään tavoin.

B Aktiivihiilisuodattimen huolto - keramiikka (vain suodattava malli):

Pidättää paiston aikana syntyvät epämiellyttävät hajut. Tuote on varustettu Hajusuodatinsarjalla.

Suodattimien kyllästyminen tapahtuu melko pitkän käytön päätteeksi keittiötyypin ja rasvasuodattimen puhdistusvälin perusteella. Hajusuodattimet voidaan regeneroida lämmön avulla 2-3 kuukauden välein asettamalla ne 200 °C:iseen uuniin 45 minuutiksi. Oikeaoppinen regenerointi takaa jatkuvan suodatustehon 5 vuodeksi.

Varoitus! Älä aseta suodattimia uunin pohjalle, vaan aseta ne pellille ja pelti keskikorkeudelle.

5. PALVELU

VIANMÄÄRITYSTAULUKKO

Tietokoodi	Kuvaus	Mahdolliset syyt	Ratkaisu
E·	Käytöpaneeli sammu liian korkean lampötilan vuoksi	Sisäisten elektronisten osien lampötila on liian korkea	Odota, etta keittotaso jähtyy ennen kuin käytät sitä uudelleen
E·	Keittoastia ei ole sopiva	Magneettisten ominaisuuktiesen katoaminen	Poista kattila
E·	Käytölliymän ja induktiomoduulin välisdä yhteysongelmia	Moduullin ei tule sähkövirtaa: virtajohtoa ei ole liitetty oikein tai se on viallinen	Kytke keittotaso irti sähköverkosta ja tarkista yhteys
Kaikkia muita virheilmoituksa varten	Ota yhteys huoltopalveluun ja ilmoita virhekoodi

HUOLTOPALVELU

Ennen kuin otat yhteyttä huoltoon

1. Kokeile voitko korjata vian itse kohdan "Vianetsintä" ohjeiden mukaan.
2. Sammuta keittotaso ja kytke se uudelleen päälle nähdäksesi onko vika poistunut.

Jos ongelma ei poistu edellä mainittujen tarkistusten jälkeen, ota yhteyttä valtuutettuun tekniseen tukeen.

NO

1 Kuumennusala/tuuletin ON/OFF-nuppi 2 Kuumennusalueen valinta / Kuumennusalueen kuva

Ennen kuin kosketat kuumennusaluetta, odota kunnes näyttö sammuu.

jäähdytystilassa. Tästä tilasta kertoo symboli 17 vastaavan kuumennusalueen kohdalla. Ennen kuin kosketat kuumennusaluetta, odota kunnes näyttö sammuu.

KUUMENNUSALUEEN NÄYTTÖ

Kun yksi tai useampi kuumennusalue kytketään pois päältä, vastaavan alueen kohdalla näytetään jäännöslämmön symboli H. Tämä tarkoittaa, että keittotaso voi vielä olla kuuma.

KEITTOTASON KÄYTTÖ

Valittu tehotaso näytetään kuumennusalueen valinta-/näyttöalueella (2).

Power Booster (lisäteho)

Halutessasi toista toimenpide muiden kuumennusalueiden kanssa:

Power Limitation (tehorajoitus)

• Valitse näyttö (RL-2), selaa valintapalkkia (3), kunnes näytöllä näkyy symbolit ja.

kuvatav värtus	Vöimsus (KW)
0	7,4 kW (vaikeseade)
1	4,5 kW
2	3,1 kW

- Automaattinen pikakuumennus

näytöllä (2) näytetään symboli

Huomautus: valittu tehotaso näytetään kuumennusalueen valinta-/näyttöalueella (12).

Power Booster (lisäteho)

Poistaaksesi ajastimen käytöstä:

Taimerin poistaminen käytöstä:

• Valitse vyöhyke/näyttö (4)
• Aseta ajastin nollaan 0.00 käyttämällä - + (5)

- Keittoalueen valinta

Kosketa (paina) Valinta/Näyttö (näyttö) (2) -aluetta, joka vastaa haluttua keittoaluetta.

Säilyttää ruoanlaitossa syntyvät rasvahiukkaset.

On puhdistettava kerran kuukaudessa (tai silloin, kun suodattimen kyllästymisen ilmaisin vaatii), miedoilla pesuaineilla, käsin tai astianpesukoneessa, alhaisissa lämpötiloissa ja lyhyellä ohjelmalla. Astianpesukoneessa pestäessä metallisuodatin

L 0, C 1

(3) 1 (RL-2)

B, E

J 1
