MANUALE UTENTE THIH60 THOMSON

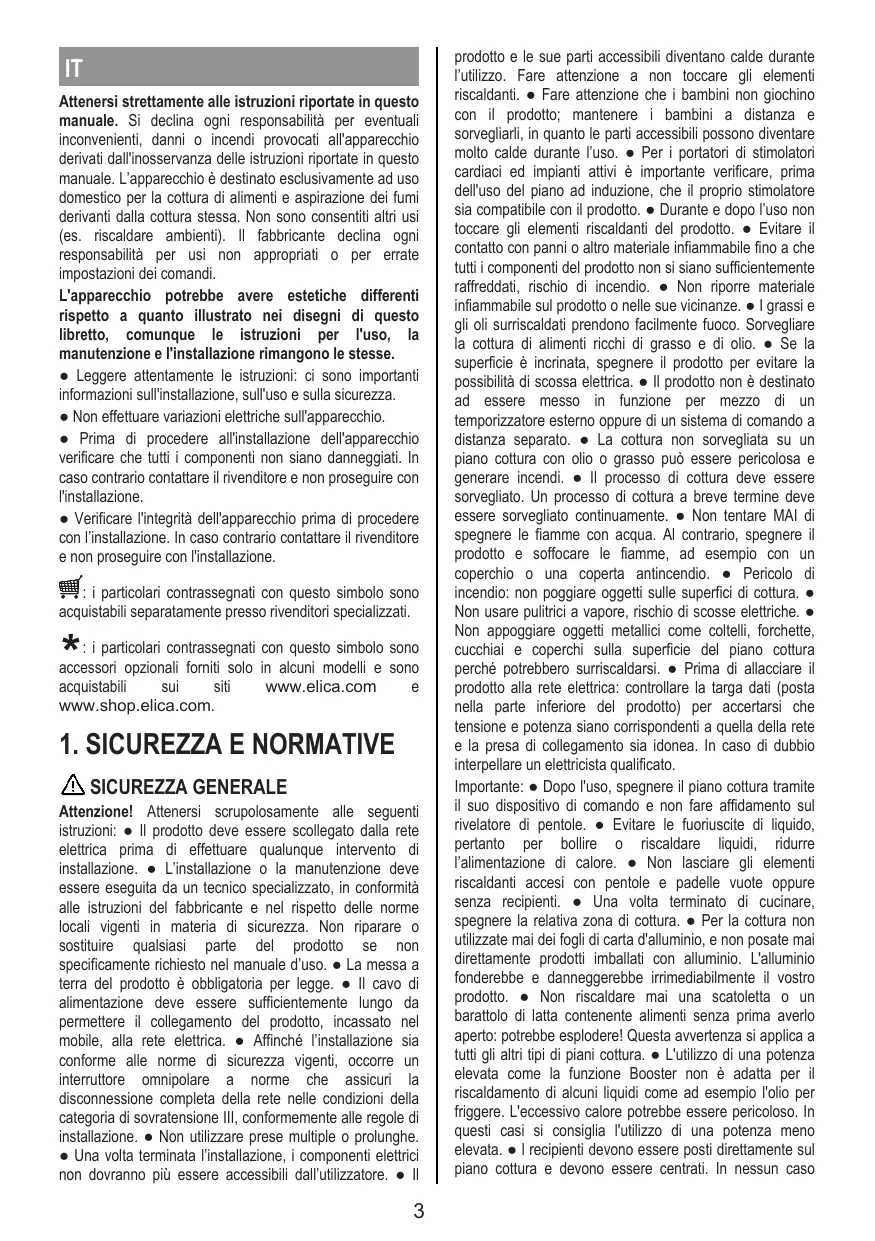

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. L’apparecchio è destinato esclusivamente ad uso domestico per la cottura di alimenti e aspirazione dei fumi derivanti dalla cottura stessa. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi. L'apparecchio potrebbe avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse. ● Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ● Non effettuare variazioni elettriche sull'apparecchio. ● Prima di procedere all'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione. ● Verificare l'integrità dell'apparecchio prima di procedere con l’installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione. : i particolari contrassegnati con questo simbolo sono acquistabili separatamente presso rivenditori specializzati. : i particolari contrassegnati con questo simbolo sono accessori opzionali forniti solo in alcuni modelli e sono acquistabili sui siti www.elica.com www.shop.elica.com.

1. SICUREZZA E NORMATIVE

SICUREZZA GENERALE Attenzione! Attenersi scrupolosamente alle seguenti istruzioni: ● Il prodotto deve essere scollegato dalla rete elettrica prima di effettuare qualunque intervento di installazione. ● L’installazione o la manutenzione deve essere eseguita da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte del prodotto se non specificamente richiesto nel manuale d’uso. ● La messa a terra del prodotto è obbligatoria per legge. ● Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento del prodotto, incassato nel mobile, alla rete elettrica. ● Affinché l’installazione sia conforme alle norme di sicurezza vigenti, occorre un interruttore omnipolare a norme che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. ● Non utilizzare prese multiple o prolunghe. ● Una volta terminata l’installazione, i componenti elettrici non dovranno più essere accessibili dall’utilizzatore. ● Il

prodotto e le sue parti accessibili diventano calde durante l’utilizzo. Fare attenzione a non toccare gli elementi riscaldanti. ● Fare attenzione che i bambini non giochino con il prodotto; mantenere i bambini a distanza e sorvegliarli, in quanto le parti accessibili possono diventare molto calde durante l’uso. ● Per i portatori di stimolatori cardiaci ed impianti attivi è importante verificare, prima dell'uso del piano ad induzione, che il proprio stimolatore sia compatibile con il prodotto. ● Durante e dopo l’uso non toccare gli elementi riscaldanti del prodotto. ● Evitare il contatto con panni o altro materiale infiammabile fino a che tutti i componenti del prodotto non si siano sufficientemente raffreddati, rischio di incendio. ● Non riporre materiale infiammabile sul prodotto o nelle sue vicinanze. ● I grassi e gli oli surriscaldati prendono facilmente fuoco. Sorvegliare la cottura di alimenti ricchi di grasso e di olio. ● Se la superficie è incrinata, spegnere il prodotto per evitare la possibilità di scossa elettrica. ● Il prodotto non è destinato ad essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. ● La cottura non sorvegliata su un piano cottura con olio o grasso può essere pericolosa e generare incendi. ● Il processo di cottura deve essere sorvegliato. Un processo di cottura a breve termine deve essere sorvegliato continuamente. ● Non tentare MAI di spegnere le fiamme con acqua. Al contrario, spegnere il prodotto e soffocare le fiamme, ad esempio con un coperchio o una coperta antincendio. ● Pericolo di incendio: non poggiare oggetti sulle superfici di cottura. ● Non usare pulitrici a vapore, rischio di scosse elettriche. ● Non appoggiare oggetti metallici come coltelli, forchette, cucchiai e coperchi sulla superficie del piano cottura perché potrebbero surriscaldarsi. ● Prima di allacciare il prodotto alla rete elettrica: controllare la targa dati (posta nella parte inferiore del prodotto) per accertarsi che tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato. Importante: ● Dopo l'uso, spegnere il piano cottura tramite il suo dispositivo di comando e non fare affidamento sul rivelatore di pentole. ● Evitare le fuoriuscite di liquido, pertanto per bollire o riscaldare liquidi, ridurre l’alimentazione di calore. ● Non lasciare gli elementi riscaldanti accesi con pentole e padelle vuote oppure senza recipienti. ● Una volta terminato di cucinare, spegnere la relativa zona di cottura. ● Per la cottura non utilizzate mai dei fogli di carta d'alluminio, e non posate mai direttamente prodotti imballati con alluminio. L'alluminio fonderebbe e danneggerebbe irrimediabilmente il vostro prodotto. ● Non riscaldare mai una scatoletta o un barattolo di latta contenente alimenti senza prima averlo aperto: potrebbe esplodere! Questa avvertenza si applica a tutti gli altri tipi di piani cottura. ● L'utilizzo di una potenza elevata come la funzione Booster non è adatta per il riscaldamento di alcuni liquidi come ad esempio l'olio per friggere. L'eccessivo calore potrebbe essere pericoloso. In questi casi si consiglia l'utilizzo di una potenza meno elevata. ● l recipienti devono essere posti direttamente sul piano cottura e devono essere centrati. In nessun caso inserire altri oggetti tra la pentola e il piano cottura. ● In situazione di elevate temperature il prodotto diminuisce automaticamente il livello di potenza delle zone di cottura. ● Prima di qualsiasi operazione di pulizia o manutenzione, disinserire il prodotto dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. ● Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. ● Il prodotto può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro del prodotto e alla comprensione dei pericoli ad esso inerenti. ● I bambini devono essere controllati affinché non giochino con il prodotto. ● La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza. ● Il locale deve disporre di sufficiente ventilazione, quando il prodotto viene utilizzato contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. ● Il prodotto va frequentemente pulito sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. ● L’inosservanza delle norme di pulizia del prodotto e della sostituzione e pulizia dei filtri comporta rischi di incendi. ● E’ severamente vietata la cottura flambè. ● L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. ● La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. ● Attenzione! Quando il piano di cottura è in funzione le parti accessibili dell'apparecchio possono diventare calde. ● Attenzione! Non collegare il prodotto alla rete elettrica finché l’installazione non è totalmente completata. ● Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. ● L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. ● Non utilizzare mai il prodotto senza la griglia montata correttamente! ● Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti idoneo. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. ● Quando questo prodotto e altri apparecchi alimentati con un’energia che non sia elettricità sono in funzione contemporaneamente, la pressione negativa nella stanza non deve superare 4 Pa (4 × 10-5 bar). ● É importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

SICUREZZA PER IL COLLEGAMENTO

ELETTRICO ● Scollegare il prodotto dalla rete elettrica. ●L’installazione deve essere effettuata da personale professionalmente qualificato a conoscenza delle norme vigenti in materia

d’installazione e sicurezza. ●Il costruttore declina ogni responsabilità a persone, animali o a cose in caso di mancata osservanza delle direttive fornite nel presente capitolo. ●Il cavo di alimentazione deve essere sufficientemente lungo da permettere la rimozione del piano cottura dal piano di lavoro. ●Assicurarsi che la tensione indicata sulla targhetta matricola posta sul fondo del prodotto corrisponda a quella dell’abitazione in cui verrà installato. ●Non utilizzare prolunghe. ● Il cavo elettrico della terra deve essere 2cm più lungo rispetto agli altri cavi. ● Nel caso in cui il prodotto non sia dotato di cavo di alimentazione, utilizzarne uno con sezione dei conduttori minimo 2.5 mm2 per potenza fino a 7200 Watt,; mentre per potenze superiori deve essere 4 mm2). ● In nessun punto il cavo deve raggiungere una temperatura di 50°C superiore alla temperatura ambiente. ● Il prodotto è destinato ad essere connesso permanentemente alla rete elettrica, per questo motivo effettuare il collegamento a rete fissa tramite un interruttore omnipolare a norme, che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, e che sia facilemente accessibile dopo l’installazione. ● Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare. ● Attenzione! Prima di ricollegare il circuito all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. POWER LIMITATION: il prodotto è dotato di una funzione Power Limitation che permette di impostare una soglia massima di assorbimento (kw) Il settaggio deve avvenire al momento del collegamento del prodotto alla rete elettrica o alla riconnessione della rete elettrica stessa (entro i 2 minuti successivi). Dimensionare la protezione dell’impianto elettrico in base al livello di Power Limitation selezionato. Per la sequenza di settaggio del Power Limitation consultare questo manuale nella sezione Funzionamento. KIT WINDOWS: Il prodotto è predisposto per essere utilizzato in abbinamento ad un KIT sensore Window (non fornito dal produttore). Installando il KIT sensore Window (soltanto nel caso di utilizzo in modalità ASPIRANTE), l’aspirazione dell'aria smetterà di funzionare ogni qual volta la finestra presente nella stanza, su cui il KIT viene applicato, risulterà chiusa. Il collegamento elettrico del KIT all’apparecchio deve essere effettuato da personale tecnico qualificato e specializzato. Il KIT deve essere separatamente certificato in accordo alle norme di sicurezza pertinenti al componente ed al suo impiego con l’apparecchio. L’installazione deve essere effettuata in accordo alle regolamentazioni per gli impianti domestici vigenti. ATTENZIONE: il cablaggio del KIT da collegare al prodotto deve essere parte di un circuito certificato in bassissima tensione di sicurezza (SELV). Il produttore di questo apparecchio declina ogni responsabilità per eventuali inconvenienti, danni, incendi provocati da difetti e/o problemi di malfunzionamento e/o errata installazione del KIT.

SICUREZZA PER L'INSTALLAZIONE

● L’installazione sia elettrica che meccanica , deve essere eseguita da personale specializzato. ● Prima di iniziare con l'installazione: Dopo aver disimballato il prodotto verificare che non si sia danneggiato durante il trasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti, prima di procedere con l’installazione; Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta; Verificare che all'interno dell’imballo non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc) , eventualmente va tolto e conservato; Verificare inoltre che in prossimità della zona di installazione sia disponibile una presa elettrica ● Predisposizione del mobile per l’incasso:

• Il prodotto non può essere installato sopra dispositivi di raffreddamento, lavastoviglie, stufe, forni , lavatrici e asciugatrici; Eseguire tutti i lavori di taglio del mobile prima di inserire il piano cottura e rimuovere accuratamente trucioli o residui di segatura.
• Il prodotto è realizzato per essere incassato in un piano di lavoro spessore 2-6 cm, in caso di installazione TOP ; 2,5-6 cm in caso di installazione FLUSH. La distanza minima tra il piano di cottura e la parete deve essere di almeno 5 cm frontalmente, di almeno 4 cm lateralmente e di almeno 50 cm rispetto ai pensili superiori. NB = Le distanze suggerite sono indicative: nella progettazione degli spazi vanno seguite le indicazioni del produttore della cucina.
• per ottimizzare l'installazione filtrante è consigliabile realizzare una fessura nello zoccolo dove poter inserire una griglia commerciale.
• Importante: utilizzare un adesivo sigillante monocomponente (S), che abbia resistenza alle temperatura, fino a 250° ; prima dell'installazione le superfici da incollare devono essere pulite accuratamente eliminando ogni sostanza che potrebbe comprometterne l'adesione (es.: distaccanti, conservanti, grassi, oli, polveri, residui di vecchi adesivi etc.); il collante va distribuito uniformemente sull'intero perimetro della cornice; dopo l’incollaggio lasciare asciugare il collante per circa 24 ore. ● Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica. ● Nota: per una corretta installazione del prodotto è consigliabile nastrare le tubazioni con un adesivo che abbia le seguenti caratteristiche: film elastico in PVC morbido, con adesivo a base acrilato; che rispetti la normativa DIN EN 60454; ritardante di fiamma; ottima resistenza all'invecchiamento; resistente agli sbalzi di temperatura; utilizzabile a basse temperature.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto. L'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. NORMATIVE Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto ambientale: Quando si inizia a cucinare, accendere l'apparecchio alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Il sistema di cottura ad induzione si basa sul fenomeno fisico dell'induzione magnetica.La caratteristica fondamentale di tale sistema è il trasferimento diretto dell'energia dal generatore alla pentola. Vantaggi: Se si paragona ai piani di cottura elettrici, il vostro piano ad induzione risulta essere: Più sicuro: minore temperatura sulla superficie del vetro. Più rapido: tempi di riscaldamento del cibo inferiori. Più preciso: il piano reagisce immediatamente ai vostri comandi. Più efficiente: il 90% dell'energia assorbita viene trasformata in calore. Inoltre, una volta tolta la pentola dal piano, la trasmissione del calore viene interrotta immediatamente, evitando inutili dispersioni di calore.

UTILIZZO RECIPIENTI DI COTTURA

● Recipienti per la cottura Utilizzare solo pentole che riportano questo simbolo. Importante: per evitare danni permanenti alla superficie del piano, non usare:

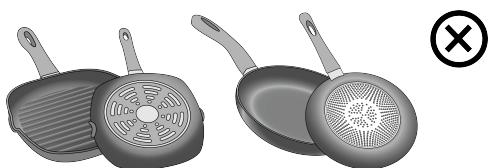

• recipienti con fondo non perfettamente piatto;
• recipienti metallici con fondo smaltato;
• recipienti con base ruvida, per evitare di graffiare la superficie del piano;
• non appoggiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano.
• Non tutte le pentole adatte all’ induzione lavorano in maniera efficiente a causa di fondi parzialmente costituiti da materiale ferromagnetico!! In fase di acquisto di pentole o padelle verificare che:
• il Fondo sia completamente in materiale ferromagnetico. In caso contrario si abbassano sia l’efficienza di trasmissione del calore che la sua uniformità, con temperature della superficie della padella/pentola non idonee alla cottura

• Il Fondo non contenga alluminio: la stoviglia non si riscalda e potrebbe essere anche non riconosciuta dagli induttori.

• Fondi non piatti o con superfice ruvida.
• Sottraggono superfice di contatto tra induttore e stoviglia abbassandone l’efficienza e peggiorando l’esperienza di cottura. ●Recipienti preesistenti Potete verificare se il materiale della pentola è magnetico con una semplice calamita. Le pentole non sono adatte se non sono rilevabili magneticamente. Valgono anche in questo caso le indicazioni di cui al precedente paragrafo.

● Diametri fondi pentola consigliati IMPORTANTE: se le pentole non sono delle dimensioni corrette le zone di cottura non si accendono. Per vedere il diametro minimo della pentola da utilizzare su ogni singola zona, consultare la parte illustrata di questo manuale. ● Risparmio energetico Utilizzare tegami e pentole con diametro del fondo uguale a quello della zona di cottura; Utilizzare soltanto pentole e tegami con fondi piatti; - Dove possibile, tenere il coperchio sulle pentole durante la cottura; Cuocere verdure, patate, ecc. con una piccola quantità d’acqua per ridurre il tempo di cottura; Utilizzare la pentola a pressione, riduce ulteriormente il consumo di energia e il tempo di cottura;Posizionare la pentola nel centro della zona di cottura disegnata sul piano.

UTILIZZO DELL’ASPIRATORE

Il sistema di aspirazione può essere utilizzato in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno. Consultare siti www.elica.com www.shop.elica.com per verificare la gamma completa dei kit disponibili, per poter eseguire le diverse installazioni, sia in filtrante sia in aspirante. Versione Aspirante: I vapori vengono evacuati verso l’esterno tramite una serie di tubazioni (da acquistare separatamente). Collegare il prodotto a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). Per maggiori informazioni sui tubi e loro dimensione vedere la pagina relativa agli accessori del libretto installazione Versione aspirante. L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità. Si declina perciò ogni responsabilità in merito. Per ottenere la massima efficacia di aspirazione: • Si consiglia un percorso massimo della tubazione di 7 metri Lineari. • Si consiglia sul totale di 7 metri lineari di utilizzare al massimo numero due curve da 90° • Evitare cambiamenti drastici di sezione del condotto, prediligendo sempre la sezione equivalente al Ø 150 mm (o la rettangolare da 222 x 89 mm). Versione Filtrante: L'aria aspirata verrà filtrata tramite appositi filtri grassi e filtri odori prima di essere riconvogliata nella stanza. Il prodotto viene fornito con tutto il necessario per un'installazione standard con l'uscita dell'aria nella parte frontale dello zoccolo del mobile.Il prodotto è dotato di un set di filtri odori. Per maggiori informazioni vedere la pagina relativa agli accessori della versione filtrante (nella parte illustrata di questo manuale).

Visualizzazione livello potenza di cottura e velocità (potenza) di aspirazione

Attivazione Timer “STAND ALONE” Display : Timer “STAND ALONE” / Timer Zone di cottura.

Aumento/Diminuzione tempo Timer “STAND ALONE” / Timer Zone di cottura

Attivazione Timer Zone di cottura Indicatore Timer Zone di cottura attivo

Attivazione Automatic Heat Up.

Indicatore Aspiratore attivo Attivazione Indicatore di Saturazione Filtri

Selezione/Attivazione aspiratore Display Aspiratore Display saturazione Filtro arbone/ceramico – Filtro grassi

Reset Saturazione Filtri

Attivazione funzione automatica aspiratore

DA SAPERE PRIMA DI INIZIARE

Tutte le funzioni di questo piano di cottura sono progettate al fine di rispettare le più rigorose norme di sicurezza. Per questo motivo:

• Alcune funzioni non si attivano, o si disattivano automaticamente, in assenza delle pentole sopra i fuochi o quando queste sono mal posizionate.
• In altri casi le funzioni attivate si disattivano automaticamente dopo pochi secondi quando la funzione selezionata necessita di una ulteriore impostazione che non viene data (ad es.: “Accendere il piano di cottura” senza “Selezionare la zona di cottura” e la “Temperatura di esercizio”, oppure la “Funzione Lock” o quella “Timer”). Attendere che il display si spenga prima di avvicinarsi alla zona di cottura. Attenzione! In caso (ad esempio) di utilizzo prolungato lo spegnimento della zona di cottura potrebbe non essere immediato perché in fase di raffreddamento; nel display delle zone di cottura, appare il simbolo ad indicare che si è in questa fase. Attendere che il display si spenga prima di avvicinarsi alla zona di cottura.

ON/OFF del piano cottura/ aspiratore per piano cottura

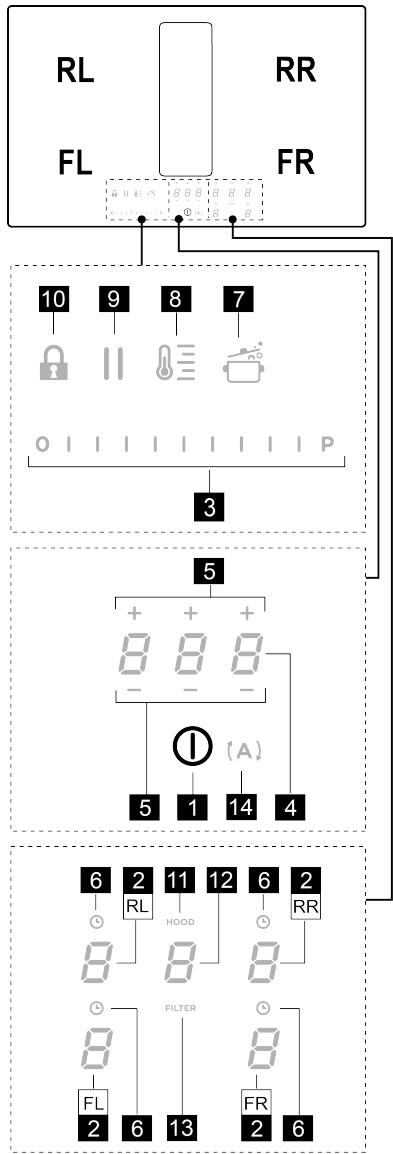

Selezione zone di cottura / Display zona di cottura

Aumento/Diminuzione livello potenza di cottura e velocità (potenza) di aspirazione

● Selezione delle zone di cottura Sfiorare (premere) l’area di Selezione/Display (2) corrispondente alla zona di cottura desiderata.

DISPLAY ZONA COTTURA

nei display relativi alle aree di cottura, viene indicato: Valore Funzione ● Power Level Il piano è dotato di 9 livelli di potenza Sfiorare e scorrere con le dita lungo la Barra di selezione (3): verso destra per aumentare il livello di potenza; verso sinistra per diminuire il livello di potenza. Il livello di potenza impostato verrà visualizzato nell’area di Selezione/Display (2) Zona di cottura accesa Power Level Residual Heat Indicator Pot Detector Funzione Bridge Zone attiva ● Power Booster Il prodotto è dotato di un livello di potenza supplementare Funzione Temperature Manager attiva Funzione Pausa (oltre il livello ), che rimane attivo per 5 minuti, dopodichè la potenza ritorna al livello precedente. Sfiorare e scorrere con le dita lungo la Barra di selezione Funzione Automatic Heat UP

CARATTERISTICHE DEL PIANO

● Safe Activation Il prodotto si attiva solo in presenza di pentole sulle zone di cottura: il processo di riscaldamento non si avvia o si interrompe in caso di assenza o rimozione delle pentole. ● Pot Detector Il prodotto rileva automaticamente la presenza di pentole sulle zone di cottura. ● Safety Shut Down Per ragioni di sicurezza ogni zona cottura ha un tempo massimo di funzionamento che dipende dal livello di potenza impostato. ● Residual Heat Indicator Allo spegnimento di una o più zona di cottura la presenza di calore residuo viene segnalata con apposito segnale visivo sul display della zona corrispondente, tramite il (3) (oltre il livello ) ed attivare il Power Booster. Il livello Power Booster è indicato nell’area di Selezione/Display (2) simbolo

• Utilizzare i simboli (5) per impostare la durata del Timer , che viene visualizzata nel Zona/Display (4);

UTILIZZO DEL PIANO COTTURA

con il simbolo ● Timer Zone di Cottura La funzione Timer Zone di Cottura è un countdown che è possibile impostare, anche contemporaneamente, su ogni zona cottura. Al termine del periodo impostato le zone cottura si spengono automaticamente e l'utente viene avvertito con apposito segnale acustico. Attivazione della funzione Timer Zone di Cottura

• Sfiorare (premere) l’area di Selezione/Display (2) (power level diverso da zero)
• Premere (6) relativo alla zona di cottura Nota: Per attivare qualsiaisi funzione è prima necessario attivare la zona desiderata ● Accensione durante il settaggio il simbolo (6) è lampeggiante. Nota : attendere 10 secondi senza premere nessun altro comando, affinchè il Timer Zona di Cottura si avvii. Premere (sfiorare) brevemente Nota : premendo di nuovo a lungo (6), il Timer della zona cottura viene resettato. Se lo si desidera, ripetere l’operazione per più zone di cottura: Ogni zona di cottura può avere impostato un Timer diverso; nel display (4) comparirà il conto alla rovescia della zona di cottura selezionata in quel momento; se nessuna zona è selezionata, premendo sul Display (4) viene visualizzato il countdown del Timer STAND ALONE. La modalità di viuslizzazione del countdown è la stessa del Timer STAND-ALONE (vedi paragrafo Timer STAND ALONE presente nella verisone WEB di questo manuale). Quando il timer ha terminato il conto alla rovescia viene emesso un segnale acustico e la zona di cottura si spegne. Per lo spegnimento del Timer: ON/OFF (1) piano cottura/ aspiratore: il simbolo si illumina; Continuando a premere: tutte le funzioni disponibili diventeranno visibili per qualche istante, dopodichè rimarranno attive soltanto quelle principali; le altre potranno essere utilizzate, e si attiveranno, successivamente, durante l’utilizzo del dispositivo. IMPORTANTE : tutte le funzioni disponibili risulteranno illuminate con luce di leggera intensità, che diventerà più intensa soltanto nel momento in cui verranno attivate. Premere di nuovo per spegnere Nota: Questa funzione è prioritaria su tutte le altre.

impostare il nuovo settaggio. Per salvare la scelta

• selezionare la zona di cottura (2)

effettuata premere il tasto ON/OFF (1), per 2 secondi; verra emesso un segnale acustico prolungato a confermare l’avvenuto settaggio. ● Power Limitation La funzione Power Limitation permette di impostare il funzionamento del prodotto limitandone l'assorbimento massimo e regolando la potenza di assorbimento di tutte le zone di cottura attive, facendo in modo, che l'assorbimento totale del piano, non superi il livello massimo di assorbimento impostato. Nota : il settaggio deve avvenire da piano spento, senza ● Bridge Zones Le zone di cottura grazie alla funzione Bridge sono in grado di lavorare in modo combinato creando un'unica zona con lo stesso livello di potenza. Tale funzione permette una cottura omogenea con teglie e pentole di importanti dimensioni. E’ possibile utilizzare in abbinamento la zona di cottura frontale con la orrispondente sul retro (per verificare su quali zone è prevista questa funzione, consultare la parte illustrata di questo manuale). Per attivare la Funzione Bridge:

• selezionare contemporaneamente le due zone di cottura che si vogliono utilizzare
• nel Display (2) della zona di cottura “posteriore” appare il

• impostare impostare la durata del Timer a tramite (5). premere il tasto ON/OFF (1) , al momento del collegamento del piano cottura alla rete elettrica, o alla riconnessione della rete elettrica stessa, entro i 2 minuti successivi. Per settare il Power Limitation :
• premere (che sarà lampeggiante, soltanto per i primi 2 minuti dall’alimentazione del prodotto)
• continuando a tenere premuto premere, una alla volta, tutte le aree di Selezione/Display (2) delle zone di cottura, in senso antiorario partendo dalla zona frontale destra (FR), ad ogni pressione verrà emesso un breve segnale acustico una volta premuti tutti i Display (2) sarà possibile rilasciare il tasto: simbolo
• tramite la Barra di selezione (3) sarà possibile impostare il Livello (Potenza) di esercizio, che sarà visualizzato nel Display (2) della zona “anteriore” Per disattivare la Funzione Bridge è sufficiente ripetere la stessa procedura di attivazione Nota : il Timer Zone di Cottura, attivato durante la Funzione Bridge, comporterà lo spegnimento automatico di entrambe le zone di cottura; essendo considerate, in questo caso, come unica area combinata. ● Key Lock Il Key Lock permette di bloccare le impostazioni del piano, per impedire manomissioni accidentali, lasciando attive le funzioni già impostate. Attivazione: a questo punto il Display (2) della zona posteriore sinistra (RL) mostrerà in sequenza alternata i simboli

indicare che è possibile eseguire il settaggio.

• selezionare il Display (RL-2) scorrere successivamente sulla Barra di selezione (3), fin quando nel Display non saranno visulizzati i simboli e ; Nel Display (FL-2) verrà mostrato il settaggio corrente con i valori in tabella: valore visualizzato

• premere (10) Ripetere l’operazione per disattivare. Nota : se verrà premuta qualsiasi altra funzione durante il Key Lock attivo il simbolo , lampeggerà ad indicare che la funzione è in uso e va eventualmente disattivata per poter agire sul piano. 7,4 Kw (settaggio di default) ● Automatic Heat UP La funzione Automatic Heat UP permette di portare più velocemente a regime la potenza impostata; Con questa funzione abbiamo il vantaggio di avere una cottura più rapida ma, senza il rischio di bruciare i cibi, perché la temperatura non oltrepassa quella del livello impostato. 4,5 Kw Questa funzione è disponibile per i livelli di potenza da 3,1 Kw a . Attivazione: Potenza (Kw) Per cambiare l’impostazione del Power Limitation:
• premere il Display (FL-2) scorrere successivamente sulla Barra di selezione (3), per

• da zona di cottura accesa premere (7), nel Display (2) viene visualizzata una lampeggiante, che si alterna alla potenza impostata nella zona cottura. Aumentando il livello di potenza della zona di cottura : la funzione Automatic Heat Up rimane attiva, con il nuovo settaggio di temperatura; Diminuendo il livello di potenza della zona di cottura : la funzione Automatic Heat si disattiva. Nota : selezionando contemporanemante un’altra zona di cottura, il simbolo (7) tornerà ad essere illuminato con luce di leggera intensità, e si potrà così procedere, anche per questa zona, all’attivazione della funzione; la funzione rimane comunque attiva nella zona in cui è stata già impostata, come segnalato nel Display (2). ● Pausa La funzione Pausa permette di sospendere qualsiasi funzione attiva sul piano, portando a zero la potenza di cottura. Attivazione:

• selezionare Zona/Display (4)
• impostare impostare la durata del Timer a Zero tramite (5) ● Temperature Manager (Warming Function) Temperature Manager è una funzione di controllo che permette il mantenimento del calore ad una temperatura costante, ad un livello di potenza ottimizzato; ideale per tenere in caldo i cibi già pronti. La funzione Temperature Manager si attiva alla prima pressione del tasto (8). Nel display (2) della zona che sta lavorando in Temperature Manager compare il simbolo Nota : selezionando contemporanemante un’altra zona di cottura, il simbolo (8) tornerà ad essere illuminato con luce di leggera intensità, e si potrà così procedere, anche per questa zona, all’attivazione della funzione; La funzione rimane comunque attiva nella zona in cui è stata già impostata, come segnalato nel Display (2).

• premere (9), viene visualizzato il simbolo lampeggiante nei display (2) Per disattivare la funzione: Premere ancora

• premere (9) la Barra di Selezione (3) si illumina
• premere/scorrere sulla Barra di Selezione (3) per disattivare la funzione. Nota : la disattivazione ripristina le condizioni del piano prima della pausa, il piano continua a lavorare con le stesse impostazioni precedentemente settate. Nota : se dopo 10 minuti, la Funzione Pausa non viene disattivata, il piano si spegne automaticamente. Nota: la Funzione Pausa non ha impatto sull’aspirazione. portando il Power Level a ● Timer “STAND ALONE” La funzione Timer è un countdown indipendente dalle zone cottura (e dalla zona aspirante). Il Timer si attiva premendo la Zona/Display (4). Utilizzare i simboli (5) per impostare la durata del Timer,che viene visualizzata nel Zona/Display (4) Nota : attendere 10 secondi senza premere nessun altro comando, affinchè il conto alla rovescia si avvii. Il Timer si può impostare fino ad un massimo di 1(h) e 59(min.) Nella Zona/Display (4) verrà visualizzato il tempo rimanente, al termine del conto alla rovescia verrà emesso un segnale acustico. Nota: Quando il conto alla rovescia diventa inferiore a 10 min nel timer compare un punto fisso dopo il primo numero. Valore visualizzato Tempo rimanente 1h e 35 min 1min. e 35 sec. Per lo spegnimento del Timer:

(8) per disattivare e spegnere, fino a portare il livello visualizzato nel Display (2) a . Nota : se ci sono più zone che lavorano in Temperature Manager (Warming Function) selezionare prima la zona desiderata tramite la zona di Selezione (2) ; La funzione si può disattivare anche tramite la Barra di Selezione (3),

UTILIZZO ASPIRATORE ● Accensione del sistema aspirante:

• Accendere il piano come indicato nel capitolo “accensione” su “utilizzo piano cottura”;
• Aprire il Flap; Toccare la Zona di selezione (12) per attivare il sistema aspirante. Nota: La zona aspirante è dotata di un FLAP rotante meccanico. E’ necessario aprire il FLAP prima di accendere la cappa per attivare il sistema aspirante. La cappa è dotata di un sensore che, ad aspirazione attivata, nel caso in cui il FLAP viene chiuso completamente, arresta il motore automaticamente. L’aspirazione riparte solo quando viene riaperto il FLAP. Vedi anche indicazioni sulla parte illustrata di questo manuale. ● Velocità (potenza) di aspirazione: L’aspiratore è dotato di 4 livelli di velocità (potenza) da a , Sfiorare e scorrere con le dita lungo la Barra di selezione (3):verso destra per aumentare il livello di potenza, verso sinistra per diminuire il livello di potenza. Nota: Il livello di potenza impostato verrà visualizzato nell’area di Selezione/Display (12) ● Power Booster L’aspiratore è dotato di 1 livelli di aspirazione supplementare chiamato Power Buster , Questo è temporizzato ed ha una durata di 5 minuti. Per selezionarlo, sfiorare e scorrere con le dita lungo la Barra di selezione (3) (oltre il livello premere la Zona di selezione (12)
• premere a lungo HOOD (11) fin quando non compariranno nel Display (12) le lettere lampeggianti alternate. = filtri odore carbone/ceramici;

= filtro grassi; ) , verrà visualizzato

FILTRI ODORE CABONE/CERAMICI

questo simbolo lampeggiante . Nota: allo scadere del tempo di temporizzazione la potenza ritorna al livello precedentemente impostato. ● Funzionamento automatico La cappa si accenderà alla velocità più idonea, adattando la capacità di aspirazione al livello di cottura massimo, utilizzato nelle zone di cottura. Quando le zone di cottura vengono spente, la cappa adatta la sua velocità di aspirazione, diminuendola gradualmente, in modo da eliminare vapori ed odori residui. Per attivare questa funzione: Premere (14); Ripetere l’operazione per disattivare. Nota : se durante il funzionamento automatico vengono selezionate dalla Barra di selezione (3) le velocità da

, il funzionamento automatico si interrompe; Se invece si selezionano il Power Boster, il funzionamento automatico riprenderà alla fine della temporizzazione, nel frattemo il simbolo rimane lampeggiante. Nota: in caso di spegnimento del piano con Funzionamento automatico attivo, lo spegnimento dell’aspiratore avverrà automaticamente, in modo graduale. ● Indicatore di saturazione filtri La cappa indica quando è necessario eseguire la manutenzione dei filtri : Filtri odori carbone/ceramici FILTER (13) si accende Filtro grassi FILTER (13) si accende e lampeggia Nota : questa funzione è disabilitata di default (vedere come abilitarla nel paragrafo “Attivazione indicatore saturazione filtri”) ● Reset saturazione filtri Dopo aver eseguito la manutenzione dei filtri (grassi e/o carbone/ceramici) premere a lungo FILTER (13); questo si spegne, facendo ripartire il conteggio dell’indicatore. ● Attivazione indicatore saturazione filtri Nota: Questo indicatore è normalmente disattivato. Per attivarlo procedere come segue:

• accendere il piano aspirante

• con motore di aspirazione e zone di cottura spente

• premere sul Display (12) nel momento in cui compare la lettera
• premere FILTER (13) luce fissa.
• premere di nuovo a lungo HOOD (11) per confermare l’attivazione dell’indicatore filtri odori carbone/ceramici. FILTRO GRASSI

• premere sul Display (12) nel momento in cui compare la lettera
• premere FILTER (13) luce lampegiante.
• premere di nuovo a lungo HOOD (11) per confermare l’attivazione dell‘indicatore filtro grassi.

Livello di potenza Tipologia di cottura Utilizzo (in base a esperienza e le abitudini di cottura) Riscaldare rapidamente innalzare in breve tempo la temperatura del cibo fino a veloce ebollizione in caso di acqua o riscaldare velocemente liquidi di cottura

Friggere - bollire rosolare, iniziare una cottura, friggere prodotti surgelati, bollire rapidamente

Rosolare – soffriggere - bollire - griglia- soffriggere, mantenere bolliture vive, cuocere e grigliare (per breve durata, 5-10 minuti)

soffriggere, mantenere bolliture leggere, cuocere e grigliaRosolare - cuocere – stufare – soffrigre (per media durata, 10-20 minuti), preriscaldare accesgere - grigliare sori

Cuocere – stufare – soffriggere - griglia- stufare, mantenere bolliture delicate, cuocere (per lunga durata), mantecare la pasta

cotture prolungate (riso, sughi, arrosti, pesce) in presenza Cuocere – sobbollire – addensare di liquidi di accompagnamento (es acqua, vino, brodo, latmantecare te), mantecare la pasta

cotture prolungate (volumi inferiori al litro: riso, sughi, arroCuocere – sobbollire – addensare sti, pesce) in presenza di liquidi di accompagnamento (es. mantecare acqua, vino, brodo, latte)

Fondere – scongelare – mantenere in sciogliere il burro, fondere delicatamente il cioccolato, caldo - mantecare scongelare prodotti di piccole dimensioni Max potenza Alta potenza Media potenza Bassa potenza OFF mantenimento in caldo di piccole porzioni di cibo appena Fondere – scongelare – mantenere in cucinate o tenere in temperatura piatti di portata e mantecaldo - mantecare care risotti Piano cottura in posizione di stand-by o spento (possibile presenza di calore residuo da fine cottura, segnalato con H-L-O) Superficie di appoggio

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, assicurarsi che le zone di cottura siano spente e che la spia di indicazione calore sia scomparsa. Per la manutenzione del prodotto vedere le immagini a fine istallazione contrassegnate con questo simbolo.

MANUTENZIONE PIANO COTTURA

● Pulizia del piano iduzione Il piano cottura va pulito dopo ogni utilizzo. Importante:

• Non utilizzare spugne abrasive, pagliette. Il loro impiego, con il tempo, potrebbe rovinare il vetro.
• Non utilizzare detergenti chimici irritanti, quali spray per forno o smacchiatori.
• NON UTILIZZARE PULITRICI A GETTO DI VAPORE!!! Dopo ogni uso, lasciare raffreddare il piano e pulirlo per rimuovere incrostazioni e macchie dovute a residui di cibo.

Zucchero o alimenti ad alto contenuto zuccherino danneggiano il piano cottura e vanno rimossi immediatamente. Sale, zucchero e sabbia potrebbero graffiare la superficie del vetro. Usare un panno morbido, carta assorbente da cucina o prodotti specifici per la pulizia del piano (attenersi alle indicazioni del Fabbricante). Pulizia della vasca raccolta liquidi : In caso di fuoriuscite accidentali e abbondanti di liquidi dalle pentole è possibile intervenire atraverso la valvola di scarico, posta nella parte inferiore del prodotto, in modo da poter eliminare ogni residuo assicurando la massima sicurezza igienica. Per una pulizia più completa ed approfondita si può rimuovere completamente la vasca inferiore. Pulizia della griglia metallica: La griglia deve essere lavata a mano con acqua calda e detergente neutro ed asciugata accuratamente per evitare fenomeni di ossidazione. metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. MANUTENZIONE ASPIRATORE ● Pulizia dell’aspiratore : Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri.

Manutenzione Filtro ai carboni attivi – Ceramici (Solo per Versione Filtrante): Trattiene gli odori sgradevoli derivanti dalla cottura. Il prodotto è dotato di un set di filtri odori. La saturazione dei filtri odori si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. I filtri odori possono essere rigenerati termicamente ogni 2/3 mesi in forno preriscaldato a 200°C per 45 minuti. La corretta rigenerazione assicura un’efficacia di filtraggio costante per 5 anni. Attenzione! Non appoggiare i filtri sul fondo del forno , ma riporli in una teglia e posizionarla ad un'altezza intermedia. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Manutenzione Filtri antigrasso: Trattiene le particelle di grasso derivanti dalla cottura. Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso

Codice informativo Descrizione Possibili cause La zona comandi si spegne per temperatura troppo elevata Perdità delle proprietà magnetiche Recipiente non adatto Soluzione La temperatura interna delle Aspettare che il piano si rafparti elettroniche è troppo alta freddi prima di riutilizzarlo Rimuovere la pentola Non arriva corrente elettrica al Problemi di comunicazione tra inScollegare il piano alla rete modulo; il cavo di alimentazione terfaccia utente e modulo induelettrica e controllare il colnon è stato colleganto correttazione legamento mente oppure è difettoso Per tutte le altre segnalazioni di errore Chiamare il servizio assistenza tecnica e comunicare il codice di errore SERVIZIO ASSISTENZA Prima di contattare il Servizio Assistenza 1.Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in “Ricerca guasti”. 2.Spegnere e riaccendere l’apparecchio per accertarsi che l’inconveniente sia stato ovviato. Se dopo i suddetti controlli l’inconveniente permane, contattare il Servizio Assistenza più vicino.

• prima FILTER (13) luz intermitente.
