THIH60 - Digestoř THOMSON - Bezplatný návod k obsluze

Typ produktu	Odsávací digestoř s indukční varnou deskou
Značka	Thomson
Model	THIH60
Rozměry (Š x H)	60 x 52 cm (přibližně)
Elektrické napájení	220-240 V ~ 50/60 Hz
Maximální celkový výkon	7,4 kW (nastavitelné na 4,5 kW nebo 3,1 kW)
Počet varných zón	4 indukční zóny
Počet rychlostí odsávání	4 rychlosti + booster (5 min)
Typ odsávání	Odsávací (venkovní odvod) nebo filtrační (vnitřní recirkulace)
Tukový filtr	Kovový, mytí v myčce nádobí
Aktivní uhlíkový filtr	Regenerovatelný v troubě (200°C, 45 min) každé 2-3 měsíce
Funkce varné desky	Power Booster, Bridge, Automatic Heat Up, Temperature Manager, Pause, Timer, Key Lock
Funkce digestoře	Automatický provoz, indikátor nasycení filtrů
Bezpečnost	Detekce nádobí, automatické vypnutí, blokování tlačítek, kontrolka zbytkového tepla
Materiál povrchu	Skleněná keramika
Instalace	Vestavba do pracovní desky (tloušťka 2-6 cm); vyžaduje spínač všech pólů
Čištění	Čistěte po každém použití; nepoužívejte parní čistič ani abrazivní houbičky
Index opravitelnosti	Neuvedeno
Hmotnost	Neuvedeno
Energetická třída	Neuvedeno

Často kladené otázky - THIH60 THOMSON

Jak nainstalovat digestoř THIH60?

Instalaci musí provést kvalifikovaný odborník. Zkontrolujte, zda má pracovní deska tloušťku 2 až 6 cm. Výrobek musí být vestavěn a připojen k elektrické síti přes spínač všech pólů. Dodržujte minimální vzdálenosti: 5 cm vpředu, 4 cm po stranách a 50 cm nad nábytkem.

Jaké typy hrnců používat na indukční desce?

Používejte pouze hrnce s feromagnetickým dnem (lze otestovat magnetem). Dno musí být rovné, bez hliníku, a s průměrem odpovídajícím varné zóně. Nevhodné hrnce nemusí být detekovány.

Jak čistit filtry digestoře?

Kovový tukový filtr se čistí v myčce nádobí (krátký cyklus, nízká teplota) nebo ručně. Aktivní uhlíkový filtr lze regenerovat v troubě při 200°C po dobu 45 minut každé 2-3 měsíce. Vyčistěte záchytnou nádobu na tekutiny a používejte měkký hadřík na desku.

Co dělat, když se deska nerozsvítí?

Nejprve zkontrolujte, zda je napájecí kabel zapojený a zda je zapnutý hlavní vypínač. Ujistěte se, že je na zóně vhodný hrnec. Pokud se zobrazí chybový kód (např. E2, E3, E5), vypněte desku a počkejte několik minut. Prohlédněte diagnostickou tabulku v návodu.

Jak aktivovat blokování tlačítek (Key Lock)?

Stiskněte tlačítko Key Lock (10). Blikající symbol označuje, že je funkce aktivní. Pro deaktivaci stiskněte znovu. Tím zabráníte náhodné změně nastavení.

Mohu používat digestoř bez venkovního odvodu?

Ano, ve filtrační verzi. Vzduch je recirkulován přes uhlíkové filtry. Výrobek je dodáván s sadou pro přední odvod do soklu. Můžete si také zakoupit příslušenství pro jiné konfigurace.

Jak nastavit omezení výkonu (Power Limitation)?

Při vypnuté desce, do 2 minut po zapnutí napájení, dlouze stiskněte tlačítko A a poté postupně vyberte zóny. Zvolte maximální výkon (výchozí 7,4 kW, nebo 4,5 kW / 3,1 kW). Potvrďte tlačítkem ON/OFF.

Co znamená symbol H na displeji?

Symbol H označuje zbytkové teplo. Zóna je stále horká i po vypnutí. Nedotýkejte se povrchu, dokud symbol nezmizí.

Jak používat funkci Automatic Heat Up?

Zapněte varnou zónu, poté stiskněte tlačítko Automatic Heat Up (7). Deska se rychle zahřeje na naprogramovanou úroveň (k dispozici pro úrovně 1 až 8). Pro deaktivaci snižte výkon nebo stiskněte znovu.

Co dělat při přetečení tekutiny na desku?

Vypněte desku a počkejte, až vychladne. Otřete měkkým hadříkem. Při velkém přetečení použijte vypouštěcí ventil pod spotřebičem nebo vyjměte záchytnou nádobu pro důkladné vyčištění.

NÁVOD K OBSLUZE THIH60 THOMSON

DA Bruger- og monteringsvejledning | PL Instrukcja montażu i obsługi | CS Návod na montáž a používání

Pečlivě dodržujte pokyny uvedené v tomto návodu. Výrobce odmítá jakoukoliv odpovědnost za případné poruchy, škody či požáry spotřebiče způsobené nedodržením pokynů uvedených v tomto návodu. Spotřebič je určen výhradně k použití v domácnostech pro vaření pokrmů a odsávání výparů z tohoto vaření. Není povoleno spotřebič používat pro jiné účely (např. vyhřívání místnosti). Výrobce odmítá jakoukoliv odpovědnost v případě nevhodného použití nebo za nesprávné nastavení ovladačů.

Spotřebič může mít jiný vzhled, než jak je zobrazen v tomto návodu, nicméně použití, údržba a instalace zůstávají stejné.

• Návod si pozorně přečtěte: obsahuje důležité informace o instalaci, použití a bezpečnosti.
• Na spotřebiči neprovádějte elektrické úpravy.
• Před instalací spotřebiče zkontrolujte, zda jsou všechny součásti nepoškozené. V opačném případě kontaktujte prodejce a v instalaci nepokračujte.
• Před zahájením instalace zkontrolujte neporušenost spotřebiče. V opačném případě kontaktujte prodejce a v instalaci nepokračujte.

Díly označené tímto symbolem lze zakoupit odděleně u specializovaných prodejců.

Díly označené tímto symbolem jsou volitelným příslušenstvím dodávaným pouze u některých modelů a lze je zakoupit na webových stránkách www.elica.com a www.shop.elica.com.

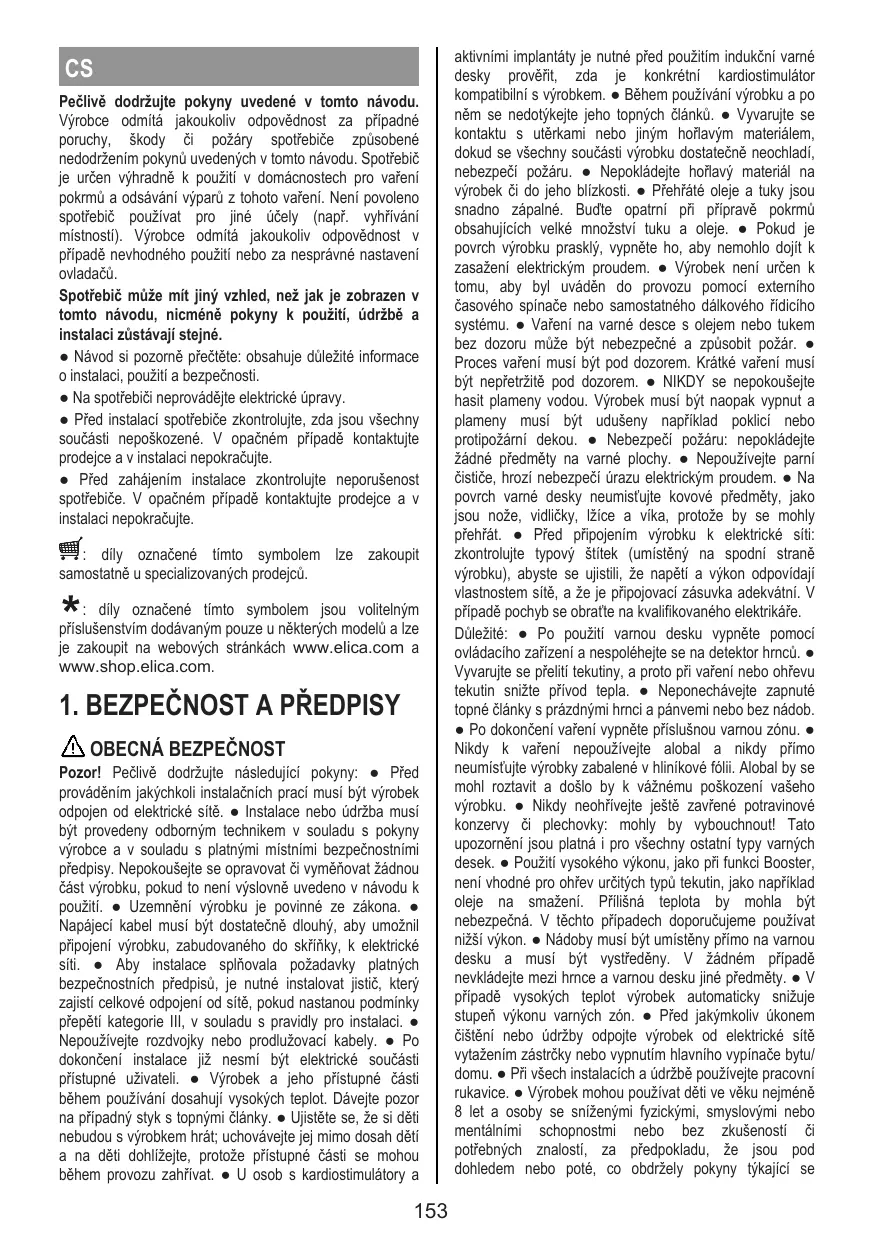

1. BEZPEČNOST A PŘEDPISY

OBECNÁ BEZPEČNOST

Pozor! Pečlivě dodržujte následující pokyny: Před prováděním jakýchkoli instalačních prací musí být výrobek odpojen od elektrické sítě. Instalace nebo údržba musí být provedeny odborným technikem v souladu s pokyny výrobce a v souladu s platnými místními bezpečnostními předpisy. Nepokoušejte se opravovat či vyměňovat žádnou část výrobku, pokud to není výslovně uvedeno v návodu k použití. Uzemnění výrobku je povinné ze zákona. Napájecí kabel musí být dostatečně dlouhý, aby umožnil připojení výrobku, zabudovaného do skříňky, k elektrické síti. Aby instalace splňovala požadavky platných bezpečnostních předpisů, je nutné instalovat jistič, který zajistí celkové odpojení od sítě, pokud nastanou podmínky přepětí kategorie III, v souladu s pravidly pro instalaci. Nepoužívejte rozdvojky nebo prodlužovací kabel. Po dokončení instalace již nesmí být elektrické součásti přístupné uživateli. Výrobek a jeho přístupné části během používání dosahují vysokých teplot. Dávejte pozor na případný styk s topnými články. Ujistěte se, že si děti nebudou s výrobkem hrát; ochovávejte je mimo dosah dětí a na děti dohlížejte, protože přístupné části se mohou během provozu zahřívat. U osob s kardiostimulátory a

Aktivními implantáty je nutné před použitím indukční varné desky prověřit, zda je konkrétní kardiostimulátor kompatibilní. Během používání výrobku a po něm se nedotýkejte jeho topných článků. Vyvarujte se kontaktu s utěrkami nebo jiným hořlavým materiálem, dokud se všechny součásti výrobku dostatečně neochladí, nebezpečí požáru. Nepokládejte hořlavý materiál na výrobek či do jeho blízkosti. Přehřáté oleje a tuky jsou snadno zapalné. Buďte opatrní při přípravě pokrmů obsahujících velké množství tuku a oleje. Pokud je povrch výrobku prasklý, vypněte jej, aby nemohlo dojít k zasažení elektrickým proudem. Výrobek není určen k tomu, aby byl uváděn do provozu pomocí externího časového spínače nebo samostatného dálkového řídicího systému. Vaření na varné desce s olejem nebo tukem bez dozoru může být nebezpečné a způsobit požár. Proces vaření musí být pod dozorem. Krátké vaření musí být nepřetržitě pod dozorem. NIKDY se nepokoušejte hasit plameny vodou. Výrobek musí být naopak vypnut a plameny musí být udušeny například poklicí nebo protipožární dekou. Nebezpečí požáru: nepokládejte žádné předměty na varné plochy. Nepoužívejte parní čistič, hrozí nebezpečí úrazu elektrickým proudem. Na povrch varné desky neumisťujte kovové předměty, jako jsou nože, vidličky, lžíce a víka, protože by se mohly přehřát. Před připojením výrobku k elektrické síti: zkontrolujte typový štítek (umístěný na spodní straně výrobku), abyste se ujistili, že napětí a výkon odpovídají vlastnostem sítě, a že je připojovací zásuvka adekvátní. V případě pochyb se obraťte na kvalifikovaného elektrikáře.

Důležité: Po použití varnou desku vypněte pomocí ovládacího zařízení a nespoléhejte se na detektor hrnců. Vyvarujte se přelití tekutiny, a proto při vaření nebo ohřevu tekutin snižte přívod tepla. Neponechávejte zapnuté topné články s prázdnými hrnci a pánvemi nebo bez nádob.

• Po dokončení vaření vypněte příslušnou varnou zónu. Nikdy k vaření nepoužívejte alobal a nikdy přímo nepokládejte výrobky zabalené v hliníkové fólii. Alobal by se mohl roztavit a došlo by k vážnému poškození vašeho výrobku. Nikdy neohřívejte ještě zavřené potravinové konzervy či plechovky: mohly by vybouchnout! Tato upozornění platí i pro všechny ostatní typy varných desek. Použití vysokého výkonu, jako při funkci Booster, není vhodné pro ohřev určitých typů tekutin, jako například oleje na smažení. Přílišná teplota by mohla být nebezpečná. V těchto případech doporučujeme používat nižší výkon. Nádoby musí být umístěny přímo na varnou desku a musí být vystředěny. V žádném případě nevkládejte mezi hrnce a varnou desku jiné předměty. V případě vysokých teplot výrobek automaticky sníží stupeň výkonu varných zón. Před jakýmkoliv úkonem čištění nebo údržby odpojte výrobek od elektrické sítě vytažením zástrčky nebo vypnutím hlavního vypínače bytu/domu. Při všech instalacích a údržbách používejte pracovní rukavice. Výrobek mohou používat děti ve věku nejméně 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo bez zkušeností či potřebných znalostí, za předpokladu, že jsou pod dohledem nebo poté, co obdržely pokyny týkající se

bezpečného používání výrobku a pochopily s tím související nebezpečí. Děti by měly být pod dohledem, aby si s výrobkem nehrály. Čištění a údržbu nesmí provádět děti bez dozoru. Pokud je výrobek používán současně s jinými spotřebiči na plyn nebo jiná paliva, místnost musí být dostatečně větrána. Výrobek musí být často čištěn zevnitř i zvenku (ALESPOŇ JEDNOU MĚSÍČNĚ), v každém případě dodržujte to, co je výslovně uvedeno v pokynech pro údržbu. Nedodržení postupů čištění výrobku a výměna či čištění filtrů vede k nebezpečí požáru. Vaření plamenem (flambování) je přísně zakázáno. Použití volných plamenů je nebezpečné pro filtry a mohlo by způsobit požár, a proto je třeba se ho v každém případě vyvarovat. Smažení se musí provádět pod kontrolou, aby se zabránilo vzplanutí přehřátého oleje. Pozor! Když je varná deska v provozu, přístupné části spotřebiče mohou být horké. Pozor! Výrobek nepřipojujte k elektrické síti, dokud není instalace zcela dokončena. Pokud jde o technická bezpečnostní opatření, která mají být přijata pro vypouštění výparů, přísně dodržujte ustanovení předpisů příslušných místních orgánů. Odsávaný vzduch nesmí být odváděn do potrubí, které je používáno pro vypouštění výparů ze zařízení fungujících na principu spalování plynu nebo jiných paliv. Nikdy nepoužívejte výrobek bez správně namontované mřížky! K montáži používejte pouze upevňovací šrouby dodané s výrobkem nebo, pokud nejsou součástí dodávky, zakupte vhodný typ šroubů. Použijte správnou délku pro šrouby, které jsou uvedeny v instalační příručce. Pokud tento výrobek a ostatní spotřebiče poháněné jinou energií než elektřinou pracují současně, nesmí podtlak v místnosti překročit 4 Pa (4 × 10-5 bar). Je důležité si tento návod uschovat, abyste do něj mohli kdykoli nahlédnout. V případě prodeje, předání nebo přemístění výrobku musí být návod vždy předán společně s ním.

BEZPEČNOST ELEKTRICKÉHO ZAPOJENÍ

• Odpojte výrobek od elektrické sítě. Instalace musí být provedena odborným a kvalifikovaným personálem, který je obeznámen s platnými předpisy pro instalaci a bezpečnost. Výrobce odmítá veškerou odpovědnost vůči osobám, zvířatům nebo věcem v případě nedodržení pokynů stanovených v této kapitole. Napájecí kabel musí být dostatečně dlouhý pro umožnění odstranění varné desky z pracovní plochy. Ujistěte se, zda napětí uvedené na výrobním štítku umístěném na spodní části výrobku odpovídá napětí místa, kde bude instalován. Nepoužívejte prodlužovací kabely. Elektrický kabel uzemnění musí být o 2 cm delší než ostatní kabely. V případě, že výrobek není vybaven napájecím kabelem, použijte pro výkon až 7200 Watt kabel s průřezem vodičů 2,5 mm²; zatímco pro vyšší výkon to musí být 4 mm². Teplota kabelu nesmí v žádném bodě překročit teplotu prostředí o 50 °C. Výrobek je určen pro trvalé připojení k elektrické síti, a proto proveďte připojení k elektrické síti prostřednictvím vícepólového spínače podle předpisů, který zajistí úplné odpojení od sítě, pokud nastane stav přepětí kategorie III, a který bude po instalaci snadno přístupný.
• Pozor! Výměna propojovacího kabelu musí být prováděna autorizovanou technickou asistenční službou nebo osobou s podobnou kvalifikací.
• Pozor! Před opětovným připojením okruhu k síťovému napájení funkční prověrkou vždy zkontrolujte, zda je napájecí kabel správně namontován.

POWER LIMITATION: výrobek je vybaven funkcí Power Limitation, která umožňuje nastavit maximální práh spotřeby (kW).

Nastavení musí být provedeno v okamžiku připojování výrobku k elektrické síti nebo při opětovném připojení této sítě (do následujících 2 minut). Dimenzujte ochranu elektrického systému podle zvolené úrovně omezení výkonu (Power Limitation). Pro postup nastavení Power Limitation se řiďte tímto návodem, částí Funkční princip.

SADA WINDOWS: Výrobek je navržen tak, aby bylo možné jej používat společně se sadou okenního senzoru Window (není dodávána výrobcem). Nastavením sady okenního senzoru Window (pouze v případě použití v režimu ODSÁVÁNÍ) odsávání vzduchu přestane pracovat pokaždé, když bude okno v místnosti, na které se sada aplikuje, zavřené. Elektrické připojení sady ke spotřebiči musí provést kvalifikovaný a specializovaný technický personál. Sada musí být certifikována odděleně podle bezpečnostních norem, které se vztahují na danou součást a její použití se spotřebičem. Instalace musí být pro domácí zařízení.

POZOR: kabelové zapojení sady, která má být připojena k výrobku, musí být součástí certifikovaného obvodu s bezpečným nízkým napětím (SELV). Výrobce tohoto spotřebiče není zodpovědný za žádné problémy, škody, požáry způsobené vadami nebo problémy chybné funkčnosti či nesprávné instalace sady.

BEZPEČNOST INSTALACE

• Elektrická i mechanická instalace musí být prováděna odborným personálem.
• Před zahájením instalace: Po vybalení výrobku zkontrolujte, zda nebyl během přepravy poškozen, a v případě jakýchkoli problémů kontaktujte prodejce nebo zákaznický servis, než přistoupíte k instalaci; Zkontrolujte, zda má zakoupený výrobek rozměry vhodné pro zvolenou oblast instalace; Zkontrolujte, zda se uvnitř balení (z důvodu přepravy) nenachází žádný doprovodný materiál (např. sáčky se šrouby, záruční listy atd.), v případě potřeby je třeba jej vyjmout a uchovat; Zkontrolujte také, zda je v blízkosti oblasti instalace k dispozici elektrická zásuvka.
• Příprava pracovní plochy pro zabudování:
• Výrobek nesmí být instalován na chladicí zařízení, myčky nádobí, sporáky, trouby, pračky a sušičky; Před nasazením varné desky proveďte veškeré řezné práce na skříňkách a pečlivě odstraňte hobliny nebo zbytky pilin. Výrobek je navržen pro zabudování do pracovní desky o tloušťce 2-6 cm v případě instalace TOP; 2,5-6 cm v případě instalace FLUSH.

Minimální vzdálenost mezi varnou deskou a stěnou musí být nejméně 5 cm od přední strany, nejméně 4 cm od boční strany a nejméně 50 cm od horních skříněk.

Pozn.: Navrhované vzdálenosti jsou orientační: při navrhování prostoru je třeba dodržovat pokyny výrobce kuchyně.

Pro optimalizaci instalace filtrace se doporučuje vytvořit v podstavci štěrbinu, do které lze zasunout komerční mřížku. Důležité: použijte jednosložkové lepidlo (S) s odolností teplotám až 250 °C; před instalací musí být lepené povrchy pečlivě očištěny, aby se odstranila jakákoli látka, která by mohla ohrozit jejich přilnavost (např. uvolňovací činidla, konzervační látky, tuky, oleje, prach, zbytky starých lepidel atd.); lepidlo se nanáší rovnoměrně po celém obvodu rámu; po přilepení nechte lepidlo zaschnout zhruba 24 hodin. - Pozor! Jestliže šrouby a úchytné prvky nebudou namontovány podle pokynů uvedených v tomto návodu, mohlo by dojít ke vzniku nebezpečí elektrické povahy. - Poznámka: pro správnou instalaci výrobku se doporučuje obalit trubky adhezivní páskou, která má následující vlastnosti: elastická fólie z měkkého PVC s adhezivní páskou na bázi akrylátu; odpovídající normě DIN EN 60454; nehořlavá; vynikající odolnost proti stárnutí; odolná proti změnám teploty; použitelná při nízkých teplotách.

LIKVIDACE PO UKONČENÍ ŽIVOTNOSTI

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/ES - UK SI 2013 Č. 3113, Odpadní elektrická a elektronická zařízení (WEEE).

Zajistěte řádnou likvidaci tohoto výrobku. Uživatel pomáhá předcházet možným negativním dopadům na životní prostředí a zdraví. Symbol na výrobku nebo v průvodní dokumentaci znamená, že s tímto výrobkem nesmí být nakládáno jako s domovním odpadem, ale musí být předán na příslušné sběrné místo pro recyklaci elektrických a elektronických zařízení. Zlikvidujte jej v souladu s místními předpisy pro likvidaci odpadu. Pro podrobnější informace o zpracování, sběru a recyklaci tohoto výrobku kontaktujte příslušné místní orgány, provozovatele sběru odpadu nebo prodejnu, ve které jste výrobek zakoupili.

PŘEDPISY

Spotřebič byl navržen, testován a vyroben v souladu s normami o:

• Bezpečnosti: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233; - Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2; - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

RADY PRO POUŽÍVÁNÍ

Rady pro správné používání spotřebiče za účelem snížení negativního dopadu na životní prostředí: Když začnete

vařit, zapněte spotřebič při minimální rychlosti a nechte ji zapnutou několik minut i po skončení vaření. Rychlost zvyšte pouze v případě velkého množství kouře a výparů, v náhlavých případech pomocí funkce Booster. Pro udržení dobré účinnosti systému minimalizace pachů je třeba v případě potřeby vyměnit uhlíkový filtr/uhlíkové filtry. Pro udržení dobré účinnosti tukového filtru je třeba ho v případě potřeby vyčistit. Pro optimalizaci účinnosti a minimalizaci hluku je třeba použít maximální průměr odtahového potrubí uvedený v tomto návodu.

2. POUŽITÍ

POUŽITÍ VARNÉ DESKY

Systém indukčního vaření je založen na fyzikálním jevu magnetické indukce. Základní charakteristikou tohoto systému je přímý přenos energie z generátoru do hrnce.

Výhody: Ve srovnání s elektrickými varnými deskami je vaše indukční varná deska: Bezpečnější: nižší teplo na skleněném povrchu. Rychlejší: kratší doba ohřevu pokrmu. Přesnější: varná deska okamžitě reaguje na vaše příkazy. Účinnější: 90 % spotřebované energie se přemění v teplo. Kromě toho je po odstranění hrnce z varné desky okamžitě přerušeno předávání tepla a nedochází k jeho zbytečnému rozptylování.

POUŽITÍ NÁDOB NA VAŘENÍ

Nádoby na vaření

Používejte pouze hrnce označené tímto symbolem.

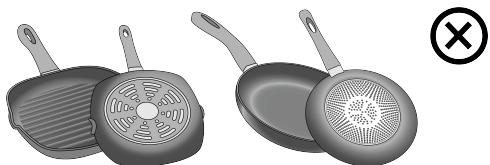

Důležité:

abyste zabránili trvalému poškození varné desky, nikdy nepoužívejte:

nádoby, jejichž dno není dokonale rovné; kovové nádoby se smaltovaným dnem; - nádoby s drsným spodkem, aby nedošlo k poškrábání povrchu desky; - nikdy nepokládejte teplé hrnce a pánve na povrch ovládacího panelu varné desky. - ne všechny hrnce vhodné pro indukci pracují efektivně kvůli dnu částečně vyrobenému z feromagnetického materiálu!! Při nákupu hrnců a pánví ověřte, zda: - dno je kompletně zhotovené z feromagnetického materiálu. V opačném případě bude snížena jak účinnost přenosu tepla, tak jeho rovnoměrnost, s teplotami povrchu pánve/hrnce nevhodnými pro vaření.

• dno neobsahuje hliník: nádobí se nezahřívá a induktory jej rovněž nemusí rozpoznat.

- dno není rovné nebo má drsný povrch. - zmenšují kontaktní plochu mezi induktorem a nádobím, snižují účinnost a zhoršují postup a výsledek vaření.

Původní nádoby

Pomocí jednoduchého magnetu můžete zkontrolovat, zda je materiál hrnce magnetický. Pokud hrnce nejsou magnetické, nejsou pro tento systém vhodné. Označení uvedená v předchozím odstavci platí také v tomto případě.

Doporučené průměry hrnců

DŮLEŽITÉ: Pokud hrnce nemají správnou velikost, varné zóny se nezapnou. Pro zjištění minimálního průměru hrnce, který má být použit, na každé jednotlivé zóně, nahlédněte do ilustrované části tohoto návodu.

- Úspora energie

Používejte hrnce a pánve s průměrem dna rovným průměru varné zóny; používejte pouze hrnce a pánve s plochým dnem; pokud je to možné, nechte během vaření hrnce přikryté pokličkou; zeleninu, brambory atd. vařte s malým množstvím vody, abyste zkrátili dobu vaření; používejte tlakový hrnec, který dále snižuje spotřebu energie a dobu vaření; hrnec umístěte do středu varné zóny nakreslené na varné desce.

POUŽITÍ ODSAVAČE PAR

Systém odsávání může být použit u verze s odsáváním s vnějším odvodem nebo vnitřním recirkulačním filtrem.

Navštivte webové stránky www.elica.com a www.shop.elica.com a zkontrolujte kompletní sortiment dostupných sad tak, abyste mohli provádět odlišné instalace, a to jak verze s filtrováním, tak s odsáváním.

Odsávací provedení:

Výpary jsou odváděny ven pomocí sad trubek (nakupují se samostatně). Připojte výrobek k trubkám a odvodním otvorům na stěně s průměrem stejným jako vývod vzduchu (připojovací příruba). Další informace o trubkách a jejich rozměrech najdete na stránce příslušenství v instalační příručce - Verze s odsáváním. Použití trubek a výpustných otvorů na stěně s menším průměrem vyvolá snížení sacího výkonu a drastický nárůst hluku. V takovém případě výrobce odmítá odpovědnost.

Pro dosažení maximální účinnosti sání: • Doporučuje se maximální délka trubek 7 lineárních metrů. • Doporučuje se použít maximálně dva 90° ohyby na celkových 7 lineárních metrů. - Vyhněte se drastickým změnám průřezu potrubí, vždy preferujte průřezy odpovídající Ø 150 mm (nebo obdélníkový 222 x 89 mm).

- Filtrační provedení:

Odsávaný vzduch bude filtrován přes speciální tukové filtry a pachové filtry a poté bude znovu přiváděn do místnosti. Výrobek je dodáván se vším potřebným pro standardní instalaci s vývodem vzduchu v čelní straně podstavce.

T.	Funkce
1	ON/OFF varné desksk/odsavače par pro varnou desku
2	Vyběr varněch zón / Displej varné zóny
3	Zvýšeni/sníženi stipné výkonu vařeni a rychlosti sání (výkonu)
	Zobrazení stipné výkonu vařeni a rychlosti sání (výkonu)
4	Aktivace Časovače „STAND ALONE“
	Displej: Časovač „STAND ALONE“ / Časovač varněch zón.
5	Zvýšeni/sníženi Času Časovače „STAND ALONE“ / Časovač varněch zón
6	Aktivace Časovače varněch zón
	Ukazatel aktiviho Časovače varněch zón
7	Aktivace Automatic Heat Up (automaticé zahrátí).
8	Aktivace funkce správce teploty Temperature Manager (Warming Function)
9	Pauza
10	Key Lock (zámek tlacitek)
11	Ukazatel aktiviho odsávače
	Aktivace ukazatele nasycení filtrù
12	Vyběr/aktivace odsávače
	Displej odsávače
	Displej nasyceni uhlikového/keramického filtrù - tukového filtrù
13	Reset nasycení filtrù
14	Aktivace automaticité fungke odsávače

UŽITEČNÉ INFORMACE PŘED POUŽITÍM

Veškeré funkce této varné desky byly navrženy tak, aby byly dodrženy nejpřísnější bezpečnostní předpisy. Z tohoto důvodu:

• Se některé funkce nebudou aktivovat nebo se budou automaticky deaktivovat, pokud se na varné ploše nebudou nacházet hrnce nebo pokud tyto hrnce nebudou správně umístěny. V jiných případech se aktivní funkce budou po uplynutí několika sekund automaticky deaktivovat, pokud zvolená funkce bude vyžadovat další nastavení, které nebude provedeno (např.: "Zapnutí varné desky" bez "Volby varné zóny" a "Provozní teplota", anebo "Funkce Lock" nebo funkce "Timer").

Nepřibližujte se k varné zóně, dokud displej nezhasne.

Pozor! V případě (například) dlouhodobého používání je možné, že se vypnutí varné zóny neprovede okamžitě, protože varná zóna bude ve fázi chlazení; na displeji varných zón se zobrazí symbol H, který bude signalizovat, že probíhá tato fáze. Nepřibližujte se k varné zóně, dokud

displej nezhasne.

DISPLAY JEDNOTLIVÝCH VARNÝCH ZÓN

Na displejích jednotlivých varných zón je uvedeno:

Funkce	Hodnota
Zapnutá varná zóna	0
Power Level (úroveñ yvkonu)	1...9-P
Residual Heat Indicator (ukazatel zbytkového tepla)	H
Pot Detector (detektor hrnce)	U
Funkce Bridge Zone aktivné	7
Funkce Temperature Manager (správice teploty) aktivné	0
Funkce Pauza	11
Funkce Automatic Heat UP (automaticézahráfí)	7

CHARAKTERISTIKY VARNÉ DESKY

Safe Activation (aktivace bezpečnosti): Výrobek se aktivuje pouze v případě, že jsou na varných zónách přítomny hrnce; proces ohřevu se nespustí nebo se přeruší v případě, že hrnce nebudou přítomny nebo budou odstraněny. Pot Detector (detektor hrnců): Výrobek automaticky detekuje přítomnost hrnců na varných zónách. Safety Shut Down (bezpečnostní vypnutí): Z bezpečnostních důvodů má každá varná zóna maximální dobu fungování, která závisí na nastaveném stupni výkonu. - Residual Heat Indicator (ukazatel zbytkového tepla)

Při vypnutí jedné nebo více varných zón je přítomnost zbytkového tepla signalizována zvláštním vizuálním signálem na displeji odpovídající zóny pomocí symbolu H.

POUŽITÍ VARNÉ DESKY

Poznámka: Pro aktivaci jakékoliv funkce je nejprve třeba aktivovat požadovanou zónu. Zapnutí

Dotkněte se krátce (jemným dotykem) ① ON/OFF (1)

varné desky/odsavače: symbol ① se rozsvítí; při prodlouženém dotyku: všechny dostupné funkce se krátce zobrazí a následně zůstanou aktivní pouze hlavní z nich; ostatní budou k použití, pokud budou aktivovány následně během použití zařízení.

DŮLEŽITÉ: všechny dostupné funkce budou podsvíceny slabým světlem, které se zintenzivní pouze ve chvíli, kdy budou aktivovány.

Stiskněte znovu pro vypnutí

Poznámka: Tato funkce má přednost před všemi

ostatními funkcemi.

Výběr varných zón

Dotkněte se (stiskněte) oblasti Výběru/Displeje (2) odpovídající požadované varné zóně.

Deska má 9 úrovní výkonu, dotkněte se a posouvejte prsty po Výběrové liště (3):

doprava pro zvýšení stupně výkonu; doleva pro snížení stupně výkonu.

Nastavený stupeň výkonu se zobrazí v oblasti Výběru/Displeje (2).

Power Booster (Posilovač výkonu)

Výrobek je vybaven přídavným stupněm výkonu (vyšším než stupeň 9), který zůstane aktivní po dobu 5 minut a poté se výkon navrátí na předchozí stupeň.

Dotkněte se a posouvejte prsty po Výběrové liště (3) (za stupeň 9) a aktivujte funkci Power Booster (posilovač výkonu). Stupeň Power Booster (posilovač výkonu) je označen v oblasti Výběru/Displeje (2) symbolem.

• Časovač varných zón

Funkce časovače varných zón je odpočítávání, které lze nastavit, i současně, na každé varné zóně. Na konci nastaveného období se varné zóny automaticky vypnou a uživatel je upozorněn speciálním zvukovým signálem.

Aktivace funkce časovače varné zóny

Dotkněte se (stiskněte) oblasti Výběr/Displej (2) (power level jiný než nula) - Stiskněte (6) odpovídající varné zóně - Použijte symboly — + (5) pro nastavení doby trvání časovače, který se zobrazí v Zóně/Displeji (4); během nastavování symbol (L) bude blikat.

Poznámka: počkejte 10 sekund, aniž byste stiskli jiný ovládací prvek, dokud se nespustí Časovač varné zóny.

Poznámka: opětovným dlouhým stisknutím (6) se časovač varné zóny resetuje.

V případě potřeby zopakujte operaci pro více varných zón:

každá varná zóna může mít nastavený jiný Časovač; na displeji (4) bude zobrazeno odpočítávání aktuálně vybrané varné zóny;Pokud není vybrána žádná zóna, stisknutím displeje (4) se zobrazí odpočítávání Časovač STAND ALONE. Režim zobrazení odpočítávání je stejný jako Časovač STAND-ALONE (viz odstavec Časovač STAND ALONE přítomný ve webové verzi této příručky).

Když časovač dokončí odpočítávání, zazní zvukový signál a varná zóna se vypne.

Pro vypnutí časovače:

• zvolte varnou zónu (2), nastavte dobu trvání časovače 0.00 pomocí +(5).

Power Limitation (omezení výkonu)

Funkce Power Limitation (omezení výkonu) umožňuje nastavit provoz výrobku tím, že omezí maximální spotřebu a nastaví výkon spotřeby všech aktivních varných zón tak, aby celková spotřeba desky nepřekročila maximální nastavený stupeň spotřeby.

Poznámka: nastavení musí být provedeno při vypnuté

desce, bez stisknutí tlačítka ① ON/OFF (1), ve chvíli připojení varné desky k elektrické síti, nebo při opětovném připojení samotné elektrické sítě, během následujících 2 minut.

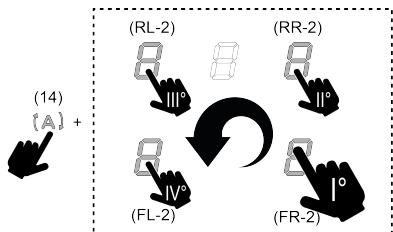

Pro nastavení Power Limitation (omezení výkonu):

• stiskněte (A) (bude blikat pouze během prvních 2 minut od napájení výrobku)
• při stálém stisku (A) stiskněte postupně všechny oblasti Výběru/Displeje (2) varných zón proti směru hodinových ručiček, počínaje od přední zóny vpravo (FR), při každém stisknutí zazní krátký zvukový signál, poté, co stisknete všechny displeje (2), můžete tlačítko uvolnit:

následně se na displeji (2) na zadní zóně vlevo (RL) zobrazí ve střídavém sledu symboly a označí tak možnost provedení nastavení. Zvolte displej (RL-2) a posouvejte prsty po Výběrové liště (3), dokud se na displeji nezobrazí symboly aO; Na displeji (FL-2) se objeví stávající nastavení s hodnotami v tabulce:

zobrazená hodnota	Výkon (Kw)
0	7,4 Kw (výchoźí nastaveni)
1	4,5 Kw
2	3,1 Kw

Pro změnu nastavení Power Limitation (omezení výkonu):

• stiskněte displej (FL-2) a posouvejte prsty po Výběrové liště (3), pro

výběru stiskněte tlačítko ① ON/OFF (1) na 2 sekundy; bude vydán delší zvukový signál na potvrzení provedeného nastavení.

- Bridge Zones (Zóny přemostěné)

Varné zóny jsou díky funkci Bridge schopny fungovat kombinovaně a vytvářet jednu společnou zónu se stejným stupněm výkonu. Tato funkce umožňuje rovnoměrné vaření i v pekáčích a pánvích velkých rozměrů.

Přední varnou zónu je možné používat v kombinaci s příslušnou zadní zónou (informace o tom, které zóny mají tuto funkci, naleznete v obrazové části této příručky).

Pro aktivaci funkce Bridge:

• zvolte současně dvě varné zóny, které chcete použít

·na displeji (2) "zadní" varné zóny se objeví symbol - pomocí Výběrové lišty (3) lze nastavit provozní stupeň (výkon), který se zobrazí na displeji (2), „přední“ zóny. Pro deaktivaci funkce Bridge stačí zopakovat stejný postup jako při její aktivaci.

Poznámka: časovač varné zóny, aktivovaný během funkce Bridge, způsobí automatické vypnutí obou varných zón; ty budou v tomto případě považovány za jedinou společnou oblast.

Key Lock (zámek tlačítek)

Key Lock umožňuje zamknout nastavení desky, čímž se zabrání náhodným úpravám a změnám, a ponechají se aktivní již nastavené funkce.

Aktivace:

• stiskněte (10). Zopakujte operaci pro deaktivaci.

Poznámka: pokud je během aktivního zámku tlačítek Key

Lock stisknuta nějaká jiná funkce, symbol bude blikat na znamení, že je daná funkce používána, a v případě potřeby použití desky musí být deaktivována.

Automatic Heat UP (automatické zahřívání)

Funkce Automatic Heat UP umožňuje rychlejší dosažení nastaveného výkonu; tato funkce má tu výhodu, že je vaření rychlejší, ale bez rizika spálení jídla, protože teplota nepřevyšuje teplotu nastaveného stupně. Tato funkce je dostupná pro úrovně výkonu od do

Aktivace:

• u zapnuté varné zóny stiskněte (7), na displeji (2) se zobrazí blikající, které se střídá s nastaveným výkonem varné zóny.

Zvýšení stupně výkonu varné zóny: funkce automatického ohřevu Automatic Heat Up zůstane aktivní s novým nastavením teploty;

Snížení stupně výkonu varné zóny: funkce automatického ohřevu Automatic Heat Up se deaktivuje.

Poznámka: při zvolení současně jiné varné zóny

podsvícení symbolu (7) znovu zeslábne a bude se tak moci přistoupit, i pro tuto zónu, k aktivaci funkce; v každém případě funkce zůstane aktivní v zóně, ve které již byla nastavena, jak je označeno na displeji (2).

Pauza

Funkce Pauza umožňuje pozastavit každou aktivní funkci na desce uvedením výkonu vaření na nulu.

Aktivace:

• stiskněte (9), zobrazí se blikající symbol /na displeji (2) Pro deaktivaci funkce: stiskněte (9), Vyberová lista (3) se rozsvítí
• stiskněte/posouvejte prsty po Vyberové listě (3) pro deaktivaci funkce.

Poznámka: deaktivace obnoví podmínky desky před pauzou, deska pokračuje v provozu se stejnými nastaveními, které byly provedeny dříve.

Poznámka: Pokud po 10 minutách funkce Pauza nebude deaktivována, deska se automaticky vypne.

Poznámka: funkce Pauza nemá vliv na odávání.

- Časovač „STAND ALONE“

Funkce Časovače (Timer) je odpočítávání nezávislé na varných zónách (a odsávací zóně).

Časovač se aktivuje stisknutím zóny/displej (4).

Použijte symboly — + (5) pro nastavení doby trvání časovače, která se zobrazí v Zóně/Displeji (4).

Poznámka: počkejte 10 sekund, aniž byste stiskli jiný ovládací prvek, dokud nezačne odpočítávání.

Časovač lze nastavit na maximum 1 hodinu a 59 minut. V Zóně/Displeji (4) se zobrazí zbývající čas; po ukončení odpočítávání bude vydán zvukový signál.

Poznámka: Když je odpočítávání menší než 10 minut, na časovači se objeví plovoucí bod za prvním číslem.

Zobrazená hodnota	Zbyly Čas
135	1 hod a 35 min
135	1 min a 35 s

Pro vypnutí časovače:

• zvolte Zónu/Displej (4), nastavte dobu trvání časovače na nulu (0.00) pomocí — + (5).
• Temperature Manager (správce teploty)

Temperature Manager (správce teploty) je ovládací funkce, která umožňuje udržovat konstantní teplotu na optimalizovaném stupni výkonu; ideální pro udržování již hotových pokrmů teplých. Funkce Temperature Manager

se aktivuje při prvním stisknutí tlačítka (8).

Na displeji (2) zóny, která pracuje ve funkci Temperature

Manager (správce teploty) se objeví symbol.

Poznámka: při zvolení současně jiné varné zóny podsvícení symbolu (8) znovu zeslábne a bude se tak moci přistoupit, i pro tuto zónu, k aktivaci funkce; v každém případě funkce zůstane aktivní v zóně, ve které již byla nastavena, jak je označeno na displeji (2).

Znovu stiskněte (8) pro deaktivaci a vypnutí, dokud se zobrazený symbol na displeji (2) nedostane na nulu.

Poznámka: v případě více zón pracujících ve funkci správce teploty Temperature Manager (Warming Function) zvolte nejprve požadovanou zónu pomocí Zóny Výběru (2); funkci lze aktivovat také pomocí Výběrové lišty (3), posunutím Power Level na.

POUŽITÍ ODSAVAČE PAR

Zapnutí systému odsávání:

Zapněte desku, jak je uvedeno v kapitole "Zapnutí" v "Použití varné desky"; - Otevřete klapku, dotkněte se Zóny výběru (12) pro aktivaci systému odsávání.

Poznámka: Zóna odsávání je vybavena mechanickou rotující klapkou FLAP (klapku). Před zapnutím odsavače je nutné otevřít klapku pro aktivaci systému odsávání. Odsavač par je vybaven senzorem, který při zapnutém odsávání, pokud je FLAP (klapka) zcela zavřená, automaticky zastaví motor. V odsávání je pokračováno pouze, když je FLAP znovu otevřen. Viz také pokyny v ilustrované části tohoto průvodce.

Rychlost (výkon) odsávání:

Odsavač je vybaven 4 úrovněmi rychlosti (výkonu) od do

Dotkněte se a posouvejte prsty podél Výběrové lišty (3): doprava pro zvýšení stupně výkonu, doleva pro snížení stupně výkonu.

Poznámka: Nastavený stupeň výkonu se zobrazí v oblasti Výběru/Displeje (12)

Power Booster (Posilovač výkonu)

Odsavač je vybaven jedním přídavným stupněm, který se nazývá Power Booster s nastaveným časem s dobou trvání 5 minut.

Zvolte dotykem a posouváním prstu podél Výběrové lišty (3) (až za mez stupně), zobrazí se tento blikající symbol.

Když jsou varné zóny vypnuty, odsavač par přizpůsobí sací rychlost a postupně ji snižuje tak, aby se odstranily zbytky výparů a pachů.

Poznámka: Pokud jsou během automatického provozu zvoleny na Výběrové liště (3) rychlosti od do, automatický provoz se přeruší; Pokud se zvolí Power Booster, automatický provoz opět nabehne po nastaveném čase, mezitím symbol A bude blikat.

Poznámka: v případě vypnutí desky s aktivním automatickým provozem proběhne vypnutí odsavače automaticky a postupně.

- Indikátor nasycení filtru

Odsavač par oznamuje, kdy je třeba provést údržbu filtrů: Uhlíkové proti zápachové/keramické filtry, FILTR (13) se zapne

Tukový filtr FILTR (13) se zapne a bliká

Poznámka: tato funkce je ve výchozím nastavení vypnuta (pro její zapnutí se řiďte odstavcem „Aktivace indikátorů nasycení filtrů")

- Reset nasycení filtrů

Po ukončení údržby filtru (tukových a/nebo uhlíkových/ keramických) dlouze stiskněte FILTR (13); po vypnutí se opět spustí odpočítávání indikátoru.

Aktivace indikátoru nasycení filtru

Poznámka: Tento indikátor je normálně deaktivován. Chcete-li jej aktivovat, postupujte následujícím způsobem:

• zapněte odsávací desku ① s vypnutým odsávacím motorem a varnými zónami stiskněte zónu výběru (12) · dlouze stiskněte HOOD (11), dokud se na displeji (12) nezobrazí střídavě blikající písmena a

E = uhlíkové proti zápachové/keramické filtry; tukový filtr;

UHLÍKOVÉ PROTI ZÁPACHOVÉ/KERAMICKÉ FILTRY

stiskněte displej (12), když se objeví písmeno stiskněte FILTR (13), stálé světlo. - znovu dlouze stiskněte HOOD (11) pro potvrzení aktivace indikátoru

uhlíkových proti zápachových/keramických filtrů.

TUKOVÝ FILTR

• stiskněte displej (12), když se objeví písmeno stiskněte FILTR (13), blikající světlo.
• znovu dlouze stiskněte HOOD (11) pro potvrzení aktivace indikátoru tukového filtru.

Stupečný výkonu		Typ vařeni	Použití (na základě zkušeností a zvyků prí vařeni)
Max.výkon	8	Rychlé ohřivání	zvyšeni teploty jidla v krátém Čase až k rychlému varu v připadě vody nebo rychlému ohřevu varních tekutin
	8.9	Smaženi - vařeni	restovány, zahájení vařeni, smaženi zmrazeních vyrobků, rychlé vřeni
Vysoký výkon	8.8	Opěkáni - smaženi - vařeni - grilování	restovány, udrženi vařeni ve vroucí vodě, vařeni a grilovány (po krátkou dobu, 5-10 minut)
	6.8	Opěkáni - vařeni - dušeni - smaženi - grilování	restovány, udrženi mímého vařeni ve vroucí vodě, vařeni a grilovány (po středné dlouhou dobu, 10-20 minut), předehřívány príslušenstvi
Středné vysoký výkon	8.5	Vařeni - dušeni - smaženi - grilování	duženi, udrženi cítilévo vařeni ve vroucí vodě, vařeni (po dlouhou dobu), zářečné promichény těstovin
	3.9	Vařeni - prěvedenyí k varu - zahuštěné - zářečné promichány	delšívařeni (rýze, omáčky, pečěné, ryby) v prítomnosti prídavních tekutin (např. voda, vino, vyvar, mléko), zářečné promichény těstovin
	3.8	Vařeni - prěvedenyí k varu - zahuštěné - zářečné promichány	dlouhodobé vařeni (objemy meně než litr: rýze, omáčky, pečěné, ryby) v prítomnosti prídavních tekutin (např. voda, vino, vyvar, mléko)
Nizký výkon	1.2	Rozpoustěné - rozmrazovány - udžovány v teple - zářečné promichány	rozpústěné másla, jemné Rozpustěné Čokolády, Rozmrazovány malých výrobků
	7	Rozpoustěné - rozmrazovány - udžovány v teple - zářečné promichány	udžovány teplých malých porci Čerstve uvařeného jidla nebo udržovány teplého servirovaciho nádobí a zářečné promichány rizota
OFF	0	Opěrná plocha	Varná deska je v pohotovostní nebo vypnuté poloze (prīpadné zbytkové teplo po ukončeni vařeni je signalizováno H-L-O)

4. ÚDRŽBA

Pozor! Před zahájením jakéhokoli úkonu čištění nebo údržby se ujistěte, že jsou varné zóny vypnuté a že nesvítí kontrolky signalizující teplotu.

Informace o údržbě výrobku naleznete na obrázcích na konci instalace označených tímto symbolem.

ÚDRŽBA VARNÉ DESKY

Čištění indukční desky

Varnou desku je třeba po každém použití vyčistit.

Důležité:

• Nepoužívejte abrazivní houbičky a drátěnky. Při jejich používání by časem mohlo dojít k poškození skla. Nepoužívejte dráždivé chemické čisticí prostředky, jako jsou spreje na trouby nebo odstraňovače skvrn.
• NEPOUŽÍVEJTE PARNÍ ČISTIČE!!!

Po každém použití nechte desku vychladnout a odstraňte z ní připálené pokrmy a skvrny po zbytcích pokrmů. Cukr nebo potraviny s vysokým obsahem cukru by mohly způsobit poškození varné desky, a je tedy třeba je

okamžitě odstranit. Sůl, cukr a písek by mohly poškrábat povrch skla. Používejte měkký hadřík, papírové utěrky nebo speciální přípravky pro čištění desek (postupujte podle pokynů výrobce).

Čištění sběrné vaničky tekutin:

V případě náhodného a hojného úniku tekutin z hrnců je možné zasáhnout vypouštěcím ventilem umístěným ve spodní části výrobku tak, aby se odstranily veškeré zbytky a zajistila se maximální hygienická bezpečnost.

Pro úplnější a důkladnější čištění je možné úplně odmontovat spodní nádrž.

Čištění kovové mřížky:

Mřížku je třeba mýt ručně horkou vodou a neutrálním čisticím prostředkem a opatrně vysušit, aby nedošlo k oxidačním jevům.

ÚDRŽBA ODSAVAČE PAR

Pro čištění používejte VÝLUČNĚ hadřík navlhčený neutrálními čisticími prostředky.

NA ČIŠTĚNÍ NEPOUŽÍVEJTE NÁŘADÍ NEBO NÁSTROJE!

Vyvarujte se používání přípravků, které obsahují abrazivní látky. NEPOUŽÍVEJTE ALKOHOL!

Zadržuje tukové částice pocházející z vaření.

Je třeba ho mýt jednou za měsíc (nebo když systém indikující nasycený filtr označí tuto nutnost) neagresivními čisticími prostředky, ručně nebo v myčce při nízkých teplotách a v krátkém cyklu. Při mytí v myčce se kovový tukový filtr může odbarvit, ale jeho filtrační charakteristiky se absolutně nemění.

XB Údržba filtru s aktivním uhlím - Keramické (Pouze pro filtrační provedení):

Zadržuje nepříjemné pachy pocházející z vaření. Výrobek je vybaven sadou pachových filtrů.

K nasycení pachových filtrů dochází po víceméně delším používání v závislosti na typu vaření a pravidelnosti čištění tukového filtru. Pachové filtry lze tepelně regenerovat každé 2-3 měsíce v předehřáté troubě při 200°C po dobu 45 minut. Správná regenerace zajišťuje stálou filtrační účinnost po dobu 5 let.

Pozor! Neumisťujte filtry na dno trouby, ale položte je na plech a umístěte je do střední výšky.

5. SERVIS

TABULKA VYHLEDÁVÁNÍ ZÁVAD

Informačné kód	Popis	Možné příčiny	Rešeni
E·C	Zóna ovladaců se vypíná kvúli prěfliš vytoké teplôtě	Vnitřní teplota elektronických součástí je prěfliš vytoká	Před opětným použitím počkejté, dokud deska nevychladne
E·J	Nevhodná nádoba	Ztráta magnetických vastností	Odstraťhe hrnec
E·S	Problémy komunikace mezi uživatelským rozhraním a indukčním modulém	Modul není napájen; napájecí kabel není správně připojen nebo je vadné	Odpojte varnou desku od elektrické sítě a zkontrolujte připojeni
Při všech ostatnič chybových signalizacích	Kontaktujte oddělení technického servisu a nahlaste chybový kód

SERVISNÍ STŘEDISKO

Před kontaktováním servisního oddělení 1. Zkontrolujte, zda problém nemůžete vyřešit sami podle pokynů uvedených v "Vyhledávání závad". 2. Vypněte a znovu zapněte přístroj a zkontrolujte, zda závada přetrvává.

Pokud po těchto kontrolách závada bude přetrvávat, kontaktujte nejbližší servisní středisko.

Páry se odčerpávají směrem ven pomocí série trubek (kupují se samostatně). Výrobek připojte k trubkám a vypouštěcím otvorům na stěně s průřezem ekvivalentním výstupu vzduchu (spojovací příruba). Více informací o trubkách a jejich velikosti najdete na stránce týkající se příslušenství v návodu na montáž - odsávací verze. Použití trubek a vypouštěcích otvorů na stěně s menším průřezem způsobí snížení odsávacích výkonů a značné zvýšení hlučnosti. Proto odmítáme jakoukoli zodpovědnost.

Abyste dosáhli maximální účinnost odsávání: Doporučuje se maximální délka lineárního potrubí 7 metrů. Doporučuje se na celkové délce 7 lineárních metrů použít maximálně dvě 90° kolena. Zabráňte drastickým změnám průměru potrubí, přičemž vždy upřednostněte průřez rovnající se 150 mm (nebo obdélníkový 222 x 89 mm).

- Filtrační verze:

Nasátý vzduch se bude filtrovat pomocí vhodných

- Safety Shut Down (Bezpečnostní vypnutí)

Poznámka: Na aktivaci kterékoliv funkce je potřeba nejdříve aktivovat požadovanou zónu

Zapnutí

Nastavená úroveň výkonu se zobrazí v oblasti Výběru/Displeje (2)

- Power Booster (zvýšení výkonu)

Po skončení odpočítávání zazní zvukový signál a varná zóna se vypne.

• vyberte varnou zónu (2)

nastavte trvání času vaření na 0.00, pomocí + (5).

Power Limitation (Obmezení výkonu)

• Zvoľte displej (RL-2) a následne sa posúvajte na lište výberu (3), až kým sa na displeji nezobrazia symboly C a B;

Na displeji (FL-2) sa zobrazí aktuálne nastavenie s hodnotami v tabuľke:

zobrazená hodnota	Výkon (kW)
0	7,4 kW (predvolené nastavenie)
1	4,5 kW
2	3,1 kW

Pre zmenu nastavenia Power Limitation:

• Stlačte displej (FL-2) a následne sa posúvajte na lište výberu (3), pre

Poznámka: aby sa odpočítavanie spustilo, počkajte 10 sekúnd bez stlačenia iného ovládacieho prvku.

Časovač sa môže nastaviť až po maximálne 1 hodinu a 59 minút. V Zóna/Displej (4) sa zobrazí zostávajúci čas, po dokončení odpočítavania zaznie zvukový signál.

Stlačte znovu (8) pre deaktiváciu a vypnutie, kým sa nedostanete na úroveň zobrazenú na displeji (2) v.

Rýchlosť (výkon) odsávania:

Odsávač je vybavený 4 úrovňami rýchlosti (výkonu) od do

Jemne sa dotknite a posúvajte prstami po lište výberu (3): smerom doprava na zvýšenie úrovne výkonu, smerom doľava na zníženie úrovne výkonu.

Poznámka: Nastavená úroveň výkonu sa zobrazí v oblasti Výberu/Displeja (12)

Power Booster (zvýšenie výkonu)

Automatická prevádzka

Na deaktiváciu úkon zopakujte.

Zápachový filter uhlíkový/keramický FILTER (13) sa zapne, tukový filter FILTER (13) sa zapne a bliká

Pri jeho aktivácii postupujte nasledovne:

F = zápachové filtre uhlíkové/keramické; G = tukový filter;

ZÁPACHOVÉ FILTRE UHLÍKOVÉ/KERAMICKÉ

• stlačte displej (12) vo chvíli, keď sa objaví písmeno
• stlačte FILTER (13) stále svetlo.
• znovu dlho stlačte HOOD (11) pre potvrdenie aktivácie indikátora zápachových filtrov uhlíkových/keramických.

TUKOVÝ FILTER

• Nepoužívajte abrazívne hubky, drôtenky. Ich použitie, po čase, by mohlo zničiť sklo. Nepoužívajte dráždivé chemické čistiace prostriedky, ako sú spreje pre rúry alebo odstraňovače škvŕn.
• NEPOUŽÍVAJTE PARNÉ ČISTIČE !!!

Po každom použití nechajte varnú dosku vychladnúť a

čistiacim prostriedkom a starostlivo osušiť, aby ste zabránili oxidáciám.

ÚDRŽBA ODSÁVAČA

- Čistenie odsávača :

Na čištění používejte VÝHRADNĚ IBA hadru navlhčenou neutrálními tekutými čisticími prostředky.

NA ČIŠTĚNÍ NEPOUŽÍVEJTE NÁŘADÍ ANI NÁSTROJE!

Nepoužívejte produkty obsahující abrazivní látky.

NEPOUŽÍVEJTE ALKOHOL!

Údržba protitukových filtrů:

nízkých teplotách a krátkém cyklu. Při umývání v myčce nádobí se protitukový filtr může odbarvit, ale jeho filtrační vlastnosti se absolutně nezmění.

B Údržba filtru s aktivním uhlím - keramický (pouze pro filtrační verzi):

Informaty kód	Opis	Možné pričiny	Riešenie
E·2	Zóna príkazov sa vypne z dóvo-du prilíš vysokej teploty	Vnútorná teplota elektronicích Častí je prilíš vysoká	Pred dalíším použítím počkajte, kým varná doska vy-chladne
E·3	Nevhodná nádoba	Strata magnetických vastností	Odstránty hrniec
E·5	Komunikačné problémy medzi uživotěským Rozhráním a in-dukčnám modulom	Do modulu sa nedostáva elektrický prúd; napájací kábel nebol pripojený správné alebo je poškodený	Odpojte varnú dosku od siete a skontrolujte pripo-jenie
Pre věsteký signalizácie chyby	Zavolajte asistenčné technicků službu a oznámte kód chyby

ASISTENČNÁ SLUŽBA

Před skontaktováním se s Asistenční službou

1. Zkontrolujte, zda můžete problém vyřešit sami na základě bodů popsaných v „Vyhledávání poruch“. 2. Vypněte a zapněte zařízení, abyste zjistili, zda se problém vyřešil.
