Termék típusa	Indukciós főzőlapos páraelszívó
Márka	Thomson
Modell	THIH60
Méretek (L x P)	60 x 52 cm (hozzávetőleges)
Elektromos tápellátás	220-240 V ~ 50/60 Hz
Maximális összteljesítmény	7,4 kW (állítható 4,5 kW-ra vagy 3,1 kW-ra)
Főzőzónák száma	4 indukciós zóna
Elszívási sebességek száma	4 sebesség + booster (5 perc)
Elszívás típusa	Elszívó (külső elvezetés) vagy szűrős (belső recirkuláció)
Zsírszűrő	Fém, mosogatógépben mosható
Aktívszén szűrő	Újrahasznosítható sütőben (200°C, 45 perc) 2-3 havonta
Főzőlap funkciói	Power Booster, Bridge, Automatic Heat Up, Temperature Manager, Pause, Timer, Key Lock
Elszívó funkciói	Automatikus működés, szűrő telítettség jelző
Biztonság	Edényérzékelés, automatikus leállás, gombzár, maradékhő jelző
Felület anyaga	Kerámia üveg
Beszerelés	Beépítés munkalapba (vastagság 2-6 cm); szükséges egy univerzális kapcsoló
Tisztítás	Minden használat után tisztítani; ne használjon gőztisztítót vagy súrolószivacsot
Javíthatósági index	Nincs meghatározva
Súly	Nincs meghatározva
Energiaosztály	Nincs meghatározva

Gyakran ismételt kérdések - THIH60 THOMSON

Hogyan telepítsem a THIH60 elszívót?

A telepítést szakképzett szakembernek kell elvégeznie. Ellenőrizze, hogy a munkalap vastagsága 2-6 cm. A terméket be kell építeni és egy univerzális kapcsolón keresztül kell csatlakoztatni a hálózathoz. Tartsa be a minimális távolságokat: 5 cm elöl, 4 cm oldalt és 50 cm a bútorok felett.

Milyen típusú edényeket használjak az indukciós főzőlapon?

Csak ferromágneses aljú edényeket használjon (mágnessel ellenőrizhető). Az aljának laposnak, alumíniummentesnek és a főzőzónához illő átmérőjűnek kell lennie. A nem megfelelő edényeket a készülék nem érzékelheti.

Hogyan tisztítsam az elszívó szűrőit?

A zsírszűrő fém szűrő mosogatógépben (rövid ciklus, alacsony hőmérséklet) vagy kézzel tisztítható. Az aktívszén szűrő sütőben 200°C-on 45 perc alatt regenerálható 2-3 havonta. Tisztítsa meg a folyadékgyűjtő edényt, és használjon puha ruhát a főzőlaphoz.

Mit tegyek, ha a főzőlap nem kapcsol be?

Először ellenőrizze, hogy a tápkábel csatlakoztatva van-e, és a főkapcsoló be van-e kapcsolva. Győződjön meg arról, hogy egy megfelelő edény van a zónán. Ha hibakód jelenik meg (pl. E2, E3, E5), kapcsolja ki a főzőlapot, és várjon néhány percet. Tekintse meg a kézikönyv hibadiagnosztikai táblázatát.

Hogyan aktiváljam a gombzárat (Key Lock)?

Nyomja meg a Key Lock gombot (10). Egy villogó szimbólum jelzi, hogy a funkció aktív. Kikapcsoláshoz nyomja meg újra. Ez megakadályozza a beállítások véletlen megváltoztatását.

Használhatom az elszívót külső elvezetés nélkül?

Igen, szűrős változatban. A levegő szénszűrőkön keresztül recirkulál. A termékhez tartozik egy készlet az elülső elvezetéshez a lábazatban. Más konfigurációkhoz is vásárolhat tartozékokat.

Hogyan állítsam be a teljesítménykorlátozást (Power Limitation)?

A főzőlap kikapcsolt állapotában, a bekapcsolást követő 2 percen belül nyomja meg hosszan az A gombot, majd válassza ki a zónákat sorrendben. Válassza ki a maximális teljesítményt (alapértelmezett 7,4 kW, vagy 4,5 kW / 3,1 kW). Erősítse meg az ON/OFF gombbal.

Mit jelent a H szimbólum a kijelzőn?

A H szimbólum maradékhőt jelez. A zóna még forró a kikapcsolás után is. Ne érintse meg a felületet, amíg a szimbólum el nem tűnik.

Hogyan használjam az Automatic Heat Up funkciót?

Kapcsoljon be egy főzőzónát, majd nyomja meg a Automatic Heat Up gombot (7). A főzőlap gyorsan felmelegszik a beprogramozott szintre (1-8 szintig elérhető). Kikapcsoláshoz csökkentse a teljesítményt vagy nyomja meg újra.

Mit tegyek, ha folyadék kerül a főzőlapra?

Kapcsolja ki a főzőlapot, és várja meg, amíg lehűl. Törölje le puha ruhával. Nagyobb kiömlés esetén használja a készülék alatti leeresztőcsapot, vagy vegye ki a gyűjtőedényt a teljes tisztításhoz.

HASZNÁLATI ÚTMUTATÓ THIH60 THOMSON

SK Varovania a inštalácia | HU Felszerelési és használati utasítás | BG Инструкция за монтаж и употреба

RO Instrucțiuni de montaj și utilizare | RU Инструкция по монтажу и эксплуатации

UK Інструкція з монтажу та експлуатації | KK Монтаждау мен пайдалану нұсқаулығы

ET Paigaldus- ja kasutusjuhend | LT Montavimo ir naudojimosi instrukcija

LV Ierīkošanas un izmantošanas instrukcija | SR Uputstva za montažu i upotrebu | SL Opozorila in namestitev

HR Uputstva za montažu i upotrebu | TR Montaj ve kullanım talimatları | AR

EN WATCH THE INSTALLATION VIDEO

IT GUARDA IL VIDEO DI INSTALLAZIONE

FR REGARDEZ LA VIDÉO D'INSTALLATION

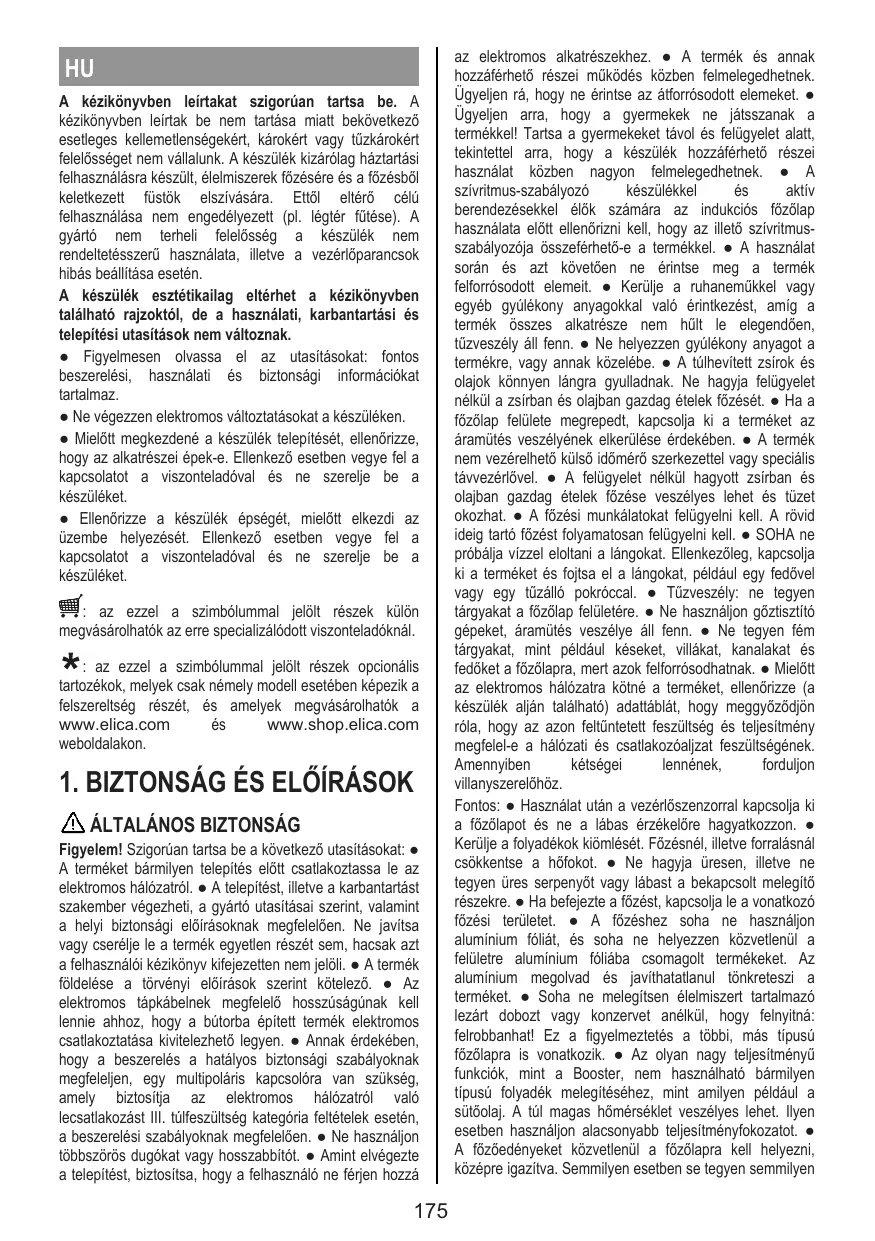

A kézikönyvben leírtakat szigorúan tartsa be. A kézikönyvben leírtak be nem tartása miatt bekövetkező esetleges kellemetlenségekért, károkért vagy tűzkárokért felelősséget nem vállalunk. A készülék kizárólag háztartási felhasználásra készült, élelmiszerek főzésére és a főzésből keletkezett füstök elszívására. Ettől eltérő célú felhasználása nem engedélyezett (pl. légfűtés). A gyártó nem terhel felelősség a készülék nem rendeltetésszerű használata, illetve a vezérlőpanelek hibás beállítása esetén.

A készülék esztétikailag eltérhet a kézikönyvben található rajzoktól, de a használati, karbantartási és telepítési utasítások nem változnak.

• Figyelmesen olvassa el az utasításokat: fontos beszerelési, használati és biztonsági információkat tartalmaz.
• Ne végezzen elektromos változtatásokat a készüléken.
• Mielőtt megkezdené a készülék telepítését, ellenőrizze, hogy az alkatrészei épek-e. Ellenkező esetben vegye fel a kapcsolatot a viszonteladóval és ne szerelje be a készüléket. Ellenőrizze a készülék épségét, mielőtt elkezdi az üzembe helyezését. Ellenkező esetben vegye fel a kapcsolatot a viszonteladóval és ne szerelje be a készüléket.

: az ezzel a szimbólummal jelölt részek külön megvásárolhatók az erre specializálódott viszonteladóknál.

: az ezzel a szimbólummal jelölt részek opcionális tartozékok, melyek csak néhány modell esetében képezik a felszereltség részét, és amelyek megvásárolhatók a www.elica.com és www.shop.elica.com weboldalakon.

1. BIZTONSÁG ÉS ELŐÍRÁSOK

ÁLTALÁNOS BIZTONSÁG

Figyelem! Szigorúan tartsa be a következő utasításokat: A terméket bármilyen telepítés előtt csatlakoztassa le az elektromos hálózatról. A telepítést, illetve a karbantartást szakember végezheti, a gyártó utasításai szerint, valamint a helyi biztonsági előírásoknak megfelelően. Ne javítsa vagy cserélje le a termék egyetlen részét sem, hacsak azt a felhasználói kézikönyv kifejezetten nem írja elő. A termék földelése a törvényi előírások szerint kötelező. Az elektromos tápkábelnek megfelelő hosszúságúnak kell lennie ahhoz, hogy a bútorba épített termék elektromos csatlakoztatása kivitelezhető legyen. Annak érdekében, hogy a beszerelés a hatályos biztonsági szabályoknak megfeleljen, egy multipoláris kapcsolóra van szükség, amely biztosítja az elektromos hálózatról való lecsatlakozást III. túlfeszültség kategória feltételei esetén, a beszerelési szabályoknak megfelelően. Ne használjon többszörös dugókat vagy hosszabbítót. Amint elvégezte a telepítést, biztosítsa, hogy a felhasználó ne férjen hozzá

Az elektromos alkatrészekhez. A termék és annak hozzáférhető részei működés közben felmelegedhetnek. Ügyeljen rá, hogy ne érintse a felforrósodott elemeket. Ügyeljen arra, hogy a gyermekek ne játsszanak a termékkel! Tartsa a gyermekeket távol és felügyelet alatt, tekintettel arra, hogy a készülék hozzáférhető részei használat közben nagyon felmelegedhetnek. A szívritmus-szabályozó készülékkel és aktív berendezésekkel élők számára az indukciós főzőlap használata előtt ellenőrizni kell, hogy az illető szívritmus-szabályozója összefér-e a termékkel. A használat során és azt követően ne érintse meg a termék felforrósodott elemeit. Kerülje a ruhaneműkkel vagy egyéb gyúlékony anyagokkal való érintkezést, amíg a termék összes alkatrésze nem hűlt le elegendően, tűzveszély áll fenn. Ne helyezzen gyúlékony anyagot a termékre, vagy annak közelébe. A túlhevített zsírok és olajok könnyen lángra gyulladnak. Ne hagyja felügyelet nélkül a zsírban és olajban gazdag ételek főzését. Ha a főzőlap felülete megrepedt, kapcsolja ki a terméket az áramütés veszélyének elkerülése érdekében. A termék nem szerelhető fel külső időzítő szerkezettel vagy speciális távvezérlővel. A felügyelet nélkül hagyott zsírban és olajban gazdag ételek főzése veszélyes lehet és tüzet okozhat. A főzési munkálatokat felügyelni kell. A rövid ideig tartó főzést folyamatosan felügyelni kell. SOHA ne próbálja vízzel eloltani a lángokat. Ellenkezőleg, kapcsolja ki a terméket és fojtsa el a lángokat, például egy fedővel vagy egy tűzálló pokróccal. Tűzveszély: ne tegyen tárgyakat a főzőlap felületére. Ne használjon gőztisztító gépeket, áramütés veszélye áll fenn. Ne tegyen fém tárgyakat, mint például kések, villák, kanalak és fedők a főzőlapra, mert azok felforrósodhatnak. Mielőtt az elektromos hálózatra kötné a terméket, ellenőrizze (a készülék alján található) adattáblát, hogy meggyőződjön róla, hogy azon feltüntetett feszültség és teljesítmény megfelel-e a hálózati és csatlakozóaljzat feszültségének. Amennyiben kétségei lennének, forduljon villanyszerelőhöz.

Fontos: Használat után a vezérlőszensorral kapcsolja ki a főzőlapot, és ne az érzékelőre hagyatkozzon. Kerülje a folyadékok kifolyását. Főzésnél, illetve forralásnál csökkentse a hőfokot. Ne hagyja üresen, illetve ne tegyen üres serpenyőt vagy lábast a bekapcsolt melegítő részekre. Ha befejezte a főzést, kapcsolja le a vonatkozó főzési területeket. A főzéshez soha ne használjon alumínium fóliát, és soha ne helyezzen közvetlenül a felületre alumínium fóliába csomagolt termékeket. Az alumínium megolvad és javíthatatlanul tönkreteszi a terméket. Soha ne melegítsen élelmiszert tartalmazó lezárt dobozt vagy konzervet anélkül, hogy felnyitná: felrobbanhat! Ez a figyelmeztetés a többi, más típusú főzőlapra is vonatkozik. Az olyan nagy teljesítményű funkciók, mint a Booster, nem használhatók bármilyen típusú folyadék melegítéséhez, amilyen például a sütőolaj. A túl magas hőmérséklet veszélyes lehet. Ilyen esetben használjon alacsonyabb teljesítményfokozatot. A főzőedényeket közvetlenül a főzőlapra kell helyezni, középre igazítva. Semmilyen esetben se tegyen semmilyen

Tárgyat a főzőlap és a főzőernyő közé. Magas hőmérséklet esetén a termék automatikusan csökkenti a főzőzóna teljesítményfokozatát. Mindenféle tisztító vagy karbantartó folyamat előtt húzza ki a terméket az elektromos hálózatból a csatlakozódugóval vagy az otthoni főkapcsoló lekapcsolásával. Minden beszerelési vagy karbantartási művelethez viseljen munkavédelmi kesztyűt. A terméket 8 évnél fiatalabb gyermekek és csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező, vagy tapasztalatlan, vagy a szükséges ismeretekkel nem rendelkező személyek csak akkor használhatják, ha felügyelet alatt vannak, vagy ha megkapták a termék biztonságos használatára és a benne rejlő veszélyek megértésével kapcsolatos utasításokat. Ügyeljen arra, hogy a gyermekek ne játsszanak a termékkel. A tisztítási és karbantartási műveleteket gyermekek csak felügyelet mellett végezhetik. A helyiségben megfelelő szellőztetés legyen, amikor a terméket gáz- vagy tüzelőberendezéssel egyidejűleg használja. A terméket gyakran tisztítsa mind belül, mind kívül (havonta legalább egyszer), mindenképp tartsa be a karbantartási utasításokban leírtakat. A termék tisztítására, valamint a szűrők tisztítására és cseréjére vonatkozó szabványok be nem tartása tűzveszélyt okozhat. Szigorúan tilos a lánggal történő főzési technika. A nyílt láng használata a szűrők számára káros és tüzet okozhat, ezért minden esetben kerülje. Felügyelet mellett süssön olajban, hogy elkerülje, hogy az olaj túlforrósodva tüzet fogjon. Figyelem! Amikor a főzőlap működésben van, akkor a készülék elérhető részei felmelegedhetnek. Figyelem! Ne csatlakoztassa a terméket az elektromos hálózathoz, amíg a telepítést nem végezte el. Ami a műszaki és biztonsági intézkedéseket illeti a füstelvezetéshez, kifejezetten tartsa magát a felelős helyi hatóságok szabályaihoz. A beszívott levegőt ne engedje gáztüzelésű vagy egyéb üzemanyaggal működő berendezések füstelszívó csatornájába. Soha ne használja a páraelszívót a megfelelően felszerelt rács nélkül! Csak a termék telepítéséhez szállított rögzítőcsavarokat használja, vagy ha nincsenek a csomagban, akkor vásároljon azonos típusúakat. Használjon megfelelő méretű csavarokat, amelyeket a Telepítési utasításban azonosítottak. Ha ez a termék és egyéb, nem villamos energiával működő készülék egyidejűleg üzemel, a helyiség negatív nyomása nem haladhatja meg a 4 Pa-t (4 × 10-5 bar). Fontos a kézikönyvet megőrizni, hogy bármikor átnézhesse. Eladás, átadás vagy áttelepítés esetén győződjön meg róla, hogy a kézikönyvet a készülékkel együtt adja át.

AZ ELEKTROMOS CSATLAKOZÁS BIZTONSÁGA

Csatlakoztassa le a terméket az elektromos hálózatról. A telepítést a beszerelésre és a biztonságra vonatkozó hatályos szabályokban jártas szakembernek kell végeznie. A gyártó nem vállal felelősséget a jelen bekezdésben hivatkozott irányelvek be nem tartása miatt bekövetkező személyi, dologi vagy állatokat ért károkért. A

A tápkábelnek megfelelő hosszúságúnak kell lennie ahhoz, hogy a munkalapból a főzőlapot ki lehessen emelni. Győződjön meg arról, hogy a termék aljára elhelyezett adattáblán feltüntetett feszültség megfelel-e a hálózati feszültségnek. Ne használjon hosszabbítót. A földelő kábelnek a többi kábelnél 2 cm-rel hosszabbnak kell lennie.

• Amennyiben a termék nem rendelkezik tápkábellel, úgy a maximum 7200 Watt teljesítményhez minimum 2,5 mm² vezető keresztmetszetű kábelt, e teljesítmény felett pedig 4 mm² keresztmetszetű kábelt kell használni. - A kábel egyetlen ponton sem haladhatja meg 50 °C fokkal a környezeti hőmérsékletet. - A termék az elektromos hálózatba való tartós kötésre terveztetett, így a hálózatra kötést szabványos multipoláris kapcsolóval végezze, amely biztosítja az elektromos hálózatról való lecsatlakozást III. túlfeszültség kategória feltételei esetén, és amely a beszerelés után könnyen hozzáférhető.
• Figyelem! Az összekötő kábelt hivatalos műszaki szerviznek vagy hasonló képesítéssel rendelkező személynek kell kicserélnie.
• Figyelem! Mielőtt visszakötné a készüléket az elektromos hálózatra, ellenőrizze a készülék helyes működését, minden esetben ellenőrizze, hogy a hálózati kábel helyesen lett bekötve.

TELJESÍTMÉNYKORLÁTOZÁS: A termék Power Limitation funkcióval rendelkezik, amely lehetővé teszi, hogy beállítsa a maximális abszorpciós küszöbértéket (kW).

A beállítást a termék elektromos hálózatra kötése pillanatában végezze el, vagy amikor ismét csatlakoztatja az elektromos hálózathoz (a következő 2 percen belül). A villamos egység védelmi szintjét a „Power Limitation” (Teljesítménykorlátozás) kiválasztott szintje alapján kell meghatározni. A Power Limitation beállítás sorrendjéhez olvassa el a kézikönyv Működés szakaszát.

KIT WINDOWS: A terméket egy Window KIT szenzorral (a gyártó nem biztosítja) való használatra tervezték. A Window KIT szenzor telepítésével (csak SZÍVÓ üzemmódban történő használatkor) a légszívás kikapcsol, akárhányszor a szobában lévő ablak, amelyre a KIT van szerelve, zárva van. A KIT-nek a készülékhez való elektromos csatlakoztatását szakképzett műszaki személyzetnek kell végrehajtania. A KIT-hez külön tanúsítványt kell biztosítani az összetételre és a készülékkel való használatra vonatkozó biztonsági szabványok tekintetében. A telepítést az érvényben lévő háztartási készülékekre vonatkozó előírások szerint kell elvégezni.

FIGYELEM: a KIT-nek a készülékhez való csatlakozását szolgáló kábelnek az érintésvédelmi törpefeszültségre (SELV) tanúsított áramkör részét kell képeznie. Az elektromos háztartási készülék gyártója semmiféle felelősséget nem vállal a KIT hibájából és/vagy üzemzavarából és/vagy hibás beszerelésből eredő esetleges kellemetlenségekért, károkért, tűzért.

A TELEPÍTÉS BIZTONSÁGA

• A telepítést és elektromos hálózatra való csatlakoztatást csak szakember végezheti.
• A telepítés megkezdése előtt: A termék kicsomagolása után ellenőrizze, hogy a termék nem sérült-e meg a szállítás során, és ha bármilyen probléma merül fel, lépjen kapcsolatba a kereskedővel vagy az ügyfélszolgálattal, mielőtt folytatja a telepítést; Ellenőrizze, hogy a megvásárolt termék mérete megfelel-e a kiválasztott telepítési területnek; Ellenőrizze, hogy a csomagolásban nincs-e kísérőanyag (pl. csavarokat tartalmazó borítékok, garanciák stb.) (szállítási okokból), szükség esetén ezeket el kell távolítani és meg kell őrizni; Ellenőrizze azt is, hogy a telepítési terület közelében van-e elektromos fali csatlakozó.

- A bútor előkészítése a beépítéshez:

A terméket nem szabad hűtőberendezések, mosogatógépek, tűzhelyek, sütők, mosógépek és szárítók tetejére telepíteni; A főzőlap behelyezése előtt végezzen el minden vágási munkát a bútoron, és gondosan távolítsa el a forgács- vagy fűrészpor-maradványokat. A terméket úgy tervezték, hogy TOP telepítés esetén egy 2-6 cm vastag munkalapba épüljön; FLUSH telepítés esetén 2,5-6 cm vastag munkalapba.

A főzőlap és a fal között minimális távolságnak elöl legalább 5 cm-nek, oldaltól legalább 4 cm-nek, a felső fal egységektől pedig legalább 50 cm-nek kell lennie.

Megegyzés = A javasolt távolságok tájékoztató jellegűek: a terek megtervezésekor be kell tartani a konyhai gyártó utasításait.

• A szűrős változat telepítésének optimalizálása érdekében célszerű egy nyílást készíteni az állványzatban, ahová a kereskedelmi forgalomban kapható rácsot lehet beilleszteni.
• Fontos: egykomponensű tömítő ragasztót (S) használjon, amelynek hőállósága 250°-ig terjed; a beszerelés előtt a ragasztandó felületeket gondosan meg kell tisztítani, eltávolítva minden olyan anyagot, amely veszélyeztetheti a tapadást (pl. formaleválasztó szerek, tartósítószerek, zsírok, olajok, porok, régi ragasztók maradványai stb.); a ragasztót egyenletesen kell eloszlatni a keret teljes kerületén; a ragasztás után hagyja, hogy a ragasztó körülbelül 24 órán át száradjon.
• Figyelem! A csavarok és rögzítő elemek nem az útmutató szerinti felhelyezésének hiánya elektromos veszélyt okozhat.
• Megj.: a termék helyes beépítése érdekében célszerű a csövekhez olyan ragasztót használni, amely a következő tulajdonságokkal rendelkezik: lágy PVC-ből készült rugalmas fólia akrilát alapú ragasztóval; megfelel az MSZ EN 60454 szabványnak; égésgátló; kiváló öregedésállóság; ellenáll a hőmérséklet-változásoknak; alacsony hőmérsékleten is használható.

ÁRTALMATLANÍTÁS AZ ÉLETTARTAM VÉGÉN

Ez a készülék a 2012/19/EK európai irányelvnek, valamint a UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) angol jogszabálynak megfelelően van jelölve.

Győződjön meg arról, hogy a terméket megfelelően ártalmatlanítja. A felhasználó hozzájárul a környezetre és az egészségre vonatkozó, lehetséges negatív következmények megelőzéséhez. A terméken, vagy az azt kísérő dokumentációban szereplő jelölés jelzi, hogy ez a termék nem kezelhető háztartási hulladékként, hanem az elektromos és elektronikus készülékek újrahasznosítására szakosodott megfelelő begyűjtőhelyre kell szállítani. Ártalmatlanítását a helyi hulladékgazdálkodási szabályoknak megfelelően végezze. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgáltatóval vagy azzal a bolttal, ahol a terméket vásárolta.

SZABVÁNYOK

A készüléket a következő szabványok szerint tervezték, tesztelték és hozták létre:

• Biztonság: MSZ EN IEC 60335-1; MSZ EN IEC 60335-2-6, MSZ EN IEC 60335-2-31, MSZ EN IEC 62233; Teljesítmény: MSZ EN IEC 61591; MSZ EN ISO 5167-1; MSZ EN ISO 5167-3; MSZ EN ISO 5168; MSZ EN IEC 60704-1; MSZ EN IEC 60704-2-13; MSZ EN IEC 60704-3; MSZ EN ISO 3741; MSZ EN 50564; IEC 62301.MSZ EN 60350-2; EMC: MSZ EN 55014-1; CISPR 14-1; MSZ EN 55014-2; CISPR 14-2; MSZ EN IEC 61000-3-3; MSZ EN IEC 61000-3-12.

A HASZNÁLATRA VONATKOZÓ JAVASLATOK

A helyes használat a környezetszennyezés csökkentése érdekében: Amikor főzni kezd, akkor kapcsolja be a készüléket minimális sebességen, hagyja néhány percen keresztül bekapcsolva a főzés után is. A sebességet csak nagy mennyiségű füst és gőz esetén növelje a booster funkcióval, csak különleges esetekben. A szagelszívó rendszer hatékonyságának megőrzése érdekében szükség esetén cserélje ki a szénszűrő(ke)t. A zsírszűrő hatékonyságának megőrzése érdekében szükség esetén cserélje ki. A hatékonyság optimalizálása és a zajcsökkentés érdekében használja a kézikönyvben megadott maximális átmérőjű csatornarendszert.

2. HASZNÁLAT

A FŐZŐLAP HASZNÁLATA

Az indukciós főzőlap rendszer a fizikai mágneses indukció jelenségére alapszik. A rendszer alapvető jellemzője az energia közvetlen átvitele a generátorról az edényre.

Előnyök: Az elektromos főzőlapokkal összehasonlítva, az Ön indukciós főzőlapja: Biztonságosabb: az üvegfelület hőmérséklete alacsonyabb. Gyorsabb: hamarabb megmelegíthető az étel. Pontosabb: a főzőlap azonnal reagál a vezérlőparancsra. Hatékonyabb: az elnyelt energia 90%-át hővé alakítja. Továbbá, amint leveszi a serpenyőt a főzőlapról, a hőátadás azonnal megszakad, ezzel nincs felesleges hőleadás.

FŐZŐEDÉNYEK HASZNÁLATA

Főzőedények

Kizárólag olyan főzőedényeket használjon, amelyeken szerepel ez a szimbólum.

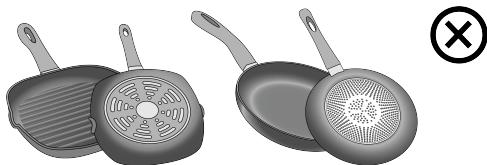

Fontos:

A főzőlap maradandó károsodásának elkerülése érdekében ne használjon:

• nem teljesen egyenes aljú főzőedényt; zománcozott fémfőzőedényt;
• durva aljú főzőedényeket, mert megkarcolják a főzőlap felületét; soha ne helyezze a forró edényt a főzőlap vezérlőpaneljére.
• Nem minden indukciós edény működik hatékonyan, a részben ferromágneses anyagból készült alj miatt!! A főzőedények vásárlásakor ellenőrizze, hogy:
• az edény alja teljesen ferromágneses tulajdonságú anyagból készüljön. Ellenkező esetben csökken a hőátadás hatékonysága és egyenletessége, így a serpenyő/fazék felületének hőmérséklete nem lesz a főzéshez alkalmas.

• Az edény alja ne tartalmazzon alumíniumot: az edény nem melegszik fel, és elképzelhető, hogy nem ismerik fel az induktorok.

Nem sima vagy durva felületű alj. - Csökken az induktor és az edények érintkezési felülete, ezáltal a hatékonyság és a főzési élmény is.

- Meglévő főzőedények

Főzőedényének vastartalmát mágnessel ellenőrizheti. Ha a főzőedény nem mágnesezhető, akkor nem alkalmas az új főzőlaphoz. Az előző bekezdésben említett utasítások ebben az esetben is érvényesek.

- Az edények aljának javasolt átmérője

FONTOS: ha a főzőedény átmérője nem megfelelő, a főzőzóna nem kapcsol be. Az egyes zónákban használandó edény minimális átmérőjének

megtekintéséhez lásd a kézikönyv illusztrált részét.

Energiatakarékosság

Olyan edényeket és serpenyőket használjon, amelyek aljának átmérője megegyezik a főzőzóna átmérőjével; Csak lapos aljú edényeket és serpenyőket használjon; - Ha lehetséges, főzés közben hagyja a fedelet az edényeken; A főzési idő csökkentése érdekében a zöldségek, burgonya stb. főzéséhez kevés vizet használjon; Használjon kuktát, amely tovább csökkenti az energiafogyasztást és a főzési időt; Helyezze az edényt a főzőlapra rajzolt főzőzóna közepére.

AZ ELSZÍVÓ HASZNÁLATA

Az elszívórendszert beszívó vagy külső ürítő, illetve szűrős belső keringtető verzióban is lehet használni.

Keresse fel a www.elica.com és a www.shop.elica.com webhelyeket a rendelkezésre álló készletek teljes skálájának ellenőrzéséhez, hogy elvégezhesse a különféle telepítéseket, szűrő és szívó változatok esetén is.

Szívóváltozat:

A gőzök egy sor csővezetéken keresztül a szabadba távoznak (nem a felszereltség része). Csatlakoztassa a tömlős terméket a falra megfelelő átmérőjű levegőkimenettel (csatlakozó karima). A csövekkel és azok méretével kapcsolatos további információkért tekintse meg a tartozékok oldalát a szívó változat telepítési útmutatójában. Kisebb átmérőjű tömlők és fali keresztmetszetű lyukak csökkentik az elszívó teljesítményét és drasztikusan növelik a zajszintet. Erre vonatkozó minden felelősség kizárt.

A maximális szívási hatékonyság eléréséhez: • Legfeljebb 7 folyóméter hosszú csővezeték javasolt. • Az összesen 7 folyóméternyi hosszból legfeljebb két 90°-os kanyart célszerű alkalmazni - Kerülni kell a csatorna keresztmetszetének drasztikus változását, mindig a 150 mm-es átmérőnek (vagy a 222 x 89 mm-es téglalap alakúnak) megfelelő keresztmetszeteket előnyben részesíteni.

Szűrőváltozat:

A beszívott levegőt megfelelő zsírszűrőkkel és szagszűrőkkel szűri, mielőtt ismét a szobába engedi. A terméket a szabványos telepítéshez szükséges felszerelésekkel együtt szállítjuk, levegőkimenettel a bútor alvázának frontális részén. A termék egy szagszűrő készlettel van felszerelve. További információkhoz lásd a szűrő verzió kiegészítőire vonatkozó oldalt (a kézikönyv ábrákat tartalmazó részén).

3. MŰKÖDÉS

VEZÉRLŐPANEL

T. Funkció

1 a főzőlap főző/elszívó lap BE/KI gombja 2 Főzőzóna kiválasztása / Főzőzóna kijelzője 3 A főzési teljesítményszint és elszívási sebesség (teljesítmény) növekedése/csökkenése

	A fōzési teljesitményszint és a szivásí sebesség (tel-jesitmény) megjelenitése
4	„STAND ALONE" idözítő bekapcsolása
	Display (Kijelzö): „STAND ALONE" idözítő / Fōzóznák idözítő.
5	STAND ALONE" idözítő / Fōzóznák idözítő idejnek növelèse/csökkentése
6	Fōzóznárea Timer (Idözítő) Aktivalása
	Fōzóznárea Timer (Idözítő) Jelző aktiv
7	Automatic Heat Up (Automata Melegítő) aktivalása.
8	Temperature Manager (Hömér séklet-kezelő) Aktivalása (Warming Function - Melegítő Funkció)
9	Szünet
10	Key Lock (Biztonsági zárolás)
11	Elszívő aktiv jelző
	Szúrók Telitettsége Jelző Aktivalása
12	Elszívő Kivalasztása/Aktivalása
	Elszívő Display (Kijelzö)
	Szén/kerámia szúró telitettség Display (Kijelzö) - Zsírszűrő
13	Szúrók Telitettsége Reset (Visszaállitása)
14	Elszívő automata funkció aktivalása

TUDNIVALÓK A KEZDÉS ELŐTT

A főzőlap összes funkcióját a legszigorúbb biztonsági szabványoknak megfelelően tervezték. Emiatt:

• Bizonyos funkciók nem kapcsolnak automatikusan be- vagy ki abban az esetben, ha a főzőzónán nincs lábas, illetve ha azok rosszul vannak feltéve. Egyes esetekben az aktív funkciók automatikusan kikapcsolnak, amennyiben pár másodpercen belül nem történik meg a szükséges további beállítás megadása (pl.: "Kapcsolja a főzőlapot" a "Főzőzóna kiválasztása" és a "Működési hőmérséklet" vagy a "Lock (Biztonsági zárás) funkció" vagy a "Timer" (Időzítő) funkció nélkül).

Várja meg, míg a display (kijelző) elalszik, mielőtt a főzőzónához közeledne.

Figyelem! Ha (például) hosszabb időn keresztül használja, akkor előfordulhat, hogy a főzőzóna kikapcsolása nem azonnali a hűtési fázis miatt; a főzőzónában a kijelzőn

megjelenik a Szimbólum, mely jelzi, hogy ebben a fázisban van. Várja meg, míg a display (kijelző) elalszik, mielőtt a főzőzónához közeledne.

FŐZŐZÓNA DISPLAY (KIJELZŐ)

a főzőzónáknak megfelelő kijelzőn az alábbiak jelennek meg:

Funkcio	Érték
Fózőzónica bekapcsolva	0
Power Level (Teljesitményszint)	1...9-P
Residual Heat Indicator (Fennmaradó Hó Ki-jelzö)	H
Pot Detector (Edény felismerő)	U
Aktiv Bridge zónica funksió	Ø
Temperature Manager (Hömér séklet-kezelö)	Ø
funkció aktiv
Szünet fungksió	H
Automatic Heat UP (Automata Melegitő)	R
funkció

A FŐZŐLAP JELLEMZŐI

Safe Activation

A termék csak akkor kapcsol be, ha a főzőzónában edény van: a felmelegítési folyamat nem indul el, és nem szakad meg az edények hiányában vagy eltávolítása esetén.

Pot Detector (Edény felismerő)

A termék automatikusan érzékeli az edényeket a főzőzónában.

- Safety Shut Down (Biztonsági kikapcsolás)

Biztonsági okokból minden egyes főzőzónának van maximális működési ideje, amely a beállított teljesítményszinttől függ.

Residual Heat Indicator (Fennmaradó hő kijelző)

Egy vagy több főzőzóna kikapcsolásakor a fennmaradó hő jelenlétét megfelelő látható jelzés jelzi a hozzá tartozó zóna kijelzőjén, a szimbólummal.

A FŐZŐLAP HASZNÁLATA

Megjegyzés: Bármilyen funkció aktiválásához először aktiválja a kiválasztott zónát.

Bekapcsolás

Nyomja (érintse) meg röviden az ① ON/OFF (1) főzőlap/elszívó gombot: a ① jel világít; Ha tovább nyomja: minden elérhető funkció néhány pillanatig láthatóvá válik, ezután csak a főbb funkciók maradnak aktívak, a többi később, az eszköz használatakor válik használhatóvá, illetve aktiválódik.

FONTOS: az összes rendelkezésre álló gomb kis intenzitású fénnyel fog világítani, és csak akkor válnak intenzívebbé, amikor aktiválódnak.

Ismét nyomja meg a bekapcsoláshoz

Megjegyzés: Ez a funkció elsőbbséget élvez a többi funkcióval szemben.

Érintse (nyomja) meg a kiválasztott főzőzónához tartozó Választás/Kijelző (2) területet.

Teljesítményszint

A főzőlapon 9 teljesítményszint van. Érintse meg és futtassa végig ujjait a Kiválasztósáv (3) mentén: jobbra a teljesítményszint növeléséhez; balra a teljesítményszint csökkentéséhez.

A beállított teljesítményszint megjelenik a Választás/Kijelző (2) területen.

Teljesítményfokozó

A terméken van egy kiegészítő teljesítményszint (a 9 szinten túl), amely 5 percen keresztül aktív marad, majd a teljesítmény visszatér az előző szintre.

Érintse meg és futtassa végig ujjait a Kiválasztósáv (3) mentén (a szinten túl), és aktiválja a Teljesítményfokozót. A Teljesítményfokozó szint a Választás/Kijelző (2) területen van feltüntetve a szimbólummal.

Főzőzóna időzítő

A Főzőzónák időzítő funkciója egy olyan visszaszámlálás, amelyet egyidejűleg minden főzőzónán be lehet állítani. A beállított időszak végén a főzőzónák automatikusan kikapcsolnak, és a felhasználót célzott hangjelzés figyelmezteti.

Főzőzónák időzítő funkciójának aktiválása

• Érintse (nyomja) meg a Választás/Kijelző (2) területét (teljesítményszint nullától eltérő). Nyomja meg a főzőzónához tartozó (6) gombot.
• A szimbólumokkal – és + (5) állítsa be az időzítő időtartamát, amely a Zóna/Kijelző (4) részen jelenik meg; a beállítás során a szimbólum (6) villog.

Megjegyzés: várjon 10 másodpercig más parancsgomb megnyomása nélkül, amíg a Főzőzónák időzítő újraindul.

Megjegyzés: ismét nyomja meg hosszan a (6) gombot, a főzőzóna időzítő törlődik.

Igény esetén a műveletet több főzőzónához meg lehet ismételni.

Minden egyes főzőzónához eltérő időzítőt lehet beállítani; a kijelzőn (4) megjelenik az akkor kiválasztott főzőzóna visszaszámlálása; ha semmilyen zónát nem választ ki, nyomja meg a kijelzőt (4), és megjelenik a „STAND-ALONE” időzítő visszaszámlálása. A visszaszámlálás megtekintésének módja ugyanaz, mint a „STAND ALONE” időzítőé (lásd a jelen kézikönyv webes verziójában a „STAND ALONE” időzítőről szóló szakaszt).

Amikor a timer (időzítő) befejezte a visszaszámlálást, hangjelzés hallatszik és a főzőzóna kikapcsol.

A Timer kikapcsolásához:

• válassza ki a főzőzónát (2)
• állítsa be a Timer (időzítő) idejét 0.00 a - + (5) segítségével.

Power Limitation (Teljesítményhatár)

A Power Limitation funkció lehetővé teszi a termék használatának beállítását maximális áramfelvétel korlátozásával, és az összes aktív főzőzóna áramfelvételének beállításával úgy, hogy a főzőlap teljes áramfelvétele ne menjen a beállított áramfelvételi érték fölé.

Megjegyzés: e beállítást kikapcsolt lappal kell elvégezni, az ① ON/OFF (1) gomb megnyomása nélkül, a főzőlapnak az elektromos áramhoz való csatlakozásakor, vagy maga az áram visszakapcsolásakor, a következő 2 percen belül.

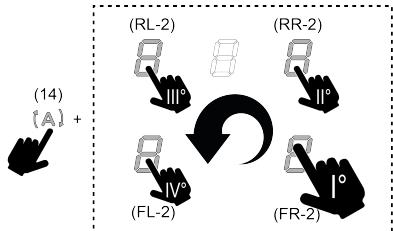

Power Limitation (Teljesítményhatár) beállításához:

• nyomja meg a (A) gombot (ami villogni fog, csak a termék bekapcsolása utáni első 2 percben)
• ha továbbra is lenyomva tartja (A), egyenként nyomja meg a főzőzónák összes Választás/Kijelző (2) területét, az óramutató járásával ellentétes irányban, a jobb első zónától (FR) kezdve. Minden megnyomás után rövid hangjelzés hallható. Miután megnyomta az összes Kijelzőt (2), elengedheti a gombot:

ekkor a bal hátsó zóna (RL) Kijelzője (2) felváltva mutatja a C és Szimbólumokat, amely azt jelzi, hogy el lehet végezni a beállítást.

• válassza ki a Kijelzőt (RL-2), ezután futtassa végig az ujjait a Kiválasztósávon (3), amíg a Kijelzőn meg nem jelenik a L és Szimbólum;

A Kijelzőn (FL-2) megjelenik az aktuális beállítás a táblázatban levő értékekkel:

megjeleniett erték	Teljesitmény (Kw)
0	7,4 Kw (alapértelmezett beállitás)
1	4,5 kw
2	3,1 kw

A Power Limitation (Teljesítményhatár) beállításának változtatásához:

• nyomja meg a Kijelzőt (FL-2), ezután görgessen a Kiválasztósávon (3) az

új beállítás beállításához. A kiválasztás mentéséhez nyomja meg az ON/OFF (1) gombot 2 másodpercre; egy hosszabb hangjelzés megerősíti az elvégzett beállítást.

Bridge Zones

A főzőzóna a Bridge funkciónak köszönhetően képes kombinált módban dolgozni, egyetlen zónát képezve azonos teljesítményszinten. Ezzel a funkcióval egyenletes főzést érhet el nagy méretű tálak és edények használatakor.

Lehetőség van az elülső főzőzónának és a megfelelő hátsó főzőzónának együttes használatára (a használati útmutató illusztrált részében ellenőrizheti, hogy mely zónák érhetők el).

• egyidejűleg válassza ki a két használni kívánt főzőzónát

hátsó főzőzóna Kijelzőjén (2) feltűnik a jel

Kiválasztósávval (3) beállítható a működési (Teljesítmény) szint, amely az „elülső” zóna Kijelzőjén (2) jelenik meg

A Bridge Funkció kiiktatásához meg kell ismételni ugyanezt az aktiválási eljárást

Megjegyzés: a Bridge funkció alatt aktivált Főzőzónák Timer (Időzítő) mindkét főzőzóna automatikus lekapcsolását eredményezi, mivel ebben az esetben egyetlen kombinált résznek számítanak.

Key Lock (Biztonsági zárás)

A Key Lock lehetővé teszi a főzőlap beállításainak blokkolását, a véletlenszerű beavatkozások megakadályozása érdekében, aktívan hagyva a már beállított funkciókat.

Bekapcsolás:

• nyomja meg a (10) gombot. Ismételje meg a műveletet a kikapcsoláshoz.

Megjegyzés: ha bármelyik másik funkciót megnyomják, miközben a Key Lock aktív, a szimbólum villogni kezd jelezve, hogy a funkciót használják és a kikapcsolásra akkor kerülhet sor, ha a lapon kívánnak beavatkozni.

Automatic Heat UP

Az Automatic Heat UP (Automata Melegítő) funkció lehetővé teszi a beállított teljesítmény gyorsabb aktiválását; ennek a funkciónak az az előnye, hogy a főzés gyorsabb lesz, az ételek odakapásának kockázata nélkül, mivel a hőmérséklet nem lépi túl a beállított szint értékét. Ez a funkció az 1 és 8 közötti teljesítményszintek esetében áll rendelkezésre.

Bekapcsolás:

• bekapcsolt főzőzóna mellett nyomja meg a (7)

gombot, a kijelzőn (2) villogó jel jelenik meg, amely váltakozik a főzőzónán beállított teljesítmény mellett.

A főzőzóna teljesítményszintjének növelésével: az Automatic Heat Up (Automata Melegítő) funkció aktív marad, az új hőmérséklet-beállítás mellett;

A főzőzóna teljesítményszintjének csökkentésével: az Automatic Heat Up (Automata Melegítő) funkció kikapcsol.

Megjegyzés: egy másik főzőzóna egyidejű kiválasztásával

a szimbólum (7) ismét kis intenzitású fénnyel fog világítani, így ehhez a zónához is aktiválni lehet a funkciót; a funkció továbbra is aktív marad abban a zónában, ahol már beállításra került, amint az a kijelzőn (2) látható.

- Szünet

A Szünet funkció lehetővé teszi bármelyik, a főzőlapon aktív funkció felfüggesztését, nullára állítva a főzőteljesítményt.

Bekapcsolás:

• nyomja meg a (9) gombot, megjelenik a villogó szimbólum a kijelzőkön (2)

A funkció kiiktatásához:

• nyomja meg a (9) gombot, a Kiválasztósáv (3) világít
• nyomja meg/érintse meg a Kiválasztósávot (3) a funkció leállításához.

Megjegyzés: az inaktiválás következtében helyreállnak a főzőlap szünet előtti körülményei, és a főzőlap a korábban beállított beállításokkal üzemel tovább.

Megjegyzés: ha 10 perc után a Szünet funkciót nem állítja le, a főzőlap automatikusan kikapcsol.

Megjegyzés: a Szünet Funkció nincs hatással az elszívásra.

- Timer (időzítő), "STAND ALONE"

A Timer funkció a főzőlaptól (és az elszívó zónától) független visszaszámlálás.

A Timer (Időzítő) a Zóna/Display (Kijelző) (4) megnyomásával aktiválódik.

A + (5) szimbólumokkal állítsa be a Timer (Időzítő) időtartamát, amely a Zóna/Kijelzőben (4) jelenik meg

Megj.: várjon 10 másodpercet más parancsgomb megnyomása nélkül, amíg a visszaszámlálás beindul.

A Timer-t (Időzítőt) maximum 1 (óra) és 59 (perces) időtartamra lehet beállítani. A Zóna/Kijelzőben (4) jelenik meg a fennmaradó idő, a visszaszámlálás végén hangjelzés hallható.

Megjegyzés: Amikor a visszaszámlálásból 10 percnél kevesebb van vissza, a timeren (időzítőn) egy rögzített pont jelenik meg az első szám után.

Megjelenitett erték	Fennmaradó idő
135	1 ora és 35 perc

1.35

1 perc és 35 mp.

A Timer kikapcsolásához:

• Válassza ki a Zónát/Kijelzőt (4)
• Állítsa be a Timer (Időzítő) idejét Nullára 0.00 a - + (5) segítségével

- Temperature Manager (Hőmérséklet-kezelő) (Warming Function - Melegítő Funkció)

A Temperature Manager (Hőmérséklet-kezelő) egy olyan ellenőrző funkció, amely lehetővé teszi a hő állandó hőmérsékleten történő megtartását, optimalizált teljesítményszinten; ideális már készételek melegen tartására. A Temperature Manager (Hőmérséklet-kezelő)

funkció a gomb (8) első megnyomásakor aktiválódik. Annak a zónának a kijelzőjén (2), amelyiken a Temperature Manager (Hőmérséklet-kezelő) működik, megjelenik a szimbólum

Megjegyzés: egy másik főzőzóna egyidejű kiválasztásával a szimbólum (8) ismét kis intenzitású fénnyel fog világítani, így ehhez a zónához is aktiválni lehet a funkciót; a funkció továbbra is aktív marad abban a zónában, ahol már beállításra került, amint az a Kijelzőn (2) látható.

Ismét nyomja meg a gombot (8) az inaktiváláshoz és a kikapcsoláshoz, amíg a Kijelzőn (2) kijelzett szint vissza nem áll -ra.

Megjegyzés: ha több zóna működik a Temperature Manager (Hőmérséklet-kezelő) (Warming Function - Melegítő funkció) funkcióval, válassza ki az első kívánt zónát a Kiválasztó zónával (2); A funkció letiltható a Kiválasztóval (3), a Power Level (Teljesítményszintet)

a Szintre állítva.

AZ ELSZÍVÓ HASZNÁLATA

- Az elszívó rendszer bekapcsolása:

• Kapcsolja be a főzőlapot a "főzőlap használata" rész, "bekapcsolás" fejezetében leírtak szerint;
• Nyissa ki a Flap-et; érintse meg a Kiválasztási zónát (12) az elszívó rendszer aktiválásához.

Megjegyzés: A szívóterület mechanikusan forgó FLAP-pel van felszerelve. A páraelszívó bekapcsolása előtt ki kell nyitni a FLAP-et az elszívó rendszer aktiválásához. A páraelszívó érzékelővel van felszerelve, amely bekapcsolt elszívás esetén, ha a FLAP teljesen le van zárva, automatikusan leállítja a motort. Az elszívás csak akkor indul újra, amikor a FLAP ismét kinyílik. Lásd jelen kézikönyv illusztrált részében leírt utasításokat is.

- Elszívó sebesség (teljesítmény):

Az elszívó 4 sebességi (teljesítmény) szinttel ellátott, I-től

H-ig,

Érintse meg és ujjait futtassa végig a Kiválasztósáv (3) mentén: jobbra a teljesítményszint növeléséhez, balra annak csökkentéséhez.

Megjegyzés: A beállított teljesítményszint megjelenik a Választás/Kijelző (12) területen.

Power Booster (Teljesítményfokozó)

Az elszívó 1 kiegészítő elszívó szinttel felszerelt, melynek neve Power Booster. Időzített, időtartama 5 perc.

Kiválasztáshoz érintse meg és futtassa végig ujjait a Kiválasztósáv (3) mentén (a szinten túl), megjelenik ez a villogó szimbólum.

Megjegyzés: az időzítés időtartamának lejártakor a teljesítmény visszatér az előzőleg beállított szintre.

- Automatikus üzemmód

A szagelszívó megfelelő sebességen kapcsol be, a maximális főzési teljesítményhez az elszívási teljesítményt beállítva, a főzőzónák használatával.

Amikor a főzőzónákat kikapcsolják, az elszívó elszívási sebessége alkalmazkodik, fokozatosan csökken úgy, hogy eltávolítsa a maradék gőzt és szagokat.

Nyomja meg a A) gombot (14);

Ismételje meg a műveletet a kikapcsoláshoz.

Megjegyzés: ha az automata működés során kiválasztja a Kiválasztósávról (3) a 1 és 1 közötti sebességet, az automatikus működés félbeszakad; Ha azonban a Power Booster-t választja, az automata működés visszaáll az időzítés végén, időközben a A szimbólum villogó marad.

Megjegyzés: a főzőlap Automatikus üzemmód aktiválásakor bekövetkező kikapcsolásakor az elszívó automatikusan, fokozatosan kikapcsol.

A szagelszívó jelzi, amikor a szűrőket karban kell tartani:

Szén/kerámia szagszűrők FILTER (SZŰRŐ) (13) bekapcsol

Zsírszűrő FILTER (SZŰRŐ) (13) bekapcsol és villog

Megj.: ez a funkció alapértelmezés szerint inaktiválva van (aktiválása a "Szűrők telítettség jelzőjének aktiválása" c. szakaszban olvasható)

- Szűrők telítettsége reset (Visszaállítása)

Miután elvégezte a szűrők karbantartását (zsírszűrők és/vagy szén/kerámia szűrők) nyomja meg hosszan a FILTER (SZŰRŐ) gombot (13); ez lekapcsol és elindul a jelző számlálója.

Szűrő telítettség jelzés aktiválása

Megjegyzés: Ez a jelzés alapértelmezésben ki van kapcsolva.

A bekapcsoláshoz a következőképp járjon el:

• kapcsolja be az elszívó lapot ①;
• kikapcsolt elszívó motorról és főzőlapon nyomja meg a Választó gombot (12)
• nyomja meg hosszan a HOOD (PARAELSZÍVÓ) (11) gombot, amíg meg nem jelennek a Kijelzőn (12) a felváltva villogó E és B betűk. = szén / kerámia szagszűrők; = zsírszűrők;

SZÉN/KERÁMIA SZAGSZŰRŐK

• nyomja meg a Kijelző (12) gombját abban a pillanatban, amikor megjelenik a betű
• nyomja meg a FILTER (SZŰRŐ) (13) gombot, folyamatosan világít.
• ismét nyomja meg hosszan a HOOD (PARAELSZÍVÓ) (11) gombot a szén/kerámia szagszűrők jelzője aktiválásának megerősítéséhez.

ZSÍRSZŰRŐK

• nyomja meg a Kijelző (12) gombot abban a pillanatban, amikor megjelenik a betű
• nyomja meg a FILTER (SZŰRŐ) (13) gombot, villog.
• ismét nyomja meg hosszan a HOOD (PARAELSZÍVÓ) (11) gombot a zsírszűrő jelzője aktiválásának megerősítéséhez.

TELJESÍTMÉNY TÁBLÁZAT

Teljesitmény szint		Fözés típusa	Használat (tapasztalat és fözési szokások alapány)
Maximális teljesit-mény	8	Gyors melegítés	gyorsan megemeli az élemmiszer hörmpsékletét,(amig a viz gyorsan felforr, vagy a fözőfolyadékok gyorsan felmeleg-szenek
	8.9	Sütés - forralás	pirításhoz, fözés megkezdéséhez, fagyasztott termékek olajban sütéséhez, gyors forraláshoz
Nagy telje-sitmény	8.8	Pirítás - sütés - forralás - grillezés	olajban megfuttatáshoz, forralás fenntartásához, fözéshez és grillezéshez (rövid ideig, 5-10 percig)
	6.8	Pirítás - fözés - párolás - sütés - grillezés	olajban megfuttatáshoz, forralás lassú fenntartásához, fözéshez és grillezéshez (közepesen hosszú ideig, 10-20 percig), tartožék előmelegitésere
Közepes teljesit-mény	8.5	Fözés - párolás - sütés - grillezés	pároláshoz, forralás fenntartásához kis lángon, fözéshez (hosszú ideig), tészta keveréséhez
	3.9	Fözés - lassú tuzón fözés - haberás - keverés	hosszabb ideig tartó fözéshez (rizs, szószik, sültek, hal) fözőfolyadékok jelenlétében (pl. viz, bor, húsleves, tej), tészta keveréséhez
	3.8	Fözés - lassú tuzón fözés - haberás - keverés	hosszabb ideig tartó fözéshez (egy lternél kevessebb rizs, szószik, sültek, hal) fözőfolyadékok jelenlétében (pl. viz, bor, húsleves, tej)
Alacsony teljesit-mény	8.2	Olvasztás - felengedés - melegen tartás - keverés	vaj olvasztásához, csokoláde lassú felovasztlásához, kismennyiségü termékek kiolvasztásához
	7	Olvasztás - felengedés - melegen tartás - keverés	az éppen elkésztül, kiss mennyiségü étel melegen tartásá-hoz vagy adagok megfelelő hofokon tartásához és riztó keveréséhez
OFF	0	Lerakófelület	Fözölap stand-by vagy kikapcsolt állapotban (fözés vegén a maradékhő esetén lehetséges, H-L-O betülkök jelöve)

4. KARBANTARTÁS

Figyelem! Bármilyen tisztítási vagy karbantartási művelet előtt győződjön meg róla, hogy a főzőzónák ki legyenek kapcsolva és a hőfok jelzőfénye elaludt.

A termék karbantartásához lásd a telepítés végén lévő, ezzel a szimbólummal jelölt képeket.

A FŐZŐLAP KARBANTARTÁSA

• Az indukciós főzőlap tisztítása

A főzőlapot minden használat után tisztítani kell.

Fontos:

• Ne használjon dörzsszivacsot, fémsúrolót. Használatuk idővel felsértheti az üveget.
• Ne használjon olyan irritáló vegyszereket, mint a sütőtisztító spray vagy folttisztítók.
• NE HASZNÁLJON GŐZÖS TISZTÍTÓGÉPEKET!

Minden használat után hagyja kihűlni a főzőlapot, majd tisztítson le minden ételmaradék lerakódást és foltot. A cukor és a magas cukortartalmú élelmiszerek korrodálják a főzőfelületet, így ezeket azonnal le kell takarítani. A só, a cukor és a homokszemcsék felkarcolják az üvegfelületet. A

főlap tisztításához puha rongyot, konyhai kéztörlőt vagy hasonló termékeket használjon (tartsa be a gyártó utasításait).

● A folyadékgyűjtő tartály tisztítása:

Ha az edényekből véletlenül bőséges folyadék ömlik ki, a termék alsó részén található leeresztő szelepen keresztül be tud avatkozni, hogy eltávolítson minden maradékot, így biztosítva a maximális higiéniát.

A teljesebb és alaposabb tisztításhoz teljesen eltávolíthatja az alsó kát.

× × E_A fém rács tisztítása:

A rácsot kézzel, meleg vízzel és semleges szappannal kell lemosni, majd alaposan szárazra kell törölni az oxidálódás elkerülése érdekében.

AZ ELSZÍVÓ KARBANTARTÁSA

- Az elszívó tisztítása:

A tisztításhoz KIZÁRÓLAG semleges folyadékkal megnedvesített ruhát használjon.

NE HASZNÁLJON SZERSZÁMOKAT VAGY ESZKÖZÖKET A TISZTÍTÁSHOZ!

Kerülje a súrolóanyagokat tartalmazó termékeket. NE HASZNÁLJON ALKOHOLT!

● A zsírszűrő karbantartása:

A főzésből megmaradt zsírrészecskéket őrzi meg.

Havonta egyszer tisztítsa meg (vagy amikor a telítettséget jelző rendszer jelzi), nem agresszív tisztítószerekkel, kézzel, vagy mosogatógépben alacsony hőmérsékleten, rövid ciklusú programon. Mosogatógépben mosáshoz a fém zsírtalanító szűrő színét vesztheti, de a szűrő tulajdonságai egyáltalán nem változnak.

Aktív szénszűrők – Kerámia szűrők (csak az

5. SZERVIZ

HIBAKERESŐ TÁBLÁZAT

Tajekoztató kód	Leirás	Lehetséges okok	Megoldás
E·●	A főzözóna a tül magas hõfok mi-att kikapcsol	Az elektromos részek belső hõ-merséklete tül magas	További használat elött vár-ja meg, míg a főzölap telje-sen kihül
E·●	Nem megelelő főzöedény	Az edény elvesszette magneses-segét	Vegye le a főzöedényt
E·●	Kommunikációs hiba a felhasz-nálói interfész és az indukciós modul bötzott	Nem érkezik elektromos áram a modulho; a t&Pábeln nem csat-lakoztatták megelelően vagy hi-bás	Húzza ki a főzölapot az elektromos hálozbatól és el-lenőrize z a csatlakozást
Az összes tõbhi hibajel-zéshez	Hívja a műszaki szervizszolgálatot és monda be a hibakódot

A műszaki szervizhez fordulás előtt

1. Győződjön meg róla, hogy a „Hibakeresés” fejezetben ismertetett pontok alapján nem tudja-e egymaga megoldani a hibát.
2. Kapcsolja ki, majd kapcsolja ismét vissza a készüléket, és ellenőrizze, hogy nem szűnt-e meg a hiba.

Ha a fenti ellenőrzés után a hibajelzés továbbra is fennmarad, vegye fel a kapcsolatot a legközelebbi műszaki szervizzel.

elszívóváltozathoz) karbantartása:

Megtartja a főzésből eredő kellemetlen szagokat. A termék szagszűrőkkel van felszerelve.

A szagszűrők telítettsége a főzés módjától és a zsírszűrő tisztításának gyakoriságától függően, hosszabb használat után következik. A szagszűrők hőregenerálhatók 2/3 havonta, előmelegített sütőben 200°C-on 45 percig. A megfelelő regeneráció biztosítja az állandó szűrési hatékonyságot 5 évig.

Figyelem! Ne helyezze a szűrőket a sütő aljára, hanem tegye egy tepsibe, és helyezze középső magasságba.

Indukciós főzőlap tisztítása

A főzőlapot minden használat után tisztítani kell.

Fontos:

Ne használjon durva szivacsokat vagy súrolókeféket. Használatuk idővel károsíthatja az üveget. - Ne használjon irritáló anyagokat tartalmazó vegyi tisztítószereket, sütőspray-t vagy folttisztítókat. - NE HASZNÁLJON GŐZÖLŐT!!!
