KASUTUSJUHEND THIH60 THOMSON

Järgige täpselt juhendit. Tootja ei võta vastutust selles kasutusjuhendis toodud nõuete eiramisest tulenevate seadmega seotud probleemide, kahjude või tuleõnnetuse korral. Seade on mõeldud üksnes kodus toidu valmistamiseks ja sellest tuleneva suitsu/auru äratõmbeks. Muul eesmärgil kasutamine ei ole lubatud (nt ruumide soojendamiseks). Tootja ei vastuta ebaõige kasutuse või vale seadistuse eest. Seadme välimus võib erineda selle juhendi joonistel näidatust, kuid kasutus-, hooldus- ja paigaldusjuhised on sellest hoolimata samad. ● Lugege juhised hoolikalt läbi. Need annavad olulist teavet paigaldamise, kasutamise ja ohutuse kohta. ● Seadme elektrisüsteemi ei tohi muuta. ● Enne seadme paigaldamist kontrollige, et ükski selle osa ei oleks kahjustatud. Vastasel juhul teavitage edasimüüjat ja ärge toodet paigaldage. ● Enne seadme paigaldamist veenduge, et see on terve. Vastasel juhul teavitage edasimüüjat ja ärge toodet paigaldage. : selle sümboliga tähistatud esemeid spetsialiseerunud edasimüüjatelt eraldi osta. saab : selle sümboliga tähistatud osad on lisavarustusena saadaval ainult mõne mudeliga ja neid saab osta veebisaitidelt www.elica.com www.shop.elica.com.

1. OHUTUS JA MÄÄRUSED

ÜLDINE OHUTUSTEAVE Tähelepanu! Järgige täpselt järgmisi juhiseid: ● Enne mis tahes paigaldustööde tegemist tuleb toode vooluvõrgust eraldada. ● Paigaldus- ja hooldustöid peab tegema sobiva väljaõppega töötaja, järgides tootja juhiseid ning kohalikke kehtivaid ohutusnõudeid. Toote osi võib parandada või asendada ainult juhul, kui see on kasutusjuhendis spetsiaalselt lubatud. ● Toote maandus on seaduse järgi kohustuslik. ● Toitekaabel peab olema piisavalt pikk, et ühendada köögimööbliga ühildatud seade elektrivõrku. ● Paigalduse vastamiseks kehtivatele ohutusnõuetele peab masin olema varustatud automaatlülitiga, mis tagab täieliku võrgust isoleerimise III kategooria ülepinge korral, seda vastavuses paigaldusnõuetega. ● Ärge kasutage harupistikut ega pikendusjuhet. ● Pärast paigaldamise lõpetamist ei tohi elektrilised komponendid olla enam kasutajale ligipääsetavad. ● Toode ja selle ligipääsetavad osad muutuvad kasutamise ajal tuliseks. Olge ettevaatlik, et te ei puudutaks tuliseid osi. ● Jälgige, et lapsed tootega ei mängiks; jälgige, et lapsed oleksid seadmest ohutus kauguses ega puutuks osi, mis muutuvad kasutamisel tuliseks. Südamestimulaatori aktiivsete terviseseadmetega inimesed peavad enne induktsioonpliidi kasutamist kontrollima, kas nende seadet tohib selle toote läheduses kasutada. ● Kasutamise ajal ja pärast seda

ärge puudutage toote kuumenevaid osi. ● Vältige lappide või süttimisohtlike materjalide kokkupuudet tootega niikaua, kuni kõik selle osad on maha jahtunud. Põlema süttimise oht. ● Ärge asetage süttimisohtlikke materjale tootele ega selle lähedusse. ● Kuum rasv ja õli süttivad kergesti. Ärge jätke pliiti järelevalveta, kui valmistate sellel rasva- või õlirikkaid toite. ● Kui pliidiplaati tekib mõra, siis lülitage toode välja, et vältida elektrilöögiohtu. ● Toode ei ole ette nähtud kasutamiseks välise taimeri või eraldi kaugjuhtimissüsteemiga. ● Õli- või rasvarikka toidu järelevalveta jätmine selle valmistamise ajal võib olla ohtlik ja põhjustada tulekahju. ● Ärge jätke pliiti toiduvalmistamise ajal järelevalveta. Kiirelt valmivat toitu tuleb jälgida pidevalt. ● Leeke ei tohi mitte mingil juhul kustutada veega. Selle asemel lülitage toode välja ja lämmatage leegid näiteks tuleteki või süttimiskindla kattega. ● Tulekahjuoht: ärge asetage pliidiplaadile esemeid. ● Ärge kasutage aurupuhasteid, elektrilöögioht. ● Ärge asetage pliidiplaadile metallesemeid, nagu nuge, kahvleid, lusikaid või potikaasi, mis võivad sellel kuumeneda. ● Enne toote ühendamist vooluvõrku: kontrollige andmeplaati (asub toote alumises osas) ning veenduge, et pinge ja võimsus vastavad vooluvõrgu omale ning ühenduspesa on sobiv. Kahtluste korral pöörduge väljaõppinud elektriku poole. Tähtis! ● Pärast kasutamist lülitage kuumutusala vastavast nupust välja, ärge usaldage seda, mida näitab keedunõude detektor. ● Vältige vedeliku sattumist pliidile ning vedelike keetmisel või soojendamisel kasutage madalat kuumust. ● Soojendavad osad ei tohi töötada, kui neil on tühjad potid/ pannid või kui neil anumaid ei ole. ● Pärast toiduvalmistamise lõpetamist lülitage vastav kuumutusala välja. ● Ärge valmistage toitu fooliumis ega asetage otse pliidile fooliumisse pakitud toitu. Alumiinium sulab ja kahjustab toodet pöördumatult. ● Ärge soojendage pliidil konservikarpe või plekkpurke, mida ei ole enne avatud – need võivad plahvatada! See hoiatus kehtib igat tüüpi pliidi kohta. ● Suure võimsuse, näiteks Boosteri funktsiooni kasutamine ei sobi kõigi vedelike soojendamisel (nii ei tohi soojendada nt praadimisõli). Liigne kuumus võib olla ohtlik. Neil juhtudel on soovitatav on kasutada väiksemat võimsust. ● Pott/pann tuleb asetada otse pliidiplaadile ja kuumutusala keskele. Mitte mingil juhul ei tohi midagi panna pliidiplaadi ja poti/panni vahele. ● Kõrgetel temperatuuridel vähendab toode automaatselt kuumutusalade võimsustaset. ● Enne seadme puhastamist või mis tahes hooldustöö tegemist eraldage seade elektrivõrgust, võttes toitekaabli pistiku pistikupesast välja või lülitades peakilbist välja seadme elektriühenduse pealüliti. ● Kõigi paigaldus- ja hooldustööde tegemisel kasutage töökindaid. ● Lapsed alates 8. eluaastast, piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed ning isikud, kellel puuduvad selleks kogemused või teadmised, tohivad toodet kasutada ainult järelevalve all või kui neid on õpetatud seadet turvaliselt kasutama ning nad mõistavad kasutusest tulenevaid ohte. ● Jälgige, et lapsed tootega ei mängiks. ● Lapsed ei tohi ilma järelevalveta teha puhastus- ja hooldustöid. ● Kui toote paigalduskohas kasutatakse gaasi või mõne muu kütteainega töötavaid seadmeid, peab olema tagatud piisav ventilatsioon. ● Toodet tuleb sageli puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), kuid järgige hooldusjuhendis toodud selgeid juhiseid. ● Toote puhastamise ning filtrite vahetamise ja puhastamise nõuete eiramine toob kaasa tulekahjuohu. ● Leekide kasutamine toidu valmistamisel on rangelt keelatud. ● Lahtine leek kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist igal juhul vältida. ● Praadimisel olge ettevaatlik, et vältida kuuma õli süttimist. ● Tähelepanu! Kui pliidiplaat töötab, võivad seadme ligipääsetavad osad kuumeneda. ● Tähelepanu! Ärge ühendage toodet vooluvõrku enne, kui paigaldus on täielikult lõpule viidud. ● Suitsu väljatõmbe tehniliste ja ohutusmeetmete kohaldamisel pidage eranditult kinni kohalike asjakohaste volitatud ametite määrustest. ● Puhastatavat õhku ei tohi suunata torusse, mis on mõeldud gaasi või mõne muu kütusega töötava seadme suitsu väljajuhtimiseks. ● Ärge kasutage toodet ilma õigesti paigaldatud võreta! ● Paigaldamisel kasutage üksnes tootega kaasas olevaid kinnituskruvisid. Kui kruvisid kaasas ei ole, hankige sobivat tüüpi kruvid. Kasutage õige pikkusega kruvisid – õiged pikkused on märgitud paigaldusjuhendis. ● Kui seda seadet ja mitteelektrilise toitega seadmeid kasutatakse korraga, ei tohi ruumi negatiivne rõhk olla suurem kui 4 Pa (4 × 10–5 baari). ● Hoidke juhend tuleviku tarbeks alles. Pliidi müügi, üleandmise või kolimise korral tagage juhendi jäämine toote juurde.

OHUTU ELEKTRIÜHENDUS

● Eraldage toode vooluvõrgust. ● Paigaldamise peavad läbi viima sobiva kvalifikatsiooniga töötajad, kes tunnevad kehtivaid paigaldus- ja ohutusnõudeid. ● Tootja ei vastuta inimestele, loomadele ega esemetele põhjustatud kahjude eest, kui selle peatüki juhiseid on eiratud. ● Toitekaabel peab olema piisavalt pikk, et pliidiplaati saaks tööpinnalt eemaldada. ● Kontrollige, et seadme all oleval andmesildil näidatud pinge sobiks elektrivõrgu pingega ruumis, kuhu seade paigaldatakse. ● Ärge kasutage pikendusjuhtmeid. ● Maandusjuhe peab olema teistest juhtmetest 2 cm pikem. ● Kui toode tarnitakse ilma toitekaablita, siis kasutage kaablit, mille juhtmete ristlõige kuni 7200 W võimsuse korral on vähemalt 2,5 mm2. Suurema võimsuse korral peab ristlõige olema 4 mm2. ● Juhtme temperatuur ei tohi üheski kohas muutuda toatemperatuurist 50 °C kõrgemaks. ● Toode on ette nähtud elektrivõrku püsivalt ühendamiseks, seetõttu tuleb see püsivõrku ühendada standardse omnipolaarse lüliti abil, mis tagab võrgu täieliku lahtiühendamise III liigpingekategooria tingimustes. Lülitile peab olema pärast paigaldamist tagatud kiire ligipääs. ● Tähelepanu! Vaheühenduse kaablit tohib vahetada ainult volitatud teeninduskeskus või vastava väljaõppega töötaja. ● Tähelepanu! Enne elektriühenduse taastamist ja seadme töökorra kontrollimist veenduge alati, et elektrivõrgu juhe oleks õigesti paigaldatud. VÕIMSUSE PIIRANG: toode on varustatud võimsuse piiramise funktsiooniga Power Limitator, mis võimaldab seadistada energiatarbimise maksimumläve (kW)

Seadistus tuleb teha 2 minuti jooksul pärast toote elektrivõrku ühendamist või kui elektrivõrk taasühendatakse. Seadistage elektriseadme kaitse vastavalt valitud võimsuspiirangule. Funktsiooni Power Limitator seadistamise täpsemad juhised leiate kasutusjuhendi jaotisest, mis käsitleb funktsioneerimist. AKNAKOMPLEKT:toodet saab kasutada koos aknaanduri komplektiga (ei ole kaasas). Aknaanduri komplekti korral (ainult juhul, kui kasutatakse VÄLJATÕMBEGA süsteemi) lülitub tõmberežiim välja, kui sensor tuvastab, et samas toas olev aken on kinni. Komplekti elektrilise ühenduse seadmega peab tegema sobiva väljaõppega tehnik.Komplekt peab olema eraldi sertifitseeritud, nii et see vastab komponendile endale kehtivatele ohutusnõuetele seadmega kasutamise nõuetele.Paigaldamisel tuleb järgida koduseadmetele kehtivaid määrusi. TÄHELEPANU: tootega ühendatava komplekti juhtmestik peab olema osa maandamata kaitseväikepinge süsteemist (SELV). Seadme tootja ei vastuta võimalike ebamugavuste, kahjude ega tuleõnnetuste eest, mille põhjustanud andurikomplekti vead ja/või töötõrked ja/või selle ebaõige paigaldus. OHUTUS PAIGALDAMISEL ● Nii elektri- kui ka mehaanilise paigalduse peavad teostama asjakohase väljaõppega töötajad. ● Enne paigaldamist Pärast toote lahtipakkimist kontrollige, et see ei oleks transpordi ajal kannatada saanud. Probleemide ilmnemisel pöörduge edasimüüja või teeninduskeskuse poole. Enne ärge paigaldamisega alustage. Kontrollige, kas ostetud toote mõõtmed sobivad valitud paigaldamiskohaga. Vaadake, et pakendi sisse poleks (transpordi eesmärgil) pandud lisamaterjale (kotid kruvidega, garantii jne), mis tuleb enne pakendi ära viskamist välja võtta ja alles jätta. Veenduge, et paigaldamiskoha lähedal oleks elektripistik. ● Mööbli süvistamiseks ettevalmistamine

• Toodet ei saa paigaldada külmutusseadme, pesumasina, pliidi, ahju, nõudepesumasina ega kuivati peale. Tehke mööblisse lõiked ning enne pliidiplaadi kohale asetamist eemaldage laastud ja saagimisjäägid.
• Toode on mõeldud 2–6 mm tööpinna sisse paigaldamiseks TOPi korral ja 2,5–6 mm tööpinna sisse FLUSHi korral. Pliidiplaadi ja seina vahele peab tagaservas jääma vähemalt 5 cm, külgedel 4 cm ja üleval asetsevatest mööbliosadest vähemalt 50 cm. NB! Nimetatud vahemaad on ligikaudsed. Vahemaade planeerimisel tuleb arvestada ka köögimööbli tootja ettekirjutusi.
• Filtri paigaldamise optimeerimiseks on soovitatav alusmööblisse teha pilu, kuhu saab sisestada võre.
• Tähtis! Kasutage ühekomponendilist liimhermeetikut (S), mille temperatuuritaluvus on kuni 250°. Liimitavad pinnad tuleb enne paigaldamist hoolikalt puhastada, eemaldades kõik sellise, mis võib kinnitumist takistada (nt eemaldamisvahendid, konservandid, rasvad, õlid, tolm, vana liimi jäägid jne). Liim tuleb kanda ühtlase kihina kogu serva perimeetrile. Pärast liimimist laske kuivada umbes 24 tundi. ● Tähelepanu! Kruvide ja kinnitusseadmete ebaõige ja juhistele mittevastav paigaldamine võib kaasa tuua elektrilisi ohte. ● Märkus. Toote õigeks paigaldamiseks on soovitav teipida torud liimiga, millel on järgmised omadused: pehme elastne PVC-kile akrülaadipõhise liimiga, mis vastab standardile DIN EN 60454. Toimib leegiaeglustina; pikaajaline vastupidavus; talub kõikuvat temperatuuri; kasutatav madalal temperatuuril.

KASUTUSELT KÕRVALDAMINE

See seade on märgistatud vastavalt Euroopa direktiivile 2012/19/EÜ, UK SI 2013 nr 3113, elektri- ja elektroonikaseadmete jäätmed (WEEE). Tagage toote nõuetekohane utiliseerimine. Kasutaja saab aidata vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele. Tootel või sellega kaasas oleval dokumentatsioonil olev sümbol näitab, et toodet ei tohi käsitleda olmeprügina, vaid see tuleb anda ümbertöötlemiseks elektri- ja elektroonikaromude kogumispunkti. Kõrvaldage toode, järgides kohalikke jäätmekäitlusnõudeid. Lisateavet toote käitlemise, taaskasutuse ja ümbertöötluse kohta saab kohalikust asjakohasest ametist, olmejäätmete kogumispunktist või poest, kust toote ostsite. MÄÄRUSED Seade on projekteeritud ja valmistatud ning seda on katsetatud kooskõlas järgmiste standarditega:

PLIIDIPLAADI KASUTAMINE Induktsioonküpsetussüsteem põhineb magnetinduktsiooni füüsikalisel nähtusel, mille põhiomadus on energia otsene kandumine generaatorilt pannile. Eelised: Võrreldes elektriliste pliidiplaatidega saab meie induktsioonpliiti iseloomustada järgmiselt. Turvalisem: klaaspinna madalam temperatuur. Kiirem: lühem toidu soojendamise aeg. Täpsem: pliidiplaat reageerib käsklustele kohe. Tõhusam: 90% tarbitud energiast muudetakse soojuseks. Lisaks katkeb soojuse ülekanne kohe, kui keedunõu plaadilt ära võetakse. See vähendab tarbetut soojakadu.

KÖÖGINÕUDE KASUTAMINE

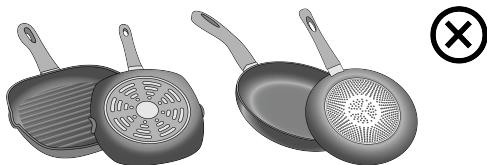

● Toiduvalmistamisnõud Kasutage ainult selle sümboliga nõusid. Tähtis! Pliidiplaadi püsiva kahjustuse vältimiseks ei tohi kasutada järgmiseid anumaid:

• ebatasase põhjaga anumad
• emailpõhjaga metallanumad
• kareda põhjaga anumad, mis võivad pliidiplaati kriimustada
• tuliseid potte ja panne on keelatud asetada pliidi juhtnuppude paneelile
• Kõigi induktsioonpottidega ei pruugi toidu valmistamise olla tõhus, sest nende põhi sisaldab ferromagnetilist materjali ainult osaliselt. Pottide ja pannide ostmisel pöörake tähelepanu järgmisele.
• Põhi peab olema üleni ferromagnetilisest materjalist. Vastasel korral pole soojuse edastamine nii tõhus ja ühtlane ning poti/panni pinna temperatuur pole toidu valmistamiseks sobiv. SOOVITUSED KASUTAMISEKS Soovitused õigeks kasutuseks, vähendada keskkonnamõju: Toiduvalmistamist alustades lülitage seadmel sisse kõige väiksem võimsus ning laske sellel töötada ka paar minutit pärast toiduvalmistamise lõpetamist. Suurendage võimsust ainult juhul, kui suitsu ja auru on suures koguses, ning kasutage funktsiooni Booster ainult äärmuslikel juhtudel. Et lõhnade vähendamise süsteem püsiks tõhus, asendage (söe)filter/filtrid vajaduse korral uutega. Et rasvafilter püsiks tõhus, puhastage seda vajaduse ilmnemisel. Tõhususe optimeerimiseks ja müra minimeerimiseks kasutage selles kasutusjuhendis märgitud maksimaalset kanalisatsioonisüsteemi diameetrit.

• Põhi ei sisalda alumiiniumi: anum ei soojene ja induktorid ei pruugi seda ära tunda.

• Põhi pole lame või selle pind on kare.
• Induktori ja anuma kontaktpind pole täielik, see vähendab tõhusust ja raskendab toidu valmistamist. varustatud lõhnafiltritega. Lisateabe saamiseks vaadake kasutusjuhendi jooniste jaotises filterrežiimiga versiooni lisatarvikute lehte.

● Olemasolevad nõud Poti või panni magnetilisi omadusi saate kontrollida tavalise magnetiga. Kui anumal magnetilised omadused puuduvad, siis see kasutamiseks ei sobi. Samuti kehtivad sellisel juhul ka teised selles jaotises toodud juhised. JUHTPANEEL ● Poti/panni soovitatav läbimõõt TÄHTIS! Vale läbimõõduga anuma korral keeduala ei käivitu. Erinevate kuumutusaladega kasutatavate kööginõude minimaalse läbimõõdu leidmiseks vaadake juhendi illustratsioone. ● Energiasääst Kasutage potte/panne, mille läbimõõt on sama mis keedualal. Kasutage ainult lameda põhjaga potte ja panne. Võimaluse korral hoidke keetmise ajal pottidel kaas peal. Keetke köögivilju, kartuleid jmt keemisaja lühendamiseks väikese koguse veega. Kiirkeetja kasutamine vähendab energiatarbimist ja keemisaega veelgi. Asetage pott pliidiplaadile märgitud kuumutusala keskele.

TÕMBEVENTILAATORI KASUTAMINE

Tõmbeventilaatorit saab kasutada välise väljatõmberežiimiga või sisemise filtritel põhineva ringlussüsteemiga. Külastage saite www.elica.com www.shop.elica.com – nendelt leiate kõik nii filter- kui ka väljatõmberežiimiga versioonide komplektid, mida saab kasutada eri tüüpi paigaldustega. Õhu väljatõmbega versioon Aur imetakse välja torusüsteemi abil (tuleb soetada eraldi). Ühendage toode torude ja seina väljalaskeavaga. Väljalaskeava ja seina ava (ühendustoru flantsi) diameetrid peavad sobituma. Lisateavet torude ja nende mõõtmete kohta leiate paigaldusjuhendi väljatõmberežiimiga versiooni lisatarvikute lehelt. Kui torude ja seina väljalaskeavade diameeter on väiksem, on õhu väljatõmbe võimsus väiksem ja müra oluliselt suurem. Sellisel juhul ei võta tootja endale vastutust. Et saavutada väljatõmbeseadme maksimaalne tõhusus • Torude maksimaalne soovitatav pikkus on 7 meetrit. • 7 meetri pikkuse torustiku peale võiks olla maksimaalselt kaks 90-kraadist pöördekohta • Vältige torustiku järske suunamuutusi, eelistage läbimõõtu, mille suurus on Ø 150 mm (ristküliku korral 222 x 89 mm). Filtersüsteem Enne õhu tagasi ruumi suunamist filtreeritakse see selleks otstarbeks mõeldud rasva- ja lõhnafiltritega. Tootega on kaasas kõik vajalik standardseks paigalduseks, mille korral õhk väljub alusmööbli esimesest osast. Toode on

Toiduvalmistamise kiiruse ja tõmbekiiruse võimsuse) suurendamine/vähendamine

Toiduvalmistamise kiiruse võimsuse) kuvamine

tõmbekiiruse Funktsioon Väärtus Kuumutusala on sisse lülitatud Power Level (võimsustase) Taimeri STAND ALONE aktiveerimine Kuva: Taimer STAND ALONE / kuumutusalade taimer. Residual Heat indikaator) Indicator (jääksoojuse Pot Detector (potituvasti)

Taimeri STAND ALONE / kuumutusalade taimeri aja pikendamine/lühendamine Bridge Zone'i funktsioon aktiivne

Kuumutusalade taimeri aktiveerimine Funktsioon Temperature (temperatuurihoidik) aktiivne Kuumutusalade taimeri indikaator aktiivne

Funktsiooni Automatic kiirkuumutus) käivitus Heat

Ventilaatori indikaator aktiivne Manager'i

Filtrite küllastumise lähtestamine

Ventilaatori automaatfunktsioonide käivitus Pausifunktsioon Funktsioon Automatic Heat UP (automaatne kiirkuumutus) PLAADI OMADUSED Filtrite küllastumismärguande aktiveerimine

Manager ● Ohutu aktiveerimine Pliit lülitub sisse ainult siis, kui kuumutusalal on pott või pann. Kui anumat ei ole või see eemaldatakse, siis soojendamine sisse ei lülitu või lülitub see ise välja. ● Potituvasti Toode tuvastab automaatselt ise, kas kuumutusaladel on anum. ● Seiskamine turvakaalutlustel Turvakaalutlustel on igal kuumutusalal maksimaalne funktsioneerimise aeg, mis oleneb valitud võimsusest. ● Kasutusjärgse soojuse näidik Kui üks või mitu kuumutusala lülitatakse välja, kuvatakse

ENNE ALUSTAMIST PEAKSITE TEADMA

JÄRGMIST. vastava ala juures jääksoojuse sümbol et pliidiplaat võib ikka veel tuline olla. Kõik selle pliidiplaadi funktsioonid on välja töötatud nii, et need vastaksid kõige rangematele ohutusnõuetele. Seepärast võtke arvesse järgmist.

• Osa funktsioone ei aktiveeru või lülituvad automaatselt välja, kui kuumutusalal potti/panni ei ole või kui see ei ole asetatud kuumutusala keskele.
• Mõnel juhul funktsioonid lülituvad mõne sekundi pärast automaatselt sisse või välja, kui valitud funktsiooni kasutamiseks on vajalik mõni valik, mida pole tehtud (nt: „Lülita kuumutusala sisse” ilma käskudeta „Vali kuumutusala” ja „Töötemperatuur” või „Funktsiooni lukustus” (Lock) ja „Timer” (Taimer). Enne kuumutusala puudutamist oodake, kuni kuva end välja lülitab. Tähelepanu! Pikemaajalisel kasutamisel ei pruugi kuumutusala väljalülitumine juhtuda kohe, sest ala on PLIIDIPLAADI KASUTAMINE jahutusrežiimil. Sellest režiimist annab märku sümbol vastava kuumutusala juures. Enne kuumutusala puudutamist oodake, kuni kuva end välja lülitab. KUUMUTUSALA KUVA Kuumutusala sümbolite tähendused on järgmised.

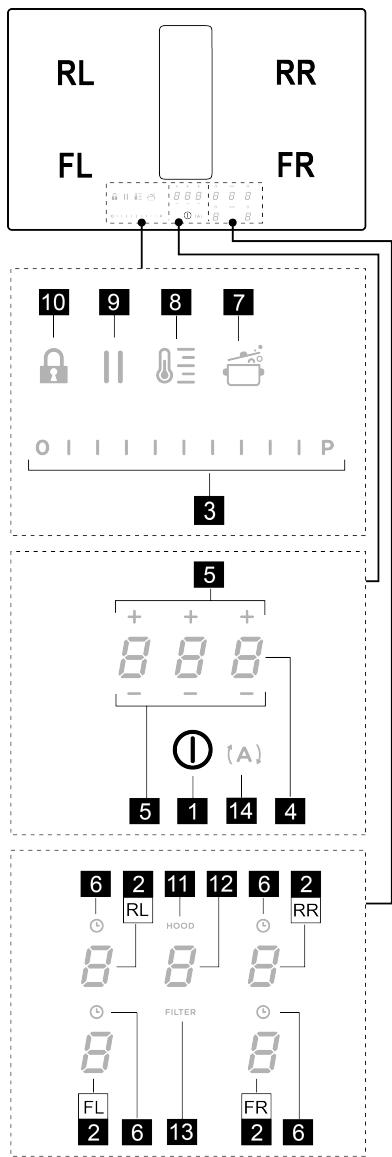

. See tähendab, Märkus: Mis tahes funktsiooni aktiveerimiseks tuleb kõigepealt aktiveerida soovitud ala. ● Sisselülitamine Vajutage (puudutage) lühidalt pliidiplaadi/õhupuhasti nuppu ON/OFF (1): sümbol süttib. Kui hoiate nuppu all, muutuvad mõneks ajaks nähtavaks kõik valitavad funktsioonid, pärast mida jäävad nähtavaks ainult peamised funktsioonid. Teisi funktsioone saab kasutada ja need aktiveeruvad edaspidi seadme kasutamise ajal. TÄHTIS! Kõikide valitavate funktsioonide näidikud jäävad väikese intensiivsusega põlema; tuled muutuvad eredamaks siis, kui valitakse vastav funktsioon. Väljalülitamiseks vajutage nuppu uuesti. Märkus: See funktsioon on kõigi teiste suhtes prioriteetne. ● Kuumutusala valimine Vajutage soovitud kuumutusala valimise/kuva (2) nupule (või libistage üle selle). ● Võimsustase Pliidiplaadil on 9 võimsusastet. Puudutage ja libistage sõrmedega üle valikuriba (3): paremale tõmmates võimsuse tase suureneb; vasakule tõmmates võimsuse tase väheneb. Valitud võimsustase kuvatakse kuumutusala valimise/ kuva alal (2). ● Power Booster (lisavõimsus) Tootel on lisavõimsuse tase (lisaks võimsusele ), mis töötab 5 minutit. Pärast seda lülitub tagasi sisse varem valitud võimsus. Libistage sõrmega üle valikuriba (3), et aktiveerida funktsioon Power Booster (mis on võimsam kui tase ). Power Booster’i funktsioon kuvatakse vastava ala (2) juures sümboliga

● Kuumutusalade taimer Taimer on ajamõõteseade, mille saab seadistada iga kuumutusalaga ja ka mitmele alale korraga. Kui seadistatud aeg saab läbi, lülituvad kuumutusalad automaatselt välja ja kasutajat teavitatakse sellest vastava helisignaaliga. Kuumutusalade taimeri aktiveerimine

• Puudutage (vajutage) valiku-/kuvaala (2) (nullist erinev võimsustase)
• Vajutage vastava kuumutusala nuppu (6).
• Taimeri kestuse seadistamiseks kasutage sümboleid (5), mis kuvatakse alal/kuval (4). Seadistamise ajal sümbol (6) vilgub. Märkus. Oodake 10 sekundit (kuni pöörloendus käivitub), enne kui mõnele nupule vajutate. Märkus. Kui vajutate uuesti pikalt nuppu (6), siis ala taimer lähtestatakse. Soovi korral korrake protseduuri teiste kuumutusaladega: Igale kuumutusalale võib seadistada erineva taimeri aja. Kuvale (4) ilmub äsja valitud kuumutusalale seadistatud aeg. Kui ühtki ala ei valita, siis vajutades kuvale (4) ilmub STAND ALONE taimeri pöördloendus. Pöördloenduse kuvarežiim on sama, mis STAND ALONE taimeril (vt STAND ALONE taimeri jaotist selle juhendi veebiversioonis). Kui taimer on aja nulli lugenud, antakse helisignaal ja kuumutusala lülitub välja. Taimeri väljalülitamiseks tehke nii.
• Valige kuumutusala (2).
• Seadke taimeri väärtuseks , kasutades nuppu

• Power Limitation (võimsuspiirang) Võimsusepiirangu funktsioon võimaldab seadistada seadme töötama nii, et maksimaalset tarbimist piiratakse, reguleerides kõikide töös olevate kuumutusalade tarbimist nii, et pliidiplaadi kogutarbimine ei ületaks eelseadistatud väärtust. Märkus. Seadistus tuleb teha, siis kui plaat on välja lülitatud, ilma et vajutataks ON/OFF-nuppu (1), pliidiplaadi elektrivõrku ühendamisel või 2 minuti jooksul pärast uuesti elektrivõrku ühendamist. Võimsusepiirangu seadistamiseks toimige nii.
• Vajutage nuppu (mis vilgub ainult esimesed 2 minutit pärast toote sisselülitamist)
• Hoides endiselt all nuppu , vajutage ükshaaval päripäeva kõigi kuumutusalade valikualadele/kuvadele (2), alustades esimesest parempoolsest alast (FR). Iga vajutuse ajal kuulete lühikest helisignaali. Kui olete vajutanud kõikidele aladele (2), laske nupp lahti. Sel hetkel kuvatakse tagumise vasakpoolse tsooni (RL) ekraanil (2) vahelduvas järjestuses sümbolid ja , mis näitavad, et seadistust on võimalik teostada.
• Valige kuva (RL-2), kerige valikuriba (3), kuni ekraanil kuvatakse sümbolid ja . Ekraanil (FL-2) kuvatakse praegune seadistus koos tabelis toodud väärtustega: kuvatav väärtus Võimsus (KW) 7,4 kW (vaikeseade) 4,5 kW 3,1 kW Võimsuspiirangu seadistuse muutmine
• Vajutage näidikule (FL-2), seejärel seadistage valikuribal (3) uus seadistus. Tehtud valiku salvestamiseks vajutage ON/OFF-nupp (1) 2 sekundiks alla. Aktiveeritud seadistusest annab märku pikem helisignaal. ● Alade ühendamine (Bridge) Tänu funktsioonile Bridge saab moodustada kuumutusaladest ühe suure ala, nii et alad teevad koostööd ja töötavad samal võimsustasemel. See funktsioon võimaldab toitu valmistada ka väga suurtes pottides ja küpsetusplaatides. Koos saab kasutada esimest kuumutusala ning selle taga asuvat ala (kasutusjuhendi joonistejaotises on toodud, milliste aladega saab seda funktsiooni kasutada.) Funktsiooni Bridge aktiveerimiseks toimige järgmiselt.
• Valige korraga need kaks kuumutusala, mida soovite kasutada.
• Tagumise kuumutusala näidikule (2) ilmub sümbol
• Valikuribaga (3) saab seadistada võimsustaseme – taset kuvatakse eesmise ala ekraanil (2). Funktsiooni Bridge inaktiveerimiseks tehke läbi sama protseduur, mis aktiveerimisel Märkus. Kui kuumutusalade taimer aktiveeritakse funktsiooni Bridge kasutamise ajal, lülituvad mõlemad tsoonid automaatselt välja – sellisel juhul käsitletakse kahte ala ühe kombineeritud alana. ● Nupulukustus Nupulukustus võimaldab pliidiplaadi seadistused lukustada. See hoiab valitud seadistused töös ja aitab vältida, et neid kogemata muudetaks. Aktiveerimine
• Vajutage (10). Inaktiveerimiseks korrake toimingut. Märkus. Kui sel ajal, mil Key Lock (nupulukustus) on aktiivne, vajutatakse mõnda muud nuppu, hakkab vilkuma sümbol , mis annab märku, et lukustus on peal ja ala kasutamiseks tuleb see inaktiveerida. ● Automaatne kiirkuumutus Funktsioon Automatic Heat Up (automaatne kiirkuumutus) võimaldab valitud võimsustaseme saavutada kiiremini. See funktsioon on mugav siis, kui valitud kuumus soovitakse saavutada ruttu, kuid ilma toitu kõrbema laskmata, sest temperatuur seadistatud taset ei ületa. See funktsioon on kasutatav tasemetega Aktiveerimine kuni (7); kuvale (2) ilmub vilkuv , mis vaheldub kuumutusalale seadistatud võimsusega. Suurendades kuumutusala võimsustaset: automaatne kiirkuumutamine jääb uue seadistatud temperatuuriga aktiivseks. Vähendades kuumutusala võimsustaset: automaatne kiirkuumutamine inaktiveeritakse. Märkus. Kui samal ajal valitakse mõni teine kuumutusala, hakkab sümbol ● Paus Funktsioon paus võimaldab peatada kuumutusala mis tahes aktiivse funktsiooni, viies võimsustaseme nulli. Aktiveerimine
• Vajutage (9), näidikule (2) ilmub vilkuv sümbol Funktsiooni inaktiveerimiseks tehke nii.

• Funktsiooni inaktiveerimiseks vajutage valikuriba (3) (või libistage sõrmega üle selle). Märkus. Inaktiveerimine lähtestab enne pausi töös olnud tingimused, pliidiplaat töötab edasi varem seadistatud väärtustega. Märkus. Kui pausifunktsiooni 10 minuti jooksul ei inaktiveerita, lülitub kuumutusala automaatselt välja. Märkus. Pausifunktsioon ventilaatorit ei mõjuta. ● STAND ALONE taimer Taimer on ajamõõteseade, mis töötab kuumutusaladest (ja ventilaatorist) eraldi. Taimer käivitub, kui vajutate alale/kuvale (4). Kasutage sümboleid (5), et määrata taimeri kestus – aega näeb alal/kuval (4). Märkus. Oodake 10 sekundit (kuni pöörloendus käivitub), enne kui mõnele nupule vajutate. Taimeril seadistatav maksimaalne aeg 1 (h) ja 59 (min). Järelejäänud aeg kuvatakse alal/kuval (4), pöördloenduse lõpus kostub helisignaal. Märkus: kui pöördloenduse lõpuni on alla 10 minuti, ilmub taimerile esimese numbri järele püsiv punkt. Kuvatav väärtus Järelejäänud aeg 1 h ja 35 min 1 min ja 35 sek Taimeri väljalülitamiseks tehke nii.

• Kui kuumutusala on sisse lülitatud, vajutage põlema ning ka selle ala võib aktiveerida. Funktsioon jääb siiski aktiivseks alal, kus see oli juba seadistatud, nii nagu näitab kuva (2). (7) uuesti madala intensiivsusega

• Seadke taimeri väärtuseks null nuppu , kasutades (5). ● Temperatuurihoidik (soojas hoidmise funktsioon) Temperature Manager on juhtfunktsioon, mis võimaldab hoida temperatuuri ühtlasena optimaalsel võimsustasemel. Funktsioon sobib ideaalselt juba valmis toidu soojana hoidmiseks. Temperatuurihoidik aktiveerub nupu (8) esimesel vajutamisel. Temperature Manager'i funktsioonil töötava kuumutusala kuval (2) kuvatakse sümbol . Märkus. Kui samal ajal valitakse mõni teine kuumutusala, hakkab sümbol (8) uuesti madala intensiivsusega põlema ning ka selle ala võib aktiveerida. Funktsioon jääb siiski aktiivseks alal, kus see oli juba seadistatud, nii nagu näitab kuva (2). Inaktiveerimiseks ja välja lülitamiseks vajutage uuesti nupule (8), kuni näidikul (2) kuvatakse tase . Märkus. Kui temperatuurihoidiku funktsiooni kasutab mitu kuumutusala, valige kõigepealt soovitud ala valikualaga (2). Funktsiooni saab inaktiveerida ka valikualaga (3), seadistades võimsustasemeks

oma tõmbekiirust, vähendades seda järk-järgult nii, et see oleks auru ja lõhnade eemaldamiseks piisav. Funktsiooni aktiveerimine Vajutage nuppu (14). Funktsiooni inaktiveerimiseks korrake toimingut. Märkus. Kui automaatrežiimi ajal valitakse valikuribalt (3) kiirused vahemikust kuni , siis automaatrežiim seiskub. Kui aga on valitud Power Booster, taastub aja täis saamisel automaatrežiim ning seni jääb sümbol vilkuma. Märkus. Kui plaat lülitakse välja ajal, mil automaatne funktsioneerimine on aktiivne, lülitub ventilaator välja järkjärgult ja automaatselt.

TÕMBEVENTILAATORI KASUTAMINE

• Tõmbesüsteemi sisse lülitamine
• Lülitage pliidiplaat sisse, nagu on kirjeldatud "Pliidiplaadi kasutamise" jaotises "Sisselülitamine".
• Tõmbesüsteemi sisse lülitamiseks avage Flap ja puudutage valikuala (12). Märkus: Ventilatsioonalal on mehaaniline pöörlev seade FLAP. Väljatõmbesüsteemi aktiveerimiseks tuleb enne õhupuhasti sisse lülitamist FLAP avada. Ventilaatoril on andur, mis peatab mootori automaatselt, juhul kui FLAP ventileerimise ajal täielikult suletakse. Ventileerimist jätkatakse ainult siis, kui FLAP uuesti avatakse. Vaadake ka juhiseid selle juhendi illustreeritud osast. ● Filtrite küllastumise märguanne Õhupuhasti annab märku, kui filtreid on vaja hooldada. Aktiivsöel põhinev või keraamiline lõhnafilter FILTER (13) süttib Rasvafilter FILTER (13) süttib ja vilgub Märkus. See funktsioon inaktiveeritakse vaikimisi (selle aktiveerimist kirjeldatud jaotises “Filtrite küllastumismärguande aktiveerimine”). ● Filtrite küllastuse lähtestamine Pärast filtrite (rasva-, keraamilise ja/või aktiivsöefiltri) hooldamist vajutage pikemalt alla nupp FILTER (13). See kustub ja märguande loendus algab uuesti. ● Tõmbekiirus (-võimsus) Tõmbesüsteemil on 4 kiirustaset (-võimsust) vahemikus kuni . Puudutage ja libistage sõrmedega piki valikuriba (3): paremale, et suurendada võimsustaset, ning vasakule, et seda vähendada. Märkus: valitud võimsustase kuvatakse kuumutusala valimise/kuva alal (12). ● Power Booster (lisavõimsus) Tõmbesüsteem on varustatud täiendava imemistasemega Power Booster. See on ajastatud ja kestab 5 minutit. Selle funktsiooni valimiseks puudutage ja libistage sõrmedega piki valikuriba (3) (suuremaks tasemest

Hakkab vilkuma sümbol . Märkus. Kui aeg saab täis, lülitub uuesti sisse varem valitud tase. ● Automaatne töö Õhupuhasti valib ise kõige sobivama kiiruse, kohandades tõmbevõimsust selle järgi, millise võimsusega töötavad kuumutusalad. Kui kuumutusala lülitatakse välja, kohandab õhupuhasti

● Filtrite küllastumismärguande aktiveerimine Märkus: üldiselt on see märguanne inaktiveeritud. Selle aktiveerimiseks toimige järgmiselt.

• Lülitage tõmbesüsteem sisse ● Väljalülitatud väljatõmbemootori ja kuumutusaladega seadmel vajutage valikuala (12).
• Vajutage ja hoidke all nuppu HOOD (11), kuni ekraanil (12) vilguvad vaheldumisi tähed

= söel põhinevad / keraamilised lõhnafiltrid; rasvafilter

• Vajutage kuva (12) hetkel, kui kuvatakse tähte .
• Vajutage nuppu FILTER (13), kui tuli põleb.
• Vajutage ja hoidke uuesti all nuppu HOOD (11) – sellega kinnitate söel põhineva / keraamilise lõhnafiltri märguande aktiveerimise. RASVAFILTER

• Vajutage ja hoidke uuesti all nuppu HOOD (11) – sellega kinnitate rasvafiltri märguande aktiveerimise.

Kasutatav võimsus Toiduvalmistamise tüüp Kasutus (vastavalt kogemustele ja harjumustele) Kiire soojendamine Toidu temperatuuri kiireks tõstmiseks – vee viimiseks keemistemperatuurile või söögi vedelike kiireks soojendamiseks

Praadimine, keetmine Pruunistamiseks, toiduvalmistamise alustamiseks, külmutatud toodete praadimiseks, kiireks keetmiseks

Pruunistamine, praadimine, keetmine, Pruunistamiseks, keemistemperatuuril grillimine grillimiseks (lühiajaliselt 5–10 minutit)

Praadimiseks, õrnalt keemas hoidmiseks, küpsetamiseks Pruunistamine, röstimine, hautamine, ja grillimiseks (keskmise ajavahemikuga, 10–20 minutit), aeglasel tulel küpsetamine, grillimine lisatarvikute soojendamiseks

Madalal temperatuuril toidu valmistamiseks, kergete Küpsetamine, hautamine, praadimine, mullidega keetmiseks, küpsetamiseks (pikaajaliselt), grillimine pastal kreemjaks minna laskmiseks

Küpsetamiseks, aeglasel tulel Pikaajaliseks töötlemiseks (riis, kastmed, praad, kala) hoidmiseks, tihendamiseks, kreemjaks koos lisavedelikuga (nt vesi, vein, puljong, piim), pasta laskmiseks keetmiseks

Küpsetamiseks, aeglasel tulel Pikemaajaliseks töötlemiseks (kogus väiksem kui liiter: riis, hoidmiseks, tihendamiseks, kreemjaks kastmed, praad, kala) koos lisavedelikuga (nt vesi, vein, laskmiseks puljong, piim)

Sulatamine, soojas kreemjaks laskmine hoidmine, Või sulatamiseks, šokolaadi sulatamiseks, väikesemõõdulise külmutatud toidu sulatamiseks Sulatamine, soojas kreemjaks laskmine hoidmine, Max võimsusel Suurel võimsusel Keskmisel võimsusel Madalal võimsusel hoidmiseks, Äsja valminud väikese koguse toidu soojana hoidmiseks või nõude soojendamiseks või risoto kreemjaks laskmiseks Toetuspind Pliidiplaat stand-by režiimil või väljalülitatud (võimalik, et on jääksoojust, märgitud H-L-O) Tähelepanu! Enne mis tahes puhastus- või hooldustööd kontrollige, kas keedualad on välja lülitatud ja soojusanduri märgutuli välja lülitunud. Laske pärast igat kasutamist pliidil jahtuda ja puhastage see seejärel toidujääkidest ja -plekkidest. Suhkur ja suure suhkrusisaldusega toiduained kahjustavad pliidiplaati – need tuleb eemaldada kohe. Sool, suhkur ja liiv võivad klaasist pinda kriimustada. Kasutage pliidi puhastamiseks pehmet lappi, majapidamispaberit või spetsiaalseid pinna puhastamise tooteid (järgige tootja juhiseid). OFF

Toote hoolduse kohta vaadake selle sümboliga tähistatud pilte paigalduse jaotise lõpus. PLIIDIPLAADI HOOLDUS ● Induktsioonpliidiplaadi puhastamine Pliidiplaati peab puhastama pärast igat kasutuskorda. Tähtis!

• Ärge kasutage abrasiivseid nuustikuid ega traatkäsnu. Nende kasutamine võib klaasi ajapikku rikkuda.
• Ärge kasutage keemilisi söövitavaid puhastusvahendeid, nagu ahjuspreid või plekieemaldID.
• ÄRGE KASUTAGE AURUPUHASTEID!

Vedeliku kogumispaagi puhastamine Kui toiduvalmistamise anumast on pliidiplaadile kogemata sattunud suurem hulk vedelikku, saab selle eemaldamiseks kasutada seadme alumisel küljel asuvat väljalaskeklappi. Nii saab jäägid korralikult eemaldada ja toote põhjalikult ära puhastada. Põhjalikumaks puhastamiseks võib alumise vanni küljest ära võtta. Metallvõre puhastamine Võret tuleb pesta käsitsi sooja vee ja neutraalse pesuvahendiga, oksüdatsiooni vältimiseks kuivage võre korralikult. käsitsi mittesööbiva pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese pesutsükliga. Metallist rasvafiltri pesemisel nõudepesumasinas võib selle värvus muutuda, kuid see ei muuda kuidagi filtri tööomadusi.

TÕMBEVENTILAATORI HOOLDUS

● Tõmbeventilaatori puhastamine Puhastamiseks tohib kasutada ainult neutraalse vedela puhastusvahendiga niisutatud lappi.

Aktiivsöefiltri hooldus – keraamiline (ainult filtreeriva versiooni puhul) Eemaldab toiduvalmistamisel tekkivad ebameeldivad lõhnad. Toode on varustatud lõhnafiltritega. Lõhnafiltrid küllastuvad lühema või pikema aja jooksul, olenevalt toiduvalmistamise tüübist ja rasvafiltri puhastamise korrapärasusest. Neid lõhnafiltreid saab termiliselt ennistada, kui hoida neid iga 2–3 kuu järel 45 minutit 200-kraadises eelsoojendatud ahjus. Õige ennistamine tagab, et filtrid töötavad tõhusalt viis aastat. Tähelepanu! Ärge asetage filtreid ahju põhja, vaid küpsetusplaadiga keskmisele kõrgusele. PUHASTAMISEKS EI TOHI KASUTADA TÖÖRIISTU VÕI VAHENDEID. Vältige abrasiivseid aineid sisaldavaid tooteid. ÄRGE KASUTAGE ALKOHOLI.

Rasvafiltrite hooldus Eemaldab õhust toiduvalmistamisest tulenevad rasvaosakesed. Filtrit tuleb puhastada kord kuus (või kui filtri küllastumise märguanne teavitab vajadusest puhastada), pestes seda

VEAOTSINGU TABEL Infokood Kirjeldus Võimalik põhjus Nupud lülituvad liiga kõrge temperatuuri tõttu välja. Kõikide muude veateavituste korral Lahendus Oodake enne uuesti Elektrooniliste osade kasutama hakkamist, et pliit sisetemperatuur on liiga kõrge. jahtuks. Ebasobiv anum. Magnetilised omadused halvenevad. Eemaldage anum. Kasutajaliidese ja induktsioonimooduli ühendumisprobleemid. Moodulil puudub elektrivool; toitejuhe pole korralikult ühendatud või on defektne Eemaldage pliit võrgust ja kontrollige ühendust. Helistage teenindusse ja teatage veakood. TEENINDUS Enne teenindusse helistamist tehke järgmist.

1. Kontrollige „Rikete diagnostika” jaotisest, kas probleemi on võimalik ise lahendada.

2. Lülitage seade sisse ja välja – see võib probleemi lahendada.

Kui rike ei kao, siis pöörduge lähimasse teenindusse.
