Typ produktu	Okap kuchenny z płytą indukcyjną
Marka	Thomson
Model	THIH60
Wymiary (szer. x gł.)	60 x 52 cm (w przybliżeniu)
Zasilanie	220-240 V ~ 50/60 Hz
Maksymalna moc całkowita	7,4 kW (regulowane na 4,5 kW lub 3,1 kW)
Liczba stref grzewczych	4 strefy indukcyjne
Liczba prędkości wyciągu	4 prędkości + booster (5 min)
Rodzaj wyciągu	Wyciągowy (odprowadzanie na zewnątrz) lub filtrujący (recyrkulacja wewnętrzna)
Filtr tłuszczu	Metalowy, zmywalny w zmywarce
Filtr węglowy	Regenerowany w piekarniku (200°C, 45 min) co 2-3 miesiące
Funkcje płyty	Power Booster, Bridge, Automatic Heat Up, Temperature Manager, Pause, Timer, Key Lock
Funkcje okapu	Automatyczna praca, wskaźnik nasycenia filtrów
Bezpieczeństwo	Wykrywanie garnka, automatyczne wyłączanie, blokada przycisków, wskaźnik ciepła resztkowego
Materiał powierzchni	Szkło ceramiczne
Instalacja	Wbudowanie w blat (grubość 2-6 cm); wymaga wyłącznika wszechbiegunowego
Czyszczenie	Czyścić po każdym użyciu; nie używać myjki parowej ani szorstkich gąbek
Wskaźnik naprawialności	Nie określono
Waga	Nie określono
Klasa energetyczna	Nie określono

Często zadawane pytania - THIH60 THOMSON

Jak zainstalować okap THIH60 ?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Sprawdź, czy blat ma grubość od 2 do 6 cm. Produkt należy wbudować i podłączyć do sieci poprzez wyłącznik wszechbiegunowy. Zachowaj minimalne odległości: 5 cm z przodu, 4 cm po bokach i 50 cm nad meblami.

Jakiego rodzaju garnków używać na płycie indukcyjnej?

Używaj wyłącznie garnków z ferromagnetycznym dnem (do sprawdzenia magnesem). Dno musi być płaskie, bez aluminium, i o średnicy odpowiedniej do strefy grzewczej. Nieodpowiednie garnki mogą nie być wykrywane.

Jak czyścić filtry okapu?

Metalowy filtr tłuszczu można myć w zmywarce (krótki cykl, niska temperatura) lub ręcznie. Filtr węglowy można regenerować w piekarniku w temperaturze 200°C przez 45 minut co 2-3 miesiące. Wyczyść tacę ociekową i użyj miękkiej ściereczki do płyty.

Co zrobić, jeśli płyta się nie włącza?

Sprawdź najpierw, czy przewód zasilający jest podłączony i czy wyłącznik główny jest włączony. Upewnij się, że odpowiedni garnek znajduje się na strefie. Jeśli pojawi się kod błędu (np. E2, E3, E5), wyłącz płytę i odczekaj kilka minut. Sprawdź tabelę diagnostyczną w instrukcji.

Jak aktywować blokadę klawiszy (Key Lock)?

Naciśnij przycisk Key Lock (10). Migający symbol oznacza, że funkcja jest aktywna. Aby wyłączyć, naciśnij ponownie. Zapobiega to przypadkowym zmianom ustawień.

Czy mogę używać okapu bez odprowadzania na zewnątrz?

Tak, w wersji filtrującej. Powietrze jest recyrkulowane przez filtry węglowe. Produkt jest dostarczany z zestawem do odprowadzania frontowego w listwie przypodłogowej. Można również dokupić akcesoria do innych konfiguracji.

Jak ustawić ograniczenie mocy (Power Limitation)?

Przy wyłączonej płycie, w ciągu 2 minut od włączenia zasilania, naciśnij i przytrzymaj przycisk A, a następnie wybieraj strefy w odpowiedniej kolejności. Wybierz maksymalną moc (domyślnie 7,4 kW lub 4,5 kW/3,1 kW). Potwierdź przyciskiem ON/OFF.

Co oznacza symbol H na wyświetlaczu?

Symbol H oznacza ciepło resztkowe. Strefa jest jeszcze gorąca nawet po wyłączeniu. Nie dotykaj powierzchni, dopóki symbol nie zniknie.

Jak używać funkcji Automatic Heat Up?

Włącz strefę grzewczą, a następnie naciśnij przycisk Automatic Heat Up (7). Płyta szybko nagrzewa się do zaprogramowanego poziomu (dostępne dla poziomów 1-8). Aby wyłączyć, zmniejsz moc lub naciśnij ponownie.

Co zrobić w przypadku rozlania płynu na płytę?

Wyłącz płytę i poczekaj, aż ostygnie. Wytrzyj miękką ściereczką. W przypadku dużego rozlania użyj zaworu spustowego pod urządzeniem lub wyjmij tacę ociekową w celu dokładnego czyszczenia.

INSTRUKCJA OBSŁUGI THIH60 THOMSON

Dokładnie stosować się do wskazówek zawartych w niniejszej instrukcji. Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek nieprawidłowości, uszkodzenia lub pożary spowodowane przy użyciu urządzenia i wynikające z nieprzestrzegania zaleceń zawartych w niniejszej instrukcji. Urządzenie jest przeznaczone wyłącznie do użytku domowego, do przyrządzania posiłków i odprowadzania powstałych przy tym oparów. Zabrania się każdego innego zastosowania (np. ogrzewanie pomieszczeń). Producent nie ponosi żadnej odpowiedzialności za nieprawidłowe korzystanie lub nieprawidłowe ustawienie elementów sterowniczych.

Urządzenie może różnić się od modelu wskazanego na rysunkach znajdujących się w niniejszej dokumentacji. Mimo to, instrukcje obsługi, konserwacji oraz montażu pozostają same.

• Uważnie przeczytać instrukcję: znajdują się w niej ważne informacje na temat montażu, użytkowania oraz bezpieczeństwa.
• Nie wykonywać żadnych zmian elektrycznych na urządzeniu.
• Przed rozpoczęciem montażu urządzenia sprawdzić, czy żadne komponenty nie są uszkodzone. W przeciwnym wypadku, należy przerwać montaż i skontaktować się ze sprzedawcą.
• Sprawdzić integralność urządzenia przy przystąpieniu do montażu. W przeciwnym wypadku, należy przerwać montaż i skontaktować się ze sprzedawcą.

Oddzielnie u wyspecjalizowanych sprzedawców.

1. Szczegółowe informacje na temat symboli, opcjonalnych akcesoriów, dostarczanych tylko do niektórych modeli, można znaleźć na stronach internetowych www.elica.com i www.shop.elica.com.

1. BEZPIECZEŃSTWO I PRZEPISY

BEZPIECZEŃSTWO OGÓLNE

Uwaga! Należy postępować zgodnie z poniższymi instrukcjami: ● Przed przystąpieniem do jakiejkolwiek czynności montażowej, należy odłączyć produkt od sieci elektrycznej. ● Montażu lub konserwacji może dokonywać wyłącznie wykwalifikowany technik, zgodnie ze wskazówkami producenta i według obowiązujących przepisów bezpieczeństwa. Nie naprawiać i nie wymieniać żadnych części produktu, jeśli nie zostało to jasno wskazane w instrukcji obsługi. Zgodnie z przepisami uziemienie produktu jest obowiązkowe. ● Kabel zasilający musi być dostatecznie długi, aby umożliwić podłączenie produktu umieszczonego w meblu do sieci elektrycznej. ● Aby instalacja elektryczna była zgodna z obowiązującymi normami, należy zastosować wyłącznik wielobiegunowy

zgodny z obowiązującymi normami, co zagwarantuje całkowite odłączenie od sieci w warunkach kategorii przepięciowej III, zgodnie z zasadami instalacji. • Nie stosować rozgałęźników i przedłużaczy. • Po zakończeniu montażu, użytkownik nie ma dostępu do elementów elektrycznych. • Całe urządzenie i jego części są gorące podczas użytkowania. Należy uważać, aby nie dotykać elementów grzejnych. • Należy uważać, aby dzieci nie bawiły się produktem; należy sprawdzić, czy ich obwód jest kompatybilny z produktem. • W trakcie i po użyciu nie dotykać elementów grzejnych produktu. • Nie kłaść na produkcie ściereczek lub innych materiałów łatwopalnych, dopóki wszystkie elementy nie ostygną, istnieje ryzyko pożaru. • Nie umieszczać materiałów łatwopalnych na produkcie lub w jego pobliżu. • Rozgrzany tłuszcz i olej mogą spowodować oparzenia. Nadzorować gotowanie produktów zawierających dużą ilość tłuszczu i oleju. • Jeżeli powierzchnia jest pęknięta, wyłączyć produkt, aby uniknąć ryzyka porażenia prądem elektrycznym. • Produkt nie jest przeznaczony do uruchamiania za pomocą zewnętrznego regulatora czasowego lub oddzielnego systemu zdalnego sterowania. • Niekontrolowane przyrządzanie potraw na płycie kuchennej przy użyciu tłuszczu lub oleju jest niebezpieczne i może doprowadzić do pożaru. • Proces gotowania powinien być nadzorowany. Krótkie gotowanie powinno być pilnie nadzorowane. • NIGDY nie próbować gasić płomienia wodą. Przeciwnie, wyłączyć produkt i zgasić ogień pokrywką lub kocem gaśniczym. • Niebezpieczeństwo pożaru: Nie kłaść przedmiotów na powierzchniach grzewczych. • Nie używać parowych urządzeń czyszczących, istnieje ryzyko porażenia prądem. • Nie kłaść metalowych przedmiotów takich, jak noże, widelce, łyżki i pokrywki na powierzchniach płyty kuchennej, ponieważ mogą się nagrzać. • Przed podłączeniem do sieci elektrycznej: sprawdzić tabliczkę znamionową (umieszczoną na dolnej części produktu), aby upewnić się, że napięcie i moc są zgodne z wartościami sieci oraz, że gniazdko jest odpowiednie. W razie wątpliwości skontaktować się z wykwalifikowanym elektrykiem.

Ważne: • Po użyciu należy wyłączyć płytę kuchenną przy pomocy urządzenia sterującego; nie polegać wyłącznie na detektorze garnków. • Unikać wycieku cieczy; podczas gotowania lub podgrzewania płynów zmniejszyć dopływ ciepła. • Nie pozostawiać włączonych elementów grzejnych, gdy na płycie znajdują się puste garnki lub patelnie lub, gdy płyta jest pusta. • Po zakończeniu gotowania, wyłączyć daną strefę grzewczą. • Do gotowania nie używać folii aluminiowej i nigdy nie umieszczać produktów znajdujących się w aluminiowych opakowaniach. • Aluminium ulega stopieniu i może nieodwracalnie uszkodzić produkt. • Nigdy nie podgrzewać puszek i blaszanych pojemników z żywnością, należy je wcześniej otworzyć: mogłyby wybuchnąć!

Ostrzeżenie odnosi się do wszystkich rodzajów płyt kuchennych. • Stosowanie dużej mocy, na przykład funkcji Booster, nie nadaje się do podgrzewania niektórych płynów, takich jak olej do smażenia. Nadmierne ciepło może być niebezpieczne. W takich przypadkach zaleca się użycie niższej mocy. • Naczynia powinny być umieszczone bezpośrednio na płycie kuchennej i muszą być wyśrodkowane. Pod żadnym pozorem nie wkładać żadnych przedmiotów pomiędzy garnek a płytę kuchenną. • W przypadku wysokiej temperatury produkt automatycznie zmniejsza poziom mocy stref grzewczych. • Przed rozpoczęciem czyszczenia lub konserwacji należy odłączyć produkt od sieci elektrycznej, wyjmując wtyczkę lub wyłączając główny wyłącznik. • Podczas wszystkich czynności instalacyjnych i konserwacyjnych używać rękawic roboczych. • Produkt może być obsługiwany przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych i psychicznych, osoby nieposiadające doświadczenia lub wystarczającej wiedzy, pod warunkiem, że są one nadzorowane lub zostaną przeszkolone w zakresie bezpiecznego użytkowania produktu i związanego z tym zagrożenia. • Dzieci muszą być nadzorowane, aby nie bawiły się produktem. • Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru. • W pomieszczeniu musi być zagwarantowana wystarczająca wentylacja, w przypadku stosowania produktu wraz z innymi urządzeniami gazowymi lub działającymi na inne paliwa. • Należy często czyścić produkt, zarówno wewnątrz, jak i na zewnątrz (co najmniej raz w miesiącu) i zawsze stosować się do zaleceń zawartych w instrukcji konserwacji. • Nieprzestrzeganie zasad czyszczenia produktu i wymiany oraz czyszczenia filtrów wiąże się z ryzykiem pożaru. • Surowo zabrania się flambirowania. • Stosowanie otwartego ognia jest szkodliwe dla filtrów i może być przyczyną pożaru, dlatego też jest surowo zabronione. • Smażenie musi następować pod stałą kontrolą, aby przegrzany olej nie zapalił się. • Uwaga! Podczas funkcjonowania płyty kuchennej dostępne części urządzenia mogą osiągać wysokie temperatury. • Uwaga! Dopóki nie zostanie zakończona instalacja, nie wolno podłączać produktu do sieci elektrycznej. • W odniesieniu do zasad technicznych i przepisów bezpieczeństwa dotyczących odprowadzania spalin, należy stosować się ściśle do rozporządzeń właściwych organów lokalnych. • Wyciągane powietrze nie może być odprowadzane do kanału stosowanego do odprowadzania spalin produkowanych przez urządzenia spalające gaz lub inne paliwa. • Nigdy nie stosować produktu bez prawidłowo zamontowanej kratki! • Używać wyłącznie śrub mocujących znajdujących się w wyposażeniu produktu lub, jeżeli ich brak, zakupić śruby odpowiedniego rodzaju. Użyć śrub o odpowiedniej długości, wskazanych w instrukcji montażu. • Podczas równoczesnego działania produktu i innych urządzeń zasilanych energią inną niż elektryczna, negatywne ciśnienie w pomieszczeniu nie może przekraczać 4 Pa (4 × 10-5 barów). • Należy przechowywać niniejszą instrukcję, aby w każdej chwili móc z niej skorzystać. W przypadku sprzedaży,

przekazania lub przeniesienia, upewnić się, że instrukcja będzie towarzyszyć produktowi.

BEZPIECZEŃSTWO PODŁĄCZENIA ELEKTRYCZNEGO

• Odłączyć produkt od sieci elektrycznej. - Instalacji musi dokonywać wykwalifikowany personel znający obowiązujące przepisy. - Produkt nie ponosi odpowiedzialności za osoby, zwierzęta lub rzeczy w przypadku niedostosowania się do wytycznych zawartych w niniejszym rozdziale. - Kabel zasilający musi być wystarczająco długi, aby umożliwić podłączenie płyty kuchennej z blatu roboczego. - Upewnić się, że napięcie na tabliczce znamionowej znajdującej się na spodzie produktu odpowiada napięciu pomieszczenia, w którym zostanie ono zainstalowane. - Nie używać przedłużaczy. - Przewód elektryczny uziemienia musi być o 2 cm dłuższy od innych przewodów. - W przypadku, gdy produkt nie posiada kabla zasilającego, należy użyć kabla o minimalnym przekroju 2,5 mm2 dla mocy do 7200 W; w przypadku wyższej wartości mocy przekrój kabla musi wynosić 4 mm2. - W żadnym punkcie przewód nie może być narażony na działanie temperatury o 50°C wyższej od temperatury otoczenia. - Produkt jest przeznaczony do stałego podłączenia do sieci elektrycznej, dlatego też należy użyć do stałego podłączenia sieci za pomocą wyłącznika wielobiegunowego, zgodnego z przepisami, który zagwarantuje całkowite odcięcie zasilania w warunkach kategorii przepięciowej III oraz będzie łatwo dostępny po zamontowaniu.

Uwaga! Wymiana kabla połączeniowego musi być wykonana przez autoryzowany serwis techniczny lub osobę o podobnych kwalifikacjach. - Uwaga! Przed ponownym podłączeniem obwodu do zasilania sieciowego i sprawdzeniem prawidłowego działania, należy zawsze sprawdzić, czy kabel sieciowy został prawidłowo zamontowany.

POWER LIMITATION: produkt jest wyposażony w funkcję Power Limitation (Ograniczenia mocy), która umożliwia ustawienie maksymalnego progu poboru (kW)

Ustawienie musi nastąpić w momencie podłączenia produktu do sieci elektrycznej lub przy ponownym podłączeniu sieci (w ciągu 2 kolejnych minut). Rozmiar zabezpieczenia instalacji elektrycznej musi być dostosowany do wybranego urządzenia ograniczającego moc. Informacja na temat sekwencji ustawienia funkcji Power Limitation znajduje się w rozdziale Działanie.

KIT WINDOWS: Produkt jest przystosowany do użytkowania w połączeniu z Zestawem czujnika Window (nie jest dostarczony przez producenta). Po zainstalowaniu ZESTAWU czujnika Window (tylko w przypadku użytkowania w trybie ZASYSANIA), zasysanie powietrza wyłączy się za każdym razem, gdy okno w pomieszczeniu, w którym jest on zamontowany, będzie zamknięte. Podłączenia elektryczne ZESTAWU do urządzenia musi być wykonane przez wykwalifikowany personel techniczny. ZESTAW musi posiadać oddzielny certyfikat zgodny z normami

bezpieczeństwa odnoszącymi się do komponentu i ich zastosowania z urządzeniem. Instalacji należy dokonać zgodnie z obowiązującymi zarządzeniami dotyczącymi instalacji komodowych.

UWAGA: okablowanie zestawu, które należy podłączyć do produktu, musi stanowić część certyfikowanego obwodu o bardzo niskim napięciu (SELV). Producent tego urządzenia uchyla się od wszelkiej odpowiedzialności za ewentualne nieprawidłowości, uszkodzenia, pożary wynikające z wad lub problemów związanych z błędnym funkcjonowaniem lub nieprawidłową instalacją zestawu.

BEZPIECZEŃSTWO PODCZAS INSTALACJI

• Zarówno elektryczna, jak i mechaniczna instalacja musi być wykonywana przez wykwalifikowany personel.
• Przed rozpoczęciem instalacji: Po rozpakowaniu produktu sprawdzić, czy nie został on uszkodzony w czasie transportu, a w przypadku problemów, przed przystąpieniem do instalacji, skontaktować się ze sprzedawcą lub Działem Obsługi Klienta; Sprawdzić, czy wymiary zakupionego produktu są odpowiednie do wybranej strefy montażu; Sprawdzić, czy wewnątrz opakowania nie umieszczono (na czas transportu) dodatkowych elementów (takich jak worki ze śrubami, gwarancje itd.) i ewentualnie wyjąć je i przechować; Upewnić się również, że w pobliżu nie ma żadnych przeszkód.

- Przystosowanie mebla do zabudowy:

• Produktu nie wolno montować nad urządzeniami chłodniczymi, zmywarkami do naczyń, piecykami, piekarnikami, pralkami i suszarkami; Przed włożeniem płyty kuchennej wykonać wszystkie otwory w meblu i ostrożnie wyjąć trociny i wióry pozostałe po cięciu.

Produkt został przeznaczony do zabudowy w blacie roboczym o grubości 2-6 cm, w przypadku instalacji TOP; 2,5-6 cm w przypadku instalacji FLUSH.

Minimalna odległość pomiędzy płytą kuchenną a ścianą musi wynosić przynajmniej 5 cm z przodu, 4 cm z boku i przynajmniej 50 cm od górnych półek.

Zwróć uwagę: Wskazane odległości są przykładowe: podczas projektowania uwzględnić zalecenia producenta kuchni.

• Aby zoptymalizować instalację wersji filtrującej, zaleca się wykonanie otworu w cokole, do którego będzie włożona krata.
• Ważne: używać jednoskładnikowego kitu uszczelniającego (S), odpornego na temperaturę do 250°C; przed jego zastosowaniem oczyścić powierzchnie do klejenia, usuwając wszelkie substancje, które mogłyby niekorzystnie wpłynąć na sklejenie (np.: produkty zapobiegające przywieraniu, smar, olej, pył, resztki starego kleju itp.); równomiernie rozprowadzić klej na całym obwodzie ramy; po przyklejeniu pozostawić do wyschnięcia na około 24 godziny. Uwaga! Niezastosowanie śrub i elementów mocujących

zgodnie z niniejszymi instrukcjami może doprowadzić do ryzyka natury elektrycznej.

Uwaga: dla zapewnienia prawidłowego montażu produktu zaleca się owinięcie przewodów rurowych taśmą klejącą o następującej charakterystyce: folia elastyczna z miękkiego PVC, z klejem akrylanowym; zgodna z normą DIN EN 60454; opóźniająca spalanie; wysoka odporność na skoki temperatury; możliwa do użycia w niskiej temperaturze.

UTYLIZACJA PO WYCOFANIU Z EKSPLOATACJI

Urządzenie zostało oznaczone zgodnie z Dyrektywą Europejską 2012/19/WE - UK SI 2013 Nr 3113 (WEEE), dotyczącą zużytego sprzętu elektrycznego i elektronicznego.

Upewniając się o prawidłowej utylizacji produktu, użytkownik przyczynia się do zapobiegania potencjalnym negatywnym skutkom dla środowiska i zdrowia. Symbol umieszczony na produkcie lub na załączonej dokumentacji oznacza, że nie powinien on być traktowany jak odpad domowy, lecz należy go przekazać do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego. Należy się go pozbyć zgodnie z lokalnymi przepisami dotyczącymi utylizacji odpadów. Aby uzyskać więcej informacji na temat utylizacji, złomowania i recyklingu produktu, należy skontaktować się z właściwym biurem lokalnym, centrum zbiórki odpadów lub ze sklepem, w którym produkt został zakupiony.

NORMY

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z normami dotyczącymi:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233; Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2; EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

Wskazówki dotyczące prawidłowego użytkowania ograniczającego wpływ na środowisko: Podczas rozpoczęcia gotowania włączyć urządzenie z minimalną prędkością, pozostawiając je włączone również na kilka minut po zakończeniu gotowania. Zwiększyć prędkość tylko w przypadku dużej ilości spalin i oparów, używając funkcji booster włączenia w ekstremalnych wypadkach. Aby utrzymać skuteczność systemu redukcji nieprzyjemnych zapachów, wymieniać, gdy jest to konieczne, filtry węglowe. Aby zachować skuteczność filtra przeciwtłuszczowego, w razie konieczności należy go wyczyścić. Aby zwiększyć skuteczność i zredukować hałas, zastosować maksymalną średnicę systemu odprowadzania wskazaną w niniejszej instrukcji.

2. UŻYTKOWANIE

UŻYTKOWANIE PŁYTY KUCHENNEJ

Indukcyjny system gotowania opiera się na fizycznym zjawisku indukcji magnetycznej. Główną cechą takiego systemu jest bezpośrednie przekazywanie energii z generatora do garnka.

Zalety: W porównaniu z elektrycznymi płytami kuchennymi, wasza płyta indukcyjna jest: Bezpieczniejsza: niższa temperatura na szklanej powierzchni. Szybsza: mniejszy czas nagrzewania potrawy. Bardziej precyzyjna: płyta natychmiast reaguje na wydawane polecenia.

Skuteczniejsza: 90% pobieranej energii jest przekształcanej w ciepło. Poza tym, po zdjęciu garnka z płyty, przekazywanie ciepła zostaje natychmiast przerwane, unikając w ten sposób niepotrzebnych strat.

UŻYTKOWANIE NACZYŃ DO PRZYGOTOWYWANIA POTRAW

• Naczynia do przygotowywania potraw

Używać wyłącznie garnków, które posiadają wskazany symbol.

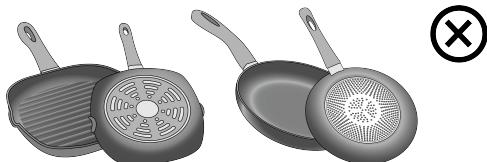

Ważne:

Aby uniknąć nieodwracalnego uszkodzenia powierzchni, nie należy używać:

naczyń, których dno nie jest idealnie płaskie; - metalowych naczyń z emaliowanym dnem; - naczyń o szorstkiej podstawie, aby nie porysować powierzchni płyty; - nigdy nie kłaść gorących garnków i patelni na panelu sterowniczym płyty. - Nie wszystkie garnki nadające się do indukcji są odpowiednio skuteczne ze względu na ich dna, które są częściowo wykonane z materiału ferromagnetycznego!! Podczas zakupu garnków lub patelni sprawdzić, czy: - Dno jest w całości wykonane z materiału ferromagnetycznego. W przeciwnym razie obniża się równomierność oraz skuteczność przekazywania ciepła, z temperaturą powierzchni patelni/garnka niedopowiednią do gotowania.

• Dno nie zawiera aluminium: naczynie nie nagrzewa się. Rozpoznane przy elementy indukcyjne.

• Niepłaskie dno o szorstkiej powierzchni.
• Odejmują one powierzchnię kontaktu pomiędzy elementem indukcyjnym a naczyniem, obniżając wydajność i pogarszając gotowanie.

- Posiadane naczynia

Za pomocą zwykłego magnesu można sprawdzić, czy materiał, z którego wykonany jest garnek, jest magnetyczny. Garnki nie nadają się, jeśli magnes nie działa na nie. Wskazówki, o których mowa w poprzednim akapicie, mają zastosowanie również w tym przypadku.

Zalecana średnica dna garnka

WAŻNE: jeśli wymiary garnków są mniejsze niż strefy grzewcze. Aby zapoznać się z minimalną średnicą garnka do użycia na poszczególnych strefach, należy zapoznać się z ilustracją w niniejszej instrukcji.

- Oszczędność energetyczna

Używać garnków i patelni o średnicy dna równej średnicy strefy grzewczej; Używać wyłącznie garnków i patelni z płaskim dnem - Gdzie to możliwe, podczas gotowania przykryć garnek pokrywką; W celu zmniejszenia czasu gotować warzywa, ziemniaki itp. w niewielkiej ilości wody; Używać szybkowaru, który dodatkowo ogranicza zużycie energii i czas gotowania; Ustawić garnek na środku strefy grzewczej oznaczonej na płycie.

UŻYTKOWANIE OKAPU

System zasysania oparów może być używany w wersji wciągowej z odprowadzeniem na zewnątrz budynku lub filtrującej z wewnętrzną recyrkulacją.

Na stronach internetowych www.elica.com i www.shop.elica.com można zapoznać się z pełną gamą dostępnych zestawów, w celu wykonania różnych instalacji, zarówno w wersji filtrującej, jak i wyciągowej.

Wersja Wyciągowa:

Opary są odprowadzane na zewnątrz budynku za pomocą szeregu kanałów (do nabycia osobno). Podłączyć produkt do przewodów rurowych i otworów spustowych na ścianie o średnicy równej średnicy wylotu powietrza (kołnierz łączący). Więcej informacji na temat rur i ich wymiarów wskazano na stronie dotyczącej akcesoriów w instrukcji montażu - Wersja z wyciągiem. Zastosowanie rur i otworów spustowych na ścianie o mniejszej średnicy doprowadzi do zmniejszenia osiągów zasysania i znacznego zwiększenia hałasu. W takim przypadku producent uchyla się od wszelkiej odpowiedzialności.

Dla maksymalnej wydajności zasysania: • Zaleca się maksymalnie 7-metrowy, prostoliniowy przewód. • Na każde 7 metrów prostoliniowego przewodu rurowego zaleca się stosowanie maksymalnie dwóch kolanek 90°

Należy unikać drastycznych zmian w przekroju przewodu, zawsze preferując przekrój 150 mm (lub prostokątny 222 x 89 mm).

Wersja Filtrująca:

Przed ponownym wprowadzeniem do pomieszczenia, zasysane powietrze zostanie przefiltrowane przez odpowiednie filtry przeciwtłuszczowe i filtry przeciwzapachowe. Produkt jest dostarczany z wszystkimi elementami niezbędnymi do standardowego montażu, z wylotem powietrza w części cokołu mebla. Produkt jest wyposażony w zestaw filtrów przeciwzapachowych. Dodatkowe informacje znajdują się na stronie dotyczącej akcesoriów wersji filtrującej (w ilustrowanej części niniejszej instrukcji).

3. DZIAŁANIE

PANEL STEROWNICZY

P. Funkcja

1 ON/OFF płyty kuchennej/okapu płyty kuchennej 2 Wybór strefy grzewczej / Wyświetlacz strefy grzewczej 3 Zwiększanie/Zmniejszanie poziomu mocy gotowania i prędkości (mocy) zasysania

	Wyświetlanie poziomu mocy gotomania i prędkosci (mocy) zasysania
4	Aktywacja Timera „STAND ALONE"
	Wyświetlacz: Timer „STAND ALONE" / Timer Strefy gotomania.
5	Zwięskszanie/Zmniejszanie czasu Timera „STAND ALONE" / Timer Stref grzewczych
6	Aktywacja Czasomierza stref grzewczych
	Wskaznik Czasomierza stref grzewczych aktywny
7	Aktywacja Automatic Heat Up (Nagrzewanie Automatyczne).
8	Aktywacja Temperature Manager - Regulatora Tem- peratury (Warming Function - Funkcja Negrzewania)
9	Pauza
10	Key Lock (Blokada Przycisków)
11	Wskaznik Okapu aktywny
	Aktywacja Wskaznika Nasycenia Fitrów
12	Wybor/Aktywacja Okapu
	Wyświetlacz Okapu
	Wyświetlacz nascyenia Filtra węglowego/ceramicz- nego - Filtra przyciwtluszczowego
13	Reset Nascyenia Filtrów
14	Aktywacja funkcji automatycznej okapu

CO TRZEBA WIEDZIEĆ PRZED ROZPOCZĘCIEM PRACY

Wszystkie funkcje tej płyty kuchennej zostały zaprojektowane w sposób uwzględniający najbardziej rygorystyczne normy bezpieczeństwa. Z tego powodu:

• Niektóre funkcje nie włączą się lub wyłączą się automatycznie, w przypadku gdy na powierzchniach grzewczych nie ma garnków lub są one źle ustawione.
• W innych przypadkach aktywowane funkcje wyłączają się automatycznie po kilku sekundach, jeśli wybrana funkcja wymaga dodatkowego ustawienia (np. „Włączyć płytę kuchenną” bez „Wybrać strefę grzewczą” i „Temperatura pracy”, lub „Funkcja Lock” (Blokada) lub „Timer” (Czasomierz).

Przed zbliżeniem się do strefy grzewczej poczekać, aż wyświetlacz wyłączy się.

Uwaga! W razie (na przykład) dłuższego działania wyłączenie strefy grzewczej może nie być natychmiastowe, ponieważ trwa etap chłodzenia; na wyświetlaczu stref

grzewczych pojawi się symbol wskazujący, że trwa chłodzenie. Przed zbliżeniem się do strefy grzewczej poczekać, aż wyświetlacz wyłączy się.

WYŚWIETLACZ STREFY GRZEWCZEJ

na wyświetlaczach stref grzewczych jest wskazywane:

Funkcja	Wartosci
Wlaczona stefa grzewcza	0
Power Level (Poziom Mocy)	1...9-P
Residual Heat Indicator (Wskaźnik Ciepta Resztkowego)	H
Pot Detector (Detektor Garnka)	U
Aktywna funkacja Bridge Zone (Strefy Ląco-zone)	O
Aktywna funkacja Temperature Manager (Regulator Temperatury)	U
Funkcja Pauzy	H
Funkcja Automatic Heat UP (Nagrzewanie Automatyczne)	B

CHARAKTERYSTYKA PŁYTY

Safe Activation (Bezpieczna Aktywacja)

Produkt uaktywni się wyłącznie, gdy na strefie grzewczej znajdzie się garnek: proces nagrzewania nie uaktywni się lub zostanie przerwany w przypadku braku lub zdjęcia garnka.

• Pot Detector (Detektor Garnka)

Produkt automatycznie odczytuje obecność garnka w strefach grzewczych.

• Safety Shut Down (Wyłączanie Bezpieczeństwa)

Ze względów bezpieczeństwa każda strefa grzewcza posiada maksymalny czas działania, który zależy od ustawionego poziomu mocy.

Residual Heat Indicator (Wskaźnik Ciepła Resztkowego)

Po wyłączeniu jednej lub kilku stref grzewczych, obecność ciepła resztkowego jest wskazywana na wyświetlaczu danej strefy, za pomocą symbolu H.

UŻYTKOWANIE PŁYTY KUCHENNEJ

Uwaga: Aby uaktywnić jakąkolwiek funkcję, należy wcześniej włączyć daną strefę.

Włączanie

Krótko wcisnąć (dotknąć) ON/OFF (1) płyty grzewczej/okapu: podświetli się symbol. Kontynuować wciskanie: przez chwilę będą widoczne wszystkie dostępne funkcje, po czym tylko główne pozostaną aktywne; pozostałych będzie można użyć i uaktywnią się później, podczas pracy urządzenia.

WAŻNE: wszystkie dostępne funkcje będą podświetlone światłem o niewielkim natężeniu, które stanie się intensywniejsze dopiero w momencie aktywowania funkcji.

Ponownie wcisnąć, aby wyłączyć.

Uwaga: Ta funkcja ma pierwszeństwo w stosunku do pozostałych.

• Wybór stref grzewczych

Dotknąć (wcisnąć) obszaru Wyboru/Wyświetlacza (2) odpowiadającego wymaganej strefie grzewczej.

Power Level (Poziom Mocy)

Płyta grzewcza posiada 9 poziomów mocy. Dotknąć i przesunąć palcem po Pasku wyboru (3):

w prawo, aby zwiększyć poziom mocy;

w lewo, aby zmniejszyć poziom mocy.

Ustawiony poziom mocy zostanie wyświetlony w obszarze Wyboru/Wyświetlacza (2).

Power Booster (Wzmacniacz Mocy)

Produkt jest wyposażony w dodatkowy poziom mocy (powyżej poziomu), który jest aktywny przez 5 minut, po czym moc wraca do poprzedniego poziomu.

Dotknąć i przesunąć palcem wzdłuż Paska wyboru (3)

(powyżej poziom 3) i aktywować Power Booster (Wzmacniacz Mocy). Poziom Power Booster (Wzmacniacza Mocy) jest wskazywany w obszarze

Wyboru/Wyświetlacza (2) symbole

• Timer Stref Grzewczych

Funkcja Czasomierza Stref Grzewczych jest odliczaniem, które można ustawić, aby po określonym czasie strefa grzewcza wyłączyła się, a użytkownik zostanie poinformowany sygnałem dźwiękowym.

Aktywacja funkcji Czasomierza Stref Grzewczych

Dotknąć (wcisnąć) obszaru Wyboru/Wyświetlacza (2) (poziom mocy inny niż zero)

Wcisnąć (6) w odniesieniu do strefy grzewczej

• Za pomocą symboli — (5) można ustawić czas trwania Czasomierza, który jest wyświetlany w Strefie

Wyświetlaczu (4); podczas ustawiania miga symbol (6).

Uwaga: poczekać 10 sekund bez naciskania na inne polecenie, aby Czasomierz Strefy Grzewczej mógł zostać uruchomiony.

Uwaga: ponowne długie wciśnięcie (6) spowoduje, że Czasomierz strefy grzewczej wyresetuje się.

W razie konieczności, powtórzyć czynność dla kilku stref grzewczych:

Każda strefa grzewcza musi mieć ustawiony osobny czasomierz; na wyświetlaczu (4) pojawi się odliczanie dla

strefy grzewczej wybranej w danym momencie; jeśli nie zostanie wybrana żadna strefa, po naciśnięciu na wyświetlacz (4) pojawi się odliczanie Timera (Czasomierza) STAND ALONE. Tryb wizualizacji odliczania jest taki sam, jak w przypadku Timera (Czasomierza) STANDALONE (patrz paragraf Timer (Czasomierz) STANDALONE w wersji WEB niniejszej instrukcji).

Kiedy czasomierz ukończy odliczanie, wydany zostanie sygnał akustyczny i strefa grzewcza wyłączy się. Aby wyłączyć Timer (Czasomierz):

• wybrać strefę grzewczą (2)
• ustawić czas trwania Timera (Czasomierza) na 0.00, za pomocą + (5). Power Limitation (Ograniczenie Mocy)

Funkcja Power Limitation umożliwia ustawienie działania produktu, ograniczając maksymalny pobór i regulując moc poboru wszystkich aktywnych stref grzewczych, aby całkowity pobór płyty nie przekraczał ustawionego maksymalnego poziomu poboru.

Uwaga: ustawienia należy dokonywać na wyłączonej

płycie, bez wciskania przycisku ① ON/OFF (1), w momencie podłączenia płyty kuchennej do sieci elektrycznej lub po ponownym podłączeniu sieci, w ciągu 2 kolejnych minut.

Aby ustawić funkcję Power Limitation (Ograniczenie mocy):

• wcisnąć przycisk (A) (który będzie migał tylko przez pierwsze 2 minuty po podłączeniu zasilania)
• trzymając wciśnięty przycisk (A), naciskać pojedynczo wszystkie obszary Wyboru/Wyświetlacza (2) stref grzewczych, w kierunku przeciwnym do kierunku ruchu wskazówek zegara, poczynając od prawej przedniej strefy (FR), po każdym wciśnięciu zostanie wyemitowany krótki sygnał dźwiękowy; po wciśnięciu wszystkich Wyświetlaczy (2) zwolnić przycisk:

w tym momencie na Wyświetlaczu (2) tylnej lewej strefy (RL) pojawią się kolejno symbole i, wskazując, że można dokonać ustawień.

• wybrać Wyświetlacz (RL-2), a następnie użyć Paska wyboru (3), dopóki na Wyświetlaczu pojawią się symbole iB;

Na Wyświetlaczu (FL-2) pojawi się bieżące ustawienie wraz z wartościami podanymi w tabeli:

wyświetlana wartość Moc (kW)

7,4 Kw (ustawienie domyjsne)

4,5 Kw

3,1 Kw

Aby zmienić ustawienie funkcji Power Limitation (Ograniczenie mocy):

• nacisnąć na Wyświetlacz (FL-2), następnie użyć Paska wyboru (3), aby

wprowadzić nowe ustawienie. Aby zapisać wybór, wcisnąć

na 2 sekundy przycisk ① ON/OFF (1); zostanie wyemitowany dłuższy sygnał dźwiękowy potwierdzający ustawienie.

Bridge Zones (Strefy Łączone)

Dzięki funkcji Bridge strefy grzewcze mogą pracować wspólnie, tworząc jedną dużą strefę o tym samym poziomie mocy. Taka funkcja umożliwia równomierne gotowanie w dużych garnkach i patelniach.

Można wykorzystać przednią strefę grzewczą w połączeniu z odpowiadającą jej strefą tylną (aby sprawdzić, które strefy mają taką funkcję, skonsultować ilustracje wskazane w niniejszej instrukcji).

Aby uaktywnić Funkcję Bridge:

• jednocześnie wybrać obydwie strefy grzewcze, których chce się użyć
• na Wyświetlaczu (2) „tylnej" strefy grzewczej pojawia się symbol
• za pomocą Paska wyboru (3) można ustawić Poziom (moc) działania, który będzie widoczny na wyświetlaczu (2) w strefie „przedniej"

Aby dezaktywować Funkcję Bridge wystarczy powtórzyć tę samą procedurę aktywacji

Uwaga: Timer (Czasomierz) Stref Grzewczych, uaktywniony podczas Funkcji Bridge, spowoduje automatyczne wyłączenie obydwu stref grzewczych; w tym przypadku są one uważane jako jedna strefa kombinowana.

Key Lock (Blokada Przycisków)

Key Lock (Blokada Przycisków) umożliwia zablokowanie ustawień płyty, uniemożliwiając przypadkowe zmiany, pozostawiając aktywne ustawione funkcje.

Aktywacja:

• wcisnąć (10). Powtórzyć czynność, aby dezaktywować.

Uwaga: po wciśnięciu jakiejkolwiek innej funkcji podczas, gdy jest aktywna funkcja Key Lock (Blokada Przycisków),

symbol zacznie migać, wskazując, że funkcja jest włączona i należy ją wyłączyć, aby umożliwić użycie płyt.

Automatic Heat Up (Nagrzewanie Automatyczne)

Funkcja Automatic Heat Up umożliwia szybsze osiągnięcie ustawionej mocy; gwarantuje ona szybsze ugotowanie, ale bez ryzyka przypalenia potrawy, ponieważ temperatura nie przekracza ustawionego poziomu. Ta funkcja jest dostępna dla poziomów mocy od do

Aktywacja:

• z włączoną strefą grzewczą wcisnąć (7), na Wyświetlaczu (2) pojawia się na przemian migający napis i moc ustawiona w strefie grzewczej.

Zwiększenie poziomu mocy strefy grzewczej: funkcja Automatic Heat Up (Nagrzewanie Automatyczne) pozostaje aktywna z nowym ustawieniem temperatury;

Zmniejszanie poziomu mocy strefy grzewczej: funkcja Automatic Heat Up (Nagrzewanie Automatyczne) wyłączy się.

Uwaga: wybierając inne strefy grzewcze, symbol (7) znowu się zapali światłem o małym natężeniu i będzie można aktywować funkcję także dla tej strefy; funkcja pozostaje aktywna w strefie, gdzie została ustawiona, co sygnalizowane jest na Wyświetlaczu (2).

Pauza

Funkcja Pauzy umożliwia zawieszenie każdej aktywnej na płycie funkcji, ustawiając moc na zero.

Aktywacja:

wcisnąć (9), wyświetli się migający symbol na wyświetlaczach (2)

Aby dezaktywować funkcję:

wcisnąć (9), podświetli się Pasek Wyboru (3)

• wcisnąć/przewinąć Pasek Wyboru (3), aby dezaktywować funkcję.

Uwaga: wyłączenie pauzy przywraca warunki płyty kuchennej, w których znajdowała się ona uprzednio, płyta będzie więc pracować z takimi samymi ustawieniami, jakich używała przed przerwą.

Uwaga: jeśli po 10 minutach Funkcja Pauzy nie zostanie dezaktywowana, płyta wyłączy się automatycznie.

Uwaga: Funkcja Pauzy nie ma wpływu na zasysanie.

- Timer (Czasomierz), STAND ALONE

Funkcja Timer (Czasomierz) to odliczanie niezależne od stref grzewczych (i strefy zasysania).

Czasomierz aktywuje się po wciśnięciu Strefy/Wyświetlacza (4).

Za pomocą symboli + (5) ustawić czas trwania Czasomierza, który jest wyświetlany na wyświetlaczu Strefa/Wyświetlacz (4)

Uwaga: poczekać 10 sekund, bez naciskania żadnego innego polecenia, aby odliczanie się uruchomiło.

Czasomierz można ustawić maksymalnie na 1(h) i

59(min). Pozostały czas będzie wyświetlany w Strefie/Wyświetlaczu (4), a po zakończeniu odliczania zostanie wyemitowany sygnał dźwiękowy.

Uwaga: Gdy odliczanie będzie krótsze niż 10 minut, na czasomierzu pojawi się stała kropka po pierwszej cyfrze.

Wyświetlana wartosć	Pozostaly czas
135	1 godz. 35 min
135	1 min. 35 sek.

Aby wyłączyć Timer (Czasomierz):

• wybrać Strefę/Wyświetlacz (4)
• ustawić czas trwania Czasomierza na Zero 0.00, używając - + (5)

- Temperature Manager - Regulator Temperatury (Warming Function - Funkcja Nagrzewania)

Temperature Manager (Regulator Temperatury) jest funkcją sterowniczą, która umożliwia utrzymanie ciepła na stałym poziomie, na zoptymalizowanym poziomie mocy; idealna dla utrzymania w cieple potraw i gotowych soków. Funkcja Temperature Manager (Regulator Temperatury)

aktywuje się po wciśnięciu przycisku 3 (8).

Na wyświetlaczu (2) strefy, w której pracuje Temperature Manager (Regulator Temperatury), pojawią się symbole

Uwaga: wybierając jednocześnie inną strefę grzewczą, symbol (8) znowu zapali się światłem o niewielkim natężeniu i będzie można aktywować funkcję także dla tej strefy; funkcja pozostaje aktywna w strefie, w której została ustawiona, co jest sygnalizowane na Wyświetlaczu (2).

• Ponownie wcisnąć (8), aby dezaktywować i wyłączyć, aż do poziomu wyświetlonego na Wyświetlaczu (2) na "".

Uwaga: jeśli Temperature Manager - Regulator Temperatury (Warming Function - Funkcja Nagrzewania) wybrano kilka stref, należy najpierw wybrać żądaną strefę za pomocą obszaru Wyboru (2); Funkcję można również dezaktywować za pomocą Paska Wyboru (3), ustawiając Poziom Mocy na.

UŻYTKOWANIE OKAPU

- Włączenie systemu wyciągowego:

• Włączyć płytę grzewczą, jak wskazano w rozdziale „włączenia" dotyczącym użytkowania płyty grzewczej;
• Otworzyć Flap; dotknąć Strefy wyboru (12), aby uaktywnić system wyciągowy.

Uwaga: Strefa zasysania jest wyposażona w mechaniczny obrotowy FLAP. Przed włączeniem okapu konieczne jest otwarcie FLAP, aby uaktywnić system wyciągowy. Okap jest wyposażony w czujnik, który automatycznie wyłącza silnik, jeśli FLAP zostanie całkowicie zamknięty

gdy zasysanie jest aktywne. Zasysanie zostanie wznowione tylko po otwarciu FLAP. Skonsultować również wskazówki w części ilustrowanej w niniejszej instrukcji.

- Siła ssania:

Okap posiada 4 poziomy prędkości (mocy) od 1 do 4. Dotknąć i przesunąć palcem po Pasku Wyboru (3): w prawo, aby zwiększyć poziom mocy, w lewo, aby go zmniejszyć.

Uwaga: Ustawiony poziom mocy zostanie wyświetlony w obszarze Wyboru Wyświetlacza (12).

Power Booster (Wzmacniacz Mocy)

Okap jest wyposażony w 1 dodatkowy poziom zasysania o nazwie Power Booster, który jest regulowany czasowo i trwa 5 minut.

Aby go wybrać, dotknąć i przesunąć palcem po Pasku Wyboru (3) (powyżej poziomu 4), na wyświetlaczu pojawi się migający symbol.

Uwaga: po upływie ustawionego czasu, moc powróci do poprzednio ustawionego poziomu.

- Funkcjonowanie automatyczne

Okap działa na najodpowiedniejszej prędkości, dostosowując moc zasysania do maksymalnego poziomu gotowania, użytego na strefach grzewczych.

Kiedy strefy grzewcze są wyłączone, okap dostosowuje prędkość zasysania, zmniejszając ją stopniowo, tak by wyeliminować resztki par i odorów.

W celu aktywowania funkcji:

Wcisnąć (A) (14);

Powtórzyć czynność w celu dezaktywacji.

Uwaga: podczas automatycznego funkcjonowania na

Pasku Wyboru (3) wybierz prędkości od 1 do 4, automatyczne funkcjonowanie zostanie przerwane; jeśli natomiast wybierzesz Power Booster, automatyczne funkcjonowanie zostanie wznowione po upływie

ustawionego czasu, a symbol (A) będzie migał.

Uwaga: w przypadku wyłączenia płyty podczas aktywnego funkcjonowania automatycznego, wyłączenie okapu nastąpi automatycznie, w sposób stopniowy.

- Wskaźnik nasycenia filtrów

Okap wskazuje konieczność przeprowadzenia konserwacji filtrów:

Filtr przeciwwęglowy/ceramiczny FILTR (13) świeci

Filtr przeciwtłuszczowy FILTER (13) świeci i miga

Uwaga: funkcja ta jest domyślnie wyłączona (sposób włączenia opisano w punkcie „Aktywacja wskaźnika nasycenia filtrów")

- Reset nasycenia filtrów

Po wymianie filtra (przeciwtłuszczowego lub węglowego/ceramicznego) długo wcisnąć przycisk FILTER (13); wyłączy się, uruchamiając ponowne zliczanie wskaźnika.

- Aktywacja wskaźnika nasycenia filtrów

Uwaga: Zazwyczaj ten wskaźnik jest nieaktywny.

Aby go aktywować należy:

• włączyć płytę z wyciągiem ①;
• z wyłączonym silnikiem zasysania i strefami grzewczymi wcisnąć na Strefę wyboru (12) wcisnąć na dłuższą chwilę HOOD (11) dopóki na Wyświetlaczu (12) nie pojawią się na zmianę migające litery iO.

F = filtry przeciwwęglowe/ceramiczne; G = filtr przeciwtłuszczowy;

FILTRY PRZECIWZAPACHOWE WĘGLOWE/CERAMICZNE

• nacisnąć na Wyświetlacz (12) w momencie, w którym pojawi się litera
• wcisnąć FILTER (13) stałe światło.
• ponownie na dłuższą chwilę wcisnąć HOOD (11), aby potwierdzić aktywację wskaźnika filtra przeciwzapachowego węglowego/ceramicznego.

• nacisnąć na Wyświetlacz (12) w momencie, w którym pojawi się litera, wcisnąć FILTER (13) migające światło.
• ponownie na dłuższą chwilę wcisnąć HOOD (11), aby potwierdzić aktywację wskaźnika filtra przeciwtłuszczowego.

TABELA MOCY

Poziom moc		Rodzaj gotowania	Uzytkowanie (w oparciu o doświadczenie i nawyki ku-linarne)
Max moc	P	Szybkie podgrzanie	szybkie zwojezkienie temperatury potrawy,ź do szybkie-go wrzenia w przypadku wody lub szybkiego podgrzania plynów do gotowania
	8.9	Smażenie - gotowanie	Pieczenie, Rozpoczȩcie gotowania, smażenie produktów mrożonych, szybkie gotować
Wysoka moc	7.8	Pieczenie - smażenie - gotowanie - grillowanie	smażenie, urzmywanie zagotowania, gotowanie i grillowanie (przez krótki czas, 5-10 minut)
	6.8	Pieczenie - gotowanie - powolne goto- wanie - smażenie- grillowanie	smażenie, urzmymania lekkiego zagotowania, gotowanie i grillowanie (przez srednio dlugi czas, 10-20 minut), na- grzewanie akcesiorów
Średnia moc	5.9	Gotowanie - powolne gotowanie - smażenie- grillowanie	duszenie, urzmywanie lekkiego zagotowania, gotować (przez dlugi czas), uzyskanie kremowej konstenscjji potra- wy z makaronem
	3.9	Gotowanie - gotowanie na Wolnym ogniu - zagęszczanie- uzyskiwanie kre- mowej konstenscjji	wydlązony czas gotowania (rzź, sosy, pieczenie, ryby) uzywȩć plynów (np. wody, wina, bulionu, mleka), uzy- skanie kremowej konstenscjji potrawy z makaronem
	2.8	Gotowanie - gotowanie na Wolnym ogniu - zagęszczanie- uzyskiwanie kre- mowej konstenscjji	wydlązony czas gotowania (objętość mniejsze są不同程度ny...) uzywȩć plynów (np. woda, wino, bulion, mleko)
Niska moc	1.2	Stopienie - Rozmrażanie - urzymanie temperatury- homogenizacja	topienie masla, delikatne topienie czekolady, Rozmrażanie małych produktów
	8	Stopienie - Rozmrażanie - urzymanie temperatury- homogenizacja	ustrzymywanie małych porcie są不同程度nygotowanych potraw w temperaturze lub urzmywanie temperatury talerzy oraz uzyskiwanie kremowej konstenscjji risotto
OFF	0	Powierzchnia oparcia	Powierzchnia gotowania w Pozycji stand-by lub wymiarczenia (moziła obecność pozostaluściciepla w zwiatek zu za- kończonym gotowaniem, syngnalacja za pomocza H-L-O)

4. KONSERWACJA

Uwaga! Przed przystąpieniem do czyszczenia lub konserwacji należy się upewnić, że strefy grzewcze są wyłączone oraz zniknęła kontrolka wskazująca grzanie.

Informacja na temat konserwacji produktu wskazano na ilustracjach na końcu części o instalacji, oznaczonych poniższym symbolem.

KONSERWACJA PŁYTY GRZEWCZEJ

Czyszczenie płyty indukcyjnej

Płytę kuchenną należy czyścić po każdym użyciu.

Ważne:

• Nie używać gąbek ściernych i metalowych druciaków. Ich stosowanie może z czasem doprowadzić do uszkodzenia szklanej powierzchni.
• Nie używać żrących środków chemicznych takich jak spray do piekarnika lub odplamiaczy. NIE UŻYWAĆ URZĄDZEŃ CZYSZCZĄCYCH PARĄ!!!

Po każdym użyciu poczekać na wystygnięcie i wyczyścić osady i plamy z resztek żywności. Cukier lub bardzo słodkie produkty powodują uszkodzenie płyty kuchennej i dlatego należy je natychmiast usunąć. Sól, cukier oraz piasek mogą zarysować szklaną powierzchnię. Używać miękkiej ściereczki, papieru kuchennego lub specjalnych produktów przeznaczonych do czyszczenia płyty (przestrzegać zaleceń Producenta).

Czyszczenie zbiornika na ciecz:

W razie przypadkowego i obfitego rozlania się płynów z garnków i patelni należy użyć zaworu spustowego, znajdującego się w dolnej części produktu, w celu wyeliminowania wszelkich pozostałości, zapewniając maksymalne bezpieczeństwo higieniczne.

W celu dokładnego i dogłębnego wyczyszczenia można całkowicie wyjąć dolny zbiornik.

Czyszczenie metalowej kratki:

Grill należy myć ręcznie w ciepłej wodzie z neutralnym

detergentem i dokładnie wysuszyć, aby uniknąć utleniania.

KONSERWACJA OKAPU

- Czyszczenie okapu:

Do czyszczenia używać WYŁĄCZNIE szmatki nasączonej neutralnym płynnym detergentem.

DO CZYSZCZENIA NIE UŻYWAĆ ŻADNYCH NARZĘDZI LUB PRZYRZĄDÓW!

Unikać stosowania produktów zawierających substancje ścierne. NIE UŻYWAĆ ALKOHOLU!

Konserwacja filtra przeciwtłuszczowego:

Przytrzymuje cząsteczki tłuszczu powstające podczas gotowania.

Należy go czyścić raz w miesiącu (lub, gdy system sygnalizacji filtrów wskazuje taką konieczność) używając nieagresywnych detergentów, ręcznie lub w zmywarce do naczyń w niskiej temperaturze i w krótkim cyklu mycia.

Podczas mycia w zmywarce do naczyń, metalowy filtr przeciwtłuszczowy może ulec przybarwieniu, mimo to jego właściwości filtracyjne nie ulegają zmianie.

Konserwacja filtra węglowego - ceramicznego (tylko w wersji filtrującej):

Zatrzymuje nieprzyjemne zapachy powstające podczas gotowania. Produkt jest wyposażony w zestaw filtrów przeciwzapachowych.

Nasycenie filtrów przeciwzapachowych następuje po krótszym lub dłuższym użytkowaniu, w zależności od rodzaju kuchni i terminów czyszczenia filtra przeciwtłuszczowego. Filtry przeciwzapachowe mogą być regenerowane termicznie co 2/3 miesięcy w nagrzanym wcześniej piekarniku, w temperaturze 200°C przez 45 minut. Prawidłowa regeneracja zapewnia stałą wydajność filtrowania przez 5 lat.

Uwaga! Nie kłaść filtrów na dnie piekarnika, włożyć je do blachy i umieścić na środkowym poziomie.

5. SERWIS OBSŁUGI

TABELA WYSZUKIWANIA USTEREK

Kod znamionowy	Opis	Możliwe przyczyny	Rozwiȩzanie
	Strefa sterowania wymiąca są z powodu zbyt wysockiej temperatu- ry	Temperatura wewétrzna czegość elektronicznych jest zbyt wysoka	Prźed ponownym uzyciem pltyt poczekość, aż wysty- gneie
	Nieopadowiednie naczynie	Ultrata wȩciewość magnetycz- nych	Z)dźć gamek
	Problemy w komunikacja pomie- dzy interfejmem uzytkownik a moduloem indukcyjnym	Brak zasilania elektrycznego moduł; kabel zasilajność nie za- stę prawidlowo podlaczenia lub jest uszkodzony	Odlączyść pltyte od sieci elektrycznej i sprawdzić podlaczenia
Wszystkie innie sygnali- zacije blȩdwów	Skont⁺tatóć są z serwisem obstruk technicznej i pod⁺ć kod blȩdu

SERWIS OBSŁUGI

Przed skontaktowaniem się z Serwisem Obsługi

1. Upewnić się, że nie można rozwiązać problemu we własnym zakresie na podstawie opisów z paragrafu „Wyszukiwanie usterek".
2. Wyłącz i ponownie włącz urządzenie, aby upewnić się, czy problem nie został rozwiązany.

Jeśli po wykonaniu powyższych kontroli problem wciąż trwa, należy skontaktować się z najbliższym Serwisem Obsługi.

Konserwacja filtrów tłuszczowych:

Obniżenie poziomu wydajności strefy gotowania: funkcja Automatic Heat zostaje dezaktywowana.

Wybór strefy

- Wskaźnik nasycenia filtra

- Timer „STAND ALONE"

Uwaga: ta funkcja ma pierwszeństwo przed wszystkimi innymi funkcjami.

- Wybór stref grzewczych

Dotknij (naciśnij) obszar wyboru / wyświetlacza (2) odpowiedniej żądanej strefy grzewczej.

Poziom mocy (Power Level)

Uwaga! Proszę dokładnie przestrzegać poniższych instrukcji:

Uwaga: Aby aktywować dowolną funkcję, należy najpierw aktywować żądany obszar.

Włącz

Kratko pritisnite (se dotaknite) ① ON/OFF (1) kuhalne

Čiščenje zbiralnika tekočine:
