| Typ produktu | Odsávač pár s indukčnou doskou |
| Značka | Thomson |
| Model | THIH60 |
| Rozmery (Š x H) | 60 x 52 cm (približne) |
| Elektrické napájanie | 220-240 V ~ 50/60 Hz |
| Maximálny celkový výkon | 7,4 kW (nastaviteľný na 4,5 kW alebo 3,1 kW) |
| Počet varných zón | 4 indukčné zóny |
| Počet rýchlostí odsávania | 4 rýchlosti + booster (5 min) |
| Typ odsávania | Odsávacie (vonkajšie odvádzanie) alebo filtračné (vnútorný recirkulácia) |
| Tukový filter | Kovový, umývateľný v umývačke riadu |
| Filter s aktívnym uhlím | Regenerovateľný v rúre (200°C, 45 min) každé 2-3 mesiace |
| Funkcie varnej dosky | Power Booster, Bridge, Automatic Heat Up, Temperature Manager, Pause, Timer, Key Lock |
| Funkcie odsávača | Automatická prevádzka, indikátor nasýtenia filtrov |
| Bezpečnosť | Detekcia hrnca, automatické vypnutie, zámok tlačidiel, indikátor zvyškového tepla |
| Materiál povrchu | Sklenená keramika |
| Inštalácia | Zabudovanie do pracovnej dosky (hrúbka 2-6 cm); vyžaduje všepólový vypínač |
| Čistenie | Čistiť po každom použití; nepoužívať parný čistič ani abrazívne špongie |
| Index opraviteľnosti | Nešpecifikované |
| Hmotnosť | Nešpecifikované |
| Energetická trieda | Nešpecifikované |
Často kladené otázky - THIH60 THOMSON
Otázky používateľov k THIH60 THOMSON
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Digestor vo formáte PDF zadarmo! Nájdite svoj návod THIH60 - THOMSON a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. THIH60 značky THOMSON.
NÁVOD NA OBSLUHU THIH60 THOMSON
skrinky. Výrobok je vybavený sadou pachových filtrov. Podrobnejšie informácie nájdete na príslušnej strane týkajúcej sa príslušenstva pre filtračné prevedenie (v ilustrovanej časti tejto príručky).
3. PREVÁDZKA
OVLÁDACÍ PANEL
Power Level (stupeň výkonu)
prevedenie nového nastavenia. Pre uloženie prevedeného
Poznámka: po uplynutí nastaveného času sa výkon vráti na prednastavený stupeň.
Automatické fungovanie
Digesto sa zapne s najvhodnejšou rýchlosťou a prispôsobí odsávanie maximálnemu stupňu varenia aj použitiu vo varných zónach.

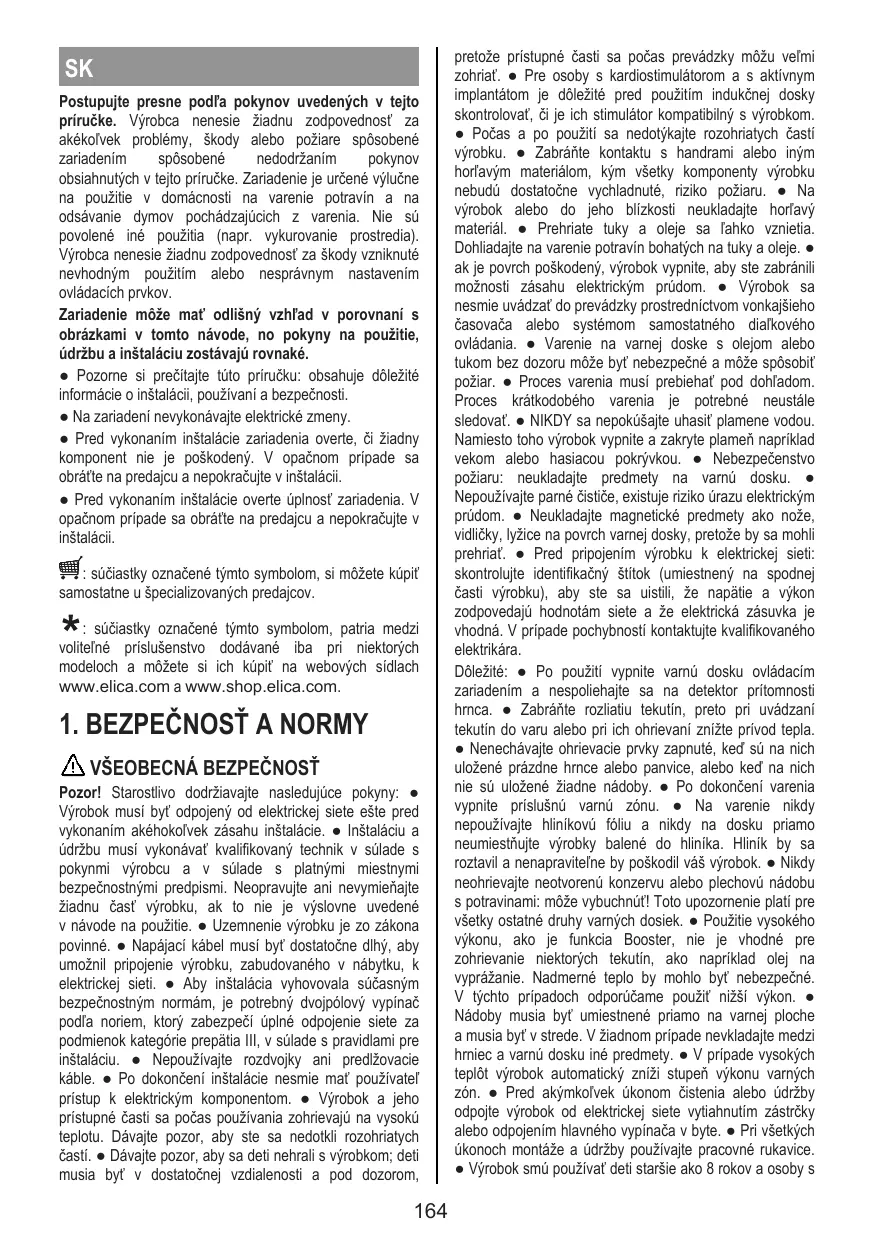

Postupujte presne podľa pokynov uvedených v tejto príručke. Výrobca nenesie žiadnu zodpovednosť za akékoľvek problémy, škody alebo požiare spôsobené zariadením, spôsobené nedodržaním pokynov obsiahnutých v tejto príručke. Zariadenie je určené výlučne na použitie v domácnosti na varenie potravín a na odsávanie dymov pochádzajúcich z varenia. Nie sú povolené iné použitia (napr. vykurovanie prostredia). Výrobca nenesie žiadnu zodpovednosť za škody vzniknuté nevhodným použitím alebo nesprávnym nastavením ovládacích prvkov.
Zariadenie môže mať odlišný vzhľad v porovnaní s obrázkami v tomto návode, no použitie, údržbu a inštaláciu dostávajú rovnaké.
- Pozorne si prečítajte túto príručku: obsahuje dôležité informácie o inštalácii, používaní a bezpečnosti.
- Na zariadení nevykonávajte elektrické zmeny.
- Pred vykonaním inštalácie zariadenia overte, či žiadny komponent nie je poškodený. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii. Pred vykonaním inštalácie overte úplnosť zariadenia. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii.
Súčiastky označené týmto symbolom si môžete kúpiť osobitne u špecializovaných predajcov.
Súčiastky označené týmto symbolom patria medzi voliteľné príslušenstvo dodávané iba pri niektorých modeloch a môžete si ich kúpiť na webových stránkach www.elica.com a www.shop.elica.com.
1. BEZPEČNOSŤ A NORMY
VŠEOBECNÁ BEZPEČNOSŤ
Pozor! Starostlivo dodržiavajte nasledujúce pokyny: Výrobok musí byť odpojený od elektrickej siete ešte pred vykonaním akéhokoľvek zásahu inštalácie. Inštaláciu a údržbu musí vykonávať kvalifikovaný technik v súlade s pokynmi výrobcu a v súlade s platnými miestnymi bezpečnostnými predpismi. Neopravujte ani nevymieňajte žiadnu časť výrobku, ak to nie je výslovne uvedené v návode na použitie. Uzemenenie výrobku je zo zákona povinné. Napájací kábel musí byť dostatočne dlhý, aby umožnil pripojenie výrobku, zabudovaného v nábytku, k elektrickej sieti. Aby inštalácia vyhovovala súčasným bezpečnostným normám, je potrebný dvojpólový vypínač podľa noriem, ktorý zabezpečí úplné odpojenie siete za podmienok kategórie prepätia III, v súlade s pravidlami pre inštaláciu. Nepoužívajte rozdeľovače ani predlžovacie káble. Po dokončení inštalácie nesmie mať používateľ prístup k elektrickým komponentom. Výrobok a jeho prístupné časti sa počas používania zohrievajú na vysokú teplotu. Dávajte pozor, aby ste sa nedotkli rozohriatych častí. Dávajte pozor, aby sa deti nehrali s výrobkom; deti musia byť v dostatočnej vzdialenosti a pod dozorom,
pretože prístupné časti sa počas prevádzky môžu veľmi zohriať. - Pre osoby s kardiostimulátorom a s aktívnym implantátom je dôležité pred použitím indukčnej dosky skontrolovať, či je ich stimulátor kompatibilný s výrobkom. - Počas a po použití sa nedotýkajte rozohriatych častí výrobku. - Zabráňte kontaktu s handrami alebo iným horľavým materiálom, kým všetky komponenty výrobku nebudú dostatočne vychladnuté, riziko požiaru. - Na výrobok alebo do jeho blízkosti neukladajte horľavý materiál. - Prehriate tuky a oleje sa ľahko vznietia. Dohliadajte na varenie potravín bohatých na tuky a oleje. - Ak je povrch poškodený, výrobok vypnite, aby ste zabránili možnosti zásahu elektrickým prúdom. - Výrobok sa nesmie uvádzať do prevádzky prostredníctvom vonkajšieho časovača alebo systému samostatného diaľkového ovládania. - Varenie na varnej doske s olejom alebo tukom bez dozoru môže byť nebezpečné a môže spôsobiť požiar. - Proces varenia musí prebiehať pod dohľadom. Proces krátkodobého varenia je potrebné neustále sledovať. - NIKDY sa nepokúšajte uhasiť plameň vodou. Namiesto toho výrobok vypnite a zakryte plameň napríklad vekom alebo hasiacou prikrývkou. - Nebezpečenstvo požiaru: neukladajte predmety na varnú dosku. - Nepoužívajte parné čističe, existuje riziko úrazu elektrickým prúdom. - Neukladajte magnetické predmety ako nože, vidličky, lyžice na povrch varnej dosky, pretože by sa mohli prehriať. - Pred pripojením výrobku k elektrickej sieti: skontrolujte identifikačný štítok (umiestnený na spodnej časti výrobku), aby ste sa uistili, že napätie a výkon zodpovedajú hodnotám siete a že elektrická zásuvka je vhodná. V prípade pochybností kontaktujte kvalifikovaného elektrikára.
Dôležité: • Po použití vypnite varnú dosku ovládacím zariadením a nespoliehajte sa na detektor prítomnosti hrnca. • Zabráňte rozliatiu tekutín, preto pri uvádzaní tekutín do varu alebo pri ich ohrievaní znížte prívod tepla. • Nenechávajte ohrievacie prvky zapnuté, keď sú na nich uložené prázdne hrnce alebo panvice, alebo keď na nich nie sú uložené žiadne nádoby. • Po dokončení varenia vypnite príslušnú varnú zónu. • Na varenie nikdy nepoužívajte hliníkovú fóliu a nikdy na dosku priamo neumiestňujte výrobky balené do hliníka. Hliník by sa roztavil a nenapraviteľne by poškodil váš výrobok. • Nikdy neohrievajte neotvorenú konzervu alebo plechovú nádobu s potravinami: môžu vybuchnúť! Toto upozornenie platí pre všetky ostatné typy varných dosiek. • Použitie vysokého výkonu, ak je funkcia Booster, nie je vhodné pre zohrievanie niektorých tekutín, ako napríklad olej na vyprážanie. Nadmerné teplo by mohlo byť nebezpečné. V týchto prípadoch odporúčame použiť nižší výkon. • Nádoby musia byť umiestnené priamo na varnej ploche a musia byť v strede. V žiadnom prípade nevkladajte medzi hrniec a varnú dosku iné predmety. • V prípade vysokých teplôt výrobok automaticky zníži stupeň výkonu varných zón. • Pred akýmkoľvek úkonom čistenia alebo údržby odpojte výrobok od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača v byte. • Pri všetkých úkonoch montáže a údržby používajte pracovné rukavice. • Výrobok môžu používať deti staršie ako 8 rokov a osoby s
obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo bez skúseností alebo potrebných znalostí len vtedy, keď sú pod dozorom alebo keď im boli dané pokyny týkajúce sa bezpečného používania výrobku a tieto osoby pochopili nebezpečenstvá spojené s výrobkom. Deti musia byť pod dozorom, aby sa s výrobkom nehrali. Čistenie a údržbu nesmú vykonávať deti bez dozoru. V miestnosti musí byť zabezpečené dostatočné vetranie, keď sa výrobok používa súčasne s ďalšími spaľovacími zariadeniami na plyn alebo iné palivá. Výrobok sa musí ČASTO čistiť zvnútra, aj zvonku (ASPON RAZ DO MESIACA), v každom prípade sa riaďte pokynmi uvedenými v návode na údržbu. Nedodržanie noriem na čistenie výrobku a výmeny a čistenia filtrov spôsobuje riziká požiarov. Varenie na spôsob flambovania je prísne zakázané. Použitie otvoreného ohňa je škodlivé pre filtre a môže vyvolať požiar, preto sa mu vždy vyhýbajte. Vyprážanie je nutné vykonávať pod dozorom, aby sa zabránilo zapáleniu prehriateho oleja. Pozor! Keď je varná doska v prevádzke, prístupné časti zariadenia sa môžu zohriať. Pozor! Výrobok nepripájajte k elektrickej sieti, kým inštalácia nebude úplne dokončená. Čo sa týka technických a bezpečnostných opatrení, ktoré je potrebné prijať na odvádzanie dymov, prísne dodržiavajte nariadenia kompetentných miestnych orgánov. Nasávaný vzduch sa nesmie odvádzať do potrubia používaného na odvádzanie dymov vyprodukovaných spaľovacími zariadeniami na plyn alebo iné palivá. Výrobok nikdy nepoužívajte bez správne namontovanej mriežky! Na inštaláciu používajte iba upevňovacie skrutky vo výbave výrobku alebo ak nie sú vo výbave, kúpte správny typ skrutiek. Používajte skrutky so správnou dĺžkou uvedenou v Návode na inštaláciu. Keď je tento výrobok a iné zariadenia napájané energiou, ktorá nie je elektrická, v prevádzke súčasne, záporný tlak v miestnosti nesmie presiahnuť 4 Pa (4× 10 - 5 bar). Je dôležité uchovať tento návod, aby ste doň mohli kedykoľvek nahliadnuť. V prípade predaja, odstúpenia alebo sťahovania zaistite, aby zostal spoločne s výrobkom.
BEZPEČNOSŤ V PRÍPADE ELEKTRICKÉHO PRIPOJENIA
- Vyrobok odpojte od elektrickej siete. -Inštaláciu musí vykonať kvalifikovaný profesionál, ktorý pozná platné normy pre montáž a bezpečnosť. -Výrobca odmieta akúkoľvek zodpovednosť za škody spôsobené na osobách, zvieratách alebo veciach následkom nedodržania pokynov uvedených v tejto kapitole. -Napájací kábel musí byť dostatočne dlhý, aby sa umožnilo odstránenie varnej dosky z pracovnej plochy. -Uistite sa, že napätie uvedené na výrobnom štítku na spodnej strane výrobku zodpovedá hodnotám elektrickej siete bytu, kde bude namontovaný. -Nepoužívajte predlžovacie káble. -Uzemňovací elektrický kábel musí byť o 2 cm dlhší ako ostatné káble. -V prípade, že výrobok nie je vybavený napájacím káblom, použite kábel s prierezom vodiča minimálne 2,5 mm2 pre výkon až do 7200 wattov, zatiaľ čo u vyšších výkonov musí byť 4 mm2). - Kábel v žiadnom bode nesmie dosiahnuť teplotu o 50°C vyššiu ako je teplota prostredia.
- Výrobok je určený na trvalé pripojenie k elektrickej sieti, z tohto dôvodu vykonajte pripojenie k pevnej sieti cez dvojpólový spínač podľa normy, ktorý zabezpečuje úplné odpojenie siete za podmienok kategórie prepätia III a bude ľahko prístupný po montáži.
- Pozor! Prepojovací kábel musí vymeniť autorizovaný technický servis alebo osoba s podobnou kvalifikáciou.
- Pozor! Pred opätovným pripojením k elektrickej sieti a kontrolou správneho fungovania spotrebiča vždy skontrolujte, či je sieťový kábel správne namontovaný.
POWER LIMITATION: výrobok je vybavený funkciou obmedzenia výkonu Power Limitation, ktorá umožňuje nastaviť limit maximálnej hodnoty absorpcie (kW)
Nastavenie je potrebné vykonať vo fáze pripojenia výrobku k elektrickej sieti alebo pri opätovnom pripojení k elektrickej sieti (v priebehu nasledujúcich 2 minút). Stanovte rozmery ochrany elektrického zariadenia na základe zvolenej úrovne obmedzenia výkonu. Postupnosť nastavenia funkcie obmedzenia výkonu Power Limitation nájdete v tejto príručke v oddiele Prevádzka.
KIT WINDOWS: Výrobok je určený na použitie v spojení so súpravou okenného senzora Window (výrobca nedodáva). Ak je nainštalovaná súprava okenného senzora Window (iba v prípade, že sa používa režim ODSÁVANIA), odsávanie vzduchu sa deaktivuje vždy, keď senzor zistí, že okno v miestnosti, na ktorom je namontovaný, je zatvorené. Elektrické pripojenie súpravy k spotrebiču musí vykonať kvalifikovaný a špecializovaný technik. Súprava musí mať samostatnú certifikáciu v súlade s bezpečnostnými normami, ktoré sa vzťahujú na komponent a jeho použitie so spotrebičom. Montáž sa musí vykonať v súlade s platnými nariadeniami pre domáce spotrebiče. POZOR: káblové vedenie súpravy na pripojenie k výrobku musí byť súčasťou obvodu s certifikáciou pre bezpečné veľmi malé napätie (SELV). Výrobca tohto spotrebiča odmieta akúkoľvek zodpovednosť za prípadné problémy, škody alebo požiar spôsobené poruchami a/alebo problémami súvisiacimi s nesprávnou činnosťou a/alebo chybnou inštaláciou súpravy.
BEZPEČNOSŤ PRI INŠTALÁCII
- Inštaláciu, elektrickú aj mechanickú, musí vykonať špecializovaný pracovník.
- Pred začiatkom inštalácie: Po vybalení výrobku overte, či sa počas prepravy nepoškodil, a v prípade problémov sa skontaktujte s predajcom alebo so službou pomoci zákazníkom, až potom vykonajte inštaláciu; overte, či zakúpený výrobok má rozmery vhodné pre predvolenú zónu inštalácie; overte, či vnútri balenia nie je (z prepravných dôvodov) sprievodný materiál (napríklad obálky so skrutkami, záručné listy atď.), prípadne ho vyberte a uschovajte, ďalej overte, či v blízkosti zóny inštalácie je k dispozícii elektrická zásuvka.
- Príprava nábytku na vstavanie: Výrobok sa nemôže inštalovať nad chladiace zariadenia, umývačky riadu, kachle, pece, práčky a sušičky. Pred
vložením varnej dosky vykonajte všetky práce rezania nábytku a dôkladne odstráňte všetky triesky alebo zvyšky po pílení.
- Výrobok je navrhnutý tak, aby bol zabudovaný do pracovnej dosky s hrúbkou 2-6 cm v prípade inštalácie TOP; 2,5-6 cm v prípade inštalácie FLUSH.
Minimálna vzdialenosť medzi varnou doskou a stenou musí byť aspoň 5 cm od prednej strany, aspoň 4 cm na bokoch a aspoň 50 cm od horných skriniek.
POZN.: Navrhované vzdialenosti sú orientačné: pri navrhovaní priestorov je nutné dodržiavať pokyny výrobcu kuchyne.
- Pred optimalizáciou inštalácie filtračnej verzie sa odporúča vytvoriť puklinu v podstavci, kde sa môže namontovať mriežka. Dôležité: použite jednozložkové tesniace lepidlo (S), ktoré je odolné voči teplotám až do 250 °C; pred inštaláciou je nutné lepené povrchy dôkladne očistiť a odstrániť všetky látky, ktoré by mohli zhoršiť priľnavosť lepených povrchov (napr. separačné prostriedky, konzervačné prostriedky, tuky, oleje, prach, zvyšky starého lepidla atď.). Lepidlo je potrebné rovnomerne naniesť po celom obvode rámu; po zlepení nechajte lepidlo schnúť asi 24 hodín.
- Pozor! Inštalácia skrutiek a spojovacích prvkov, ktorá nie je v súlade s týmito pokynmi, môže spôsobiť riziká elektrickej povahy.
- Poznámka: pre správnu inštaláciu výrobku sa odporúča opáskovať potrubia lepidlom, ktoré má nasledujúce vlastnosti: elastický film z mäkkého PVC, s lepidlom na báze akrylátu; ktoré vyhovuje norme DIN EN 60454; spomaľujúce plameň; vynikajúca odolnosť voči starnutiu; odolné voči výkyvom teploty; použiteľné pri nízkych teplotách.
LIKVIDÁCIA PO UKONČENÍ ŽIVOTNOSTI
Toto zariadenie je označené v zhode s európskou smernicou 2012/19/ES - UK SI 2013 Č.3.113 o odpade z elektrických a elektronických zariadení (OEEZ).
Zabezpečte, aby sa tento výrobok zlikvidoval správnym spôsobom. Používateľ prispieva k tomu, aby sa zabránilo potenciálnym negatívnym dôsledkom pre prostredie a zdravie. Symbol na výrobku alebo v dokumentácii, ktorá je k nemu priložená, poukazuje na to, že s týmto výrobkom nesmie byť narábané ako s domovým odpadom, ale musí byť odovzdaný do vhodnej zberne na recykláciu elektrických a elektronických zariadení. Je potrebné ho zlikvidovať v súlade s miestnymi predpismi pre likvidáciu odpadu. Podrobnejšie informácie o spracovaní, opätovnom použití a recyklácii tohto výrobku získate na príslušnom miestnom úrade, od služby zberu domového odpadu alebo v obchode, kde bol tento výrobok zakúpený.
NORMY
Spotrebič bol navrhnutý, testovaný a vyrobený v súlade s týmito normami:
- Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/
IEC 60335-2-31, EN/IEC 62233; Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2; EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.
ODPORÚČANIA PRI POUŽITÍ
Odporúčania na správne použitie za účelom zníženia vplyvu na životné prostredie: Keď začínate variť, zapnite zariadenie na minimálnu rýchlosť, a nechajte ho zapnuté aj niekoľko minút po ukončení varenia. Rýchlosť zvyšte iba v prípade veľkého množstva dymu a pary pomocou funkcie booster iba v extrémnych prípadoch. Aby sa zachovala dobrá účinnosť systému redukcie pachov, v prípade potreby vymeňte uhlíkový filter/filtre. Aby sa zachovala dobrá účinnosť tukového filtra, v prípade potreby ho vyčistite. Na optimalizáciu účinnosti a minimalizáciu hluku používajte maximálny priemer kanalizačného systému uvedený v tejto príručke.
2. POUŽITIE
POUŽITIE VARNEJ DOSKY
Systém indukčného varenia je založený na fyzikálnom jave magnetickej indukcie. Základnou charakteristikou tohto systému je priamy prenos energie z generátora do hrnca.
Výhody: Pri porovnaní s elektrickými varnými doskami je vaša indukčná doska: bezpečnejšia: nižšia teplota na povrchu skla. rýchlejšia: kratšie doby potrebné na ohriatie jedál. presnejšia: doska okamžite reaguje na vaše príkazy. účinnejšia: 90% absorbovanej energie sa transformuje na teplo. Okrem toho, po odstránení hrnca z varnej dosky, prenos tepla sa okamžite preruší, aby sa zabránilo zbytočným tepelným stratám.
POUŽITIE NADÔB NA VARENIE
Nádoby na varenie
Používajte iba hrnce označené týmto symbolom.

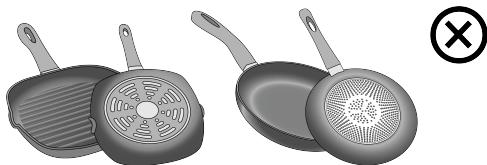

Dôležité:
aby sa zabránilo trvalému poškodeniu povrchu dosky, nepoužívajte:
- nádoby s nedokonale rovným dnom; kovové nádoby so smaltovaným dnom;
- nádoby s drsným podkladom, aby sa zabránilo poškriabaniu plochy varnej dosky;
- nikdy nekladte teplé hrnce a panvice na povrch ovládacieho panela varnej dosky.
- Nie všetky hrnce vhodné na indukciu sú účinné z toho dôvodu, že ich dná sú čiastočne zložené z feromagnetického materiálu!! Pri nákupe hrncov alebo panvíc skontrolujte, či:
- dno je výlučne iba z feromagnetického materiálu. V opačnom prípade za nižšiu účinnosť prenosu tepla ako aj rovnomernosť tepla pri teplotách povrchu panvice/hrnca, ktoré nie sú vhodné na varenie
Dno neobsahuje hliník: riad sa nezohrieva a možno ho nerozpoznávajú ani induktory.
Nerovné dná alebo dná s drsným povrchom. - Odoberajú kontaktnú plochu medzi induktorom a riadom, pričom znižujú jeho účinnosť a kazia zážitok z varenia.
- Existujúce nádoby
Môžete skontrolovať, či je materiál hrnca magnetický, použitím jednoduchého magnetu. Hrnce nie sú vhodné, ak nie sú magneticky zistiteľné. V takom prípade platia aj pokyny uvedené v predchádzajúcom odseku.
- Odporúčané priemery dna hrnca
DÔLEŽITÉ: ak hrnce nemajú správne rozmery, varné zóny sa nezapnú. Údaje o minimálnom priemere hrnca, ktorý sa má použiť na každej jednotlivej zóne, nájdete v ilustrovanej časti tohto návodu.
- Úspora energie
Používajte panvice a hrnce s priemerom dna rovnakým ako priemer varnej zóny. Používajte hrnce a panvice s rovnými dnami. - Kde je to možné, počas varenia udržiavajte pokrievku na hrncoch. Varte zeleninu, zemiaky atď. s malým množstvom vody, aby sa znížila doba varenia. Používajte tlakový hrniec, ďalej zníži spotrebu energie a dobu varenia. Hrniec umiestnite do stredu varnej zóny označenej na doske.
POUŽITIE ODSÁVAČA
Odsávací systém sa môže použiť v odsávacej verzii s vonkajším odčerpávaním alebo filtračnej verzii s vnútorným obehom.
Navštívte webové sídla www.elica.com a www.shop.elica.com, kde nájdete kompletnú sadu súprav, ktoré sú k dispozícii, aby ste mohli vykonať rôzne montáže filtračnej aj odsávacej verzie.
Odsávacia verzia:
tukových filtrov a zápachových filtrov pred opätovným dopravením do miestnosti. Výrobok sa dodáva so všetkým vybavením potrebným pre štandardnú montáž s výstupom vzduchu v prednej časti podstavca nábytku. Výrobok je vybavený sadou zápachových filtrov. Viac informácií nájdete na stránke týkajúcej sa príslušenstva filtračnej verzie (v obrázkovej časti tejto príručky).
3. PREVÁDZKA
OVLÁDACÍ PANEL
| T. | Funkcia |
| 1 | ON/OFF (zapnutie/vypnutie) varnej dosky/odsávača pre varnú dosku |
| 2 | Volba varních zón / Displej varnej zóny |
| 3 | Zvýšenie/Zniženie úrovne vykonu varenia a rychlosti (vykonu) odsávania |
| Zobrazenie úrovne výkonu varenia a rychlosti (výkonu) odsávania | |
| 4 | Aktivária Časovača „STAND ALONE“ |
| Displej: Časovač „STAND ALONE“ / Časovač varných zón. | |
| 5 | Zvyšenie/Zniženie Času Časovača „STAND ALO-NE“ / Časovača varních zón |
| 6 | Aktivária Časovača varních zón |
| Ukazovatel Časovača varních zón aktívy | |
| 7 | Aktivária Automatic Heat Up (automatický ohrev). |
| 8 | Aktivária funckie Temperature Manager (Warming Function) (správa teplty - ohrievacia funkcia) |
| 9 | Pauza |
| 10 | Key Lock (zablokovanie tlačidiel) |
| 11 | Ukazovatel odsávania aktívy |
| Aktivária ukazovatelă nasytenia filtrov | |
| 12 | Výber/aktívia odsávača |
| Displej odsávača | |
| Displej nasytenia uhlikového/keramického filtra - tu-kového filtra | |
| 13 | Vynulovanie nasytenia filtrov |
| 14 | Aktivária automatického chodu odsávača |
TOTO MUSÍTE VEDIEŤ SKÔR AKO ZAČNETE
Všetky funkcie tejto varnej dosky sú navrhnuté tak, aby boli v súlade s najprísnejšími bezpečnostnými normami. Z tohto dôvodu:
- Niektoré funkcie sa neaktivujú alebo sa automaticky deaktivujú, ak sa na horákoch nenachádzajú žiadne hrnce alebo ak sú zle umiestnené. V iných prípadoch sa aktivované funkcie automaticky deaktivujú po niekoľkých sekundách, ak zvolená funkcia vyžaduje ďalšie nastavenie, ktoré nie je vykonané (napr. "Zapnúť varnú dosku" bez „Vybrať varnú zónu" a "Prevádzková teplota", alebo „Funkcia Lock" (zablokovať) alebo „Časovač").
Skoro ako sa priblížite k varnej zóne, počkajte, kým sa displej vypne.
Pozor! V prípade (napríklad) dlhšej prevádzky vypnutie varnej zóny nemusí byť okamžité, pretože v priebehu ochladzovacej fázy sa na displeji varných zón objaví
symbol H, ktorý informuje o tom, že sa nachádzate v tejto fáze. Skôr ako sa priblížite k varnej zóne, počkajte, kým sa displej vypne.
DISPLAY VARNEJ ZÓNY
Na displejoch týkajúcich sa varných zón sa zobrazí:
| Funkcia | Hodnota |
| Varná zónica zapnutá | 0 |
| Power Level (úroveř výkonu) | 1...9-P |
| Residual Heat Indicator (ukazovatel' zostat-kového tepla) | H |
| Pot Detector (Detektor hrccov) | U |
| Funkcia Bridge Zone aktívna | N |
| Funkcia Temperature Manager (správa tep-loty) aktívna | U |
| Funkcia Pauza | H |
| Funkcia Automatic Heat UP (automatický ohrev) | A |
VLASTNOSTI DOSKY
Safe Activation (bezpečná aktivácia)
Výrobok sa zapne iba v prítomnosti hrncov na varných zónach: proces ohrevu sa nespustí alebo sa preruší v prípade neprítomnosti alebo odstránenia hrncov.
Pot Detector (detektor hrncov)
Výrobok automaticky zistí prítomnosť hrncov na varných zónach.
Z bezpečnostných dôvodov má každá varná zóna maximálnu dobu prevádzky, ktorá závisí od nastavenej úrovne výkonu.
- Residual Heat Indicator (ukazovateľ zostatkového tepla)
Pri vypnutí jednej alebo viacerých varných zón je prítomnosť zvyškového tepla signalizovaná príslušným znamením viditeľným na displeji zodpovedajúcej zóny
pomocou symbolu H.
POUŽITIE VARNEJ DOSKY
Krátko stlačte (jemne) ON/OFF (1) varná doska/odsávač: symbol sa rozsvieti; pri pokračujúcom stláčaní: všetky dostupné funkcie budú na moment viditeľné, potom zostanú aktívne iba základné funkcie; ostatné sa budú môcť používať a aktivujú sa následne počas používania zariadenia.
DÔLEŽITÉ: všetky dostupné funkcie budú osvetlené svetlom slabej intenzity, ktorá bude silnejšia iba v momente, keď sa aktivujú.
Stlačte znova pre vypnutie
Poznámka: Táto funkcia má prednosť pred všetkými ostatnými.
Výber varných zón
Dotknite sa (stlačte) oblasti Výberu/Displeja (2), ktorá
zodpovedá požadovanej varnej zóne.
Power Level (Úroveň výkonu)
Doska je vybavená 9 úrovňami výkonu. Jemne stlačte a prstami sa posúvajte po Lište výberu (3):
smerom doprava zvýšite výkon,
smerom doľava znížite výkon.
Výrobok je vybavený prídavnou úrovňou výkonu (nad úrovňou), ktorá zostáva aktívna 5 minút, potom sa výkon vráti na predchádzajúcu úroveň.
Dotknite sa a prstami sa posúvajte po Lište výberu (3) (nad úroveň) a aktivujte Power Booster (zosilňovač výkonu). Úroveň funkcie Power Booster je zobrazená v oblasti Výber/Displej (2) pomocou symbolu
- Časovač varných zón
Funkcia Časovač varných zón je odpočítavanie, ktoré je možné nastaviť aj dočasne na každej varnej zóne. Po uplynutí nastaveného obdobia sa varné zóny automaticky vypnú a používateľ bude upozornený pomocou príslušného zvukového signálu.
Aktivácia funkcie Časovač varných zón
- Dotknite sa (stlačte) oblasti Výberu/Displeja (2) (úroveň výkonu iná ako nula) - stlačte (6) týkajúce sa varnej zóny
- Použite symboly — + (5) pre nastavenie trvania Časovača, ktorý sa zobrazí v Zóne/Displeji (4); počas nastavenia symbol (6) bliká.
Poznámka: aby sa spustil časovač varnej zóny, počkajte 10 sekúnd bez stlačenia iného ovládacieho prvku.
Poznámka: opätovným dlhým stlačením (L) (6) sa Časovač varnej zóny resetuje.
Úkon podľa potreby zopakujte na viacerých varných zónach:
Každá varná zóna môže mať nastavený iný časovač; na displeji (4) sa objaví odpočítavanie aktuálne zvolenej varnej zóny; ak nie je zvolená žiadna zóna, po stlačení displeja (4) sa zobrazí odpočítavanie pre časovač STAND ALONE (samostatný). Režim zobrazenia odpočítavania je rovnaký ako pre časovač STAND-ALONE (pozri odsek Časovač STAND ALONE nachádzajúci sa vo WEBOVEJ verzii tohto návodu).
Na vypnutie Časovača:
Funkcia Power Limitation (obmedzenie výkonu) znamená režim, v ktorom je obmedzená najvyššia spotreba energie a reguluje sa najvyšší výkon vo všetkých aktívnych varných zónach. V tomto režime celková spotreba energie varnej dosky neprekročí najvyššiu nastavenú hodnotu.
Poznámka: nastavenie sa musí uskutočniť z vypnutej dosky, bez stlačenia tlačidla ① ON/OFF (1), vo chvíli pripojenia varnej dosky k elektrickej sieti alebo opätovného pripojenia samotnej elektrickej siete, do nasledujúcich 2 minút.

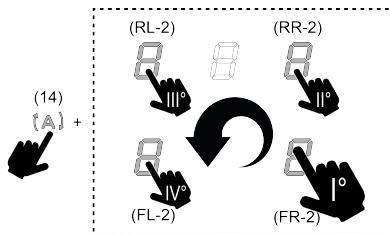

Na nastavenie funkcie Power Limitation (Obmedzenie výkonu):
- stlačte (A) (ktoré bude blikať, iba na prvé 2 minúty od prísunu produktu)
- podržaním stlačeného (A) stlačte, postupne, všetky oblasti Výber/Displej (2) varných zón, v smere proti smeru otáčania hodinových ručičiek, postupujúc od pravej prednej zóny (FR), pri každom stlačení zaznie krátky zvukový signál, po stlačení všetkých displejov (2) bude možné tlačidlo uvoľniť:
v tomto bode displej (2) ľavej zadnej zóny (RL) bude postupne striedavo zobrazovať symboly a 0, čím signalizuje, že je možné vykonať nastavenie.
nové nastavenie. Pre uloženie vykonaného výberu stlačte tlačidlo ① ON/OFF (1), na 2 sekundy; zaznie predĺžený zvukový signál na potvrdenie vykonaného nastavenia.
- Bridge Zones (premostené zóny)
Varné zóny sú vďaka funkcii Bridge schopné pracovať v kombinovanom režime, pričom vytvárajú jedinú zónu s tou istou úrovňou výkonu. Táto funkcia umožňuje rovnomerné varenie s panvicami a hrncami väčších rozmerov.
Je možné použiť v kombinácii prednú varnú zónu so zodpovedajúcou zadnou zónou (na overenie, na ktorých zónach je stanovená táto funkcia, si pozrite ilustrovanú časť tohto návodu).
Naaktivácia funkcie Bridge:
súčasne vyberte dve varne zóny, ktoré chcete použiť
na displeji (2) „zadnej“ varnej zóny sa objaví symbol - pomocou liesty výberu (3) bude možné nastaviť úroveň prevádzky (výkon), ktorá sa zobrazí na displeji (2) „prednej“ zóny
Pre deaktiváciu funkcie Bridge stačí zopakovať ten istý postup aktivácie
Poznámka: časovač varných zón, aktivovaný počas funkcie Bridge, umožní automatické vypnutie oboch varných zón, keďže sa v tomto prípade považujú za jedinú zlúčenú oblasť.
Key Lock
Key Lock (zablokovanie tlačidiel) umožňuje zablokovať nastavenia dosky, aby sa zabránilo náhodným poškodeniam, pričom už nastavené funkcie zostanú aktívne.
Aktivácia:
- stlačte (10) Zopakujte úkon pre deaktiváciu.
Poznámka: ak sa stlačí akákoľvek iná funkcia počas aktívnej funkcie Key Lock, symbol bude blikať, čím signalizuje, že funkcia sa práve používa a prípadne sa deaktivuje, aby sa mohlo pôsobiť na dosku.
Automatic Heat UP (automatický ohrev)
Funkcia Automatic Heat UP umožňuje rýchlejšie uvedenie do režimu nastaveného výkonu; s touto funkciou máme výhodu v tom, že získame rýchlejšie varenie, ale bez rizika prihorenia jedál, pretože teplota nepresiahne nastavenú úroveň teploty. Táto funkcia je k dispozícii pre úrovne výkonu od do
Aktivácia:
- Na zapnutej varnej zóne stlačte (7), na displeji (2) sa zobrazí blikajúci symbol, ktorý sa strieda s výkonom nastaveným vo varnej zóne.
Zvýšenie úrovne výkonu varnej zóny: funkcia Automatic Heat Up zostane aktívna, s novým nastavením teploty;
Poznámka: súčasným výberom inej varnej zóny bude symbol (7) znovu osvetlený svetlom slabej intenzity a budete tak môcť pokračovať, aj pre túto zónu, v aktivácii funkcie; funkcia v každom prípade zostane aktívna v zóne, v ktorej už bola nastavená, ako to signalizuje displej (2).
Pauza
Funkcia Pauza umožňuje pozastaviť akúkoľvek funkciu aktívnu na doske tak, že sa varný výkon nastaví na nulu. Aktivácia:
- stlačte (9), zobrazí sa symbol blikajúci na displeji (2). Na deaktiváciu funkcie:
- stlačte (9), Lišta výberu (3) sa rozsvieti
- stlačte/posúvajte sa na Lište výberu (3) pre deaktiváciu funkcie.
Poznámka: deaktiváciou sa obnovia podmienky dosky pred pauzou, doska bude naďalej pracovať s tými istými nastaveniami, nastavenými predtým.
Poznámka: ak sa po 10 minútach funkcia Pauza nedeaktivuje, doska sa automaticky vypne.
Poznámka: funkcia Pauza nemá vplyv na odsávanie.
Funkcia Časovača je odpočítavanie nezávislé od varných zón (a odsávacej zóny).
Časovač sa aktivuje stlačením Zóna/Displej (4).
Používajte symboly — + (5) pre nastavenie trvania časovača, ktoré sa zobrazí v Zóna/Displej (4).
Poznámka: Keď bude odpočítavanie menšie ako 10 minút, na Časovači sa objaví pevný bod po prvom čísle.
| Zobrazená hodnota | Zostávajúci Čas |
| 8.35 | 1 h a 35 minút |
| 7.35 | 1 minúta a 35 sek. |
Na vypnutie odsávača:
- zvoľte Zóna/Displej (4)
- nastavte trvanie Časovača na nulu 000 prostredníctvom -/+ (5)
- Temperature Manager (funkcia zohrievania)
Temperature Manager (správa teploty) je kontrolná funkcia, ktorá umožňuje udržiavanie tepla pri konštantnej teplote a
pri optimalizovanej úrovni výkonu ideálnej na udržanie teploty už pripravených jedál. Funkcia Temperature Manager (správa teploty) sa aktivuje prvým stlačením tlačidla (8).
Na displeji (2) zóny, ktorá používa správu teploty, sa zobrazí symbol
Poznámka: súčasným výberom inej varnej zóny bude symbol (8) znovu osvetlený svetlom slabej intenzity a budete tak môcť pokračovať, aj pre túto zónu, v aktivácii funkcie; funkcia v každom prípade dostane aktívna v zóne, v ktorej už bola nastavená, ak to signalizuje displej (2).
Poznámka: ak vo funkcii Temperature Manager (funkcia zohrievania) pracuje viac zón, vyberte najprv požadovanú zónu prostredníctvom zóny výberu (2); funkcia sa môže deaktivovať aj prostredníctvom lišty výberu (3), uvedením úrovne výkonu na.
POUŽITIE ODSÁVAČA
Zapnutie odsávacieho systému:
Zapnite dosku podľa pokynov v kapitole „Zapnutie" v "Použitie varnej dosky"; - Otvorte klapku, dotknite sa Zóny výberu (12) pre aktiváciu odsávacieho systému.
Poznámka: Odsávacia zóna je vybavená mechanickou rotačnou klapkou FLAP. Je potrebné otvoriť KLAPKU pred zapnutím odsávača pre aktiváciu odsávacieho systému. Odsávač je vybavený snímačom, ktorý pri aktivovanom odsávaní v prípade, ak sa FLAP úplne zatvorí, automaticky zastaví motor. Odsávanie sa znovu spustí len vtedy, keď sa znovu otvorí KLAPKA. Pozri aj informácie v ilustrovanej časti tohto návodu.
Odsávač je vybavený 1 prídavným odsávaním nazvaným Power Booster. Táto je časovaná a trvá 5 minút.
Ak ju chcete vybrať, jemne sa dotknite a posúvajte sa prstami po lište výberu (3) (nad úroveň), zobrazí sa tento blikajúci symbol.
Poznámka: pri uplynutí doby časovania sa výkon vráti na predtým nastavenú úroveň.
Odsávač pár sa zapne pri najvhodnejšej rýchlosti, pričom sa sací výkon prispôsobí maximálnej úrovni varenia, použitej vo varných zónach.
Keď sa vypnú varne zóny, odsávač pár upraví svoju rýchlosť odsávania tak, že ju postupne zníži, pričom odstraňuje dostatočné výpary a pachy.
Poznámka: ak sa počas automatickej prevádzky vyberú z
lišty výberu (3) rýchlosti od do, automatická prevádzka sa preruší. Ak sa naopak vyberie Power Booster, automatická prevádzka sa obnoví do ukončenia časovania, medzitým symbol (A) zostane blikať.
Poznámka: v prípade vypnutia dosky s aktívnou automatickou prevádzkou sa vypnutie odsávača uskutoční automaticky, postupným spôsobom.
- Indikátor nasýtenia filtrov
Odsávač pár signalizuje, kedy je potrebné vykonať údržbu filtrov:
Poznámka: táto funkcia je predvolene vypnutá (pozrite spôsob jej zapnutia v odseku „Aktivácia indikátora nasýtenia filtrov")
- Reset nasýtenia filtrov
Po vykonaní údržby filtrov (tukových a/alebo uhlíkových/keramických) dlho stlačte FILTER (13); tento sa vypne, pričom obnoví výpočet indikátora.
Aktivácia indikátora nasýtenia filtrov
Poznámka: Tento indikátor je normálne deaktivovaný.
- zapnite odsávaciu dosku ①
- keď sú motor odsávania a varne zóny vypnuté, stlačte Zónu výberu (12) · dlho stlačte HOOD (11), až kým sa na displeji (12) neobjavia písmená a striedavo blikajúce.
- stlačte displej (12) vo chvíli, keď sa objaví písmeno
TABUĽKA VÝKONU
| Stupeñ výkonu | Typ varenia | Použitie (na základe skúsenosti a zvykov varenia) | |
| Max výkon | P | Ryhchlo zohriat' | V krátkom čase zvyšte teplot Jedla až do rychleho varu v prípade vody alebo rychlo zohrejte varné kvapaliny |
| 8-9 | Vyprážat' - viet' | opiet', zača't varenie,zmrazit rozmrazené produkty, rychlo zovriet' | |
| Vysoký vý-kon | 7-8 | restovat' - osmažit' - varit' - grilovat' | osmažit, udržat silný var, varit' a grilova' (krátko, 5-10 minút) |
| 6-7 | restovat' - varit' - dusit' - osmažit' - gri-lovat' | osmažit, udržat mierny var, varit' a grilova' (stredné trvanie, 10-20 minút), predhriat prisluşenstro | |
| Stredné vý-kon | 8-9 | Varit' - dusit' - osmažit' - grilovat' | dusit', udržat mierny var, varit' (dlho), miesit' cesto |
| 3-8 | Varit' - zača't vriet' - zahustit' - miesit' | predlžené varenia (ryža, omáčky, pečené mäso, ryba) v sprievodných tekutinámch (napr. voda, vino, vyvar, mlieko), miest' cesto | |
| 2-3 | Varit' - zača't vriet' - zahustit' - miesit' | predlžené varenia (objemy mensie ako liter: ryža, omáčky, pečené mäso, ryba) v sprievodních tekutinámch (napr. voda, vino, vyvar, mlieko) | |
| Nizky vý-kon | 1-8 | Roztopit' - Rozmrazit' - udržat teplé - miešat' | rozpustit'maslo, jemne roztopit Čokoládu, Rozmrazit'drukty mal'ych rozmerov |
| 7 | Roztopit' - Rozmrazit' - udržat teplé - miešat' | udržanie v teplé mal'ych porcij jegla práve uvaren'ych alebo udržat teplutu servírovacích tanierov a miešat' rizoto | |
| OFF | 0 | Oporná plocha | Varná doska v polohe stand-by alebo vypnutá (možná pritomnost zvyskového tepla z konca varenia, signalizovánek s H-L-O) |
- stlačte FILTER (13) blikajúce svetlo.
- znovu dlho stlačte HOOD (11) pre potvrdenie aktivácie indikátora tukového filtra.
4. ÚDRŽBA
Pozor! Pred každým čistením alebo údržbou sa uistite, že varne zóny sú vypnuté a indikátor tepla zmizol.
Pre údržbu výrobku si pozrite obrázky po ukončení inštalácie označené týmto symbolom.
ÚDRŽBA VARNEJ DOSKY
- Čistenie indukčnej dosky
Varná doska sa čistí po každom použití.
Dôležité:
vyčistite ju odstránením zaschnutých zvyškov a škvŕn od zvyškov potravín. Cukor alebo potraviny s vysokým obsahom cukru poškodzujú varnú dosku a musia sa okamžite odstrániť. Soľ, cukor a piesok by mohli poškriabať povrch skla. Používajte jemnú handričku, papierové uteráky alebo špecifické výrobky pre čistenie varnej dosky (postupujte podľa pokynov výrobcu).
● X Čistenie zbernej vane tekutín:
V prípade náhodných a veľkých vyliatí tekutín z hmcov je možné zasiahnuť pomocou vypúšťacieho ventilu, nachádzajúceho sa v spodnej časti výrobku tak, aby ste mohli odstrániť všetky zvyšky, čím sa zaručí maximálna hygienická bezpečnosť.
Pre komplexnejšie a hlbšie čistenie sa môže úplne odobrať spodná vaňa.
★ E Čistenie kovovej mriežky:
Mriežku musíte umývať ručne horúcou vodou a neutrálnym
Spracováva tukové častice pochádzajúce z varenia.
Musí sa vyčistiť raz za mesiac (alebo keď systém indikácie saturácie filtrov signalizuje túto nutnosť), neagresívnymi čistiacimi prostriedkami ručne alebo v umývačke riadu pri
Spracováva nepríjemné zápachy pochádzajúce z varenia. Výrobok je vybavený sadou zápachových filtrov.
Nasýtenie zápachových filtrov sa overí po viac-menej predĺženom používaní podľa typu varenia a pravidelnosti čistenia tukových filtrov. Zápachové filtre sa môžu tepelne regenerovať každé 2-3 mesiace v rúre predhriatej na 200 °C na 45 minút. Správna regenerácia zaistí konštantnú filtračnú účinnosť na 5 rokov.
Pozor! Filtre neukladajte na dno rúry, ale položte ich na plech a tento uložte do strednej výšky.
5. POMOC
TABUĽKA VYHĽADÁVANIA PORÚCH
Ak po vyššie uvedených kontrolách porucha pretrváva, obráťte sa na najbližšiu Asistenčnú službu.
HU
- PREVÁDZKA
- AUTOMATICKÉ FUNGOVANIE
- BEZPEČNOSŤ A NORMY
- VŠEOBECNÁ BEZPEČNOSŤ
- BEZPEČNOSŤ V PRÍPADE ELEKTRICKÉHO PRIPOJENIA
- BEZPEČNOSŤ PRI INŠTALÁCII
- LIKVIDÁCIA PO UKONČENÍ ŽIVOTNOSTI
- NORMY
- ODPORÚČANIA PRI POUŽITÍ
- POUŽITIE
- POUŽITIE VARNEJ DOSKY
- POUŽITIE NADÔB NA VARENIE
- POUŽÍVAJTE IBA HRNCE OZNAČENÉ TÝMTO SYMBOLOM
- DÔLEŽITÉ
- EXISTUJÚCE NÁDOBY
- ODPORÚČANÉ PRIEMERY DNA HRNCA
- ÚSPORA ENERGIE
- POUŽITIE ODSÁVAČA
- ODSÁVACIA VERZIA
- OVLÁDACÍ PANEL
- TOTO MUSÍTE VEDIEŤ SKÔR AKO ZAČNETE
- DISPLAY VARNEJ ZÓNY
- VLASTNOSTI DOSKY
- SAFE ACTIVATION (BEZPEČNÁ AKTIVÁCIA)
- POT DETECTOR (DETEKTOR HRNCOV)
- RESIDUAL HEAT INDICATOR (UKAZOVATEĽ ZOSTATKOVÉHO TEPLA)
- VÝBER VARNÝCH ZÓN
- POWER LEVEL (ÚROVEŇ VÝKONU)
- ČASOVAČ VARNÝCH ZÓN
- BRIDGE ZONES (PREMOSTENÉ ZÓNY)
- KEY LOCK
- AUTOMATIC HEAT UP (AUTOMATICKÝ OHREV)
- PAUZA
- TEMPERATURE MANAGER (FUNKCIA ZOHRIEVANIA)
- ZAPNUTIE ODSÁVACIEHO SYSTÉMU
- INDIKÁTOR NASÝTENIA FILTROV
- RESET NASÝTENIA FILTROV
- AKTIVÁCIA INDIKÁTORA NASÝTENIA FILTROV
- ÚDRŽBA
- ÚDRŽBA VARNEJ DOSKY
- ● X ČISTENIE ZBERNEJ VANE TEKUTÍN
- ★ E ČISTENIE KOVOVEJ MRIEŽKY
- POMOC
- HU
Značka : THOMSON
Model : THIH60
Kategória : Digestor
