MANUAL DE UTILIZADOR THIH60 THOMSON

SICUREZZA PER IL COLLEGAMENTO

SMALTIMENTO A FINE VITA

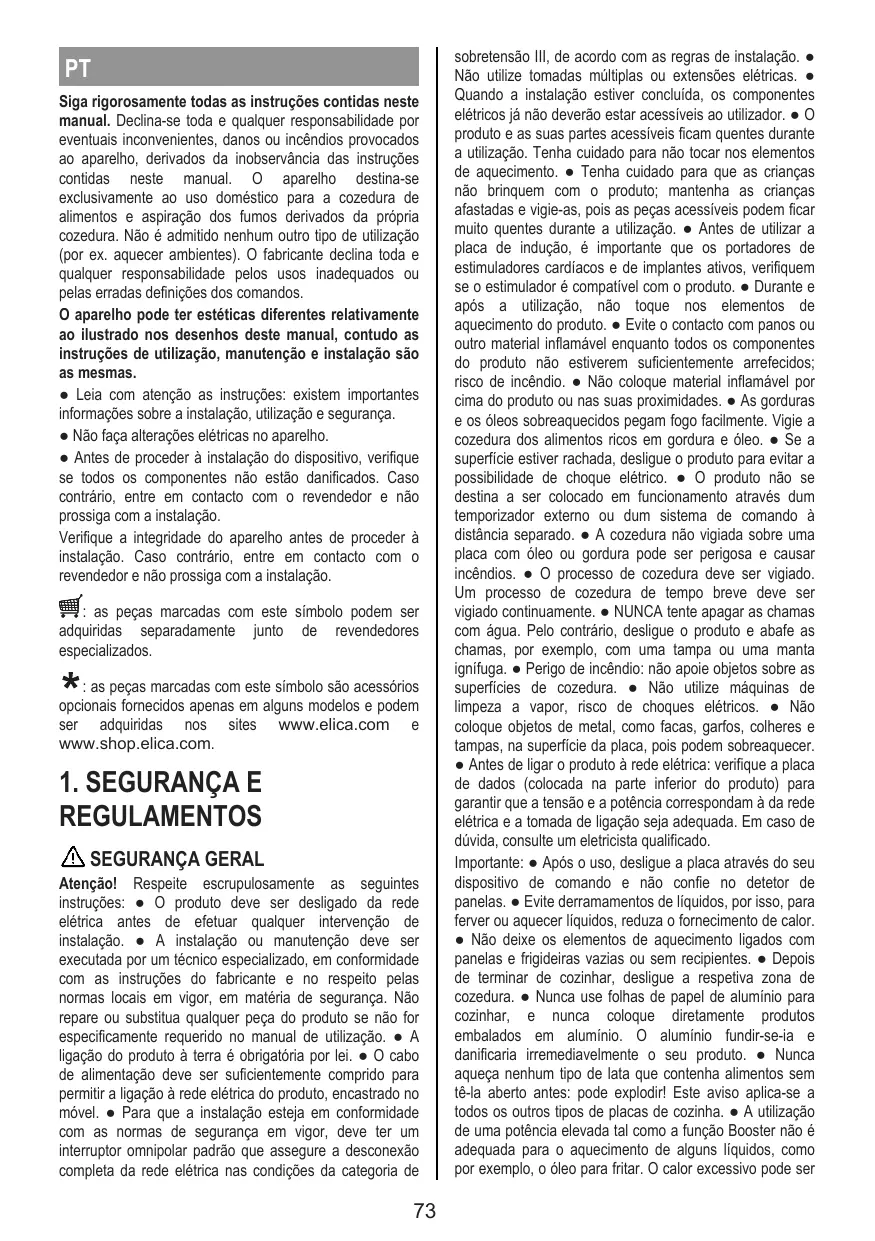

Siga rigorosamente todas as instruções contidas neste manual. Declina-se toda e qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções contidas neste manual. O aparelho destina-se exclusivamente ao uso doméstico para a cozedura de alimentos e aspiração dos fumos derivados da própria cozedura. Não é admitido nenhum outro tipo de utilização (por ex. aquecer ambientes). O fabricante declina toda e qualquer responsabilidade pelos usos inadequados ou pelas erradas definições dos comandos. O aparelho pode ter estéticas diferentes relativamente ao ilustrado nos desenhos deste manual, contudo as instruções de utilização, manutenção e instalação são as mesmas. ● Leia com atenção as instruções: existem importantes informações sobre a instalação, utilização e segurança. ● Não faça alterações elétricas no aparelho. ● Antes de proceder à instalação do dispositivo, verifique se todos os componentes não estão danificados. Caso contrário, entre em contacto com o revendedor e não prossiga com a instalação. Verifique a integridade do aparelho antes de proceder à instalação. Caso contrário, entre em contacto com o revendedor e não prossiga com a instalação. : as peças marcadas com este símbolo podem ser adquiridas separadamente junto de revendedores especializados. : as peças marcadas com este símbolo são acessórios opcionais fornecidos apenas em alguns modelos e podem ser adquiridas nos sites www.elica.com e www.shop.elica.com.

Atenção! Respeite escrupulosamente as seguintes instruções: ● O produto deve ser desligado da rede elétrica antes de efetuar qualquer intervenção de instalação. ● A instalação ou manutenção deve ser executada por um técnico especializado, em conformidade com as instruções do fabricante e no respeito pelas normas locais em vigor, em matéria de segurança. Não repare ou substitua qualquer peça do produto se não for especificamente requerido no manual de utilização. ● A ligação do produto à terra é obrigatória por lei. ● O cabo de alimentação deve ser suficientemente comprido para permitir a ligação à rede elétrica do produto, encastrado no móvel. ● Para que a instalação esteja em conformidade com as normas de segurança em vigor, deve ter um interruptor omnipolar padrão que assegure a desconexão completa da rede elétrica nas condições da categoria de

sobretensão III, de acordo com as regras de instalação. ● Não utilize tomadas múltiplas ou extensões elétricas. ● Quando a instalação estiver concluída, os componentes elétricos já não deverão estar acessíveis ao utilizador. ● O produto e as suas partes acessíveis ficam quentes durante a utilização. Tenha cuidado para não tocar nos elementos de aquecimento. ● Tenha cuidado para que as crianças não brinquem com o produto; mantenha as crianças afastadas e vigie-as, pois as peças acessíveis podem ficar muito quentes durante a utilização. ● Antes de utilizar a placa de indução, é importante que os portadores de estimuladores cardíacos e de implantes ativos, verifiquem se o estimulador é compatível com o produto. ● Durante e após a utilização, não toque nos elementos de aquecimento do produto. ● Evite o contacto com panos ou outro material inflamável enquanto todos os componentes do produto não estiverem suficientemente arrefecidos; risco de incêndio. ● Não coloque material inflamável por cima do produto ou nas suas proximidades. ● As gorduras e os óleos sobreaquecidos pegam fogo facilmente. Vigie a cozedura dos alimentos ricos em gordura e óleo. ● Se a superfície estiver rachada, desligue o produto para evitar a possibilidade de choque elétrico. ● O produto não se destina a ser colocado em funcionamento através dum temporizador externo ou dum sistema de comando à distância separado. ● A cozedura não vigiada sobre uma placa com óleo ou gordura pode ser perigosa e causar incêndios. ● O processo de cozedura deve ser vigiado. Um processo de cozedura de tempo breve deve ser vigiado continuamente. ● NUNCA tente apagar as chamas com água. Pelo contrário, desligue o produto e abafe as chamas, por exemplo, com uma tampa ou uma manta ignífuga. ● Perigo de incêndio: não apoie objetos sobre as superfícies de cozedura. ● Não utilize máquinas de limpeza a vapor, risco de choques elétricos. ● Não coloque objetos de metal, como facas, garfos, colheres e tampas, na superfície da placa, pois podem sobreaquecer. ● Antes de ligar o produto à rede elétrica: verifique a placa de dados (colocada na parte inferior do produto) para garantir que a tensão e a potência correspondam à da rede elétrica e a tomada de ligação seja adequada. Em caso de dúvida, consulte um eletricista qualificado. Importante: ● Após o uso, desligue a placa através do seu dispositivo de comando e não confie no detetor de panelas. ● Evite derramamentos de líquidos, por isso, para ferver ou aquecer líquidos, reduza o fornecimento de calor. ● Não deixe os elementos de aquecimento ligados com panelas e frigideiras vazias ou sem recipientes. ● Depois de terminar de cozinhar, desligue a respetiva zona de cozedura. ● Nunca use folhas de papel de alumínio para cozinhar, e nunca coloque diretamente produtos embalados em alumínio. O alumínio fundir-se-ia e danificaria irremediavelmente o seu produto. ● Nunca aqueça nenhum tipo de lata que contenha alimentos sem tê-la aberto antes: pode explodir! Este aviso aplica-se a todos os outros tipos de placas de cozinha. ● A utilização de uma potência elevada tal como a função Booster não é adequada para o aquecimento de alguns líquidos, como por exemplo, o óleo para fritar. O calor excessivo pode ser perigoso. Nestes casos, recomenda-se a utilização de uma potência inferior. ● Os recipientes devem ser colocados diretamente na placa e estar centrados. Nunca insira outros objetos entre a panela e a placa. ● No caso de temperaturas elevadas, o produto diminui automaticamente o nível de potência das zonas de cozedura. ● Antes de qualquer operação de limpeza ou de manutenção, desligue o produto da rede elétrica, retirando a ficha da tomada ou desligando o interruptor geral da habitação. ● Para todas as operações de instalação e manutenção, use luvas de trabalho. ● O produto pode ser utilizado por crianças de idade não inferior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência ou do necessário conhecimento, desde que sob vigilância ou após terem recebido instruções acerca do uso do produto em segurança e da compreensão dos perigos a ele inerentes. ● As crianças devem ser vigiadas para que não brinquem com o produto. ● A limpeza e a manutenção não devem ser efetuadas por crianças sem vigilância. ● O local deve dispor de ventilação suficiente quando o produto for utilizado em simultâneo com outros aparelhos de combustão a gás ou outros combustíveis. ● O produto deve ser limpo frequentemente, quer no seu interior quer no seu exterior (PELO MENOS UMA VEZ POR MÊS), contudo respeite as indicações expressas nas instruções de manutenção. ● O incumprimento das normas de limpeza do produto e da substituição e limpeza dos filtros implica risco de incêndio. ● É estritamente proibida a cozedura flambê. ● O uso de chama aberta é prejudicial para os filtros e pode provocar incêndios, pelo que deve ser sempre evitado. ● A fritura deve ser feita sob controlo para evitar que o óleo sobreaquecido pegue fogo. ● Atenção! Quando a placa de cozinha estiver em funcionamento, as partes acessíveis do aparelho podem ficar quentes. ● Atenção! Não ligue o produto à rede elétrica sem que a instalação esteja completamente concluída. ● No que diz respeito às medidas técnicas e de segurança a serem adotadas para a extração de fumos, siga rigorosamente as disposições previstas nos regulamentos das autoridades locais competentes. ● O ar aspirado não deve ser encanado numa conduta usada para a extração dos fumos produzidos por aparelhos de combustão a gás ou outros combustíveis. ● Nunca utilize o produto sem a grelha estar montada corretamente! ● Utilize apenas os parafusos de fixação fornecidos em dotação com o produto para a instalação ou, se não fornecidos, compre o tipo adequado de parafusos. Utilize parafusos com o comprimento correto indicado no Guia de instalação. ● Quando este produto e outros aparelhos alimentados com uma energia que não seja a elétrica estiverem em funcionamento simultâneo, a pressão negativa no compartimento não deve superar 4 Pa (4 × 10-5 bar). ● É importante conservar este manual para o poder consultar a qualquer momento. Em caso de venda, de cessão ou de mudança, certifique-se de que permanece junto ao aparelho.

SEGURANÇA PARA A LIGAÇÃO

ELÉTRICA ● Desligue o produto da rede elétrica. ● A instalação deve ser realizada por pessoal profissional qualificado e com conhecimento das normas em vigor, em matéria de instalação e segurança. ●O fabricante declina toda e qualquer responsabilidade relativamente a pessoas, animais ou objetos em caso de desrespeito pelas diretivas fornecidas neste capítulo. ●O cabo de alimentação deve ser suficientemente longo para permitir a remoção da placa de fogão do plano de trabalho. ●Certifique-se de que a tensão, indicada na placa do número de série localizada na parte inferior do produto, corresponda à da habitação onde será instalado. ●Não utilize extensões elétricas. ● O cabo elétrico de ligação à terra deve ser 2 cm mais comprido que os outros cabos. ● No caso em que o produto não esteja equipado com um cabo de alimentação, utilize um com uma secção dos condutores mínima de 2,5 mm2 para potência de até 7200 Watt; enquanto que para potências mais altas deve ser de 4 mm2). ● O cabo não deve atingir, em nenhum ponto, uma temperatura de 50 °C acima da temperatura ambiente. ● O produto é destinado a estar permanentemente ligado à rede elétrica, por isso, efetuar a ligação à rede fixa através de um interruptor unipolar de acordo com as normas, que assegure a desconexão completa da rede elétrica em condições de categoria de sobretensão III, e que seja facilmente acessível após a instalação. ● Atenção! A substituição do cabo de interconexão deve ser feita pelo serviço de assistência técnica autorizada ou por uma pessoa com qualificação semelhante. ● Atenção! Antes de ligar novamente o circuito à alimentação da rede e de verificar o seu correto funcionamento, verificar sempre se o cabo de rede está montado corretamente. POWER LIMITATION: o produto dispõe de uma função Power Limitation que permite definir um limiar máximo de absorção de (kW) A configuração deve ser feita no momento da ligação do produto à rede elétrica ou aquando da religação da própria rede elétrica (nos 2 minutos seguintes). Dimensione a proteção do sistema elétrico com base no nível de Power Limitation (Limitação de Potência) selecionado. Para a sequência de configuração do Power Limitation, consulte este manual na secção Funcionamento. KIT WINDOWS: O produto está preparado para ser utilizado em combinação com um KIT sensor Window (não fornecido pelo fabricante). Instalando o KIT sensor Window (somente no caso de utilização no modo de ASPIRAÇÃO), a aspiração do ar deixará de funcionar sempre que for fechada a janela existente na divisão em que o KIT é aplicado. A ligação elétrica do KIT ao aparelho deve ser efetuada por pessoal técnico qualificado e especializado. O KIT deve ser certificado separadamente, de acordo com as normas de segurança pertinentes ao componente e ao seu emprego com o aparelho. A instalação deve ser realizada de acordo com os regulamentos para os sistemas domésticos vigentes. ATENÇÃO: a cablagem do KIT a ser ligada ao produto deve fazer parte de um circuito certificado com tensão de segurança muito baixa (SELV). O fabricante deste aparelho declina toda e qualquer responsabilidade por eventuais inconvenientes, danos, incêndios causados por defeitos e / ou problemas de mau funcionamento e / ou instalação incorreta do KIT.

SEGURANÇA PARA A INSTALAÇÃO

● A instalação seja elétrica ou mecânica deve ser realizada por pessoal especializado. ● Antes de iniciar a instalação: Após ter desembalado o produto, verifique se o mesmo não se danificou durante o transporte e, em caso de problemas, contacte o revendedor ou o Serviço de Assistência a Clientes, antes de proceder à instalação; Verifique se o produto adquirido tem as dimensões adequadas à área de instalação escolhida; Verifique se dentro da embalagem não há (por motivos de transporte) material de acompanhamento (por ex., envelopes com parafusos, garantias etc.), devendo ser retirado e armazenado, se necessário; Verifique também se está disponível uma tomada elétrica perto da área de instalação ● Predisposição do móvel para o encastre:

• O produto não pode ser instalado em cima de equipamentos de arrefecimento, máquinas lava-louças, fogões, fornos, máquinas de lavar e de secar; Efetue todos os trabalhos de corte do móvel antes de colocar a placa e retire cuidadosamente as aparas ou resíduos de serradura.
• O produto é fabricado para ser encastrado numa bancada de trabalho com 2-6 cm de espessura, no caso da instalação TOP; 2,5-6 cm no caso da instalação FLUSH. A distância mínima entre a placa e a parede deve ser de pelo menos 5 cm na frente, de pelo menos 4 cm no lado e de pelo menos 50 cm dos armários de parede superiores. NB = As distâncias sugeridas são indicativas: as indicações do fabricante da cozinha devem ser seguidas quando planear os espaços.
• para otimizar a instalação filtrante é aconselhável fazer uma ranhura no rodapé onde possa ser inserida uma grelha comercial. Importante: utilize adesivo vedante monocomponente (S), que tenha uma resistência a temperaturas, até 250°; antes da instalação, as superfícies a serem coladas devem ser cuidadosamente limpas, eliminando qualquer substância que possa comprometer a sua aderência (por exemplo, agentes de descolamento, conservantes, gorduras, óleos, pós, resíduos dos adesivos anteriores etc.); a cola deve ser distribuída uniformemente por todo o perímetro do caixilho; após a colagem, deixe a cola secar por cerca de 24 horas. ● Atenção! A falta de instalação de parafusos e de outros dispositivos de fixação de acordo com estas instruções, pode resultar em riscos de natureza elétrica. ● Nota: para uma correta instalação do produto, é aconselhável fixar as tubagens com uma fita adesiva que

tenha as seguintes caraterísticas: película elástica em PVC macio, com adesivo à base de acrilato; que respeite a norma DIN EN 60454; retardador de chama; ótima resistência ao envelhecimento; resistente às variações de temperatura; utilizável a baixas temperaturas.

ELIMINAÇÃO EM FIM DE VIDA

Este aparelho está marcado em conformidade com a Diretiva Europeia 2012/19/CE Instrumento Estatutário do Reino Unido n.º 3113 de 2013, Resíduos de equipamentos elétricos e eletrónicos (REEE). Ao assegurar-se de que este aparelho seja eliminado corretamente. O utilizador contribui para evitar as potenciais consequências negativas para o ambiente e para a saúde. O símbolo no produto ou na documentação anexa indica que este produto não deve ser tratado como lixo doméstico, devendo ser entregue no ponto de recolha apropriado para a reciclagem de equipamentos elétricos e eletrónicos. Desfaça-se deles seguindo os regulamentos locais para a eliminação dos resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte as autoridades locais, o serviço de recolha de resíduos domésticos ou a loja onde o aparelho foi adquirido. REGULAMENTAÇÃO Aparelho projetado, testado e fabricado respeitando as normas de:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233; • Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EN 60350-2; • CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

SUGESTÕES DE UTILIZAÇÃO

Sugestões para uma utilização correta para reduzir o impacto ambiental: Quando começar a cozinhar, ligue o aparelho na velocidade mínima, deixando-o ligado durante alguns minutos, mesmo após ter terminado de cozinhar. Aumente a velocidade apenas em caso de grandes quantidades de fumo e vapor, utilizando a função booster só em casos extremos. Para manter o sistema de redução de cheiros eficiente, substitua o(s) filtro(s) de carvão quando for necessário. Para manter eficiente o filtro de gordura, limpe-o em caso de necessidade. Para otimizar a eficiência e minimizar os ruídos, utilize o diâmetro máximo do sistema de canalização indicado neste manual.

• Subtraem a superfície de contacto entre o indutor e a louça, diminuindo-lhe a eficiência e piorando a experiência de cozedura.

UTILIZAÇÃO DA PLACA DE COZINHA

O sistema de cozedura de indução baseia-se no fenómeno físico da indução magnética. A caraterística fundamental deste sistema é a transferência direta de energia do gerador para a panela. Vantagens: Caso se compare com as placas de cozinha elétricas, a sua placa de indução é: Mais segura: menor temperatura sobre a superfície do vidro. Mais rápida: tempos inferiores para aquecimento dos alimentos. Mais precisa: a placa reage imediatamente aos seus comandos. Mais eficiente: 90% da energia consumida é convertida em calor. Além disso, uma vez removida a panela da placa, a transmissão de calor é interrompida imediatamente, evitando inúteis dispersões de calor.

UTILIZAÇÃO DE RECIPIENTES DE

COZEDURA ● Recipientes para a cozedura Utilize apenas panelas que apresentem este símbolo. Importante: para evitar danos permanentes na superfície da placa, não utilize:

• recipientes com fundo que não seja perfeitamente plano;
• recipientes de metal com fundo esmaltado;
• recipientes com base rugosa, para evitar de arranhar a superfície da placa;
• nunca apoie panelas e frigideiras quentes sobre a superfície do painel de controlo da placa.

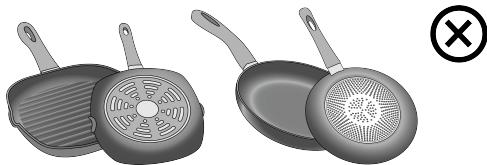

• Nem todas as panelas adequadas à indução funcionam eficientemente devido aos fundos parcialmente constituídos por material ferromagnético! No momento da aquisição de panelas ou frigideiras, verifique se:
• o fundo é totalmente de material ferromagnético. Caso contrário, reduzem-se quer a eficiência da transmissão do calor quer a sua uniformidade, com temperaturas da superfície da panela / frigideira não adequadas à cozedura

• O fundo não pode conter alumínio: a louça não se aquece e também pode não ser reconhecida pelos indutores.

• Fundos não planos ou com superfície rugosa.

●Recipientes preexistentes Pode verificar se o material da panela é magnético com um simples íman. Se não forem detetáveis magneticamente, as panelas não são adequadas. As indicações referidas no parágrafo anterior também se aplicam neste caso. ● Diâmetros dos fundos de panela recomendados IMPORTANTE: se as panelas não tiverem o tamanho correto, as zonas de cozinhar não se acendem. Para ver o diâmetro mínimo da panela a ser utilizada em cada zona individual, consulte a parte ilustrada deste manual. ● Poupança energética Utilize tachos e panelas com um diâmetro do fundo igual ao da zona de cozedura; Utilize apenas panelas e tachos com fundo plano; - Sempre que possível, mantenha a tampa nas panelas durante a cozedura; Cozinhe verduras, batatas etc. com uma pequena quantidade de água para reduzir o tempo de cozedura; A utilização da panela de pressão reduz ainda mais o consumo de energia e o tempo de cozedura; Posicione a panela no centro da zona de cozedura desenhada na placa.

UTILIZAÇÃO DO EXAUSTOR

O sistema de aspiração pode ser utilizado na versão de aspiração com evacuação externa ou de filtragem de recirculação interna. Consulte sites www.elica.com www.shop.elica.com para verificar a gama completa de kits disponíveis, para poder executar as várias instalações, tanto na filtragem quanto na aspiração. Versão de aspiração: Os vapores são evacuados para o exterior através de uma série de tubagens (a serem adquiridas separadamente). Ligue o produto a tubos e orifícios de descarga de parede com diâmetro equivalente à saída de ar (flange de união). Para mais informações sobre os tubos e as suas dimensões, consulte a página do manual de instalação relativa aos acessórios - Versão de aspiração. A utilização de tubos e orifícios de descarga de parede com diâmetro inferior determinará uma diminuição no desempenho da aspiração e um aumento drástico no ruído. Declinamos qualquer responsabilidade neste caso. Para obter a máxima eficiência de aspiração: • Recomenda-se um percurso máximo de tubagem de 7 metros lineares. Recomenda-se que no total dos 7 metros lineares utilize no máximo duas curvas de 90° • Evite mudanças drásticas de secção da conduta, preferindo sempre a secção equivalente ao Ø 150 mm (ou a retangular de 222 x 89 mm). Versão de filtragem: O ar aspirado será filtrado através de filtros de gordura e filtros de odores específicos antes de ser enviado novamente para a divisão. O produto é fornecido com tudo o que é necessário para uma instalação padrão com saída do ar pela parte frontal do rodapé do móvel. O produto está equipado com um conjunto de filtros de odores. Para mais informações, consulte a página relativa aos acessórios da versão de filtragem (na parte ilustrada deste manual).

ON/OFF da placa de cozinha/exaustor para placa de cozinha

Seleção da zona de cozedura / Visor da zona de cozedura

Aumento / diminuição do nível de potência de cozedura e velocidade (potência) de aspiração desligue antes de se aproximar da zona de cozedura. Exibição do nível de potência de cozedura e velocidade (potência) de aspiração nos visores relativos às áreas de cozedura, é indicado: Ativação temporizador ALONE” (INDIVIDUAL) Função "STAND

Aumento / Diminuição de tempo do Temporizador “STAND ALONE” (INDIVIDUAL) / Temporizador das Zonas de cozedura

Ativação Timer Zonas de cozedura Indicador do Temporizador das Zonas de cozedura ativo

Ativação do Automatic Heat Up (Aumento Calor Automático).

Ativação Temperature Manager (Warming Function) (Gestor de Temperatura - Função de Aquecimento)

Indicador Aspirador ativo Ativação Indicador de Saturação dos Filtros Seleção/Ativação aspirador Visor do exaustor Visor da saturação Filtro carvão / cerâmico - Filtro de gorduras

Reset Saturação Filtros

Ativação função automática aspirador Valor Zona de cozedura ligada Visor: Temporizador "STAND ALONE” (INDIVIDUAL) / Temporizador das Zonas de cozedura.

A SABER ANTES DE INICIAR

Todas as funções desta placa de cozedura foram projetadas para respeitar as mais rigorosas normas de segurança. Por este motivo:

• Algumas funções não se ativam, ou desativam-se automaticamente, na ausência de panelas sobre os fogos, ou quando estas estão mal posicionadas.
• Noutros casos, as funções ativadas desligam-se automaticamente após alguns segundos, quando a função selecionada requer uma configuração adicional que não é dada (por exemplo: “Ligar a placa de cozedura” sem “Selecionar a zona de cozedura” e “Temperatura de funcionamento”, ou “Função Lock (Bloqueio)” ou “Timer”). Aguarde até que o visor se desligue antes de se aproximar da zona de cozedura. Atenção! No caso (por exemplo) de uma utilização prolongada, o desligar da zona de cozedura pode não ser imediato porque se encontra em fase de arrefecimento; no visor das zonas de cozedura aparecerá o símbolo indicar que se está nesta fase. Aguarde até que o visor se

Power Level (Nível de Potência) Residual Heat Indicator (Indicador Calor Residual) Pot Detector (Detetor de Panela) Função Bridge Zone (Zona de ponte) ativa Função Temperature Manager (Gestor de Temperatura) ativa Função Pausa Função Automatic Heat UP (Aumento Calor Automático)

CARATERÍSTICAS DA PLACA

• Safe Activation (Ativação segura) O produto ativa-se apenas com a existência de panelas sobre as zonas de cozedura: o processo de aquecimento não se inicia ou interrompe-se no caso de ausência ou remoção das panelas.
• Pot Detector (Detetor de Panela) O produto deteta automaticamente a existência de panelas sobre as zonas de cozedura. ● Safety Shut Down (Desligar de segurança) Por motivos de segurança, cada zona de cozedura tem um tempo máximo de funcionamento que depende do nível de potência configurado.
• Residual Heat Indicator (Indicador de calor residual) Quando uma ou mais zonas de cozedura são desligadas, a presença de calor residual é sinalizada com um sinal visual específico no visor da zona correspondente, por meio do símbolo

UTILIZAÇÃO DA PLACA DE COZINHA

Nota: Para ativar qualquer função, é necessário primeiro ativar a zona pretendida

• Ligação Prima (toque) brevemente em ON/OFF (1) plano de cozedura/aspirador: o símbolo ilumina-se; Continuando a premir: todas as funções disponíveis passaram a estar visíveis durante alguns instantes, depois permanecem ativas apenas as principais: as outras poderão ser usadas, e ativam-se, posteriormente, durante a utilização do dispositivo. IMPORTANTE : todas as funções disponíveis ficam iluminadas com uma luz de leve intensidade, que fica mais intensa apenas quando são ativadas. Pressione novamente para desligar Nota: Esta função tem prioridade sobre todas as outras. ● Seleção das zonas de cozedura Toque (pressione) a área de Seleção / Visor (2) correspondente à zona de cozedura pretendida. ● Nível de Potência O plano é dotado de 9 níveis de potência Toque e percorra com os dados ao longo da Barra de seleção (3): para a direita para aumentar o nível de potência; para a esquerda para diminuir o nível de potência. O nível de potência configurado será visualizado na área de Seleção/Visor (2) ● Power Booster (Impulsionador de Potência) O produto dispõe de um nível de potência adicional (além do nível ), que permanece ativo por 5 minutos, após os quais a potência regressa ao nível anterior. Tocar e percorrer com o dedo a Barra de seleção (3) (além do nível ) e ativar o Power Booster. O nível Power Booster (Impulsionador de Potência) é indicado na área de Display (4) é visualizada a contagem decrescente do Timer STAND-ALONE. O modo de visualização da contagem decrescente é o mesmo do temporizador STANDALONE (ver parágrafo Temporizador STAND ALONE presente na versão WEB deste manual). Quando o temporizador terminar a contagem decrescente, é emitido um sinal acústico e a zona de cozedura desligase. Para o desligamento do Timer:
• selecionar a zona de cozedura (2)
• configurar a duração do Timer a , através de (5). ● Limitação de Potência A função Power Limitation permite definir o funcionamento do produto, limitando a sua absorção máxima e ajustando a potência de absorção de todas as zonas de cozedura ativas, de forma que a absorção total da placa não exceda o nível máximo de absorção definido. Nota: a definição deve ocorrer com a placa desligada, sem premir o botão ON/OFF (1), no momento da ligação da placa de cozedura à rede elétrica, ou na religação da própria rede elétrica, dentro dos 2 minutos sucessivos. Para definir Power Limitation: Seleção/Display (2) com o símbolo

• prima (que será intermitente, apenas durante os primeiros 2 minutos da alimentação do produto) ● Timer Zone de Cozimento A função Timer Zonas de Cozedura é uma contagem decrescente que é possível configurar, incluindo em simultâneo, em cada zona de cozedura. No final do período configurado, as zonas de cozedura desligam-se automaticamente e o utilizador é avisado com o respetivo sinal acústico. Ativação da função Timer Zonas de Cozedura
• Toque (prima) a área de Seleção/Visor (2) (power level diferente de zero)

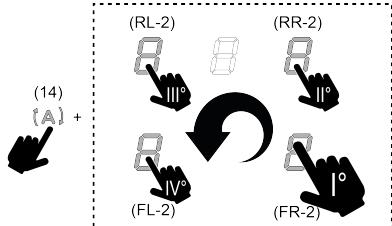

• continuando a manter premido prima, uma de cada vez, todas as áreas de Seleção/Visor (2) das zonas de cozedura, em sentido horário começando pela zona frontal direita (FR), a cada pressão será emitido um curto sinal acústico uma vez premidos todos os visores (2) será possível soltar o botão:

• Pressionar (6) relativo à zona de cozedura

• Utilize os símbolos (5) para configurar a duração do temporizador, que é apresentada na Zona/ Visor (4); durante a configuração, o símbolo (6) pisca. Nota : aguardar 10 segundos sem pressionar quaquer outro comando, até que o Timer Zonas de Cozedura inicie. Nota: pressionando novamente durante algum tempo (6), o Timer da zona de cozedura é restaurado. Se pretender, repetir a operação para mais zonas de cozedura: Cada zona de cozedura pode ter um Timer diferente configurado; no display (4) surge a contagem decrescente da zona de cozedura selecionada nesse momento; se nenhuma zona estiver selecionada, pressionando no

neste momento o visor (2) da zona posterior esquerda (RL) mostrará em sequência alternada os símbolos para indicar que é possível realizar a configuração.

• selecione o visor (RL-2) percorra sucessivamente na Barra de seleção (3), até que no visor sejam apresentados os símbolos e ; No visor (FL-2) será mostrada a configuração atual com os valores na tabela: valor visualizado definida mais rapidamente em regime; com esta função, temos a vantagem de ter uma cozedura mais rápida, mas sem o risco de queimar as comidas, porque a temperatura não ultrapassa a do nível definido. Esta função está Potência (kW) 7,4 Kw (predefinição) 4,5 Kw disponível para os níveis de potência de Ativação: 3,1 Kw Para mudar a configuração de Power Limitation:
• prima o visor (FL-2) percorra sucessivamente a Barra de seleção (3), para configurar a nova definição. Para salvar a escolha feita, prima o botão ON / OFF (1), por 2 segundos; será emitido um sinal acústico prolongado para confirmar a definição efetuada.
• Bridge Zones Graças à função Bridge, as zonas de cozedura podem trabalhar de forma combinada, criando uma única zona com o mesmo nível de potência. Esta função permite uma cozedura homogénea com tabuleiros e panelas de grandes dimensões. É possível utilizar em combinação a zona de cozedura frontal com a correspondente na parte posterior (para verificar em que zonas está prevista esta função, consulte a parte ilustrada deste manual). Para ativar a Função Bridge:
• selecione ao mesmo tempo as duas zonas de cozedura que pretende utilizar
• no visor (2) da zona de cozedura “posterior” é apresentado o símbolo
• através da Barra de seleção (3) será possível configurar o Nível (Potência) de exercício, que será apresentado no Visor (2) da zona “anterior” Para desativar a Função Bridge basta repetir o mesmo procedimento de ativação Nota: o Timer da Zona de Cozedura, ativado durante a função Bridge, implicará o desligar automático de ambas as zonas de cozedura. Sendo considerado, neste caso, como uma única área combinada. ● Key Lock (Bloqueio das Teclas) O Key Lock permite bloquear as definições da placa, para impedir adulterações acidentais, deixando ativas as funções já definidas. Ativação:
• prima (10) Repita a operação para desativar. Nota: se for pressionada qualquer outra função com o Key Lock (Bloqueio das Teclas) ativo, o símbolo piscará indicando que a função está em uso e deve ser desativada para poder utilizar a placa. ● Automatic Heat UP A função Automatic Heat UP permite colocar a potência

(7), no Visor (2) é apresentado um intermitente, que se alterna à potência configurada na zona de cozedura. Aumentam o nível de potência da zona de cozedura: a função Automatic Heat Up permanece ativa, com a nova configuração de temperatura; Diminuindo o nível de potência da zona de cozedura: a função Automatic Heat desativa-se. Nota: selecionando simultaneamente outra zona de cozedura, o símbolo (7) voltará a ser iluminado com luz de ligeira intensidade, e poder-se-á assim proceder, também nesta zona, à ativação da função; a função permanece ainda ativa na zona em que já foi configurada, conforme assinalado no Visor (2). ● Pausa A função Pausa permite suspender qualquer função ativa na placa, colocando a zero a potência de cozedura. Ativação:

• prima (9), é apresentado o símbolo visor (2) Para desativar a função: intermitente no

• prima (9) a Barra de Seleção (3) ilumina-se
• prima/deslize pela Barra de Seleção (3) para desativar a função. Nota: a desativação restaura as condições da placa antes da pausa, a placa continua a trabalhar com as mesmas configurações anteriormente definidas. Nota: se após 10 minutos, a Função Pausa não for desativada, a placa desliga-se automaticamente. Nota: a Função Pausa não tem impacto sobre a aspiração. ● Temporizador “STAND ALONE” A função Timer é uma contagem decrescente independente das zonas de cozedura (e da zona aspirante). O Timer é ativado pressionando a Zona/Display (4). Utilize os símbolos (5) para configurar a duração do Temporizador, que é apresentada na Zona/Visor (4) Nota : aguardar 10 segundos sem pressionar qualquer outro comando, até iniciar a contagem decrescente. O Temporizador pode ser configurado para um máximo de 1(h) e 59(min.) Na Zona/Visor (4) será apresentado o tempo restante, no final da contagem decrescente será emitido um sinal acústico. Nota: Quando a contagem decrescente é inferior a 10 min no temporizador, surge um ponto fixo após o primeiro número. Valor visualizado Tempo restante 1h e 35 min 1min. e 35 seg. Para o desligamento do Timer:
• selecionar Zona/Visor (4)
• configurar a duração do Temporizador para Zero , através de (5) ● Temperature Manager (Warming Function) Temperature Manager (Gestor de Temperatura) é uma função de controlo que permite a manutenção do calor a uma temperatura constante a um nível de potência otimizado, ideal para manter quentes os alimentos já prontos. A função Temperature Manager (Gestor de Temperatura) é ativada pressionando a tecla (8). No display (2) da zona onde está a trabalhar o Temperature Manager (Gestor de Temperatura) surge o símbolo Nota: selecionando simultaneamente outra zona de cozedura, o símbolo (8) voltará a ser iluminado com luz de ligeira intensidade, e poder-se-á assim proceder, também nesta zona, à ativação da função; a função permanece ainda ativa na zona em que já foi configurada, conforme assinalado no Visor (2). Prima novamente (8) para desativar e desligar, até colocar o nível, visualizado no Visor (2), em “ ”. Nota: existem mais zonas que funcionam no Temperature Manager (Warming Function) selecione primeiro a zona desejada através da zona de Seleção (2); A função pode ser desativada também através da Barra de Seleção (3), colocando o Power Level em

UTILIZAÇÃO DO EXAUSTOR

● Ligação do sistema de aspiração:

• Ligue a placa conforme indicado no capítulo “ligação” em “utilização do plano de cozedura”;
• Abra o Flap (a aba); toque na Zona de seleção (12) para ativar o sistema de aspiração. Nota: A zona de aspiração está equipada com um FLAP rotativo mecânico. É necessário abrir o FLAP antes de ligar o exaustor para ativar o sistema de aspiração. O exaustor está equipado com um sensor que, com a aspiração ativada, no caso em que o FLAP é fechado completamente, para o motor automaticamente. A aspiração só é retomada quando o FLAP é reaberto. Consulte também as indicações na parte ilustrada deste manual.

● Velocidade (potência) de aspiração: O aspirador é dotado de 4 níveis de velocidade (potência) a , Toque e percorra com os dedos ao longo da Barra de seleção (3): para a direita para aumentar o nível de potência, para a esquerda para diminuir o nível de potência. Nota: O nível de potência configurado será visualizado na área de Seleção / Visor (12) ● Power Booster (Impulsionador de Potência) O aspirador é dotado de 1 nível de aspiração complementar chamado Power Booster. Este é temporizado e tem uma duração de 5 minutos. Para o selecionar, toque e percorra com o dedo ao longo da Barra de seleção (3) (além do nível ) e será apresentado este símbolo intermitente . Nota: quando expirar o tempo de temporização, a potência regressa ao nível anteriormente configurado. ● Funcionamento automático O exaustor irá acender-se à velocidade mais adequada, adaptando a capacidade de aspiração ao nível de cozedura máximo utilizado nas zonas de cozedura. Quando as zonas de cozedura são desligadas, o exaustor adapta a sua velocidade de aspiração, diminuindo-a gradualmente, de modo a eliminar vapores e cheiros residuais. Para ativar esta função: Prima (14); Repetir a operação para desativar. Nota: se durante o funcionamento automático forem selecionadas na Barra de seleção (3) as velocidades de a , o funcionamento automático interrompe-se; se, em vez disso, for selecionado o Power Booster, o funcionamento automático retomará no fim da temporização,ione, entretanto o símbolo permanece intermitente. Nota: no caso de desligar a placa com o Funcionamento Automático ativo, aspirador desligar-se-á automaticamente de forma gradual. ● Indicador de saturação de filtros O exaustor indica quando é necessário executar a manutenção dos filtros: Filtro de odores de carbono/cerâmicos FILTER (13) acende-se Filtro de gorduras FILTER (13) acende-se e pisca Nota: esta função é desabilitada por predefinição (ver como habilitá-la no parágrafo "Ativação do indicador de saturação dos filtros") FILTROS DE ODOR DE CARVÃO/CERÂMICOS ● Redefinir saturação dos filtros Depois de ter realizado a manutenção dos filtros (gorduras e/ou carbonos/cerâmicos) prima longamente FILTER (13); este apaga-se, fazendo reiniciar a contagem do indicador. ● Ativação do indicador de saturação de filtros Nota: Este indicador está normalmente desativado. Para ativá-lo efetuar as seguintes operações:

intermitentes alternados. = filtros de odor de carvão/cerâmicos; gorduras;

• prima FILTER (13) luz fixa.
• prima de novo longamente HOOD (11) para confirmar a ativação do indicador dos filtros de odores de carvão/cerâmicos.

• com motor de aspiração e zonas de cozedura desligadas, pressionar a Zona de seleção (12)
• prima longamente HOOD (11) até que surjam no Visor (12) as letras

• prima no Visor (12) no momento em que aparece a letra

• prima no Visor (12) no momento em que aparece a letra
• prima FILTER (13) luz intermitente.
• prima de novo longamente HOOD (11) para confirmar a ativação do indicador do filtro de gorduras. = filtro de

Tipos de cozedura Utilização (baseada na experiência e nos hábitos de cozedura) Aquecer rapidamente aumentar a temperatura dos alimentos por um curto período de tempo até ferver rapidamente em caso de água ou aquecer rapidamente os líquidos de cozedura

Fritar - ferver gratinar, começar uma cozedura, congelados, ferver rapidamente

cozeduras prolongadas (arroz, molhos, assados, peixe) na Cozer - ferver em lume brando presença de líquidos de acompanhamento (por ex. água, engrossar - amanteigar vinho, caldo, leite), amanteigar a massa

cozeduras prolongadas (volumes inferiores a um litro: Cozer - ferver em lume brando arroz, molhos, assados, peixe) na presença de líquidos de engrossar - amanteigar acompanhamento (por ex., água, vinho, caldo, leite)

Fundir – descongelar – manter quente derreter a manteiga, fundir delicadamente o chocolate, – amanteigar descongelar pequenos produtos Nível de potência Máx. potência Potência alta Potência média Potência Baixa OFF fritar produtos estufar, manter fervuras delicadas, cozer (durante muito tempo), amanteigar a massa manter aquecidas pequenas porções de comida recémFundir – descongelar – manter quente cozidas ou manter os pratos à temperatura de servir e – amanteigar amanteigar os risotos Placa de fogão em pausa ou desligada (possível presença de calor residual de final de cozimento, sinalizado por H-LO) Superfície de apoio

Atenção! Antes de qualquer operação de limpeza ou manutenção, certificar-se que as zonas de cozedura sejam desligadas e o indicador luminoso tenha desaparecido. Para manutenção do produto veja as imagens no final da instalação marcadas com este símbolo.

MANUTENÇÃO DA PLACA DE COZINHA

● Limpeza da placa de indução A placa de cozedura deve ser limpo depois de cada utilização. Importante:

• Não utilize esponjas abrasivas ou palha de aço. Com o tempo, a sua utilização poderá danificar o vidro.
• Não utilize detergentes químicos irritantes, como sprays de forno ou removedores de manchas.
• NÃO UTILIZE MÁQUINAS DE LAVAR A JATO DE VAPOR!!! Após cada uso, deixar arrefecer a placa e limpá-la para remover incrustações e manchas causadas por resíduos alimentares. Açúcar ou alimentos com alto teor de açúcar danificam a placa de cozinha e devem ser removidos imediatamente. Sal, açúcar e areia podem arranhar a superfície do vidro. Usar um pano macio, papel absorvente de cozinha ou produtos específicos para a limpeza da placa (siga as instruções do fabricante). Limpeza do tanque de recolha de líquidos: No caso de transvasamentos das panelas de líquidos acidentais e abundantes, é possível intervir através da válvula de descarga, colocada na parte inferior do produto, de modo a poder eliminar qualquer resíduo, garantindo a máxima segurança higiénica. Para uma limpeza mais completa e profunda, pode-se remover completamente o tanque inferior. Limpeza da grelha metálica: A grelha deve ser lavada à mão com água quente e detergente neutro e secada cuidadosamente para evitar fenómenos de oxidação.

MANUTENÇÃO DO EXAUSTOR

● Limpeza do exaustor: Para a limpeza utilize EXCLUSIVAMENTE um pano humedecido com detergentes líquidos neutros. NÃO UTILIZAR FERRAMENTAS OU INSTRUMENTOS PARA A LIMPEZA! Evitar o uso de produtos com abrasivos. NÃO UTILIZAR ÁLCOOL!

Manutenção dos filtros de gorduras: Retém as partículas de gordura derivantes da cozedura. Deve ser limpo uma vez por mês (ou quando o sistema de indicação de saturação dos filtros indicar esta

necessidade), com detergentes não agressivos, manualmente ou na máquina de lavar loiça a baixas temperaturas e com ciclo breve. Com a lavagem na máquina de lavar loiça, o filtro de gorduras metálico pode perder a cor, mas as suas características de filtragem não se alteram. Manutenção do Filtro de carvões ativos Cerâmicos (Apenas para a Versão Filtrante): Retém os odores desagradáveis derivantes da cozedura. O produto está equipado com um conjunto de filtros de odores. A saturação dos filtros de odores verifica-se após uma utilização mais ou menos prolongada, dependendo do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Os filtros de odores podem ser regenerados termicamente a cada 2 / 3 meses num forno pré-aquecido a 200 °C por 45 minutos. A regeneração adequada garante uma eficácia de filtragem constante por 5 anos. Atenção! Não apoie os filtros no fundo do formo, coloqueos sim num tabuleiro e coloque-o a uma altura intermédia.

Código informativo Descrição Causas possíveis Solução A zona de comandos desliga-se a temperaturas muito elevadas A temperatura interna das peças eletrónicas é muito alta Aguarde que a placa arrefeça antes de reutilizála Recipiente não adequado Perda das propriedades magnéticas Remover a panela Não chega corrente elétrica ao Problemas de comunicação módulo; o cabo de alimentação Desligar a placa da rede entre a interface do utilizador e o não foi ligado corretamente ou é elétrica e verificar a ligação módulo de indução defeituoso Para todos os outros avisos de erro Contactar o serviço de assistência técnica e comunicar o código do erro

SERVIÇO DE ASSISTÊNCIA

Antes de entrar em contacto com o Serviço de Assistência

1. Verifique se é capaz de resolver o problema sozinho com base nos pontos descritos em "Resolução de problemas".

2. Desligue e ligue novamente o aparelho para ver se o problema foi resolvido.

Se, após as verificações acima, o problema persistir, entrar em contacto com o Serviço de Assistência mais próximo.
