BRUKSANVISNING KM 100120 R G Kärcher

• dB(A) 95 95 KM 100/120 R G KM 100/120 R G 2SBSvenska 145 Innehåll Allmän information Läs igenom och följ denna originalbruksanvisning innan du använder maskinen för första gången. Spa- ra originalbruksanvisningen för senare bruk eller för nästa ägare. Kontrollera leveransen Vid överlämning ska upptäckta brister och transportskador hos fordonet anmälas direkt till handlaren resp. varuhuset. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfallshantera för- packningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom en- gångsbatterier, uppladdningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa kompo- nenter är dock nödvändiga för korrekt drift av maskinen. Maski- ner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om innehållet finns på: www.kaercher.de/ REACH Avfallshantering för uttjänt fordon Ett uttjänt fordon innehåller värdefullt återvinningsbart material. För avfallshanteringen av fordonet rekommenderar vi att man samarbetar med ett branschföretag inom avfallshantering. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsa- kats av ett material- eller tillverkningsfel. Vid frågor som gäller ga- rantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Ytterligare garantiinformation (om tillgänglig) finns i serviceområ- det på din lokala Kärcher-webbplats under "Nedladdningar". Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaer- cher.com. Risknivåer FARA ● Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall. 몇 VARNING ● Varnar om en möjligen farlig situation som kan leda till svåra personskador eller dödsfall. 몇 FÖRSIKTIGHET ● Varnar om en möjligen farlig situation som kan leda till lättare personskador. OBSERVERA ● Varnar om en möjligen farlig situation som kan leda till materi- ella skador. Symboler på maskinen Allmän information p. 145
• Avsedd användning p. 146
• Funktion p. 146
• Säkerhetsinformation p. 146
• Maskinbeskrivning p. 147
• Innan idrifttagande p. 149
• Idrifttagning p. 150
• Drift p. 151
• Transport p. 152
• Förvaring p. 152
• Skötsel och underhåll p. 153
• Hjälp vid störningar p. 158
• Tillbehör/reservdelar p. 160
• Tekniska data p. 160
• EU-försäkran om överensstämmelse FARA Risk för brännskador på grund av heta ytor Låt fordonet svalna innan du börjar arbeta på det. FARA Fara för brand Sopa inte upp brinnande eller glödande föremål, t.ex. cigaretter, tändstickor eller dylikt. FARA Risk för olycka vid tippning Använd endast högtömning på plan mark. 몇 VARNING Risk för skada Kläm- och skärrisk vid remmar, sidborstar, skräpbe- hållare, huv. 몇 VARNING Risk för personskador Skär- och klämskador orsakade av rörliga fordonsde- lar inuti. Sträck dig inte in i maskinens öppningar. FARA Risk för olycka på grund av felaktig hantering Läs igenom bruksanvisningen och all säkerhetsinfor- mation innan du använder maskinen för första gång- en. Parkeringsbroms Ringtryck Upptagningspunkt för domkraft Fästpunkt Max. belastning för avläggningssytan 20 kg Max belastning 150 kg Läge ON: Maskinen är körbar med egendrift Läge OFF: Maskinen kan skjutas Påfyllningsöppning hydrauloljetank Pedal grovsmutslucka146 Svenska Avsedd användning Använd sopmaskinen för att rengöra golv för kommersiell an- vändning. Använd sopmaskinen för följande avsedda användningsområ- den: 1 Parkeringsplatser 2 Trottoarer 3 Produktionsanläggningar 4 Logistikområden 5 Hotell 6 Detaljhandel 7 Lagerområden Använd endast sopmaskinen i enlighet med kraven i denna bruksanvisning. All annan användning betraktas som ej avsedd. Tillverkaren ansvarar inte för skador som uppstår i samband med detta. Detta sker på användarens egen risk. Sopmaskinen får endast användas på offentliga vägar om den har tillbyggnadssatsen StVZO (vägtrafikförordning). Inga ändringar får göras på sopmaskinen. Den får endast köras och rengöras på de ytor som godkänts av företaget eller dennes ombud. Drift inom utrymmen där explosionsrisk föreligger är förbjuden. Sannolik felaktig användning Sopa och sug aldrig upp explosiva vätskor, gaser, oförtunnade syror och lösningsmedel (t.ex. bensin, färgförtunningsmedel, vär- meolja). Dessa bildar tillsammans med sugluften explosiva ångor eller blandningar. Sopa och sug aldrig upp aceton, oförtunnade syrnings- eller lös- ningsmedel eftersom dessa angriper och skadar materialet i ma- skinen. Sopa och sug aldrig upp metalldamm (t.ex. aluminium, magnesi- um, zink) eftersom dessa tillsammans med starkt alkaliska eller sura rengöringsmedel bildar explosiva gaser. Sopa och sug inte upp brinnande eller glödande föremål. Detta innebär en brandrisk. Sopa inte upp hälsovådliga ämnen. Det är förbjudet att vistas på farliga områden. Drift inom utrym- men där explosionsrisk föreligger är förbjuden. Medtagande av medföljande personer är förbjudet. Det är inte tillåtet att skjuta på/dra eller transportera föremål med denna maskin. Lämpliga beläggningar för sopning ● Asfalt ● Industrigolv ● Golvbeläggning ● Betong ● Gatsten Funktion Sopmaskinen fungerar enligt överkastningsprincipen. p. 161

1. De roterande sidborstarna rengör hörn och kanter på sopytan

och transporterar skräpet in i sopvalsens bana.

3. Dammet som virvlar upp i skräpbehållaren avskiljs genom ett

dammfilter och sugfläkten suger upp den filtrerade rena luften.

4. Rengöringen av dammfiltret sker automatiskt.

Säkerhetsinformation Säkerhetsanordningar Säkerhetsanordningar syftar till att skydda användaren och får in- te tas ur bruk och deras funktion inte kringgås. Beakta säkerhetsinformationen i kapitlen! Motorhuv/hölje höger Motorhuven och höger hölje har en säkerhetsanordning. När kå- pan eller höljet öppnas stängs den gående förbränningsmotorn av. Motorn kan bara startas när båda är stängda. Töm sopbehållaren Sopvalsens blockeras automatiskt medan sopbehållaren töms. Tvåhandsmanövrering av skräpbehållaren För att förhindra ingrepp i tömningsmekanismen och i skräpbe- hållarens svängområde är det endast möjligt att lyfta, sänka och tömma skräpbehållaren med tvåhandsmanövrering. Säkerhetsstag för skräpbehållare Det är endast tillåtet att befinna sig under skräpbehållaren om den är helt lyft och säkrad mot att sänkas med det medföljande, ordentligt fastsatta säkerhetsstaget. Säteskontaktbrytare En säteskontaktbrytare säkerställer att maskinen endast kan startas när föraren sitter i förarsätet. Säkerhetsinformation för manövrering 몇 VARNING ● Använd endast maskinen enligt bestämmelser- na. Ta hänsyn till lokala förhållanden när du arbetar med maski- nen och var försiktig när folk befinner sig i närheten, framför allt barn. ● Kontrollera att maskinen är i gott tillstånd och att den är driftsäker med arbetsanordningen. Den får inte användas i icke felfritt tillstånd. ● Följ de tillämpliga säkerhetsföreskrifterna inom farliga områden (t.ex. på bensinstationer). Använd aldrig maski- nen i utrymmen där det föreligger explosionsrisk. ● Maskinen får inte användas av personer med nedsatt fysisk, sensorisk eller mental förmåga eller med begränsad kunskap och erfarenhet. ● Maskinen får endast användas av personer som instruerats i hur den fungerar eller tydligt visat att de klarar av att hantera den och uttryckligen fått uppdraget att använda den.OBSERVERA ● Manövreringspersonalen ska kontrollera att alla skyddsanord- ningar sitter korrekt och fungerar innan arbetet påbörjas. ● Ma- skinens manövreringspersonal bär ansvaret för olyckor med andra personer eller dessas egendom.VARNING ●  Se till att ma- növreringspersonalen bär åtsittande kläder och fast sittande skor. Undvik löst sittande kläder. ● Håll uppsikt över barn för att vara säker på att de inte leker med maskinen. ● Barn och ungdo- mar får inte använda maskinen.OBSERVERA ● Kontrollera när- området före start (t.ex. barn). Se till att du har god sikt!FARA ● Lämna aldrig maskinen utan uppsikt så länge maskinen inte är säkrad mot oavsiktlig rörelse. Ansätt alltid parkeringsbromsen innan du lämnar maskinen.OBSERVERA ● Dra ut tändnyckeln eller KIK:en (Kärcher Intelligent Key) för att förhindra att obehöri- ga använder maskinen.FÖRSIKTIGHET ● Använd inte maski- nen i områden med risk att träffas av nedfallande föremål.VARNING ● Titta inte direkt in i ljuskällan på maskiner som är utrustade med en Blue Spot-belysning. Säkerhetsinformation avseende kördrift Hänvisning ● Förteckningen rörande vältningsrisk är icke uttöm- mande.FARA ● Risk för vältning vid för hög lutning och stigning! Vid körning i stigning och lutning ska de maximala tillåtna värde- na i Tekniska data beaktas. ● Risk för vältning vid för hög lutning i sidled! Vid körning över körriktningen ska de maximala tillåtna värdena i Tekniska data beaktas. ● Risk för vältning vid instabilt underlag! Denna maskin får endast användas på fast underlag. 몇 VARNING ● Olycksrisk föreligger om inte hastigheten anpas- sas. Kör långsamt i kurvor. Våtsopningslucka Lossa och sätt fast dammfiltretSvenska 147 Säkerhetsanvisningar för förbränningsmotorer FARA ● Följ de speciella säkerhetsanvisningarna i motortill- verkarens bruksanvisning. ● Drift inom utrymmen där explo- sionsrisk föreligger är förbjuden. ● Risk för förgiftning: Andas inte in avgaser. ● Stäng aldrig avgasöppningarna. ● Luta dig inte över avgasöppningen och vidrör dem inte. ● Tänk på att motorn har en eftergångstid vid avstängning (3-4 sekunder). Håll dig borta från drivningsområdet under denna tid. Skötsel och underhåll 몇 VARNING ● Stäng av batteriet före arbeten på den elektriska anläggningen. ● Maskinen ska stängas av och tändnyckeln dras ut före rengöring, underhåll, utbyte av delar och omställning av funktion. 몇 FÖRSIKTIGHET ● Låt endast kundtjänst eller yrkesutövare med relevant behörighet, väl förtrogna med alla tillämpliga säker- hetsföreskrifter, genomföra reparationer. OBSERVERA ● Iaktta säkerhetskontrollen för mobila, yrkesmäs- sigt använda maskiner enligt lokalt gällande föreskrifter (t.ex. i Tyskland: VDE 0701). ● Kortslutningar eller andra skador. Ren- gör inte maskinen med slang- eller högtrycksvattenstråle. ● Arbe- ten med maskinen ska alltid utföras med handskar som är avsedda för detta. Maskinbeskrivning Bild av maskinen 1 Hölje till höger (vridbart) 2 Säkerhetsstag för skräpbehållare 3 Förarsäte (med säteskontaktbrytare) 4 Positionslampor 5 Motorhuv (fällbar) 6 Knapp för att höja/tömma sopbehållaren 7 Stödskena för ”Hombase System” 8 Lossa bromsen 9 Parkeringsbroms 10 Bakhjul 11 Sopvals med tätningsband 12 Sidborste vänster* 13 Framhjul

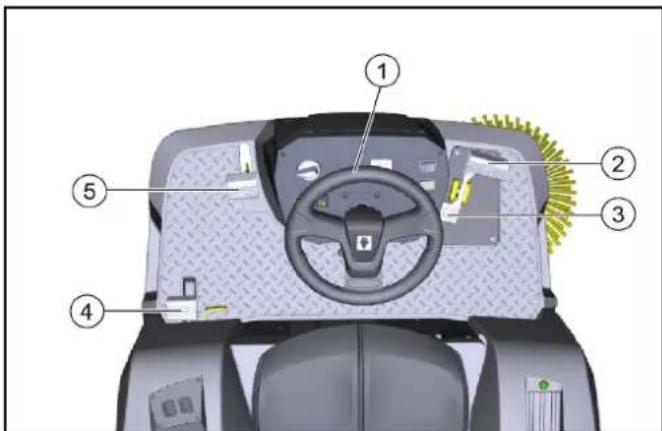

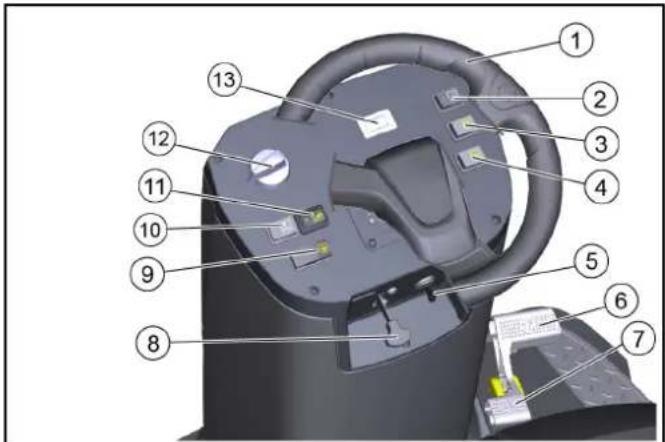

14 Pedal för att lyfta/sänka grovsmutslucka 15 Sidborste höger 16 Gaspedal framåt/bakåt 17 Sätesjusteringsspak 18 Manövreringselement** 19 Ratt

• endast KM 100/120 R G 2SB ** beskrivs mer detaljerat i ett senare kapitel Tillval Följande utrustning som vid beställning monteras på fabriken el- ler som kan monteras i efterhand av servicetjänsten visas inte. 1 Komfortstol 2 Arbetsbelysning 3StVZO-kit 4 Blue Spot 5 Skyddstak för förare 6 Sidoborste vänster 7 Vattensprutningssystem 8 Modul för fordonshantering Manövreringselement 1 Ratt 2 Brytare för arbetsbelysning (tillval) 3 Brytare för positionsljus (tillval) 4 Horn 5 Nyckelbrytare 6 Gaspedal ”framåt” 7 Gaspedal ”bakåt” 8 Choke 9 Knapp för högtömning 10 Knapp för dammfilterrengöring 11 Brytare för vattensprutningssystem (tillval) 12 Programväljare* 13 Drifttidsräknare

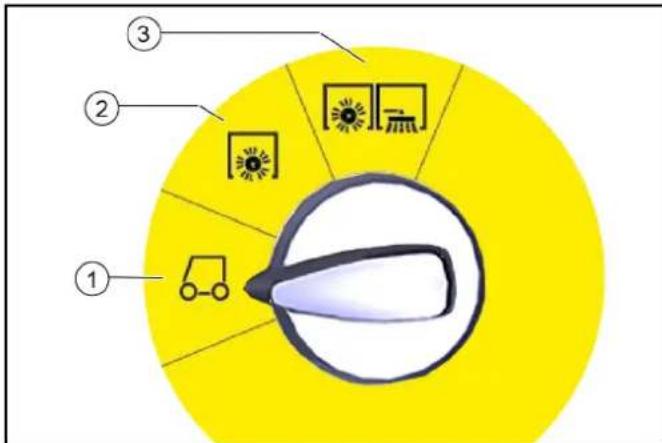

• beskrivs mer detaljerat i ett senare kapitel148 Svenska Programväljare Hänvisning Funktionerna aktiveras endast när nyckelomkopplaren är tillk- opplad. 1 Köra – Motorn kan startas i detta läge – Sopmaskinen kan köras till användningsplatsen – Sopvalsen och sidoborsten är upplyfta och frånkopplade 2 Rengöring med sopvals – Sopvalsen sänks ned och slås på 3 Rengöring med sopvals, höger och vänster sidoborste – Huvudborsten, höger och vänster sidoborste (tillval) sänks ned och slås på Sidopaneler 몇 VARNING Fel på grund av öppna sidopaneler Öppna sidopaneler endast när nyckelbrytaren är på <0> och nyckeln har tagits bort. Öppning under drift är förbjuden. Öppna/stänga motorhuven Motorhuven måste öppnas för vissa aktiviteter: 1 Tanka bränsle 2 Kontrollera/fylla på hydrauloljenivån 3 Byta hydrauloljefilter (endast av auktoriserad kundtjänst) 4 Kontrollera/byta sopvalsen 5 Koppla ur batteriet ● Öppna motorhuven genom att ta tag i handgreppet framtill, lå- sa upp i riktning uppåt och fälla ut den åt sidan. Öppna/stänga höljet till höger Höljet till höger måste öppnas för vissa aktiviteter: 1 Öppna/stänga frigången 2 Öppna bensinkranen 3 Kontrollera/fylla på motoroljenivån 4 Motoroljebyte 5 Kontrollera/byta tändstift 6 Rengöra/byta luftfilter ● Öppna höljet genom att ta tag i handgreppet, låsa upp i rikt- ning uppåt och fälla ut det åt sidan. Förvaringsfack Den maximalt tillåtna lasten på förvaringsfacket är 20 kg. 1 Se till att lasten sitter ordentligt fast. Batterier/laddare OBSERVERA Använd endast de batterier och laddare som rekommende- ras av tillverkaren Byt bara ut batterier mot samma batterityp. Ta bort batteriet innan du kasserar fordonet och avfallshantera det enligt lokala föreskrifter. Symboler varningsinformation Beakta följande varningsinformation vid hantering av batterier: Informationen i batteriets användningsinstruktion och på batteriet samt i denna bruksanvisning ska följas. Använd skyddsglasögon. Håll barn borta från syra och batterier. Explosionsrisk Eld, gnistor, flammor och rökning är förbjudet. Risk för frätskador Första hjälpen Varningsanvisning Avfallshantering Kasta inte batterier i soptunnan.Svenska 149 Säkerhetsanvisningar för blybatterier FARA Brand- och explosionsrisk! Lägg inga verktyg eller liknande på batteriet. Risk för kortslutning och explosion. Rökning och öppen eld ska ovillkorligen undvikas. I lokalen där batterier laddas upp måste du sörja för god ventila- tion eftersom explosiva gaser bildas vid uppladdningen. FARA Risk för frätskador Var försiktig med otäta batterier, då det kan sippra ut svavelsyra. FARA Skaderisk! Sår får aldrig komma i kontakt med bly. Tvätta alltid händerna efter arbete med batterier. 몇 VARNING Miljöfara vid olämplig avfallshantering av batterier Avfallshantera defekta eller uttjänta batterier på ett säkert sätt (kontakta ett avfallshanteringsföretag eller Kärchers service i fö- rekommande fall). Åtgärder vid oavsiktlig frigivning av batterisyra Vid ändamålsenligt bruk och med hänsyn till bruksanvisningen utgör blybatterier ingen risk. Observera dock att blybatterier innehåller svavelsyra som kan or- saka svåra frätskador.

1. Syra som sipprar ut ur skadade eller otäta batterier ska fångas

upp med bindemedel, t.ex. sand. Låt det inte hamna i avlopp, jordmån eller vatten.

2. Neutralisera syra med kalk/soda och avfallshantera med hän-

syn till lokala föreskrifter.

3. Kontakta ett branschföretag inom avfallshantering när batte-

4. Vid stänkning av syra i ögon eller på hud, spola ur/av med klart

vatten i stor mängd.

5. Uppsök därefter omedelbart läkare.

6. Skölj förorenade kläder med vatten.

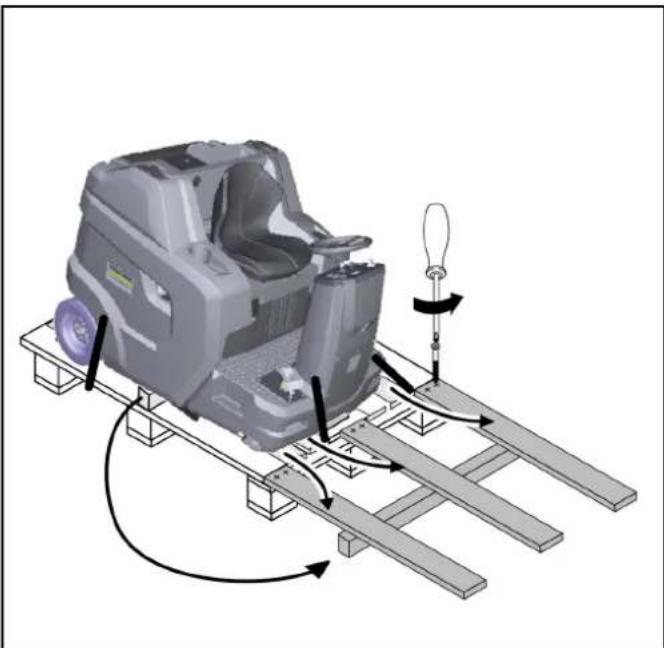

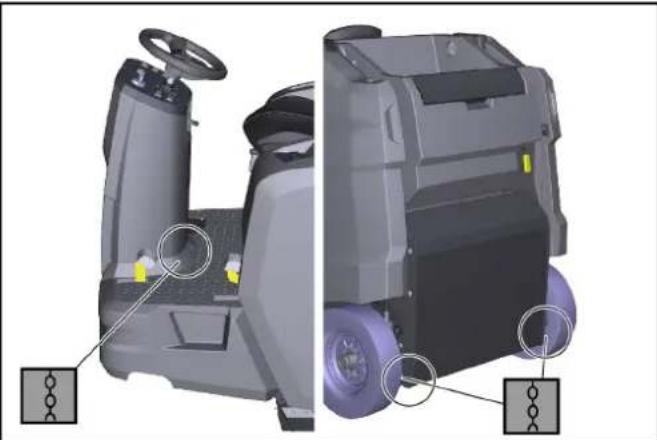

Innan idrifttagande Avlastningsanvisningar FARA Olycksfara vid avlastning av maskinen Vid avlastning av maskinen ska en särskild ramp användas. Använd inte gaffeltruck vid avlastning/lastning av maskinen. Beakta vikten vid avlastning/lastning av maskinen. Se även kapitlet ”Tekniska data”. Bild: Avfartsramp

1. Anslut batteriet och ladda vid behov.

2. Använd de bifogade brädorna för att bygga en ramp enligt

3. Klipp av plastbanden och ta bort sträckfilmen.

4. Ta bort spännremsfästet vid fästpunkterna.

5. Skruva loss de tre golvbrädorna som visas och balken på pal-

6. Lägg brädorna på kanten på pallen och justera dem så att de

ligger framför maskinens hjul. Skruva fast brädorna.

7. Placera brädan under plankorna som stöd.

8. Ta bort träklossarna som håller hjulen på plats.

9. Lossa parkeringsbromsen.

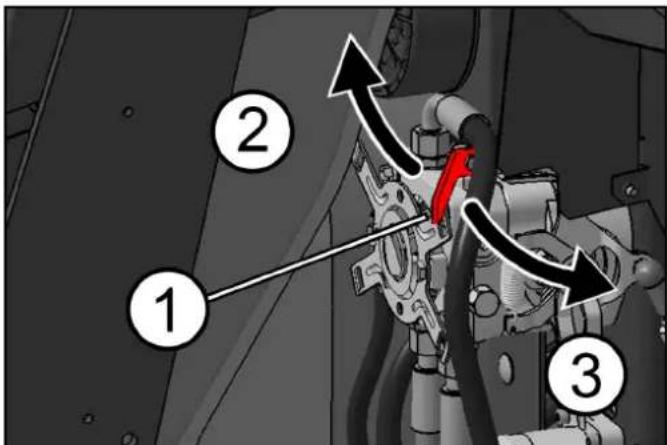

10.Kör maskinen försiktigt från pallen över rampen (se kapitlet ”Förflytta maskinen med egendrift”) eller skjut den från pallen (se kapitlet ”Förflytta maskinen utan egendrift”). Öppna/stänga frigångsspaken FARA Olycksrisk när bromseffekt saknas Säkerställ att maskinen inte kan rulla iväg innan du drar i fri- gångsspaken. 몇 FÖRSIKTIGHET Risk för att den hydrostatiska kördrivningen skadas Skjut maskinen långsamt och bara över ett kort avstånd. Bogsera inte maskinen under några omständigheter. 1 Frigångsspak, röd 2 Läge frigång stängd – Maskinen är redo att köras 3 Läge frigång öppen – Maskinen kan flyttas150 Svenska Förflytta maskinen utan egendrift (maskinen kan flyttas) 1 Öppna frigångsspaken för att flytta maskinen. a Vrid det högra höljet utåt. b Dra frigångsspaken mot kroppen (öppna). c Lossa parkeringsbromsen. d Flytta maskinen. Förflytta maskinen med egendrift (maskinen är redo att köras) 1 När du har flyttat maskinen stänger du frigångsspaken. a Lägg i parkeringsbromsen. b Skjut frigångsspaken från kroppen (stäng). c Stäng det högra höljet. Montera sidborstar Hänvisning Sidoborsten eller sidoborstarna är fästa på förarsätet med ett buntband vid leveransen.

1. Fäst sidoborsten på maskinen innan du använder den. Se ka-

pitel ”Byta sidoborstar”. Idrifttagning Säkerhetskontroll före start OBSERVERA Risk för brännskador på grund av heta ytor Håll dig borta från het motor, avgasrör, grenrör och hydraulmotor. Låt maskinen svalna före säkerhetskontrollen. Hänvisning Saknad information finns i kapitlet ”Skötsel och underhåll | Under- hållsarbeten”.

1. Kontrollera säkerhetsfunktionen för motorhuven/höljet till hö-

ger. a Förbränningsmotorn får inte starta när motorhuven är öp- pen. b Förbränningsmotorn får inte starta när höljet är öppet.

2. Kontrollera säteskontaktbrytarens funktion.

a När förbränningsmotorn är igång måste maskinen stängas av när föraren står upp från förarsätet.

6. Kontrollera sopvals och sidoborstar med avseende på främ-

mande föremål och inlindade band.

7. Kontrollera att gaspedalen går lätt att trampa ned och att den

är funktionssäker (endast när maskinen står still).

8. Töm sopbehållaren.

9. Kontrollera nivån i bränsletanken.

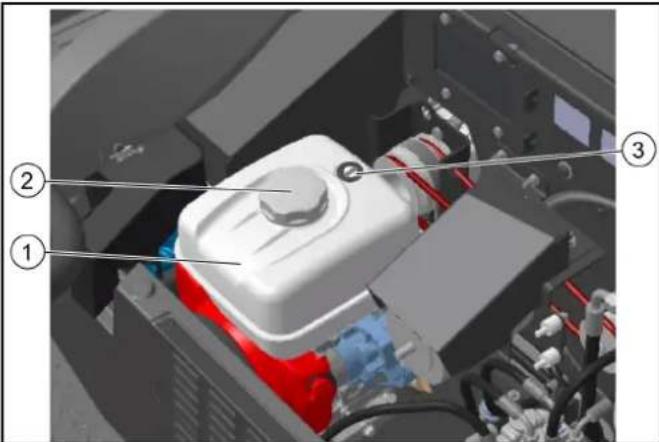

Tanka FARA Explosionsrisk p.g.a. bränsle som rinner över Kontrollera vid tankning att inget bränsle hamnar på heta ytor. FARA Rökning och öppen eld innebär explosionsrisk Följ alltid förbudet mot rökning och öppen eld under tankningen. 몇 VARNING Hälsorisk föreligger om man andas in ångorna Tanka inte i stängda utrymmen. OBSERVERA Risk för skador genom felaktigt bränsle Fyll endast på lämpligt bränsle enligt de tekniska uppgifterna. 1 Bränsletank 2 Tanklock 3 Indikering bränsletank

1. Stäng av maskinen (stäng av motorn).

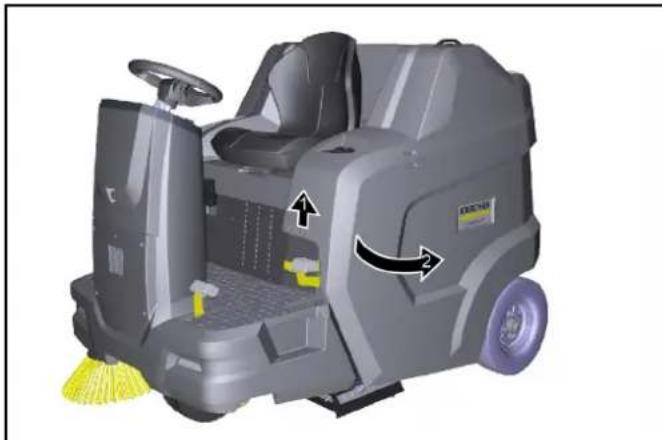

2. Fäll motorhuven utåt.

5. Torka av diesel som runnit över och stäng tanklocket.

Ställ in förarsitsen FARA Risk för olycksfall Ställ endast in förarsätet när maskinen står stilla. 1 Förarsäte 2 Sätesjusteringsspak

1. Dra sätesjusteringsspaken åt höger och för förarsätet till öns-

2. Släpp sätesjusteringsspaken.

3. Kontrollera att förarsätet har gått i lås genom att röra på det

fram och tillbaka. Öppna/stänga bränslekranen 1 Bränslekran 1 För att öppna eller stänga bränslekranen vrider du den i mot- svarande riktning så långt den går.Svenska 151 Dra åt/lossa parkeringsbromsen 1 Upplåsning parkeringsbroms 2 Parkeringsbroms Lägg i parkeringsbromsen:

Drift Starta maskinen (motorn) Hänvisning För att starta motorn måste motorhuven vara stängd och föraren måste sitta i förarsätet.

1. Öppna bensinkranen.

2. Sätt dig i förarsätet (säteskontaktbrytare).

3. Ställ programväljaren i läge ”Kör”.

4. Sätt i nyckeln i nyckelomkopplaren och vrid till läget ”I - ON”,

5. Vid låga omgivande temperaturer: Använd choke-spaken.

Kör maskinen OBSERVERA Risk för personskada vid backning Vid körning bakåt får det inte finns fara för tredje part. Be folk avlägsna sig vid behov. 몇 VARNING Risk för olycksfall Kör inte med upplyft skräpbehållare. OBSERVERA Risk för skador på drivningen! Se till att frigångsspaken är stängd före varje körning. Trampa alltid ner gaspedalen långsamt och försiktigt. Växla inte ryckigt mellan körning bakåt och framåt. 1 Ratt 2 Kör framåt 3 Kör bakåt 4 Parkeringsbroms 5 Grovsmutslucka

1. Trampa försiktigt ner körpedalen.

a Reglera kontinuerligt körhastigheten med gaspedalen. b Undvik att trampa ryckigt på pedalen. c Anpassa körhastigheten till respektive förhållande.

2. Styr färdriktningen med ratten.

3. Släpp gaspedalen, maskinen bromsar själv och stannar.

a Lägg även i parkeringsbromsen vid nödsituationer. Sopning Information om sopning FARA Skaderisk vid plötsligt stopp Res sig inte upp från förarsätet under kör- eller rengöringsarbetet (säteskontaktbrytaren gör så att maskinen stannar direkt). 몇 VARNING Skaderisk på grund av stenar eller skott Observera om personer, djur eller föremål finns i närheten när grov- smutsluckan är öppen (kringflygande stenar och skott är farliga). 몇 FÖRSIKTIGHET Skaderisk på grund av packningsband eller dylikt Sopa inte in packningsband, snören eller dylikt (detta kan skada sopningsmekaniken). Det är inte tillåtet att köra över eller skjuta undan föremål eller lö- sa hinder.

1. För att uppnå ett optimalt sopresultat ska körhastigheten an-

passas till de aktuella förhållandena.

2. Sopning är endast tillåten med sopbehållaren indragen.

a Om programväljaren är inställd på ”Kör” stängs behållar- luckan automatiskt. b Om du ställer programväljaren i läget ”Sopning” öppnas be- hållarluckan automatiskt och smutsbehållaren är redo att plocka upp smuts.

3. Töm sopbehållaren med jämna mellanrum.

a Töm sopbehållaren tidigare om det huvudsakligen är grus som sopats upp (uppsopat skräp väger mycket).

4. Ställ vid rengöring av en yta programväljaren på sopning med

5. För att rengöra sidokanterna använder du även sidoborsten

genom att ställa programväljaren i läget ”Sopa med sopvals och sidborstar”.

6. Fasta hinder upp till 6 cm höjd kan man köra över långsamt

7. Fasta hinder över 6 cm höjd får endast köras över med hjälp

av en lämplig ramp. Sopa med sopvals och sidborstar

1. Välj körriktning framåt vid rengöringsarbete.

2. För ytrengöring: Sänk sopborsten genom att ställa program-

väljaren i läget ”Sopa med sopvals”.

3. För våta eller fuktiga ytor: Öppna våtsopningsluckan.

4. För rengöring nära kanten: Sänk också höger sidoborste ge-

nom att ställa programväljaren i läget ”Sopa med sopvals och sidborstar”.

5. För att plocka upp större föremål (50 mm): Tryck kort på peda-

len för grovsmutsluckan.

6. Då och då måste dammfiltret rengöras.

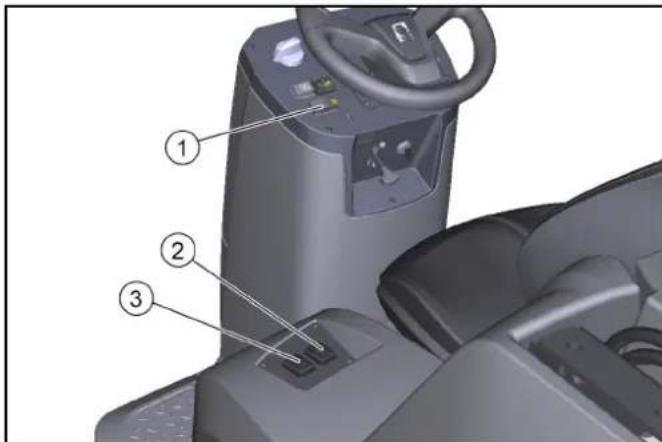

a Dammfiltret rengörs automatiskt med jämna mellanrum. b I dammiga miljöer trycker du också på brytaren filterrengö- ring. Töm sopbehållaren Maskinens högtömning gör det möjligt att tömma sopmaterialet direkt i en sopcontainer (maximal tömningshöjd, se kapitel ”Tek- niska data”). 몇 VARNING Risk för personskador från fallande föremål! När skräpbehållaren höjs och sänks finns det risk för skador från föremål som faller ner från avlagringsytan. Ta bort eventuella lösa föremål från förvaringsytan innan du lyfter skräpbehållaren.152 Svenska 몇 VARNING Risk för personskador på grund av att maskinen välter när skräpbehållaren töms! Töm skräpbehållaren endast på en fast, plan yta. Håll säkerhetsavståndet vid tömning på sophögar och ramper. 몇 VARNING Risk för personskador om man uppehåller sig i skräpbehål- larens svängområde! Se till att inga personer eller djur befinner sig i skräpbehållarens svängområde under tömningen. 몇 VARNING Risk för personskador på grund av klämning eller skärska- dor på kroppsdelar under ingrepp i skräpbehållarens meka- nism! Stick inte in händerna i rörelseområdet eller komponenterna för skräpbehållarens tömningsmekanism. 몇 VARNING Risk för personskador på grund av sänkning av skräpbehål- laren! Den lyfta skräpbehållaren kan sänkas plötsligt och orsaka allvar- liga skador på grund av krossning och fastklämning. Kliv inte under den osäkrade skräpbehållaren. Fäst den lyfta skräpbehållaren ordentligt med det medföljande säkerhetsstaget innan du kliver under skräpbehållaren. 1 Knapp för högtömning 2 Knapp för att lyfta/sänka sopbehållaren 3 Brytare för att öppna/stänga behållarluckan

1. Ställ programväljaren i läge ”Kör” (sopbehållaren kan bara lyf-

2. Positionera maskinen ungefär rätt.

a När du har stängt av maskinen väntar du minst 1 minut så att dammet kan lägga sig före tömning.

3. Tryck på knappen för högtömning på kontrollpanelen och håll

4. Tryck på knappen för sopbehållaren och lyft smutsbehållaren.

a För att tömma sopbehållaren i en container lyfter du smuts- behållaren helt och närmar dig långsamt uppsamlingsbehål- laren. b För att tömma sopbehållaren lyfter du den ungefär till mitten tills behållarluckan kan öppnas (om tömningshöjden är för låg blockeras manövreringen av behållarluckan).

5. Lägg i parkeringsbromsen.

6. Tryck på knappen för behållarluckan och töm sopbehållaren.

7. Stäng behållarluckan.

8. Lossa parkeringsbromsen.

9. Kör bort från tömningsstället.

10.Sänk sopbehållaren helt. Stänga av maskinen Efter att maskinen har stängts av rengörs dammfiltret automa- tiskt. 1 Parkera maskinen på ett jämnt underlag. 2 Vrid programväljaren till läget ”Kör”. 3 Lägg i parkeringsbromsen. 4 Ta bort nyckeln från nyckelomkopplaren. 5 Stäng bränslekranen. Transport FARA Olycksrisk vid lastning Stäng alltid frigångshandtaget när du laddar maskinen. Först då är driften och parkeringsbromsen klara för körning. I stigningar och lutningar måste maskinen alltid köras med egendriften. Ladda och lossa maskiner endast på en plan yta. Risk för personskador och materiella skador Observera maskinens tomvikt (transportvikt) när du transporterar den på släpvagnar eller fordon. Maskinen ska säkras så att den inte kan halka och välta enligt gällande riktlinjer. 1 Stäng bränslekranen. 2 Säkra sopmaskinen med kilar i hjulen. 3 Säkra sopmaskinen med spännremmar eller rep. Beakta markeringarna för befästning på grundramen (kedje- symbol). ● Vänster och höger fästpunkter baktill är öppningar (ca ø 30 mm) i ramen mellan bakhjulet och sopbehållaren. ● Framtill finns fästområdet mellan fotstödet och det främre tornet. 4 Ta bort klämman från batteriets minuspol. 5 Dra ur nyckeln. Förvaring 몇 FÖRSIKTIGHET Risk för personskador och materiella skador Observera maskinens vikt vid förvaring. Följ dessutom instruktionerna i motorns bruksanvisning. 1 Ställ av sopmaskinen på en jämn yta i en torr och frostfri om- givning. Skydda mot damm med en presenning. 2 Säkra sopmaskinen mot att rulla iväg (parkeringsbroms). 3 Stäng bränslekranen. 4 Dra ur nyckeln. 5 Koppla loss batteriets minuspol om sopmaskinen inte ska an- vändas under längre tid än 4 veckor. 6 Ladda batteriet ungefär varannan månad. Om sopmaskinen inte har använts på länge: 1 Töm tanken helt på bränsle. 2 Byt motorolja. 3 Skruva ur tändstiftet och häll i ca 5 ml färsk motorolja i tänd- stiftsöppningen. Vrid runt motorn flera gånger utan tändstift (starta inte). Skruva i tändstiftet.Svenska 153 Skötsel och underhåll OBSERVERA Beakta säkerhetsinformationen avseende skötsel och un- derhåll i denna bruksanvisning. Rengöring av maskinen OBSERVERA Kortslutningar eller andra skador. Rengör inte maskinen med slang- eller högtrycksvattenstråle. OBSERVERA Felaktig rengöring Skaderisk. Använd inte skrubbande eller aggressiva rengöringsmedel. FARA Hälsofara på grund av damm För intern rengöring med tryckluft. Använd dammskydssmask och skyddsglasögon. Rengöra maskinens insida 1 Öppna höljena. 2 Blås ur maskinen med tryckluft. 3 Rengör maskinen med en fuktig trasa doppad i tvättlut. 4 Stäng höljena. Rengöra maskinens utsida 1 Rengör maskinen med en fuktig trasa doppad i tvättlut. Underhållsintervall Hänvisning För att tillgodose garantianspråk ska samtliga service- och un- derhållsarbeten under garantitiden har utförts av auktoriserad kundtjänst i enlighet med inspektionschecklistan (ICL). ● Räkneverket för driftstimmar anger tidpunkterna för underhåll- sintervallen. ● Intervallen för service- och underhållsarbeten av kunden/ope- ratören anges i kapitlet ”Kundens underhåll”. Arbeten måste utföras av en kvalificerad specialist. Vid behov kan alltid en Kärcher-fackman anlitas. ● Ytterligare underhållsarbeten måste utföras av auktoriserad kundtjänst i enlighet med inspektionskontrollistan. Kontakta kundservice i god tid. Underhåll genom kund Hänvisning Samtliga service- och underhållsarbeten ska utföras av en kvali- ficerad specialist och vid behov kan en Kärcherspecialist när som helst tillkallas. Arbetet på hydrauliken får endast utföras av auktoriserad kund- tjänst. Hänvisning Se kapitlet Underhållsarbete för beskrivningar. ● Dagligen 1 Se kapitel ”Säkerhetskontroll före start”. ● Varje vecka 몇 VARNING Risk för personskador på grund av sänkning av skräpbehål- laren! Den lyfta skräpbehållaren kan sänkas plötsligt och orsaka allvar- liga skador på grund av krossning och fastklämning. Kliv inte under den osäkrade skräpbehållaren. Fäst den lyfta skräpbehållaren ordentligt med det medföljande säkerhetsstaget innan du kliver under skräpbehållaren. 1 Kontrollera smidigheten hos rörliga delar. Hänvisning Före alla underhålls- och reparationsarbeten med lyft skräpbe- hållaren, montera säkerhetsstaget, se kapitel Montera/demonte- ra säkerhetsstag för skräpbehållare. 2 Kontrollera inställning och förslitning hos tätningslisterna i so- pområdet. 3 Kontrollera tätningsremsorna på behållarluckan för smutsbe- hållaren (3x) 4 Kontrollera förslitningar hos sopvals och sidborstar. 5 Kontrollera dammfiltret och rengör filterkassetterna vid behov. 6 Kontrollera luftfiltret. 7 Kontrollera bränsle- och hydraulsystemet avseende läckage. 8 Kontrollera remmens spänning, förslitning och funktion. ● Underhåll var 50:e drifttimme 1 Rengör luftfiltret (oftare när det används i dammiga miljöer). ● Underhåll var 100:e drifttimme 1 Motoroljebyte (första byte efter 20 drifttimmar). 2 Kontrollera och rengör tändstiftet. 3 Rengör luftfiltret. 4 Rengör avlagringsbehållaren. ● Underhåll var 300:e drifttimme 1 Byt luftfiltret. 2 Rengör bränslefiltret. 3 Byt tändstiftet. ● Underhåll vid förslitning 1 Byt ut tätningslister. 2 Byt ut sopvalsen. 3 Byt sidborstar. Underhåll genom kundtjänst Hänvisning För att tillgodose garantianspråk ska samtliga service- och un- derhållsarbeten under garantitiden har utförts av auktoriserad Kärcherkundtjänst i enlighet med inspektionschecklistan. ● Första inspektion efter 20 timmars drift ● Underhåll var 100:e drifttimme ● Underhåll var 300:e drifttimme Underhållsarbeten Kontrollera/fylla på motoroljenivån Kontrollera oljenivån när maskinen är parkerad och står vågrätt. OBSERVERA Risk för brännskador Rör inte vid några heta ytor som till exempel avgassystemet eller motorn. 1 Oljesticka 2 Oljepåfyllningshål 3 Övre oljenivå (MAX) 4 Nedre oljenivå (MIN)

1. Parkera maskinen på ett jämnt underlag.

2. Låt motorn svalna.

a Kontrollera motorns oljenivå tidigast 5 minuter efter att mo- torns har kopplats från.

3. Öppna det högra höljet.

4. Skruva loss oljestickan och läs av oljenivån.

a Om oljenivån är under MIN fyller du på motorolja. Oljesorter, se kapitel ”Tekniska data”. b Fyll inte på för mycket, bara upp till MAX.

5. Om oljenivån är korrekt skruvar du in oljestickan.

6. Stäng beklädnaden.154 Svenska

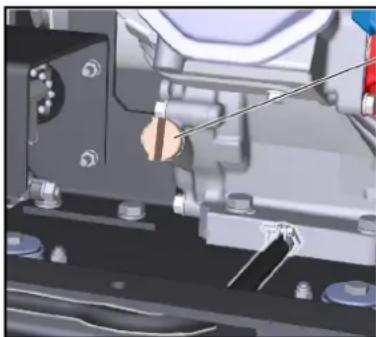

Oljebyte Byt oljan när motorn är varm så att den rinner av lättare.

2. Parkera maskinen på ett jämnt underlag.

3. Ställ fram en lämplig uppsamlingsbehållare för den använda

4. Öppna det högra höljet (fäll ut).

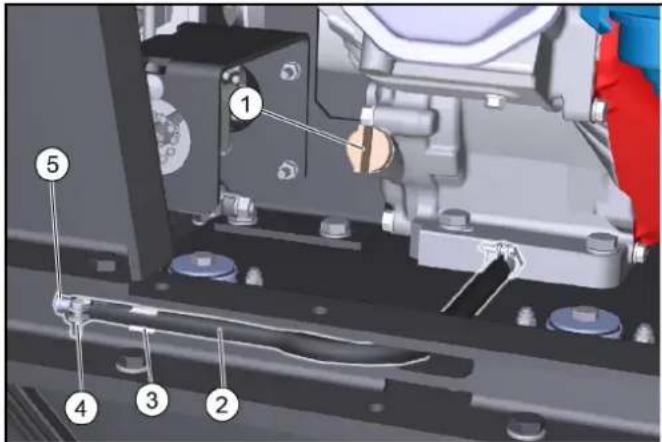

1 Oljesticka/oljepåfyllningsöppning 2 Avtappningsslang 3 Hållare för tömningsslangen 4 Slangklämma 5 Låsstycke

5. Skruva ut oljestickan.

6. Ta ut tömningsslangen ur hållaren.

7. Öppna slangklämman på avloppsslangen och dra ut låsstyck-

8. Låt all olja rinna ut i uppsamlingsbehållaren.

9. Sätt i låsstycket och dra åt med en slangklämma.

10.Fyll på ny motorolja (se ”Tekniska data”) till oljepåfyllningshå- lets nedre kant. 11.Sätt in oljestickan och dra åt. 12.Stäng beklädnaden. 13.Avfallshantera den gamla oljan miljövänligt. Kontrollera luftfiltret

3. Undersök om luftfiltret är smutsig. Rengör vid behov.

4. Skjut in locket i fästet och sätt sedan på det.

a Var uppmärksam på rätt position i fästet.

5. Sätt på vingmuttern och dra åt.

5. Ta av skumfilterinsatsen från pappersfilterinsatsen.

6. Kontrollera om filterinsatserna är skadade.

7. Byt dem i så fall.

8. Rengör filterinsatserna om de ska återanvändas.

9. Slå pappersfilterinsatsen några gånger mot en hård yta eller

blås igenom med tryckluft inifrån (max. 0,2 MPa). 10.Skumfilterinsats: a Rengör i varmt vatten med diskmedel. b Spola med rent vatten. c Eller rengör med lösningsmedel som inte är brandfarligt. d Låt den torka. e Doppa i ren motorolja. f Tryck ut överflödig olja. 11.Torka av lockets och luftfilterhusets insida med en fuktig trasa. Se till att smuts inte kommer in i motorn. 12.Sätt skumfilterinsatsen på pappersfilterinsatsen. 13.Sätt in luftfilterinsatsen i luftfilterhuset. 14.Kontrollera att packningen sitter mellan luftfilterhuset och mo- torn. 15.Sätt på luftfiltrets vingmutter och dra åt. 16.Sätt på locket. 17.Sätt på lockets vingmutter och dra åt.Svenska 155 Rengör avlagringsbehållaren

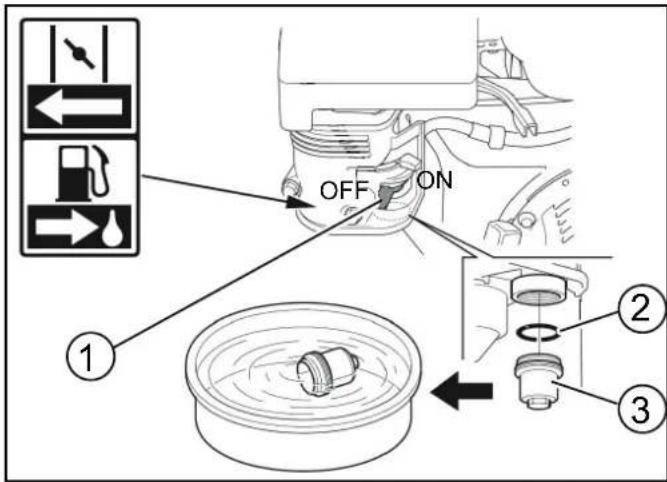

1. Vrid bränslekranen till läget OFF.

1 Bränslekran 2 O-ring 3 Avlagringsbehållare

2. Skruva av avlagringsbehållaren.

4. Rengör avlagringsbehållaren med lösningsmedel som inte är

5. Torka avlagringsbehållaren noggrant.

6. Sätt in O-ringen i huset.

7. Skruva in avlagringsbehållaren och dra åt.

8. Vrid bränslekranen till läget ON.

9. Kontrollera att avlagringsbehållaren sitter fast ordentligt och är

tät. 10.Vrid bränslekranen till läget OFF. Kontrollera och ställ in tändstiftet

1. Ta bort tändstiftshatten.

2. Rengör området runt tändstiftet så att smuts inte hamnar i mo-

torn när tändstiftet tas bort.

3. Skruva ut tändstiftet med 13/16” tändstiftsnyckel.

1 Tändstiftsnyckel 2 0,7–0,8 mm 3 Packning 4 Tändstift

4. Ett tändstift med utslitna elektroder eller trasig isolator måste

5. Kontrollera tändstiftets gnistgap. Börvärde 0,7–0,8 mm.

6. Kontrollera att tändstiftets packning inte är skadad.

OBSERVERA Skaderisk Ett tändstift som sitter löst kan bli överhettat och skada motorn. Ett tändstift som dras åt för hårt skadar gängan i motorn. Följ nedanstående anvisningar om hur man drar åt tändstiftet.

7. Skruva i tändstiftet försiktigt med handen. Skada inte gängan.

8. Skruva in tändstiftet med tändstiftsnyckeln till anslag och dra

sedan åt enligt följande. a Ett begagnat tändstift dras fast 1/8–1/4 varv. b Ett nytt tändstift dras fast 1/2 varv.

9. Sätt på tändstiftshatten igen.

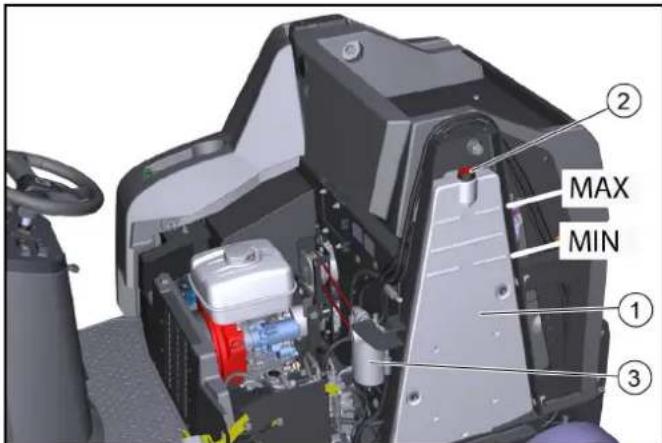

Kontrollera hydrauloljenivån och fylla på hydraulolja OBSERVERA Risk för skador på hydraulsystemet Iaktta största renhet vid påfyllning. Arbeten hydraulikanläggningen får endast genomföras av en auktoriserad kundtjänst. Figur utan motorhuv 1 Hydrauloljetank 2 Avluftningslock/påfyllningsöppning 3 Hydrauloljefilter

1. Koppla från apparaten.

2. Öppna motorhuven.

3. Kontrollera hydrauloljenivån när motorn är kall.

a Hydrauloljenivån måste ligga mellan det övre märket ”MAX” och det nedre märket ”MIN”.

4. Fyll på hydraulolja vid behov.

a Ta bort avluftningslocket. b Fyll på hydraulolja. Hydrauloljesort: se kapitlet ”Tekniska data”. c Fäst avluftningslocket.

5. Stäng motorhuven.

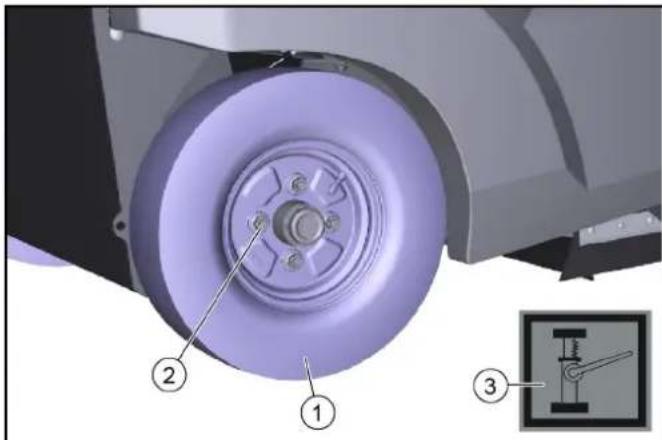

4156 Svenska Byt ut bakhjulet 몇 VARNING Risk för personskador Parkera fordonet på en stabil yta. Kontrollera att underlaget är stabilt. Säkra maskinen ytterligare genom att placera kilar under hjulen. Använd en lämplig, vanlig domkraft som kan köpas i handeln. 1 Bakhjul 2 Hjulmutter (4x) 3 Symbol fästpunkt

1. Parkera maskinen på en jämn yta.

a Kontrollera att underlaget är stabilt. b Säkra maskinen så att den inte kan rulla iväg. c Öppna höljet på sidan eller motorhuven.

2. Placera domkraften vid de markerade fästpunkterna på ra-

3. Lossa hjulmuttrarna med lämpligt verktyg ca 1 varv.

4. Lyft upp maskinen med domkraften.

5. Skruva loss och ta bort hjulmuttrarna.

7. Låt en fackverkstad reparera eller byta ut ett defekt hjul.

8. Sätt på hjul och skruva in hjulmuttrarna till anslag och dra åt

10.Stäng höljet på sidan eller motorhuven. 11.Dra fast hjulmuttrarna med nödvändigt vridmoment (56 Nm). Byt ut framhjulet

1. Kontakta kundtjänst för bortmontering av framhjul.

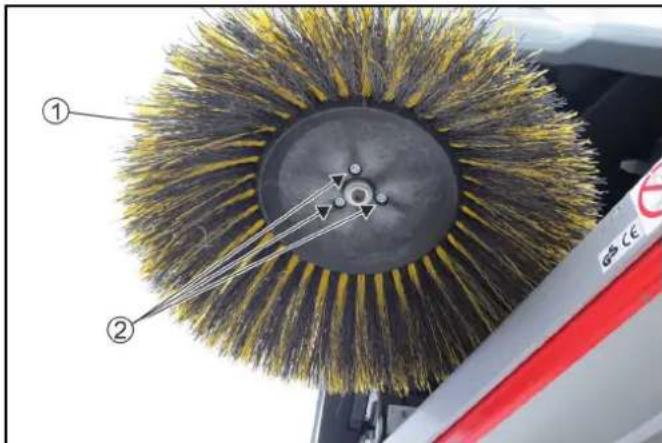

Byta sidborste Genom sidoborstens flytande lagring ställs sopspegeln automa- tiskt in vid slitage på borstarna. Om den är för sliten (borstlängd ca 10 cm) ska sidoborsten bytas ut. 1 Sidborstar 2 Skruvar

1. Koppla från apparaten.

2. Skruva ur 3 skruvar på undersidan.

3. Ta av sidborsten.

4. Rengör upptagningen om det behövs.

5. Sätt fast de nya sidborstarna på medbringaren och fäst med

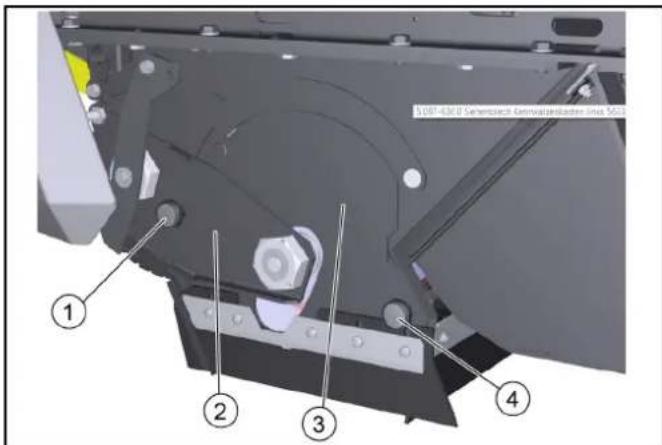

skruvar. Byt/kontrollera sopvals Demontera sopvals I och med sopvalsens flytande lagring ställs sopspegeln automa- tiskt in vid slitage på borstarna. Byt ut den om den är för sliten (rengöringsresultatet är inte tillfredsställande). 1 Lettrad skruv, vänster 2 Lagringplatta 3 Täckplatta 4 Lettrad skruv, höger

1. Koppla från apparaten.

2. Öppna motorhuven.

3. Skruva ur den vänstra lettrade skruven.

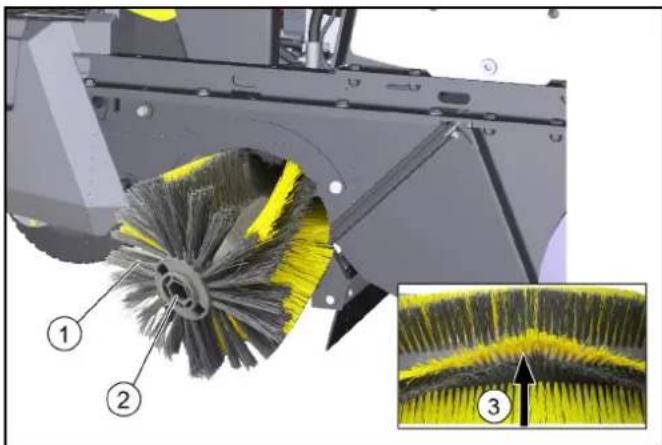

Montera sopvals 1 Sopvals 2 Sopvalsupptagning 3 Borsten riktad framåt i körriktning

1. Kontrollera sopvalsen med avseende på slitage och inlindade

3. Se till att borstarna är korrekt inriktade vid monteringen (sop-

valsupphängningarna är identiska).

4. Montera täckplattan och lagringplattan i omvänd ordning.Svenska 157

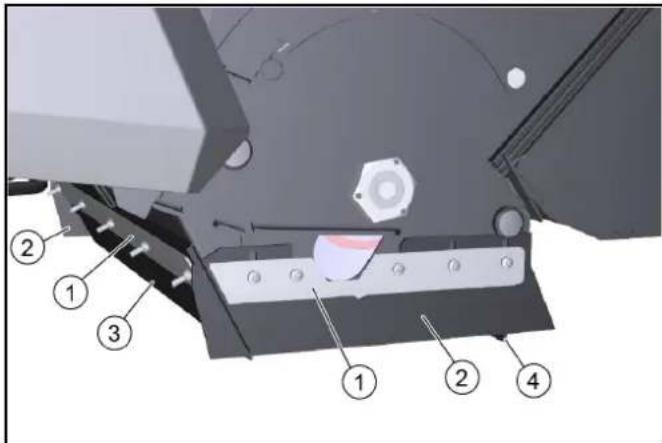

Byt ut/ställ in tätningslisterna Hänvisning Eftergången för den främre och bakre tätningslisten anger om- läggningen av tätningsläpparna bakåt vid körning framåt. Sidotätningslisterna ska vara på avstånd från marken vid korrekt inställning. 1 Fäste 2 Sidotätningslist 3 Främre tätningslist 4 Bakre tätningslist

1. Lossa tätningslisternas fäste.

2. Ställ in tätningslisterna genom att förskjuta dem till långhålen.

a Se värdet i tabellen.

3. Om inställningarna stämmer, fäst tätningslisterna.

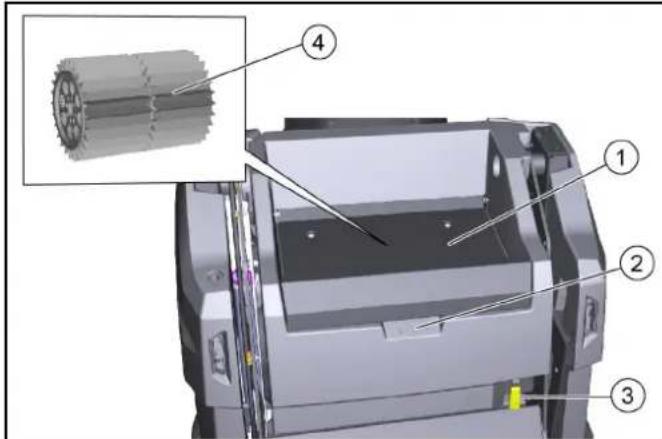

Kontrollera/byta dammfilter FARA Hälsofara på grund av damm Använd dammfiltermask och skyddsglasögon när du arbetar med filteranordningen. Följ tillverkarens föreskrifter vid hantering av findamm. 1 Kåpa 2 Greppfördjupning 3 Spak för dammfilter 4 Dammfilter (runt filter)

1. Koppla från apparaten.

2. Vänta minst 1 minut tills dammet har lagt sig.

3. Vrid kåpan på greppfördjupningen uppåt.

4. Flytta spaken för dammfiltret åt höger.

5. Ta ut dammfiltret uppifrån.

6. Vid behov: Rengör dammfiltret (sug ur eller knacka ur) eller

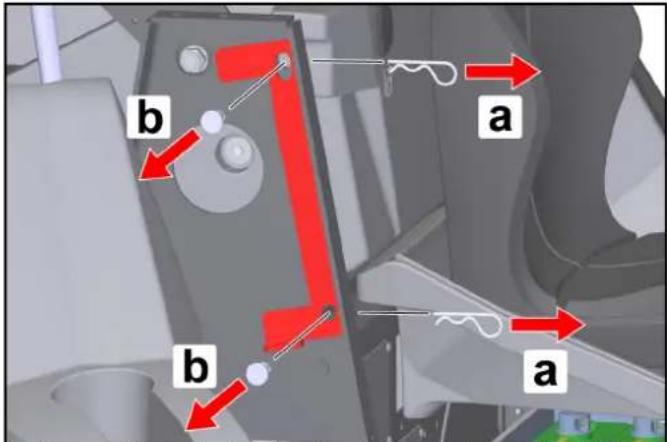

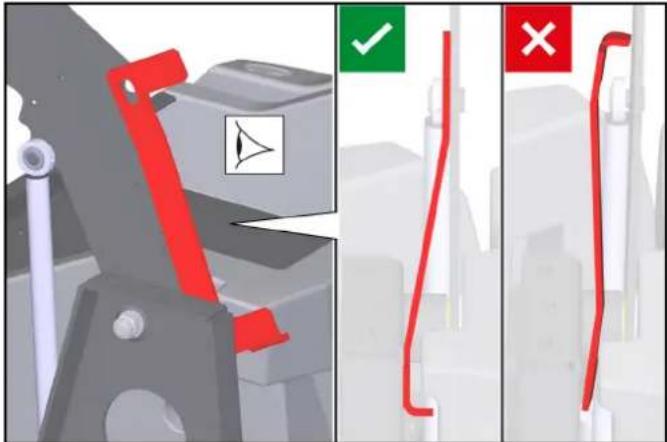

sätt in ett nytt dammfilter. Montera/demontera säkerhetsstag för skräpbehållare Montering:

1. Parkera maskinen på en fast, vågrät yta.

2. Sänk ner skräpbehållaren helt, se kapitel Töm sopbehållaren.

3. Stäng av maskinen, se kapitel Stänga av maskinen.

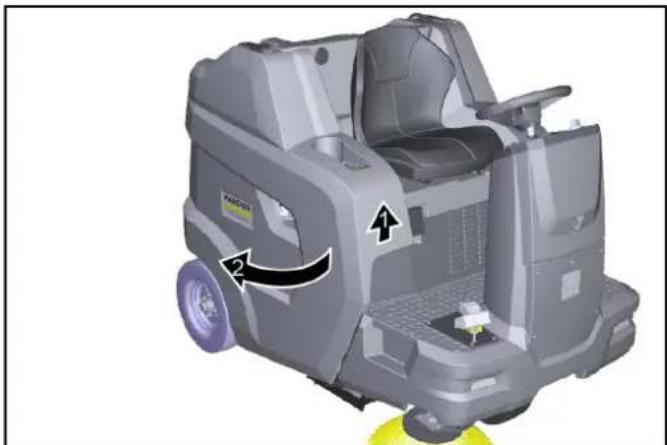

4. Öppna höger panel, se kapitel Öppna/stänga höljet till höger.

5. Ta bort säkerhetsstaget.

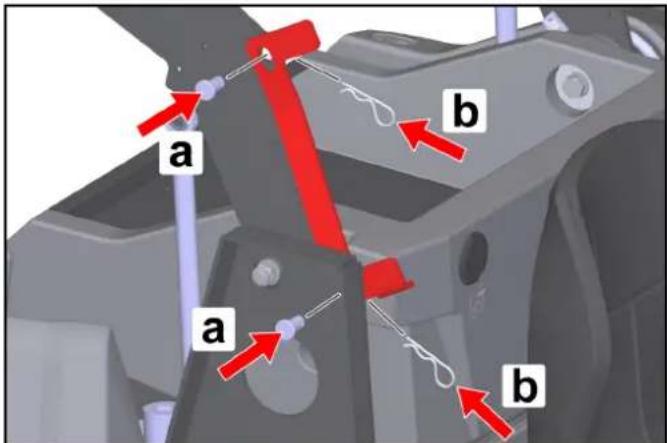

a Dra ut hårnålssprintarna ur bultarna. b Dra ut bultarna och ta av säkerhetsstaget på skaftet.

6. Placera säkerhetsstaget mellan höger skaft och höger lyftarm

så som bilden visar.

7. Montera bultarna.

a För in bultarna i borrhålen. b För in hårnålssprintarna i bultarnas borrhål till hårnålssprin- tarna hakar fast. Tätningslister Inställningsvärden Sidotätningslister Avstånd från marken 0–1 mm Främre tätningslist Eftergång 10–15 mm Bakre tätningslist Eftergång 5–10 mm158 Svenska OBSERVERA Risk för skador! Att lyfta eller sänka skräpbehållaren med monterat säkerhetsstag orsakar skador på maskinen och säkerhetsstaget! För att förhin- dra hydraulisk lyftning eller sänkning av skräpbehållaren går det inte att stänga höger panel när säkerhetsstaget är monterat. På så sätt är säkerhetsbrytaren aktiv. Stäng inte höger panel med våld! Demontering:

8. Demonteringen görs i omvänd ordning.

Hjälp vid störningar Du kan åtgärda mindre störningar på egen hand med hjälp av översikten nedan. Vid störningar som inte tas upp här, kontakta kundtjänst (servi- ce)! FARA Risk för olyckor och personskador på grund av oavsiktlig förflyttning av fordonet Stäng av maskinen före alla skötsel- och underhållsarbeten och dra ut tändnyckeln. FARA Risk för elektriska stötar Lossa batteriet innan du börjar arbeta med elsystemet. Reparationsarbeten och arbeten med elektriska komponenter får endast utföras av auktoriserad kundtjänst. Maskinsäkringar Om en funktion inte fungerar kan du kontrollera maskinens säk- ringar innan du kontaktar kundtjänst. 몇 VARNING Skaderisk på grund av felaktig hantering Styrenheten eller maskinens komponenter kan skadas av felak- tigt isatta maskinsäkringar! Byt endast ut maskinsäkringar med säkringar av samma typ (flat- pluggssäkring) och värde (A) Maskinsäkringarna är placerade på den elektroniska styrningen av fordonet. Reglaget är monterat under den främre kåpan på rattstången:

1. Stoppa maskinen och säkra den så att den inte rullar iväg.

2. Ta bort klämman från batteriets minuspol.

5. Identifiera defekt maskinsäkring med hjälp av tabellen.

6. Byt ut defekt maskinsäkring.

7. Sätt dit skyddet igen.

8. Återanslut batteriets minuspol.

Maskinsäkringar (översikt) A: Säkringar på den elektroniska styrningen Maskinsäkring Värde (A) Beteckning F100H 7,5 Nyckelbrytare F102H 7,5 Arbetsbelysning F103H 7,5 Vattenpump F104H 3 Lysdiod F105H 7,5 Arbetsbelysning F106H 3 Blue Spot F107H 1 Räknare F109H 5 Filter motor F110H 7,5 Signalhorn F111H 10 Lyftmotorer F112H 5 Starta motor F113H 1 Positionsljus F114H 1 Lägesgivare tömning F200H 30 Huvudsäkring F201H 3 K1 Huvudventil F205H 3 K4 Sopaggregat F207H 3 K6 Öppna lucka F209H 3 K3 Stäng lucka F212H 3 K5 Lyft F213H 3 K2 SänkSvenska 159 B: Säkringar i kabelstammen (säkringshållare)

Maskinsäkring Värde (A) Beteckning F1 (M9) 7,5 Lyftmotor F2 (M8) 7,5 Lyftmotor F3 (M11) 7,5 Lyftmotor Fel Åtgärd Motorn startar inte Kontrollera/ladda startbatteriet. Nyckelomkopplare i läget ”I - ON”. Programväljare i läget ”Kör” Vid låga omgivande temperaturer: Använd choke-spaken. Sätt dig i förarsätet (säteskontaktbrytaren aktiveras). Stäng motorhuven och det högra höljet helt. Kontrollera motoroljenivån och fyll på motorolja vid behov. Tanka bränsle. Öppna bensinkranen. Kontrollera tändstiftet. Motorn går ojämnt Kontrollera nivån i bränsletanken. Kontrollera choke-spakens läge. Kontrollera anslutningarna och ledningarna för bränslesystemet. Kontrollera/rengör/byt tändstiftet. Rengör/byt luftfiltret. Motorn startar men rullar långsamt eller inte alls Lossa parkeringsbromsen. Kontrollera frigångsspakens läge. Kontrollera/fyll på nivån i hydrauloljetanken. Vid minusgrader och kall hydraulolja: Låt maskinen varmköras i minst 3 minuter. Motorn stängs inte av (pro- gramväljaren och nyckelom- kopplaren är i läget OFF) Bensinmotor: a Öppna motorhuven (var försiktig med den roterande kilremmen). b Stäng bränslekranen. Damm vid sopning/otillräck- lig sugeffekt Töm sopbehållaren. Kontrollera/rengör/byt ut dammfiltret. a Kontrollera att dammfiltret sitter fast ordentligt. b Rengör dammfiltret vid lätt nedsmutsning. c Byt ut dammfiltret om det är skadat eller mycket smutsigt. Kontrollera graden av slitage på tätningslisterna i sopområdet. Justera eller byt vid behov. Kontrollera/byt ut tätningarna på filterboxen. Kontrollera/byt ut tätningslister på sopbehållaren. Rengöringsresultatet är inte tillfredsställande Kontrollera förslitningar hos sopvals och sidborstar och byt ut vid behov. Kontrollera förslitningar hos och, vid behov, ställ in/byt ut tätningslister. Kontrollera grovsmutsluckans funktion. Stäng våtsopningsluckan. Kontrollera hydrauloljetankens nivå. Kontrollera att hydrauliksystemet är tätt. Sopvalsen/sidborstarna rote- rar inte Vrid programväljaren till önskat program ”Sopa”. Kontrollera hydrauloljetankens nivå. Kontrollera att hydrauliksystemet är tätt. Kontrollera invecklade band hos sopvals/sidborstar. Kontakta kundservice. Tömning av sopbehållaren fungerar inte Skruven för skjuvskydd på sopbehållaren (vänster och höger sida) har brutits av, byt ut den trasiga skruven. Kontakta kundservice. Det går inte att stänga höger panel Skräpbehållaren är säkrad med säkerhetsstaget. Demontera säkerhetsstaget, se kapitel Montera/ demontera säkerhetsstag för skräpbehållare.160 Svenska Tillbehör/reservdelar Här efter följer (sammanfattning) en översikt över förslitningsde- lar eller tillbehör som kan erhållas som tillval. Tekniska data Tillbehör Beskrivning Beställ- ningsnr Sidborstar, stan- dard För inomhus- och utomhusytor 6.905-986.0 Sidborstar, mjuka För findamm, för inomhus- och utomhusytor Vattentålig 6.906-133.0 Sidborstar, hårda För avlägsnande av hårt sittan- de smuts utomhus Vattentålig 6.906-065.0 Ogräsborste Sidoborste för att ta bort ogräs 6.906-065.0 Sopvals, standard För inomhus- och utomhusytor Förslitnings- och vattentålig 6.905-095.0 Sopvals, mjuk För findamm, för inomhus- och utomhusytor Vattentålig 6.905-190.0 Sopvals, hård För avlägsnande av hårt sittan- de smuts utomhus Vattentålig 6.905-191.0 Dammfilter (runt fil- ter) 6.414-532.0 Sidotätningslist vänster och höger 5.365-078.0 Tätningslist, bak 5.365-053.0 Tätningslist, fram 5.294-000.0 Påbyggnadssats för sidborstar, vän- ster Måste monteras av kundtjänst 2.852-912.7 Framhjul Som ersättning 6.435-120.0 Bakhjul Som ersättning 6.435-291.0 Tillbehör för Ho- me Base Beskrivning Beställ- ningsnr Adapter För fixering på Home Base- skena (maskin) 5.035-488.0 Dubbelhakar Kan endast användas tillsam- mans med adapter 6.980-077.0 Rengöringsmedel för behållare Kan endast användas tillsam- mans med adapter 4.070-006.0 Uppsättning Grov- smutstång Grovsmutstång inklusive fast- sättning på maskinen 4.035-524.0 Tillbehör Beskrivning Beställ- ningsnr KM 100/120 R G KM 100/120 R G 2SB Effektdata maskin Körhastighet (max.) km/h 7 7 Arbetshastighet (max.) km/h 7 7 Backtagningsförmåga (max.) % 18 18 Arbetsbredd utan sidborstar mm 730 730 Arbetsbredd med 1 sidborstar mm 1000 1000 Arbetsbredd med 2 sidborstar mm 1280 Teoretisk ytkapacitet Yteffekt utan sidborstar m

/h 8960 Batteri Batterityp underhållsfri underhållsfri Batterispänning V 12 12 Miljöförhållanden Omgivande temperatur °C -5...+40 -5...+40 Luftfuktighet, icke kondenserande % 0...90 0...90 Mått och vikter Längd mm 1660 1660 Bredd mm 1110 1140 Höjd mm 1355 1355 Tomvikt (transportvikt) kg 570 570 Tillåten totalvikt kg 944 944 Bredd sopvals mm 730 730 Diameter sopvals mm 285 285 Diameter sidborste mm 410 410Svenska 161 Med förbehåll för tekniska ändringar. EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utform- ning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälso- krav i EU-direktivet. Denna försäkran upphör att gälla om maski- nen ändras utan att detta har godkänts av oss. Produkt: Sopsugmaskin Typ: 1.280-xxx.0 Gällande EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG 2014/53/EU (TCU) Tillämpade harmoniserade standarder EN 60335-1 EN 60335-2-72 EN 55012: 2007 + A1: 2009 EN 62233: 2008 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Tillämpade nationella standarder

Tillämpad konformitetsbedömningsprocedur 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) Uppmätt: 93 Garanterad: 95 Undertecknande agerar på uppdrag av och med styrelsens god- kännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01.06.2021 Skräpbehållare Volym, skräpbehållare l (kg) 120 120 Avlastningshöjd (max.) mm 1520 1520 Filter och sugsystem Filteryta m

CO2-utsläpp i enlighet med mätmetoden i EU-förordningen 2016/ 1628 (steg V) g/kWh 762 762 Kylsystem Luftkyld Luftkyld Motoreffekt kW/PS 6,3 / 8,4 6,3 / 8,4 Tändstiftstyp BPR6ES (NGK) BPR6ES (NGK) Bränsletankens volym l 5,3 5,3 Motorvarvtal 1/min 3600 3600 Drifttid med full tank h ca. 3,5 ca. 3,5 Drivmedel Typ av bränsle Benzin bleifrei (min. 91 Oktan) Benzin bleifrei (min. 91 Oktan) Typ av motorolja API SJ API SJ Mängd motorolja l 1,1 1,1 Oljetyper SAE 10W30 SAE 10W30 Typ av hydraulolja Shell Tellos S 3 V 68 Shell Tellos S 3 V 68 Däck Däckstorlek, fram ø 300 mm ø 300 mm Däckstorlek, bak 4.00-8 6PR 4.00-8 6PR Ringtryck MPa (bar) 0,6 (6) 0,6 (6) Fastställda värden enligt EN 60335-2-72 Hand-arm-vibrationsvärde m/s

1,9 1,9 Sätesvibrationsvärde m/s

0,4 0,4 Ljudtrycksnivå L

1. Slå av maskinen (stans motoren).

«Feie med feievalse».

valgbryteren på «Feie med feievalse».

3. Ta av sidekosten.

3. Slå av maskinen, se kapittel Slå av maskinen.

deligt (kun mens maskinen står stille).
