Produkto tipas	Siurbiamoji šlavimo mašina
Prekės ženklas	Kärcher
Modelis	KM 100/120 R G
Paskirtis	Komercinių grindų valymas (parkavimo aikštelės, šaligatviai, sandėliai ir kt.)
Variklis	Honda GX 270, vieno cilindro 4 taktų, 270 cm³, 6,3 kW (8,4 AG)
Kuras	Benzinas be švino (mažiausiai 91 oktanas), bakas 5,3 L
Baterija	12 V, nereikalaujanti priežiūros
Matmenys (ilgis × plotis × aukštis)	1660 × 1110 × 1355 mm
Svoris be krovinio	570 kg
Didžiausias leidžiamas svoris	944 kg
Dulkių bako talpa	120 L
Maksimalus darbo plotis	1280 mm (su 2 šoniniais šepečiais)
Darbo greitis	0 – 7 km/h
Veikimo trukmė	Maždaug 3,5 val.
Maksimalus leidžiamas nuolydis	18 %
Dulkių filtras	Apvalus filtras, plotas 6 m², automatinis valymas
Garso lygis (LpA)	79 dB(A)
Pagrindinės funkcijos	Šlavimas šepetėliu-ritinėliu + šoniniai šepečiai, filtruotas siurbimas, aukštas ištuštinimas
Saugumas	Stovėjimo stabdis, sėdynės kontaktinis jungiklis, apsauginis gaubtas, dviejų rankų valdymas ištuštinti
Įprastinė priežiūra	Bako ištuštinimas, alyvos tikrinimas, filtro valymas, diržų tikrinimas ir kt.
Atsarginės dalys	Šoniniai šepečiai, šepečiai-ritinėliai, filtrai, sandarinimo juostos, padangos ir kt.
Sertifikavimas	StVZO rinkinys, skirtas naudoti viešuose keliuose

Dažnai užduodami klausimai - KM 100120 R G Kärcher

Kaip užvesti Kärcher KM 100/120 R G šlavimo mašiną?

Atsisėskite ant vairuotojo sėdynės (įjungtas sėdynės kontaktinis jungiklis). Atidarykite degalų čiaupą. Nustatykite programos selektorių į „Važiavimas“. Įkiškite raktelį į raktelio jungiklį ir pasukite į „I – ON“. Šaltu oru naudokite starterio svirtelę. Variklis užsiveda.

Ką daryti, jei variklis neužsiveda?

Patikrinkite eilės tvarka: bateriją (įkrovą), raktelio jungiklio padėtį, programos selektorių ties „Važiavimas“, starterio svirtelę, jei reikia, ar sėdite ant sėdynės, ar uždarytas variklio dangtis ir dešinysis apdangalas, variklio alyvos lygį, degalus, ar atidarytas degalų čiaupas ir uždegimo žvakės būklę.

Kaip ištuštinti dulkių baką?

Nustatykite programos selektorių į „Važiavimas“. Privažiuokite mašiną prie konteinerio. Paspauskite ir palaikykite mygtuką „Aukštas ištuštinimas“, tada paspauskite jungiklį, kad pakeltumėte baką. Įjunkite stovėjimo stabdį. Atidarykite bako sklendę, kad ištuštintumėte. Uždarykite sklendę, atleiskite stabdį, nuvažiuokite ir visiškai nuleiskite baką.

Kokį kurą naudoti?

Naudokite benziną be švino, mažiausiai 91 oktano. Niekada nepilkite degalų uždaroje patalpoje, toliau nuo atviros liepsnos ir karštų paviršių. Bakas talpina 5,3 L.

Kaip išvalyti dulkių filtrą?

Išjunkite prietaisą ir palaukite 1 minutę, kol nukris dulkės. Atidarykite dangtelį, perjunkite filtro svirtelę į dešinę, ištraukite filtrą aukštyn. Išvalykite jį siurbdami arba lengvai pabeldami. Įdėkite atgal arba pakeiskite, jei per daug užterštas.

Kada reikia pakeisti šepetėlį-ritinėlį?

Pakeiskite šepetėlį-ritinėlį, kai valymo rezultatas nebetenkina. Dėl plaukiojančio tvirtinimo susidėvėjimas kompensuojamas automatiškai. Reguliariai tikrinkite šerių susidėvėjimą ir, jei reikia, pakeiskite.

Kaip prižiūrėti bateriją?

Baterija nereikalauja priežiūros. Atjunkite neigiamą gnybtą, jei prietaisas nenaudojamas ilgiau nei 4 savaites. Maždaug kas 2 mėnesius įkraukite bateriją. Naudokite tik Kärcher rekomenduojamas baterijas ir įkroviklius.

Kokios yra pagrindinės saugumo instrukcijos?

Niekada nešluokite skysčių, sprogiųjų dujų, rūgščių ar tirpiklių. Nenaudokite sprogimo pavojaus patalpose. Prieš palikdami mašiną visada įjunkite stovėjimo stabdį. Negabenkite žmonių. Dėvėkite prigludusius drabužius ir tvirtus batus.

Kaip perkelti prietaisą be jo paties varomos pavaros?

Atidarykite dešinįjį apdangalą, patraukite laisvos eigos svirtelę (raudoną) į vidų, kad ji būtų „atidaryta“ padėtyje. Atleiskite stovėjimo stabdį. Lėtai stumkite prietaisą trumpu atstumu. Niekada nevilkkite prietaiso.

Kur rasti atsargines dalis ir priedus?

Naudokite tik originalias Kärcher dalis. Apsilankykite svetainėje www.kaercher.com arba susisiekite su įgaliotuoju pardavėju. Nuorodos pateikiamos instrukcijoje dėl šepečių, filtru, sandarinimo juostų, padangų ir kt.

NAUDOJIMO INSTRUKCIJA KM 100120 R G Kärcher

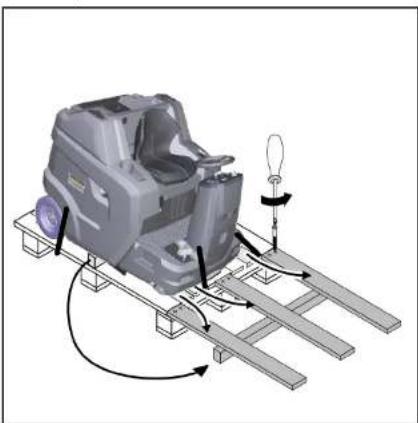

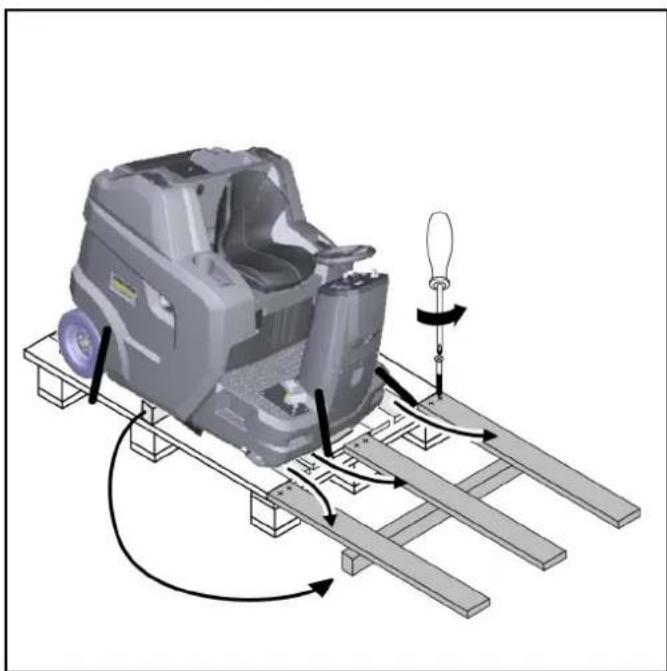

Nenaudokite krautuvo su šakiniu paėmimo įtaisu iškrovimui / pakrovimui.

Laikykitės svorio apribojimų iškrovimo / pakrovimo metu.

Žr. skyrių "Techniniai duomenys".

Bendrosios nuorodos 247

Numatomasis naudojimas.... 248

Veikimas 249

Saugos nurodymai 249

Prietaiso aprašymas 250

Prieš pradedant eksploataciją 252

Eksploatavimo pradžia.... 252

Naudojimas 254

Gabenimas.... 255

Sandėliavimas.... 255

Einamasis remontas ir techninė priežiūra 256

Trikčių šalinimas 261

Priedai / atsarginės dalys.... 263

Techniniai duomenys 263

ES atitikties deklaracija 264

Bendrosios nuorodos

Prieš pradėdami naudoti įrenginį, perskaitykite šią originalią naudojimo instrukciją ir elkitės, kaip joje nurodyta. Išsaugokite originalią eksploatavimo instrukciją, kad galėtumėte vėliau ja pasinaudoti arba perduoti kitam savininkui.

Patikrinkite tiekimo rinkinį

Apie transporto priemonės perdavimo metu nustatytus trūkumus ir gabenant padarytą žalą nedelsdami informuokite savo pardavėją arba parduotuvę.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas prašome šalinti laikantis aplinkos apsaugos teisės aktų reikalavimų.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamųjų medžiagų ir dažnai, pvz., galvaninių elementų, akumuliatorių sudedamųjų dalių, arba alyvos, kurias netinkamai naudojant arba jas šalinant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios sudedamosios dalys yra būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausia informacija apie sudedamąsias medžiagas rasite:

Sudėvėtos transporto priemonės šalinimas

Atitarnavusiose transporto priemonėse yra vertingų medžiagų, kurias galima perdirbti. Šalindami savo transporto priemonę rekomenduojame naudotis atliekų surinkimo ir šalinimo įmonės paslaugomis.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Daugiau informacijos apie garantiją (jei tokia yra) rasite vietinės „Kärcher“ svetainės techninio aptarnavimo srityje, skiltyje „Atsi-siuntimai“.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalias atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. Informacija apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Rizikos lygiai

⚠PAVOJUS

- Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ΔĮSPĖJIMAS

- Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

- Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DĖMESIO

- Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Simboliai ant mašinos

	PAVOJUS Paviršiai karšti, galima nudegtiLeiskite transporto priemonei ataušti, prieš pradėdami su ja darbus.
	PAVOJUS Gaisro pavojusNešluokite jokių degančių arba smilkstančių daiktų, tokių kaip, pvz., cigaretės, degtukai ar pan.
	PAVOJUS Nelaimingo atsitikimo pavojus apvirtusPakeltos talpyklos ištuštinimo prietaisą naudokite tik ant lygaus paviršiaus.
	JSPĖJIMAS Sužalojimo pavojusSuspaudimo ir kirpimo sužalojimų pavojus ties diržais, šoninėmis šluotomis, nešvarumų talpykla, gaubtu.
	JSPĖJIMAS Sužalojimo pavojusVidinių judančių transporto priemonės dalių pjautiniai ir traiškytiniai sužalojimai.Nesitverkite už mašinos angų.
	PAVOJUS Nelaimingo atsitikimo pavojus netinkamai naudo-jantPrieš pradėdami naudoti mašiną perskaitykite šią naudojimo instrukciją ir visus saugos nurodymus.

	Stovėjimo stabdys
	Padangų pripūtimo slėgis
	Kėliklio tvirtinimo taškas

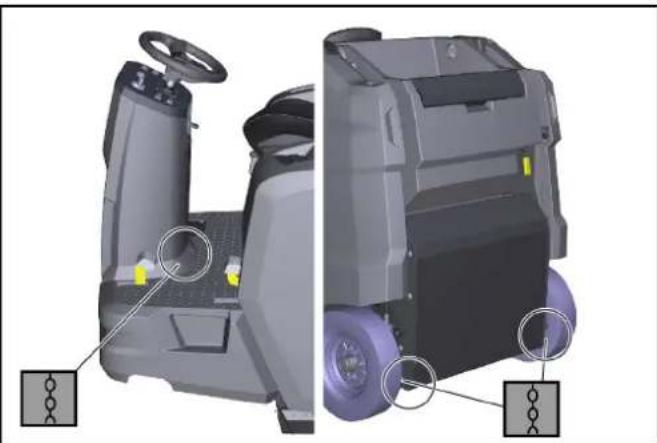

	Fiksuotas tvirtinimo taškas
	Didž. padėjimo paviršiaus apkrova (ne daugiau kaip 20 kg)
	Didžiausia apkrova 150 kg
	Padėtis IJUNGTA: Mašina galima važiuoti naudojant savitąją pavarąPadėtis IŠJUNGTA: Mašiną galima stumti

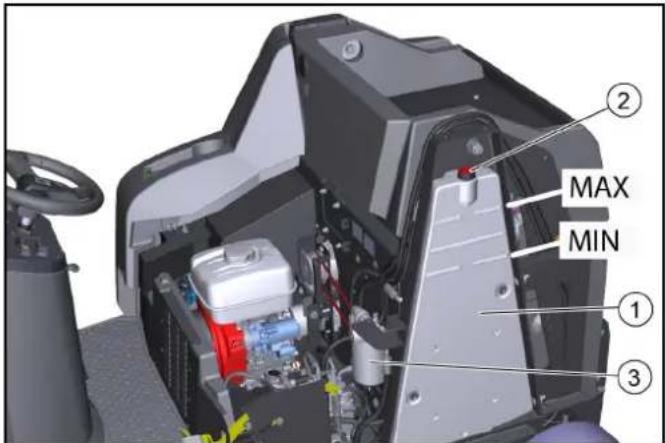

	Hidraulinės alyvos talpyklos pripylimo angos atidarymas
	Stambiųjų šiukšlių sklendės pedalas
	Šlapiojo šlavimo sklendė
	Atlaisvinkite dulkių filtrą, pritvirtinkite

Numatomasis naudojimas

Šlavimo mašiną naudokite profesionaliam grindų paviršių valymui.

Šlavimo mašiną naudokite šioms numatytoms naudojimo sritims:

1. Automobilių statymo aikštelėms 2. Šaligatviams 3. Gamybiniams statiniams 4. Logistikos tarnybų teritorijoms 5. Viešbučiams 6. Mažmeninės prekybos reikmėms 7. Sandėliavimo zonoms

Šlavimo mašiną naudokite tik pagal šioje instrukcijoje pateiktus duomenis. Prietaiso naudojimas kitais tikslais laikomas nenumatytuoju naudojimu. Už žalą, susidariusią dėl naudojimo ne pagal paskirtį, gamintojas neatsako.

Šlavimo mašiną galima naudoti tik su „StVZO“ tvirtinimo rinkiniu, kad ją būtų leidžiama naudoti viešuosiuose keliuose.

Draudžiama daryti bet kokius šlavimo mašinos keitimus.

Važiuoti ir šluoti galima tik ant įmonės arba jos atstovų leidžiamų plotų.

Uždarose patalpose naudoti draudžiama.

Galimas netinkamas naudojimas

Sprogiuosius skysčius, dujas, neskiestas rūgštis ir tirpiklius (pvz., benziną, dažų skiediklius, mazutą) sušluoti arba siurbti draudžiama, kadangi susimaišiusios su siurbiamuoju oru šios medžiagos sudaro sprogiuosius garus arba mišinius.

Acetoną, neskiestas rūgštis ir skiediklius sušluoti arba siurbti draudžiama, nes jos ėsdina prietaiso medžiagas ir jas pažeidžia.

Niekada nešluokite ir nesiurbkite metalo dulkių (pvz., aliuminio, magnio, cinko), kartu su stipriai šarminėmis arba rūgštinėmis valymo priemonėmis jos sudaro sprogias dujas.

Draudžiama sušlavinėti arba siurbti smilkstančius daiktus, antraip kyla gaisro pavojus.

Sušluoti sveikatai pavojingas medžiagas draudžiama.

Draudžiama būti pavojingose zonose. Draudžiama eksploatuoti patalpose, kuriose gresia sprogimo pavojus.

Draudžiama kartu vežti lydinčiuosius darbuotojus.

Draudžiama šiuo prietaisu stumti, traukti arba gabenti daiktus.

Šluoti tinkami paviršiai

• Asfaltas
• Pramoninių statinių grindiniai • Išlyginamasis sluoksnis
• Betonas
• Grindinio plytelės

Veikimas

Šlavimo mašina veikia permetimo principu.

1. Besusikanti šoninė šluota valo šluojamo paviršiaus kampus ir kraštus bei nukreipia nešvarumus į šlavimo veleno taką.
2. Besisukantis šlavimo velenas nukreipia nešvarumus tiesiai į nešvarumų talpyklą.
3. Nešvarumų talpykloje sukeltos dulkės atskiriamos dulkių filtru ir siurbimo orpūtė nusiurbia filtruotą švarų orą.
4. Dulkių filtras išvalomas automatiškai.

Saugos nurodymai

Saugos įtaisai

Saugos įtaisai skirti naudotojui apsaugoti ir jų niekada negalima išjungti arba daryti, kad neveiktų.

Paisykite šiame skyriuje pateiktų saugos reikalavimų!

Variklio gaubtas / gaubiamasis apsaugas

Variklio gaubtas ir dešinysis gaubiamasis apsaugas turi apsauginį įtaisą. Atidarius gaubtą arba gaubiamąjį apsaugą veikiantis vidaus degimo variklis yra išjungiamas.

Variklį galima užvesti tik tada, kai gaubtas ir gaubiamasis apsaugas yra uždaryti.

Nešvarumų talpyklos ištuštinimas

Tuštinant nešvarumų talpyklą šlavimo velenas yra automatiškai blokuojamas.

Nešvarumų kameros valdymas dviem rankomis

Kad būtų išvengta prieigos prie nešvarumų kameros mechaninės ištuštinimo sistemos, pakelti, nuleisti ir ištuštinti nešvarumų kamerą įmanoma tik valdant dviem rankomis.

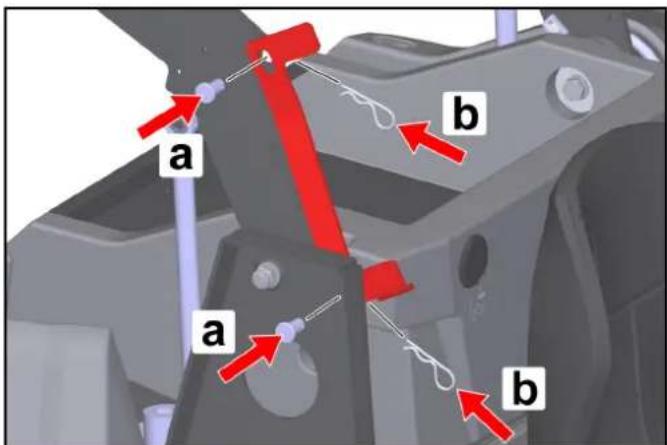

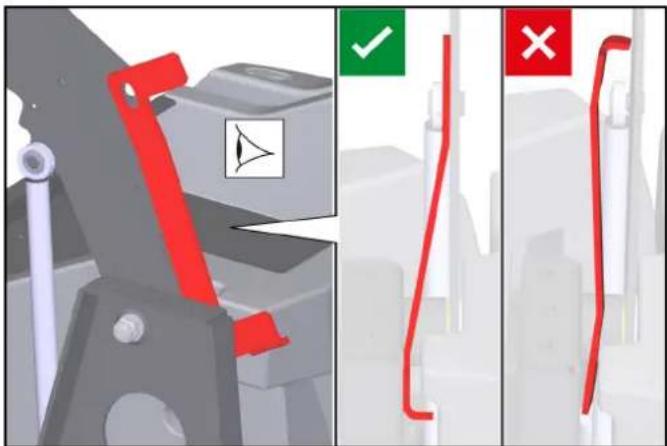

Šiukšlių talpyklos tvirtinimo atrama

Žengti po šiukšlių talpykla leidžiama tuo atveju, jeigu ji yra visiškai pakelta ir naudojant tvirtinimo atramą tinkamai įtvirtinta, kad nenusileistų žemyn.

Sėdynės kontaktinis jungiklis

Sėdynės kontaktinis jungiklis užtikrina, kad mašiną būtų galima įjungti tik vairuotojui sėdint ant jam skirtos sėdynės.

Su valdymu susiję saugos nurodymai

⚠ ĮSPĖJIMAS • Įrenginį naudokite tik pagal paskirtį. Atsižvelkite į konkrečios vietos sąlygas ir dirbdami su prietaisu atsižvelkite į pašalinius asmenis, pirmiausia į vaikus. • Patikrinkite įrenginį ir darbinius įtaisus, ar jie yra tinkamos būklės ir ar saugūs naudoti. Jeigu būklė turi trūkumų, įrenginį naudoti draudžiama. • Pavojingoje aplinkoje (pvz., degalinėse) vykdykite atitinkamus saugos nurodymus. Niekada nenaudokite įrenginio patalpose, kuriose gresia sprogimo pavojus. • Šis remonto rinkinys nėra pritaikytas, kad juo galėtų naudotis asmenys su ribotais fiziniais, sensoriniais arba protiniais gebėjimais arba nepakankama patirtimi ir (arba) nepakankamomis žiniomis. • Prietaisą leidžiama naudoti tik asmenims, susipažinusiems su jo naudojimu, arba įrodžiusiems savo gebėjimą jį valdyti bei nedviprasmiškai įgaliotiems jį naudoti. DĖMESIO • Aptarnaujantis asmuo prieš pradėdamas darbą turi patikrinti, ar visi saugos įtaisai tinkamai pritvirtinti ir ar veikia.

- Už nelaimingus atsitikimus, įvykusius kitiems žmonėms arba jų nuosavybei, atsako aptarnaujantis asmuo. ĮSPĖJIMAS • Aptarnaujantis asmuo turi vilkėti prigludusius drabužius ir tvirtą avalynę. Venkite laisvų drabužių. • Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su įrenginiu. • Vaikams ir jaunuoliams neleidžiama dirbti su prietaisu. DĖMESIO • Tikrinkite artimiausią plotą, į kurį važiuojate (pvz., ar ten nėra vaikų). Pasirūpinkite pakankamu matomumu! PAVOJUS • Niekada nepalikite prietaiso be priežiūros, kol jis yra apsaugotas nuo netyčinio judėjimo. Prieš išlipdami iš įrenginio visada įjunkite stovėjimo stabdį. DĖMESIO • Ištraukite uždegimo raktą arba KIK (Kärcher Intelligent Key), kad užkirstumėte kelią įrenginiu naudotis tam leidimo neturintiems žmonėms. ATSARGIAI • Nenaudokite įrenginio tokiose zonose, kuriose yra pavojus, kad į jus pataikys krentantys daiktai. ĮSPĖJIMAS • Nežiūrėkite tiesiai į šviesos šaltinį įrenginiuose, kuriuose įrengtas „Blue Spot“ apšvietimas.

Saugos nurodymai važiuojant

Pastaba • Į apvirtimo pavojų sąrašą įtraukti ne visi atvejai. PAVOJUS • Virtimo pavojus didelėse įkalnėse ir nuokalnėse! Važiuodami įkalnėmis ir nuokalnėmis paisykite didžiausių leistinų verčių, nurodytų techniniuose duomenyse. • Virtimo pavojus per daug pasvirus į šoną! Važiuodami skersai važiavimo krypčiai paisykite didžiausių leistinų verčių, nurodytų techniniuose duomenyse. • Virtimo pavojus važiuojant nestabiliu pagrindu! Šį įrenginį naudokite tik ant tvirto pagrindo.

△ ĮSPĖJIMAS • Nepasirinkus tinkamo greičio gresia nelaimingo atsitikimo pavojus. Posūkiuose važiuokite lėtai.

Vidaus degimo variklių saugos nurodymai

⚠ PAVOJUS • Laikykitės variklio naudojimo instrukcijoje pateiktų saugos nurodymų. • Uždarose patalpose naudoti draudžiama. • Apsinuodijimo pavojus: Neįkvėpkite išmetamųjų dujų. • Išmetamųjų dujų angas uždaryti draudžiama. • Nesilenkite virš išmetamųjų dujų angos ir jos nelieskite. • Atsižvelkite į variklio delsos laiką jį sustabdžius (3–4 sekundės). Tuo metu būkite atokiai pavaros zonos.

Techninė priežiūra ir eksploatacinės parengties užtikrinimas

△ ĮSPĖJIMAS • Prieš atlikdami elektros įrangos darbus, atjunkite bateriją. • Prieš valymo, techninės priežiūros, dalių keitimo darbus ir perjungimą į kitą veikimo režimą, įrenginį turite išjungti ir ištraukti uždegimo raktą. △ ATSARGIAI • Remonto darbus atlikti gali tik patvirtintos klientų aptarnavimo įstaigos arba šios srities specialistai, susipažinę su atitinkamomis saugos instrukcijomis. DĖMESIO • Laikykitės saugos patikros nuostatų, taikomų nešiojamiems, komercinės paskirties naudojamiems įrenginiams pagal vietoje galiojančius reikalavimus (pvz., Vokietijoje: VDE 0701). - Trumpieji jungimai arba kiti pažeidimai. Nevalykite įrenginio žarna arba aukšto slėgio vandens srove. • Darbus su įrenginiu visada atlikite mūvėdami tinkamas pirštines.

Prietaiso aprašymas

Mašinos paveikslas

② Šiukšlių talpyklos tvirtinimo atrama

③ Vairuotojo sėdynė (su kontaktiniu sėdynės jungikliu)

④ Blykčiojantis švyturėlis

⑤ Variklio gaubtas (pasukamasis)

⑥ Mygtukas „Šiukšlių talpyklos pakėlimas / ištuštinimas“

⑦ „Hombase System“ atraminė kreipiamoji

⑧ Stabdžio atleidimas

⑨ Stovėjimo stabdys

⑩ Galinis ratas

⑪ Šlavimo velenas su sandarinimo plokštelėmis

⑫ Kairioji šoninė šluota*

⑬ Priekinis ratas

⑭ Stambiųjų šiukšlių sklendės pakėlimo / nuleidimo pedalas

⑮ Dešinioji šoninė šluota

⑯ Priekinės / atgalinės eigos pedalas

⑰ Sėdynės reguliavimo svirtis

⑱ Valdymo elementai**

⑲ Vairaratis

* tik KM 100/120 R G 2SB

** bus išsamiau aprašytas tolesniame skyriuje

Pasirenkama

Nepavaizduota ši komplektacija, kuri užsakius gali būti surinkta gamykloje arba sumontuota papildomai techninės priežiūros tarnybos.

1 Patogi sėdynė 2 Darbinis žibintas 3 „StVZO“ rinkinys 4 Mėlynos spalvos dėmė 5 Vairuotojo apsauginis stogelis 6 Kairioji šoninė šluota 7 Vandens purškimo sistema 8 Transporto priemonių parko valdymo modulis

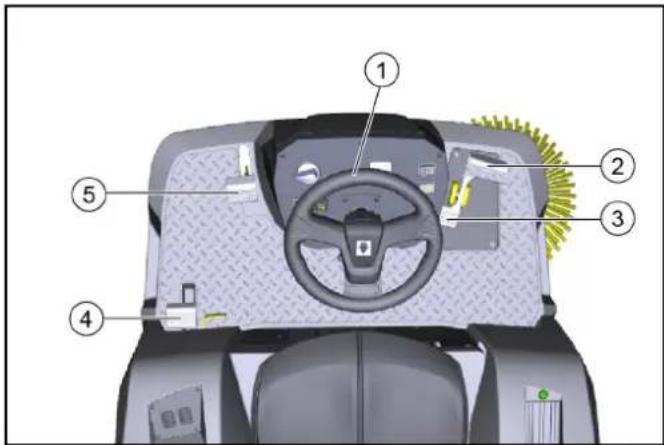

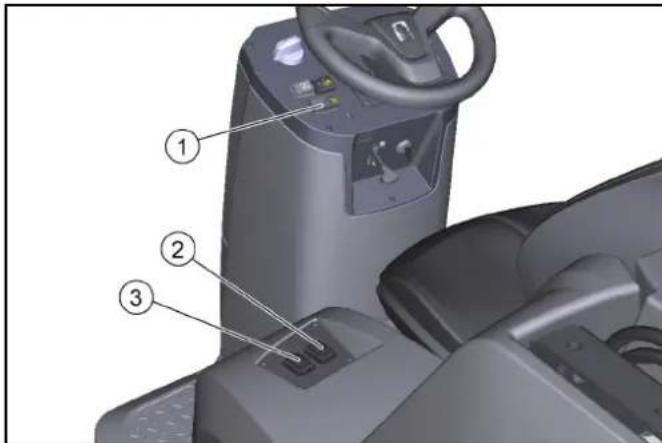

Valdymo elementai

① Vairaratis ② Darbinių žibintų jungiklis (pasirenkamoji įranga) ③ Blykčiojančio švyturėlio jungiklis (pasirenkamoji įranga) ④ Garsinis signalas ⑤ Raktinis jungiklis ⑥ Važiavimo pedalas „Pirmyn“ ⑦ Važiavimo pedalas „Atgal“ ⑧ Karbiuratoriaus oro įleidžiamosios sklendės svirtis ⑨ Pakeltos talpyklos ištuštinimo prietaiso mygtukas ⑩ Dulkių filtro valymo mygtukas ⑪ Vandens purškimo sistemos jungiklis (pasirenkamoji įranga) ⑫ Programos atrankusis jungiklis* ⑬ Eksploatavimo valandų skaitiklis * bus išsamiau aprašytas tolesniame skyriuje

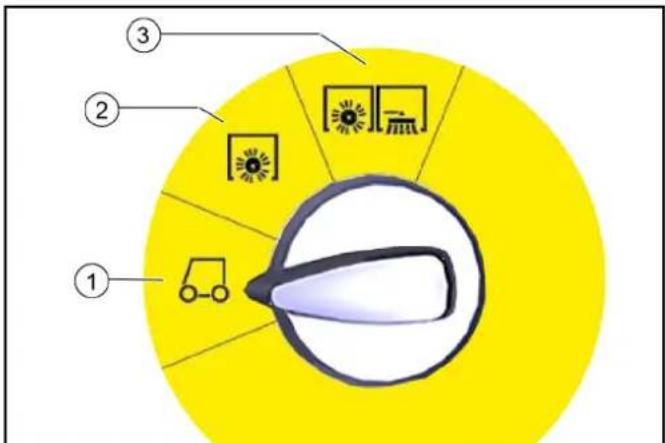

Programos atrankusis jungiklis

Pastaba

Funkcijos aktyvinamos tik įjungus raktinį jungiklį.

– Variklį galima užvesti šioje padėtyje – Šlavimo mašiną galima nuvaryti į naudojimo vietą - Šlavimo velenas ir šoninės šluotos yra pakeltos ir išjungtos

② Šlavimas naudojant šlavimo veleną

- Šlavimo velenas nuleistas ir įjungtas

③ Šlavimas naudojant šlavimo veleną, dešiniąją ir kairiąją šluotas

– Šlavimo velenas, dešinioji ir kairioji šluota (pasirinktinai) yra nuleistos ir įjungtos

Gaubiamieji apsaugai

ĮSPĖJIMAS

Triktis atidarius gaubiamąjį apsaugą

Gaubiamuosius apsaugus atidarykite tik tada, kai raktu valdomas jungiklis nustatytas į <0> ir raktas yra ištrauktas.

Veikiant atidaryti draudžiama.

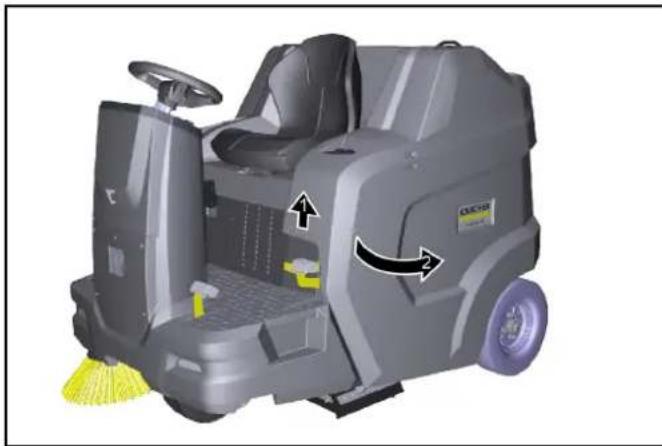

Variklio gaubto atidarymas / uždarymas

Variklio gaubtas turi būti atidarytas tam tikrai veiklai:

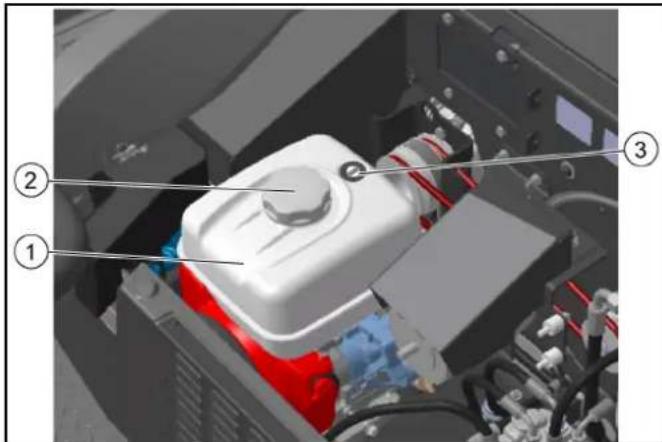

1 Degalų įpylimas 2 Patikrinkite hidraulinės alyvos lygį / papildykite 3 Hidraulinės alyvos filtro keitimas (tik įgaliota klientų aptarnavimo tarnyba) 4 Patikrinkite / pakeiskite šlavimo veleną 5 Atjunkite baterijos gnybtus

- Norėdami atidaryti variklio gaubtą, suimkite priekinę įleistinę rankeną, panaikinkite blokavimą traukdami į viršų, tada pasukite į šoną.

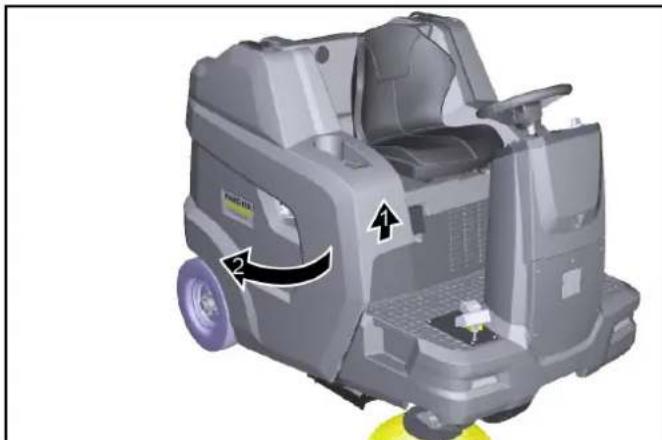

Dešinįjį gaubiamąjį apsaugą atidarykite / uždarykite

Prieš imantis tam tikros veiklos, dešinysis gaubiamasis apsaugas turi būti atidarytas:

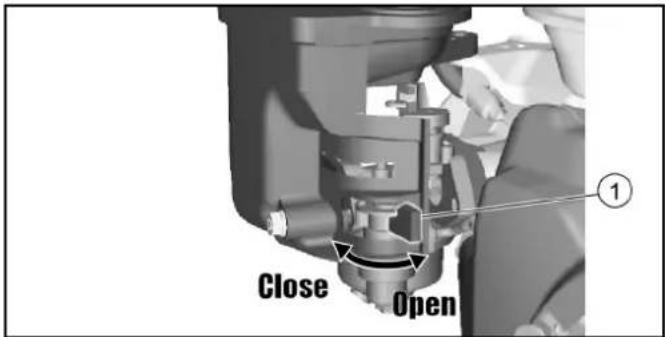

1. Laisvosios eigos įjungimas / išjungimas 2. Degalų čiaupo atidarymas 3. Patikrinkite / papildykite variklio alyvos lygį 4. Variklio alyvos keitimas 5. Patikrinkite / pakeiskite uždegimo žvakę 6. Oro filtro valymas ir keitimas

- Norėdami atidaryti gaubiamąjį apsaugą, suimkite už įleistinės rankenos, panaikinkite jos blokavimą traukdami į viršų, tada pasukite į šoną.

Padėjimo paviršius

Didžiausia leidžiamoji padėjimo paviršiaus apkrova yra 20 kg.

1. Užtikrinkite, kad krovinys būtų patikimai pritvirtintas.

Baterijos ir įkrovikliai

DĖMESIO

Naudokite tik gamintojo rekomenduojamas baterijas ir įkroviklius.

Baterijas keiskite tik to paties tipo baterijomis.

Prieš utilizuodami transporto priemonę, išimkite jos baterijas ir utilizuokite jas pagal šalies arba vietos nuostatas.

Įspėjamųjų nurodymų simboliai

Tvarkydami baterijas laikykitės šių įspėjamųjų nurodymų:

Laikykitės baterijų naudojimo instrukcijoje ir ant pačios baterijos, taip pat ir šioje naudojimo instrukcijoje pateiktų nurodymų.

Dėvėkite akių apsaugą.

Laikykite rūgštį ir baterijas atokiai nuo vaikų.

Sprogimo pavojus

Saugokite nuo ugnies, kibirkščių ir atviros liepsnos; rūkyti draudžiama.

Ėsdinimo pavojus

Pirmoji pagalba

Pirmoji pagalba

Įspėjamasis nurodymas

Šalinimas

Švininių baterijų saugos nurodymai

⚠PAVOJUS

Gaisro ir sprogimo pavojus!

Ant baterijos nedėkite jokių įrankių ar pan. Trumpasis jungimas ir sprogimo pavojus.

Rūkyti ir naudoti atvirą liepsną draudžiama.

Patalpos, kuriose įkraunamos baterijos, turi būti gerai vėdinamos, nes kraunant susidaro labai sprogios dujos.

⚠PAVOJUS

Ėsdinimo pavojus

Saugokitės iš nesandarios baterijos ištekančios sieros rūgšties.

⚠PAVOJUS

Sužalojimų pavojus!

Niekada nelieskite žaizdų švinu.

Užbaigę baterijoms skirtus darbus visada nusivalykite rankas.

ΔĮSPĖJIMAS

Netinkamai šalinant baterijas aplinkai keliamas pavojus

Sugedusias arba sunaudotas baterijas saugiai pašalinkite (jeigu reikia, susisiekite su atliekų šalinimo įmone arba „Kärcher“ tarnyba).

Priemonės netyčia išliejus baterijos rūgštį

Naudojant pagal paskirtį ir laikantis naudojimo nurodymų, švino baterijos nekelia jokio pavojaus.

Tačiau atkreipkite dėmesį, kad švino baterijose yra sieros rūgšties, kuri gali smarkiai nudeginti.

1. Išsiliejusią arba iš nesandarios baterijos tekančią rūgštį surinkite rišamąja priemone, pvz., smėliu. Neišleiskite į kanalizacijos sistemą, dirvožemį arba vandens telkinius.
2. Rūgštį neutralizuokite kalkėmis arba soda ir pašalinkite laikydamiesi vietos reikalavimų.
3. Norėdami utilizuoti apgadintas baterijas, susisiekite su atliekų šalinimo įmone.
4. Rūgšties purslus, patekusius į akis arba ant odos, skalaukite arba plaukite dideliu kiekiu vandens.
5. Paskui nedelsdami kreipkitės į gydytoją.
6. Nešvarius drabužius plaukite vandeniu.
7. Persirenkite.

Prieš pradedant eksploataciją

Iškrovimo nurodymai

⚠PAVOJUS

Iškraunant prietaisą gresia nelaimingo atsitikimo pavojus.

Iškraudami prietaisą naudokite tinkamą platformą.

Iškraudami prietaisą / pakraudami prietaisą nenaudokite šakinio krautuvo.

Iškraudami prietaisą / pakraudami prietaisą atsižvelkite į svorį. Šiuo tikslu žiūrėkite skyrių „Techniniai duomenys“.

Pav.: Išvykimo rampa

1. Prijunkite bateriją ir, jeigu būtina, įkraukite.
2. Naudodami pridėtas lentas ir atsižvelgdami į brėžinį sumontuokite platformą.
3. Nupjaukite plastikinę pakavimo juostą ir pašalinkite pakavimo plėvelę.
4. Tvirtinamąją aprišamąją juostą pašalinkite nuo inkaravimo taškų.
5. Tris pažymėtas pagrindo lentas ir kvadratinį tašą atsukite nuo padėklo.
6. Šias lentas paguldykite ant padėklo krašto, lentas sulygiuokite taip, kad jos užvažiuojant prietaisui būtų po jo ratais. Tvirtai priveržkite lentas.
7. Kvadratinį tašą kaip atramą padėkite po lentomis.
8. Pašalinkite ratų blokavimo medines trinkas.
9. Atleiskite stovėjimo stabdį.
10. Prietaisu atsargiai nuvažiuokite paklota rampa nuo padėklo (žr. skyrių „Prietaiso judėjimas įjungus savitąją pavarą“) arba stumkite jį nuo padėklo (žr. skyrių „Prietaiso judėjimas neįjungus savitosios pavaros“).

Laisvosios eigos svirties atidarymas / uždarymas

⚠PAVOJUS

Nelaimingų atsitikimų pavojus dėl neveikiančių stabdžių

Prieš jungdami laisvosios eigos svirtį, apsaugokite įrenginį, kad jis nenuriedėtų.

ATSARGIAI

Pavojus sugadinti hidrostatinę važiavimo pavarą

Stumkite prietaisą lėtai ir tik nedideliu atstumu.

Prietaisą vilkti draudžiama.

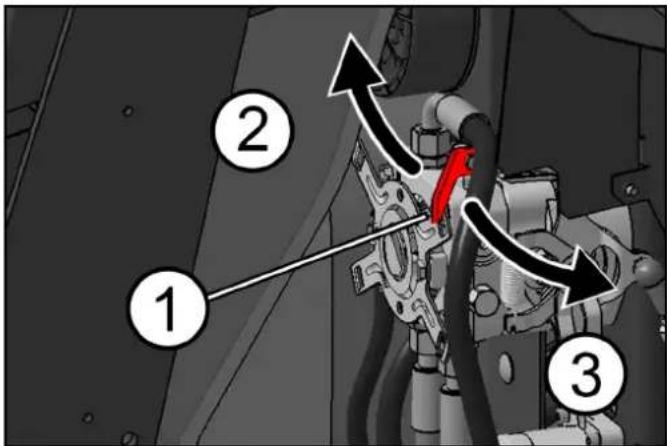

① Laisvosios eigos svirtis, raudonos spalvos ② Padėtis „Laisvoji eiga išjungta“ – Prietaisas yra paruoštas važiuoti ③ Padėtis „Laisvoji eiga įjungta“ – Prietaisą galima stumti

Prietaiso perkėlimas be savitosios pavaros (prietaisą galima stumti)

1. Norėdami stumti prietaisą, įjunkite laisvosios eigos svirtį.

a. Dešinįjį gaubiamąjį apsaugą pasukite į išorę. b. Patraukite laisvosios eigos svirtį korpuso link (įjunkite). c. Išjunkite stovėjimo stabdį. d. Stumkite prietaisą.

Prietaiso perkėlimas įjungus savitąją pavarą (įrenginys paruoštas važiuoti)

1. Perkėlę prietaisą, išjunkite laisvosios eigos svirtį.

a Įjunkite stovėjimo stabdį. b Laisvosios eigos svirtį stumkite nuo korpuso šalin (uždarykite). c Uždarykite dešinįjį gaubiamąjį apsaugą.

Šoninės šluotos montavimas

Pastaba

Pristatant šoninės šluotos prie vairuotojo sėdynės būna pritvirtintos kabelių sąvaržomis.

1. Prieš pradėdami eksploatuoti šoninę šluotą, pritvirtinkite prie prietaiso. Žr. skyrių „Šoninės šluotos keitimas“.

Eksploatavimo pradžia

Saugos patikrinimas prieš įjungiant

DĖMESIO

Paviršiai karšti, galima nudegti

Būkite atokiai nuo įkaitusio variklio, išmetimo vamzdžio, kolektoriaus ir pavaros variklio.

Prieš tikrindami saugos užtikrinimą, palaukite, kol prietaisas atauš.

Pastaba

Jeigu nurodymai nėra pateikti, žr. skyrių „Einamasis remontas ir techninė priežiūra | Techninės priežiūros darbai“.

1. Patikrinkite variklio gaubto / dešiniojo gaubiamojo apsaugo saugos funkciją.

a Vidaus degimo variklį neturi būti įmanoma užvesti, jeigu variklio gaubtas yra atidarytas. b Vidaus degimo variklį neturi būti įmanoma užvesti, jeigu variklio gaubtas yra atidarytas.

1. Patikrinkite, ar veikia kontaktinis sėdynės jungiklis.

Veikiant vidaus degimo varikliui, prietaisas turi išsijungti, jeigu vairuotojas pasišalina iš vairuotojo sėdynės.

1. Patikrinkite padangų pripūtimo slėgį.
2. Patikrinkite variklio alyvos lygį.
3. Patikrinkite hidraulinės alyvos talpyklos pripildymo lygį.
4. Patikrinkite, ar apie šlavimo veleną ir šonines šluotas nėra apsivyniojusių juostų.
5. Patikrinkite, ar važiavimo pedalas veikia sklandžiai ir saugiai (tik tada, kai prietaisas stovi).
6. Ištuštinkite nešvarumų talpyklą.
7. Patikrinkite degalų talpyklos pripildymo lygį.

Pripylimas

⚠ PAVOJUS

Sprogimo pavojus ištekėjus degalams

Pildami degalus pasirūpinkite, kad degalų nepatektų ant įkaitusių paviršių.

⚠PAVOJUS

Rūkymo ir atvirosios liepsnos keliamas sprogimo pavojus

Pildami degalus griežtai laikykitės draudimo rūkyti ir naudoti atvirąją liepsną.

⚠️ĮSPĖJIMAS

Pavojus sveikatai įkvėpus garų

Degalų nepilkite uždarose erdvėse.

DĖMESIO

Pažeidimų pavojus naudojant netinkamus degalus

Pilkite tik tinkamus degalus kaip nurodyta techniniuose duomenyse.

①Degalų talpykla ②Degalų talpyklos dangtelis ③Talpyklos rodmuo

1. Išjunkite prietaisą (išjunkite variklį).
2. Variklio gaubtą pasukite į išorę.
3. Atidarykite talpyklos dangtelį.
4. Degalų įpylimas.
5. Nuvalykite išsiliejusius degalus ir uždarykite pripildymo dangtelį.

Vairuotojo sėdynės nustatymas

⚠PAVOJUS

Nelaimingo atsitikimo pavojus

Vairuotojo sėdynę reguliuokite tik įrenginiui stovint.

1. Patraukite sėdynės reguliavimo svirtį į dešinę ir pastumkite vairuotojo sėdynę į norimą padėtį.
2. Atleiskite sėdynės reguliavimo svirtį.
3. Stumtelėdami vairuotojo sėdynę pirmyn ir atgal patikrinkite, ar ji yra užfiksuota.

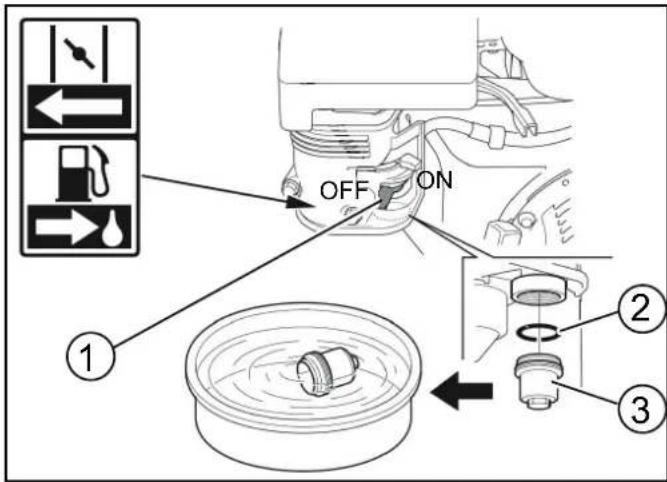

Degalų čiaupo atidarymas / uždarymas

1 Norėdami atidaryti ar uždaryti degalų čiaupą, iki galo pasukite jį atitinkama kryptimi.

Įjunkite / išjunkite stovėjimo stabdį

① Stovėjimo stabdžio išjungimas ②Stovėjimo stabdys

Įjunkite stovėjimo stabdį:

1. Paspauskite stovėjimo stabdį (užsifiksuoja).

Išjunkite stovėjimo stabdį.

1. Paspauskite blokavimo panaikinimo mygtuką, tada stovėjimo stabdys bus atleistas.

Naudojimas

Prietaiso (variklio) įjungimas

Pastaba

Norint užvesti variklį, variklio gaubtas turi būti uždarytas, o vairuotojas turi atsisėsti į vairuotojui skirtą sėdynę.

1. Atidarykite degalų čiaupą.
2. Atsisėskite į vairuotojui skirtą sėdynę (kontaktinis sėdynės jungiklis).
3. Programos atrankųjį jungiklį nustatykite į padėtį „Važiuoti“.
4. Raktą įkiškite į raktinį jungiklį ir pasukite į padėtį „I - ON“, variklis įsijungia.
5. Esant žemai išorės temperatūrai: Paspauskite droselio svirtį.

Važiavimas prietaisu

DĖMESIO

Sužeidimo pavojus važiuojant atbuline eiga

Važiuojant atbuline eiga trečiosioms šalims neturi grėsti joks pavojus.

Jeigu būtina, signalizuokite.

⚠️ ĮSPĖJIMAS

Nelaimingo atsitikimo pavojus

Nevažiuokite, jeigu šiukšlių rezervuaras yra pakeltas.

DĖMESIO

Pavaros sugadinimo pavojus!

Prieš kiekvieną važiavimą įsitikinkite, ar laisvosios eigos svirtis yra išjungta.

Važiavimo pedalą visada spauskite atsargiai ir lėtai. Neleidžiama staigiai perjungti važiavimo atbuline eiga į važiavimą į priekį arba atvirkščiai.

⑤ Nešvarumų stambiųjų dalelių sklendė

1. Atsargiai nuspauskite važiavimo pedalą.

a Važiavimo pedalu sklandžiai reguliuokite važiavimo greitį.

b Pedalo nespaudinėkite trūkčiodami.

Važiavimo greitį pritaikykite atsižvelgdami į atitinkamas sąlygas.

1. Važiavimo kryptį pasirinkite naudodamiesi vairaračiu.
2. Atleidus važiavimo pedalą prietaisas automatiškai stabdomas ir sustoja.

Jeigu susiklosto avarinė padėtis, taip pat įjunkite stovėjimo stabdį.

Šlavimo režimas

Sužalojimų pavojus dėl staigaus stabdymo

Važiavimo arba valymo darbų metu nesikelkite nuo vairuotojo sėdynės (kontaktinis sėdynės jungiklis nedelsiant sustabdo įrenginį).

ĮSPĖJIMAS

Akmenų arba nuoskilų keliamas sužalojimo pavojus

Važiuodami su atidaryta nešvarumų stambiųjų dalelių sklende atsižvelkite į netoliese esančius žmones, gyvūnus arba daiktus (sviedžiami akmenys arba nuoskilos kelia pavojų).

ATSARGIAI

Pakavimo juostų ir pan. keliamas pavojus susižaloti

Nešluokite jokių pakavimo juostų, virvių arba panašių daiktų (galima pažeisti šlavimo mechanizmą).

Daiktų arba paslankiųjų kliūčių neleidžiama stumti arba per jas važiuoti.

1. Norėdami užtikrinti optimalų valymo rezultatą, važiavimo greitį pasirinkite atsižvelgdami į sąlygas.
2. Šluoti leidžiama tik įstūmus nešvarumų talpyklą.

a) Jeigu programos atrankusis jungiklis nustatytas į padėtį „Važiuoti“, tada talpyklos sklendė automatiškai uždaroma.

b) Jeigu programos atrankusis jungiklis nustatomas į padėtį „Šlavimas“, talpyklos sklendė atidaroma automatiškai ir nešvarumų talpykla yra parengta kaupti nešvarumus.

1. Nešvarumų talpyklą reguliariai ištuštinkite.

a) Jeigu daugiausiai buvo šluojama skalda (sunkios nuolaužos), ištuštinkite šiukšlių talpyklą anksčiau.

1. Valydami paviršius programos atrankųjį jungiklį nustatykite į padėtį „Šlavimas naudojant šlavimo veleną“.
2. Norėdami išvalyti pakraščius papildomai taip pat naudokite šoninę šluotą ir šiuo tikslu programos atrankųjį jungiklį nustatykite į padėtį „Šlavimas naudojant šlavimo veleną ir šoninę šluotą“.
3. Per pastoviąsias ir ne didesnes kaip 6 cm aukščio kliūtis galima pervažiuoti lėtai ir atsargiai.
4. Didesnes kaip 6 cm pastoviasias kliūtis leidžiama pervažiuoti tik naudojant tinkamą pakylą.

Šlavimas naudojant šlavimo veleną ir šonines šluotas

1. Valymo darbams pasirinkite priekinę eiga.
2. Paviršiaus valymui: Nuleiskite šlavimo veleną ir šiuo tikslu programos atrankųjį jungiklį nustatykite į padėtį „Šlavimas naudojant šlavimo veleną“.
3. Drėgniesiems arba šlapiesiems paviršiams: Atidarykite šlapiojo šlavimo sklendę.
4. Valymui greta pakraščio papildomai nuleiskite dešiniojo šono šluotą ir šiuo tikslu programos atrankųjį jungiklį nustatykite į padėtį „Šlavimas naudojant šlavimo veleną ir šoninę šluotą“.
5. Norėdami paimti didesnius daiktus (50 mm): Trumpam spustelėkite nešvarumų stambiųjų dalelių sklendės pedalą.
6. Kartkartėmis išvalykite dulkių filtrą.

Dulkių filtras reguliariai išvalomas automatiškai.

Dulkingoje aplinkoje taip pat paspauskite filtro valymo jungiklį papildomai.

Šiukšlių talpyklos ištuštinimas

Pakeltos talpyklos ištuštinimo prietaisas suteikia galimybę šiukšlių talpykloje esančias šiukšles tiesiogiai išberti į šiukšlių konteinerį (didžiausias iškrovimo aukštis nurodytas skyriuje „Techniniai duomenys“).

ĮSPĖJIMAS

Sužalojimų rizika dėl krentančių objektų!

Keldami ir nuleisdami nešvarumų kamerą, galimi sužalojimai nuo jos padėklo krentančiais objektais.

Prieš keldami nešvarumų kamerą, nuo jos padėklo nuimkite visus tvirtai nepritvirtintus objektus.

ĮSPĖJIMAS

Sužalojimų rizika dėl nuvirtimo ištuštinant nešvarumų kamerą!

Ištuštinkite nešvarumų kamerą tik ant tvirto, lygaus pagrindo. Laikykitės saugaus atstumo, kai tuštinate ant gūbrių ir rampų.

ĮSPĖJIMAS

Sužalojimų rizika nešvarumų kameros sukimosi srityje!

Įsitikinkite, kad ištuštinimo metu nešvarumų kameros sukimosi srityje nėra jokių žmonių arba gyvūnų.

ĮSPĖJIMAS

Sužalojimų rizika dėl kūno dalių suspaudimo arba nupjovimo kišant galūnes į nešvarumų kameros mechaninį skyrių!

Nekiškite galūnių į nešvarumų kameros judėjimo zoną arba į nešvarumų kameros ištuštinimo mechanizmo komponentus.

ĮSPĖJIMAS

Nusileidusios žemyn šiukšlių talpyklos keliamas sužeidimo pavojus!

Pakelta šiukšlių talpykla gali netikėtai nusileisti žemyn ir sunkiai sužeisti traiškydama arba suspausdama.

Neženkite po pakelta neįtvirtinta šiukšlių talpykla.

Prieš žengdami po pakelta šiukšlių talpykla, pirmiau ją įtvirtinkite tinkama fiksavimo atrama.

① Pakeltos talpyklos ištuštinimo prietaiso mygtukas ② Mygtukas „Šiukšlių talpyklos pakėlimas / nuleidimas“ ③ Talpyklos sklendės atidarymo / uždarymo jungiklis

1. Programos atrankųjį jungiklį nustatykite į padėtį „Važiuoti“ (šiukšlių talpyklą galima pakelti tik šioje padėtyje).
2. Apytiksliai nustatykite prietaiso padėtį.

a) Išjungę prietaisą, palaukite bent 1 minutę, kad prieš ištuštinant dulkės galėtų nusėsti.

1. Valdymo pulte nuspauskite pakeltos talpyklos ištuštinimo prietaiso mygtuką ir nuspaudę laikykite.
2. Nuspauskite šiukšlių talpyklos jungiklį ir pakelkite šiukšlių talpyklą.

a) Norėdami ištuštinti į šiukšlių talpyklą, visiškai pakelkite šiukšlių talpyklą ir lėtai artėkite prie surinkimo konteinerio. b) Norėdami ištuštinti šiukšlių talpyklą, pakelkite ją maždaug iki vidurio, kol bus galima atidaryti talpyklos sklendę (jei per mažas ištuštinimo aukštis, užblokuotas talpyklos sklendės veikimas).

1. Įjunkite stovėjimo stabdį.
2. Nuspauskite talpyklos sklendės jungiklį ir ištuštinkite šiukšlių talpyklą.
3. Uždarykite talpyklos sklendę.
4. Išjunkite stovėjimo stabdį.
5. Važiuokite nuo ištuštinimo vietos šalin.

10. Visiškai nuleiskite šiukšlių talpyklą.

Prietaiso išjungimas

Išjungus prietaisą dulkių filtras automatiškai išvalomas.

1. Pastatykite prietaisą ant lygaus paviršiaus. 2. Programos atrankųjį jungiklį nustatykite į padėtį „Važiuoti“. 3. Įjunkite stovėjimo stabdį. 4. Ištraukite raktą iš raktinio jungiklio. 5. Uždarykite degalų čiaupą.

Gabenimas

⚠ PAVOJUS

Nelaimingo atsitikimo pavojus kraunant

Kraunant prietaisą, visada išjunkite laisvosios eigos svirtį. Tik tada važiavimo pavara ir stovėjimo stabdys yra paruošti veikti. Įkalnėse ar šlaituose įrenginys visada turi važiuoti įjungus savitąją pavarą.

Įkelkite ir iškraukite prietaisus tik ant lygaus paviršiaus.

Sužalojimų ir materialinės žalos pavojus

Atkreipkite dėmesį į tuščią prietaiso svorį (gabenimo svorį), kai jį gabensite priekabomis ar transporto priemonėmis.

Gabendami prietaisą transporto priemonėmis, užfiksuokite jį laikydamiesi galiojančių gairių, kad jis neslystų ir neapvirstų.

1 Uždarykite degalų čiaupą. 2 Šlavimo mašinos ratus pritvirtinkite pleištais. 3 Šlavimo mašiną pritvirtinkite įtempimo diržais ar lynais.

Atkreipkite dėmesį į pagrindo rėmo tvirtinimo vietų žymes (grandinės simboliai).

• Kairysis ir dešinysis galiniai tvirtinimo taškai – tai angos (apie ∅ 30 mm) rėme tarp galinio rato ir nešvarumų talpyklos.
• Priekyje yra tvirtinimo vieta tarp atramos ir priekinio bokšto.

4 Atjunkite baterijos minuso polių.

5 Ištraukite raktą.

Sandėliavimas

ATSARGIAI

Sužalojimų ir materialinės žalos pavojus

Sandėliuodami atsižvelkite į prietaiso svorį.

Laikykitės saugos nurodymų, pateiktų variklio naudojimo instrukcijoje.

1 Šlavimo mašiną statykite ant lygaus paviršiaus, sausoje, nuo šalčio apsaugotoje aplinkoje. Apsaugokite nuo dulkių uždengdami brezentu. 2 Užtikrinkite, kad šlavimo mašina nenuriedėtų (stovėjimo stabdys). 3 Uždarykite degalų čiaupą. 4 Ištraukite raktą. 5 Jeigu šlavimo mašina nenaudojama ilgiau nei 4 savaites, atjunkite „-“ baterijos polių. 6 Bateriją įkraukite kas 2 mėnesius.

Jeigu šlavimo mašina nenaudojama ilgą laiką:

1 Iš talpyklos išleiskite visus degalus. 2 Pakeiskite variklio alyvą. 3 Išsukite žvakę ir į žvakės angą supilkite 5 ml šviežios variklio alyvos. Keliolika kartų sukite variklį be žvakės (neužveskite). Įsukite žvakę.

Einamasis remontas ir techninė priežiūra

DĖMESIO

Laikykitės einamojo remonto ir techninės priežiūros saugos nurodymų.

Prietaiso valymas

DĖMESIO

Trumpieji jungimai arba kiti pažeidimai. Nevalykite įrenginio žarna arba aukšto slėgio vandens srove.

DĖMESIO

Netinkamas valymas

Pažeidimo pavojus.

Valydami nenaudokite jokių abrazyvinių arba ėsdinančiųjų valiklių.

⚠PAVOJUS

Dulkių keliamas pavojus sveikatai

Vidiniam valymui suslėgtuoju oru.

Dėvėkite dulkių kaukę ir apsauginius akinius.

Išvalykite prietaiso vidų

1. Atidarykite gaubiamąją apsaugą. 2. Prietaisą prapūskite suslėgtuoju oru. 3. Įrenginį iš vidaus ir iš išorės išvalykite drėgna, neėsdinančiu valymo tirpalu sudrėkinta šluoste. 4. Uždarykite gaubiamąją apsaugą.

Prietaiso išorės valymas

1. Įrenginį iš vidaus ir iš išorės išvalykite drėgna, neėsdinančiu valymo tirpalu sudrėkinta šluoste.

Techninės priežiūros intervalai

Pastaba

Norint pasinaudoti garantija, garantiniu laikotarpiu būtina atlikti visus tvarkymo ir techninės priežiūros darbus įgaliotoje „ISAL“ klientų aptarnavimo tarnyboje pagal patikros kontrolinį sąrašą.

• Darbo valandų skaitiklis nurodo techninės priežiūros intervalų laiką.
• Kliento / operatoriaus atliekami aptarnavimo ir priežiūros darbų intervalai yra nurodyti skyriuje „Kliento atliekama techninė priežiūra“. Darbus turi atlikti kvalifikuotas specialistas. Jeigu būtina, visada galima pasitelkti ISAL specialistą.
• Tolesnius techninės priežiūros darbus turi atlikti įgaliotasis klientų aptarnavimo skyrius pagal patikrinimo kontrolinį sąrašą. Prašome susisiekite su klientų aptarnavimo tarnyba.

Kliento atliekama techninė priežiūra

Pastaba

Visus tvarkymo ir techninės priežiūros darbus turi atlikti kvalifikuoti specialistai, jeigu reikia, galima bet kuriuo metu kreiptis į specializuotąjį „Kärcher“ prekiautoją.

Hidraulinei sistemai skirtus darbus gali atlikti tik įgaliotoji klientų aptarnavimo tarnyba.

Pastaba

Aprašymas pateiktas skyriuje „Techninės priežiūros darbai“.

- Kasdien

1 žr. skyrių „Saugos patikrinimas prieš įjungiant“.

- Kartą per savaitę

⚠️ĮSPĖJIMAS

Nusileidusios žemyn šiukšlių talpyklos keliamas sužeidimo pavojus!

Pakelta šiukšlių talpykla gali netikėtai nusileisti žemyn ir sunkiai sužeisti traiškydama arba suspausdama.

Neženkite po pakelta neįtvirtinta šiukšlių talpykla.

Prieš žengdami po pakelta šiukšlių talpykla pirmiau ją įtvirtinkite tinkama fiksavimo atrama.

1 Patikrinkite, ar judančios dalys juda sklandžiai.

Pastaba

Prieš atlikdami visus techninės priežiūros ir remonto darbus, kai šiukšlių talpykla pakelta, sumontuokite atraminę apkabą, žr. skyrių Šiukšlių talpyklos tvirtinimo atramos montavimas / išmontavimas.

2 Patikrinkite sandarinamųjų plokštelių nustatymą ir nusidėvėjimą šlavimo zonoje. 3 Šiukšlių talpyklos sklendės sandarinamosios plokštelės (3×) 4 Patikrinkite, ar šlavimo velenas ir šoninė šluota nėra nudilusi. 5 Patikrinkite dulkių filtrą ir, jeigu reikia, išvalykite filtro korpusą. 6 Oro filtro tikrinimas.

7 Patikrinkite, ar degalų sistema ir hidraulinė sistema yra sandarios.

8 Patikrinkite diržų įtempimą, nusidėvėjimo laipsnį ir veikimą.

- Techninės priežiūros darbai kas 50 eksploatacinių valandų

1 Išvalykite oro filtrą (dažniau, jeigu naudojamas dulkingoje aplinkoje).

- Techninės priežiūros darbai kas 100 eksploatacinių valandų

1 Variklio alyvos keitimas (pirmasis keitimas po 20 darbo valandų).

2 Patikrinkite ir išvalykite uždegimo žvakę.

3 Išvalykite oro filtrą.

4 Išvalykite nusodintuvą.

- Techninės priežiūros darbai kas 300 eksploatacinių valandų

1 Pakeiskite oro filtrą. 2 Išvalykite degalų filtrą. 3 Pakeiskite žvakę.

- Techninė priežiūra atsižvelgiant į nudilimą

1 Pakeiskite sandarinamąsias plokšteles.

2 Pakeiskite šlavimo veleną.

3 Pakeiskite šoninę šluotą.

Klientų aptarnavimo tarnybos atliekami techninės priežiūros darbai

Pastaba

Norint pasinaudoti garantija, garantiniu laikotarpiu būtina atlikti visus tvarkymo ir techninės priežiūros darbus įgaliotoje „Kärcher“ klientų aptarnavimo tarnyboje pagal patikros kontrolinį sąrašą.

• Pirmasis tikrinimas po 20 darbo valandų
• Techninės priežiūros darbai kas 100 eksploatacinių valandų
• Techninės priežiūros darbai kas 300 eksploatacinių valandų

Techninės priežiūros darbai

Patikrinkite / papildykite variklio alyvos lygį

Alyvos lygį tikrinkite, kai prietaisas nustatytas į neveikos padėtį ir stovi horizontaliai.

DĖMESIO

Pavojus nusideginti

Nelieskite įkaitusių variklio arba pavaros paviršių.

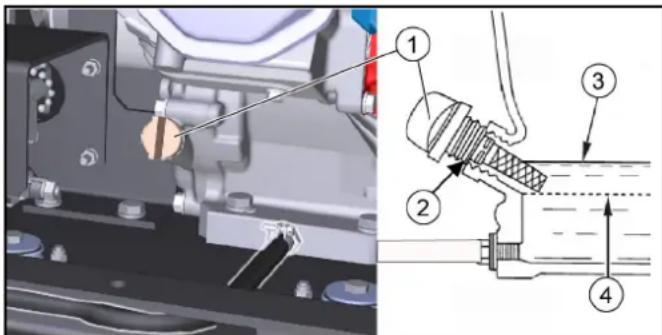

① Alyvos matuoklė ② Alyvos pylimo anga ③ viršutinis alyvos lygis (MAX) ④ žemesnis alyvos lygis (MIN)

1. Pastatykite prietaisą ant lygaus paviršiaus.
2. Palaukite, kol variklis atauš.

Patikrinkite variklio alyvos lygį ne anksčiau kaip po 5 minučių po variklio išjungimo.

1. Atidarykite gaubiamąją apsaugą.
2. Išsukite alyvos lygio matuoklę ir nuskaitykite alyvos lygį. a) Jeigu alyvos lygis yra žemesnis nei MIN, pripilkite variklio alyvos. Alyvos tipai nurodyti skyriuje „Techniniai duomenys“. b) Nepripilkite pernelyg daug, pildykite iki žymos „MAX“.
3. Jeigu alyvos lygis tinkamas, įsukite alyvos lygio matuoklę.
4. Uždarykite gaubiamąją apsaugą.

Alyvos keitimas;

Alyvą keiskite, kai variklis yra įšilęs, nes tada alyva sklandžiau teka.

1. Išjunkite variklį.
2. Pastatykite prietaisą ant lygaus paviršiaus.
3. Pasiruoškite panaudotai alyvai tinkamą surinkimo talpyklą.
4. Atidarykite dešinįjį gaubiamąjį apsaugą (pasukamąjį).

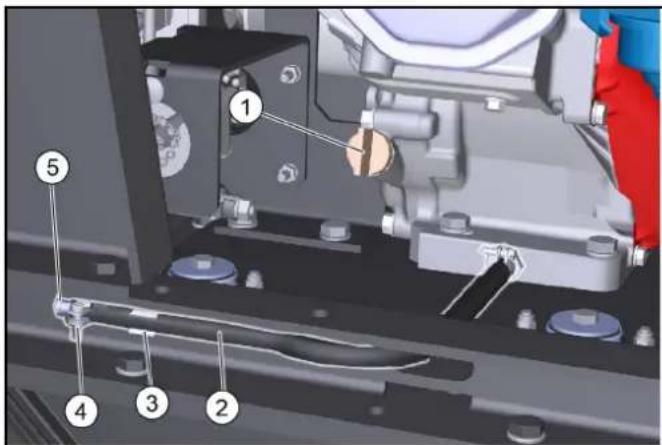

① Alyvos lygio matuoklė / alyvos pylimo anga ② Išleidimo žarna ③ Išleidimo žarnos laikiklis ④ Žarnos spaustukas ⑤ Fiksuojantysis elementas 5. Išsukite alyvos lygio matuoklę. 6. Išleidimo žarną išimkite iš laikiklio. 7. Atidarykite išleidimo žarnos spaustuką ir ištraukite fiksavimo elementą. 8. Palaukite, kol alyva visiškai ištekės. 9. Įdėkite fiksavimo detalę ir priveržkite žarnos spaustuku. 10. Šviežios variklio alyvos (žr. „Techniniai duomenys“) pilkite tol, kol alyvos lygis pasieks apatinę alyvos pylimo briauną. 11. Alyvos lygio matuoklę įsukite ir tvirtai priveržkite. 12. Uždarykite gaubiamąją apsaugą. 13. Panaudotą alyvą šalinkite pagal aplinkos apsaugos teisės aktų reikalavimus.

Oro filtro tikrinimas

1. Nusukite sparnuotąją veržlę.

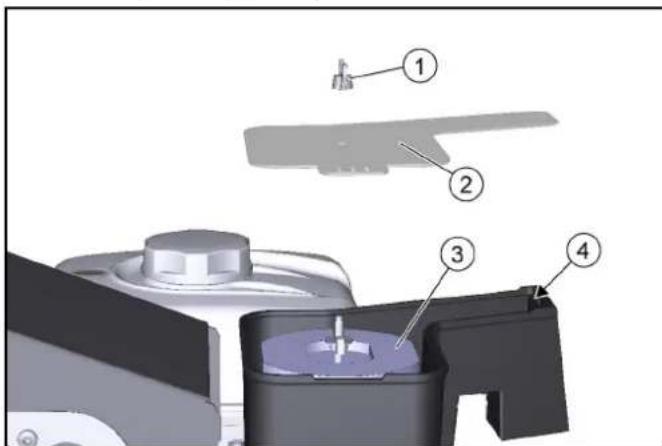

①Sparnuotoji veržlė ②Dangtelis ③Oro filtras ④Fiksavimas

1. Nuimkite dangtelį.
2. Patikrinkite, ar oro filtras nėra užterštas ir, jeigu reikia, išvalykite.
3. Įstumkite dangtelį į fiksatorių, tada uždėkite jį. Atkreipkite dėmesį į teisingą fiksavimo padėtį.
4. Sparnuotąja veržle uždėkite ir tvirtai prisukite.

Oro filtro valymas

①Sandariklis ②Dangtelio sparnuotoji veržlė ③Dangtelis ④Oro filtro sparnuotoji veržlė ⑤Popierinis filtravimo elementas ⑥Porolono filtras ⑦Oro filtro korpusas 2. Nuimkite dangtelį. 3. Nusukite oro filtro sparnuotąją veržlę. 4. Išimkite oro filtro keičiamąjį elementą. 5. Porolono filtro elementą nuimkite nuo popierinio filtro elemento. 6. Patikrinkite, ar nepažeisti abu filtro keičiamieji elementai. 7. Pakeiskite pažeistus keičiamuosius oro filtro elementus. 8. Jeigu naudojate toliau, išvalykite keičiamuosius oro filtro elementus. 9. Popierinį keičiamąjį filtro elementą kelis kartus trinktelėkite į kietą paviršių arba prapūskite suslėgtuoju oru (slėgis ne didesnis kaip 0,2 MPa). 10. Porolono keičiamąjį filtro elementą:

a Išvalykite šiltu muilo tirpalu. b Išskalaukite švariu vandeniu. c Arba išvalykite nedegiuoju tirpikliu. d Palikite džiūti. e Panardinkite į švarią variklio alyvą. f Perteklinę alyvą išspauskite.

1. Dangtelio ir oro filtro korpuso vidų išvalykite drėgna šluoste. Pasirūpinkite, kad į variklį nepatektų nešvarumai.
2. Porolono keičiamąjį filtro elementą užmaukite ant popierinio keičiamojo filtro elemento. 13. Oro filtro keičiamąjį elementą įstatykite į oro filtro korpusą.
3. Patikrinkite, ar tarp oro filtro korpuso ir variklio yra įdėtas sandariklis. 15. Uždėkite oro filtro sparnuotąją veržlę ir tvirtai prisukite. 16. Uždėkite dangtelį.
4. Uždėkite dangtelio sparnuotąją veržlę ir tvirtai prisukite.

Išvalykite nusodintuvą

1. Degalų čiaupą nustatykite į padėtį „IŠJUNGTA“.

1. Atsukite nusodintuvą.
2. Išimkite „O“ formos žiedą.
3. Nusodintuvą išvalykite nedegiuoju tirpikliu.
4. Nusodintuvą tinkamai išdžiovinkite.
5. „O“ formos žiedą įstatykite į korpusą.
6. Nusodintuvą įsukite ir tvirtai priveržkite.
7. Degalų čiaupą nustatykite į padėtį „ĮJUNGTA“.
8. Patikrinkite, ar nusodintuvas yra tinkamai užsandarintas.

10. Degalų čiaupą nustatykite į padėtį „IŠJUNGTA“.

Patikrinkite uždegimo žvakę, nustatykite

1. Nuimkite kontaktinį uždegimo žvakės antgalį.
2. Išvalykite plotą aplink uždegimo žvakę, kad į variklį nepatektų nešvarumai, kai bus išsukama uždegimo žvakė.
3. Uždegimo žvakę išsukite 13/16 col. uždegimo žvakės raktu.

① Uždegimo žvakės raktas ② 0,7–0,8 mm ③ Sandariklis ④ Uždegimo žvakė. 4. Pakeiskite uždegimo žvakę, kurios elektrodas nudilęs arba kurios izoliatorius sutrūkęs. 5. Patikrinkite uždegimo žvakės elektrodo tarpelį. Nustatytoji vertė 0,7–0,8 mm. 6. Patikrinkite, ar nepažeistas uždegimo žvakės sandariklis.

DĖMESIO

Pažeidimo pavojus

Atsilaisvinusi uždegimo žvakė gali perkaisti ir dėl to gali būti pažeidžiamas variklis. Jeigu uždegimo žvakė būtų pernelyg stipriai įveržiama, gali būti apgadinamas variklyje įsriegtas sriegis. Įverždami uždegimo žvakę vykdykite toliau pateiktus nurodymus.

1. Uždegimo žvakę atsargiai įsukite ranka. Neperkreipkite sriegio.
2. Uždegimo žvakę įveržkite žvakės raktu iki galo ir tvirtai prisukite kaip nurodyta toliau.

a. Panaudotą uždegimo žvakę įsukite 1/8–1/4 sūkio.

b. Naują uždegimo žvakę įsukite 1/2 sūkio.

1. Užmaukite kontaktinį uždegimo žvakės antgalį.

Hidraulinės alyvos kiekio tikrinimas ir pildymas

DĖMESIO

Hidraulinės sistemos pažeidimo pavojus

Pildydami užtikrinkite tinkamą švarą.

Hidraulinės sistemos techninės priežiūros darbus atlikti gali tik klientų aptarnavimo tarnyba.

① Hidraulinės alyvos talpykla ② Oro išleidimo įtaiso dangtelis / pripylimo anga ③ Hidraulinės alyvos filtras

1. Prietaiso pastatymas.
2. Atidarykite variklio gaubtą.
3. Hidraulinės alyvos lygį tikrinkite varikliui ataušus.

a Hidraulinės alyvos lygis turi būti tarp viršutinės (MAX) ir apatinės (MIN) žymos.

1. Jeigu reikia, papildykite hidraulinės alyvos.

a Nuimkite oro išleidimo įtaiso dangtelį. b Pripilkite hidraulinės alyvos.

Hidraulinės alyvos tipai: žr. Skyrių „Techniniai duomenys“.

c Uždėkite oro išleidimo įtaiso dangtelį.

1. Uždarykite variklio gaubtą.

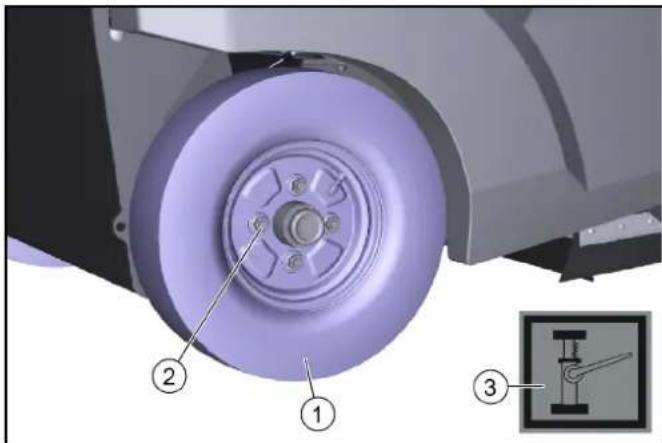

Galinio rato keitimas

ĮSPĖJIMAS

Sužalojimo pavojus

Transporto priemonę statykite tik ant tvirto grunto.

Patikrinkite, ar gruntas yra tvirtas. Papildomai apsaugokite prietaisą nuo nuriedėjimo po jo ratais padėdami trinkeles.

Naudokite tinkamą automobilio keltuvą.

1. Pastatykite prietaisą ant lygaus paviršiaus.

a Patikrinkite, ar gruntas yra tvirtas. b Užtikrinkite, kad prietaisas nenuriedėtų. c Atidarykite šoninį gaubiamąjį apsaugą arba variklio gaubtą.

1. Padėkite keltuvą ant pažymėtų rėmo tvirtinimo vietų.
2. Tinkamu įrankiu maždaug 1 sūkiu atsukite ratų veržles.
3. Pakelkite prietaisą keltuvu.
4. Atsukite ir nuimkite rato veržles.
5. Nuimkite ratą.
6. Defektinį ratą suremontuokite specializuotose dirbtuvėse arba pakeiskite.
7. Uždėkite ratą, įsukite ratų veržles kiek įmanoma ir šiek tiek priveržkite.
8. Prietaisą nuleiskite keltuvu. 10. Uždarykite šoninį gaubiamąjį apsaugą arba variklio gaubtą.
9. Priveržkite ratų veržles naudodami nustatytąjį įveržimo momentą (56 Nm).

Priekinio rato keitimas

1. Norėdami išmontuoti priekinį ratą, susisiekite su klientų aptarnavimo tarnyba.

Šoninės šluotos keitimas

Paslankioji šoninės šluotos padėtis užtikrina automatinį šoninės šluotos šlavimo lygio parinkimą, jeigu šeriai būtų nudilę. Jeigu ji per daug susidėvėjusi (šerelių ilgis apie 10 cm), pakeiskite šoninę šluotą.

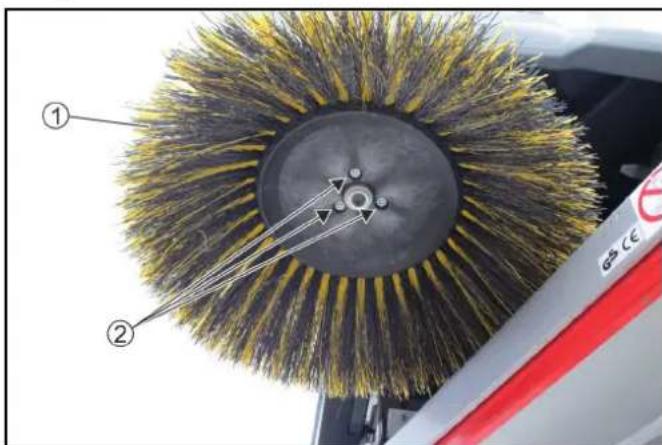

①Šoninė šluota ②Varžtai

1. Prietaiso pastatymas.
2. Išsukite 3 varžtus apatinėje pusėje.
3. Nuimkite šoninę šluotą.
4. Jeigu būtina, išvalykite laikiklį.
5. Įdėkite naują šoninę šluotą ant jungties ir pritvirtinkite varžtais.

Šlavimo veleno keitimas / patikrinimas

Šlavimo veleno išmontavimas

Paslankioji šlavimo veleno padėtis užtikrina automatinį šlavimo veleno šlavimo lygio parinkimą, jeigu šeriai būtų nudilę. Pakeiskite, jeigu jis yra pernelyg nusidėvėjęs (valymo rezultatas nėra patenkinamas).

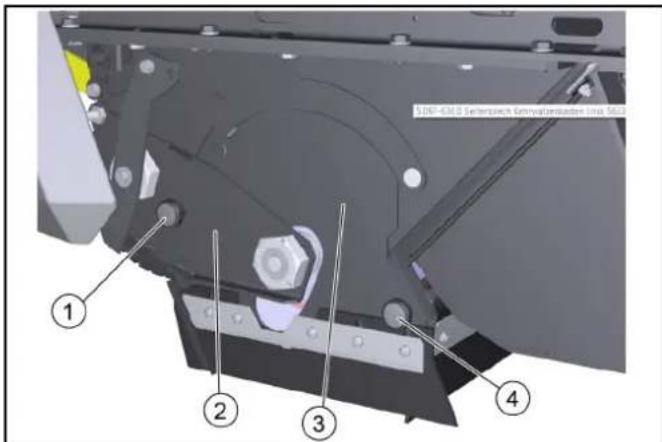

①Rievėtasis varžtas, kairysis

② Atraminė plokštė ③ Dengiamoji plokštė ④ Rievėtasis varžtas, dešinysis

1. Prietaiso pastatymas.
2. Atidarykite variklio gaubtą.
3. Išsukite kairįjį rievėtąjį varžtą.
4. Ištraukite atraminę plokštę.
5. Išsukite dešinįjį rievėtąjį varžtą.
6. Ištraukite dengiamąją plokštę.
7. Ištraukite šlavimo veleną.

Šlavimo veleno įmontavimas

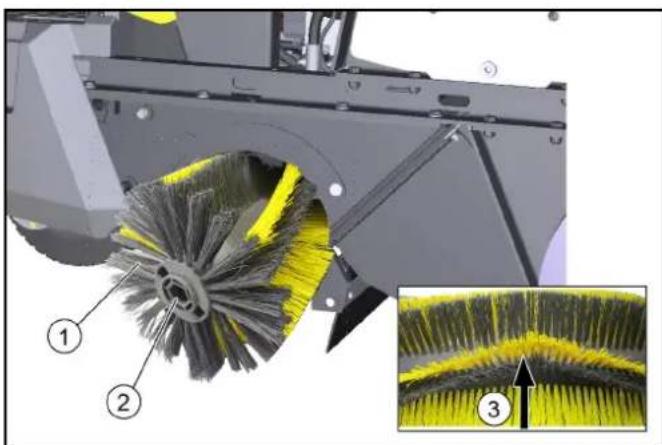

① Šlavimo velenas ② Šlavimo veleno laikiklis ③ Šerių išlyginimas į priekį važiavimo kryptimi

1. Patikrinkite, ar šlavimo velenas nėra nusidėvėjęs ir ar nėra įsuktų juostų.
2. Jeigu būtina: Sumontuokite naują šlavimo veleną.
3. Montuodami įsitikinkite, kad šeriai yra teisingai išlyginti (šlavimo veleno laikikliai yra vienodi).
4. Dengiamąją plokštę ir atraminę plokštę montuokite atvirkštine tvarka.

Sandarinamųjų juostų keitimas / įdėjimas

Sandarinamosios juostos Nustatomosios vertės
Šoninės sandarinamosios juostos	Atstumas iki grindų 0–1 mm
Priekinė sandarinamoji juosta Viršeiga	10–15 mm
Galinė sandarinamoji juosta Viršeiga	5–10 mm

Pastaba

Priekinės ir galinės sandarinamųjų juostų viršega nusako sandarinimo juostų išsidėstymą galinės dalies link važiuojant priekine eiga.

Šoninės sandarinamosios juostos, jeigu jos nustatytos tinkamai, nurodo atstumą iki grindų.

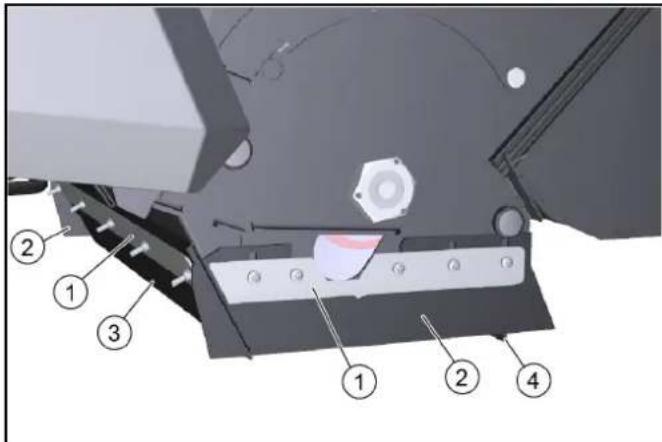

②Šoninė sandarinamoji juosta

③Priekinė sandarinamoji juosta

④Galinė sandarinamoji juosta

1. Atlaisvinkite sandarinamąsias juostas.
2. Sandarinamąją juostą nustatykite stumdydami ją ilgojoje angoje.

a Vertės pateiktos lentelėje.

1. Sureguliuokite nustatymus, pritvirtinkite sandarinamąsias juostas.

Patikrinkite / pakeiskite dulkių filtrą

⚠PAVOJUS

Dulkių keliamas pavojus sveikatai

Dirbdami su filtrų įranga nešiokite apsauginę kaukę nuo dulkių ir apsauginius akinius.

Tvarkydami smulkiąsias dulkes vykdykite saugos nurodymus.

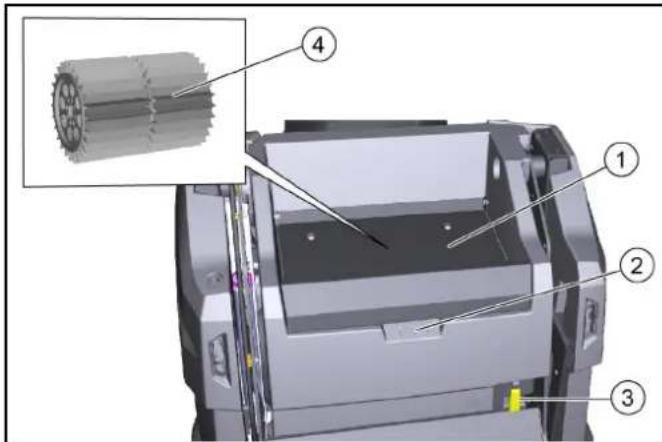

③Dulkių filtro svirtis

④ Dulkių filtras (apvalusis filtras)

1. Prietaiso pastatymas.
2. Palaukite bent 1 minutę, kol dulkės nusės.
3. Pasukite dangtį į viršų ties įleistine rankena.
4. Pasukite dulkių filtro svirtį į dešinę.
5. Dulkių filtrą ištraukite į viršų.
6. Jeigu būtina: Išvalykite dulkių filtrą (išsiurbkite arba atsargiai išdaužykite) arba įdėkite naują dulkių filtrą.

Šiukšlių talpyklos tvirtinimo atramos montavimas / išmontavimas

Įmontavimas:

1. Pastatykite mašiną tik ant tvirto, horizontalaus pagrindo.
2. Iki galo pakelkite šiukšlių talpyklą, žr. skyrių Šiukšlių talpyklos ištuštinimas.
3. Išjunkite mašiną, žr. skyrių Prietaiso išjungimas.
4. Nuimkite dešinę plokštę, žr. skyrių Dešinijį gaubiamąjį apsaugą atidarykite / uždarykite.

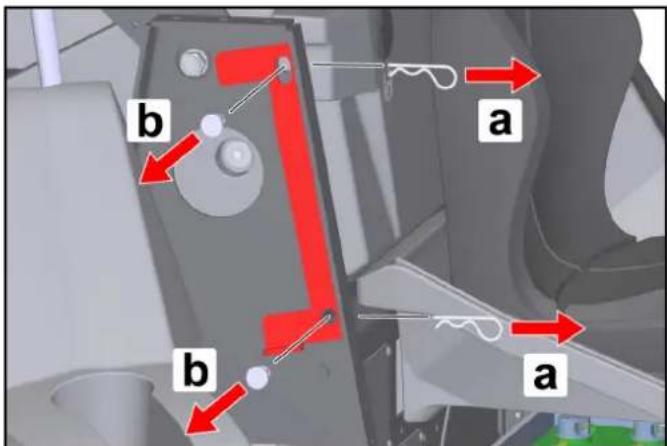

5. Pašalinkite tvirtinimo atramą.

a Iš varžtų ištraukite spyruoklinius kaiščius.

b Ištraukite varžtus ir už koto nuimkite tvirtinamąją atramą.

1. Kaip parodyta paveikslėlyje, tarp dešiniojo koto ir dešiniosios kėliklio koto įstatykite tvirtinamąją atramą.

a Įkiškite varžtus į angas.

b Įkiškite spyruoklinius kištukus į varžtų skylutes, kol jie užsifiksuos.

DĖMESIO

Pažeidimo pavojus!

Keldami arba nuleisdami šiukšlių talpyklą su sumontuota tvirtinamąja atrama, galite sugadinti mašiną ir tvirtinamąją atramą! Kad šiukšlių talpykla nebūtų pakeliama arba nuleidžiama hidrauliniu būdu, dešiniosios plokštės neįmanoma įstatyti, jeigu sumontuota tvirtinamoji atrama. Taip įjungiamas apsauginis jungiklis. Įstatydami dešiniąją plokštę stipriai jos nespauskite!

Išmontavimas:

1. Sumontuojama atvirkštine tvarka.

Trikčių šalinimas

Smulkesnius gedimus nesunkiai pašalinsite pasinaudoję šia apžvalga.

Visų čia neišvardytų trikčių atveju kreipkitės į klientų aptarnavimo tarnybą!

⚠PAVOJUS

Neprižiūrimo judančio prietaiso keliamas nelaimingų atsitikimų ir sužalojimų pavojus

Prieš visus einamojo remonto ir techninės priežiūros darbus prietaisą išjunkite ir ištraukite uždegimo raktelį.

⚠PAVOJUS

Elektros smūgio pavojus

Prieš atlikdami elektros įrangos darbus atjunkite bateriją.

Remonto darbus ir elektrinių dalių tvarkymo darbus turi atlikti įgaliota klientų aptarnavimo tarnyba.

Prietaiso saugikliai

Jeigu funkcijos veikimas sutrinka, prieš kreipdamiesi į klientų aptarnavimo tarnybą galite patikrinti prietaiso saugiklius.

ΔĮSPĖJIMAS

Ne pagal reikalavimus atlikto valymo keliamas pažeidimo pavojus

Jeigu įrenginio saugikliai būtų įstatyti netinkamai, valdymo blokas arba įrenginio komponentai gali būti sugadinami! Įrenginio saugiklius keiskite tik tokios pačios rūšies saugikliais (lydusis saugiklis) (A) vertės saugikliais

Įrenginio saugikliai yra transporto priemonės elektroniniame valdymo bloke.

Valdiklis yra po priekiniu vairo kolonėlės dangteliu:

1. Išjunkite įrenginį ir pasirūpinkite, kad jis nenuriedėtų.
2. Atjunkite baterijos minuso polių.
3. Atsukite priekinio dangtelio 5 varžtus.
4. Nuimkite gaubtą
5. Naudodamiesi lentele nustatykite sugedusį įrenginio saugiklį.
6. Pakeiskite defektinį įrenginio saugiklį.
7. Vėl uždėkite uždangą.
8. Vėl prijunkite neigiamą akumuliatoriaus gnybtą.

Įrenginio saugikliai (apžvalga)

A: Elektroninio valdymo saugikliai

Irenginio saugiklis	Vertė (A)	Pavadinimas
F100H 7,5 Raktinis jungiklis
F102H 7,5 Darbinis žbintas
F103H 7,5 Vandens šiurblys
F104H 3 Šviesos diodlas
F105H 7,5 Darbinis žbintas
F106H	3	Mėlynos spalvos dėmė
F107H 1 Skaitiklis
F109H 5 Variklio filtras
F110H 7,5 Garso signalas
F111H 10 Keltuvo varikliai
F112H 5 Variklio paleidimas
F113H 1 Blykčiojantis švyturėlis
F114H 1 Padėties jutiklis lštuštiniimas
F200H 30 Pagrindinis saugiklis
F201H 3 K1 Pagrindinis vožtuvas
F205H 3 K4 šlavimo agregatai
F207H 3 K6 sklendės atidarymas
F209H 3 K3 sklendės uždarymas
F212H 3 K5 kėlimas
F213H 3 K2 kriauklė

B: Saugikliai laidų pynėje (saugiklių laikiklis)

Irenginio saugiklis	Vertė (A)	Pavadinimas
F1 (M9) 7,5 Keltuvo variklis
F2 (M8) 7,5 Keltuvo variklis
F3 (M11) 7,5 Keltuvo variklis

Klaida Šalinimas
Variklis neužsiveda	● Jjungimo bateriją patikrinkite / jkraukite.● Raktinis jungiklis nustatytas i padėtį „I–IJUNGTA“.● Programos atrankujį jungiklj nustatykite i padėtį „Važiuoti“● Esant žemai išorės temperatūrai: Paspauskite droselio svirtį.● Atsisėskite ant vairuotojo sėdynės (kontaktinis sėdynės jungiklis aktyvinamas).● Visiškai dešinijį gaubiamajį apsaugą ir variklio gaubtą.● Patikrinkite variklio alyvos lygį, jei reikia, įpilkite variklio alyvos.● Degalų įpylimas.● Atidarykite degalų čiaupą.● Patikrinkite žvakę.
Variklis veikia nereguliariai	● Patikrinkite degalų talpyklos pripildymo lygį.● Patikrinkite droselio svirties padėtį.● Patikrinkite degalų sistemos jungtis ir linijas.● Patikrinkite / išvalykite / pakeiskite žvakę.● Išvalykite arba pakeiskite oro filtrą.
Variklis veikia, bet prietaisas nevažiuoja arba važiuoja tik lėtai	● Išjunkite stovėjimo stabdį.● Patikrinkite laisvosios eigos svirties padėtį.● Patikrinkite / papildykite hidraulinės alyvos talpyklos pripildymo lygį.● Esant minusinei temperatūrai ir šaltai hidraulinei alyvai: Palikite prietaisą veikti ne trumpiau kaip 3 minutes, kol jis įšils.
Variklis neišsijungia (programos atrankusis jungiklis ir raktinis jungiklis nustatyti i padėtį „IŠJUNGTA“)	● Benzininis variklis:a Atidarykite variklio gaubtą (atsižvelkite i besisukantį trapecinį diržą).b Uždarykite degalų čiaupą.
Šluojant kyla dulkės / nepakankama siurbimo galia	● Ištuštinkite nešvarumų talpyklą.● Patikrinkite / išvalykite / pakeiskite dulkių filtrą.a Patikrinkite, ar dulkių filtras tinkamai įdėtas.b Jeigu dulkių filtras šiek tiek užterštas, išvalykite jį.c Pakeiskite dulkių filtrą, jeigu jis pažeistas arba smarkiai užterštas.● Patikrinkite nešvarumų talpyklos sandarinamųjų juostų nusidėvėjimą. Jei reikia, nustatykite arba pakeiskite.● Patikrinkite / pakeiskite filtro dėžės sandariklius.● Patikrinkite / pakeiskite nešvarumų talpyklos sandarinimo juostas.
Valymo rezultatas neatitinka nustatytojo rezultato	● Patikrinkite, ar šlavimo velenas ir šoninės šluotos nenusidėvėję, jeigu reikia, pakeiskite.● Patikrinkite sandarinamųjų juostų nusidėvėjimą, jeigu reikia, sureguliuokite / pakeiskite jas.● Patikrinkite, ar veikia nešvarumų stambiųjų dalelių sklendė● Uždarykite šlavimo šlapiuoju būdu dangtelį.● Patikrinkite hidraulinės alyvos talpyklos pripildymo lygį.● Patikrinkite hidraulinės sistemos sandarumą.
Šlavimo velenas / šoninė šluota nesisuka	● Programos atrankujį jungiklj nustatykite i padėtį „Šlavimas“.● Patikrinkite hidraulinės alyvos bako pripildymo lygį.● Patikrinkite hidraulinės sistemos sandarumą.● Patikrinkite, ar šlavimo velene / šoninėse šluotose nėra jsuktų juostų.● Susisiekite su klientų aptarnavimo tarnyba.
Neveikia nešvarumų talpyklos ištuštinamas	● Nešvarumų talpyklos (kairės ir dešinės pusės) apsaugos nuo šlyties apsauginis varžtas nuslydo, pakeiskite sulaužytą varžtą.● Susisiekite su klientų aptarnavimo tarnyba.
Dešiniosios plokštės nepa-vyksta įstatyti	● Šiukšlių talpykla užfiksuota tvirtinamaja atrama. Išmontuokite tvirtinamająa atramą (žr. skyrių Šiukš-lių talpyklos tvirtinimo atramos montavimas / išmontavimas).

Priedai / atsarginės dalys

Toliau pateikta (dalimis) dylančių dalių arba papildomai įsigyjamų priedų apžvalga.

Priedas Aprašymas	Užsakymo	Nr.
Įprasta šoninė šluota	Vidaus ir išorės paviršiams 6.905-986.0
Minkštoji šoninė šluota	Smulkiosioms dulkėms ant vi-daus ir išorės paviršių Atspari drėgmei	6.906-133.0
Standžioji šoninė šluota	Įsisenėjusiam išoriniam purvui šalinti Atspari drėgmei	6.906-065.0
Piktžolių šluota	Šoninė šluota piktžolėms šalin-ti	6.906-065.0
Įprastas šlavimo velenas	Vidaus ir išorės paviršiams Atsparus dilimui ir drėgmei	6.905-095.0
Minkštasis šlavimo velenas	Smulkiosioms dulkėms ant vi-daus ir išorės paviršių Atspari drėgmei	6.905-190.0
Standusis šlavimo velenas	Įsisenėjusiam išoriniam purvui šalinti Atspari drėgmei	6.905-191.0
Dulkių filtras (ap-valusis filtras)		6.414-532.0

Priedas Aprašymas	Užsakymo	Nr.
Šoninė sandarina-moji juosta kairioji ir dešinioji		5.365-078.0
Galinė sandarina-moji juosta		5.365-053.0
Priekinė sandari-namoji juosta		5.294-000.0
Kairiosios šoninės šluotos tvirtinimo rinkinys	Turi montuoti klientų aptarnavi-mo tarnyba	2.852-912.7
Priekinis ratas Kaip	pakaitalas 6.435-120.0
Galinis ratas Kaip	pakaitalas 6.435-291.0

Priedai „Home Base“	Aprašymas Užsakymo	Nr.
Adapteris „Home B	ase“ bėgeliui fiksuoti (įrenginys)	5.035-488.0
Dvigubasis kablys	Naudojamas tik kartu su adapteriu	6.980-077.0
Talpyklos valiklis N	audojamas tik kartu su adapteriu	4.070-006.0
Stambiųjų nešvarumų griebtuvo rinkinys	Stambių nešvarumų griebtuvas, įskaitant tvirtinimo prie prietaiso detalę	4.035-524.0

Pasiliekame teisę daryti techninius pakeitimus. Techniniai duomenys

		KM 100/120 R G KM 100/120 R G 2SB
Irenginio galios duomenys
Važiavimo greitis (didž.) km/h 7	7
Darbinis greitis (didž.)	km/h 7	7
Gebėjimas įveikti įkalnę (didž.)	%	18	18
Darbinė pusė be šoninės šluotos	mm	730	730
Darbo plotas su 1 šonine šluota	mm	1000	1000
Darbo plotas su 2 šonine šluota	mm		1280
Teorinis našumas
Ploto aprėptis be šoninės šluotos	m2/h	5110	5110
Ploto aprėptis su 1 šonine šluota	m2/h	7000	7000
Ploto aprėptis su 2 šonine šluota	m2/h		8960
Baterija
Baterijos tipas		techninė priežiūra nerei- kalinga	techninė priežiūra nerei- kalinga
Baterijos įtampa	V	12	12
Aplinkos sąlygos
Aplinkos temperatūra	°C	-5...+40	-5...+40
Oro drėgmė be kondensacijos	%	0...90	0...90
Matmenys ir svoriai
Ilgis	mm	1660	1660
Plotis	mm	1110	1140
Aukštis	mm	1355	1355
Tuščio įrenginio masė (transportavimo masė)	kg	570	570
Leistinas bendras svoris	kg	944	944
Platus šlavimo velenas	mm	730	730
Šlavimo veleno skersmuo	mm	285	285
Šoninės šluotos skersmuo	mm	410KM 100/120 R G	410KM 100/120 R G 2SB
Nešvarumų talpykla
Nešvarumų talpyklos talpa l (kg) 120 120
Iškrovimo aukštis (didž.) mm 1520 1520
Filtras ir siurbimo sistema
Filtro plotas m	2	6	6
Vidaus degimo variklis
Variklio tipas Honda GX 270 Honda GX 270
Konstrukcija		1 cilindras 4 taktų	1 cilindras 4 taktų
Darbinis tūris cm	3	270 270
CO2 išmetamo kiekio matavimas pagal ES reglamente 2016/1628 nustatytą matavimo tvarką (V lygis)	g/kWh 762 762
Aušinimo būdas		Oras ataušintas	Oras ataušintas
Variklio galia	kW/PS 6,3 / 8,4	6,3 / 8,4
Uždegimo žvakių tipas		BPR6ES (NGK)	BPR6ES (NGK)
Degalų bako talpa	l	5,3	5,3
Variklio sūkių dažnis	1/min	3600	3600
Eksploatavimo trukmė, jeigu degalų bakas visiškai pripildytas	h	ca. 3,5	ca. 3,5
Eksploatacinės medžiagos
Degalų tipas		Benzin bleifrei (min. 91 Oktan)	Benzin bleifrei (min. 91 Oktan)
Variklio alyvos tipas		API SJ	API SJ
Variklio alyvos kiekis	l	1,1	1,1
Alyvos rūšis		SAE 10W30	SAE 10W30
Hidraulinės alyvos rūšys		Shell Tellos S 3 V 68	Shell Tellos S 3 V 68
Padangos
Padangų dydžiai, priekyje		ø 300 mm	ø 300 mm
Padangų dydžiai, gale		4.00-8 6PR	4.00-8 6PR
Padangų slėgis	MPa (bar)	0,6 (6)	0,6 (6)
Nustatyta vertė pagal EN 60335-2-72
Plaštakos ir rankos vibracijos vertė	m/s 2	1,9	1,9
Sėdynės vibracijos vertė	m/s 2	0,4	0,4
Garso lygis L pA	dB(A)	79	79
Neapibrėžtis	dB(A)	2,5	2,5
Garso galios lygis L WA + Neapibrėžtis K WA	dB(A)	95	95

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Šlavimo ir siurbimo mašina

Tipas: 1.280-xxx.0

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2014/30/ES

2000/14/EB

2014/53/EU (TCU)

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 62233: 2008

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Taikomi nacionaliniai standartai

Taikoma atitikties įvertinimo procedūra

2000/14/EB: V priedas

Svertinis garso galios lygis dB(A)

Išmatuotas: 93

Garantuojamas: 95

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2021 m. birželio 1 d.

Turinys
