Produkta veids	Sūkšanas slaucītājs
Zīmols	Kärcher
Modelis	KM 100/120 R G
Lietojums	Komerciālo grīdu tīrīšana (autostāvvietas, ietves, noliktavas utt.)
Dzinējs	Honda GX 270, viencilindra 4-taktu, 270 cm³, 6,3 kW (8,4 ZS)
Degviela	Bezsvina benzīns (vismaz 91 oktānskaitlis), tvertne 5,3 L
Akumulators	12 V, bezapkalpes
Izmēri (G × P × A)	1660 × 1110 × 1355 mm
Pašmasa	570 kg
Pieļaujamā kopējā masa	944 kg
Putekļu tvertnes tilpums	120 L
Maksimālais darba platums	1280 mm (ar 2 sānu birstēm)
Darba ātrums	0 – 7 km/h
Darbības ilgums	Apmēram 3,5 h
Maksimālais pieļaujamais slīpums	18 %
Putekļu filtrs	Apaļš filtrs, virsmas laukums 6 m², automātiska tīrīšana
Trokšņa līmenis (LpA)	79 dB(A)
Galvenās funkcijas	Slaucīšana ar rullīšu birsti + sānu birstēm, filtrēta sūkšana, augstuma iztukšošana
Drošība	Stāvbremze, sēdekļa kontaktslēdzis, drošības pārsegs, divu roku vadība iztukšošanai
Kārtējā apkope	Tvertnes iztukšošana, eļļas pārbaude, filtra tīrīšana, siksnu pārbaude utt.
Rezerves daļas pieejamas	Sānu birstes, rullīšu birstes, filtri, blīvējuma stieņi, riepas utt.
Apstiprinājums	StVZO komplekts pieejams lietošanai uz publiskiem ceļiem

Bieži uzdotie jautājumi - KM 100120 R G Kärcher

Kā iedarbināt Kärcher KM 100/120 R G slaucītāju?

Apsēdieties uz vadītāja sēdekļa (sēdekļa kontaktslēdzis aktivizēts). Atveriet degvielas krānu. Iestatiet programmas selektoru pozīcijā «Braukšana». Ievietojiet atslēgu slēdža atslēgā un pagrieziet uz «I – ON». Aukstā laikā izmantojiet startera sviru. Dzinējs iedarbojas.

Ko darīt, ja dzinējs neiedarbojas?

Pārbaudiet secīgi: akumulatoru (uzlāde), atslēgas slēdža pozīciju, programmas selektors pozīcijā «Braukšana», startera sviru, ja nepieciešams, jūsu atrašanos uz sēdekļa, dzinēja pārsega un labās puses apšuvuma aizvēršanu, motoreļļas līmeni, degvielu, degvielas krāna atvēršanu un aizdedzes sveces stāvokli.

Kā iztukšot putekļu tvertni?

Iestatiet programmas selektoru pozīcijā «Braukšana». Piebrauciet mašīnu tuvu konteineram. Nospiediet un turiet taustiņu «Augstuma iztukšošana», tad nospiediet slēdzi, lai paceltu tvertni. Aktivizējiet stāvbremzi. Atveriet tvertnes vāku, lai to iztukšotu. Aizveriet vāku, atlaidiet bremzi, attālinieties un pilnībā nolaidiet tvertni.

Kādu degvielu izmantot?

Izmantojiet bezsvina benzīnu ar vismaz 91 oktānskaitli. Nekad neuzpildiet slēgtā telpā, prom no atklātas liesmas un karstām virsmām. Tvertnes tilpums ir 5,3 L.

Kā tīrīt putekļu filtru?

Izslēdziet ierīci un gaidiet 1 minūti, lai putekļi nosēstos. Atveriet pārsegu, pārvietojiet filtra sviru pa labi, noņemiet filtru uz augšu. Notīriet to, izsūcot vai viegli uzsitot. Ievietojiet atpakaļ vai nomainiet, ja pārāk netīrs.

Kad jānomaina rullīšu birste?

Nomainiet rullīšu birsti, kad tīrīšanas rezultāts vairs nav apmierinošs. Pateicoties peldošajam stiprinājumam, nodilums tiek automātiski kompensēts. Regulāri pārbaudiet sariņu nodilumu un nomainiet, ja nepieciešams.

Kā apkopt akumulatoru?

Akumulators ir bezapkalpes. Atvienojiet negatīvo polu, ja ierīce netiek izmantota ilgāk par 4 nedēļām. Uzlādējiet akumulatoru aptuveni ik pēc 2 mēnešiem. Izmantojiet tikai Kärcher ieteiktos akumulatorus un lādētājus.

Kādi ir svarīgākie drošības norādījumi?

Nekad neslaucīt šķidrumus, sprādzienbīstamas gāzes, skābes vai šķīdinātājus. Neizmantot sprādzienbīstamās telpās. Pirms atstāšanas vienmēr aktivizēt stāvbremzi. Nepārvadāt cilvēkus. Valkāt pieguļošu apģērbu un stingrus apavus.

Kā pārvietot ierīci bez tās pašas piedziņas?

Atveriet labo apšuvumu, pavelciet brīvgaitas sviru (sarkano) uz iekšu, lai iestatītu pozīcijā «atvērts». Atlaidiet stāvbremzi. Lēnām stumiet ierīci nelielā attālumā. Nekad nevelciet ierīci.

Kur atrast rezerves daļas un piederumus?

Izmantojiet tikai oriģinālās Kärcher daļas. Apmeklējiet vietni www.kaercher.com vai sazinieties ar pilnvarotu izplatītāju. Atsauces ir norādītas rokasgrāmatā birstēm, filtriem, blīvējuma stieņiem, riepām utt.

LIETOŠANAS INSTRUKCIJA KM 100120 R G Kärcher

Vispārīgas norādes

Noteikumiem atbilstoša izmantošana

Funkcija

Drošības norādījumi

Ierīces apraksts

Pirms ekspluatācijas uzsākšanas

Ekspluatācijas uzsākšana

Darbība

Transportēšana

Uzglabāšana

Kopšana un apkope

Palīdzība traucējumu gadījumā

Piederumi / rezerves daļas

Tehniskie dati

ES atbilstības deklarācija

Vispārīgas norādes

Pirms ierīces pirmās lietošanas reizes izlasiet šo lietošanas instrukciju oriģinālvalodā un rīkojieties saskaņā ar to.

Saglabājiet lietošanas instrukciju oriģinālvalodā vēlākai izmantošanai vai nodošanai nākamajam īpašniekam.

Piegādes pārbaude

Nododot transportlīdzekli, lūdzu, uzreiz savam izplatītājam, resp., tirdzniecības namam dariet zināmas nepilnības un transportlīdzekļa bojājumus.

Apkārtējās vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, atbrīvojieties no iepakojuma videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai nepareizas utilizācijas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi.

Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvdaļām atradīsiet: www.kaercher.de/REACH

Nokalpojušā transportlīdzekļa utilizācija

Nokalpojušie transportlīdzekļi sastāv no vērtīgiem pārstrādājamiem materiāliem. Jūsu transportlīdzekļa utilizācijai mēs iesakām sadarboties ar profesionālu utilizācijas uzņēmumu.

Garantija

Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņēmuma izdotie garantijas nosacījumi. Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas centrā.

(Adresi skatīt aizmugurē)

Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sadaļā "Lejupielādes".

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Riska pakāpes

⚠ BĪSTAMI

• Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.
• Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

⚠ UZMANĪBU

- Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

- Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz mašīnas

	⚠BĪSTAMIApdedzināšanās risks, ko rada karstas virsmasLaujiet transportlīdzeklim atdzist, pirms uzsākat darbus pie tā.
	⚠BĪSTAMIUgunsbīstamībaNeuzslaukiet degošus vai kvēlojošus priekšmetus, piem., cigarettes, sērkociņus vai ko tamlīdzīgu.
	⚠BĪSTAMIApgāšanās radīts negaḍījumu risksIzmantojiet augsto iztukšošanu tikai uz līdzenas vietas.
	⚠ BRĪDINĀJUMSSavainošanās risksSaspiešanas un griezumu draudi, ko rada rāmis, sānu slotas, netīrumu tvertne, vāks.
	⚠ BRĪDINĀJUMSSavainošanās risksGriezumu un saspiedumu traumas, kas rodas no kustīgām transportlīdzekļa daļām iekšpusē.Nelieciet rokas ierīces atverēs.

	B Nelaimes gadījumu risks neatbilstošas izmanto-šanas dēļPirms ierīces ekspluatācijas uzsākšanas izlasiet lieto-šanas instrukciju un visas drošības norādes.
	Stāvbremze

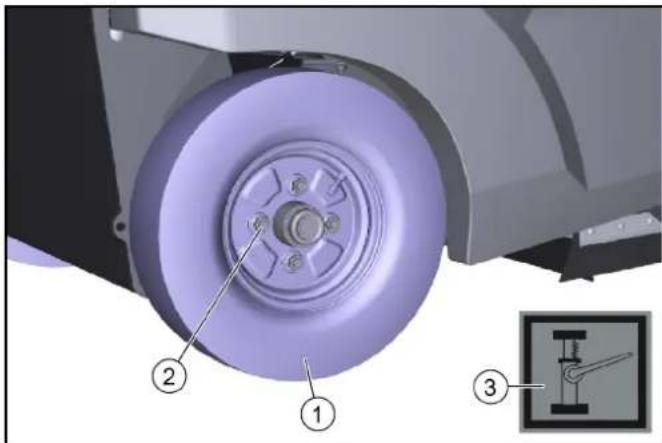

	Riepu uzpildes spiediens
	Domkrata balsta punkts

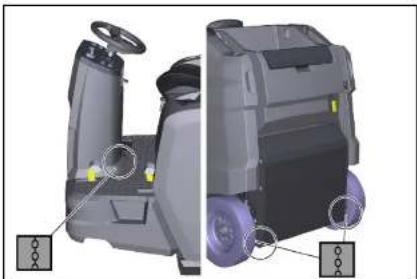

	Fiksācijas punkta
	Novietošanas virsmas maks. noslodze ir 20 kg
	Maks. slodze 150 kg
	Pozīcija "ON" (IESL.): ierīce ir gatava braukt ar paš-piedziņuPozīcija "OFF" (IZSL.): ierīce ir stumjama
	Hidrauliskās eļļas tvertnes uzpildes atvere
	Lielo netīrumu tvertnes vāka pedālis
	Mitrās tīrīšanas vārsts
	Putekļu filtra atbrīvošana, nostiprināšana

Noteikumiem atbilstoša izmantošana

Izmantojiet slaucīšanas mašīnu, lai tīrītu grīdas segumus komerciālām vajadzībām.

Slaucītāju izmantojiet šādās paredzētajās lietošanas jomās:

1. autostāvvietās

2. ietvēm

3. ražošanas iekārtām

4. loģistikas jomā

5. viesnīcās

6. mazumtirdzniecībā

7. noliktavās

Izmantojiet slaucīšanas ierīci tikai atbilstoši norādēm, kas sniegtas šajā lietošanas instrukcijā. Jebkurš pielietojums ārpus minētā ir uzskatāms par noteikumiem neatbilstošu. Par bojājumiem, kas radušies tā rezultātā, ražotājs nenes nekādu atbildību, risks gulstas tikai un vienīgi uz lietotāju.

Slaucīšanas mašīnu darbam ar koplietošanas ceļiem var izmantot tikai kopā ar StVZO piemontējamo komplektu.

Slaucīšanas ierīcei nedrīkst veikt nekādas izmaiņas.

Ar to drīkst braukt tikai pa uzņēmuma vai tā pilnvarotās personas atļautajām teritorijām un tīrīt.

Ekspluatācija slēgtās telpās ir aizliegta.

Paredzamā noteikumiem neatbilstoša izmantošana

Nekad neslaucīt vai neiesūkt sprādzienbīstamus šķidrumus, gāzi, neatšķaidītas skābes un šķīdinātājus (piem., benzīnu, krāsas šķīdinātāju, šķidro kurināmo), tie savienojumā ar sūcamo gaisu veido sprādzienbīstamu tvaiku vai maisījumus.

Nekad neslaucīt vai neiesūkt acetonu, neatšķaidītas skābes un šķīdinātājus, jo tie var agresīvi iedarboties uz ierīces izmantotajiem materiāliem un radīt bojājumus.

Nekad neslaucīt vai neiesūkt reaktīvos metāla putekļus (piem., alumīnija, magnija, cinka), jo tie savienojumā ar izteikti sārmainiem vai skābiem tīrīšanas līdzekļiem veido sprādzienbīstamas gāzes.

Nekad neslaucīt vai neiesūkt degošus vai kvēlojošus priekšmetus, pastāv ugunsbīstamība.

Neslaucīt vielas, kas var būt kaitīgas veselībai.

Uzturēšanās bīstamajās zonās ir aizliegta. Ekspluatācija sprādzienbīstamās telpās ir aizliegta.

Pavadošo personu līdznemšana ir aizliegta.

Priekšmetu stumšana / vilkšana vai transportēšana ar šo ierīci ir aizliegta.

Slaucīšanai piemēroti segumi

• Asfalts
• Industriālais grīdas segums
• Izlīdzinošā kārtā
• Betons
• Betona seguma bloki

Funkcija

Slaucīšanas iekārta darbojas pēc "pārmešanas" principa.

1. Rotējošā sānu slota tīra tīrāmās virsmas stūrus un malas un novada netīrumus slaucīšanas veltņa trajektorijā.
2. Rotējošais slaucīšanas veltnis novada netīrumus tieši netīrumu tvertnē.
3. Netīrumu tvertnē paceltie putekļi tiek atdalīti ar putekļu filtra palīdzību, un sūcējventilators nosūc izfiltrēto tīro gaisu.
4. Putekļu filtra tīrīšana notiek automātiski.

Drošības norādījumi

Drošības ierīces

Drošības ierīces kalpo lietotāja aizsardzībai, un tās nedrīkst deaktivizēt vai apiet to funkciju.

Ievērojiet drošības norādījumus katrā nodaļā!

Motora pārsegam un labās puses pārsegam ir drošības sistēma.

Atverot pārsegu vai paneli, tiek izslēgts ieslēgtais iekšdedzes dzinējs.

Motoru var iedarbināt tikai tad, kad abi ir aizvērti.

Netīrumu tvertnes iztukšošana

Slaucīšanas veltnis netīrumu tvertnes iztukšošanas laikā tiek automātiski bloķēts.

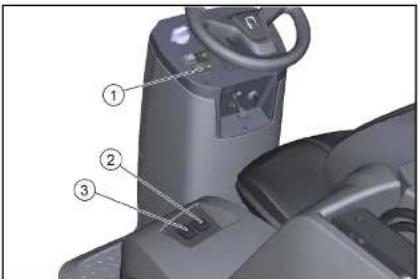

Netīrumu tvertnes divu roku vadība

Lai novērstu iejaukšanos iztukšošanas mehānismā un netīrumu tvertnes kustības zonā, netīrumu tvertnes pacelšana, nolaišana un iztukšošana ir iespējama tikai ar divu roku vadību.

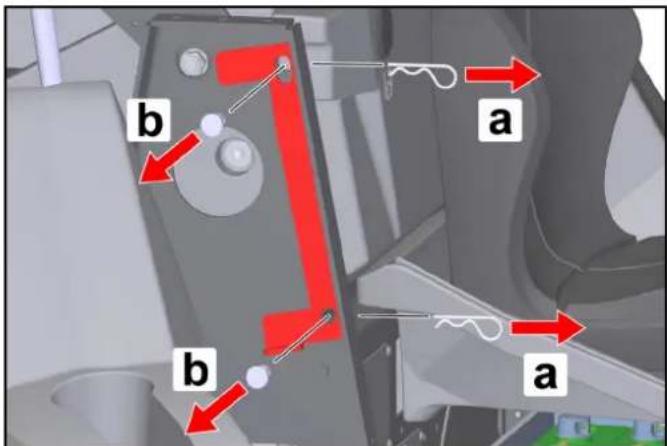

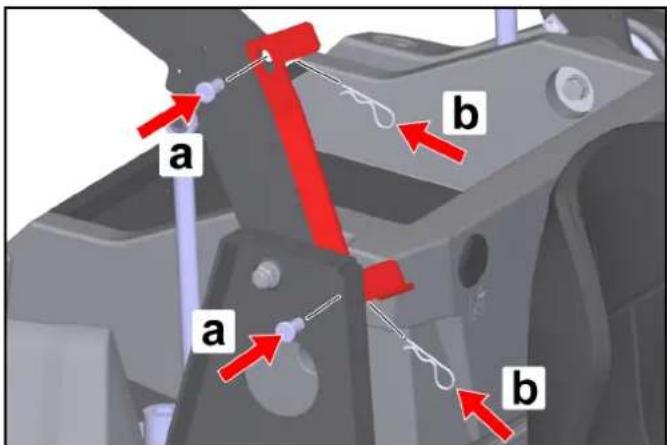

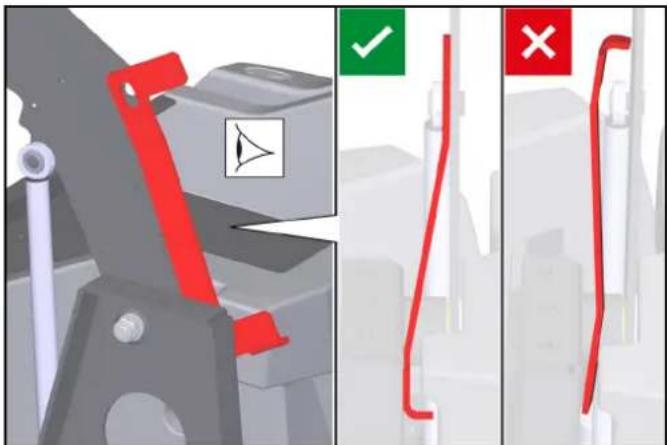

Netīrumu tvertnes drošības statnis

Uzturēšanās zem netīrumu tvertnes atļauta tikai tad, ja tā ir pilnībā pacelta un nodrošināta pret noslīdēšanu ar tai paredzēto, pareizi uzstādīto drošības statni.

Sēdekļa kontaktslēdzis

Sēdekļa kontaktslēdzis nodrošina, ka mašīnu var iedarbināt tikai tad, kad vadītājs sēž vadītāja sēdeklī.

Lietošanas drošības norādes

⚠ BRĪDINĀJUMS ● Ierīci lietojiet tikai atbilstoši paredzētajam mērķim. Ņemiet vērā apkārtējos apstākļus un darba laikā uzmanieties no trešām personām, jo īpaši bērniem. ● Ar darba ierīcēm pārbaudiet, vai iekārta ir atbilstošā stāvoklī un tās ekspluatācijas drošums. Ja stāvoklis nav nevainojams, Jūs nedrīkstat to izmantot. ● Apdraudējuma zonās (piem., degvielas uzpildes stacijās) ievērojiet attiecīgos drošības noteikumus. Nekad neizmantojiet ierīci sprādzienbīstamās telpās. ● Ierīce nav paredzēta lietošanai personām ar ierobežotām fiziskajām, sensorajām, prāta spējām vai pieredzes un/vai zināšanu trūkuma dēļ. ● Ierīci drīkst izmantot tikai personas, kuras ir instruētas par ierīces lietošanu vai kuras ir pierādījušas savas lietošanas prasmes un kuru pienākumos ietilpst ierīces lietošana. IEVĒRĪBAI ● Pirms darbu uzsākšanas vadītājam ir jāpārbauda, vai visas aizsargierīces ir pareizi uzstādītas un darbojas. ● Ierīces vadītājs ir atbildīgs par negadījumiem, kuros iesaistītas citas personas vai bojāts to īpašums. BRĪDINĀJUMS ● Ievērojiet, lai vadītājam būtu cieši pieguļošs apģērbs un stingri apavi. Izvairieties no brīva apģērba. ● Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlējas ar ierīci. ● Ierīci nedrīkst lietot bērni un jaunieši. IEVĒRĪBAI ● Pirms uzsākat braukšanu, pārskatiet tuvāko apkārtni (piem., bērnus). Ievērojiet, lai būtu pietiekama redzamība! BĪSTAMI ● Nekad neatstājiet ierīci bez uzraudzības, kamēr ierīce nav nodrošināta pret nejaušu kustību. Pirms atstājat ierīci, vienmēr pievelciet stāvbremzi. IEVĒRĪBAI ● Izvelciet aizdedzes atslēgu vai KIK (Kärcher Intelligent Key), lai izvairītos no ierīces nesankcionētas lietošanas. UZMANĪBU ● Neizmantojiet ierīci zonās, kur pastāv iespēja, ka var trāpīt krītoši priekšmeti. BRĪDINĀJUMS ● Neskatieties tieši gaismas avotā ierīcēm, kas aprīkotas ar zilu punktveida apgaismojumu.

Braukšanas režīma drošības norādījumi

Norādījums ● Apgāšanās risku saraksts nav uzskatāms par pilnīgu. BĪSTAMI ● Apgāšanās risks pie pārāk lieliem kāpumiem un kritumiem! Braucot uz kāpumiem un kritumiem ievērojiet maksimāli pieļaujamās vērtības, kas norādītas tehniskajos datos. ● Apgāšanās draudi pie pārāk lielas sānu sasveres! Braucot šķērsām braukšanas virzienam, ievērojiet maksimāli pieļaujamās vērtības, kas norādītas tehniskajos datos. ● Apgāšanās draudi dēļ nestabilas pamatnes! Ierīci izmantojiet tikai uz stabilas virsmas.

⚠ BRĪDINĀJUMS ● Negadījumu draudi dēļ neatbilstoši izvēlēta ātruma. Līkumos brauciet lēnāk.

lekšdedzes dzinēju drošības instrukcijas

⚠ BĪSTAMI ● Ievērojiet īpašos drošības norādījumus, kas norādīti dzinēja ražotāja lietošanas instrukcijā. ● Ekspluatācija slēgtās telpās ir aizliegta. ● Saindēšanās risks: Neieelpojiet izplūdes gāzes. ● Nekad neaizveriet izplūdes atveres. ● Nepārliecieties pār atgāzu izplūdes atveri un nebāziet tajā rokas. ● Novietojot ievērojiet dzinēja inerces darbības laiku (3-4 sekundes). Šajā laikā turēties pa gabalu no piedziņas zonas.

Kopšana un apkope

△ BRĪDINĀJUMS • Pirms darbu uzsākšanas pie elektriskās ierīces, atvienojiet akumulatoru. • Pirms tīrīšanas, apkopes, detaļu mainas un citu funkciju pāriestatīšanas, Jums ierīci nepieciešams izslēgt un izvilkt aizdedzes atslēgu.

△ UZMANĪBU • Remontdarbus drīkst veikt tikai klientu apkalpošanas centri vai šīs jomas speciālisti, kas ir iepazinušies ar visiem attiecīgajiem drošības noteikumiem.

IEVĒRĪBAI • Ievērojiet pārvietojamu profesionāli izmantojamo ierīču drošības pārbaudes atbilstoši vietējiem noteikumiem (piem., Vācijā: VDE 0701). • Īssavienojumi vai citi bojājumi. Netīriet ierīci, izmantojot šļūteni vai augstspiediena ūdens strūklu.

- Darbus pie ierīces vienmēr veiciet ar atbilstošiem cimdiem.

Ierīces apraksts

Ierīces attēls

① Pārsegs pa labi (atvāžams) ② Netīrumu tvertnes drošības statnis ③ Vadītāja sēdeklis (ar sēdekļa kontaktslēdzi) ④ Rotējoša bākuguns ⑤ Motora pārsegs (atvāžams) ⑥ Netīrumu tvertnes pacelšanas / iztukšošanas taustiņš ⑦ "Hombase System" fiksācijas sliede ⑧ Bremzes atbrīvošana ⑨ Stāvbremze ⑩ Aizmugurējais ritenis ⑪ Slaucīšanas veltnis ar blīvplāksnēm ⑫ Sānu slota kreisajā pusē* ⑬ Priekšējais ritenis ⑭ Rupjo netīrumu vāka pacelšanas / nolaišanas pedālis ⑮ Sānu slota labajā pusē ⑯ Braukšanas pedālis uz priekšu / atpakalgaitā ⑰ Sēdekļa regulēšanas svira ⑱ Vadības elementi** 19 Stūre * tikai KM 100/120 R G 2SB ** tiks sīkāk aprakstīts vēlākā nodaļā

Izvēles iespēja

Nav attēlots sekojošs aprīkojums, kas ir uzstādīts pasūtījuma laikā rūpnīcā vai ko pēc tam var uzstādīt serviss.

1 Komforta sēdeklis

2 Darba gaisma

3 StVZO komplekts

4 Blue Spot

5 Vadītāja aizsargjumts

6 Sānu slota kreisajā pusē

7 Ūdens izsmidzināšanas sistēma

8 Autoparka vadības modulis

1 Komforta sēdeklis 2 Darba gaisma 3 StVZO komplekts 4 Blue Spot 5 Vadītāja aizsargjumts 6 Sānu slota kreisajā pusē 7 Ūdens izsmidzināšanas sistēma 8 Autoparka vadības modulis

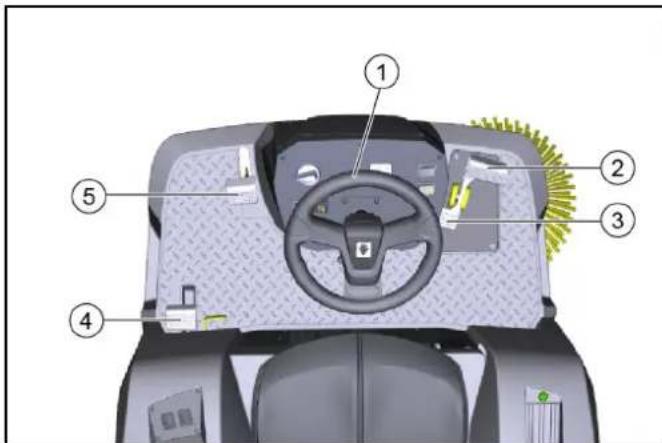

Vadības elementi

① Stūre ② Darba gaismu slēdzis (izvēles iespēja) ③ Bākuguns slēdzis (izvēles iespēja)

④ Signāltaure

⑤ Atslēgas slēdzis

⑥ Akseleratora pedālis "uz priekšu"

⑦ Akseleratora pedālis "atpakaļ"

⑧ Droseles svira

⑨ Augstās izkraušanas taustiņš

⑩ Putekļu filtra tīrīšanas taustiņš

⑪ Ūdens izsmidzināšanas sistēmas slēdzis (izvēles iespēja)

⑫ Programmas izvēles slēdzis

⑬ Ekspluatācijas stundu skaitītājs

* tiek sīkāk aprakstīts turpmāk sekojošā nodalā

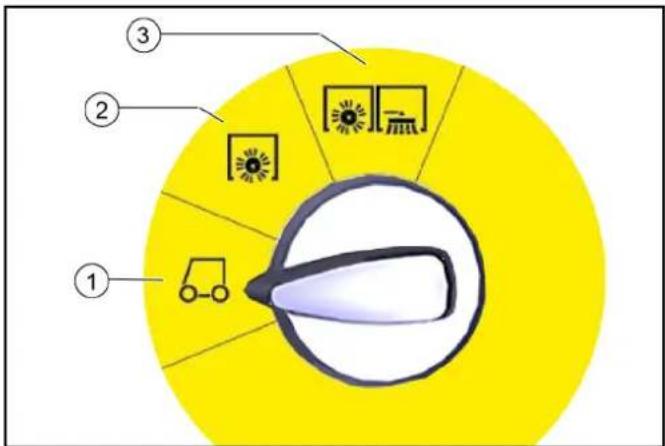

Programmas izvēles slēdzis

Norādījums

Funkcijas tiek aktivizētas tikai tad, kad ir ieslēgts atslēgas slēdzis.

• Šajā pozīcijā var iedarbināt dzinēju
• Slaucišanas mašīnu var vadīt līdz lietošanas vietai – Slaucīšanas veltnis un sānu slota ir pacelti un izslēgti

② Slaucīšana ar slaucīšanas veltni

- Slaucīšanas veltnis tiek nolaists un ieslēgts

③ Slaucīšana ar slaucīšanas veltni, labās un kreisās puses sānu slotām

Slaucīšanas veltnis, labās un kreisās puses slotas (pēc izvēles) tiek nolaistas un ieslēgtas

Pārsegs

△ BRĪDINĀJUMS

Traucēta darbība atvērta pārsega dēļ!

Atveriet pārsegu tikai tad, kad atslēgas slēdzis ir pozīcijā

<0> un atslēga ir izņemta.

Atvēršana darbības laikā ir aizliegta.

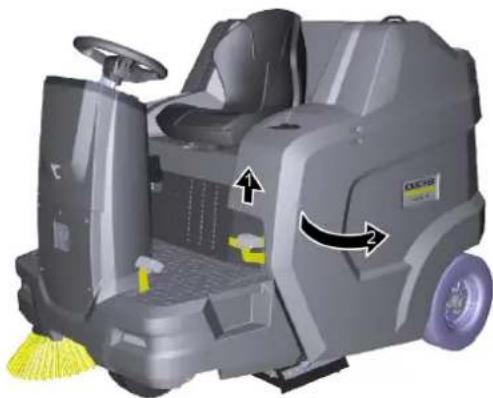

Dzinēja pārsega atvēršana/aizvēršana

Dzinēja pārsegs ir jāatver, lai veiktu noteiktas darbības:

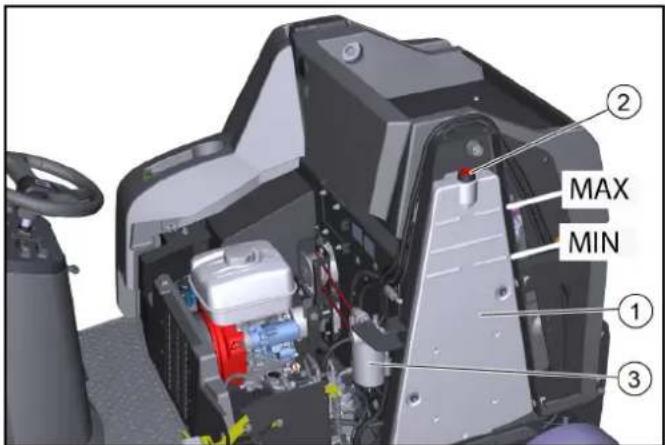

1 Degvielas uzpilde 2 Hidrauliskās eļļas līmeņa pārbaude/papildināšana 3 Nomainiet hidrauliskās eļļas filtru (tikai pilnvarots klientu serviss) 4 Slaucīšanas veltņa pārbaude/nomaiņa 5 Akumulatora atvienošana

- Lai atvērtu motora pārsegu, satveriet padziļināto rokturi priekšpusē, atfiksējiet to uz augšu, tad pagrieziet to uz sāniem.

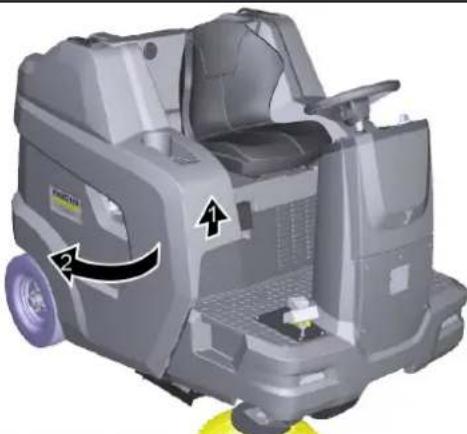

Labās puses pārsega atvēršana/aizvēršana

Pārsegs ir jāatver, lai veiktu noteiktas darbības:

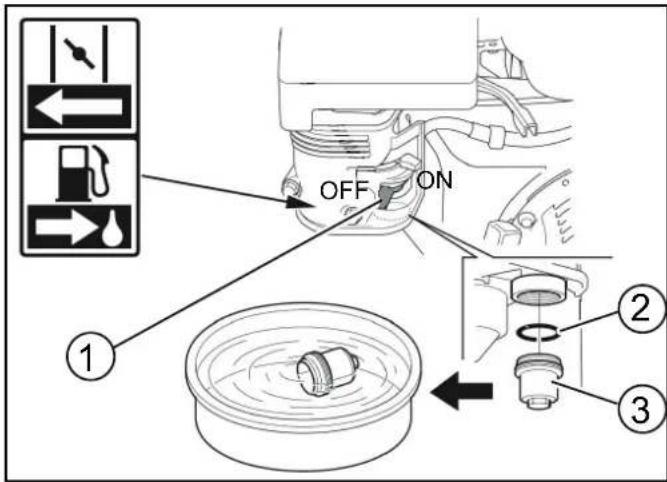

1 Brīvrumbas atvēršana/aizvēršana 2 Degvielas krāna atvēršana 3 Motoreļļas līmeņa pārbaude/papildināšana 4 Motoreļļas maiņa 5 Aizdedzes sveces pārbaude/nomaiņa 6 Gaisa filtra tīrīšana/nomaiņa

- Lai atvērtu pārsegu, satveriet padziļināto rokturi, atfiksējiet to uz augšu, tad pagrieziet to uz sāniem.

Novietošanas virsma

Maksimālā pieļaujamā uzglabāšanas nodalījuma slodze ir 20 kg.

1 Pārliecinieties, ka krava ir droši nostiprināta.

Akumulators / lādētājs

IEVĒRĪBAI

Izmantojiet tikai ražotāja ieteiktos akumulatorus un uzlādes ierīces

Nomainiet akumulatorus tikai pret tādu pašu akumulatoru tipu.

Pirms transportlīdzekļa utilizācijas izņemiet akumulatoru un utilizējiet, ievērojot valsts, resp., vietējos noteikumus.

Bridinājumu simboli

Rīkojoties ar akumulatoriem, ievērojiet šādas brīdinājuma norādes:

Ievērot norādes akumulatora lietošanas instrukcijā un uz akumulatora, kā arī šajā lietošanas instrukcijā.

Valkāt acu aizsarglīdzekļus.

Pasargājiet bērnus no skābes un akumulatora.

Sprādzienbīstamība

Uguns, dzirkstele, atklāta gaisma un smēķēšana ir aizliegta.

Ķīmiskā apdeguma draudi

Pirmā palīdzība

Brīdinājuma norāde

Utilizācija

Neiemetiet akumulatoru atkritumu konteinerā.

Svina akumulatoru drošības norādes

⚠ BĪSTAMI

Uguns un sprādzienbīstamība!

Nelieciet darbarīkus vai ko līdzīgu uz akumulatora. Īssavienojums un sprādzienbīstamība.

Izvairieties no smēķēšanas un atklātas liesmas.

Telpām, kurās tiek veikta akumulatoru uzlāde, jābūt labi vēdinātām, jo uzlādes laikā rodas ļoti sprādzienbīstama gāze.

⚠ BĪSTAMI

Ķīmiskā apdeguma draudi

Rīkojieties uzmanīgi, jo no nehermētiska akumulatora var izplūst sērskābe.

⚠ BĪSTAMI

Savainojumu draudi!

Nekad neļaujiet brūcēm nonākt saskarē ar svinu.

Pēc darba ar akumulatoriem vienmēr notīriet rokas.

⚠ BRĪDINĀJUMS

Vides apdraudējums neatbilstoši utilizējot akumulatoru

Utilizējiet bojātos akumulatorus drošā veidā vai izlietotos (nepieciešamības gadījumā sazinieties ar utilizācijas uzņēmumu vai Kärcher servisu).

Sērskābes noplūdes gadījumā veicamie pasākumi

Svina akumulators nerada draudus, to izmantojot atbilstoši paredzētajam mērķim un ievērojot lietošanas pamācības norādes.

Tomēr ņemiet vērā, ka svina akumulatori satur sērskābi, kas var radīt nopietnus ķīmiskos apdegumus.

1. Izšļakstītu vai no nepietiekami hermētiska akumulatora izplūstošu skābi sasaistiet ar saistvielu, piem., smiltīm. Neļaujiet tai nokļūt kanalizācijā, zemē vai gruntsūdeņos.
2. Skābi neitralizējiet ar kaļķi/sodu un utilizējiet, ievērojot vietējos spēkā esošos noteikumus.
3. Lai utilizētu bojāto akumulatoru, sazinieties ar profesionālu utilizācijas uzņēmumu.
4. Skābes šļakatas acīs vai uz ādas izskalot vai noskalot ar lielu daudzumu tīra ūdens.
5. Pēc tam nekavējoties uzmeklējiet ārstu.
6. Netīru apģērbu izmazgāt ar ūdeni.
7. Nomainīt apģērbu.

Pirms ekspluatācijas uzsākšanas

Izkraušanas norādes

BRĪDINĀJUMS

Negadījumu risks, izkraujot ierīci

Izkraujot ierīci, izmantojiet piemērotu estakādi.

② Brīvgaitas pozīcija slēgta

- Ierīce ir gatava braukšanai

③ Brīvgaitas pozīcija atvērta – Ierīci var pārvietot stumjot

Ierīces pārvietošana bez pašpiedziņas (ierīci var pārvietot stumjot)

1 Lai pārvietotu ierīci, atveriet brīvgaitas sviru.

a Labās puses pārsegu atvāzt uz ārpusi. b Pavilkt brīvgaitas sviru uz ķermeņa pusi (atvērt). c Atlaist stāvbremzi. d Pārstumt ierīci.

Iekārtas pārvietošana ar pašpiedziņu (ierīce ir gatava braukšanai)

1 Pēc ierīces pārvietošanas aizvērt brīvgaitas sviru.

a Izmantot stāvbremzi. b Nospiediet brīvgaitas sviru prom no ķermeņa (aizvērt). c Aizvērt labo pārsegu.

Sānu slotas montāža

Norādījums

Sānu slota(-as) plegādes laikā ar kabelsaiti ir piestiprināta(-as) pie vadītāja sēdekļa.

1. Pirms lietošanas uzsākšanas piestipriniet sānu slotu pie ierīces. Skatiet nodaļu „Sānu slotas nomaiņa“.

Ekspluatācijas uzsākšana

Degvielas uzpilde

⚠ BĪSTAMI

Sprādzienbīstamība, ko rada pāri malām pārlijusi degviela

Veicot degvielas uzpildi, pārliecinieties, lai tā nenonāktu uz karstām virsmām.

⚠ BĪSTAMI

Smēķēšana un atklāta uguns rada sprādzienbīstamību

Veicot degvielas uzpildi, kategoriski aizliegts smēķēt un izmantot atklātu liesmu.

⚠ BRĪDINĀJUMS

Apdraudējums veselībai, ieelpojot izgarojumus

Neveiciet degvielas uzpildi slēgtās telpās.

IEVĒRĪBAI

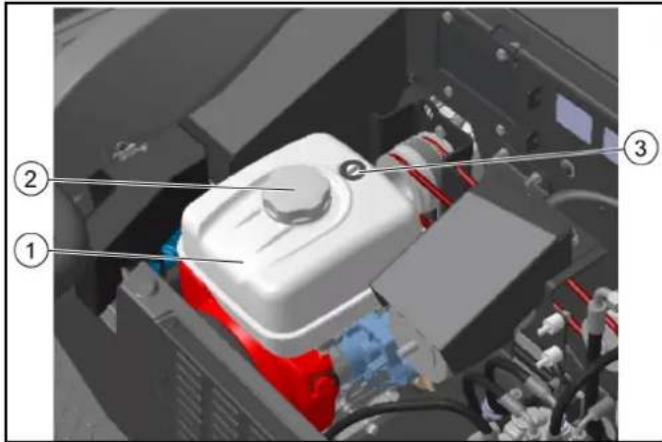

Nepareizas degvielas radīti bojājumu draudi

Uzpildiet tikai piemērotu degvielu, kā norādīts tehniskajos datos.

1. Izslēdziet ierīci (izslēdziet dzinēju).
2. Dzinēja pārsegu atvāzt uz ārpusi.
3. Atvērt tvertnes vāciņu.
4. Uzpildīt degvielu.
5. Noslaucīt visu izlijušo degvielu un aizvērt uzpildes vāciņu.

Vadītāja sēdekļa iestatīšana

⚠BĪSTAMI

Negadījumu risks

Vadītāja sēdekli iestatiet tikai, kad ierīce ir apturēta.

① Vadītāja sēdeklis ② Sēdekļa regulēšanas svira

1. Pavelciet sēdekļa regulēšanas sviru pa labi un pārvietojiet vadītāja sēdekli vēlamajā pozīcijā.
2. Atlaidiet sēdekļa regulēšanas sviru.
3. Pārliecinieties, ka vadītāja sēdeklis ir pareizi nofiksēts, pakustinot to uz priekšu un atpakal.

Degvielas krāna atvēršana/aizvēršana

1 Lai atvērtu vai aizvērtu degvielas krānu, pagrieziet to atbilstošajā virzienā līdz atdurei.

Stāvbremzes aktivizēšana / atlaišana

① Stāvbremzes atbrīvošana ② Stāvbremze

Stāvbremzes aktivizēšana:

1. nospiest stāvbremzi (nofiksējas). Atlaist stāvbremzi:
2. Nospiest atbloķēšanas taustiņu, stāvbremze tiek atlaista.

Darbība

Ierīces (dzinēja) palaišana

Norādījums

Lai iedarbinātu dzinēju, jāaizver dzinēja pārsegs un vadītājam jāapsēžas vadītāja sēdeklī.

1. Atvērt degvielas krānu.
2. Apsēsties uz vadītāja sēdekļa (sēdekļa kontaktslēdzis).
3. Iestatiet programmas izvēles slēdzi pozīcijā "Braukšana".
4. Ievietojiet atslēgu aizdedzes slēdzī un pagrieziet pozīcijā "I - ON", dzinējs sāk darboties.
5. Pie aukstas āra temperatūras: Izmantot droselvārsta sviru.

Braukt ar ierīci

IEVĒRĪBAI

Traumas risks, braucot atpakalgaitā

Braucot atpakalgaitā, nedrīkst būt apdraudējums trešajām personām.

Nepieciešamības gadījumā sniegt instrukcijas.

BRĪDINĀJUMS

Negadījumu risks

Nebrauciet ar paceltu saslaucītā materiāla tvertni.

IEVĒRĪBAI

Piedziņas bojājumu risks!

Pirms katra brauciena pārliecinieties, vai brīvgaitas svira ir aizvērta.

Vienmēr uzmanīgi un lēnām nospiest akseleratora pedāli. Nepārslēdziet pēkšņi no atpakalgaitas uz priekšu vai otrādi.

①Stūre ②Braukt uz priekšu ③Braukt atpakaļ ④Stāvbremze ⑤ Lielo netīrumu vārsts

1. Uzmanīgi izmantojiet akseleratora pedāli.

a Braukšanas ātrumu vienmērīgi regulēt ar akseleratora pedāli. b Izvairieties no pedāļa saraustītas spaidīšanas. c Pielāgojiet braukšanas ātrumu attiecīgajiem apstākļiem.

1. Braukšanas virzienu vadīt ar stūri.
2. Atlaižot akseleratora pedāli, ierīce automātiski bremzē un apstājas.

a Ārkārtas situācijā ieslēdziet arī stāvbremzi.

Slaucīšanas režīms

Slaucīšanas režīma norādes

⚠ BĪSTAMI

Savainošanās draudi strauji bremzējot

Braucot vai veicot tīrīšanas darbus, nepiecelieties no vadītāja sēdekļa (sēdekļa kontaktslēdzis liks ierīcei nekavējoties apturēt).

⚠ BRĪDINĀJUMS

Savainojuma draudi, ko var radīt akmeņi vai šķembas

Atvērta lielo netīrumu vārsta gadījumā pievērsiet vērību personām, dzīvniekiem vai priekšmetiem Jūsu tuvumā (lidojoši akmeņi vai šķembas ir bīstamas).

⚠ UZMANĪBU

lepakojuma lenšu vai līdzīgu priekšmetu darīti bojājumu draudi

Neslaukiet iepakojuma lentes, strikus un līdzīgas lietas (var tikt bojāts slaucīšanas mehānisms).

Nedrīkst pārbraukt objektiem vai valīgiem škēršliem vai tos pārbīdīt.

1. Lai iegūtu optimālu tīrīšanas rezultātu, braukšanas ātrumu pielāgot apstākliem.
2. Slaucīšana ir atlauta tikai ar iebīdītu netīrumu tvertni.

a Ja programmas izvēles slēdzis ir iestatīts uz "Drive", tvertnes aizvars tiek aizvērts automatiski.

b Pārslēdzot programmas izvēles slēdzi uz "Slaucīšana", tvertnes aizvars automātiski atveras un netīrumu tvertne ir gatava savākt netīrumus.

1. Regulāri iztukšojiet netīrumu tvertni. a Ja galvenokārt tika saslaucītas atlūzas (liels saslauku svars), iztukšojiet atkritumu tvertni agrāk.
2. Tīrot virsmas, iestatiet programmas izvēles slēdzi uz "Slaucīšana ar slaucīšanas veltni".
3. Lai notīrītu sānu malas, izmantojiet arī sānu suku, lai to izdarītu, iestatiet programmas izvēles slēdzi pozīcijā “Slaucīšana ar slaucīšanas veltni un sānu slotu”.
4. Fiksētiem škēršlus līdz 6 cm augstumā var lēnām un uzmanīgi pārbraukt pāri.
5. Fiksētus škēršlus virs 6 cm pārbraukt tikai ar piemērotu estakādi.

Slaucīšana ar slaucīšanas veltni un sānu slotām

1. Lai veiktu tīrīšanas darbus, izvēlieties braukšanas virzienu uz priekšu.
2. Virsmas tīrīšanai: Nolaidiet slaucīšanas veltni, programmas slēdzi iestatot pozīcijā "Slaucīšana ar slaucīšanas veltni".
3. Slapjām vai mitrām virsmām: Atveriet slapjās slaucīšanas aizvaru.
4. Tīrīšanai tuvu malai: nolaidiet arī labās puses sānu slotu, programmas izvēles slēdzi iestatot pozīcijā "Slaucīšana ar slaucīšanas veltni un sānu slotu".
5. Lai uzņemtu lielākus priekšmetus (50 mm): Īsi nospiediet rupjo netīrumu aizvara pedāli.
6. Ik pa laikam iztīriet putekļu filtru.

a) Putekļu filtrs regulāri tiek automātiski iztīrīts.

b) Putekļainā vidē papildus nospiediet arī filtra tīrīšanas slēdzi.

Netīrumu tvertnes iztukšošana

Ierīces augstā iztukšošana ļauj saslauku tvertnē esošās saslaucītās vielas iztukšot tieši atkritumu konteinerā (maksimālo izkraušanas augstumu skatiet nodaļā "Tehniskie dati").

⚠ BRĪDINĀJUMS

Traumu gūšanas risks krītošu priekšmetu dēļ!

Paceļot un nolaižot netīrumu tvertni, pastāv risks gūt savainojumus ar priekšmetiem, kas krīt no novietošanas virsmas.

Pirms tvertnes pacelšanas noņemiet no novietošanas virsmas visus priekšmetus, kas nav droši nostiprināti.

⚠ BRĪDINĀJUMS

Traumu gūšanas risks mašīnas apgāšanās gadījumā, iztukšojot netīrumu tvertni!

Netīrumu tvertni iztukšojiet tikai atrodoties uz stingras, līdzenas pamatnes.

Ievērojiet drošu attālumu, veicot iztukšošanu uz kaudzēm un rampām.

⚠ BRĪDINĀJUMS

Savainojumu gūšanas risks, atrodoties netīrumu tvertnes kustības zonā!

Pārliecinieties, ka iztukšošanas laikā netīrumu tvertnes kustības zonā neatrodas cilvēki vai dzīvnieki.

BRĪDINĀJUMS

Traumu gūšanas risks kemeņa daļu saspiešanas vai nogriešanas gadījumā, saskaroties ar netīrumu tvertnes mehānismu!

Nepieskarieties netīrumu tvertnes kustības zonai vai tās iztukšošanas mehānisma sastāvdaļām.

⚠ BRĪDINĀJUMS

Traumu gūšanas risks netīrumu tvertnes noslīdēšanas rezultātā!

Paceltā netīrumu tvertne var pēkšņi noslīdēt un radīt nopietnas traumas, saspiežot un iespiežot.

Neejiet zem nenodrošinātas netīrumu tvertnes.

Pirms paejat zem paceltas netīrumu tvertnes, pareizi nostipriniet pacelto netīrumu tvertni ar tai paredzēto drošības statni.

① Augstās izkraušanas taustiņš

② Saslauku tvertnes slēdža pacelšana / nolaišana

③ Konteinera noslēga slēdža atvēršana/aizvēršana

1. Iestatiet programmas izvēles slēdzi pozīcijā "Braukšana" (netīrumu tvertni var pacelt tikai šajā pozīcijā).
2. Aptuveni novietojiet ierīci.

a Pēc ierīces izslēgšanas pagaidiet vismaz 1 minūti, lai putekļi varētu nosēsties pirms iztukšošanas.

1. Nospiediet un turiet to nospiestu vadības paneļa augstās iztukšošanas taustiņu.
2. Nospiediet saslauku tvertnes slēdzi un paceliet saslauku tvertni.

a Lai to iztukšotu atkritumu tvertnē, pilnībā paceliet netīrumu tvertni un lēnām tuvojieties savākšanas tvertnei. b Lai iztukšotu saslauku tvertni, paceliet to apmēram līdz vidum, līdz tvertnes aizvaru var atvērt (ja iztukšošanas augstums ir pārāk zems, tvertnes aizvara darbība ir bloķēta).

1. Izmantojiet stāvbremzi.
2. Nospiediet tvertnes noslēga slēdzi un iztukšojiet saslauku tvertni.
3. Aizveriet tvertnes noslēgu.
4. Atlaidiet stāvbremzi.
5. Brauciet prom no iztukšošanas vietas.
6. Pilnībā nolaidiet saslauku tvertni.

Ierīces izslēgšana

1 Aizveriet degvielas krānu.

2 Nodrošiniet slaucišanas mašīnas riteņus ar ķīļiem.

3 Nostipriniet slaucišanas mašīnu ar stropēm vai virvēm. Ievērojiet stiprinājuma vietu marķējumus uz pamatnes rāmja (ķēdes simboli).

- Kreisās un labās aizmugures stiprinājuma vietas ir atveres (apmēram ∅ 30 mm) rāmī starp aizmugurējo riteni un saslauku tvertni.

- Priekšpuse ir stiprinājuma zona starp kāju balstu un priekšējo stūres konsoli.

4 Atvienojiet no akumulatora mīnus pola.

5 1 z. noņemiet atslēgu.

Uzglabāšana

UZMANĪBU

Savainojumu un bojājumu draudi

Uzglabājot, ņemiet vērā ierīces svaru.

Papildus ievērojiet dzinēja lietošanas instrukcijā minētās norādes!

1 Novietojiet slaucīšanas mašīnu uz līdzenas virsmas sausā, pret salu drošā vidē. Aizsargājiet pret putekļiem ar brezenta pārsegu.

2 Nodrošiniet slaucīšanas mašīnu pret ripošanu (stāvbremze). 3 Aizveriet degvielas krānu.

4 1 z. noņemiet atslēgu.

5 Atvienojiet akumulatora mīnuspolu, ja slaucīšanas mašīna netiek izmantota ilgāk par 4 nedēļām.

Ierīces iekšpuses tīrīšana

1 Atveriet pārsegu. 2 Ierīci izpūst ar saspiestu gaisu. 3 Notīrīt ierīci ar mitru drānu, kas mērcēta vieglā ziepjūdenī. 4 Aizveriet pārsegu.

Ierīces ārpuses tīrīšana

1 Notīrīt ierīci ar mitru drānu, kas mērcēta vieglā ziepjūdenī.

Apkopes intervāli

Norādījumi

Lai saglabātu tiesības uz garantiju, garantijas darbības laikā visus servisa un apkopes darbus nepieciešams veikt sertificētam klientu servisam atbilstoši pārbaužu kontrollapai (ICL).

• Darba stundu skaitītājs uzrāda apkopes intervālu laiku.
• Klienta / operatora veiktās apkopes un apkopes intervāli ir norādīti nodalā “Klienta veiktā apkope”. Darbs jāveic kvalificētam speciālistam. Nepieciešamības gadījumā jebkurā laikā ir iespējams piesaistīt Kärcher izplatītāju.
• Turpmākie tehniskās apkopes darbi jāveic pilnvarotam klientu servisam saskaņā ar pārbaudes kontrolsarakstu. Lūdzu, savlaicīgi sazinieties ar klientu servisu.

Klienta veikta apkope

Norādījumi

Visus servisa un apkopes darbus nepieciešams veikt kvalificētam speciālistam, nepieciešamības gadījumā jebkurā laikā iespējams piesaistīt Kärcher tirdzniecības speciālistu.

Darbus ar hidrauliku drīkst veikt tikai pilnvarots klientu serviss.

Norādījumi

Aprakstu skatīt nodalā "Apkopes darbi".

- Katru dienu

1 skatiet nodaļu "Drošības pārbaude pirms palaišanas".

- Katru nedēļu

⚠ BRĪDINĀJUMS

Traumu gūšanas risks netīrumu tvertnes noslīdēšanas rezultātā!

Paceltā netīrumu tvertne var pēkšņi noslīdēt un radīt nopietnas traumas, saspiežot un iespiežot.

Neejiet zem nenodrošinātas netīrumu tvertnes.

Pirms paejat zem paceltas netīrumu tvertnes, pareizi nostipriniet pacelto netīrumu tvertni ar tai paredzēto drošības statni.

1 Pārbaudīt kustīgo daļu kustību brīvību.

Norādījums

Pirms visiem apkopes un remonta darbiem ar paceltu netīrumu tvertni, uzstādiet drošības statni, skatīt nodaļu Netīrumu tvertnes drošības statna uzstādīšana / noņemšana.

2 Pārbaudīt blīvplākšņu iestatījumu un nodilumu slaucīšanas zonā. 3 Pārbaudīt saslauku tvertnes noslēga blīvplāksnes (3x) 4 Pārbaudīt, vai slaucīšanas veltnis un sānu slota nav nodiluši. 5 Pārbaudiet putekļu filtru un nepieciešamības gadījumā iztīriet filtra kasti. 6 Pārbaudīt gaisa filtru. 7 Pārbaudīt degvielas un hidrauliskās sistēmas hermētiskumu. 8 Pārbaudīt rāmja spriegumu, nodilumu un funkciju. - Apkope nepieciešama ik pēc 50 darba stundām 1 Notīrīt gaisa filtru (biežāk, ja to lieto puteklainā vidē). - Apkope nepieciešama ik pēc 100 darba stundām 1 Motorellas maiņa (pirmā maiņa pēc 20 darba stundām). 2 Pārbaudīt un nepieciešamības gadījumā iztīrīt aizdedzes sveci. 3 Iztīrīt gaisa filtru. 4 Iztīrīt nosēdināšanas tvertni.

- Apkope nepieciešama ik pēc 300 darba stundām

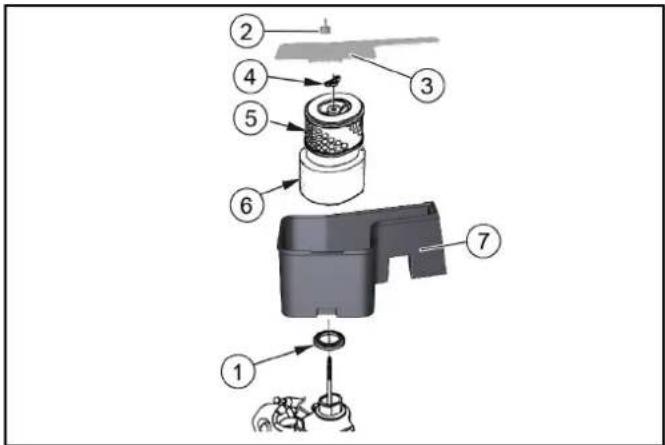

1 Nomainīt gaisa filtru. 2 Notīrīt degvielas filtru. 3 Nomainīt aizdedzes sveci.

- Apkope pēc nodiluma

1 Nomainīt blīvplāksnes. 2 Nomainīt slaucīšanas veltni. 3 Nomainīt sānu slotu.

Klientu dienesta veikta apkope

Norādījums

Lai saglabātu tiesības uz garantiju, garantijas darbības laikā visus servisa un apkopes darbus nepieciešams veikt sertificētam Kärcher klientu dienestam atbilstoši pārbaužu kontrollapai.

• Pirmā inspekcija pēc 20 darba stundām
• Apkope nepieciešama ik pēc 100 darba stundām
• Apkope nepieciešama ik pēc 300 darba stundām

Apkopes darbi

Motorellas līmeņa pārbaude / papildināšana

Eļļas līmeni pārbaudīt, kad ierīce stāv un atrodas horizontāli.

IEVĒRĪBAI

Apdedzināšanās risks

Neaizskariet karstas virsmas, piem., izpūtēju un dzinēju.

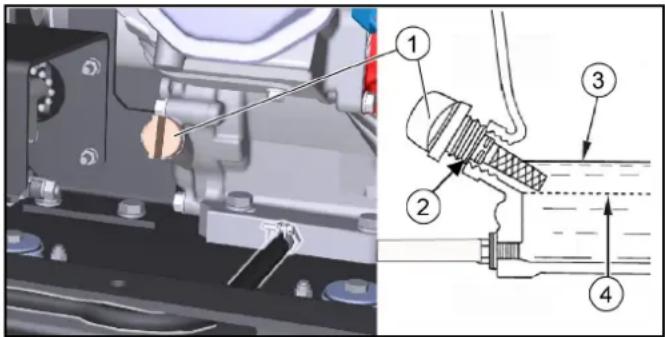

① Eļļas mērīstienītis ② Eļļas papildināšanas atvere ③ augstākais eļļas līmenis (MAX) ④ zemāks eļļas līmenis (MIN)

1. Novietojiet ierīci uz līdzenas virsmas.
2. Ļaujiet dzinējam atdzist.

Pārbaudīt motoreļļas līmeni ne ātrāk kā 5 minūtes pēc dzinēja izslēgšanas.

1. Atvērt labo pārsegu.
2. Izskrūvēt mērstieni un nolasīt eļļas līmeni.

Ja eļļas līmenis atrodas zem MIN, papildināt motoreļļu. Eļļas veidu skatīt nodaļā "Tehniskie dati".

Nepārpildīt, uzpildīt tikai līdz MAX.

1. Ja eļļas līmenis pietiekams, ieskrūvēt mērstieni.
2. Aizvērt pārsegu.

Eļļas maiņa

Nomainīt eļļu, kad motors ir silts, lai eļļa labāk notecētu.

1. Izslēgt dzinēju.
2. Novietot ierīci uz līdzenas virsmas.
3. Nodrošināt piemērotu savākšanas trauku izlietotajai eļļai.
4. Atvērt labo pārsegu (atvāžams).

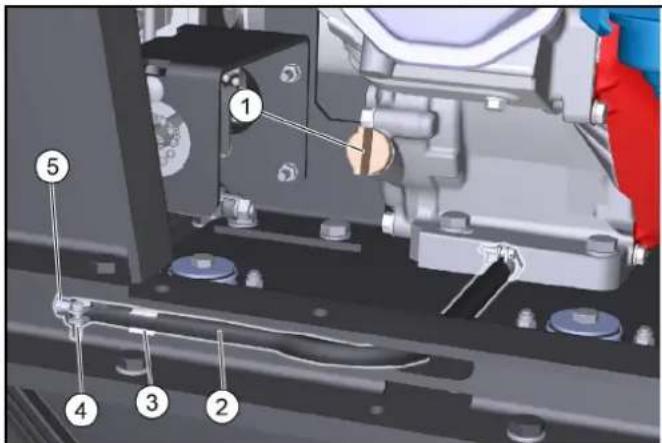

① Eļļas mērstienis / eļļas uzpildes atvere ② Notecināšanas šļūtene ③ Izvades šļūtenes stiprinājums ④ Šļūtenes skava ⑤ Noslēgposms

1. Izskrūvēt eļļas mērstieni.
2. No stiprinājuma izņemt izvades šļūteni.
3. Atvērt izvades šļūtenes skavu un izvilkt noslēgposmu.
4. Eļļu pilnībā notecināt savākšanas traukā.
5. Ievietot noslēgposmu un pievilkt ar šļūtenes skavu.
6. Jauno motoreļļu (skatīt "Tehniskie dati") iepildīt līdz eļļas uzpildes atveres apakšējai malai. 11. Ievietot un pievilkt eļļas mērstieni. 12. Aizvērt pārsegu.
7. Veco eļļu likvidēt videi draudzīgā veidā.

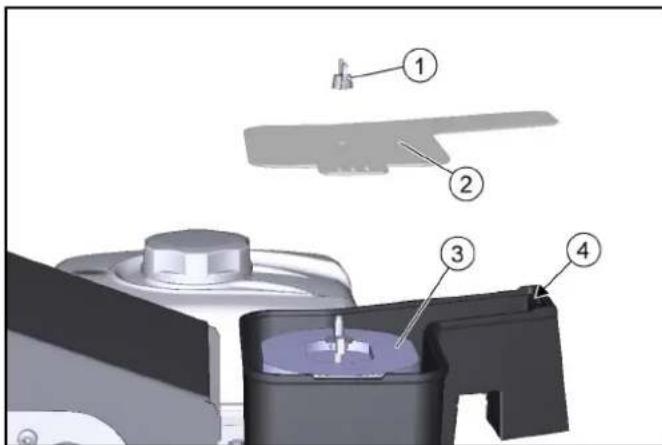

Gaisa filtra pārbaude

1. Noskrūvēt spārnuzgriezni.

1. Noņemt vāku.
2. Pārbaudīt, vai gaisa filtrs nav netīrs, nepieciešamības gadījumā iztīrīt.
3. Vāciņu iebīdīt fiksatorā, pēc tam to uzlikt. Pievērst uzmanību pareizai pozīcijai fiksācijā.
4. Uzlikt un pievilkt spārnuzgriezni.

Gaisa filtra tīrīšana

1. Noskrūvēt vāka spārnuzgriezni.

① Blīves ② Vāka spārnuzgrieznis ③ Vāks ④ Gaisa filtra spārnuzgrieznis ⑤ Papīra filtra ieliktnis ⑥ Putu filtra ieliktnis ⑦ Gaisa filtra korpuss

1. Nonemt vāku.
2. Noskrūvēt gaisa filtra spārnuzgriezni.
3. Nonemt gaisa filtra ieliktni.
4. No papīra filtra ieliktņa nonemt putu filtra ieliktni.
5. Pārbaudīt, vai nav bojāti abi gaisa filtra ieliktņi.
6. Nomainīt bojātos gaisa filtra ieliktņus.
7. Turpmākai lietošanai iztīrīt gaisa filtra ieliktņus.
8. Papīra filtra ieliktni vairākkārt izklapēt uz cietas pamatnes vai izpūst no iekšpuses ar saspiesto gaisu (maks. 0,2 MPa). 10. Putu filtra ieliktni:

a) Tīrīt siltā ziepju šķīdumā. b) Noskalot ar tīru ūdeni. c) Vai tīrīt ar neuzliesmojošu šķīdināšanas līdzekli. d) Ļaujiet nožūt. e) Iegremdēt tīrā motoreļļā. f) Izspiest lieko eļļu.

1. Vāka un gaisa filtra korpusa iekšpusi notīrīt ar mitru drānu. Ievērot, lai dzinējā neiekļūtu netīrumi.
2. Putu filtra ieliktni uzlikt uz papīra filtra ieliktņa. 13. Gaisa filtra ieliktni ievietot gaisa filtra korpusā.
3. Pārliecinieties, lai būtu nodrošināts blīvējums starp gaisa filtra korpusu un dzinēju. 15. Uzlikt un pievilkt gaisa filtra spārnuzgriezni. 16. Uzlikt vāku. 17. Uzlikt un pievilkt vāka spārnuzgriezni.

Nosēdināšanas tvertnes tīrīšana

1. Degvielas krānu pagriezt pozīcijā "OFF".

① Degvielas krāns ② O veida gredzens ③ Nosēdināšanas tvertne 2. Noskrūvēt nosēdināšanas tvertni. 3. Nonemt O veida gredzenu. 4. Nosēdināšanas tvertni tīrīt neuzliesmojošā šķīdināšanas līdzeklī. 5. Rūpīgi nosusināt nosēdināšanas tvertni. 6. Korpusā ievietot O veida gredzenu. 7. Ieskrūvēt un pievilkt nosēdināšanas tvertni. 8. Degvielas krānu pagriezt pozīcijā "ON". 9. Pārliecināties par nosēdināšanas tvertnes pareizu pozīciju. 10. Degvielas krānu pagriezt pozīcijā "OFF".

Pārbaudīt aizdedzes sveci, noregulēt

1. Atvienojiet aizdedzes sveces spraudni.
2. Notīrīt aizdedzes sveces zonu, lai novērstu netīrumu iekļūšanu dzinējā, kad aizdedzes svece tiek noņemta.
3. Ar 13/16" aizdedzes sveces atslēgu izskrūvēt aizdedzes sveci.

① Aizdedzes sveču atslēga ②0,7-0,8 mm ③Blīves ④Aizdedzes svece

1. Nomainīt aizdedzes sveci ar nolietotiem elektrodiem vai bojātu izolatoru.
2. Pārbaudīt aizdedzes sveces elektroda atstatumu. Nepieciešamā vērtība: 0,7 – 0,8 mm.
3. Pārbaudīt, vai nav bojāts aizdedzes sveces blīvējums.

IEVĒRĪBAI

Bojājumu risks

Brīva aizdedzes svece var pārkarst un sabojāt dzinēju. Pārāk cieši pievilkta svece bojā vītnes dzinējā. Ievērojiet turpmākās norādes aizdedzes sveces pievilkšanai.

1. Ar roku uzmanīgi ieskrūvēt aizdedzes sveci. Nenoraut vītni.
2. Aizdedzes sveci ar aizdedzes sveces atslēgu ieskrūvēt līdz atdurei un pievilkt kā norādīts turpmāk.

a Lietotu aizdedzes sveci pievilkt par 1/8 – 1/4 apgriezienu. b Jauno aizdedzes sveci pievilkt par 1/2 apgriezienu.

1. Uzspraust aizdedzes sveces spraudni.

Hidrauliskās eļļas līmeņa pārbaude un hidrauliskās eļļas uzpilde

IEVĒRĪBAI

Hidrauliskās sistēmas bojājumu risks

Uzpildot, pievērsiet uzmanību pilnīgai tīrībai.

Darbus ar hidraulisko sistēmu drīkst veikt tikai pilnvarots klientu serviss.

Attēls bez motora pārsega

① Hidrauliskās eļļas tvertne ② Atgaisošanas vāciņš / uzpildes atvere ③ Hidrauliskās eļļas filtrs

1. Izslēgt ierīci.
2. Atvērt motora pārsegu.
3. Uzpildes hidrauliskās eļļas līmeni pārbaudīt ar aukstu dzinēju.

a Pareizam hidrauliskajam eļļas līmenim ir jābūt starp augšējo (MAX) un apakšējo (MIN) marķējumu.

1. Nepieciešamības gadījumā papildināt hidrauliskās eļļas līmeni.

a Noņemt atgaisošanas vāciņu. b Papildināt hidraulisko eļļu.

Hidrauliskās eļļas veidu skatīt nodaļā "Tehniskie dati".

c Uzlikt atgaisošanas vāciņu.

1. Aizvērt motora pārsegu.

Aizmugurējā riteņa nomaiņa

⚠ BRĪDINĀJUMS

Savainošanās risks

Transportlīdzekli novietot tikai uz stabilas virsmas.

Pārbaudīt pamatnes stabilitāti. Nostiprināt ierīci pret ripošanu ar riteņa ķīli.

Izmantot atbilstošu parasto domkratu.

①Aizmugurējais ritenis ②Riteņa uzgrieznis (4x) ③Atbalsta vietas simbols

1. Ierīci novietot uz līdzenas virsmas.

a Pārbaudīt pamatnes stabilitāti. b Nodrošināt ierīci pret aizripošanu. c Atvērt sānu pārsegu vai motora pārsegu.

1. Novietot domkratu zem rāmja marķētajiem stiprinājuma punktiem.
2. Ar piemērotu darbarīku atlaist riteņu uzgriežņus par apm. 1 apgriezienu.
3. Pacelt ierīci ar domkratu.
4. Izskrūvēt un noņemt riteņu uzgriežņus.
5. Noņemt riteni.
6. Salabot bojāto riteni specializētā darbnīcā vai nomainīt to.
7. Novietot riteni un ieskrūvēt riteņa uzgriežņus līdz atdurei un nedaudz pievilkt.
8. Nolaist ierīci ar domkratu.
9. Sānu pārsega vai motora pārsega aizvēršana
10. Pievilkt riteņa uzgriežņus ar nepieciešamo griezes momentu (56 Nm).

Priekšējā riteņa nomaiņa

1. Sazinieties ar klientu servisu, lai demontētu priekšējo riteni.

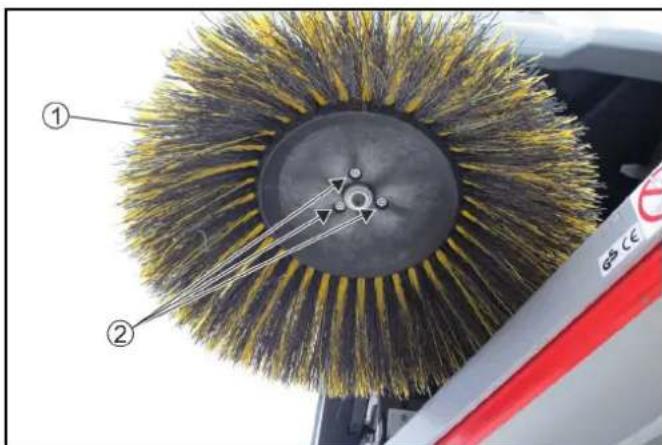

Sānu slotas nomaiņa

Pateicoties sānu slotas peldošajam gultnim, slaucīšanas diapazons automātiski noregulējas, kad sariņi ir nolietoti. Ja tie ir pārāk nolietojušies (saru garums ir aptuveni 10 cm), nomainīt sānu slotu.

1. Izslēgt ierīci.
2. Apakšējā daļā izskrūvējiet 3 skrūves.
3. Noņemiet sānu slotu.
4. Nepieciešamības gadījumā iztīriet turētāju.
5. Uzspraudiet jauno sānu slotu uz līdzņēmējtapas un nofiksējiet ar skrūvēm.

Slaucīšanas veltņa nomaiņa / pārbaude

Slaucīšanas veltņa demontāža

Pateicoties slaucīšanas veltņa peldošajam gultnim, slaucīšanas diapazons automātiski noregulējas, kad sariņi ir nolietoti. Nomainiet, ja tas ir pārāk nodilis (tīrīšanas rezultāts nav apmierinošs).

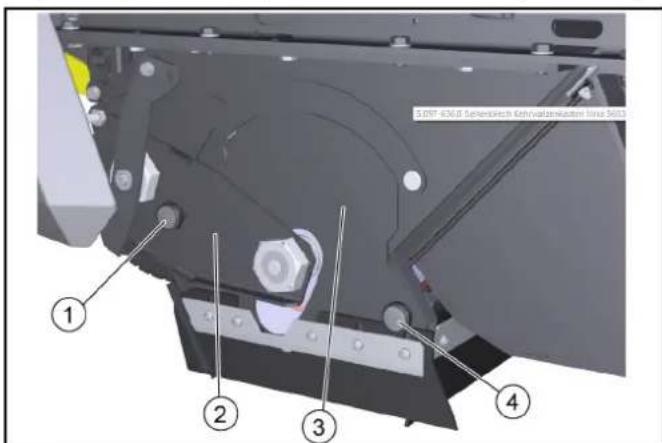

① Skrūve ar rievotu galvu, kreisā puse ② Pamatplāksne ③ Nosegplāksne ④ Skrūve ar rievotu galvu, labā puse

1. Izslēdziet ierīci.
2. Atveriet motora pārsegu.
3. Izskrūvējiet kreiso skrūvi ar rievoto galvu.
4. Izvelciet pamatplāksni.
5. Izskrūvējiet labo skrūvi ar rievoto galvu.
6. Noņemiet nosegplāksni.
7. Izvelciet slaucīšanas veltni.

Slaucīšanas veltņa uzstādīšana

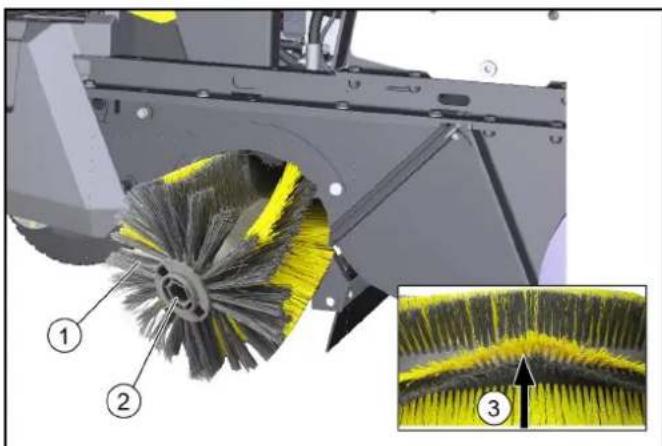

① Slaucīšanas veltnis ② Slaucīšanas veltņa stiprinājums ③ Saru izvietošana uz priekšu braukšanas virzienā

1. Pārbaudiet, vai slaucīšanas veltnis nav nodilis un tajā nav iepinušās lentes.
2. Nepieciešamības gadījumā: uzstādiet jaunu slaucīšanas veltni.
3. Uzstādot, pārliecinieties, ka sariņi ir pareizi izlīdzināti (slaucīšanas veltņa stiprinājumi ir identiski).
4. Apgrieztā secībā uzstādiet nosegplāksni un pamatplāksni.

Blīvplākšņu nomaiņa / iestatīšana

Blīvplāksnes	Iestatišanas vērtības
Sānu blīvplāksnes	Atstatums līdz zemei 0 - 1 mm
Priekšējā blīvplāksne	Atgāzums 10-15 mm
Aizmugurējā blīvplāksne	Atgāzums 5-10 mm

Norādījumi

Priekšējās un aizmugurējās blīvplāksnes atgāzums nosaka blīvējošās malas pārklāšanos uz aizmuguri, braucot virzienā uz priekšu. Pie pareiza iestatījuma sānu blīvplāksnēm ir jābūt atstatumam pret zemi.

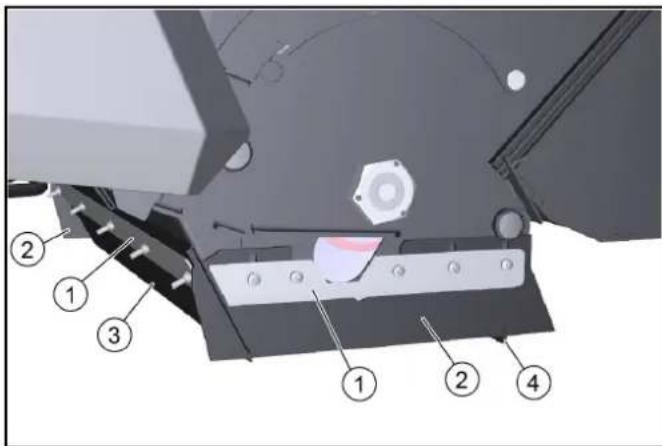

① Stiprinājums ② Sānu blīvplāksne ③ Priekšējā blīvplāksne ④ Aizmugurējā blīvplāksne

1. Atlaidiet blīvplākšņu stiprinājumus.
2. Iestatiet blīvplāksni, iebīdot to garenajos caurumos. Vērtības skatīt tabulā.
3. Ja iestatījumi atbilst, nofiksējiet blīvplāksnes.

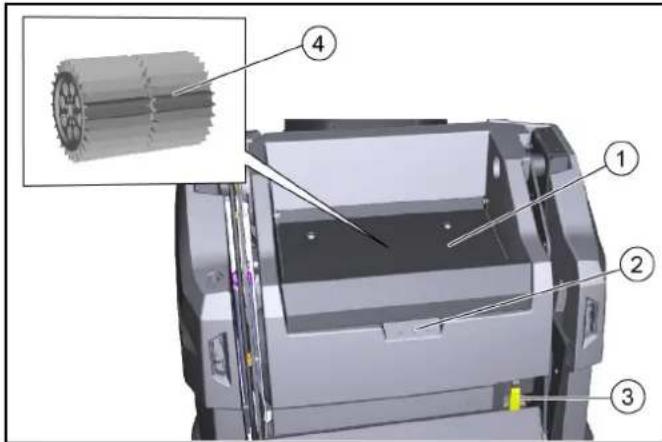

Putekļu filtra pārbaude / nomaiņa

⚠ BĪSTAMI

Putekļu radīts veselības apdraudējums

Strādājot ar filtra ierīci, izmantojiet aizsargmasku un aizsargbrilles. Ievērojiet drošības noteikumus, ap ejoties ar smalkajiem putekļiem.

1. Izslēdziet ierīci.
2. Uzgaidiet vismaz 1 minūti, līdz putekļi nosēžas.
3. Atvāziet padziļinājuma roktura vāku uz augšu.
4. Pārvietojiet putekļu filtra sviru pa labi.
5. Izņemiet putekļu filtru virzienā uz augšu.
6. Nepieciešamības gadījumā: iztīriet putekļu filtru (izsūciet vai uzmanīgi izsitiet) vai ievietojiet jaunu putekļu filtru.

Netīrumu tvertnes drošības statņa uzstādīšana / noņemšana. Uzstādīšana:

1. Novietojiet mašīnu uz stingras, horizontālas pamatnes.
2. Pilnībā paceliet netīrumu tvertni, skatīt nodaļu "Netīrumu tvertnes iztukšošana".
3. Izslēdziet mašīnu, skatīt nodaļu "Ierīces izslēgšana".
4. Atveriet labās puses apšuvumu, skatīt nodaļu "Labās puses pārsega atvēršana/aizvēršana".
5. Noņemiet drošības statni.

a) Izvelciet šķelttapas no bultskrūvēm.

b) Izvelciet bultskrūves un noņemiet drošības statni no sānu balsta.

1. Novietojiet drošības statni starp labās puses sānu balstu un labās puses pacēlāja plecu, kā parādīts attēlā.

a) Ievietojiet bultskrūves paredzētajās atverēs. b) Ievietojiet šķelttapas bultskrūvju urbumos, līdz šķelttapas nofiksējas.

IEVĒRĪBAI

Bojājumu risks!

Netīrumu tvertnes pacelšana vai nolaišana ar uzstādītu drošības statni var radīt bojājumus mašīnai un drošības statnim! Lai nepieļautu netīrumu tvertnes hidraulisko pacelšanu vai nolaišanu, labās puses apšuvumu nav iespējams aizvērt, kad ir uzstādīts drošības statnis. Tādējādi tiek aktivizēts drošības slēgums. Neaizveriet labās puses apšuvumu ar spēku!

Noņemšana:

1. Noņemšana tiek veikta apgrieztā secībā.

Palīdzība traucējumu gadījumā

Mazākus traucējumus ar turpmākā pārskata palīdzību var novērst pašu spēkiem.

Ja novērojat neminētus traucējumus, sazinieties ar klientu apkalpošanas dienestu (servisu)!

⚠BĪSTAMI

Negadījumu un savainošanās draudi, kurus rada neapzināta ierīces kustība

Izslēdziet ierīci pirms visiem kopšanas un apkopes darbiem un izvelciet aizdedzes atslēgu.

⚠BĪSTAMI

Strāvas trieciena bīstamība

Veicot darbus pie elektriskās ierīces, atvienot akumulatoru. Remontdarbus un darbus ar elektriskajām daļām drīkst veikt tikai autorizētā klientu dienestā.

Ierīces drošinātāji

Ja kāda funkcija nedarbojas, pirms paziņošanas klientu servisam varat pārbaudīt ierīces drošinātājus.

⚠ BRĪDINĀJUMS

Nepareizas lietošanas radīti bojājumu draudi

Vadības ierīci vai ierīces komponentus var sabojāt nepareizi ievietoti ierīces drošinātāji!

Nomainiet ierīces drošinātājus tikai pret tāda paša tipa (plakanspailu drošinātāji) un pretestības (A) drošinātājiem. Ierīces drošinātāji atrodas transportlīdzekļa elektroniskajā vadības ierīcē.

Vadības ierīce atrodas zem stūres statņa priekšējā pārsega:

1. Izslēdziet ierīci un nodrošiniet pret aizripošanu.
2. Atvienojiet pieslēgumus no akumulatora mīnus pola.
3. Izskrūvējiet 5 skrūves no priekšējā pārsega.
4. Noņemiet pārsegu.
5. Izmantojot tabulu, identificējiet bojāto ierīces drošinātāju.
6. Nomainiet bojāto ierīces drošinātāju.
7. Uzlieciet pārsegu atpakaļ.
8. Pieslēdziet atpakaļ akumulatora mīnus polu.

Ierīces drošinātāji (pārskats)

A: Drošinātāji elektroniskajā vadības ierīcē

Ierīces drošinātājs	Pretestība (A)	Apzīmējums
F100H	7,5	Atslēgas slēdzis
F102H 7,5 Darba gaiṣma
F103H	7,5	Ūdens sūknis
F104H 3 LED
F105H 7,5 Darba gaiṣma
F106H 3 Blue Spot
F107H 1 Skaitītājs
F109H 5 Dzinēja filtrs
F110H 7,5 Signāltaure
F111H 10 Paceļošie motori
F112H	5	Dzinēja iedarbināša-na
F113H	1	Rotējoša signālu-guns
F114H 1 Iztukšošanas pozīci-		jas sensors
F200H 30 Galvenais drošinā-		tājs
F201H 3 K1 galvenais vārsts
F205H 3 K4 slaucītāji
F207H	3	K6 pārsega atvērša-na
F209H	3	K3 pārsega aizvēr-šana
F212H 3 K5 pacelšana
F213H 3 K2 nolaišana

B: Drošinātāji vadu kūlī (drošinātāju turētājs)

Ierīces drošinātājs	Pretestība (A)	Apzīmējums
F1 (M9) 7,5 Paceļošais motors
F2 (M8) 7,5 Paceļošais motors
F3 (M11) 7,5 Paceļošais motors

Klūda	Novēršana
Dzinējs nedarbojas	Pārbaudīt / uzlādēt startera akumulatoru.Atslēgas slēdzis pozīcijā “I - ON”.Programmas izvēles slēdzis pozīcijā "Braukšana"Pie aukstas āra temperatūras: Izmantot droseļvārsta sviru.Apsēsties uz vadītāja sēdekļa (tiek aktivizēts sēdekļa kontaktslēdzis).Pilnībā aizvērt motora pārsegu un labo pārsegu.Pārbaudīt motoreļļas līmeni, nepieciešamības gadījumā papildināt motoreļļu.Uzpildīdegvielu.Atvērt degvielas krānu.Pārbaudīt aizdedzes sveci.
Dzinējs darbojas neregulāri	Pārbaudīt degvielas tvertnes uzpildes līmeni.Pārbaudīt droseļvārsta sviras pozīciju.Pārbaudīt degvielas sistēmas savienojumus un vadus.Pārbaudīt / notīrīt / nomainīt aizdedzes sveci.Veikt gaisa filtra tīrīšanu / nomaiņu.
Dzinējs darbojas, taču ierīce nebrauc vai brauc ļoti lēni	Atlaist stāvbremzi.Pārbaudīt brīvgaitas sviras pozīciju.Pārbaudīt / papildināt hidrauliskās eļļas tvertnes uzpildes līmeni.Pie mīnusgrādiem un aukstas hidrauliskās eļļas gadījumā: Darbojoties ļaut ierīcei vismaz 3 minūtes uzsildīties.
Dzinējs neizslēdzas (programmas izvēles slēdzis un atslēgas slēdzis ir pozīcijā OFF)	Benzīna dzinējs:a Atvērt motora pārsegu (uzmanīties no rotējošās ķīļsiksnas).b A i z v Ērt degvielas krānu.
Putekļi slaucīšanas laikā / nepietiekama sūkšanas jauda	Iztukšojiet netīrumu tvertni.Pārbaudiet / iztīriet / nomainiet putekļu filtrua Pārbaudiet, vai putekļu filtrs atrodas pareizā pozīcijā.b Notīrīt putekļu filtru, ja tas ir nedaudz nosmērēts.c Nomainiet putekļu filtru, ja tas ir bojāts vai ļoti netīrs.Pārbaudīt blīvplākšņu nodilumu slaucīšanas zonā. Nepieciešamības gadījumā noregulēt vai no-mainīt.Pārbaudīt / nomainīt filtra kastes blīves.Pārbaudīt / nomainīt saslauku tvertnes blīvplāksnes.
Tīrīšanas rezultāts nav ap-mierinošs	Pārbaudīt, vai slaucīšanas veltnis un sānu slota nav nodiluši, nepieciešamības gadījumā nomainīt.Pārbaudīt blīvplākšņu nodilumu, nepieciešamības gadījumā iestatīt / nomainīt.Pārbaudiet lielo netīrumu vārsta funkciju.Aizveriet mitrās tīrīšanas vārstu.Pārbaudīt hidrauliskās eļļas tvertnes uzpildes līmeni.Pārbaudīt hidrauliskās sistēmas hermētiskumu.
Slaucīšanas veltnis / sānu slotas negriežas	Programmas izvēles slēdzi pagriezt uz vēlamo programmu “Slaucīt”.Pārbaudīt hidrauliskās eļļas tvertnes uzpildes līmeni.Pārbaudīt hidrauliskās sistēmas hermētiskumu.Pārbaudīt, vai slaucīšanas veltnī / sānu slotā nav ietinušās lentes.Sazinieties ar klientu apkalpošanas dienestu.
Nedarbojas netīrumu tvert-nes iztukšošana	Saslauku tvertnes (kreisajā un labajā pusē) bīdes aizsardzības skrūve ir nobīdījusies, nomainīt sa-lauzto skrūvi.Sazinieties ar klientu apkalpošanas dienestu.
Labās puses apšuvumu ne-var aizvērt	Netīrumu tvertne ir nofiksēta ar drošības statni. Demontējiet drošības statni, skatīt nodaļu Netīru-mu tvertnes drošības statņa uzstādīšana / noņemšana.

Piederumi / rezerves daļas

Turpmāk (izņēmumu kārtā) dilstošo daļu pārskats vai izvēles papildaprīkojums.

Papildaprīkojums	Apraksts	Pasūt.-Nr.
Sānu slota, standarts	Iekštelpu un āra uzkopšanai 6.9	905-986.0
Sānu slota, mīksta	Smalkajiem putekļiem, iekstelpu un āra uzkopšanaiMitrumizturīga	6.906-133.0
Sānu slota, cieta	Noturīgu netīrumu tīrīšanai ārazonāMitrumizturīga	6.906-065.0
Nezāļu slota	Sānu slota nezāļu likvidēšanai	6.906-065.0
Slaucīšanas veltnis, standarta	Iekštelpu un āra uzkopšanaiNodiluma un mitrumizturīgs	6.905-095.0

Papildaprīkojums	Apraksts	Pasūt.-Nr.
Slaucīšanas velt-nis, mīksts	Smalkajiem putekļiem, iekštelpu un āra uzkopšanaiMitrumizturīga	6.905-190.0
Slaucīšanas velt-nis, ciets	Noturīgu netīrumu tīrīšanai ārazonāMitrumizturīga	6.905-191.0
Putekļu filtrs (apa-ļais filtrs)		6.414-532.0
Blīvplāksne, sānu pa kreisi un pa labi		5.365-078.0
Blīvplāksne, aiz-mugurē		5.365-053.0
Blīvplāksne, priek-šā		5.294-000.0
Sānu slotu uzstā-dīšanas kom-plekts, pa kreisi	To nepieciešams uzstādītklientu dienestam	2.852-912.7
Priekšējais ritenis	Kā rezerve	6.435-120.0
Aizmugurējais rite-nis	Kā rezerve 6 435-291.0

"Home Base" pie-derumi	Apraksts Pasūt.-Nr.
Adapters Stiprināšanai pie "Home Base" sliedes (ierīce)		5.035-488.0
Dubultais ākis	Izmantot tikai savienojumā ar adapteru	6.980-077.0
Tīrīšanas līdzekļa tvertne	Izmantot tikai savienojumā ar adapteru	4.070-006.0
Lielo netīrumu knaibļu komplekts	Lielo netīrumu knaibles, ieskai-tot stiprinājumu pie ierīces	4.035-524.0

Paturētas tiesības uz tehniskajām izmainām. Tehniskie dati

		KM 100/120 R G KM 100/120 R G 2SB
Ierīces veiktspējas dati
Braukšanas ātrum (maks.) km/h 7 7
Darba ātrums (maks.) km/h 7 7
Spēja pārvarēt kāpumu (maks.)	%	18	18
Darba platums bez sānu slotām	mm	730	730
Darba platums ar 1 sānu slotām	mm	1000	1000
Darba platums ar 2 sānu slotām	mm		1280
Teorētiskā jauda uz laukumu
Nosegtā platība bez sānu slotām	m2/h	5110	5110
Nosegtā platība ar 1 sānu slotām	m2/h	7000	7000
Nosegtā platība ar 2 sānu slotām	m2/h		8960
Akumulators
Akumulatora veids		nav nepieciešama ap-kope	nav nepieciešama ap-kope
Akumulatora spriegums	V	12 12
Vides nosacījumi
Vides temperatūra	°C	-5...+40	-5...+40
Gaisa mitrums, bez kondensācijas	%	0...90	0...90
Izmēri un svars
Garums	mm	1660	1660
Platums	mm	1110	1140
Augstums	mm	1355	1355
Pašmasa (transportēšanas svars)	kg	570	570
Pieļaujamā pilnā masa	kg	944	944
Slaucīšanas veltņa platums	mm	730	730
Slaucīšanas veltņa diametrs	mm	285	285
Sānu slotas diametrs	mm	410	410
Netīrumu tvertne
Netīrumu tvertnes tilpums	l (kg)	120	120
Iztukšošanas augstums (maks.)	mm	1520	1520
Filtru un sūkšanas sistēma
Filtra laukums	m2	6	6
Iekšdedzes dzinējs
Dzinēja tips		Honda GX 270	Honda GX 270
Modelis		1 cilindra, 4 taktu	1 cilindra, 4 taktu
Dzinēja tilpums	cm3	270	270
CO2 emisija saskaņā ar ES Regulas 2016/1628 mērījumu metodi (V g/kWh pakāpe)		762	762
dzesēšanas veids		Ar gaisa dzesēšanu	Ar gaisa dzesēšanu
Dzinēja jauda	kW/PS	6,3 / 8,4	6,3 / 8,4
Aizdedzes sveču tips		BPR6ES (NGK)	BPR6ES (NGK)
Degvielas tvertnes tilpums	l	5,3	5,3
Dzinēja apgriezienu skaits	1/min	3600	3600
Ekspluatācijas ilgums ar pilnu degvielas tvertni	h	ca. 3,5KM 100/120 R G	ca. 3,5KM 100/120 R G 2SB
Degviela
Degvielas veids Benzin bleifrei (min. 91		Oktan)	Benzin bleifrei (min. 91 Oktan)
Motorellas tips API SJ API SJ
Motorellas daudzums I 1,1 1,1
Ellas veids SAE 10W30 SAE 10W30
Hidrauliskās ellas tips		Shell Tellos S 3 V 68	Shell Tellos S 3 V 68
Apriepojums
Riepu izmērs, priekšā		300 mm	300 mm
Riepu izmērs, aizmugurē		4.00-8 6PR	4.00-8 6PR
Riepu uzpildes spiediens	MPa (bar)	0,6 (6)	0,6 (6)
Aprēkinātās vērtības saskaņā ar EN 60335-2-72
Roku-plaukstu vibrācijas vērtība	m/s 2	1,9 1,9
Sēdekļa vibrācijas vērtība	m/s 2	0,4 0,4
Trokšņa spiediena līmenis L pA	dB(A)	79	79
Nedrošības faktors	dB(A)	2,5	2,5
Trokšņa intensitātes līmenis L WA + Nedrošības faktors K WA	dB(A)	95	95

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Slaucīšanas-sūkšanas mašīna

Tips: 1.280-xxx.0

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

2014/53/EU (TCU)

Piemērotie valsts standarti

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Trokšņa intensitātes līmenis dB(A)

Izmērīts: 93

Nodrošināts: 95

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

H. Jenner

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.06.2021.

Turinys
