BRUGSANVISNING KM 100120 R G Kärcher

7. Byt dem i så fall.

1. Koble til batteriet og lad det om nødvendig.

Drift Start maskinen (motoren) Merknad For at motoren skal starte, må panseret være lukket og føreren sitte i førersetet.

2. Plasser jekken på de merkede festepunktene på rammen.

5. Skru ut hjulmutrene og ta dem av.

5. Sett den nye sidekosten på medbringeren og fest den med

(holderne til feievalsen er identiske).

1. Parker maskinen på et fast, horisontalt underlag.

2. Koble fra minuspolen på batteriet.

Anvendte samsvarsvurderingsprosesser 2000/14/EF: Vedlegg V Lydeffektnivå dB(A) Målt: 93 Garantert: 95 Undertegnede handler på vegne av og med fullmakt fra styret. Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2021/06/01 Indhold Generelle henvisninger Læs denne originale driftsvejledning inden du benyt- ter apparatet første gang og betjen apparatet i hen- hold til denne. Opbevar den originale driftsvejledning til senere brug eller til efterfølgende ejere. Kontrol af leveringen Meddel straks mangler og transportskader, der registreres ved overdragelse af køretøjet, til din forhandler eller i forretningen. Miljøbeskyttelse Emballagematerialerne kan genbruges. Sørg for at bortskaf- fe emballage miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batteri- er, genopladelige batterier eller olie, der ved forkert håndte- ring eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaf- faldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaer- cher.de/REACH Bortskaffelse af det udtjente køretøj Udtjente køretøjer indeholder værdifulde materialer, der kan gen- bruges. Til bortskaffelsen af dit køretøj anbefaler vi samarbejdet med en affaldshåndteringsvirksomhed. Garanti I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved apparatet udbedres gratis inden for garantifristen, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kunde- servicecenter medbringende kvittering for købet. (Se adressen på bagsiden) Yderligere garantioplysninger (hvis findes) kan findes i service- området på dit lokale Kärcher-websted under "Downloads". Registrerte verdier iht. EN 60335-2-72 Hånd-arm-vibrasjonsverdi m/s

• dB(A) 95 95 KM 100/120 R G KM 100/120 R G 2SB Generelle henvisninger p. 196
• Bestemmelsesmæssig anvendelse p. 197
• Funktion p. 198
• Sikkerhedshenvisninger p. 198
• Beskrivelse af apparatet p. 198
• Inden ibrugtagning p. 200
• Ibrugtagning p. 201
• Drift p. 202
• Transport p. 204
• Opbevaring p. 204
• Pleje og vedligeholdelse p. 204
• Hjælp ved fejl p. 209
• Tilbehør / reservedele p. 211
• Tekniske data p. 212
• EU-overensstemmelseserklæring Dansk 197 Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaer- cher.com. Faregrader FARE ● Henviser til en umiddelbar fare, der medfører alvorlige kvæstel- ser eller død. 몇 ADVARSEL ● Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død. 몇 FORSIGTIG ● Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser. BEMÆRK ● Henviser til en mulig farlig situation, der kan medføre materielle skader. Symboler på maskinen Bestemmelsesmæssig anvendelse Anvend fejemaskinen til rengøring af underlag i erhvervsøjemed. Anvend fejemaskinen til følgende påtænkte anvendelsesområ- der: 1 Parkeringspladser 2 Gangstier 3 Produktionsanlæg 4 Logistikområder 5 Hoteller 6 Detailhandel 7 Lagerområder Anvend udelukkende fejemaskinen iht. angivelserne i denne driftsvejledning. Enhver anvendelse, der går ud over dette, gæl- der som ikke-bestemmelsesmæssig. Producenten er ikke an- svarlig for skader, der måtte opstå som følge deraf, risikoen er alene brugerens. Fejemaskinen må kun anvendes med påbygningssættet StVZO til brug på offentlige veje. Der må ikke foretages ændringer på fejemaskinen. Det er kun tilladt at køre på og rengøre arealer, der er godkendt af virksomheden eller dens befuldmægtigede. Drift i lukkede rum er ikke tilladt. Forudseelig fejlagtig anvendelse Fejl eller opsug aldrig eksplosive væsker, gasser, ufortyndede syrer og opløsningsmidler (f.eks. benzin, farvefortynder, fyrings- olie), de danner eksplosive dampe og blandinger i forbindelse med sugeluften. Fej eller opsug aldrig acetone, ufortyndede syre- og opløsnings- midler, da disse kan angribe og beskadige de materialer, der an- vendes på maskinen. Fej eller opsug aldrig reaktivt metalstøv (f.eks. aluminium, mag- nesium, zink), de danner eksplosive gasser i forbindelse med kraftigt alkaliske eller sure rengøringsmidler. Fej eller opsug ikke brændende eller gloende genstande, der er brandfare. Fej ikke sundhedsfarlige stoffer op. Det er forbudt at opholde sig i fareområder. Drift i eksplosionsfar- lige rum er forbudt. Det er forbudt at medtage ekstra personer. Det er ikke tilladt at skubbe / trække eller transportere genstande med denne maskine. Egnede belægninger til fejning ● Asfalt ● Industrigulv ● Cementgulv ● Beton ● Brosten FARE Fare for forbrændinger på grund af varme overfla- der Lad køretøjet køle af, inden du begynder at arbejde. FARE Brandfare Fej ikke brændende eller gloende genstande op, som f.eks. cigaretter, tændstikker eller lignende. FARE Risiko for ulykke ved tipning Høj tømning må kun udføres på jævn undergrund. 몇 ADVARSEL Risiko for tilskadekomst Risiko for at blive klemt ved eller skære sig på remme, sidekoste, snavsbeholder, motorhjelm. 몇 ADVARSEL Risiko for tilskadekomst Snit- og klemmekader forårsaget af indvendige bevæ- gelige køretøjsdele . Grib ikke ind i maskinåbninger. FARE Ulykkesrisiko på grund af ukorrekt håndtering Læs driftsvejledningen og alle sikkerhedsanvisnin- gerne inden maskinen tages i brug første gang. Parkeringsbremse Dæktryk Løftepunkt for donkraft Fastsurringspunkt Maks. belastning af opbevaringsfladen 20 kg Maks. belastning 150 kg Stilling ON: Kørsel af maskinen ved brug af eget drev Position OFF: Maskinen kan skubbes Påfyldningsåbning hydraulikolietank Pedal grovsnavsklap Vådfejeklap Frigørelse, fastgørelse af støvfilter198 Dansk Funktion Fejemaskinen arbejder iht. overthrow-princippet. p. 213

1. Den roterende sidekost renser hjørner og kanter på fejefladen

og transporterer snavset til fejevalsens bane.

2. Den roterende fejevalse transporterer snavset direkte til

3. Den ophvirvlede støv i snavsbeholderen separeres via et støv-

filter og sugeblæseren udsuger den filtrerede rene luft.

4. Rensning af støvfilteret sker automatisk.

Sikkerhedshenvisninger Sikkerhedsanordninger Sikkerhedsanordninger anvendes til beskyttelse af brugeren og må ikke sættes ud af drift eller omgås. Overhold sikkerhedshenvisningerne i kapitlerne! Motorhjelm/højre beklædning Motorhjelmen og højre beklædning er udstyret med en sikker- hedsanordning. Når motorhjelmen eller beklædningen åbnes, slukkes den kørende forbrændingsmotor. Motoren kan kun startes, når begge er lukket. Tømning af snavsbeholdere Fejevalsen blokeres automatisk, mens snavsbeholderen tøm- mes. Tohåndsbetjening snavsbeholder For at forhindre indgreb i tømningsmekanismen i snavsbeholde- rens drejeområde er det kun muligt at løfte, sænke og tømme af- faldsbeholderen med tohåndsbetjening. Sikringsstiver til snavsbeholder Det er kun tilladt at befinde sig under snavsbeholderen, hvis den er løftet helt og er sikret mod at sænke sig ved hjælp af den dertil beregnede sikringsstiver, som skal være placeret korrekt. Sædekontaktafbryder Sædekontaktafbryderen sikrer, at maskinen kun kan startes, når føreren sidder i førersædet. Sikkerhedsanvisninger til betjeningen 몇 ADVARSEL ● Anvend kun apparatet bestemmelsesmæs- sigt. Tag hensyn til de lokale forhold, og vær ved arbejde med ap- paratet opmærksom på uvedkommende, specielt børn. ● Kontroller maskinen med arbejdsanordningerne for korrekt til- stand og for driftssikkerheden. Hvis tilstanden ikke er korrekt, må maskinen ikke anvendes. ● Vær opmærksom på de pågældende sikkerhedsforskrifter ved anvendelse i farezoner (f.eks. tankstati- oner). Anvend aldrig apparatet i eksplosionsfarlige rum. ● Dette apparat er ikke beregnet til at skulle anvendes af personer med begrænsede fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller mangel på viden. ● Maskinen må kun betje- nes af personer, der er blevet undervist i håndtering af maskinen, eller som har bevist deres evner til at betjene maskinen og ud- trykkeligt har fået anvendelsen heraf til opgave.BEMÆRK ● Be- tjeningspersonen skal inden arbejdets start kontrollere om alle beskyttelsesanordninger er monteret og fungerer. ● Maskinens betjeningsperson er ansvarlig for ulykker med andre personer el- ler deres ejendom.ADVARSEL ●  Sørg for at betjeningspersonen bærer tætsiddende tøj og fast fodtøj. Undgå løstsiddende tøj. ● Børn skal være under opsyn for at sikre, at de ikke leger med maskinen. ● Børn og unge må ikke anvende maskinen.BE- MÆRK ● Kontroller nærområdet inden start (f.eks. børn). Sørg for tilstrækkeligt udsyn!FARE ● Efterlad aldrig maskinen uden opsyn så længe maskinen er ikke sikret mod utilsigtet bevægel- se. Træk altid parkeringsbremsen, før du forlader maskinen.BE- MÆRK ● Tag tændingsnøglen eller KIK (Kärcher Intelligent Key) ud for at forhindre en utilsigtet anvendelse af maskinen.FORSIG- TIG ● Anvend aldrig maskinen i områder, hvor der er mulighed for at blive ramt af nedfaldende genstande.ADVARSEL ● Kig ik- ke direkte ind i lyskilden på maskiner, der er udstyret med en blue-spot-belysning. Sikkerhedsanvisninger til køredriften Obs ● Fortegnelsen over farer for at vælte gør ikke krav på fuld- stændighed.FARE ● Fare for at vælte ved store stigninger og hældninger! Ved kørsel på stigninger og hældninger overholdes de maks. tilladte værdier i de Tekniske data. ● Fare for at vælte ved for stor hældning i siden! Ved kørsel på tværs af kørselsret- ningen overholdes de maks. tilladte værdier i de Tekniske data. ● Fare for at vælte ved ustabil undergrund! Anvend kun denne maskine på fast undergrund. 몇 ADVARSEL ● Fare for ulykker på grund af ikke tilpasset ha- stighed. Kør langsomt i sving. Sikkerhedsinstruktioner for forbrændingsmotorer FARE ● Vær opmærksom på de særlige sikkerhedsanvisnin- ger i motorproducentens driftsvejledning. ● Drift i lukkede rum er ikke tilladt. ● Risiko for forgiftning: Indånd ikke udstødningsgas- ser. ● Udstødningsåbninger må ikke tillukkes. ● Du må ikke læne dig ind over udstødningsåbningen eller røre ved den. ● Vær op- mærksom på motorens efterløbstid, når den slukkes (3-4 sekun- der). Hold dig på afstand af drivområdet inden for dette tidsrum. Pleje og vedligeholdelse 몇 ADVARSEL ● Frakobl batteriet inden arbejde på det elektri- ske anlæg. ● Inden rengøring, vedligeholdelse, udskiftning af de- le og omstilling til en anden funktion, skal maskinen slukkes og tændingsnøglen trækkes ud. 몇 FORSIGTIG ● Istandsættelser må kun gennemføres af god- kendte kundeservicesteder eller af faglært personale inden for dette område, som er fortrolig med alle de relevante sikkerheds- forskrifter. BEMÆRK ● Overhold sikkerhedskontrollen for alle transportable maskiner til erhvervsmæssig brug iht. de lokalt gældende forskrif- ter (f.eks. i Tyskland: VDE 0701). ● Kortslutninger eller andre skader. Apparatet må ikke rengøres med slange- eller højtryks- vandstråle. ● Anvend altid egnede handsker ved arbejde på ma- skinen. Beskrivelse af apparatet Visning af maskinen 1 Højre beklædning (drejelig) 2 Sikringsstiver til snavsbeholder 3 Førersæde (med sædekontakt) 4 Advarselslampe 5 Motorhjelm (drejelig) 6 Knap til løftning/tømning af snavsbeholder 7 Holdeskinne til "Hombase System"Dansk 199 8 Frigørelse af bremse 9 Parkeringsbremse 10 Baghjul 11 Fejevalse med tætningslister 12 Sidekost til venstre* 13 Forhjul 14 Løfte-/sænkepedal til grovsnavsklap 15 Sidekost højre 16 Kørepedal fremad/bagud 17 Sædejusteringshåndtag 18 Betjeningselementer** 19 Rat

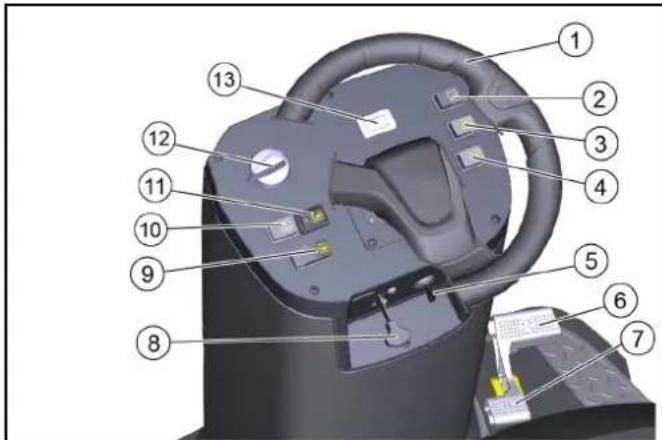

• Kun KM 100/120 R G 2SB ** Vil blive beskrevet nærmere i et senere kapitel Option Følgende udstyr, som ved bestilling allerede er blevet installeret på fabrikken, eller som kan installeres af serviceafdelingen på et senere tidspunkt, vises ikke: 1 Komfortsæde 2Arbejdslys 3StVZO-sæt 4 Blue Spot 5 Førerbeskyttelsestag 6 Sidekost venstre 7 Vandsprøjtesystem 8 Flådestyringsmodul Betjeningselementer 1 Rat 2 Kontakt til arbejdslys (option) 3 Kontakt til advarselslys (option) 4 Horn 5 Nøgleafbryder 6 Kørepedal "Fremad" 7 Kørepedal "Baglæns" 8 Chokerarm 9 Knap til høj tømning 10 Knap til rengøring af støvfilter 11 Kontakt til vandsprøjtesystem (option) 12 Programvælger* 13 Driftstimetæller

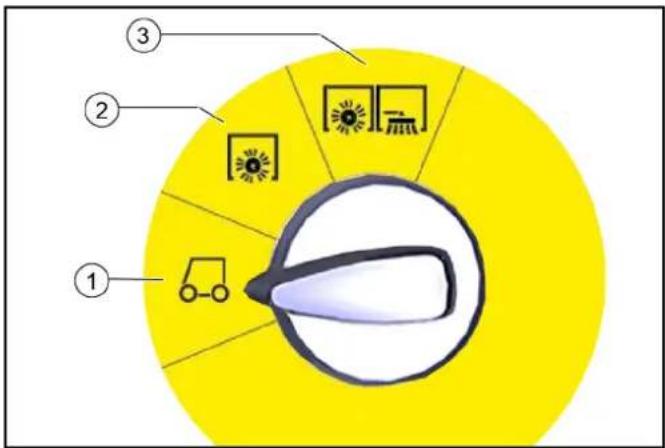

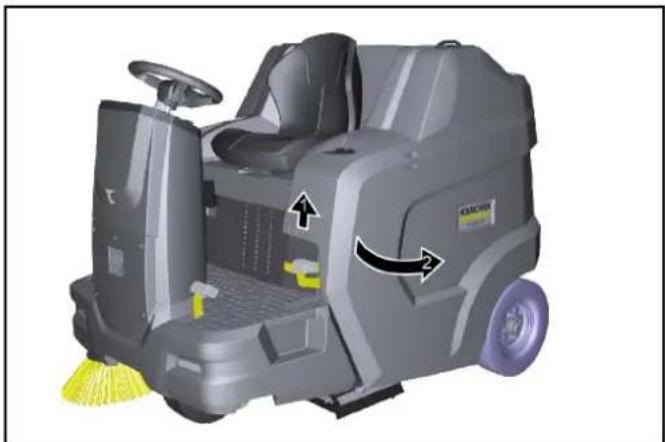

• vil blive beskrevet nærmere i et senere kapitel Programvælger Obs Funktionerne aktiveres kun, når nøgleafbryderen er tændt. 1 Kørsel – Motoren kan startes i denne position – Fejemaskinen kan køres til brugsstedet – Fejevalse og sidekost hæves og slukkes 2 Fejning med fejevalse – Fejevalse sænkes og tændes 3 Fejning med fejevalse, højre og venstre sidekost – Fejevalse, højre og venstre sidekost (valgfrit) sænkes og tændes Beklædninger 몇 ADVARSEL Fejl på grund af åbne beklædninger Beklædninger må kun åbnes, når nøglekontakten står på <0>, og nøglen er trukket ud. Åbning under drift er ikke tilladt. Åbning/lukning af motorhjelm Motorhjelmen skal åbnes ved visse aktiviteter: 1 Påfyldning af brændstof 2 Kontrol af hydraulikolieniveauet og oliepåfyldning 3 Udskiftning af hydraulikoliefilter (må kun udføres af en autoriseret kundeservicemedarbejder) 4 Kontrol/udskiftning af fejevalse 5 Udtagning af batteriet ● Motorhjelmen åbnes ved at holde fast forrest i grebfordybnin- gen, løfte den opad, så løsningen går op, og derefter dreje den til siden. Åbning/lukning af højre beklædning Højre beklædning skal åbnes ved visse aktiviteter: 1 Åbning/lukning af frigear 2 Åbning af brændstofhanen 3 Kontrol af motorolieniveauet og oliepåfyldning 4 Motorolieskift 5 Kontrol/udskiftning af tændrør 6 Rensning/udskiftning af luftfilter200 Dansk ● Motorhjelmen åbnes ved at holde fast forrest i grebfordybnin- gen, løfte den opad, så løsningen går op, og derefter dreje den til siden. Opbevaringsflade Den maksimalt tilladte belastning på opbevaringsfladen er 20 kg. 1 Sørg for, at ladningen er forsvarligt fastgjort. Batterier / opladere BEMÆRK Anvend kun de batterier og opladere, der anbefales af pro- ducenten Udskift kun batterier med den samme batteritype. Tag batteriet ud inden køretøjet bortskaffes, og bortskaf batteriet under overholdelse af de landespecifikke og lokale forskrifter. Symboler advarsler Overhold følgende advarsler ved omgang med batterier: Sikkerhedsinstruktioner vedrørende blybatterier FARE Brand- og eksplosionsfare! Læg ikke værktøj eller lignende på batteriet. Kortslutnings- og eksplosionsfare. Rygning og åben ild skal under alle omstændigheder undgås. Lokaler, hvor batterier oplades, skal være godt ventileret, da der genereres højeksplosiv gas under opladning. FARE Fare for ætsninger Forsigtig ved et utæt batteri på grund af udsivende svovlsyre. FARE Fare for tilskadekomst! Sår må aldrig komme i kontakt med bly. Rengør altid hænder efter arbejde på batterier. 몇 ADVARSEL Miljørisiko på grund af ukorrekt bortskaffelse af batteriet Bortskaf defekte eller brugte batterier på sikker vis (kontakt evt. et renovationsselskab eller Kärcher-servicen). Foranstaltninger ved utilsigtet udslip af batterisyre Ved bestemmelsesmæssig anvendelse og forudsat brugsanvis- ningen følges, udgør blybatterier ikke nogen fare. Vær dog opmærksom på, at blybatterier indeholder svovlsyre, som kan forårsage alvorlige ætsninger.

1. Syre, der er spildt eller sivet ud af et utæt batteri, opfanges

med bindemiddel, f.eks. sand. Syren må ikke komme i kloak- systemet, på jorden eller i søer og vandløb.

2. Neutraliser syre med kalk/soda, og bortskaf den under over-

holdelse af de lokale forskrifter.

4. Syresprøjt i øjet eller på huden skylles med rigeligt rent vand.

5. Opsøg derefter straks en læge.

6. Vask snavset tøj med vand.

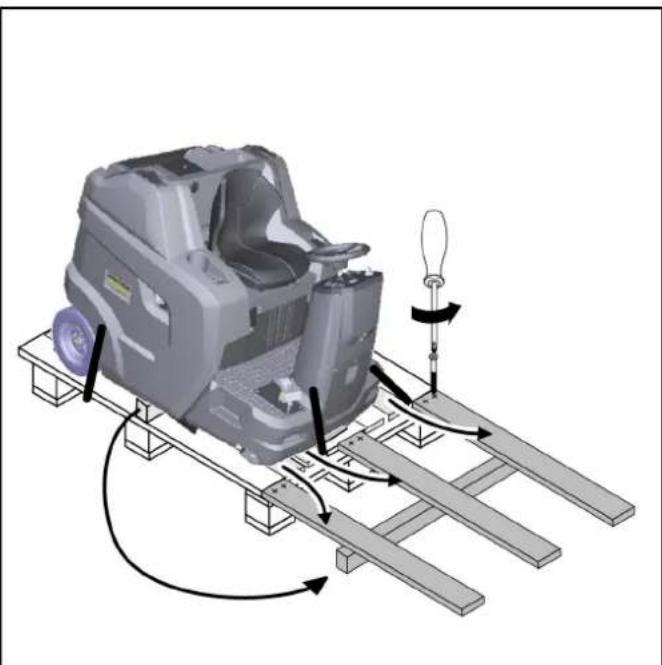

Inden ibrugtagning Aflæsningshenvisninger FARE Fare for ulykker ved aflæsning af maskinen Anvend en egnet rampe ved aflæsning af maskinen. Anvend ikke en gaffeltruck til aflæsning/læsning af maskinen. Vær opmærksom på vægten ved aflæsning / læsning af maski- nen. Se også kapitlet “Tekniske data”. Følg anvisningerne i batteriets brugsanvisning og på batteriet samt i denne driftsvejledning. Bær øjenværn. Hold børn borte fra syre og batteri. Eksplosionsfare Ild, gnister, åbent lys og rygning forbudt. Fare for ætsninger Førstehjælp Advarselsanvisning Bortskaffelse Smid ikke batteriet i skraldespanden.Dansk 201 Figur: Afkørselsrampe

1. Tilslut batteriet, og oplad det om nødvendigt.

2. Brug de vedlagte brædder til at bygge en rampe i henhold til

3. Skær pakketapen af kunststof over, og fjern emballagefolien.

4. Fjern spændebåndsfastgørelsen ved fastgørelsespunkterne.

5. Skru de tre markerede gulvbrædder og det firkanttømmeret af

6. Læg brædderne på kanten af pallen, og placér dem således,

at de ligger foran maskinens hjul. Skru brædderne fast.

7. Placér firkanttømmeret under brædderne som støtte.

8. Fjern træblokkene, der holder hjulene på plads.

9. Deaktiver parkeringsbremsen.

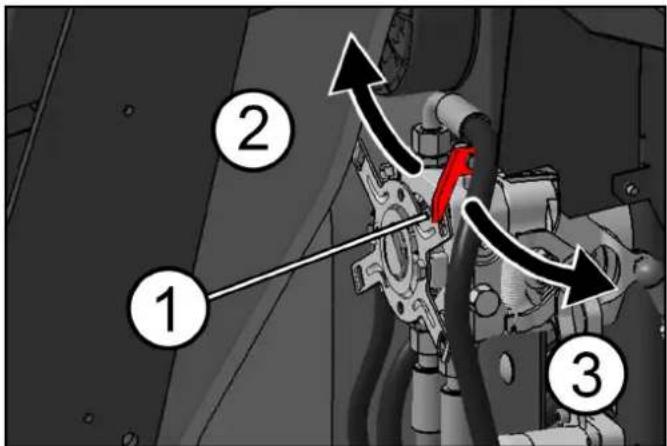

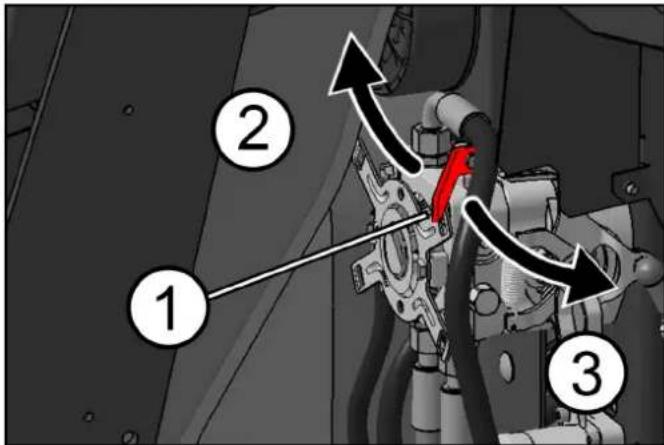

10.Kør forsigtigt maskinen ned af pallen via den dertil egnede rampe (se kapitlet "Flytning af fejemaskinen ved brug af eget drev"), eller skub den ned af pallen (se kapitlet "Flytning af ma- skinen uden brug af eget drev"). Åbning/lukning af frigearsarm FARE Der er fare for ulykker på grund af manglende bremsevirk- ning Maskinen skal sikres mod at rulle væk, inden frigearsarmen akti- veres. 몇 FORSIGTIG Risiko for beskadigelse af det hydrostatiske drev Maskinen må kun skubbes langsomt og over en kort afstand. Maskinen må under ingen omstændigheder bugseres. 1 Frigearsarm, rød 2 Position frigear lukket – Maskinen er køreklar 3 Position frigear åbnet – Maskinen kan flyttes Flytning af maskinen uden brug af eget drev (maskinen kan flyttes) 1 Åbn frigearsarm for at flytte maskinen. a Drej højre beklædning udad. b Træk frigearsarmen mod dig selv (åbnes). c Deaktiver parkeringsbremsen. d Flyt maskinen. Flytning af maskinen ved brug af eget drev (maskinen er køreklar) 1 Efter flytning af maskinen skal frigearsarmen lukkes. a Aktivér parkeringsbremsen. b Skub frigearsarmen væk fra dig selv (lukkes). c Luk højre beklædning. Montering af sidekost Obs Ved levering er sidekosten/sidekostene fastgjort til førersædet med en kabelstrip.

1. Monter sidekost(e) på maskinen, før den tages i brug. Se ka-

pitlet "Udskiftning af sidekost". Ibrugtagning Sikkerhedskontrol inden start BEMÆRK Fare for forbrændinger på grund af varme overflader Hold afstand til den varme motor, udstødning, manifold og hy- drauliske drivmotor. Lad maskinen afkøle inden sikkerhedskontrol. Obs Læs kapitlet "Pleje og vedligeholdelse | Vedligeholdelsesarbej- de", hvis der er oplysninger du mangler.

1. Kontrollér motorhjelms/højre beklædnings sikkerhedsfunkti-

on. a Forbrændingsmotoren må ikke startes, mens motorhjelmen er åben. b Forbrændingsmotoren må ikke startes, mens beklædningen er åben.

2. Kontrollér sædekontaktens funktion.

a Når forbrændingsmotoren kører, skal maskinen slukke, når føreren rejser sig fra førersædet.

3. Kontrollér dæktrykket.

6. Kontrollér fejevalse og sidekost for fremmede genstande og

7. Kontrollér, om kørepedalen kan bevæges let og fungerer påli-

9. Kontrollér brændstoftankens væskestand.

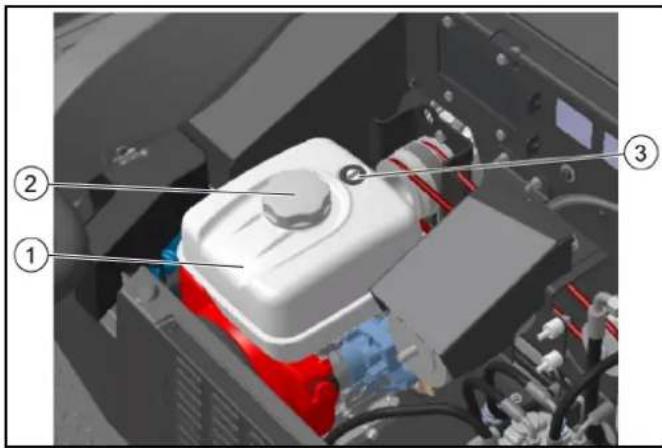

Tankning FARE Eksplosionsfare på grund af udløbende brændstof Sørg for, at der ikke kommer brændstof på varme overflader un- der tankningen. FARE Eksplosionsfare på grund af rygning og åben ild Overhold rygeforbuddet under tankningen, samt forbuddet mod brug af åben ild. 몇 ADVARSEL Sundhedsfare på grund af dampe, der indåndes Tank ikke i lukkede rum. BEMÆRK Fare for beskadigelse på grund af forkert brændstof Påfyld kun egnet brændstof i henhold til de tekniske data.202 Dansk 1 Brændstoftank 2 Tankdæksel 3 Brændstofmåler

4. Påfyld brændstof.

5. Tør spildt brændstof op, og luk tankdækslet.

Indstilling af førersæde FARE Fare for ulykker Indstil kun førersædet, når maskinen er standset. 1 Førersæde 2 Sædejusteringshåndtag

1. Træk sædejusteringshåndtaget til højre, og flyt førersædet til

den ønskede position.

2. Slip sædejusteringshåndtaget.

3. Kontrollér, at førersædet er gået ordentligt i indgreb ved at be-

væge det frem og tilbage. Åbning/lukning af brændstofhane 1 Brændstofhane 1 For at åbne eller lukke brændstofhanen skal du dreje den i den tilsvarende retning indtil anslag. Aktivering/deaktivering af parkeringsbremsen 1 Oplåsning af parkeringsbremsen 2 Parkeringsbremse Aktivering af parkeringsbremsen:

1. Tryk på parkeringsbremsen (går i indgreb).

Deaktivering af parkeringsbremsen:

2. Tryk på oplåsningsknappen, parkeringsbremsen deaktiveres.

Drift Start af maskinen (motor) Obs For at starte motoren skal motorhjelmen være lukket og føreren sidde i førersædet.

1. Åbn brændstofhanen.

2. Tag plads på førersædet (sædekontakt).

3. Sæt programvælgeren på "Kør".

4. Sæt nøglen i nøgleafbryderen, og drej den hen på "I - ON",

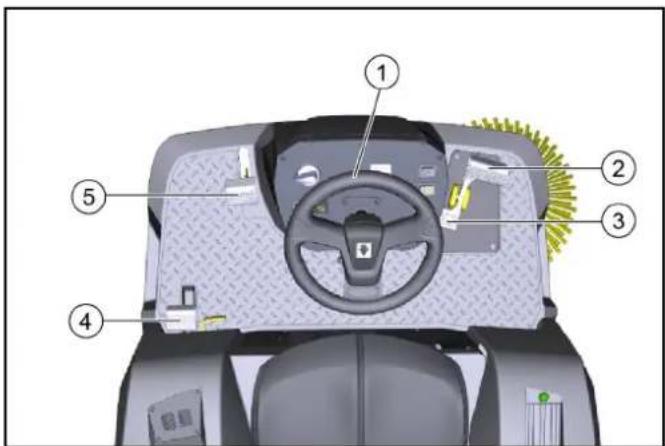

Kørsel af maskinen BEMÆRK Risiko for personskade ved bakning Ved bakning må tredjepart ikke udsættes for fare. Giv om nødvendigt instruktioner. 몇 ADVARSEL Fare for ulykker Kør ikke med hævet snavsbeholder. BEMÆRK Risiko for beskadigelse af drevet! Før hver kørsel skal du sørge for, at frigearsarm er lukket. Træd altid forsigtigt og langsomt på kørepedalen. Skift ikke plud- selig mellem baglæns- og fremadkørsel. 1 Rat 2 Kør frem 3 Kør tilbage 4 Parkeringsbremse 5 GrovsnavsklapDansk 203

1. Træd forsigtigt på kørepedalen.

a Ved hjælp af kørepedalen kan kørehastigheden reguleres trinløst. b Pedalen må ikke bevæges rykvist. c Tilpas kørehastigheden til de respektive forhold.

2. Køreretningen kan styres ved hjælp af rattet.

3. Slip kørepedalen - maskinen bremser og stopper automatisk.

a I nødstilfælde kan parkeringsbremsen også aktiveres. Fejedrift Henvisninger til fejefunktionen FARE Fare for tilskadekomst på grund af pludselig standsning Det er ikke tilladt at rejse sig fra sædet under kørsel eller rengø- ringsarbejde (sædekontakten standser straks maskinen). 몇 ADVARSEL Fare for tilskadekomst på grund af sten eller split Vær opmærksom på personer, dyr eller genstande i nærheden (omkringflyvende sten eller split er farlige) ved åbnet grovsnavs- klap. 몇 FORSIGTIG Risiko for beskadigelse på grund af pakkebånd eller lignen-

Fej ikke pakkebånd, snore eller lignende op (beskadigelse af fe- jemekanikken). Der må ikke køres over eller skubbes genstande eller løse forhin- dringer.

1. For at få et optimalt rengøringsresultat bør kørehastigheden

altid tilpasses de pågældende forhold.

2. Fejning er kun tilladt med snavsbeholderen i indkørt stilling.

a Hvis programvælgeren er indstillet til "Kør", lukkes beholder- klappen automatisk. b Hvis programvælgeren flyttes hen på "Fej", åbnes beholder- klappen automatisk, og snavsbeholderen er klar til at op- samle snavs.

3. Tøm snavsbeholderen med jævne mellemrum.

a Hvis der hovedsageligt er blevet fejet split op (tungt snavs), skal snavsbeholderen tømmes oftere.

4. Ved rengøring af overflader skal programvælgeren indstilles til

"Fejning med fejevalse".

5. Til rengøring af sidekanter kan du desuden anvende sideko-

sten og for at gøre dette skal du indstille programvælgeren til "Fejning med fejevalse og sidekost".

6. Faste forhindringer op til 6 cm høje kan du køre langsomt og

forsigtigt hen over.

7. Faste forhindringer over 6 cm høje bør du kun køre over via en

egnet rampe. Fejning med fejevalse og sidekost

1. Til rengøringsarbejde vælges kørselsretning fremad.

2. Ved overfladerengøring: Sænk fejevalse, og stil programvæl-

geren på "Fejning med fejevalse".

3. Ved våde eller fugtige overflader: Åbn vådfejeklappen.

4. Ved rengøring nær kanter: Sænk ligeledes højre sidekost, og

stil programvælgeren på "Fejning med fejevalse og sidekost".

5. Ved opfejning af større genstande (50 mm): Træd kortvarigt

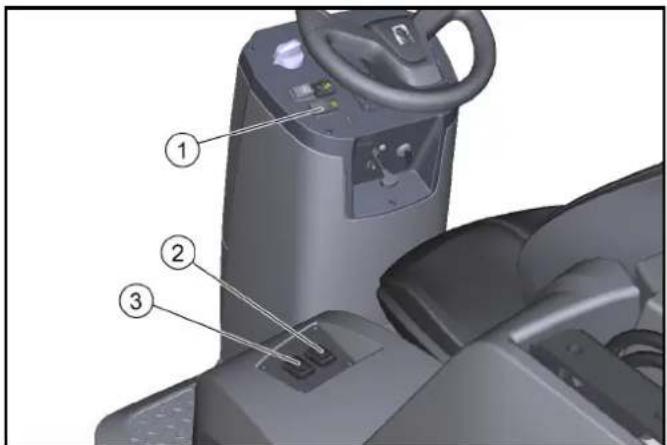

a Støvfilteret renses automatisk med jævne mellemrum. b I støvede omgivelser kan du også trykke på filterrensekon- takten. Tømning af snavsbeholdere Maskinens høj tømnings-funktion gør det muligt at tømme snavs- beholderen direkte i en affaldscontainer (find maksimal aflæs- ningshøjde i kapitlet "Tekniske data"). 몇 ADVARSEL Fare for kvæstelser på grund af nedfaldende genstande! Når snavsbeholderen hæves og sænkes, er der fare for kvæstel- ser på grund af genstande, der falder ned fra opbevaringsfladen. Før du løfter snavsbeholderen, skal du fjerne eventuelle ikke fastgjorte genstande fra opbevaringsfladen. 몇 ADVARSEL Fare for kvæstelser på grund af vipning af maskinen ved tømning af snavsbeholderen! Tøm kun snavsbeholderen på en fast, plan overflade. Overhold sikkerhedsafstanden, når der tømmes på stakke og ramper. 몇 ADVARSEL Fare for kvæstelser, når du opholder dig i det drejelige om- råde af snavsbeholderen! Sørg for, at der ikke er nogen personer eller dyr til stede i det dre- jelige område af snavsbeholderen under tømningsprocessen. 몇 ADVARSEL Fare for kvæstelser på grund af knusning eller afskæring af kropsdele ved indgreb i snavsbeholderens mekanik! Rør ikke ved bevægelsesområdet eller komponenterne i tøm- ningsmekanismen på snavsbeholderen. 몇 ADVARSEL Fare for kvæstelser som følge af sænkning af snavsbeholde- ren! Den løftede snavsbeholder kan sænke sig pludseligt og forårsa- ge alvorlige kvæstelser på grund af knusning og fastklemning. Træd ikke ind under snavsbeholderen, hvis den ikke er sikret. Sørg for at sikre den løftede snavsbeholder korrekt ved hjælp af den dertil beregnede sikringsstiver, før du træder ind under snavsbeholderen. 1 Knap til høj tømning 2 Knap til løftning/sænkning af snavsbeholderen 3 Knap til åbning/lukning af beholderklappen

2. Placer maskinen efter øjemål.

a Når du har slukket for maskinen, skal du vente mindst 1 mi- nut, så støvet kan sætte sig før tømning.

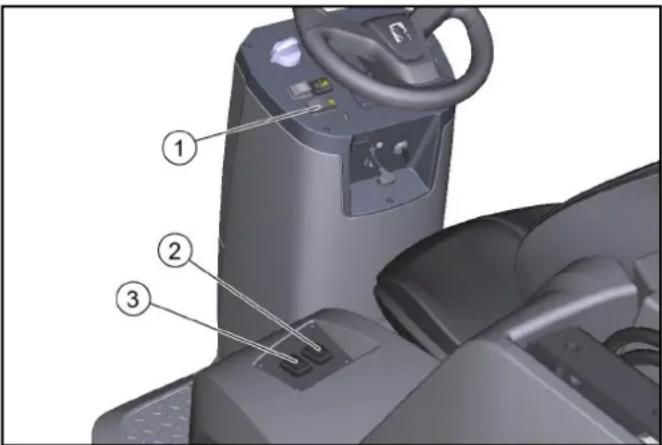

3. Tryk og hold fingeren på knappen for høj tømning på kontrol-

4. Tryk på snavsbeholderkontakten, og hæv snavsbeholderen.

a Ved tømning i en affaldscontainer skal snavsbeholderen hæves så meget som muligt og langsomt køres hen til op- samlingsbeholderen. b Ved tømning på jorden skal snavsbeholderen hæves ca. til midten, indtil beholderklappen kan åbnes (hvis tømnings- højden er for lav, er beholderklappen blokeret).

9. Kør væk fra tømningsstedet.

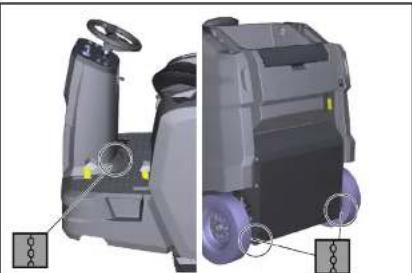

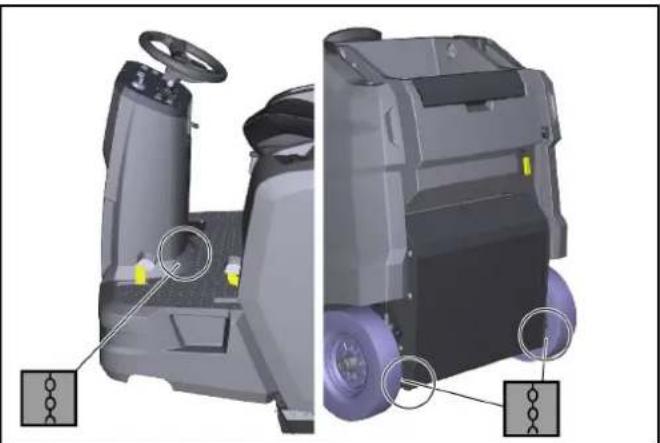

10.Sænk snavsbeholderen så meget som muligt.204 Dansk Slukning af maskinen Når maskinen slukkes, renes støvfilteret automatisk. 1 Stil maskinen på en jævn flade. 2 Drej programvælgeren hen på "Kør". 3 Aktivér parkeringsbremsen. 4 Fjern nøglen fra nøglekontakten. 5 Luk brændstofhanen. Transport FARE Risiko for ulykker under læsning af maskinen Luk altid frigearsarmen ved læsning af maskinen. Først da er dre- vet og parkeringsbremsen klar til drift. Ved både stigende og fal- dende skråninger skal maskinens eget drev altid anvendes. Maskinen må kun læsses op eller af på jævne underlag. Fare for tilskadekomst og beskadigelse Vær opmærksom på maskinens egenvægt (transportvægt), når du transporterer den på anhængere eller andre køretøjer. Maskinen skal sikres mod at glide eller vælte i henhold til gælden- de forskrifter. 1 Luk brændstofhanen. 2 Fastgør fejemaskinens hjul med kiler. 3 Fastgør fejemaskinen med spænderemme eller wirer. Vær opmærksom på markeringerne for fastgørelsesområder på grundrammen (kædesymboler). ● Venstre og højre fastgørelsespunkt udgør rammeboringer (ca. Ø 30 mm) baghjulet og snavsbeholderen. ● Fastgørelsesområdet fortil befinder sig mellem fodstøtten og frontens cylinderkonstruktion. 4 Frakobl batteriets minuspol. 5 Fjern nøglen. Opbevaring 몇 FORSIGTIG Fare for tilskadekomst og beskadigelse Vær opmærksom på maskinens vægt ved oplagringen. Vær ligeledes opmærksom på anvisningerne i motorens driftsvej- ledning. 1 Parkér fejemaskinen på et jævnt underlag i tørre, frostfri omgi- velser. Beskyt maskinen mod støv med en dækpresenning. 2 Sørg for, at fejemaskinen ikke ruller væk (parkeringsbremse). 3 Luk brændstofhanen. 4 Fjern nøglen. 5 Frakobl batteriets minuspol, hvis fejemaskinen ikke bruges i mere end 4 uger. 6 Der skal gå ca. måneder mellem batteriopladninger. Hvis fejemaskinen ikke anvendes i længere tid: 1 Tøm alt brændstof ud af tanken. 2 Skift motorolie. 3 Skru tændrøret ud, og hæld 5 ml frisk motorolie i tændrørshul- let. Kør motoren flere gange uden tændrøret (start ikke). Iskru tændrøret. Pleje og vedligeholdelse BEMÆRK Overhold sikkerhedsanvisningerne vedrørende pleje og vedligeholdelse i begyndelsen af denne driftsvejledning. Rengøring af maskinen BEMÆRK Kortslutninger eller andre skader. Apparatet må ikke rengøres med slange- eller højtryksvandstråle. BEMÆRK Ukorrekt rengøring Risiko for beskadigelse. Der må ikke anvendes skurremidler eller aggressive rengørings- midler. FARE Sundhedsfare på grund af støv Til indvendig rengøring med trykluft. Bær støvmaske og beskyttelsesbriller. Indvendig rengøring af maskinen 1 Åbn beklædninger. 2 Blæs maskinen ren med trykluft. 3 Rengør maskinen med en fugtig klud, der er gennemvædet med mildt sæbevand. 4 Luk beklædningerne. Rengøring af maskinen udvendigt 1 Rengør maskinen med en fugtig klud, der er gennemvædet med mildt sæbevand. Vedligeholdelsesintervaller Obs For at bevare garantikrav skal alt service- og vedligeholdelsesar- bejde gennemføres af den autoriserede kundeservice i henhold til inspektionstjeklisten inden for garantitiden. ● Driftstimetælleren angiver tidspunkterne for vedligeholdelses- intervallerne. ● Intervallerne for service- og vedligeholdelsesarbejde foretaget af kunden/operatøren er anført i kapitlet "Vedligeholdelse fore- taget af kunden". Arbejdet skal udføres af en kvalificeret fag- uddannet medarbejder. Der kan altid søges hjælp hos en Kärcher-specialforretning om nødvendigt. ● Yderligere vedligeholdelsesarbejde skal udføres af en autori- seret kundeservicemedarbejder i overensstemmelse med in- spektionstjeklisten. Kontakt kundeservice i tide. Vedligeholdelse foretaget af kunden Obs Alt service- og vedligeholdelsesarbejde skal udføres af en kvali- ficeret faguddannet medarbejder, ved behov kan der altid søges hjælp hos en Kärcher-specialforretning. Arbejde med hydraulik må kun udføres af en autoriseret kunde- servicemedarbejder. Obs Beskrivelser se kapitlet "Vedligeholdelsesarbejde". ● Dagligt 1 se kapitlet "Sikkerhedskontrol inden start". ● Ugentligt 몇 ADVARSEL Fare for kvæstelser som følge af sænkning af snavsbeholde- ren! Den løftede snavsbeholder kan sænke sig pludseligt og forårsa- ge alvorlige kvæstelser på grund af knusning og fastklemning. Træd ikke ind under snavsbeholderen, hvis den ikke er sikret. Sørg for at sikre den løftede snavsbeholder korrekt ved hjælp af den dertil beregnede sikringsstiver, før du træder ind under snavsbeholderen. 1 Kontrollér bevægelige dele for let gang.Dansk 205 Obs Sørg for at montere sikringsstiveren inden alle vedligeholdelses- og reparationsarbejder, hvor snavsbeholderen skal løftes, se ka- pitel Montering/afmontering af sikringsstiver til snavsbeholder. 2 Kontrollér tætningslister i fejeområdet for indstilling og slid. 3 Kontrollér tætningslisterne på snavsbeholderens beholderklap (3x) 4 Kontrollér fejevalse og sidekost for slid. 5 Kontrollér støvfiltret, og rens eventuelt filterkassen. 6 Kontrollér luftfilteret. 7 Kontrollér brændstof- og hydrauliksystemerne for lækager. 8 Kontrollér remmenes spænding, slid og funktion. ● Service for hver 50 driftstimer 1 Rengør luftfilteret (oftere ved drift i støvede omgivelser). ● Service for hver 100 driftstimer 1 Motorolieskift (første udskiftning efter 20 driftstimer). 2 Kontrollér og rengør tændrøret. 3 Rengør luftfilteret. 4 Rengør bundfældningsbeholderen ● Service for hver 300 driftstimer 1 Udskift luftfilter. 2 Rengør brændstoffilteret. 3 Udskift tændrøret. ● Vedligeholdelse efter slid 1 Udskift tætningslister. 2 Udskift fejevalsen. 3 Udskift sidekosten. Vedligeholdelse foretaget af kundeservicen Obs For at bevare garantikrav skal alt service- og vedligeholdelsesar- bejde gennemføres af den autoriserede Kärcher-kundeservice iht. inspektionstjeklisten under garantitiden. ● Første inspektion efter 20 timers drift ● Service for hver 100 driftstimer ● Service for hver 300 driftstimer Vedligeholdelsesarbejde Kontrol af motorolieniveauet og oliepåfyldning Kontrollér oliestanden, mens maskinen parkeret og står vandret. BEMÆRK Fare for forbrændinger Rør ikke ved varme overflader, herunder motor og udstødning. 1 Oliemålepind 2 Oliepåfyldningsåbning 3 øvre oliestand (MAX) 4 nedre oliestand (MIN)

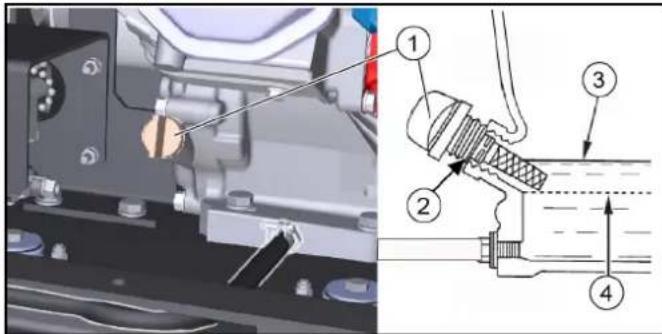

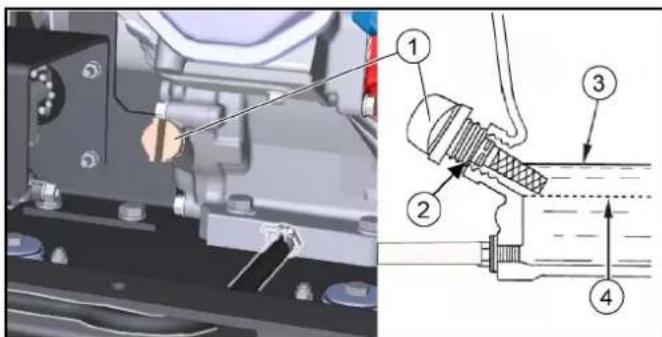

1. Stil maskinen på en jævn flade.

2. Lad motoren afkøle.

a Kontrollér motoroliestanden tidligst 5 minutter, efter motoren er slukket.

3. Åbn højre beklædning.

5. Skru oliemålepinden i, hvis oliestanden er korrekt.

6. Luk beklædningen.

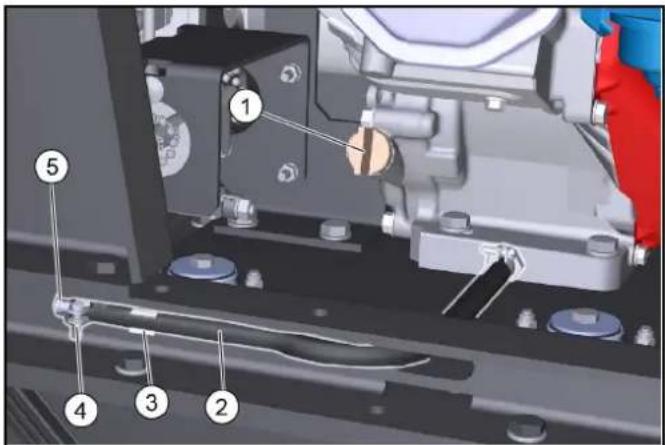

Olieskift Skift olien, når motoren er varm, så olien bedre kan løbe ud.

2. Stil maskinen på en jævn flade.

3. Henstil en egnet opsamlingsbeholder til den brugte olie.

4. Åbn højre beklædning (drej).

1 Oliemålepind/oliepåfyldningsåbning 2 Aftømningsslange 3 Holder til aftapningsslange 4 Slangeklemme 5 Låsestykke

5. Drej oliemålepinden ud.

6. Tag aftapningsslangen ud af holderen.

7. Åbn spændebåndet på afløbsslangen, og træk låsestykket ud.

8. Lad al olien løbe ud af opsamlingsbeholderen.

9. Isæt låsestykket, og fastgør spændebåndet.

10.Påfyld ny motorolie (se "Tekniske data") op til underkanten på oliepåfyldningsåbningen. 11.Sæt oliemålepinden i, og drej den fast. 12.Luk beklædningen. 13.Sørg for at bortskaffe spildolien miljømæssigt korrekt. Kontrol af luftfilteret

3. Kontrollér luftfilteret for snavs, og rengør om nødvendigt.

4. Skub dækslet ind i fikseringen, og sæt det på.

a Sørg for, at placeringen i fikseringen i korrekt.

5. Sæt vingemøtrikken på, og spænd den fast.206 Dansk

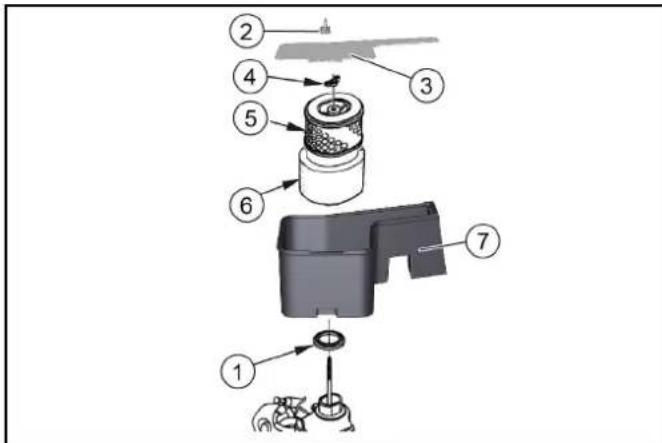

Rengøring af luftfilteret

5. Tag skumfilterindsatsen af papirfilterindsatsen.

6. Kontrollér begge luftfilterindsatser for beskadigelser.

7. Udskift beskadigede luftfilterindsatser.

8. Rengør luftfilterindsatserne, hvis de anvendes igen.

9. Bank papirfilterindsatsen ud nogle gange mod en hård gen-

stand eller blæs den igennem med trykluft indefra (maks. 0,2 MPa). 10.Skumfilterindsatsen: a Rengøres i varmt sæbevand. b Skylles med rent vand. c Eller rengøres med et ikke-antændeligt opløsningsmiddel. d Lad det tørre. e Dybbes i ren motorolie. f Overskydende olie presses ud. 11.Tør den indvendige side af dækslet og luftfilterhuset af med en fugtig klud. Undgå, at der kommer snavs ind i motoren. 12.Sæt skumfilterindsatsen på papirfilterindsatsen. 13.Sæt luftfilterindsatsen ind i luftfilterhuset. 14.Sørg for, at pakningen mellem luftfilterhuset og motoren er på plads. 15.Sæt vingemøtrikken på luftfilteret, og spænd den fast. 16.Sæt dækslet på. 17.Sæt vingemøtrikken på dækslet, og spænd den fast. Rengøring af bundfældningsbeholderen

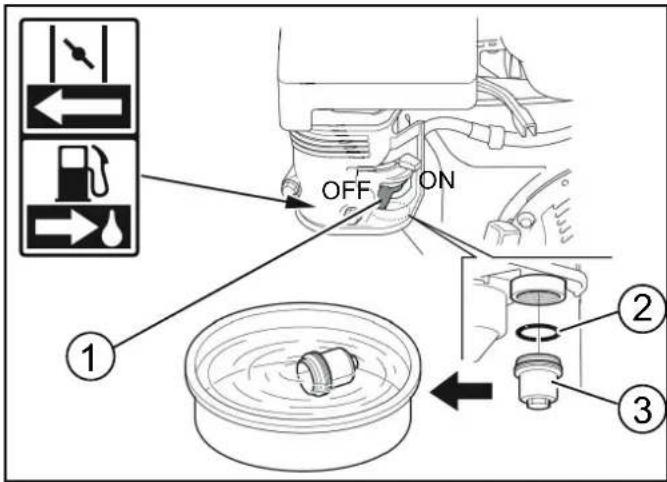

1. Indstil brændstofhanen på OFF.

1 Brændstofhane 2 O-ring 3 Bundfældningsbeholder

2. Skru bundfældningsbeholderen af.

4. Rengør bundfældningsbeholderen med et ikke-antændeligt

5. Tør bundfældningsbeholderen grundigt af.

6. Sæt O-ringen ind i huset.

7. Skru bundfældningsbeholderen i, og spænd den fast.

8. Indstil brændstofhanen på ON.

9. Kontroller, at bundfældningsbeholderen er skruet fast.

10.Indstil brændstofhanen på OFF. Kontrol, indstilling af tændrøret

1. Træk tændrørsstikket af.

2. Rengør området omkring tændrøret, så der ikke kommer

snavs ind i motoren, når tændrøret er fjernet.

3. Skru tændrøret ud med en 13/16" tændrørsnøgle.

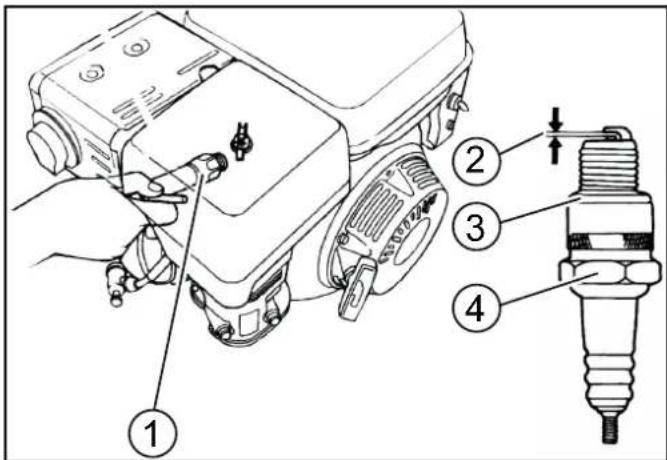

1 Tændrørsnøgle 2 0,7...0,8 mm 3 Pakning 4 Tændrør

4. Udskift tændrør med slidte elektroder eller revnet isoleringsle-

5. Kontroller elektrodeafstanden på tændrøret. Nom. værdi

6. Kontroller pakningen på tændrøret for beskadigelse.

BEMÆRK Risiko for beskadigelse Et løstsiddende tændrør kan blive overophedet og beskadige motoren. Hvis tændrøret strammes for hårdt, bliver gevindet i mo- toren beskadiget.

4Dansk 207 Overhold følgende anvisninger, når du spænder tændrøret fast.

7. Skru tændrøret forsigtigt i med hånden. Undgå at skrue det

8. Skru tændrøret helt i med tændrørsnøglen, og spænd det fast

på følgende måde. a Spænd et brugt tændrør fast med 1/8...1/4 omdrejning. b Spænd et nyt tændrør fast med 1/2 omdrejning.

9. Sæt tændrørsstikket på.

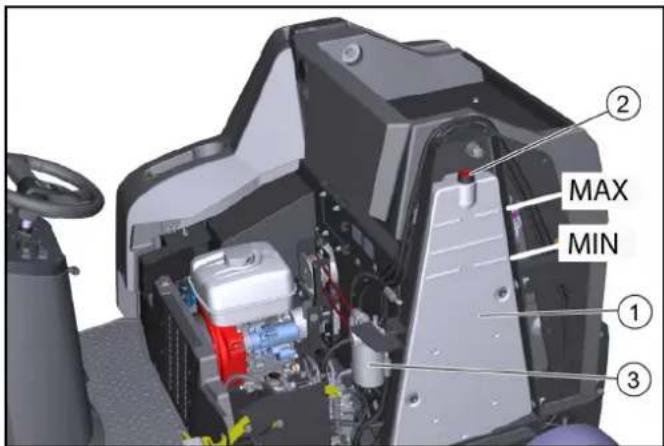

Kontrol af hydraulikolieniveau og påfyldning af hydraulikolie BEMÆRK Risiko for skader på hydrauliksystemet Ved påfyldning skal området holdes fuldkommen rent. Arbejde på hydrauliksystemet må kun udføres af en autoriseret kundeservicemedarbejder. Figur uden motorhjelm 1 Hydraulikolietank 2 Ånderørsdæksel/påfyldningsåbning 3 Hydraulikoliefilter

a Hydraulikolieniveauet er korrekt, når det ligger mellem den øverste ("MAX") og den nederste markering ("MIN").

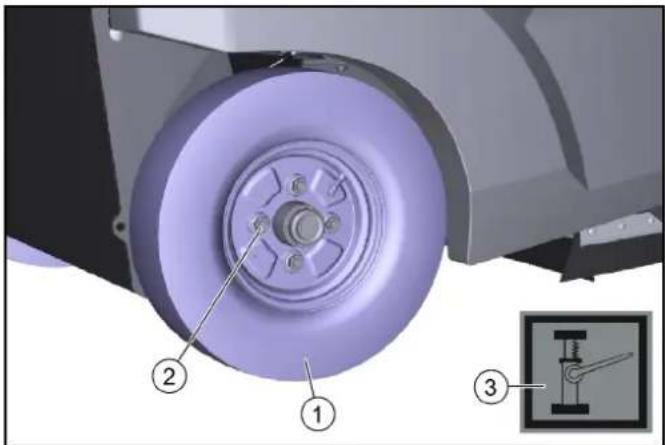

Udskiftning af baghjul 몇 ADVARSEL Risiko for tilskadekomst Køretøjet bør altid parkeres på et stabilt underlag. Kontrollér, om undergrunden er stabil. Derudover skal maskinen sikres mod at rulle væk ved hjælp af stopklodser. Anvend en egnet almindelig donkraft.

1. Stil maskinen på en jævn flade.

a Sørg for, at undergrunden er stabil. b Fastgør maskinen, så den ikke ruller væk. c Åbn sidebeklædningen eller motorhjelmen.

2. Anbring donkraften dér, hvor løftepunktet er markeret på ram-

3. Løsn hjulmøtrikkerne ca. 1 omdrejning med egnet værktøj.

7. Få det defekte hjul repareret på et autoriseret værksted, eller

8. Anbring hjulet, skru hjulmøtrikkerne så langt ind, som muligt,

9. Sænk maskinen ved hjælp af donkraften.

10.Luk sidebeklædningen eller motorhjelmen. 11.Stram hjulmøtrikkerne med det krævede tilspændingsmoment (56 Nm). Udskiftning af forhjul

1. Kontakt kundeservice, hvis forhjulet skal afmonteres.

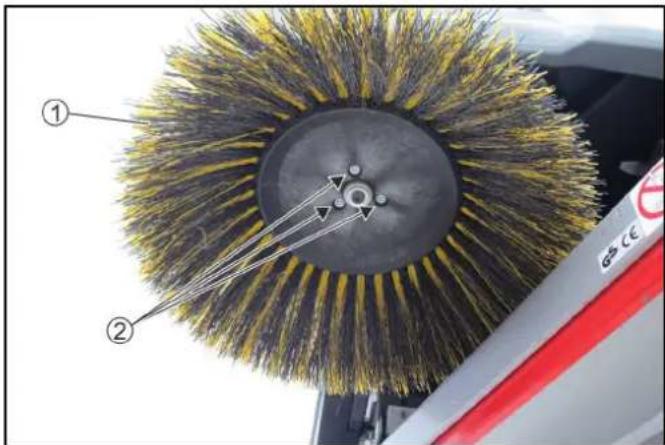

Udskiftning af sidekost Ved hjælp af sidekostens svømmende lejring justeres fejemøn- steret automatisk i overensstemmelse med børsternes slidtage. Hvis de bliver for slidte (børstelængde ca. 10 cm), skal sideko- sten udskiftes. 1 Sidekost 2 Skruer

4. Rengør holderen ved behov.

5. Sæt ny sidekost på medbringer og fastgør med skruer.208 Dansk

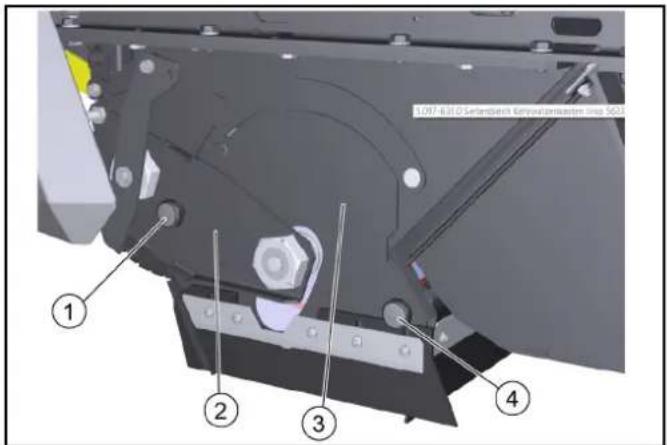

Udskiftning / kontrol af fejevalse Afmontering af fejevalse Ved hjælp af fejevalsens svømmende lejring justeres fejemøn- steret automatisk i overensstemmelse med børsternes slidtage. Hvis de bliver for slidte (rengøringsresultatet er ikke tilfredsstillen- de), skal de udskiftes. 1 Fingermøtrik, venstre 2 Lejeplade 3 Afdækningsplade 4 Fingermøtrik, højre

4. Træk lejepladen ud.

5. Skru højre fingermøtrik ud.

6. Træk afdækningspladen af.

7. Træk fejevalsen ud.

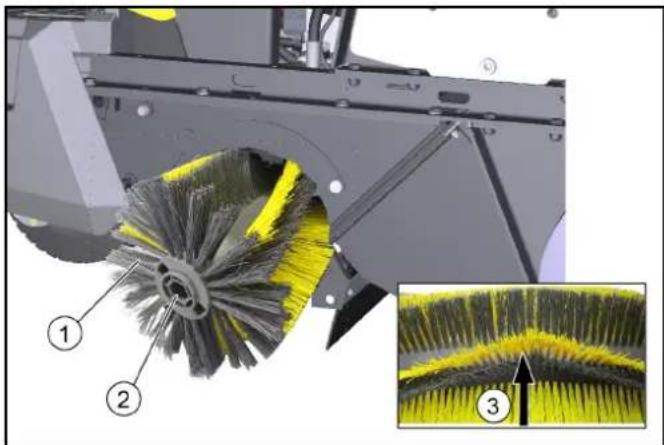

Montering af fejevalse 1 Fejevalse 2 Fejevalseholder 3 Placering af børsterne fremad i kørselsretningen

rekt (fejevalseholderne er identiske).

4. Monter afdækningspladen og lejepladen i omvendt rækkeføl-

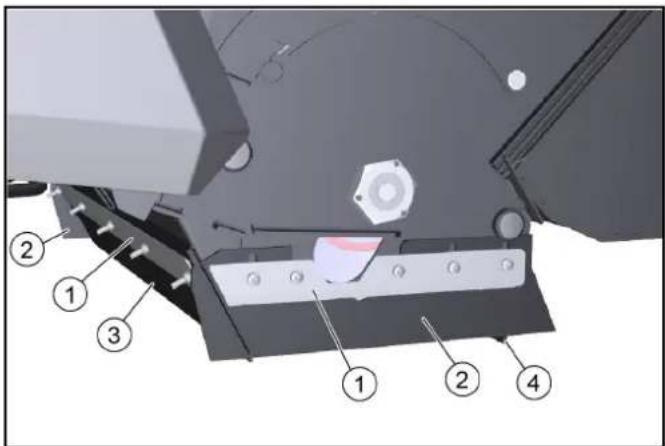

ge. Udskiftning/indstilling af tætningslister Obs Efterløbet for den forreste og bageste tætningsliste definerer tæt- ningslæbens omlægning bagud ved kørsel fremad. Tætningslisterne i siden skal ved den rigtige indstilling have en afstand til gulvet. 1 Fastgørelse 2 Tætningsliste i siden 3 Forreste tætningsliste 4 Bageste tætningsliste

1. Løsn tætningslisternes fastgørelse.

2. Indstil tætningslisten ved at flytte i langhullerne.

a Værdier se i tabellen.

3. Passer indstillingerne, fastgør tætningslisterne.

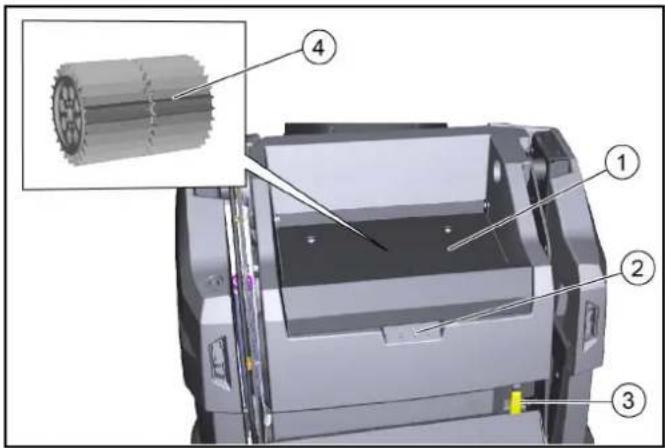

Kontrol/udskiftning af støvfilter FARE Sundhedsfare på grund af støv Anvend en støvmaske og beskyttelsesbriller ved arbejde på filter- anlægget. Overhold sikkerhedsforskrifterne ved omgang med finstøv. 1 Afdækning 2 Grebfordybning 3 Støvfilterarm 4 Støvfilter (rundfilter)

2. Vent mindst 1 minut, til støvet har sat sig.

3. Drej afdækningen opad ved hjælp af grebfordybningen.

4. Skub støvfilterarmen mod højre.

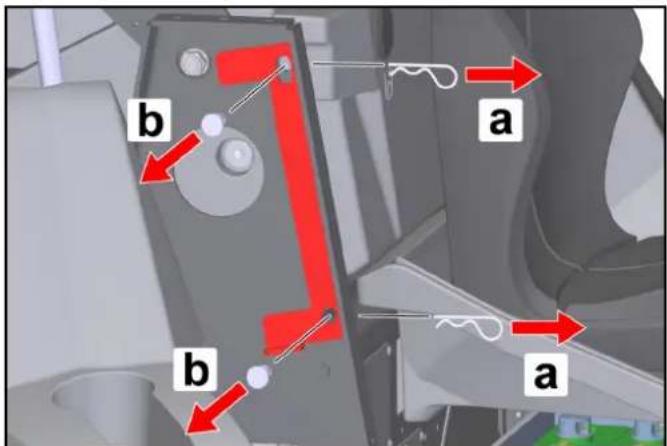

eller isæt et nyt støvfilter. Montering/afmontering af sikringsstiver til snavsbeholder Montering:

dere. Tætningslister Indstillingsværdier Tætningslister i siden Afstand til gulvet 0 - 1 mm Forreste tætningsliste Efterløb 10-15 mm Bageste tætningsliste Efterløb 5-10 mmDansk 209

3. Sluk for maskinen, se kapitel Slukning af maskinen.

4. Åbn den højre beklædning, se kapitel Åbning/lukning af højre

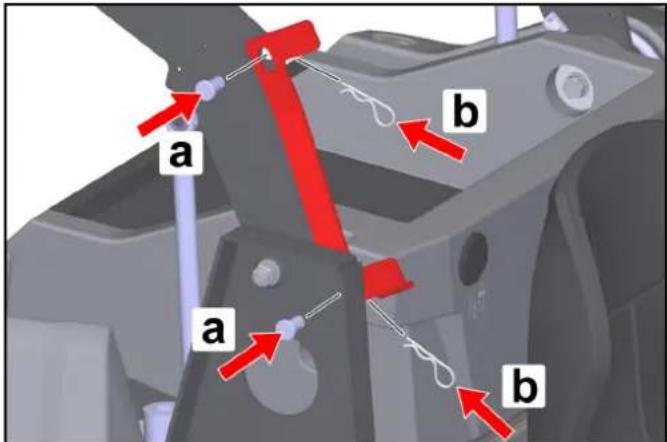

5. Tag sikringsstiveren af.

a Træk låsesplitterne ud af boltene. b Træk boltene ud, og tag sikringsstiveren på vangen af.

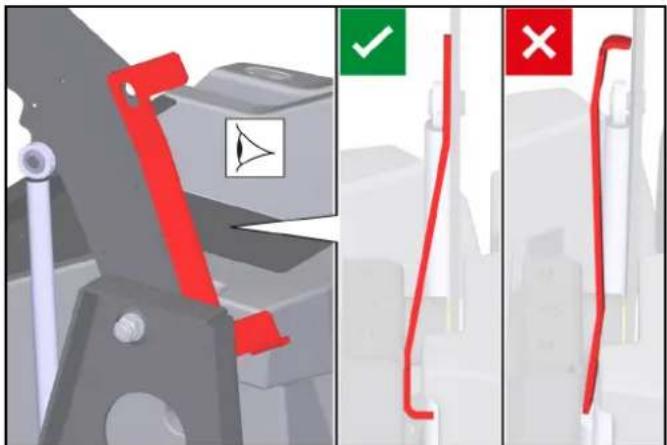

6. Placer sikringsstiveren som vist mellem højre vange og højre

a Sæt boltene i hullerne. b Sæt låsesplitterne i boltenes huller, så låsesplitterne klikker på plads. BEMÆRK Fare for beskadigelse! Hvis snavsbeholderen løftes eller sænkes, mens sikringsstiveren er monteret, vil det forårsage skader på maskinen og sikringssti- veren! For at forhindre hydraulisk løftning eller sænkning af snavsbeholderen er det ikke muligt at lukke den højre beklæd- ning, når sikringsstiveren er monteret. Derved er sikkerhedsaf- bryderen aktiv. Den højre beklædning må ikke lukkes med magt! Afmontering:

8. Afmonteringen sker i omvendt rækkefølge.

Hjælp ved fejl Mindre fejl kan du selv afhjælpe ved hjælp af følgende oversigt. Ved alle fejl, der ikke er anført, kontaktes kundeservice (service)! FARE Risiko for ulykker og personskader på grund af utilsigtet be- vægelse af køretøjet Sluk altid køretøjet, og træk tændingsnøglen ud, inden der udfø- res pleje- og vedligeholdelsesarbejde. FARE Fare for elektrisk stød Frakobl batteriet inden arbejde på elektriske komponenter. Reparationsarbejde og arbejde på elektriske komponenter må kun gennemføres af den autoriserede kundeservice. Maskinsikringer Hvis en funktion svigter, kan du kontrollere maskinens sikringer, før du kontakter kundeservice. 몇 ADVARSEL Risiko for beskadigelse på grund af forkert håndtering Styringen eller maskinkomponenterne kan blive beskadiget på grund af forkert indsatte maskinsikringer! Udskift kun maskinsikringer med sikringer af samme konstruktion (fladstikssikring) og værdi (A) Maskinsikringerne befinder sig på køretøjets elektroniske styring. Styringen er monteret under ratstammens forreste afdækning:

3. Skru de 5 skruer ud på den forreste afdækning.

4. Fjern afdækningen.

5. Identificér den defekte maskinsikring ved hjælp af tabellen.

6. Udskift den defekte maskinsikring.

7. Anbring afdækningen igen.

8. Tilslut igen batteriets minuspol.210 Dansk

Maskinsikringer (oversigt) A: Sikringer på den elektroniske styring B: Sikringer i kabeltræet (sikringsholder) Maskinsikring Værdi (A) Betegnelse F100H 7,5 Nøgleafbryder F102H 7,5 Arbejdslys F103H 7,5 Vandpumpe

F105H 7,5 Arbejdslys F106H 3 Blue Spot F107H 1 Tæller F109H 5 Filtermotor F110H 7,5 Signalhorn F111H 10 Løftemotorer F112H 5 Motor start F113H 1 Roterende advar- selslampe F114H 1 Positionsføler tøm- ning F200H 30 Hovedsikring F201H 3 K1 Hovedventil F205H 3 K4 Fejeenheder F207H 3 K6 Åbning klap F209H 3 K3 Lukning klap F212H 3 K5 Løft F213H 3 K2 Sænkning Maskinsikring Værdi (A) Betegnelse F1 (M9) 7,5 Løftemotor F2 (M8) 7,5 Løftemotor F3 (M11) 7,5 Løftemotor Fejl Afhjælpning Motoren starter ikke Kontrollér/oplad startbatteri. Sæt nøglekontakt på "I - ON". Sæt programvælger på "Kør" Ved kolde udetemperaturer: Anvend chokerarmen. Tag plads på førersædet (sædekontakten aktiveres). Luk motorhjelmen og højre beklædning helt. Kontrollér motorolieniveauet, påfyld motorolie om nødvendigt. Påfyld brændstof. Åbn brændstofhanen. Kontrollér tændrøret. Motoren kører uregelmæs- sigt Kontrollér brændstoftankens væskestand. Kontrollér chokerarmens position. Kontrollér brændstofsystemets forbindelser og ledninger. Kontrollér/rengør/udskift tændrør. Rengør/udskift luftfilteret. Motoren kører, men maski- nen kører ikke eller kun lang- somt Deaktiver parkeringsbremsen. Kontrollér positionen fra frigearsarmen. Kontrollér hydraulikolietankens væskestand, påfyld olie om nødvendigt. Ved minusgrader og kold hydraulikolie: Lad maskinen køre varm i mindst 3 minutter. Motoren slukker ikke (pro- gramvælger og nøglekontakt er i OFF-position) Benzinmotor: a Åbn motorhjelmen (pas på den roterende kilerem). b Luk brændstofhanen. Støv ved fejning / utilstrække- lig sugekapacitet Tøm snavsbeholderen. Kontrollér / rengør / udskift støvfilter. a Kontrollér, at støvfiltret sidder korrekt. b Rens støvfiltret ved lette tilsmudsninger. c Udskift støvfiltret ved beskadigelse eller kraftigt snavs. Kontrollér tætningslister i fejeområdet for slid. Efterjuster eller udskift om nødvendigt. Kontrollér/udskift pakningerne på filterboksen. Kontrollér/udskift tætningslister på snavsbeholderen.Dansk 211 Tilbehør / reservedele Efterfølgende (i uddrag) en oversigt over sliddele eller tilbehør, der fås som ekstraudstyr. Rengøringsresultat ikke til- fredsstillende Kontrollér fejevalse og sidekost for slid, udskift ved behov. Kontrollér tætningslister for slid, indstil / udskift ved behov. Kontrollér grovsnavsklappens funktion. Luk vådfejeklappen. Kontrollér hydraulikolietankens væskestand. Kontrollér hydrauliksystemet for tæthed. Fejevalse / sidekost drejer ik-

Drej programvælgeren hen på det ønskede program "Fej". Kontrollér hydraulikolietankens niveau. Kontrollér hydrauliksystemet for tæthed. Kontrollér fejevalse / sidekost for indrullede bånd. Kontakt kundeservice. Tømning af snavsbeholder fungerer ikke Forskydningsskruen på snavsbeholderen er blevet forskudt (til venstre og højre), udskift den øde- lagte skrue. Kontakt kundeservice. Den højre beklædning kan ik- ke lukkes Snavsbeholderen er sikret med sikringsstiveren. Afmonter sikringsstiveren, se kapitel Montering/ afmontering af sikringsstiver til snavsbeholder. Fejl Afhjælpning Tilbehør Beskrivelse Bestillings- nr. Sidekost, standard Til indvendige og udvendige flader 6.905-986.0 Sidekost, blød Til finstøv, på indvendige og udvendige flader Vådfast 6.906-133.0 Sidekost, hård Til fjernelse af fastsiddende snavs, i udeområdet Vådfast 6.906-065.0 Ukrudtskost Sidekost til fjernelse af ukrudt 6.906-065.0 Fejevalse, stan- dard Til indvendige og udvendige flader Slid- og vådfast 6.905-095.0 Fejevalse, blød Til finstøv, på indvendige og udvendige flader Vådfast 6.905-190.0 Fejevalse, hård Til fjernelse af fastsiddende snavs, i udeområdet Vådfast 6.905-191.0 Støvfilter (rundfil- ter) 6.414-532.0 Tætningsliste, i si- den venstre og højre 5.365-078.0 Tætningsliste, bagved 5.365-053.0 Tætningsliste, for-

/h 8960 Batteri Batteritype vedligeholdelsesfrit vedligeholdelsesfrit Batterispænding V 12 12 Omgivelsesbetingelser Omgivelsestemperatur °C -5...+40 -5...+40 Luftfugtighed, ikke duggende % 0...90 0...90 Mål og vægt Længde mm 1660 1660 Bredde mm 1110 1140 Højde mm 1355 1355 Egenvægt (transportvægt) kg 570 570 Tilladt samlet vægt kg 944 944 Bredde fejevalse mm 730 730 Diameter fejevalse mm 285 285 Diameter sidekost mm 410 410 Snavsbeholder Volumen snavsbeholder l (kg) 120 120 Aflæsningshøjde (maks.) mm 1520 1520 Filter og sugesystem Filterareal m

C02-emission i henhold til målemetoder i EU-forordning 2016/1628 (trin V) g/kWh 762 762 Køletype luftkølet luftkølet Motorydelse kW/PS 6,3 / 8,4 6,3 / 8,4 Tændrørstype BPR6ES (NGK) BPR6ES (NGK) Indhold brændstoftank l 5,3 5,3 Motoromdrejningstal 1/min 3600 3600 Driftstid ved fuld tank h ca. 3,5 ca. 3,5 Drivmidler Brændstoftype Benzin bleifrei (min. 91 Oktan) Benzin bleifrei (min. 91 Oktan) Motorolietype API SJ API SJ Motoroliemængde l 1,1 1,1 Olietype SAE 10W30 SAE 10W30 Hydraulikolietype Shell Tellos S 3 V 68 Shell Tellos S 3 V 68 Dæk Dækstørrelse, foran ø 300 mm ø 300 mm Dækstørrelse, bagved 4.00-8 6PR 4.00-8 6PR Dæktryk MPa (bar) 0,6 (6) 0,6 (6)Eesti 213 Der tages forbehold for tekniske ændringer. EU-overensstemmelseserklæring Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Fejesugemaskine Type: 1.280-xxx.0 Relevante EU-direktiver 2006/42/EF (+2009/127/EF) 2014/30/EU 2000/14/EF 2014/53/EU (TCU) Anvendte harmoniserede standarder EN 60335-1 EN 60335-2-72 EN 55012: 2007 + A1: 2009 EN 62233: 2008 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Anvendte nationale standarder

1,9 1,9 Sæde-vibrationsværdi m/s
