Produkttype	Vådsuger og støvsuger
Mærke	Kärcher
Model	IVR-L 65/24-2
Mål (L x B x H)	718 x 526 x 1251 mm
Driftsvægt	47 kg
Strømforsyning	220-240 V, 50-60 Hz, 2400 W, 16 A
Beskyttelsestype	Klasse I
Beholderkapacitet	65 L
Luftstrøm	2 x 74 l/s
Undertryk	23 kPa (230 mbar)
Nominel slangestørrelse	DN50
Antal motorer	2
Lydtrykniveau	67 dB(A)
Hånd-arm vibration	< 2,5 m/s²
Tilsigtet anvendelse	Industriel og professionel (hoteller, skoler, hospitaler osv.)
Opsugede væsker	Olieholdige, kølesmøremidler, brændbare væsker (flamme >55°C)
Opsugede faste stoffer	Grove støv, spåner
Vedligeholdelse	Skyl regelmæssigt, tør, skift filter, tøm beholder
Reservedele	Originale Kärcher tilbehør (www.karcher.com)
Sikkerhed	Parkeringsbremse, nødstop, regnbeskyttelse, potentialudligning
Garanti	Ifølge landets betingelser, dele og arbejde med forbehold
Maks. omgivelsestemperatur	+40 °C

Ofte stillede spørgsmål - IVR-L 65/24-2 Kärcher

Hvilke typer væsker kan jeg suge med Kärcher IVR-L 65/24-2 ?

Du kan suge olieholdige væsker, kølesmøremidler og brændbare væsker med et flamme over 55 °C. Sug ikke antændelige væsker (flamme <55 °C) eller blandinger af brændbart støv med væsker.

Kan jeg suge fint støv med denne støvsuger ?

Nej, apparatet er ikke designet til opsugning af fint støv. Det er beregnet til opsugning af groft støv, spåner og grove snavs.

Hvordan tømmer jeg væskebeholderen ?

Sluk for apparatet og tag stikket ud. Kør det til et bortskaffelsesanlæg. Afbryd tømmeslangen fra hurtigkoblingen, hold den over en opsamlingsbeholder og tøm indholdet. Bortskaf eller genbrug indholdet i henhold til lokale retningslinjer.

Hvad er beholderens kapacitet ?

Beholderen har en kapacitet på 65 liter.

Hvordan udskifter jeg filteret ?

Sluk for apparatet og tag stikket ud. Fjern sugehovedet, løsn spænderingene, fjern den lille afbøjningsplade og derefter det brugte filter. Isæt det nye filter og sørg for, at det er korrekt placeret, og saml derefter delene igen.

Apparatet starter ikke, hvad gør jeg ?

Kontroller netspændingen, stikkontakten, sikringen, strømkablet og stikket. Hvis problemet fortsætter, kontakt kundeservice.

Hvad er den maksimale sugestyrke ?

Det maksimale undertryk er 23 kPa (230 mbar) med en luftstrøm på 2 x 74 l/s.

Kan jeg bruge en forlængerledning ?

Nej, det er forbudt at bruge en forlængerledning. Tilslut apparatet direkte til en stikkontakt, der overholder IEC 60364.

Hvordan rengør jeg apparatet ?

Skyl regelmæssigt apparatet og tilbehøret med en passende væske og lad det tørre. For at undgå vækst af kim, lad ikke væsker blive inde. Ved længere tids inaktivitet skal du åbne dækslet for at fjerne restfugt.

Hvor finder jeg reservedele og tilbehør ?

Brug udelukkende originale Kärcher tilbehør og reservedele. Du finder flere oplysninger på www.karcher.com.

BRUGSANVISNING IVR-L 65/24-2 Kärcher

Læs den originale driftsvejledning for apparatet, før første

Sikkerhedsanvisninger

ADVARSEL

Fremgangsmåde i nødstilfælde

⚠️FARE

Symboler på apparatet

Dyp tilbehøret kun halvt ned i væsken, når du skal suge væske op for at få nok luft med.

Tøm væskebeholderen

Billede, se grafiksiden

a Afkobl tømmeslangen fra den øvre slangekobling.

Figur E

Motoren (sugeturbinen) starter ikke

• Kontroller stikkontakten og sikringen for strømforsyningen.
• Kontroller netkablet og netstikket på apparatet.

(Se adressen på bagsiden)

Produkt: Apparat til tørsugning

Direktiver og forordninger

Generelle henvisninger 65

Bestemmelsesmæssig anvendelse ... 65

Miljøbeskyttelse 65

Sikkerhedsanordninger 66

Beskrivelse af apparat 66

Ibrugtagning 67

Drift 67

Afslutning af driften 68

Transport.... 68

Opbevaring 68

Generelle henvisninger

Læs denne originale driftsvejledning før første ibrugtagning af maskinen, følg anvisningerne i den og opbevar den til senere brug eller efterfølgende brugere.

• Før første ibrugtagning er det absolut nødvendigt at læse sikkerhedsanvisning nr. 5.956-249.0.
• Hvis driftsvejledningen og sikkerhedsanvisninger ikke overholdes, kan der opstå skader på maskinen og fare for brugeren og andre personer.
• Informér straks forhandleren ved transportskader.

Bestemmelsesmæssig anvendelse

ADVARSEL

Indånding af sundhedsskadeligt støv

Sundhedsskader

Apparatet må ikke anvendes til opsugning af sundhedsskadeligt støv.

BEMÆRK

Kortslutning som følge af høj luftfugtighed

Beskadigelse af maskinen

Anvend kun apparatet indendørs.

Apparatet er beregnet til:

• Opsugning af olieholdige væsker, kølesmøremidler og spåner.
• Opsugningen af brandfarlige væsker (flammepunkt over 55 °C).
• Opsugning af ikke-eksplosive stoffer.
• Opsugningen af støv og groft snavs.
• Den industrielle brug, f.eks. i lager- og produktionsområder.
• Den erhvervsmæssige brug, f.eks. på hoteller, skoler, hospitaler og kontorer samt i fabrikker, butikker og udlejningsvirksomheder.

Apparatet er ikke beregnet til:

• Opsugning af finstøv.
• Opsugningen af brandfarlige væsker (antændelig, letantændelig, meget antændelig iht. loven om farlige stoffer, retningslinje 67/548/EØF) (flammepunkt under 55 °C) og blandinger af brandfarligt støv med brandfarlige væsker.

Enhver anden brug anses som ikke korrekt.

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier eller olie, ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. Disse dele er nødvendige for at sikre en korrekt funktion af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen.

Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Sikkerhedsanordninger

Faregrader

⚠️FARE

- Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

▲ADVARSEL

- Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

⚠FORSIGTIG

- Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMÆRK

- Henviser til en mulig farlig situation, der kan medføre materielle skader.

Sikkerhedshenvisninger

ADVARSEL

• Apparatet er ikke egnet til opsugning af sundhedsskadeligt støv.
• Beskyt maskinen mod regn. Opbevar ikke maskinen udendørs.
• Kontroller før hver ibrugtagning, om potentialudligningsledningerne (jordforbindelse) er tilsluttede.

△FORSIGTIG

- Sluk maskinen efter hver anvendelse, og træk netstikket ud.

BEMAERK

• Anvend kun apparatet indendørs. - Fare for at komme i klemme! Anvend handsker, når du fjerner eller påsætter sugehovedet, filterenheden eller opsamlingsbeholderen. - Fare for beskadigelse! Sug aldrig uden eller med et beskadiget filter. - Anvend sikkerhedssko, når du betjener apparatet. - Bevæg kun apparatet i skridthastighed, og vær evt. to personer om det på skrå veje. - Sørg for, at der ikke kommer støv ud, når du udskifter tilbehørsdele.

Reaktion i nødstilfælde

⚠️FARE

Fare for kvæstelser og beskadigelse ved indsugning af brændbare materialer, ved kortslutning eller andre elektriske fejl

Fare for indånding af sundhedsfarlige gasser, fare for elektrisk stød, fare på grund af forbrændinger.

Sluk maskinen i nødstilfælde og træk netstikket ud.

Elektrisk tilslutning

Apparatet må kun tilsluttes til en elektrisk tilslutning, der er udført af en elektriker iht. IEC 60364. Tilslutningsværdier, se Tekniske data og typeskilt. Det er ikke tilladt at anvende et forlængerkabel.

⚠️FARE

Fare for elektrisk stød

Livsfare

Undgå at beskadige de elektriske tilslutningsledninger, f.eks. ved at køre over dem, klemme dem eller trække i dem. Beskyt kablerne mod varme, olie og skarpe kanter.

Kontroller apparatets nettilslutningsledning før hver drift. Apparatet må ikke tages i brug med beskadiget kabel. Lad en autoriseret elektriker udskifte et beskadiget kabel.

Symboler på apparatet

Markering af det maksimalt tilladte væskeniveau

Se kapitel Kontrol af niveauvisningen.

BEMÆRK

Risiko for beskadigelse af apparatet

Udløbende vand på grund af overskridelse af det maksimale væskeniveau.

Tøm apparatet, før det maksimale væskeniveau nås.

Beskrivelse af apparat

Fig., se grafiksider

Figur A

① Styreruller med parkeringsbremse ② Markering for maksimalt niveau ③ Aftømningsslange ④ Væskebeholder ⑤ Skubbebøjle ⑥ Preplade ⑦ Lille preplade ⑧ Filter ⑨ Sugehoved ⑩ Sugeslangetilslutning ⑪ Apparatkontakt ⑫ Lås til sugehoved ⑬ Netkabel ⑭ Tilbehørsholder

Ibrugtagning

Fig., se grafiksider

1. Anbring apparatet i arbejdspositionen.
2. Sørg for at sikre apparatet med parkeringsbremsen, hvis det er nødvendigt.
3. Sørg for, at sugehovedet er monteret korrekt.
4. Sæt sugeslangen i sugeslangetilslutningen.
5. Sæt det ønskede tilbehør på sugeslangen.

Figur B

Drift

Fig., se grafiksider

1. Sæt netstikket i stikkontakten.
2. Tænd for apparatet på apparatkontakten.

Figur C

Obs

Drift med én motor

Drivenheder med to motorer kan også anvendes med kun én turbine.

1. Start sugeprocessen.

Opsugning

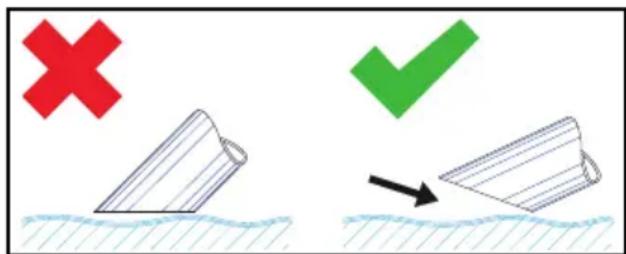

Nedsænk kun tilbehøret halvt, når der opsuges væsker, så der transporteres tilstrækkelig meget luft med.

Kontrol af niveauvisningen

Fig., se grafiksider

Figur D

Obs

Den røde markering på aftømningsslangen indikerer det maksimalt tilladte niveau.

BEMÆRK

Risiko for beskadigelse af apparatet

Væskebeholderen kan løbe over, hvis den fyldes op inden for få sekunder.

Kontrollér niveauet i væskebeholderen konstant, når store mængder væske optages.

Tømning af væskebeholderen

Fig., se grafiksider

1. Sluk for apparatet, og afbryd det fra strømforsyningen.
2. Kør apparatet hen til bortskaffelsesstedet til væsker.
3. Tøm væskebeholderen: a Tag aftømningsslangen af ved den øverste slangekobling. b Hold aftømningsslangen ind over en egnet opsamlingsbeholder, og tøm indholdet ud.
4. Bortskaf eller genbrug indholdet i henhold til bestemmelserne.

Figur E

Rengøring af væskebeholderen

Fig., se grafiksider

Obs

På grund af kølesmøremidler på vandbasis kan der opstå en bakteriel kimdannelse.

Bær en egnet beskyttelsesdragt, når der fjernes aflejringer.

1. Tøm beholderen.
2. Fjern aflejringerne i beholderen.
3. Bortskaf aflejringerne i overensstemmelse med de gældende forskrifter.

Aftagning af sugehovedet

Fig., se grafiksider

1. Tag sugehovedet af, og læg det til side.

Afslutning af driften

1. Sluk for apparatet på tænd-/sluk-kontakten.
2. Tøm og rengør væskebeholderen.
3. Afmonter tilbehøret, og rengør og tør det evt.

Obs

Tøm sugeren efter hver brug. Lad sugeren tørre med åben beholder.

Transport

⚠FORSIGTIG

Tilsidesættelse af vægten

Fare for tilskadekomst og beskadigelse. Vær opmærksom på apparatets vægt ved transport og opbevaring.

1. Ved transport i køretøjer sikres maskinen mod at glide eller vælte iht. til de gældende retningslinjer.

Opbevaring

⚠FORSIGTIG

Tilsidesættelse af vægten

Fare for tilskadekomst og beskadigelse. Vær opmærksom på apparatets vægt ved transport og opbevaring.

1. Opbevar kun apparatet indenfor.

1. Skyl med regelmæssige mellemrum apparatet og tilbehøret med egnet væske, og lad det tørre.
2. For at undgå kimdannelse må der ikke forblive væsker i apparatet.
3. Åbn dækslet under længere driftspauser, så restfugtigheden kan slippe ud.
4. Udskift filteret ved beskadigelse.

Udskiftning af filteret

Fig., se grafiksider

Figur G

1. Tag sugehovedet af (se kapitlet Aftagning af sugehovedet).
2. Løsn spænderingenes skrueforbindelse.
3. Tag den lille preplade af.
4. Tag filteret af, og udskift det.
5. Sæt det nye filter i.

Sørg ved monteringen for, at filteret sættes korrekt i.

1. Sæt spænderingene på, og skru dem fast.

Hjælp ved fejl

⚠️FARE

Fare for utilsigtet start af maskinen og fare for elektrisk stød

Sluk apparatet, inden alt arbejde på apparatet, og træk netstikket ud.

Lad alle kontroller og arbejde på elektriske dele udføre af en fagmand.

Motoren (sugeturbinen) starter ikke

Ingen elektrisk spænding

- Kontroller, og rengør evt. dysen, sugerøret og sugeslangen.

Filteret er snavset.

- Rengør filteret.

Tømningen af væskebeholderen varer længe

Aftømningsslangen er i klemme eller tilstoppet.

- Kontroller, og rengør evt. aftømningsslangen.

Kundeservice

Hvis fejlen ikke kan afhjælpes, skal maskinen kontrolleres af kundeservice.

Garanti

I de enkelte lande gælder de garantibetingelser, der er fastsat af vores salgsselskab. Eventuelle fejl ved apparatet udbedres gratis inden for garantifristen, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservicecenter medbringende kvittering for købet.

vicecenter medbringende kvittering for købet.

(Se adressen på bagsiden)

Yderligere garantioplysninger (hvis findes) kan findes i serviceområdet på dit lokale

		IVR-L 65/24-2 med tilbehør
Elektrisk tilslutning
Netspænding V 220-240
Fase ~ 1
Netfrekvens Hz 50-60
Kapslingsklasse I
Nominel effekt W 2400
Netsikring (træg) A 16
Mål og vægt
Typisk driftsvægt kg 47
Længde x bredde x højde mm	718 x 526 x 1251
Omgivelsesbetingelser
Omgivelsestemperatur	°C	+40
Effektdata maskine
Beholderindhold	I	65
Luftmængde	l/s	2 x 74
Undertryk	kPa (mbar)	23 (230)
Nominel diameter, sugeslange		DN50
Beregnede værdier iht. EN 60335-2-69
Hånd-arm-vibrationsværdi	m/s2	< 2,5
Usikkerhed K m/s	2	0,2
Lydtryksniveau LpA	dB(A)	67
Usikkerhed KpA	dB(A)	2
Netkabel
Netkabel H07BQ-F	mm2	3 x 1,5
Delnummer (EU)		9.990-835.0
Kabellængde	m	10

Der tages forbehold for tekniske ændringer.

EU-

Vi erklærer hermed, at nedenstående produkt overholder de relevante bestemmelser i de anførte direktiver og forordninger. Hvis produktet ændres uden aftale med os, mister denne erklæring sin gyldighed.

Produkt: Tørsuger

Produkt: Våd- og tørsuger

Type: 9.990-xxx

Direktiver og forordninger

Anvendte harmoniserede standarder

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018
