IVR-L 65/24-2 - Aspirateur Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur humide et aspirateur de poussières
Marque	Kärcher
Modèle	IVR-L 65/24-2
Dimensions (L x l x H)	718 x 526 x 1251 mm
Poids opérationnel	47 kg
Alimentation électrique	220-240 V, 50-60 Hz, 2400 W, 16 A
Type de protection	Classe I
Contenu du réservoir	65 L
Débit d'air	2 x 74 l/s
Dépression	23 kPa (230 mbar)
Largeur nominale du tuyau	DN50
Nombre de moteurs	2
Niveau de pression acoustique	67 dB(A)
Vibration main-bras	< 2,5 m/s²
Utilisation prévue	Industrielle et professionnelle (hôtels, écoles, hôpitaux, etc.)
Liquides aspirés	Huileux, lubrifiants réfrigérants, liquides combustibles (point d'éclair >55°C)
Solides aspirés	Poussières grossières, copeaux
Entretien	Rincer régulièrement, sécher, remplacer le filtre, vidanger le réservoir
Pièces de rechange	Accessoires originaux Kärcher (www.karcher.com)
Sécurité	Frein de stationnement, arrêt d'urgence, protection contre la pluie, liaison équipotentielle
Garantie	Selon conditions du pays, pièces et main-d'œuvre sous réserve
Température ambiante max.	+40 °C

FOIRE AUX QUESTIONS - IVR-L 65/24-2 Kärcher

Quels types de liquides puis-je aspirer avec le Kärcher IVR-L 65/24-2 ?

Vous pouvez aspirer des liquides huileux, des lubrifiants réfrigérants et des liquides combustibles dont le point d'éclair est supérieur à 55 °C. N'aspirez pas de liquides inflammables (point d'éclair <55 °C) ni de mélanges de poussières combustibles avec des liquides.

Puis-je aspirer de la poussière fine avec cet aspirateur ?

Non, l'appareil n'est pas conçu pour l'aspiration de poussières fines. Il est destiné à l'aspiration de poussières grossières, de copeaux et de salissures grossières.

Comment vider le réservoir de liquide ?

Coupez l'appareil et débranchez-le. Conduisez-le jusqu'à un dispositif d'élimination. Débranchez le flexible de vidange du coupleur rapide, tenez-le au-dessus d'un collecteur et videz le contenu. Éliminez ou recyclez le contenu conformément aux directives locales.

Quelle est la capacité du réservoir ?

Le réservoir a une contenance de 65 litres.

Comment remplacer le filtre ?

Coupez l'appareil et débranchez-le. Retirez la tête d'aspiration, desserrez les bagues de serrage, retirez la petite plaque déflectrice, puis le filtre usagé. Insérez le nouveau filtre en vous assurant qu'il est correctement positionné, puis remontez les pièces.

L'appareil ne démarre pas, que faire ?

Vérifiez la tension secteur, la prise de courant, le fusible, le câble d'alimentation et la fiche. Si le problème persiste, contactez le service après-vente.

Quelle est la puissance d'aspiration maximale ?

La dépression maximale est de 23 kPa (230 mbar) avec un débit d'air de 2 x 74 l/s.

Puis-je utiliser une rallonge électrique ?

Non, il est interdit d'utiliser un câble de rallonge. Raccordez l'appareil directement à une prise conforme à la norme CEI 60364.

Comment nettoyer l'appareil ?

Rincez régulièrement l'appareil et les accessoires avec un liquide adapté et laissez sécher. Pour éviter la prolifération de germes, ne laissez pas de liquides à l'intérieur. En cas d'inutilisation prolongée, ouvrez le couvercle pour évacuer l'humidité résiduelle.

Où trouver les pièces de rechange et accessoires ?

Utilisez exclusivement des accessoires et pièces de rechange originaux Kärcher. Vous trouverez plus d'informations sur le site www.karcher.com.

MODE D'EMPLOI IVR-L 65/24-2 Kärcher

Remarques générales.... 15

Utilisation conforme 15

Protection de l'environnement...... 16

Accessoires et pièces de rechange ... 16

Étendue de livraison 16

Dispositifs de sécurité.... 16

Description de l'appareil.... 17

Mise en service 17

Fonctionnement 17

Terminer l'utilisation 18

Transport.... 18

Stockage 18

Entretien et maintenance 18

Dépannage en cas de défaut...... 19

Garantie 19

Caractéristiques techniques .... 19

Déclaration de conformité UE .... 20

Remarques générales

Avant d'utiliser votre appareil pour la première fois, lisez

cette notice originale, agissez suivant ses consignes et conservez-la pour toute utilisation ultérieure ou pour le propriétaire suivant.

sation ultérieure ou pour le propriétaire suivant.

- Lire impérativement les consignes de sécurité n° 5.956-249.0 avant la première mise en service.

- Le non-respect du manuel d'utilisation et des consignes de sécurité peut entraîner des dommages sur l'appareil et des dangers pour l'opérateur et d'autres personnes.

- Informer immédiatement le vendeur en cas de dommage dû au transport.

⚠ AVERTISSEMENT

Inhalation de poussières nocives

Nocivité

N'utilisez pas l'appareil pour aspirer des poussières nocives.

N'utilisez pas l'appareil pour aspirer des poussières nocives.

ATTENTION

Court-circuit dû à une humidité de l'air élevée

Endommagement de l'appareil

Utilisez l'appareil uniquement en intérieur.

L'appareil est conçu pour :

- L'aspiration de liquides huileux, de lubrifiants réfrigérants et de copeaux.

- L'aspiration de liquides combustibles (point d'éclair supérieur à 55 °C).

- L'aspiration de substances sans risque d'explosion.

- L'aspiration de poussières et de salissures grossières ;

- L'utilisation industrielle, p. ex. dans des zones de stockage et de fabrication.

- L'utilisation professionnelle, p. ex. dans les hôtels, écoles, hôpitaux, usines, magasins, bureaux et loueurs.

L'appareil n'est pas conçu pour :

- L'aspiration de poussière fine.

- L'aspiration de liquides combustibles (inflammables, facilement inflammables, extrêmement inflammables conformément à la norme 67/548/CEE relative aux substances dangereuses) (point d'éclair inférieur à 55 °C), ainsi que de mélanges de poussières combustibles avec des liquides combustibles.

Toute autre utilisation est considérée comme non conforme.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Étendue de livraison

Lors du déballage, vérifiez que le contenu de la livraison est complet. Si des accessoires manquent ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Dispositifs de sécurité

Niveaux de danger

⚠️DANGER

- Indique un danger immédiat qui peut entraîner de graves blessures corporelles ou la mort.

⚠AVERTISSEMENT

- Indique une situation potentiellement dangereuse qui peut entraîner de graves blessures corporelles ou la mort.

⚠ PRÉCAUTION

Indique une situation potentiellement dangereuse qui peut entraîner des blessures légères.

ATTENTION

Indique une situation potentiellement dangereuse qui peut entraîner des dommages matériels.

Consignes de sécurité

⚠ AVERTISSEMENT

• L'appareil n'est pas adapté pour l'aspiration de poussières nocives.
• Protégez l'appareil contre la pluie. Ne stockez pas l'appareil à l'extérieur.
• Avant chaque mise en service, vérifiez si les liaisons équipotentielles (conducteurs de terre) sont raccordées.

⚠ PRÉCAUTION

Coupez l'appareil et débranchez la fiche secteur après chaque utilisation.

ATTENTION

• Utilisez l'appareil uniquement en intérieur.
• Risque d'écrasement ! Portez des gants lorsque vous retirez ou placez la tête d'aspiration, l'unité de filtration ou le collecteur.
• Risque d'endommagement ! N'aspirez jamais sans filtre ou avec un filtre endommagé.
• Portez des chaussures de sécurité lorsque vous utilisez l'appareil.
• Ne déplacez l'appareil qu'à la vitesse de marche et éventuellement à deux si le sol est en pente.
• Veillez à ce que de la poussière ne s'échappe pas lors du remplacement des accessoires.

Comportement en cas d'urgence

⚠️ DANGER

Risque de blessure et d'endommagement lors de l'aspiration de matériaux

inflammables, en cas de court-circuit ou d'autres défauts électriques

Risque d'inhalation de gaz nocifs, risque d'électrocution, risque dû à des brûlures. Coupez et débranchez la fiche secteur de l'appareil en cas d'urgence.

Raccordement électrique

Raccordez l'appareil uniquement à un raccordement électrique réalisé par un installateur électricien selon la norme CEI 60364. Puissance raccordée, voir Caractéristiques techniques et plaque signalétique. Il est interdit d'utiliser un câble de rallonge.

⚠️ DANGER

Risque d'électrocution

Danger de mort

N'endommagez pas les câbles de raccordement électrique en roulant dessus, les écrasant ou les étirant, p.ex.

Protégez les câbles de la chaleur, de l'huile et des bords vifs.

Vérifiez le câble d'alimentation électrique de l'appareil avant chaque utilisation. Ne mettez pas l'appareil en service si le câble est endommagé. Faites remplacer le câble endommagé par un électricien.

Symboles sur l'appareil

Marquage du niveau de remplissage de liquide maximal admissible

Voir chapitre Vérifier l'indicateur de niveau.

ATTENTION

Risque d'endommagement de l'appareil

Écoulement d'eau en raison du dépassement du niveau de remplissage maximal de liquide.

Videz l'appareil avant que le niveau de remplissage maximal de liquide soit atteint.

Description de l'appareil

Pour la figure, voir pages des graphiques Illustration A

① Roues directionnelles avec frein de stationnement

② Marquage du niveau de remplissage maximal ③ Flexible de vidange ④ Réservoir de liquide ⑤ Guidon ⑥ Tôle déflectrice ⑦ Petite tôle déflectrice ⑧ Filtre ⑨ Tête d'aspiration ⑩ Raccord de tuyau d'aspiration ⑪ Interrupteur principal ⑫ Verrouillage de la tête d'aspiration ⑬ Câble secteur ⑭ Support d'accessoires

Mise en service

Pour la figure, voir pages des graphiques

1. Mettre l'appareil en position de travail.
2. Bloquer l'appareil avec le frein de stationnement si nécessaire.
3. S'assurer que la tête d'aspiration est correctement mise en place.
4. Insérer le tuyau d'aspiration dans le raccord de tuyau d'aspiration.

Illustration B

1. Insérer les accessoires souhaités sur le tuyau d'aspiration.

Fonctionnement

Pour la figure, voir pages des graphiques

1. Brancher la fiche secteur dans la prise de courant.
2. Allumer l'appareil à l'interrupteur principal.

Illustration C

Remarque

Fonctionnement avec un moteur

Les unités d'entraînement à deux moteurs peuvent également fonctionner avec une seule turbine.

1. Commencer l'aspiration.

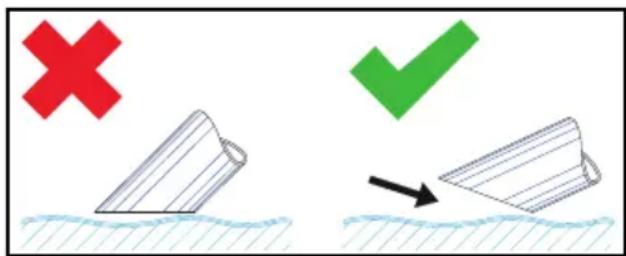

Processus d'aspiration

N'immergez les accessoires qu'à moitié lors de l'aspiration de liquides afin d'entraîner suffisamment d'air.

Vérifier l'indicateur de niveau

Pour la figure, voir pages des graphiques. Illustration D

Remarque

Le marquage rouge sur le flexible de vidange indique le niveau de remplissage maximal admissible.

ATTENTION

Risque d'endommagement de l'appareil

Débordement du réservoir de liquide en quelques secondes lors du remplissage. Vérifiez constamment le niveau de remplissage du réservoir de liquide lorsque vous utilisez de plus grandes quantités de liquide.

Vider le réservoir de liquide

Pour la figure, voir pages des graphiques.

1. Couper l'appareil et le débrancher de l'alimentation électrique.
2. Conduire l'appareil jusqu'au dispositif d'élimination de liquides.
3. Vider le réservoir de liquide : a) Débrancher le flexible de vidange du coupleur rapide du flexible supérieur. Illustration E b) Tenir le flexible de vidange au-dessus d'un collecteur approprié et en vider le contenu.
4. Éliminer ou recycler le contenu conformément aux directives légales.

Nettoyer le réservoir de liquide

Remarque

L'utilisation de lubrifiants réfrigérants aqueux peut entraîner une prolifération de germes. Portez des vêtements de protection appropriés lors du retrait des dépôts.

1. Vider le réservoir.
2. Retirer les dépôts du réservoir.
3. Éliminer les dépôts conformément aux directives en vigueur.

Retirer la tête d'aspiration

1. Couper l'appareil et le débrancher du secteur.
2. Ouvrir le verrouillage de la tête d'aspiration.
3. Retirer la tête d'aspiration et la mettre de côté.

Illustration F

Terminer l'utilisation

1. Couper l'appareil à l'aide de l'interrupteur marche/arrêt
2. Vider et nettoyer le réservoir de liquide.
3. Démonter les accessoires, les nettoyer et les sécher, si besoin.

Remarque

Videz l'aspirateur après chaque utilisation. Laissez sécher l'appareil avec le réservoir ouvert.

Transport

⚠ PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement. Observez le poids de l'appareil pour le transport et le stockage.

1. En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.

Stockage

⚠ PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement. Observez le poids de l'appareil pour le transport et le stockage.

1. Stockez l'appareil uniquement à l'intérieur.

Entretien et maintenance

1. Rincer régulièrement l'appareil et les accessoires avec un liquide adapté et laisser sécher.
2. Pour éviter la prolifération des germes, ne pas laisser de liquides dans l'appareil.
3. En cas d'inutilisation prolongée, ouvrir le couvercle pour laisser l'humidité résiduelle s'évacuer.
4. En cas de dommage, remplacer le filtre.

Remplacer le filtre

Pour la figure, voir pages des graphiques Illustration G

1. Retirer la tête d'aspiration (voir chapitre Retirer la tête d'aspiration).
2. Desserrer le raccord à vis des bagues de serrage.
3. Retirer la petite plaque déflectrice.
4. Retirer et remplacer le filtre.
5. Insérer le nouveau filtre. Lors du montage, s'assurer que le filtre est correctement inséré.
6. Placer et visser les bagues de serrage.

Dépannage en cas de défaut

⚠️DANGER

Risque de blessures

Risque de démarrage intempestif de l'appareil et risque d'électrocution. Coupez et débranchez la fiche secteur de l'appareil avant tous les travaux sur l'appareil.

Chargez un spécialiste de tous les contrôles et travaux sur les pièces électriques.

Le moteur (turbine d'aspiration) ne démarre pas

Aucune tension électrique

• Contrôler la prise de courant et le fusible de l'alimentation électrique.
• Contrôler le câble réseau et la fiche secteur de l'appareil.

La puissance d'aspiration diminue

La buse, le tube d'aspiration ou le tuyau d'aspiration sont colmatés.

Contrôler et nettoyer si besoin la buse, le tube d'aspiration et le tuyau d'aspiration.

Le filtre est encrassé.

Nettoyer le filtre.

Le vidage du réservoir de liquide dure longtemps

Le flexible de vidange est écrasé ou colmaté.

Contrôler et nettoyer si besoin le flexible de vidange.

Service après-vente

Si le défaut ne peut pas être éliminé, l'appareil doit être contrôlé par le service après-vente.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous réparons gratuitement les défauts possibles sur votre appareil dans la durée de garantie, dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche, avec la facture d'achat.

(Voir l'adresse au dos)

Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local, sous « Téléchargements ».

Caractéristiques techniques

	IVR-L 65/24-2 avec accessoires
Raccordement électrique
Tension du secteur V 220-240
Phase ~ 1
Fréquence du secteur Hz 50-60
Type de protection I
Puissance nominale W 2400
Fusible principal (lent) A 16

Dimensions et poids

Poids opérationnel typique kg 47

Longueur x largeur x hauteur mm 718 x 526 x 1251

Conditions ambiantes

Température ambiante °C +40

Caractéristiques de puissance de l'appareil

Contenu du réservoir I 65

Débit d'air l/s 2 x 74

Dépression kPa	23 (230)
	(mbar)

Largeur nominale du tuyau d'aspiration DN50

Valeurs déterminées selon EN 60335-2-69

Valeur de vibrations main-bras m/s	2	< 2,5
Incertitude K	m/s 2	0,2
Niveau de pression acoustique L pA	dB(A)	67
Incertitude K pA	dB(A)	2

Câble secteur

Câble secteur H07BQ-F	mm 2	3 x 1,5
Référence de pièce (EU)		9.990-835.0
Longueur de câble	m	10

Sous réserve de modifications techniques.

Déclaration de conformité UE

Nous déclarons par la présente que le produit mentionné ci-dessous est conforme aux directives pertinentes des normes et ordonnances mentionnées. En cas de modification du produit sans notre accord, la présente déclaration n'est plus valable.

Produit : Aspirateur de poussières

Produit : Aspirateur humide et aspirateur de poussières

Type : 9.990-xxx

Normes et ordonnances

Normes harmonisées appliquées

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Nom et adresse

Responsable de la documentation :

A. Haag

Kärcher Industrial Vacuuming GmbH

Télécopie : [phone]

T. Wahl

Directeur général

A. Haag

Directeur R&D

Waldstetten, 01/09/2024

Les signataires agissent sous ordre et avec

le pouvoir de la direction de l'entreprise.

Kärcher Industrial Vacuuming GmbH

Télécopie : [phone]

Indice
