| Type de produit | Aspirateur industriel pour liquides et solides |
| Marque | Kärcher |
| Modèle | IVR-L 100/18-2 Tc Dp |
| Dimensions (L × l × H) | 837 × 661 × 1322 mm |
| Poids en fonctionnement | 57 kg |
| Alimentation électrique | 120 V, 60 Hz, 15 A |
| Capacité de la cuve | 100 L (solides) / 50 L (liquides) |
| Débit d'air | 2 × 136 CFM (2 × 64 l/s) |
| Pression basse | 84 in H₂O (21 kPa) |
| Niveau sonore | 65 dB(A) |
| Protection | Classe I, IPX4 |
| Raccord de tuyau | DN50 |
| Pompe pour fût intégrée | 500 W, 120 V, débit max 160 L/min |
| Fonctions principales | Aspiration de liquides (huile, lubrifiants), copeaux, poussières non dangereuses ; vidange par pompe ou manuellement |
| Entretien | Rincer à l'eau claire, sécher ; remplacer le filtre si encrassé ; vider après chaque usage |
| Sécurité | Ne pas aspirer de poussières nocives, matériaux combustibles ou explosifs ; utiliser sur prise mise à la terre ; débrancher avant entretien |
| Pièces détachées et réparabilité | Utiliser exclusivement des accessoires et pièces d'origine Kärcher ; faire réparer par un service agréé |
| Informations générales | Usage professionnel ; câble d’alimentation de 10 m ; garanti contre vices de fabrication |
FOIRE AUX QUESTIONS - IVR-L 100/18-2 Tc Dp Kärcher
Questions des utilisateurs sur IVR-L 100/18-2 Tc Dp Kärcher
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice IVR-L 100/18-2 Tc Dp - Kärcher et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IVR-L 100/18-2 Tc Dp de la marque Kärcher.
MODE D'EMPLOI IVR-L 100/18-2 Tc Dp Kärcher
En cas de dommages dus au transport, veuillez en informer immédiatement votre revendeur. Sortir tous les accessoires du carton. L'aspirateur ne convient pas pour aspirer des poussières nocives comme p. ex. l'amiante. Pour de telles applications, veuillez vous adresser à votre représentation Kärcher ou à votre revendeur Kärcher. Ne brancher l'aspirateur qu'à une prise de courant de sécurité conforme. Fusible nécessaire, voir les caractéristiques techniques. Brancher uniquement sur une prise correctement reliée à la terre. Voir les instructions de mise à terre.
Lorsque vous utilisez un appareil électrique, vous devez prendre certaines précautions de base, dont la suivante : Cet aspirateur est conçu pour l'usage professionnel.
1 DÉBRANCHER L'ASPIRATEUR avant d'enlever le couvercle, d'effectuer tout entretien et lorsqu'il n'est pas utilisé.
2 Ne laissez pas l'appareil sans surveillance tant qu'il est branché.
3 TOUJOURS VÉRIFIER QUE LE CORDON D'ALIMENTATION n'est ni vieilli, ni abîmé, avant chaque usage.
4 NE PAS TRANSPORTER L'ASPIRATEUR OU LE TIRER PAR LE CORDON. Ne pas fermer de portes sur le cordon ou faire passer celui-ci sur des bords tranchants.
5 NE PAS METTRE LE CORDON À LA CHALEUR OU DANS DE L'HUILE. Ne pas laisser le cordon traîner par terre après la fin du travail. Il pourrait provoquer une chute.
6 NE PAS PASSER L'ASPIRATEUR SUR LE CORDON.
7 METTRE L'INTERRUPTEUR SUR avant de débrancher l'appareil.
8 NE PAS TIRER SUR LE CORDON POUR DÉBRANCHER l'appareil. Tirer sur la prise.
9 NE PAS SAISIR LA PRISE AVEC DES MAINS MOUILLÉES.
10 SI LE CORDON OU LA PRISE EST ABÎMÉ, le faire remplacer par un agent d'un centre de service agréé uniquement. NE PAS ESSAYER DE RÉPARER SOI-MÊME.
11 POUR ÉVITER TOUT CHOC ÉLECTRIQUE, ne pas laisser l'appareil sous la pluie. Le stocker à l'intérieur.
12 N'UTILISER L'APPAREIL QUE COMME IL EST CONSEILLÉ DANS CE MODE D'EMPLOI. Utiliser exclusivement les accessoires recommandés.
13 ÉLOIGNER LES CHEVEUX, LES VÊTEMENTS, LES BIJOUX FLOTTANTS, LES DOIGTS et toutes les parties du corps des ouvertures et des pièces mobiles.
14 NE PAS FERMER OU OBSTRUER LES OUVERTURES. Enlever les peluches, cheveux, poussières et tout ce qui pourrait gêner le passage de l'air.
15 NE PAS ASPIRER D'OBJETS EN FEU, rougissants ou dégageant de la fumée tels que des allumettes, des cigarettes ou des cendres chaudes.
16 NE PAS ASPIRER DE MATÉRIAUX COMBUSTIBLES EXPLOSIFS, tels que charbon, grains et autres matériaux combustibles finement divisés.
17 NE PAS ASPIRER DE MATÉRIAUX COMBUSTIBLES, dangereux, toxiques ou cancérigènes comme l'essence, le gas-oil, l'acétone, les diluants à peinture, le fuel domestique, les acides et les solvants non dilués, les pesticides et l'amiante.
18 UTILISER LES FILTRES RECOMMANDÉS pour aspirer les solides.
19 NE PAS UTILISER L'APPAREIL SI LE FILTRE ou le sac à poussière n'est pas en place. 20 NE BRANCHER L'ASPIRATEUR QUE SUR UNE PRISE PROPREMENT RELIÉE À LA TERRE. Voir les consignes de raccordement à la terre. 21 INTERDIRE DE JOUER AVEC L'ASPIRATEUR. En tenir les enfants éloignés. 22 NE PAS LAISSER L'ASPIRATEUR SANS SURVEILLANCE pendant le fonctionnement. 23 NE PAS L'UTILISER SI LE CORDON, LA PRISE, LE FILTRE OU L'ASPIRATEUR EST EN MAUVAIS ÉTAT. Si l'aspirateur est tombé, a été abîmé, a été exposé aux intempéries ou est tombé dans de l'eau, le faire vérifier par un agent de service. 24 TOUJOURS PORTER UNE PROTECTION OCULAIRE lors de l'utilisation de l'aspirateur. 25 REDOUBLER DE PRUDENCE pour l'utilisation dans un escalier. 26 RESTER VIGILANT! Ne pas utiliser l'aspirateur quand on est fatigué ou après avoir pris de la drogue, de l'alcool ou des médicaments.
CONSERVER CES CONSIGNES
Cet aspirateur est conçu pour l'usage professionnel.
CONSIGNES DE SÉCURITÉ
INSTRUCTIONS DE MISE À LA TERRE
- Cet appareil doit être connecté à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre fournit un chemin de moindre résistance pour le courant électrique afin de réduire le risque de choc électrique.
- Cet appareil est équipé d'un câble doté d'un équipement conducteur de terre et d'une prise de terre.
- La fiche doit être branchée dans une prise électrique qui est correctement installée et raccordée à la terre en conformité avec les réglementations et directives locales.
AVERTISSEMENT :
- Une connexion incorrecte du conducteur de terre de l'équipement peut avoir pour résultat un risque de choc électrique.
- Contrôler avec un électricien qualifié ou un technicien de service si vous avez des doutes relatifs à la mise à la terre correcte de la prise.
- Ne pas modifier la fiche fournie avec l'appareil.
- Si la fiche ne rentre pas dans la prise, faites installer une prise appropriée par un électricien qualifié.
- Cet appareil est destiné à une utilisation sur un circuit 120 V nominaux, et est équipé d'une prise de terre qui ressemble à la prise illustrée dans la fig. A.
- Un adaptateur temporaire qui ressemble à l'adaptateur illustré dans la fig. B peut être utilisé pour connecter cette fiche au réceptacle deux pôles comme indiqué dans la fig. B si une prise correctement reliée à la terre n'est pas disponible.
- L'adaptateur temporaire doit être utilisé uniquement jusqu'à ce qu'une prise correctement reliée à la terre (fig. A) soit installée par un électricien qualifié.
- L'oreille rigide de couleur verte, la lame ou l'équivalent étendu depuis l'adaptateur doit être connecté à une terre permanente comme un couvercle de prise relié correctement à la terre.
- Quel que soit l'endroit où l'adaptateur est utilisé, il doit être maintenu en place par une vis métallique.
DANS TOUS LES CAS, S'ASSURER QUE LE RÉCEPTACLE EN QUESTION EST CORRECTEMENT RELIÉ À LA TERRE.
NE JAMAIS RETIRER LA LANGUETTE DE CONTACT DE TERRE DE LA FICHE ÉLECTRIQUE.
RALLONGES
Utiliser uniquement des câbles de rallonge à trois fils équipés de fiches à mise à la terre à trois languettes et des réceptacles à trois pôles qui acceptent la fiche de l'appareil. Remplacer le câble endommagé ou usé immédiatement.
NE PAS TENTER DE RÉPARER UN CÂBLE D'ALIMENTATION.
Figure A
1 Socle de prise de courant 2 Languettes conduisant le courant La languette de terre est la plus longue.
Figure B
1 Socle de prise de courant 2 Moyens de mise à la terre
3 Adaptateur
Note : Au Canada, l'utilisation d'un adaptateur temporaire n'est pas autorisée par le Code électrique canadien.
Entretien des appareils à double isolation
Dans un appareil à double isolation, deux isolations distinctes remplacent la mise à la terre. L'appareil à double isolation n'est pourvu d'aucun dispositif de mise à la terre et un tel dispositif ne doit pas être ajouté. L'entretien d'un appareil à double isolation demande beaucoup de soins ainsi qu'une bonne connaissance du système et ne devrait être effectué que par un technicien d'entretien qualifié. Les pièces de rechange d'un appareil à double isolation doivent être identiques aux pièces originales.
Lire ce manuel d'utilisation original avant la première utilisation
de votre appareil, le respecter et le conserver pour une utilisation ultérieure ou pour le futur propriétaire.
- En cas de non-respect des instructions de service et des consignes de sécurité, l'appareil risque de subir des dommages matériels et l'utilisateur ainsi que toute tierce personne sont exposés à des dangers potentiels.
- Contactez immédiatement le revendeur en cas d'avarie de transport.
Table des matières
Protection de l'environnement FR 1
Niveaux de danger ..... FR 1
Utilisation conforme ..... FR 2
Symboles sur l'appareil.....FR 2
Consignes de sécurité ..... FR 2
Éléments de l'appareil ..... FR 3
Mise en service .... FR 3
Utilisation .... FR 4
Mise hors service ..... FR 5
Transport. FR 6
Accessoires et pièces de rechange FR 7
Caractéristiques techniques . . FR 8
Protection de l'environnement
Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.
Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.
Instructions relatives aux ingrédients (REACH)
Les informations actuelles relatives aux ingrédients se trouvent sous :
Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.
⚠ AVERTISSEMENT
Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.
⚠ PRÉCAUTION
Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères.
ATTENTION
Remarque relative à une situation éventuellement dangereuse pouvant entraîner des dommages matériels.
Utilisation conforme
⚠ AVERTISSEMENT
Cet appareil n'est pas conçu pour aspirer des poussières nocives.
ATTENTION
Le présent appareil n'est destiné qu'à un usage intérieur.
- Cet appareil est destiné à l'aspiration de substances non combustibles et ne présentant pas de risque d'explosion.
- Le présent appareil convient à l'aspiration de liquides contenant de l'huile, de lubrifiants réfrigérants et de copeaux.
- Cet appareil n'est pas approprié pour aspirer de la poussière fine.
- Cet appareil est approprié pour une utilisation industrielle.
- Chaque autre utilisation est considérée comme incorrecte.
Symboles sur l'appareil
Affiche le niveau de remplissage maximal. Cf. « Vérifier l'indicateur de niveau ».
ATTENTION
Risque d'endommagement ! Vider l'appareil en temps voulu. Le niveau de remplissage maximal ne doit pas être dépassé.
Consignes de sécurité
⚠AVERTISSEMENT
Cet appareil n'est pas conçu pour aspirer des poussières nocives.
⚠AVERTISSEMENT
Protéger l'appareil de la pluie. Ne pas l'entreposer à l'extérieur.
⚠AVERTISSEMENT
Ne pas transporter de liquides inflammables avec la pompe pour fût.
⚠AVERTISSEMENT
Ne pas utiliser l'appareil et la pompe pour fût dans des locaux exposés à un risque d'explosion.
ATTENTION
Le présent appareil n'est destiné qu'à un usage intérieur.
ATTENTION
Risque d'écrasement ! Lors du retrait et de la mise en place de la tête d'aspiration, porter des gants.
→ Mettre l'appareil hors service à la fin du travail et débrancher la fiche secteur. → Ne jamais aspirer sans filtre ou avec un filtre endommagé : l'appareil pourrait être endommagé.
ATTENTION
Risque d'écrasement lors du basculement du réservoir de liquide
→ Enclencher le verrouillage après le basculement.
ATTENTION
Risque d'endommagement ! Ne pas utiliser la pompe pour fût à sec.
En cas d'urgence
En cas d'urgence (par exemple aspiration de matériaux inflammables, court-circuit ou autres défauts électriques), il faut mettre l'appareil hors service et débrancher la fiche de secteur.
Branchement électrique
L'appareil doit uniquement être raccordé à un branchement électrique mis en service par un électricien conformément à la norme IEC 60364.
Pour les données de raccordement, se référer à la section Caractéristiques techniques et à la plaque signalétique.
L'utilisation d'un câble de rallonge n'est pas autorisée.
⚠️DANGER
Risque de décharge électrique. Les câbles de raccord électriques ne doivent être ni aplatis en roulant dessus, ni écrasés, ni déformés ou endommagés de quelque manière que ce soit. Protéger les câbles contre la chaleur, l'huile et les arêtes vives.
Vérifier le bon état de la conduite de raccordement au réseau de l'appareil avant chaque fonctionnement. Ne pas mettre l'appareil en service avec un câble endommagé. Faire remplacer le câble endommagé par un électricien.
⚠ PRÉCAUTION
L'impédance maximale admissible du réseau au point de raccordement électrique (voir les caractéristiques techniques) ne doit pas être dépassée.
En cas d'incertitude sur l'impédance du réseau à votre point de raccordement, veuillez contacter votre fournisseur d'énergie.
Éléments de l'appareil
Pour les illustrations, voir la page de garde.
1 Roulettes pivotantes et frein de stationnement 2 Levier de déverrouillage 3 Tube vertical pour la pompe pour fût 4 Flexible d'écoulement 5 Guidon de poussée 6 Réservoir de liquide 7 Tôle de chicane 8 Vis de fermeture 9 Tête d'aspiration 10 Interrupteur Marche/Arrêt 11 Raccord du tuyau d'aspiration 12 Fermeture 13 Filtre 14 Pompe pour fût 15 Interrupteur Marche/Arrêt de la pompe pour fût 16 Réglage du débit de la pompe pour fût (touche +/-) 17 Flexible d'élimination de la pompe pour fût 18 Fixation du flexible d'élimination 19 Support d'accessoire
Mise en service
Pour les illustrations, voir la page de garde.
→ Amener l'appareil en position de travail, si nécessaire le bloquer au moyen des freins d'immobilisation.
→ S'assurer que la tête d'aspiration est positionnée correctement.
Illustration A
→ Brancher le tuyau d'aspiration dans un raccord de tuyau d'aspiration.
→ Placer l'accessoire désiré sur le tuyau d'aspiration.
Utilisation
Pour les illustrations, voir la page de garde.
Brancher la fiche secteur dans une prise de courant.
Illustration B
Démarrer l'appareil.
Remarque : L'interrupteur a plusieurs positions de commutation :
0 : Appareil hors circuit.
1 : Moteur 1 mis en marche.
2 : Moteurs 1 et 2 mis en marche.
Toujours utiliser l'appareil en position 2. ATTENTION
Risque d'endommagement ! Commuter rapidement les positions de l'interrupteur pour éviter d'endommager le moteur de traction.
Commencer le processus d'aspiration.
Remarque : En cas d'aspiration de liquides, plonger uniquement la moitié de l'appareil pour qu'une quantité d'air suffisante puisse pénétrer.

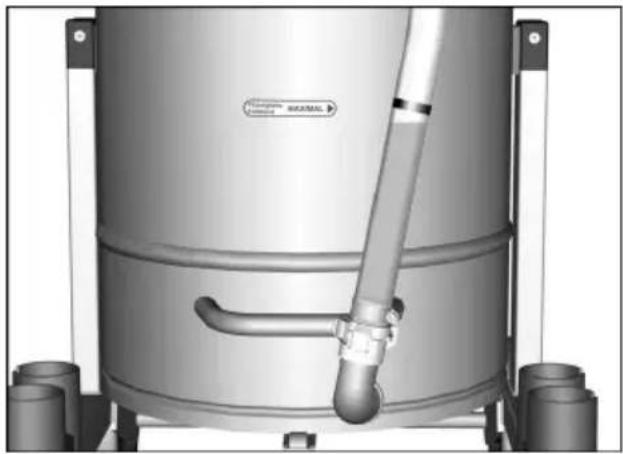

Vérifier l'indicateur de remplissage.
Remarque : Le repère rouge sur le flexible de vidange indique le niveau de remplissage maximal autorisé.
Vider le réservoir de liquide avec la pompe pour fût
Illustration D
→ Fixer le flexible d'élimination dans la fixation en cas de non-utilisation.
Vidage pendant le mode aspiration
→ Raccorder le flexible d'élimination au dispositif d'élimination. → Insérer la fiche secteur de la pompe pour fût. → Commencer le mode aspiration. → Mettre la pompe pour fût en service avec l'interrupteur marche/arrêt. → Régler le débit à l'aide de la touche +/-.
Remarque : Sélectionner le débit en fonction de la quantité aspirée. Éviter la marche à sec de la pompe pour fût. Ne pas laisser la pompe pour fût sans surveillance.
Vidage après le mode aspiration
→ Mettre l'appareil hors tension et le débrancher du secteur. → Déplacer l'appareil vers le dispositif d'élimination de liquides. → Raccorder le flexible d'élimination au dispositif d'élimination. → Insérer la fiche secteur de la pompe pour fût. → Mettre la pompe pour fût en service avec l'interrupteur marche/arrêt. → Régler le débit à l'aide de la touche +/-.
Remarque : Éviter la marche à sec de la pompe pour fût. Ne pas laisser la pompe pour fût sans surveillance.
Vidage manuel du réservoir de liquide
→ Mettre l'appareil hors tension et le débrancher du secteur. → Déplacer l'appareil vers le dispositif d'élimination de liquides. → Enlever le flexible de vidange sur le coupleur du flexible supérieur. → Tenir le flexible de vidange au-dessus d'un dispositif de collecte approprié et évacuer le contenu. → Éliminer le contenu conformément à la réglementation légale ou le réutiliser.
Basculer le réservoir
Pour les illustrations, voir la page de garde
→ Mettre l'appareil hors tension et le débrancher du secteur. → Déplacer l'appareil vers le dispositif d'élimination de liquides.
Illustration C
→ Ouvrir le dispositif de verrouillage de la tête d'aspiration. → Retirer la tête d'aspiration et la mettre de côté.
Illustration E
→ Retirer la pompe pour fût du tube vertical.
Illustration F
→ Ouvrir le dispositif de verrouillage (repose-pied).
Illustration G
→ Basculer le réservoir avec le guidon. → Éliminer le contenu conformément à la réglementation légale ou le réutiliser. → Positionner de nouveau la tête d'aspiration et la verrouiller. → Remettre en place la pompe pour fût.

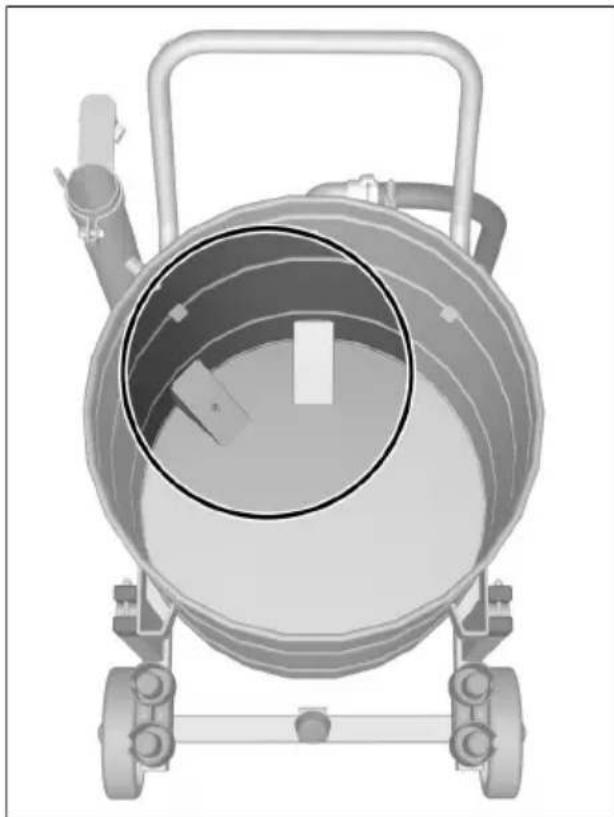

Nettoyer le réservoir
Remarque : Les lubrifiants réfrigérants à base d'eau peuvent être à l'origine d'une germination bactérielle. Porter des vêtements appropriés pour le retrait.
→ Vider le réservoir. → Retirer les dépôts du réservoir. → Éliminer les dépôts selon les directives locales.
→ Enlever les copeaux et les dépôts des tôles de retenue.
Mise hors service
→ Couper l'appareil à l'aide de l'interrupteur Marche/Arrêt. → Vider et nettoyer le réservoir. → Nettoyer la pompe pour fût. → Démonter les accessoires et les rincer puis les sécher suivant les besoins.
Remarque : Vider l'aspirateur après chaque utilisation et le laisser sécher avec le réservoir ouvert.
Transport
⚠ PRÉCAUTION
Risque de blessure et d'endommagement ! Respecter le poids de l'appareil lors du transport.
→ Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des véhicules.
Entreposage
⚠ PRÉCAUTION
Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.
Cet appareil doit uniquement être entreposé en intérieur.
Entretien et maintenance
→ Rincer l'appareil et les accessoires à intervalles réguliers à l'eau fraîche et les laisser sécher. → Pour éviter toute prolifération des germes, ne pas laisser des liquides dans l'appareil. En cas de pauses d'exploitation prolongées, ouvrir le couvercle pour permettre à l'humidité résiduelle de s'échapper.
Remplacer le filtre
→ Dévisser la vis de fermeture. → Enlever le filtre et le changer. → Insérer le nouveau filtre. → Visser et serrer de nouveau la vis de fermeture.
Remarque : Lors du montage, veiller à ce que le filtre soit correctement mis en place.
Assistance en cas de panne
⚠️ DANGER
Avant d'effectuer tout type de travaux sur l'appareil, le mettre hors service et débrancher la fiche électrique.
⚠️DANGER
Tous les contrôles et travaux sur des équipements électriques doivent être effectués par un spécialiste.
Moteur (turbine d'aspiration) ne démarre pas
- Aspirateur hors tension.
→ Vérifier la prise et le fusible de l'alimentation électrique. → Vérifier le câble d'alimentation et la fiche secteur de l'appareil.
La pompe pour fût ne débite pas
– Réservoir de liquide vide.
→ Utiliser la pompe pour fût uniquement avec un réservoir de liquide rempli.
- Aspirateur hors tension.
→ Vérifier la prise et le fusible de l'alimentation électrique. → Vérifier le câble d'alimentation et la fiche secteur de l'appareil.
- Débit mal réglé
→ Régler le débit à l'aide de la touche +/- – Tôle de retenue bouchée. → Nettoyer la tôle de retenue.
La force d'aspiration diminue petit à petit
- Buse, flexible d'aspiration ou tube d'aspiration bouché. → Vérifier, nettoyer les accessoires.
- Filtre encrassé. → Nettoyer le filtre.
Le vidage manuel du réservoir de fluide dure longtemps.
- Flexible d'évacuation écrasé ou obturé. → Contrôler / nettoyer le flexible de vidange.
- Tôle de retenue bouchée. → Nettoyer la tôle de retenue.
Service après-vente
Si la panne ne peut être réparée, l'appareil doit être contrôlé par le service après-vente.
Garantie
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.
Accessoires et pièces de rechange
Aucun accessoire inclus dans la fourniture. Les accessoires doivent être commandés séparément, en fonction de l'application.
- Utiliser uniquement des accessoires et des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d'origine garantissent un fonctionnement sûr et parfait de l'appareil.
- Vous trouverez plus d'informations sur les pièces de rechange dans le menu Service du site www.kaercher.com.
Caractéristiques techniques
| IVR-L 100/18-2 Tc Dp | |||
| Tension du secteur V 120 | |||
| Fréquence Hz 1~60 | |||
| Courant nominal A 15 | |||
| Capacité de la cuve gal (l) 26.4 (100) | |||
| Capacité de liquide gal (l) 13.2 (50) | |||
| Quantité d'air CFM (l/s) 2x 136 (2x 64) | |||
| Basse pression in H2O (kPa) 84 (21) | |||
| Classe de protection -- l | |||
| Type de protection -- IPX 4 | |||
| Raccord de flexible d'aspiration Largeur no- | minale | DN50 | |
| Longueur x largeur x hauteur in (mm) 32.9x 26 x 52 | (837 x 661 x 1322) | ||
| Poids de fonctionnement typique | Ibs (kg) | 125.6 (57) | |
| Température ambiante (max) | °F (°C) | 104 (+40) | |
| Valeurs définies selon EN 60335-2-69 | |||
| Niveau de pression acoustique LpA | dB(A) | 65 | |
| Incertitude KpA | dB(A) | 2 | |
| Câble d'alimentation | SJTW-A 3x14 AWG E41542 | ||
| Référence | Longueur de câble | ||
| USA | 6.650-465.0 | 33 ft (10.0 m) | |
Données techniques de la pompe pour fût
| Tension du secteur | V | 120 |
| Fréquence | Hz | 1~60 |
| Puissance | W | 500 |
| Type de protection | -- | IP 24 |
| Poids | lbs (kg) | 4.4 (2.4) |
| Longueur x largeur x hauteur | in (mm) | 38.0 x 7.5 x 5.0 (961 x 194 x 131) |
| Température ambiante | °F (°C) | 14/104 (-10/+40) |
| Température du fluide | °F (°C) | 248 (120) |
| Débit | gal/min (l/min) | 0-42.2 (0-160) |
| Hauteur de refoulement max. | ft (m) | 9.8-23.0 (3-7) |
| Longueur du flexible d'élimination | ft (m) | 7.9 (2.4) |
- CONSERVER CES CONSIGNES
- CONSIGNES DE SÉCURITÉ
- INSTRUCTIONS DE MISE À LA TERRE
- AVERTISSEMENT
- DANS TOUS LES CAS, S'ASSURER QUE LE RÉCEPTACLE EN QUESTION EST CORRECTEMENT RELIÉ À LA TERRE
- NE JAMAIS RETIRER LA LANGUETTE DE CONTACT DE TERRE DE LA FICHE ÉLECTRIQUE
- RALLONGES
- NE PAS TENTER DE RÉPARER UN CÂBLE D'ALIMENTATION
- ADAPTATEUR
- ENTRETIEN DES APPAREILS À DOUBLE ISOLATION
- TABLE DES MATIÈRES
- PROTECTION DE L'ENVIRONNEMENT
- INSTRUCTIONS RELATIVES AUX INGRÉDIENTS (REACH)
- ⚠ AVERTISSEMENT
- ⚠ PRÉCAUTION
- ATTENTION
- UTILISATION CONFORME
- SYMBOLES SUR L'APPAREIL
- ⚠AVERTISSEMENT
- EN CAS D'URGENCE
- BRANCHEMENT ÉLECTRIQUE
- ⚠️DANGER
- ÉLÉMENTS DE L'APPAREIL
- POUR LES ILLUSTRATIONS, VOIR LA PAGE DE GARDE
- MISE EN SERVICE
- ILLUSTRATION A
- UTILISATION
- TOUJOURS UTILISER L'APPAREIL EN POSITION 2. ATTENTION
- VÉRIFIER L'INDICATEUR DE REMPLISSAGE
- VIDER LE RÉSERVOIR DE LIQUIDE AVEC LA POMPE POUR FÛT
- ILLUSTRATION D
- VIDAGE PENDANT LE MODE ASPIRATION
- VIDAGE APRÈS LE MODE ASPIRATION
- VIDAGE MANUEL DU RÉSERVOIR DE LIQUIDE
- BASCULER LE RÉSERVOIR
- ILLUSTRATION C
- ILLUSTRATION E
- ILLUSTRATION F
- ILLUSTRATION G
- NETTOYER LE RÉSERVOIR
- MISE HORS SERVICE
- TRANSPORT
- ENTREPOSAGE
- ENTRETIEN ET MAINTENANCE
- ASSISTANCE EN CAS DE PANNE
- ⚠️ DANGER
- MOTEUR (TURBINE D'ASPIRATION) NE DÉMARRE PAS
- LA POMPE POUR FÛT NE DÉBITE PAS
- LA FORCE D'ASPIRATION DIMINUE PETIT À PETIT
- LE VIDAGE MANUEL DU RÉSERVOIR DE FLUIDE DURE LONGTEMPS
- SERVICE APRÈS-VENTE
- GARANTIE
- ACCESSOIRES ET PIÈCES DE RECHANGE
Marque : Kärcher
Modèle : IVR-L 100/18-2 Tc Dp
Catégorie : Aspirateur
