РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KM 100120 R G Kärcher

Общи указания Преди първото използване на уреда прочетете това оригинално ръководство за експлоатация и действайте съответно. Запазете оригиналното ръководство за експлоатация за последващо използване или за следващия собственик. Проверка на доставката Моля, незабавно уведомете Вашия дистрибутор или търговски филиал за открити при предаването на автомобила дефекти и транспортни повреди. Защита на околната среда Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин. Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци. Указания за съставни вещества (REACH) Актуална информация за съставките ще намерите на интернет страница: www.kaercher.de/REACH Изхвърляне на изведения от експлоатация автомобил Изведени от експлоатация автомобили съдържат ценни материали, подлежащи на рециклиране. Във връзка с изхвърлянето на Вашия автомобил препоръчваме да работите съвместно със специализирано предприятие за дейности по изхвърляне.

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най -близкия оторизиран сервиз, като представите касовата бележка. (Адрес, вж. задната страна) Допълнителна гаранционна информация (ако има такава) можете да намерите в страницата „Сервиз“ на местния уебсайт на Kärcher в раздел „Изтегляне“. Аксесоари и резервни части Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com. Степени на опасност

● Указание за непосредствена опасност, която може да доведе до тежки телесни повреди или до смърт. 몇 ПРЕДУПРЕЖДЕНИЕ ● Указание за възможна опасна ситуация, която може да доведе до тежки телесни повреди или до смърт. 몇 ПРЕДПАЗЛИВОСТ ● Указание за възможна опасна ситуация, която може да доведе до леки телесни повреди.

Опасност от изгаряне поради горещи повърхности Оставете автомобила да се охлади, преди да работите по него.

Опасност от злополука поради преобръщане Използвайте високо изпразване само върху равна основа. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване Опасност от притискане и порязване на ремъци, странични метли, резервоар за отпадъци, капак. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване Порязване и наранявания от притискане поради движещи се части на автомобила във вътрешността му. Не посягайте в отворите на уреда.

Опасност от злополука поради неправилно

Преди първата употреба на уреда прочетете инструкцията за експлоатация и всички указания за безопасност. Застопоряваща спирачка Пълно налягане на гумите Място за поставяне на автомобилния крик Фиксирана точка за закрепване Макс. натоварване на повърхността за разтоварване 20 kgБългарски 463 Употреба по предназначение Използвайте метачната машина за почистване на подове за промишлена употреба. Използвайте метачната машина за следните предвидени области на употреба: 1 паркинги 2 тротоари 3 производствени системи 4 логистични площи 5 хотели 6 обекти за търговия на дребно 7 складови площи Използвайте метачната машина само в съответствие с информацията, дадена в настоящото ръководство за експлоатация. Всяка употреба, различна от посочената, се счита за употреба не по предназначение. За произтеклите от това щети производителят не носи отговорност, рискът се поема единствено от ползвателя. Метачната машина може да се използва само с прикачния комплект StVZO за работа върху обществени пътища. По метачната машина не трябва да се предприемат

минава и да се почиства само по повърхности, разрешени от собственика на предприятието или неговите упълномощени лица. Забранена е експлоатацията в затворени помещения. Предвидима неправилна употреба Никога не измитайте или изсмуквайте експлозивни течности, газове, неразредени киселини и разтворители (напр. бензин, разредители за бои, нафта), при свързване със засмуквания въздух те образуват експлозивни пари или смеси. Никога не измитайте или изсмуквайте ацетон, неразредени киселини и разтворители, тъй като те атакуват и повреждат материалите, от които е направен уредът

Никога не измитайте или изсмуквайте реактивни метални прахове (напр. алуминий, магнезий, цинк), при свързване със силно алкални или киселинни почистващи препарати те образуват експлозивни газове. Не измитайте или изсмуквайте горящи или тлеещи предмети, съществува опасност от пожар. Не изсмуквайте опасни за здравето вещества. Престоят в опасни зони е забранен. Забранена

експлоатацията в помещения с риск от експлозия. Забранено е взимането със себе си на придружаващи лица. С този уред не е позволено местене/теглене или транспортиране на предмети. Подходящи настилки за метене

● Индустриални подове ●Циментови подове

Метачната машина работи на принципа на прехвърляне.

1. Въртящата се странична метла почиства ъгли и ръбове по

повърхността за метене и транспортира отпадъците в улея на метящия валяк.

2. Въртящият се метящ валяк транспортира отпадъците

директно в резервоара за отпадъци.

3. Завихреният прах в резервоара за отпадъци се отделя от

прах и смукателният уловител изсмуква филтрирания чист въздух.

4. Почистването на филтъра за прах се извършва

автоматично. Указания за безопасност Предпазни устройства Предпазните устройства служат за защита на потребителя и не трябва да се спират или да се пренебрегва тяхната

Спазвайте указанията за безопасност, дадени в съответните глави! Капак на двигателя/обтекател вдясно Капакът на двигателя и десният обтекател имат предпазно устройство. При отваряне на капака или на обтекателя работещият двигател с вътрешно горене се изключва. Двигателят може да се стартира само ако и двете са

Изпразване на резервоара за отпадъци По време на изпразването на резервоара за отпадъци метящият валяк се блокира автоматично. Режим на обслужване с две ръце, резервоар за

За да се предотвратят намеси в механиката за изпразване и в зоната на движение на резервоара за отпадъци, вдигането, спускането и изпразването на резервоара за отпадъци е възможно само в режим на обслужване с две ръце. Предпазна подпора на резервоар за отпадъци Разрешено е да стоите под резервоара за отпадъци само ако той е напълно повдигнат и обезопасен срещу спускане чрез предвидената и правилно прикрепена предпазна подпора. Контактен прекъсвач на седалката Контактен прекъсвач на седалката гарантира, че машината може да се стартира само ако водачът седи на седалката. Указания за безопасност при обслужване 몇 ПРЕДУПРЕЖДЕНИЕ ● Използвайте уреда само по предназначение. Съблюдавайте местните условия и при работата с уреда следете за трети лица, особено деца. ● Проверявайте уреда с работните приспособления за изправно състояние и за експлоатационна безопасност. Ако състоянието на уреда не е безупречно, не трябва да използвате уреда. ● В опасни зони (напр . бензиностанции) спазвайте съответните правила за безопасност. Никога не използвайте уреда в помещения с риск от експлозия. ● Уредът не е предназначен за употреба от лица с ограничени физически, сензорни или умствени възможности, или липса на опит и / или познания. ● Уредът трябва да се използва само от хора, които са обучени за работа с него или които са доказали способностите си за обслужването му, и на които ползването на уреда е изрично възложено.ВНИМАНИЕ ● Преди началото на работата обслужващото лице Макс. натоварване 150 kg Положение ON: Уредът може да се придвижва със собствено задвижване Положение OFF: Уредът може да се премества Отвор за пълнене, резервоар за хидравлично

Педал клапан за груби отпадъци Въртяща се клапа за мокри повърхности Развиване, закрепване на филтъра за прах464 Български трябва да проверява дали всички предпазни устройства са поставени правилно и функционират. ● Обслужващото лице на уреда е отговорно за злополуки с други лица или с тяхното имущество.ПРЕДУПРЕЖДЕНИЕ ●  Осигурявайте тясно прилепващо облекло и здрави обувки на обслужващото лице. Избягвайте по-широко облекло. ● Децата трябва да бъдат под надзор , за да се гарантира, че не си играят с уреда. ● Деца и подрастващи не трябва да работят с уреда.ВНИМАНИЕ ● Преди тръгване проверявайте околността в близост (напр. за деца). Следете за достатъчна видимост!ОПАСНОСТ ● Никога не оставяйте уреда без надзор, докато той не е осигурен срещу самоволно придвижване. Преди слизане от уреда винаги задействайте застопоряващата спирачка.ВНИМАНИЕ ● Изваждайте ключа за запалването или KIK (Kärcher Intelligent Key), за да предотвратите ползването на уреда от неупълномощени лица.ПРЕДПАЗЛИВОСТ ● Не използвайте уреда в зони, в които съществува възможност за наличие на падащи предмети.ПРЕДУПРЕЖДЕНИЕ ● При уреди, оборудвани с осветление Blue Spot, не гледайте директно в светлинния

Указания за безопасност при режим на движение Указание ● Списъкът с възможности за опасност от преобръщане не е изчерпателен.ОПАСНОСТ ● Опасност от преобръщане при твърде големи нанагорнища и наклони! При преминаване по нанагорнища и наклони спазвайте максимално допустимите стойности, посочени в техническите данни. ● Опасност от преобръщане при твърде голям страничен наклон! При движение напречно на посоката на движение спазвайте максимално допустимите стойности, посочени в техническите данни. ● Опасност от преобръщане при нестабилна основа! Използвайте уреда само върху укрепена основа. 몇 ПРЕДУПРЕЖДЕНИЕ ● Опасност от злополука поради несъобразена скорост. На завои се движете бавно. Указания за безопасност на двигатели с вътрешно

ОПАСНОСТ ● Спазвайте специалните указания за безопасност, дадени в ръководството за експлоатация на производителя на двигателя. ● Забранена е експлоатацията в затворени помещения. ● Опасност от отравяне: Не вдишвайте отработените газове. ● Никога не затваряйте отворите за отвеждане на отработени газове. ● Не се навеждайте над отвора за отвеждане на

газове и не го докосвайте. ● Имайте предвид времето на инерционен ход на двигателя при спиране (3-4 секунди). През това време задължително стойте далеч от зоната на задвижващия механизъм. Грижа и поддръжка 몇 ПРЕДУПРЕЖДЕНИЕ ● Преди работа по електрическата инсталация разкачете акумулатора. ● Преди почистване, поддръжка, смяна на части и преминаване към друга функция трябва да изключвате уреда и да изваждате ключа за запалването. 몇 ПРЕДПАЗЛИВОСТ ● Възлагайте привеждането в изправност само на одобрени сервизи или на специалисти в тази област, които са запознати с всички свързани с това правила за безопасност. ВНИМАНИЕ ● Съблюдавайте проверката за безопасност на преносими уреди за професионална употреба съгласно валидните на мястото предписания (напр. в Германия: VDE 0701). ● Къси съединения или други повреди. Не почиствайте уреда с водна струя от маркуч или под високо налягане. ● Изпълнявайте работи по уреда само с подходящи ръкавици. Описание на уреда Изображение на уреда 1 Обтекател вдясно (подвижен) 2 Предпазна подпора на резервоар за отпадъци 3 Седалка на водача (с контактен прекъсвач на седалката) 4 Сигнална лампа за кръгово осветление 5 Капак на двигателя (подвижен) 6 Бутон Вдигане/изпразване на резервоара за отпадъци 7 Придържаща шина за “Hombase System” 8 Освобождаване на спирачката 9 Застопоряваща спирачка 10 Задно колело 11 Метящ валяк с уплътнителни лайстни 12 Странична метла отляво* 13 Предно колело 14 Педал Вдигане/спускане на клапана за груби отпадъци 15 Странична метла отдясно 16 Педал на газта напред / назад 17 Лост за регулиране на седалката 18 Обслужващи елементи** 19 Волан

• само KM 100/120 R G 2SB ** описано е по-подробно в една от следващите глави

Не е изобразено следното оборудване, което при поръчка вече е фабрично монтирано, или може да бъде монтирано допълнително от сервиза. 1 Комфортна седалка 2 Работни светлини 3 Комплект StVZO 4 Blue Spot 5 Защитен покрив за водача 6 Странична метла отляво 7 Водна система за пръскане 8 Модул FleetmanagementБългарски 465 Обслужващи елементи 1 Волан 2 Прекъсвач работни светлини (опция) 3 Прекъсвач лампа за кръгово осветяване (опция) 4 Клаксон 5 Ключов прекъсвач 6 Педал на газта “Напред” 7 Педал на газта “Назад” 8 Лост на дросела 9 Бутон Високо изпразване 10 Бутон Почистване на филтъра за прах 11 Прекъсвач Водна система за пръскане (опция) 12 Прекъсвач за избор на програма* 13 Брояч на работните часове

• описано е по-подробно в една от следващите глави Прекъсвач за избор на програма

Функциите са активирани само при включен ключов

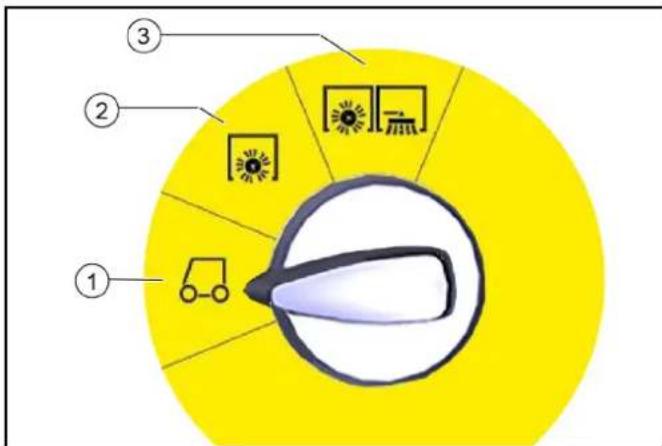

1 Пътуване – В това положение двигателят може да се стартира – Метачната машина може да бъде придвижена до мястото на употреба – Метящият валяк и страничните метли са вдигнати и

2 Метене с метящ валяк – Метящият валяк е спуснат и включен 3 Метене с метящ валяк, дясна и лява странична метла – Метящият валяк, дясната и лявата странична метла (опционално) се спускат и включват

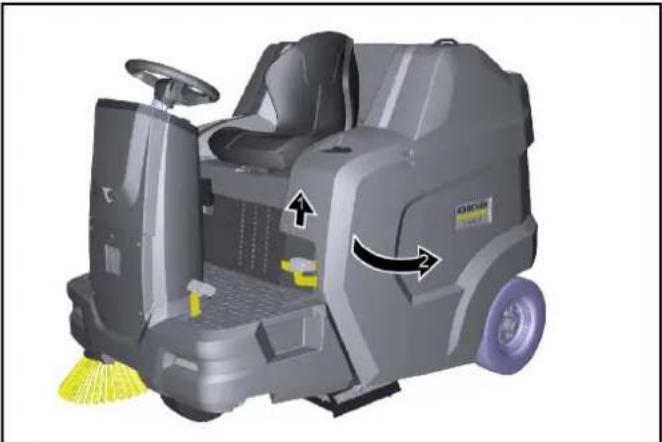

몇 ПРЕДУПРЕЖДЕНИЕ Неправилна функция поради отворени обтекатели Отваряйте обтекателите само когато ключовият прекъсвач е на <0> и ключът е изваден. Отварянето по време на експлоатация е забранено. Отваряне/затваряне на капака на двигателя Капакът на двигателя трябва да се отваря за извършването на определени дейности: 1 Зареждане на гориво 2 Проверка на нивото на хидравлично масло/доливане 3 Смяна на филтъра за хидравлично масло (само от оторизиран сервиз) 4 Проверка/смяна на метящия валяк 5 Разкачване на акумулатора ●За отварянето хванете капака на двигателя за удълбочението за хващане, освободете го нагоре, след това го завъртете настрани. Отваряне/затваряне на обтекателя вдясно Обтекателят вдясно трябва да се отваря за извършването на определени дейности: 1 Отваряне/затваряне на свободен ход 2 Отваряне на крана за гориво 3 Проверка на нивото на моторно масло/доливане 4 Смяна на маслото на

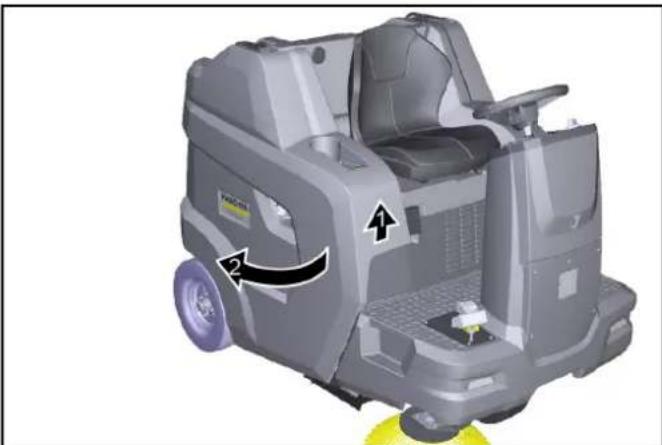

5 Проверка/смяна на запалителната свещ 6 Почистване/смяна на въздушния филтър ●За отварянето хванете обтекателя за удълбочението за хващане, освободете го нагоре, след това го завъртете

Повърхност на поставката Максимално допустимото натоварване на повърхността на поставката е 20 kg. 1 Осигурете сигурно закрепване на товара. Акумулатори/зарядни устройства

Използвайте само препоръчаните от производителя акумулатори и зарядни устройства Сменяйте акумулаторите само с такива от същия тип. Преди да изхвърлите автомобила като отпадък, извадете акумулатора и го изхвърлете като отпадък,466 Български като спазвате специфичните за страната, респ. местните предписания. Символи Предупредителни указания При работа с акумулатори съблюдавайте изброените по- долу предупредителни указания: Указания за безопасност на оловни акумулатори

Опасност от пожар и експлозия! Не поставяйте инструменти или подобни предмети върху акумулатора. Късо съединение и опасност от експлозия. Задължително избягвайте пушене и открит огън. Помещенията, в които се зареждат акумулатори, трябва да бъдат с добра вентилация, тъй като при зареждането се образува силно експлозивен газ.

Опасност от разяждане Действайте внимателно при третиране на нехерметичен акумулатор заради изтичаща сярна

Опасност от нараняване! Никога не допускайте контакт на рани с олово. След работата по акумулатори винаги почиствайте

몇 ПРЕДУПРЕЖДЕНИЕ Опасност за околната среда при неправилно изхвърляне на акумулатора Изхвърляйте безопасно дефектни или изразходвани акумулатори (При необходимост се свържете с предприятие за изхвърляне на отпадъци или със сервиза на Kärcher). Мерки при случайно освобождаване на акумулаторна

При съобразена с правилата употреба и при спазване на ръководството за употреба оловните акумулатори не създават рискове. Независимо от това имайте предвид, че оловните акумулатори съдържат сярна киселина, която може да причини силни разяждания.

разлята или изтичаща при нехерметичен акумулатор киселина със свързващ материал, напр. пясък. Не допускайте да попадне в канализацията, в почвата или във водните басейни.

2. Неутрализирайте киселината с варовик/сода и я

изхвърляйте като отпадък при спазване на местните разпоредби.

3. За изхвърляне на дефектния акумулатор се свържете със

специализирано предприятие за дейности по изхвърляне.

4. Пръски от киселини в очите или по кожата да се изплакват

респ. измиват с чиста вода.

5. След това незабавно потърсете лекар.

6. Замърсеното облекло да се изпере с вода.

7. Сменете облеклото си.

Преди пуск в експлоатация Указания за разтоварване

Опасност от злополуки при разтоварване на уреда При разтоварването на уреда използвайте подходяща

За разтоварване/натоварване на уреда не използвайте вилков електрокар. При разтоварване/натоварване на уреда съблюдавайте

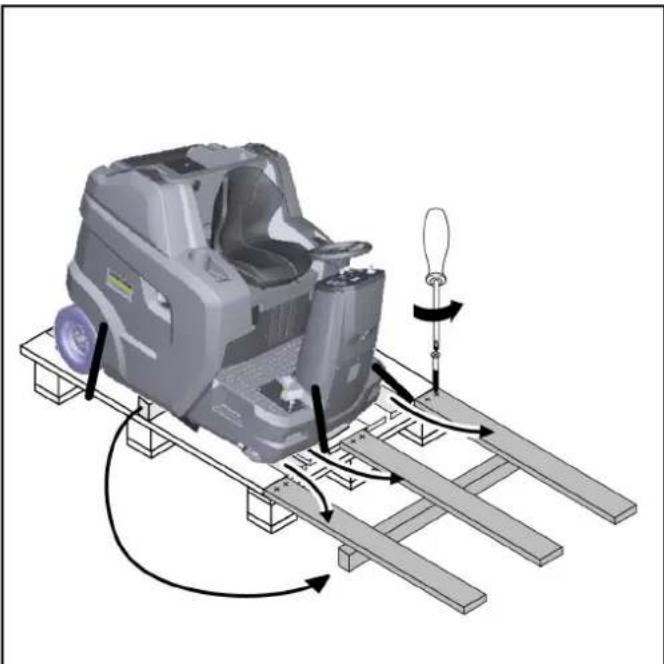

Вижте също глава „Технически данни“. Фигура: Рампа за спускане

1. Свържете акумулатора и го заредете, ако е необходимо.

2. Използвайте приложените дъски

, за да изградите рампа според скицата.

3. Разрежете опаковащите ленти от пластмаса и отстранете

4. Отстранете фиксиращите ленти от точките на закрепване.

5. Развийте трите показани подови дъски и квадратната

греда от палета. Спазвайте указанията, посочени в ръководството за употреба на акумулатора и върху акумулатора, както и в настоящото ръководство

експлоатация. Носете защита за очите. Дръжте децата далеч от киселина и акумулатори. Опасност от експлозия Забранени са огън, искри, открита светлина и

Опасност от разяждане Първа помощ Предупредително указание

Не изхвърляйте акумулатора в контейнера за отпадъци.Български 467

6. Поставете четирите дъски на ръба на палета, поставете

ги така, че да се намират под колелата на уреда. Завийте

7. Поставете квадратната греда под дъските като опора.

8. Отстранете дървените трупчета, които задържат

9. Освободете застопоряващата спирачка.

10.Внимателно придвижете уреда от палета по създадената рампа (вж. глава “Придвижване на уред със собствено задвижване”) или го избутайте от палета (вж. глава “Придвижване на уред без собствено задвижване”). Отваряне/затваряне лост свободен ход

Опасност от злополука поради липсваща спирачна

Преди да задействате лоста свободен ход, подсигурете уреда срещу самопроизволно придвижване. 몇 ПРЕДПАЗЛИВОСТ Опасност от повреда на хидростатичния задвижващ

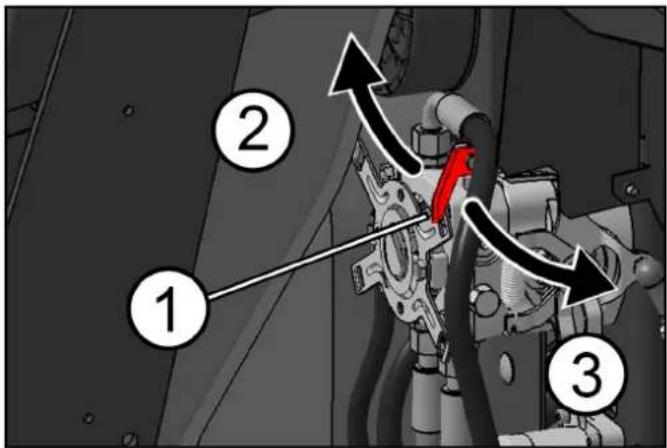

Бутайте уреда бавно и само на кратки разстояния. В никакъв случай не теглете уреда. 1 Лост свободен ход, червен 2 Положение Свободен ход затворен – Уредът е готов за движение 3 Положение Свободен ход отворен – Уредът може да се премества Придвижване на уред без собствено задвижване (уредът може да се премества) 1 За преместването на уреда отворете лоста свободен ход. a Завъртете десния обтекател навън. b Дръпнете лоста свободен ход към тялото (отваряне). c Освободете застопоряващата спирачка. d Преместете уреда. Задвижване на уреда със собствено задвижване (уредът е готов за движение) 1 След преместването на уреда затворете лоста свободен

a Задействайте застопоряващата спирачка. b Натиснете лоста свободен ход напред от тялото (затваряне). c Затворете десния обтекател. Монтиране на страничните метли

При доставката страничната/ите метла/и е/са закрепена/и с кабелна връзка към седалката на водача.

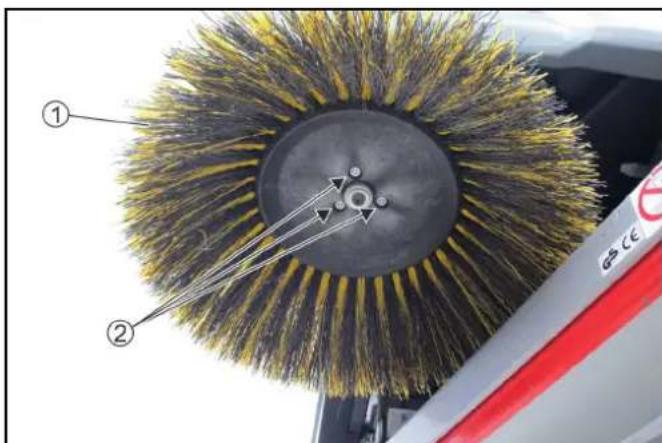

1. Преди пускането в експлоатация закрепете страничните

метли на уреда. Вж. глава “Смяна на странични метли”. Пускане в експлоатация Проверка на безопасността преди стартирането

Опасност от изгаряне поради горещи повърхности Стойте далеч от горещия двигател, ауспуха, огънатата част и хидравличния задвижващ двигател. Преди проверката на безопасността оставете уреда да

Вижте липсващите указания в глава “Грижа и поддръжка | Работи по поддръжката”.

1. Проверете предпазната функция на капака на двигателя/

обтекателя вдясно. a Двигателят с вътрешно горене не трябва да се стартира при отворен капак на двигателя. b Двигателят с вътрешно горене не трябва да се стартира при отворен обтекател.

2. Проверявайте функцията

на контактния прекъсвач на

a При работещ двигател с вътрешно горене уредът трябва да се изключва, ако водачът стане от седалката.

3. Проверете пълното налягане на гумите.

4. Проверете нивото на моторното масло.

5. Проверете нивото на напълване на хидравличния

6. Проверете метящия валяк и страничните метли за чужди

функционална безопасност (само при напълно спрян

8. Изпразнете резервоара за отпадъци.

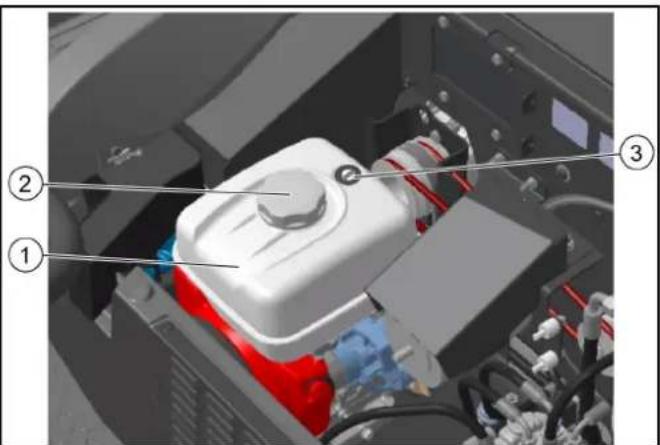

9. Проверете нивото на напълване на резервоара за гориво.

Опасност от експлозия поради преливащо гориво При зареждането внимавайте върху горещи повърхности да не попада гориво.

Опасност от експлозия поради пушене и открит огън По време на зареждането спазвайте стриктна забрана за пушене, както и забраната за открит огън. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност за здравето поради вдишване на изпарения Не зареждайте в затворени помещения.

Опасност от повреда поради неправилно гориво Зареждайте само подходящо гориво, както е посочено в Технически данни. 1 Резервоар за гориво 2 Капачка на резервоара 3 Показание на резервоара468 Български

1. Изключете уреда (изключете двигателя).

2. Завъртете капака на двигателя навън.

3. Отворете капачката за зареждане.

5. Избършете изтеклото навън гориво и затворете капачката

за зареждане. Настройка на седалката на водача

Опасност от злополука Настройвайте седалката на водача само при спрян уред. 1 Седалка на водача 2 Лост за регулиране на седалката

1. Дръпнете лоста за регулиране на седалката надясно и

преместете седалката на водача в желаната позиция.

2. Пуснете лоста за регулиране на седалката.

3. Чрез придвижване на седалката на водача напред и назад

се уверете, че тя е фиксирана правилно. Отваряне/затваряне на крана за гориво 1 Кран за гориво 1 За да отворите, респ. затворите крана за гориво, го завъртете докрай в съответната посока. Задействане/освобождаване на застопоряващата

1 Деблокиране на застопоряващата спирачка 2 Застопоряваща спирачка Задействане на застопоряващата спирачка:

1. Натиснете застопоряващата спирачка (фиксира се).

Освобождаване на застопоряващата спирачка:

2. Натиснете деблокиращия механизъм, застопоряващата

спирачка се освобождава. Експлоатация Стартиране на уреда (двигателя)

За да се стартира двигателят, капакът на двигателя трябва да е затворен и водачът да е седнал на седалката.

1. Отворете крана за гориво.

2. Седнете на седалката на водача (контактен прекъсвач на

3. Поставете прекъсвача за избор на програма на

положение “Движение”.

4. Пъхнете ключа в ключовия прекъсвач и го

завъртете на положение “I - ON”, двигателят стартира.

5. При ниски външни температури: Натиснете лоста на

Придвижване на уреда

Опасност от нараняване при придвижване назад При придвижване назад не трябва да има опасност за трети лица. При необходимост ги инструктирайте. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от злополука Не пътувайте с вдигнат резервоар за отпадъци.

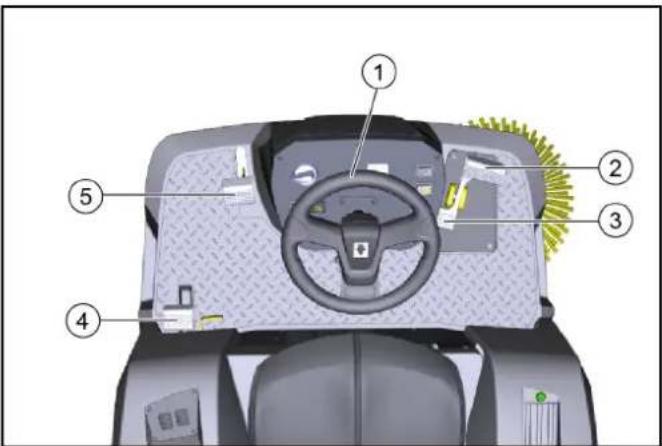

Опасност от повреда на задвижващия механизъм! Преди всяко пътуване се уверявайте, че лостът свободен ход е затворен. Винаги натискайте педала на газта внимателно и бавно. Не превключвайте рязко от придвижване назад към придвижване напред или обратно. 1 Волан 2 Придвижване напред 3 Придвижване назад 4 Застопоряваща спирачка 5 Клапан за груби отпадъци

1. Внимателно натиснете педала на газта.

a С педала на газта регулирайте безстепенно скоростта на движение. b Избягвайте рязко натискане на педала. c Адаптирайте скоростта на движение към съответните

2. Направлявайте посоката на движение с волана.Български 469

3. Пуснете педала на газта, уредът спира автоматично и

остава на място. a В аварийни ситуации задействайте допълнително и застопоряващата спирачка. Режим метене Указания за режима на метене

Опасност от нараняване поради внезапно спиране По време на движение или работи по почистване не ставайте от седалката на водача (контактният прекъсвач на седалката спира уреда внезапно). 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване от камъни или чакъл При отворен клапан за груби отпадъци следете за хора, животни или предмети в близост (отхвърчащите камъни или чакъл са опасни). 몇 ПРЕДПАЗЛИВОСТ Опасност от повреди поради ленти за опаковане или

Не измитайте ленти за опаковане, шнурове или подобни предмети (повреда на механиката на метене). Не трябва да се преминава върху или да се избутват предмети или отделни препятствия.

1. За оптимален резултат от почистването адаптирайте

скоростта на движение към условията.

е разрешено само с прибран резервоар за

a Ако прекъсвачът за избор на програма е на положение “Движение”, капакът на резервоара е автоматично

b Ако прекъсвачът за избор на програма се превключи на положение “Метене”, капакът на резервоара се отваря автоматично и резервоарът за отпадъци е готов да

3. Редовно изпразвайте резервоара за отпадъци.

a Ако е бил метен основно чакъл (голямо тегло на отпадъците), изпразвайте резервоара за отпадъци по-

4. При почистване на повърхности поставете прекъсвача за

избор на програма на положение “Метене с метящ валяк”.

5. За почистването на бордюри използвайте допълнително

страничната метла, за тази цел поставете прекъсвача за избор на програма на положение “Метене с метящ валяк и странични метли”.

6. Върху неподвижни препятствия с височина до 6 cm може

да се преминава бавно и внимателно.

7. Върху неподвижни препятствия с височина над 6 cm

преминавайте само с подходяща рампа. Метене с метящ валяк и странични метли

почистване изберете посока на движение

2. За почистване на повърхности: Спуснете метящия валяк,

за тази цел поставете прекъсвача за избор на програма на положение “Метене с метящ валяк”.

3. При мокри или влажни повърхности: Отворете въртящата

се клапа за мокри повърхности.

4. За почистване близо до ръбове: спуснете допълнително

дясната странична метла, за тази цел поставете прекъсвача за избор на програма на положение “Метене с метящ валяк и странични метли”.

5. За поемане на по-едри предмети (50 mm): Натиснете за

кратко педала Клапан за груби отпадъци.

6. От време на време почиствайте филтъра за прах.

a Филтърът за прах се почиства автоматично през

b В прашна среда задействайте допълнително прекъсвача за почистване на филтъра. Изпразване на резервоара за отпадъци Високото изпразване на уреда позволява отпадъците в резервоара за отпадъци да се изсипват директно в контейнер за отпадъци (максимална височина на разтоварване - вж. глава „Технически данни“). 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от наранявания поради падащи предмети! При вдигане и спускане на резервоара за отпадъци има опасност от наранявания поради падащи от повърхността за разтоварване предмети. Преди вдигането на резервоара за отпадъци отстранете всички ненадеждно закрепени предмети от повърхността за разтоварване. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от наранявания при преобръщане на машината при изпразването на резервоара за

Изпразвайте резервоара за отпадъци само върху здрава, равна основа. При изпразване върху наклони и рампи спазвайте безопасното разстояние. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от наранявания при престой в зоната на движение на резервоара за отпадъци! Уверете се, че по време на процеса на изпразване в зоната на движение на резервоара за отпадъци няма хора или

몇 ПРЕДУПРЕЖДЕНИЕ Опасност от наранявания поради притискане или срязване на части от тялото при намеса в механиката на резервоара за отпадъци! Не посягайте в зоната на движение или към компонентите на механиката за изпразване на резервоара за отпадъци. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване поради спускане на резервоара за отпадъци! Повдигнатият резервоар за отпадъци може да се спусне рязко и да причини сериозни наранявания поради притискане и заклещване. Не минавайте под необезопасения резервоар за отпадъци. Закрепете правилно повдигнатия резервоар за отпадъци с предоставената предпазна подпора, преди да минете под резервоара за

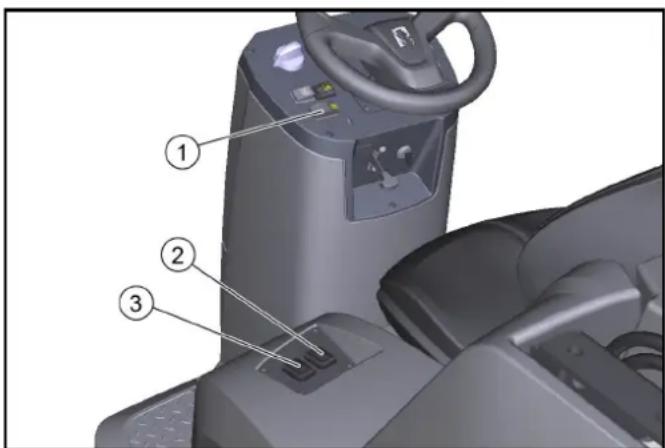

1 Бутон Високо изпразване 2 Прекъсвач Вдигане/спускане на резервоара за отпадъци 3 Прекъсвач Отваряне/затваряне на капака на резервоара

1. Поставете прекъсвача за избор на програма на

положение “Движение” (само в това положение резервоарът за отпадъци може да се вдигне).470 Български

2. Позиционирайте уреда приблизително.

a След като изключите уреда, изчакайте най-малко още 1 минута, за да може да се слегне прахът преди изпразването.

3. Натиснете и задръжте натиснат бутона Високо

4. Натиснете прекъсвача Резервоар за отпадъци и вдигнете

резервоара за отпадъци. a За изпразването в контейнер за отпадъци вдигнете резервоара за отпадъци изцяло и бавно се приближете към контейнера за събиране. b За безпрепятствено изпразване повдигнете резервоара за отпадъци приблизително до половината, докато капакът на резервоара може да се отвори (при твърде малка височина на изпразване задействането на капака на резервоара е блокирано).

5. Задействайте застопоряващата спирачка.

6. Натиснете прекъсвача Капак на резервоара и

резервоара за отпадъци.

7. Затворете капака на резервоара.

8. Освободете застопоряващата спирачка.

9. Отдалечете се от мястото на изпразването.

10.Спуснете докрай резервоара за отпадъци. Изключване на уреда След изключването на уреда филтърът за прах се почиства автоматично. 1 Поставете уреда върху равна повърхност. 2 Завъртете прекъсвача за избор на програма на положение “Движение”. 3 Задействайте застопоряващата спирачка. 4 Извадете ключа от ключовия прекъсвач. 5 Затворете крана за гориво. Транспортиране

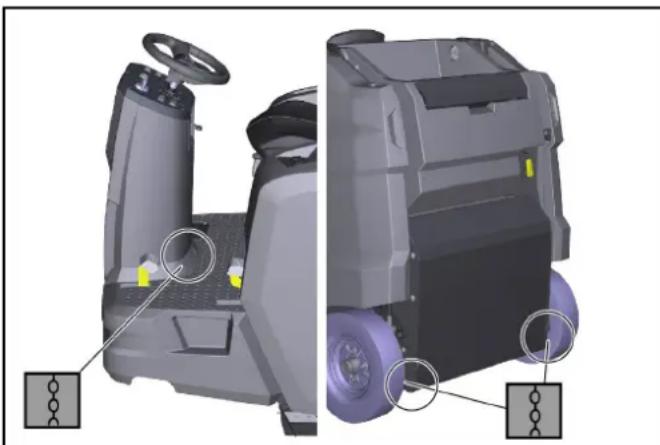

Опасност от злополука при товаренето При товаренето на уреда винаги затваряйте лоста свободен ход. Едва след това задвижването и застопоряващата спирачка са в готовност за експлоатация. При изкачвания или наклони уредът винаги трябва да се движи със собствено задвижване. Натоварвайте и разтоварвайте уреда само върху равна повърхност. Опасност от наранявания

Съблюдавайте собственото тегло (транспортното тегло) на уреда при транспортиране на уреда върху ремаркета или с автомобили. Осигурявайте уреда срещу изплъзване и преобръщане в съответствие с валидните инструкции. 1 Затворете крана за гориво. 2 Фиксирайте колелата на метачната машина с клинове. 3 Осигурете метачната машина с обтягащи колани или

Съблюдавайте маркировките за местата за закрепване към основната рамка (символи с верига). ●Точките за закрепване отзад вляво и вдясно са отвори (прибл. ø 30 mm) в рамката между задното колело и резервоара за отпадъци. ●Отпред е мястото за закрепване между надставката за педала и предната конзола. 4 Разкачете отрицателния полюс на акумулатора. 5 Извадете

몇 ПРЕДПАЗЛИВОСТ Опасност от наранявания и повреди При съхранение съблюдавайте теглото на уреда. В допълнение съблюдавайте указанията, дадени в ръководството за експлоатация на двигателя. 1 Поставете метачната машина върху равна повърхност в суха, защитена от замръзване среда. Защитете я от прах с покривало. 2 Осигурете метачната машина срещу самопроизволно придвижване (застопоряваща спирачка). 3 Затворете крана за гориво. 4 Извадете ключа. 5 Ако машината не се използва в продължение на повече от 4 седмици, разкачете отрицателния полюс на акумулатора. 6 Зареждайте акумулатора през интервал от прибл. 2

Ако метачната машина не се използва продължително

1 изпуснете изцяло горивото от резервоара. 2 Сменете моторното масло. 3 Развийте запалителната свещ и сипете 5 ml прясно моторно масло в отвора на запалителната свещ. Превъртете двигателя няколко пъти без запалителна свещ (не го стартирайте). Завинтете запалителната свещ. Грижа и поддръжка

Спазвайте указанията за безопасност за грижа и поддръжка, дадени в началото на настоящото ръководство за експлоатация. Почистване на уреда

Къси съединения или други повреди. Не почиствайте уреда с водна струя от маркуч или под високо налягане.

Неправилно почистване Опасност от повреда. Не използвайте абразивни или агресивни почистващи

Опасност за здравето поради наличие на прах За вътрешно почистване със сгъстен въздух. Носете прахозащитна маска и защитни очила. Вътрешно почистване на уреда 1 Отворете обтекателите. 2 Продухайте уреда със сгъстен въздух. 3 Почистете уреда с влажен, напоен в мека почистваща луга парцал. 4 Затворете обтекателите. Външно почистване на уреда 1 Почистете уреда с влажен, напоен в мека почистваща луга парцал.Български 471 Интервали на поддръжка

За да се защитят претенциите за предоставяне на гаранция, по време на периода на гаранцията всички сервизни работи и работи по поддръжка трябва да се извършват от оторизиран сервиз съгласно контролния списък за инспекции (ICL). ●Броячът на работните часове показва датата на интервалите за поддръжка. ● Интервалите за извършването на сервизни работи

работи по поддръжка от клиента/обслужващото лице са посочени в глава “Поддръжка от клиента”. Работите трябва да се извършват от квалифициран специалист. При необходимост по всяко време може да бъде повикан специализиран дистрибутор на Kärcher. ●Други работи по поддръжката трябва да се извършват от оторизирания сервиз съгласно контролния списък за

. Моля, свържете се своевременно със сервиза. Поддръжка от страна на клиента

Всички сервизни работи и работи по поддръжка трябва да се изпълняват от квалифициран специалист, при необходимост по всяко време може да бъде повикан специализиран дистрибутор на Kärcher. Работи по хидравличната система могат да се извършват само от оторизирания сервиз.

Описания - вж. глава “Дейности по поддръжката”. ● Ежедневно 1 вж. глава “Проверка на безопасността преди стартирането”. ● Веднъж седмично 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване поради спускане на резервоара за отпадъци! Повдигнатият резервоар за отпадъци може да се спусне рязко и да причини сериозни наранявания поради притискане и заклещване. Не минавайте под необезопасения резервоар за отпадъци. Закрепете правилно повдигнатия резервоар за отпадъци с предоставената предпазна подпора, преди да минете под резервоара за

1 Проверявайте подвижните части за лекота на подвижност.

Преди всички работи по поддръжка и ремонт при повдигнат резервоар за отпадъци монтирайте предпазната подпора, вж. глава Монтиране/демонтиране на предпазната подпора на резервоара за отпадъци. 2 Проверявайте регулирането и износването на уплътнителните лайстни в диапазона на метене. 3 Проверявайте уплътнителните лайстни на капака на резервоара (3x) 4 Проверявайте метящия валяк и страничните

5 Проверявайте филтъра за прах и при необх. почиствайте тялото на филтъра. 6 Проверявайте въздушния филтър. 7 Проверявайте горивната и хидравличната системи за херметичност. 8 Проверявайте опъна, износването и функцията на

● Поддръжка на всеки 50 работни часа 1 Почиствайте въздушния филтър (при използване в прашна среда - по-често). ● Поддръжка на всеки 100 работни часа 1 Смяна на моторното масло (първа смяна след 20 работни

2 Проверявайте и почиствайте запалителната свещ. 3 Почиствайте въздушния филтър. 4 Почиствайте утаителната чаша. ● Поддръжка на всеки 300 работни часа 1 Сменяйте въздушния филтър. 2 Почиствайте горивния филтър. 3 Сменяйте запалителната свещ. ● Поддръжка според износването 1 Сменяйте уплътнителните лайстни. 2 Сменете метящия валяк. 3 Сменяйте страничните метли. Поддръжка от страна на сервиза

За да се защитят претенциите за предоставяне на гаранция, по време на периода на гаранция всички сервизни работи и работи по поддръжка трябва да се извършват от оторизиран сервиз на Kärcher съгласно контролния списък за инспекции. ●Първоначална инспекция след 20 работни часа ●Поддръжка на всеки 100 работни часа ●Поддръжка на всеки 300 работни часа Работи по поддръжка Проверка на нивото на моторно масло/доливане Проверете нивото на маслото при спрян и намиращ се в хоризонтално положение уред.

Опасност от изгаряне Не докосвайте горещи повърхности като ауспуха или

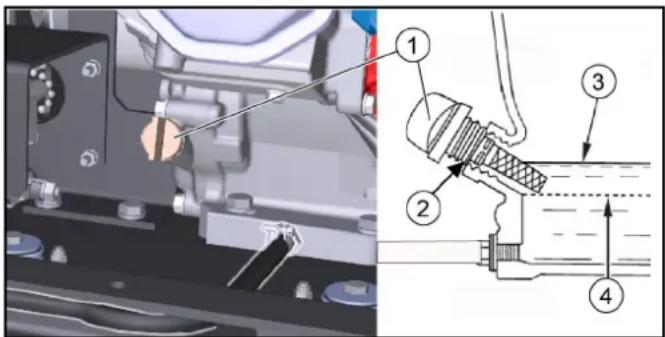

1 Маслоизмерителна пръчка 2 Отвор за наливане на масло 3 горно ниво на маслото (MAX) 4 долно ниво на маслото (MIN)

1. Поставете уреда върху равна повърхност.

2. Оставете двигателя да се охлади.

a Проверете нивото на моторното масло най-рано 5 минути след изключване на двигателя.

3. Отворете десния обтекател.

4. Развийте маслоизмерителната пръчка и прочетете

Видове масло - вж. глава “Технически данни”. b Не препълвайте, налейте само до MAX.

5. Щом нивото на маслото е правилно, завинтете

маслоизмерителната пръчка.

6. Затворете обтекателя.472 Български

Смяна на маслото Извършвайте смяната на маслото при топъл двигател, за да се оттича маслото по-добре.

1. Изключете двигателя.

2. Поставете уреда на равна повърхност.

3. Пригответе подходящ събирателен съд за старото масло.

4. Отворете десния обтекател (завъртане).

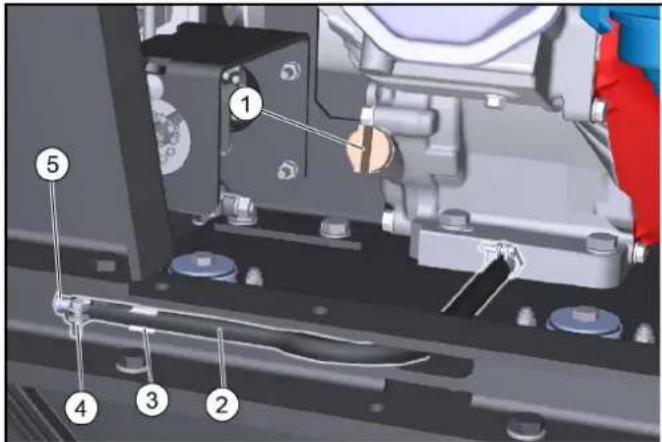

1 Маслоизмерителна пръчка/отвор за наливане на масло 2 Изпускателен маркуч 3 Държач на изпускателния маркуч 4 Скоба на маркуча 5 Тапа

5. Развийте маслоизмерителната пръчка.

6. Свалете изпускателния маркуч от държача.

7. Отворете скобата на изпускателния маркуч и извадете

8. Оставете маслото да изтече напълно в събирателния съд.

9. Поставете тапата и затегнете със скобата на маркуча.

10.Налейте ново моторно масло (вж. “Технически данни”) до долния ръб на отвора за наливане на

11.Поставете и завинтете маслоизмерителната пръчка. 12.Затворете обтекателя. 13.Изхвърлете старото масло съобразно с екологичните изисквания. Проверка на въздушния филтър

1. Развийте крилчатата гайка.

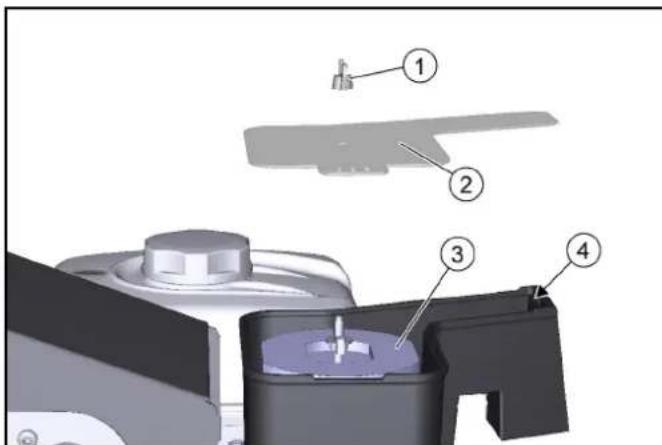

1 Крилчата гайка 2 Капак 3 Въздушен филтър 4 Фиксиране

3. Проверете въздушния филтър за замърсяване, при

необходимост го почистете.

4. Плъзнете капака във фиксатора, след това го поставете.

a Следете за правилно положение във фиксатора.

5. Поставете и затегнете крилчатата гайка.

Почистване на въздушния филтър

1. Развийте крилчатата гайка на капака.

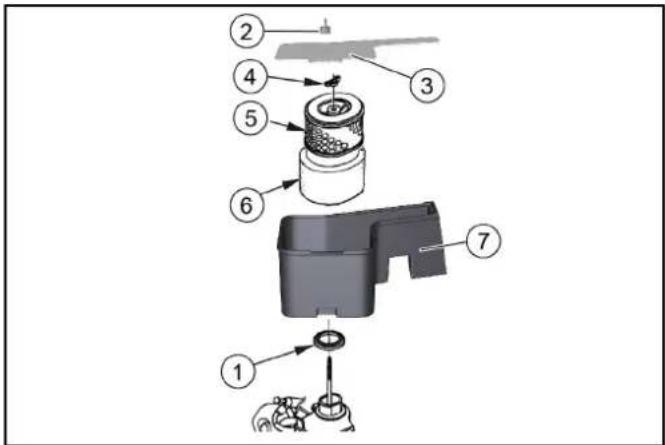

1 Уплътнение 2 Крилчата гайка на капака 3 Капак 4 Крилчата гайка на въздушния филтър 5 Хартиена филтърна вложка 6 Филтърна вложка от пенопласт 7 Корпус на въздушния филтър

3. Развийте крилчатата гайка на въздушния филтър.

4. Извадете въздушния филтър.

5. Извадете филтърната вложка от пенопласт от хартиената

6. Проверете двата въздушни филтъра за повреда.

7. Сменете повредените въздушни филтри.

8. При следваща употреба почистете въздушните филтри.

9. Няколко пъти изтупайте хартиената филтърна вложка

твърда повърхност или я продухайте със сгъстен въздух (максимално 0,2 MPa). 10.Филтърна вложка от пенопласт: a почистете я в топла сапунена луга. b Изплакнете с чиста вода. c Или почистете с невъзпламеним разтворител. d Оставете да изсъхне. e Потопете в чисто моторно масло. f Отстранете излишното масло чрез притискане. 11.Избършете вътрешната страна на капака и на корпуса на въздушния филтър с влажен парцал. Внимавайте в двигателя да не попадне мръсотия. 12.Поставете филтърната вложка от пенопласт върху хартиената филтърна вложка. 13.Поставете въздушния филтър в корпуса на въздушния

14.Внимавайте да е поставено уплътнението между корпуса на въздушния филтър и двигателя. 15.Поставете и затегнете крилчатата гайка на въздушния

16.Поставете капака. 17.Поставете и затегнете крилчатата гайка на капака.Български 473 Почистване на утаителната чаша

1. Завъртете крана за гориво в положение OFF.

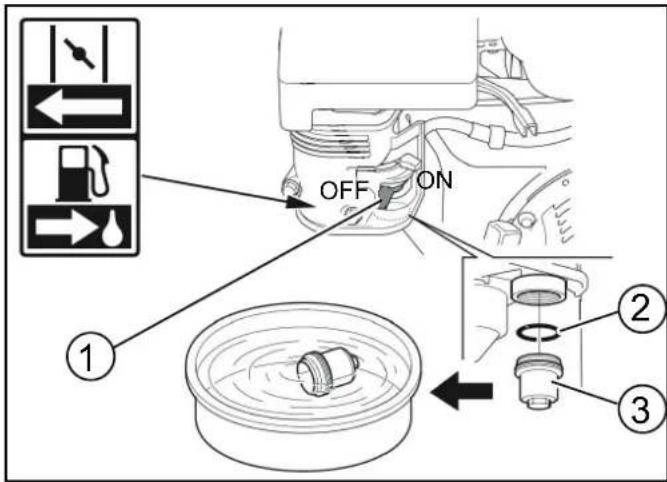

1 Кран за гориво 2 Кръгло уплътнение 3 Утаителна чаша

2. Развийте утаителната чаша.

3. Свалете кръглото уплътнение.

4. Почистете утаителната чаша в невъзпламеним

5. Оставете утаителната чаша за изсъхне основно.

6. Поставете кръглото уплътнение в корпуса.

7. Завинтете и затегнете утаителната чаша.

8. Завъртете крана за гориво в положение “ON”.

9. Проверете утаителната чаша за плътно положение.

10.Завъртете крана за гориво в положение OFF. Проверка, настройка на запалителната свещ

1. Извадете щекера за запалителната свещ.

2. Почистете зоната около запалителната свещ, за да не

попадне мръсотия в двигателя, когато се сваля запалителната свещ.

3. Развийте запалителната свещ с ключ за запалителна

свещ 13/16”. 1 Ключ за запалителна свещ 2 0,7...0,8 mm 3 Уплътнение 4 Запалителна свещ

4. Сменяйте запалителна свещ с износени електроди или

5. Проверете разстоянието между електродите на

запалителната свещ. Номинална стойност 0,7...0,8 mm.

6. Проверете уплътнението на запалителната свещ за

Опасност от повреда Хлабаво затегната запалителна свещ може да прегрее и да повреди двигателя. Твърде силно затегната запалителна свещ поврежда резбата в двигателя. При затягане на запалителната свещ спазвайте инструкциите по-долу.

7. Внимателно завинтете запалителната свещ с ръка. Не

изкривявайте резбата.

8. Завинтете докрай запалителната свещ с ключа за свещи

я затегнете както следва. a Затегнете използвана запалителна свещ с 1/8...1/4

b Затегнете нова запалителна свещ с 1/2 оборот.

9. Поставете щекера на запалителната свещ.

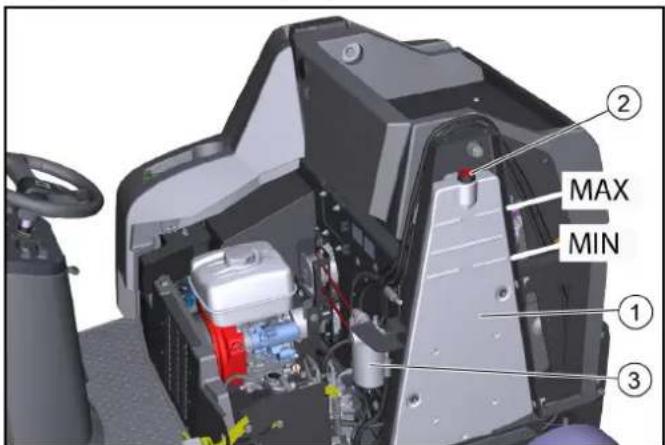

Проверка на нивото на хидравличното масло и доливане на хидравлично масло

Опасност от повреда на хидравличната система Следете за максимална чистота при доливането. Работи по хидравличната система трябва да се извършват само от оторизирания сервиз. Изображение без капак на двигателя 1 Резервоар за хидравлично масло 2 Капачка на обезвъздушителя/отвор за пълнене 3 Филтър за хидравлично масло

1. Изключете машината.

2. Отворете капака на двигателя.

3. Проверете нивото на хидравличното масло при студен

a Правилното ниво на хидравличното масло трябва да бъде между горната маркировка “MAX” и долната маркировка “MIN”.

4. При необходимост долейте хидравлично масло.

a Свалете капачката на обезвъздушителя. b Долейте хидравлично масло. Вид хидравлично масло: вж . глава “Технически данни”. c Поставете капачката на обезвъздушителя.

5. Затворете капака на двигателя.

Смяна на задното колело 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване Паркирайте автомобила само върху устойчива основа. Проверете устойчивостта на основата. Допълнително осигурете уреда срещу самопроизволно придвижване с подложен клин. Използвайте подходящ автомобилен крик от търговската мрежа.

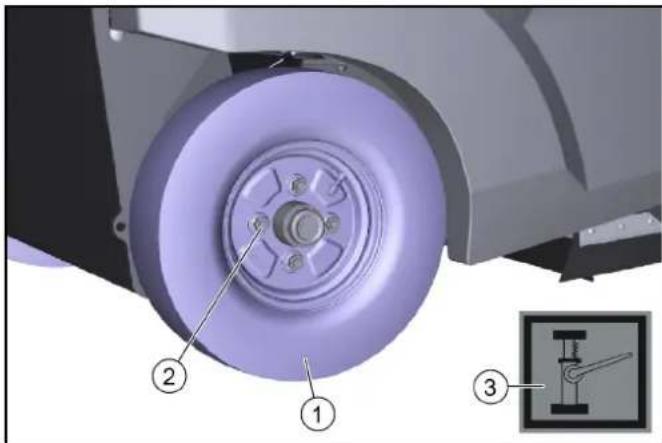

4474 Български 1 Задно колело 2 Гайка на гумата (4x) 3 Символ Място за поставяне

1. Паркирайте автомобила върху равна повърхност.

a Проверете устойчивостта на основата. b Осигурете уреда срещу самопроизволно придвижване. c Отворете страничния обтекател, респ. капака на

2. Поставете автомобилния крик на обозначените места за

поставяне на рамката.

3. Развийте гайките на гумата с ок. 1 обиколка с подходящ

4. Повдигнете уреда с

5. Развийте и свалете гайките на гумата.

7. Предайте дефектната гума за ремонт на специализиран

сервиз или я сменете.

8. Поставете гумата, завинтете гайките на гумата докрай и

9. Спуснете уреда с автомобилния крик.

10.Затворете страничния обтекател, респ. капака на

11.Затегнете гайките на гумата с необходимия въртящ момент (56 Nm). Смяна на предното колело

1. За демонтажа на предното колело се свържете със

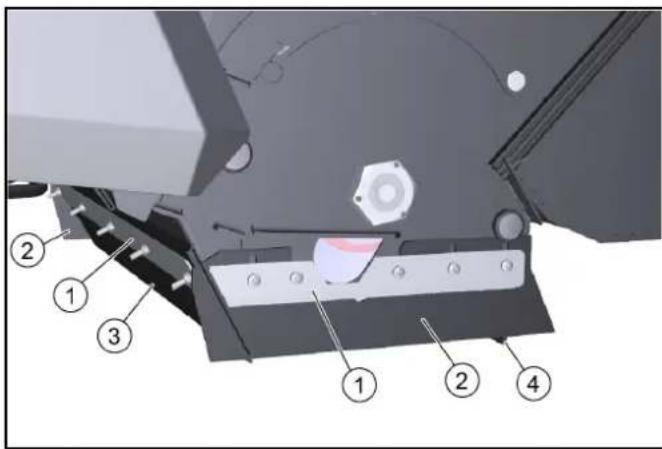

Смяна на страничните метли Благодарение на плаващата опора на страничната метла при износване на четината рефлекторът за метене се настройва автоматично. При твърде силно износване (дължина на четината прибл. 10 cm), сменете страничната

1. Изключете машината.

2. Развийте 3-те винта на долната страна.

5. Поставете новата странична метла на мястото за

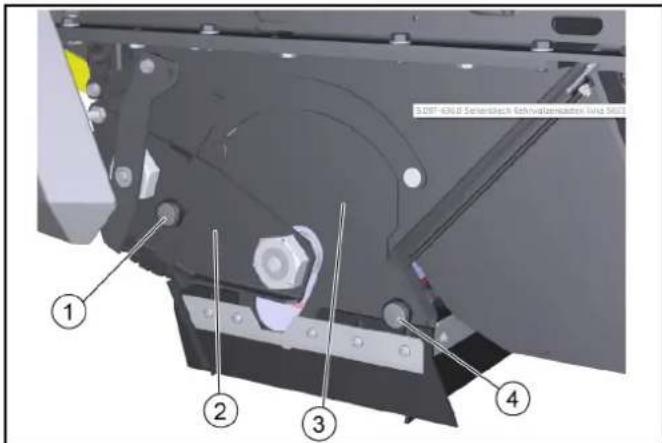

захващане и закрепете с винтове. Смяна/проверка на метящия валяк Демонтаж на метящия валяк Благодарение на плаващата опора на метящия валяк при износване на четината рефлекторът за метене се настройва автоматично. При твърде силно износване (незадоволителен резултат от почистването) сменете. 1 Винт с назъбена глава, вляво 2 Опорна плоча 3 Покривна плоча 4 Винт с назъбена глава, вдясно

1. Изключете машината.

4. Извадете опорната плоча.

7. Извадете метящия валяк.

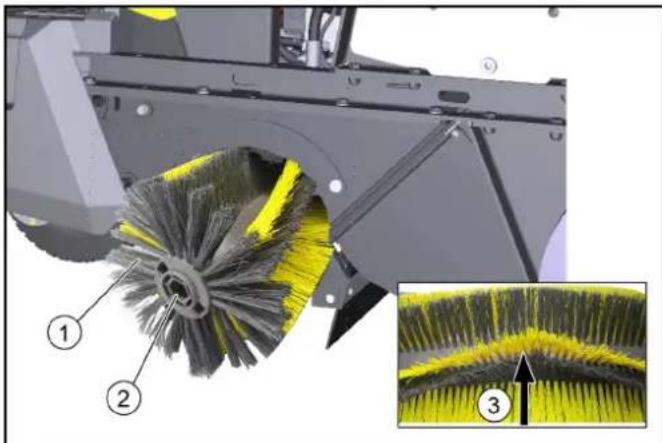

Монтаж на метящия валяк 1 Метящ валяк 2 Поставка на метящия валяк 3 Подравняване на четките напред по посока на

3. При монтажа следете за правилната посока на четките

(местата за поставяне на метящия валяк са идентични).

4. Монтирайте покривната и опорната плоча в обратна

последователност.Български 475 Смяна/регулиране на уплътнителните лайстни

Движението по инерция на предната и задната уплътнителна лайстна определя обръщането на уплътнителната фаска назад при движение напред. При правилна настройка страничните уплътнителни лайстни трябва да бъдат на разстояние от пода. 1 Закрепване 2 Странична уплътнителна лайстна 3 Предна уплътнителна лайстна 4 Задна уплътнителна лайстна

1. Развийте закрепването на уплътнителните лайстни.

2. Настройте уплътнителната лайстна посредством

преместване в надлъжните отвори. a Стойности - вж. в таблицата.

3. Ако настройките съвпадат, закрепете уплътнителните

Проверка/смяна на филтъра за прах

Опасност за здравето поради наличие на прах При работи по системата на филтъра носете прахозащитна маска и защитни очила. Спазвайте правилата за безопасност при боравене с фин

1 Капак 2 Удълбочение за хващане 3 Лост на филтъра за прах 4 Филтър за прах (кръгъл филтър)

1. Изключете машината.

2. Изчакайте най-малко 1 минута, за да може прахът да се

3. Вдигнете капака нагоре, като го държите за

удълбочението за хващане.

4. Придвижете лоста за филтъра за прах надясно.

5. Извадете нагоре филтъра за прах.

6. При необходимост: Почистете филтъра за прах (чрез

изсмукване или внимателно потупване) или монтирайте нов филтър за прах. Монтиране/демонтиране на предпазната подпора на резервоара за отпадъци

1. Спрете машината на твърда, хоризонтална повърхност.

2. Повдигнете резервоара за отпадъци изцяло, вж. глава

Изпразване на резервоара за отпадъци.

3. Изключете машината, вж. глава Изключване на уреда.

4. Отворете дясната обшивка, вж. глава Отваряне/

затваряне на обтекателя вдясно.

5. Свалете предпазната подпора.

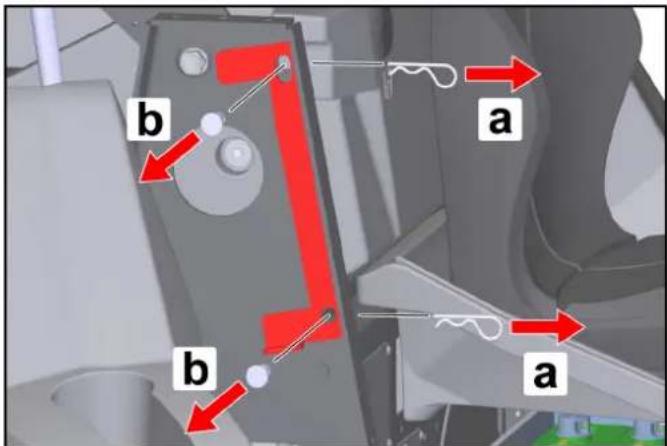

a Извадете шплинтовете от болтовете. b Извадете болтовете и свалете предпазната опора от напречната греда.

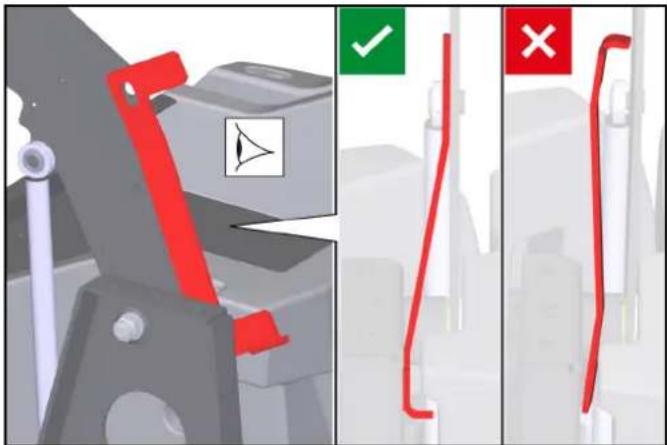

6. Поставете предпазната подпора между дясната напречна

греда и дясното подемно рамо, както е показано.

7. Монтирайте болтовете.

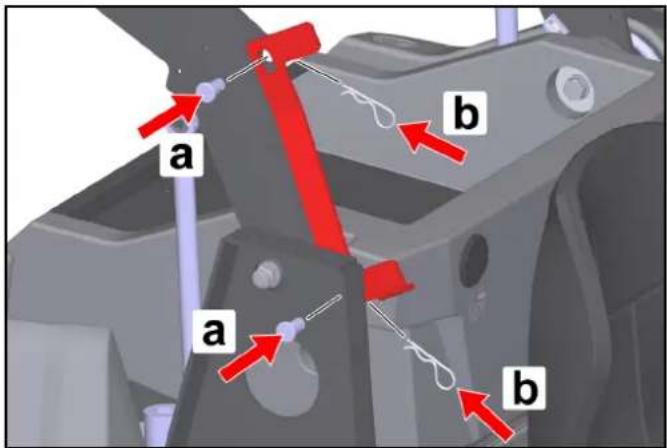

a Поставете болтовете в отворите. b Поставете шплинтовете в отворите на болтовете, докато шплинтовете се застопорят. Уплътнителни лайстни Стойности за регулиране Странични уплътнителни

Разстояние от пода 0 - 1 mm Предна уплътнителна

Движение по инерция 10-15 mm Задна уплътнителна

Движение по инерция 5-10 mm476 Български

Опасност от повреда! Повдигането или спускането на резервоара за отпадъци при монтирана предпазна подпора води до повреди на машината и на предпазната подпора! За да се предотврати хидравличното повдигане или спускане на резервоара за отпадъци, при монтирана предпазна подпора не е възможно затварянето на дясната обшивка. Това активира предпазната верига. Не затваряйте дясната обшивка със сила!

8. Демонтажът се извършва в обратна последователност.

Помощ при повреди С помощта на следната таблица можете да отстраните сами по-малки повреди. При всякакви повреди, които не са посочени, се свържете със сервиза (сервиз)!

Опасност от злополука и нараняване поради самопроизволно движение на автомобила Преди всякакви работи по грижа и поддръжка изключвайте автомобила и изваждайте ключа за запалването.

Опасност от токов удар Преди работи по електрически компоненти разкачвайте акумулатора. Извършването на ремонти и работата по електрическите елементи е позволено само от страна на оторизиран сервиз. Предпазители на уреда При повреда на някоя от функциите можете да проверите предпазителите на уреда, преди да информирате сервиза. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от повреда поради неправилно боравене Контролерът или компонентите на уреда могат да се повредят поради неправилно използвани предпазители на

Сменяйте предпазителите на уреда само с такива от същия тип (плосък предпазител) и със същата стойност (A) Предпазителите на уреда се намират върху електронния контролер на автомобила. Контролерът е монтиран под предния капак на кормилната

1. Изключете уреда и го осигурете срещу самоволно

2. Разкачете отрицателния полюс на акумулатора.

3. Развийте 5-те болта на предния капак.

5. Идентифицирайте дефектния предпазител на уреда с

помощта на таблицата.

6. Сменете дефектния предпазител.

7. Поставете отново капака.

8. Свържете отново отрицателния полюс

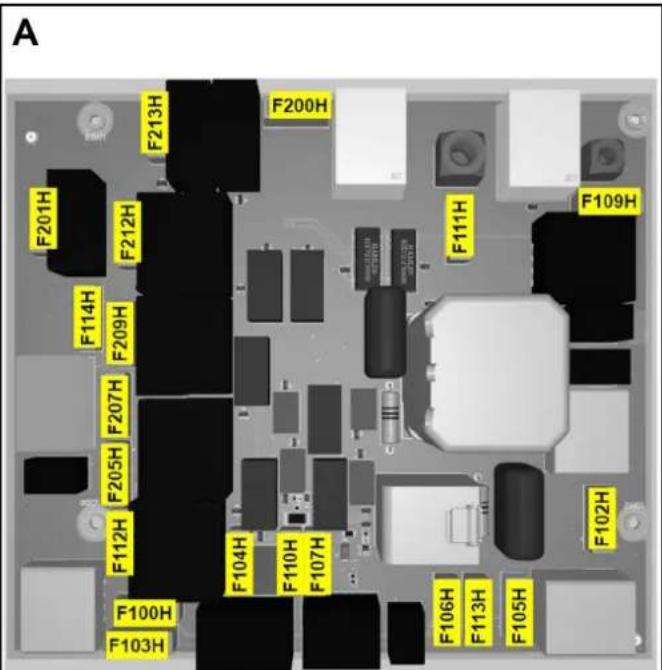

на акумулатора. Предпазители на уреда (преглед)Български 477 A: Предпазители на електронното управление B: Предпазители в кабелния сноп (държач на предпазителя) Предпазител на

Стойност (A) Обозначение F100H 7,5 Ключов прекъсвач F102H 7,5 Работни светлини F103H 7,5 Водна помпа F104H 3 Светодиод F105H 7,5 Работни светлини F106H 3 Blue Spot F107H 1 Брояч F109H 5 Филтър двигател F110H 7,5 Звукова сигнализация F111H 10 Подемни електромотори F112H 5 Мотор Старт F113H 1 Лампа за кръгово

F200H 30 Главен предпазител F201H 3 K1 Главен вентил F205H 3 K4 Сметачни

F212H 3 K5 Вдигане F213H 3 K2 Спускане Предпазител на

Стойност (A) Обозначение Грешка Отстраняване Двигателят не стартира Проверете/заредете стартерния акумулатор. Ключовият прекъсвач е на положение “I - ON”. Прекъсвачът за избор на програма е на положение “Движение” При ниски външни температури: Натиснете лоста на дросела. Седнете на седалката на водача (контактният прекъсвач на седалката се активира). Затворете изцяло капака на двигателя и десния обтекател

Проверете нивото на моторното масло, при необходимост долейте моторно масло. Заредете гориво. Отворете крана за гориво. Проверете запалителната свещ. Моторът работи неравномерно Проверете нивото на напълване на резервоара за гориво. Проверете положението на лоста на дросела. Проверете връзките и тръбопроводите на горивната система. Проверете/почистете/сменете запалителната

Почистете/сменете въздушния филтър. Двигателят работи, но уредът не тръгва или се движи само бавно Освободете застопоряващата спирачка. Проверете положението на лост свободен ход. Проверете нивото на напълване на резервоара за хидравлично масло/долейте. При отрицателни температури и студено хидравлично масло: Оставете уреда да загрява в продължение на най-малко 3 минути. Двигателят не се изключва (прекъсвачът за избор на програма и ключовият прекъсвач са на положение OFF) Бензинов двигател: a Отворете капака на двигателя (повишено внимание с въртящия се клиновиден ремък). b Затворете крана за гориво. Прах при метене/ недостатъчна смукателна

Изпразнете резервоара за отпадъци. Проверете/почистете /сменете филтъра за прах. a Проверете правилното положение на филтъра за прах. b При леки замърсявания почистете филтъра за прах. c При повреда или силно замърсяване сменете филтъра за прах. Проверете уплътнителните лайстни в диапазона на метене за износване. При необходимост ги настройте, респ. сменете. Проверете/сменете уплътненията на тялото на

Проверете/сменете уплътнителните лайстни на резервоара за отпадъци. Резултатът от почистването не е задоволителен Проверете метящия валяк и страничните метли за износване, при нужда ги сменете. Проверете уплътнителните лайстни за износване, при необходимост ги настройте/сменете. Проверете функцията на клапана за груби отпадъци. Затворете въртящата се клапа за мокри повърхности. Проверете нивото на напълване на резервоара за хидравлично масло. Проверете хидравличната система за херметичност.478 Български Принадлежности/Резервни части По-долу (под форма на извлечение) е представен списък на износващи се части и доставяни по избор принадлежности. Метящият валяк/ страничните метли не се

Завъртете прекъсвача за избор на програма на желаната програма“Метене”. Проверете нивото на напълване на резервоара за хидравлично масло. Проверете хидравличната система за херметичност.

Проверете метящия валяк/страничните метли за завити ленти. Свържете се със сервиза. Изпразването на резервоара за отпадъци не функционира Болтът за защита от срязване на резервоара за отпадъци (отстрани вляво и вдясно) е срязан, сменете счупения болт. Свържете се със сервиза. Дясната обшивка не може да се затвори Резервоарът за отпадъци е фиксиран с предпазната подпора. Демонтирайте предпазната подпора, вж. глава Монтиране/демонтиране на предпазната подпора на резервоара за

Грешка Отстраняване Принадлежност

За вътрешни и външни повърхности 6.905-986.0 Странични метли,

За фин прах, употреба върху вътрешни и външни повърхности Устойчив на мокрене 6.906-133.0 Странични метли,

За отстраняване на упорити замърсявания, навън Устойчив на мокрене 6.906-065.0

Странична метла за отстраняване на диворастяща трева 6.906-065.0 Метящ валяк,

За вътрешни и външни повърхности Устойчив на износване и на

6.905-095.0 Метящ валяк, мек За фин прах, употреба върху вътрешни и външни повърхности Устойчив на мокрене 6.905-190.0 Метящ валяк,

За отстраняване на упорити замърсявания, навън Устойчив на мокрене 6.905-191.0 Филтър за прах (кръгъл филтър) 6.414-532.0 Уплътнителна

вляво и вдясно 5.365-078.0 Уплътнителна лайстна, задна 5.365-053.0 Уплътнителна лайстна, предна 5 294-000.0

Трябва да се монтира от

Адаптер За фиксиране към шина Home Base (уред) 5.035-488.0 Двойна кука Може да се използва само в комбинация с адаптер 6.980-077.0 Резервоар за

Може да се използва само в комбинация с адаптер 4.070-006.0 Комплект щипци

замърсявания Щипци за груби замърсявания, включително закрепване за уреда 4.035-524.0Български 479 Технически данни KM 100/120 R G KM 100/120 R G 2SB Данни за мощността на уреда Скорост на движение (макс.) km/h 7 7 Работна скорост (макс.) km/h 7 7 Способност за изкачване (макс.) % 18 18 Работна ширина без странични метли mm 730 730 Работна ширина с 1 странични метли mm 1000 1000 Работна ширина с 2 странични метли mm 1280 Теоретична мощност на единица площ Повърхностна мощност без странични метли m

/h 5110 5110 Повърхностна мощност с 1 странични метли m

/h 7000 7000 Повърхностна мощност с 2 странични метли m

Напрежение на акумулатора V12 12 Условия на заобикалящата среда Околна температура °C -5...+40 -5...+40 Влажност на въздуха, неоросяваща % 0...90 0...90 Размери и тегла Дължина mm 1660 1660 Широчина mm 1110 1140 Височина mm 1355 1355 Собствено тегло (транспортно тегло) kg 570 570 Допустимо общо тегло kg 944 944 Ширина метящ валяк mm 730 730 Диаметър метящ валяк mm 285 285 Диаметър странична метла mm 410 410 Резервоар за отпадъци Обем на резервоара за отпадъци l (kg) 120 120 Височина на разтоварване (макс.) mm 1520 1520 Филтърна и смукателна система Площ на филтъра m

Емисии на CO2 съгласно процедурите за измерване, установени в Регламент на ЕС 2016/1628 (етап V) g/kWh 762 762 Вид охлаждане С въздушно

Мощност на двигателя kW/PS 6,3 / 8,4 6,3 / 8,4 Тип запалителни свещи BPR6ES (NGK) BPR6ES (NGK) Съдържание на резервоара за гориво l5,3 5,3 Обороти на двигателя 1/min 3600 3600 Продължителност на работа при пълен резервоар h ca. 3,5 ca. 3,5 Работни материали Вид гориво Benzin bleifrei (min. 91 Oktan) Benzin bleifrei (min. 91 Oktan) Тип моторно масло API SJ API SJ Количество моторно масло l1,1 1,1 Вид масло SAE 10W30 SAE 10W30 Вид хидравлично масло Shell Tellos S 3 V 68 Shell Tellos S 3 V 68

Размер на гумите, предни ø 300 mm ø 300 mm Размер на гумите, задни 4.00-8 6PR 4.00-8 6PR Пълно налягане на гумите MPa (bar) 0,6 (6) 0,6 (6)480 Български Запазваме си правото на технически промени. Декларация за съответствие на ЕС С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята

Приложима процедура за оценяване на съответствието 2000/14/ЕО: Приложение V Ниво на звукова мощност dB(A) Измерено: 93 Гарантирано: 95 Подписващите лица действат от името и като пълномощници на управителния орган. Пълномощник по документацията: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Виненден, 2021/06/01 Установени стойности съгласно EN 60335-2-72 Стойност на вибрацията ръка-рамо m/s

1,9 1,9 Стойност на вибрацията - седалка m/s
