РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KM 100120 R G Kärcher

Общие указания Перед первым использованием устройства следует ознакомиться с данной оригинальной инструкцией по эксплуатации и действовать в соответствии с ней. Сохранять оригинальную инструкцию по эксплуатации для дальнейшего пользования или для следующего

Проверка поставки При передаче транспортного средства немедленно сообщать дилеру или торговой организации об обнаруженных дефектах и повреждениях при транспортировке. Защита окружающей среды Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды. Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами. Указания по компонентам (REACH) Для получения актуальной информации о компонентах см. www.kaercher.de/REACH Утилизация отслужившей свой срок машины Отслужившие свой срок машины содержат ценные материалы, пригодные для вторичной переработки. Для утилизации машины рекомендуем обратиться на специализированное предприятие по утилизации.

В каждой стране действуют соответствующие условия гарантии, установленные нашей дочерней сбытовой компанией. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие, или

ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте) Дополнительную информацию о гарантии (при наличии) можно найти в области сервисного обслуживания на местном веб-сайте Kärcher в разделе «Загрузки». Дата выпуска отображается на заводской табличке либо в формате MM/YYYY, где MM - месяц производства, YYYY - год производства, либо в закодированном виде.

отдельные цифры имеют следующее значение: Пример: 30290 3 год выпуска 0 столетие выпуска 2 десятилетие выпуска 9 вторая цифра месяца выпуска 0 первая цифра месяца выпуска Таким образом, в данном примере код 30290 означает дату выпуска 09 /(2)023. Принадлежности и запасные части Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com. Уровни опасности

● Указание на непосредственно грозящую опасность, которая приводит к получению тяжелых или смертельных травм. 몇 ПРЕДУПРЕЖДЕНИЕ ● Указание на потенциально опасную ситуацию, которая может привести к получению тяжелых или смертельных

몇 ОСТОРОЖНО ● Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

• ● Указание на потенциально опасную ситуацию, которая может привести к нанесению материального ущерба. Символы на машине Общие указания p. 424
• Использование по назначению p. 425
• Функционирование p. 425
• Указания по технике безопасности p. 425
• Описание устройства p. 427
• Перед вводом в эксплуатацию p. 429
• Ввод в эксплуатацию p. 430
• Эксплуатация p. 431
• Транспортировка p. 433
• Хранение p. 433
• Уход и техническое обслуживание p. 433
• Помощь при неисправностях p. 439
• Принадлежности/запасные части p. 441
• Технические характеристики p. 442
• Декларация о соответствии стандартам ЕС p. 443

Опасность ожогов о горячие поверхности Перед началом работы дать машине остыть.

Опасность пожара Не сметать горящие или тлеющие предметы, например сигареты, спички и тому подобное.

Опасность аварии из-за опрокидывания Использовать подъемник контейнера только на ровной поверхности. 몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования Опасность защемления и пореза о ремень, боковые щетки, контейнер для мусора, кожух.Русский 425 Использование по назначению Подметальная машина предназначена для промышленного применения в целях очистки поверхности пола. Области применения подметальной машины: 1 Парковки 2 Тротуары 3 Производственные сооружения 4 Секторы материально-технического снабжения 5 Гостиницы 6 Розничная торговля 7 Складские территории Использовать подметающую машину исключительно в соответствии с указаниями, содержащими в данной инструкции по эксплуатации. Любой другой вид использования устройства считается использованием не по назначению. Производитель устройства не несет ответственности за вред, причиненный вследствие подобного использования. Риск за подобное использование несет исключительно пользователь. Для уборки общественных дорог можно использовать только подметальную машину, оснащенную навесным оборудованием StVZO. Запрещается производить какие-либо модификации подметальной машины. Устройство разрешается перемещать с целью очистки только по поверхностям, разрешенным предприятием или его уполномоченным лицом. Эксплуатация в закрытых помещениях запрещается. Умышленное неправильное применение Запрещается использовать устройство для подметания или всасывания взрывоопасных жидкостей, газов, а также неразбавленных кислот и растворителей (например, бензина, разбавителей красок, мазута), в соединении с всасываемым воздухом они образуют взрывоопасные пары

Запрещается использовать устройство для подметания или всасывания ацетона, неразбавленных кислот и растворителей, так как они разъедают и разрушают

, из которых изготовлено устройство. Запрещается использовать устройство для подметания или всасывания реактивной металлической пыли (например, алюминия, магния, цинка), в соединении с сильными щелочными или кислотными моющими средствами они образуют взрывоопасные газы. Запрещается использовать устройство для подметания или всасывания горящих или тлеющих предметов. Опасность возгорания. Запрещается использовать устройство для подметания

для здоровья веществ. Запрещается находиться в опасной зоне. Запрещается эксплуатация устройства во взрывоопасных зонах. Запрещается брать с собой сопровождающих лиц. Запрещается толкать/тянуть или транспортировать предметы с помощью данного устройства. Подходящие для подметания поверхности

● Брусчатка Функционирование Подметающая машина работает по принципу набрасывания.

1. Вращающаяся боковая щетка подметает углы и края

подметаемой поверхности и направляет мусор в зону работы цилиндрической щетки.

2. Вращающаяся цилиндрическая щетка направляет мусор

напрямую в контейнер для мусора.

3. Пыль, поднятая в контейнере для мусора, отделяется

фильтром для пыли, а фильтрованный чистый воздух откачивается всасывающим вентилятором.

4. Очистка фильтра для пыли происходит автоматически.

Указания по технике безопасности Предохранительные устройства Предохранительные устройства служат для защиты пользователя. Их отключение или работа в обход их функций не допускается. Соблюдать указания по технике безопасности, содержащиеся в главах! Капот/правая обшивка У капота и правой обшивки имеется предохранительное устройство. Работающий двигатель внутреннего сгорания выключается, если открыть капот или обшивку. 몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования Порезы и легкие травмы от движущихся частей машины внутри. Не прикасаться к отверстиям устройства.

Опасность несчастного случая из-за ненадлежащего обращения Перед первым применением устройства следует ознакомится с руководством по эксплуатации и всеми указаниями по технике безопасности. Стояночный тормоз Давление в шинах Опорная точка для домкрата Точка крепления Макс. нагрузка на отсек для хранения 20 кг Макс. нагрузка 150 кг Положение ON: устройство может передвигаться с собственным приводом Положение OFF: устройство может перемещаться Заливное отверстие бака для гидравлического

Педаль заслонки для крупного мусора Заслонка для влажной уборки Ослабление/крепление фильтра для пыли426 Русский Двигатель можно запустить, только когда и капот и облицовка закрыты. Опорожнение бункера Во время опорожнения бункера цилиндрическая щетка автоматически блокируется. Двуручное управление контейнера для мусора Во избежание несанкционированного вмешательства в механизм опорожнения и диапазон поворота контейнера для мусора, возможно только двуручное управление подъемом, опусканием и опорожнением контейнера для мусора. Опорная стойка контейнера

Стоять под контейнером для мусора разрешается только в том случае, если он полностью поднят и защищен от опускания с помощью предусмотренной, правильно установленной опорной стойки. Контактный переключатель сиденья Контактный переключатель сиденья гарантирует, что машину можно запустить только, когда водитель сидит на сиденье водителя. Указания по технике безопасности при эксплуатации 몇 ПРЕДУПРЕЖДЕНИЕ ● Использовать устройство только по назначению. Учитывать местные особенности и при работе с устройством следить за третьими лицами, находящимися поблизости, особенно детьми. ● Проверить надлежащее состояние и эксплуатационную готовность устройства с рабочими приспособлениями. Если состояние не безупречное, устройство эксплуатировать нельзя. ● В опасных зона (например, на заправках) соблюдать соответствующие правила техники безопасности. Запрещено эксплуатировать устройство во взрывоопасных помещениях. ● Устройство не предназначено для использования лицами с ограниченными физическими, сенсорными или умственными способностями или лицами с недостатком опыта и/или знаний. ● Устройством разрешено пользоваться только лицам, которые прошли инструктаж по обращению с ним, подтвердили свои способности по управлению ним и которым поручено пользование устройством.ВНИМАНИЕ ● Перед началом работ оператор устройства должен проверить надлежащую установку и функционирование всех предохранительных устройств. ● Оператор устройства несет ответственность за возникновение несчастных случаев с участием других людей или их имущества.ПРЕДУПРЕЖДЕНИЕ ●  Оператор устройства должен быть одет в тесно прилегающую одежду и прочную обувь. Избегать свободно свисающей одежды. ● Следить за тем, чтобы дети не играли с устройством. ● Запрещено работать с устройством детям и подросткам.ВНИМАНИЕ ● Перед началом движения проверить окружающую зону (например, на отсутствие детей). Следить за достаточным обзором!ОПАСНОСТЬ ● Запрещается оставлять устройство без присмотра, если оно не заблокировано от непреднамеренного перемещения. Следует всегда включать стояночный тормоз, прежде чем покинуть устройство.ВНИМАНИЕ ● Для предотвращения несанкционированного использования устройства извлечь ключ зажигания или чип-ключ (KIK, Kärcher Intelligent Key).ОСТОРОЖНО ● Не использовать устройство в зонах, в которых существует вероятность травмирования падающими предметами.ПРЕДУПРЕЖДЕНИЕ ● Не смотреть прямо в источник света на устройствах, оснащенных подсветкой Blue Spot. Указания по технике безопасности в режиме

Примечание ● Список относительно опасности опрокидывания не ограничивается приведенными положениями.ОПАСНОСТЬ ● Опасность опрокидывания устройства на слишком крутых подъемах и склонах. При перемещении на подъемах и склонах учитывать максимально допустимые значения, указанные в технических характеристиках. ● Опасность опрокидывания устройства при большом боковом крене! При перемещении перпендикулярно направлению движения учитывать максимально допустимые значения , указанные в технических характеристиках. ● Опасность опрокидывания на неустойчивой поверхности! Использовать устройство только на закрепленных поверхностях. 몇 ПРЕДУПРЕЖДЕНИЕ ● Опасность несчастного случае в результате неправильно выбранной скорости. На поворотах двигаться медленно. Указания по технике безопасности для двигателей внутреннего сгорания ОПАСНОСТЬ ● Соблюдать особые указания по технике безопасности в руководстве по эксплуатации от производителя двигателей. ● Эксплуатация в закрытых помещениях запрещается. ● Опасность отравления! Не вдыхать выхлопные газы. ● Никогда не закрывать выхлопные отверстия. ● Не наклоняться над выхлопным отверстием и не трогать его. ● При останове учитывать время инерционного выбега двигателя (3 - 4 секунды). В течение этого времени следует оставаться вне зоны

Уход и техническое обслуживание 몇 ПРЕДУПРЕЖДЕНИЕ ● Перед началом работ отсоединить аккумулятор от электросистемы. ● Перед очисткой, техническим обслуживанием, заменой деталей и переходе на другую функцию устройство необходимо выключить и извлечь ключ зажигания из замка. 몇 ОСТОРОЖНО ● Ремонтные работы должны выполняться только авторизованными сервисными центрами или специалистам в этой области, ознакомленными со всеми соответствующими правилами техники безопасности. ВНИМАНИЕ ● Провести проверку безопасности для профессиональных мобильных устройств в соответствии с местными предписаниями (например, в Германии: VDE 0701). ● Короткие замыкания и другие повреждения. Запрещается очищать устройство струей воды из шланга и струей высокого давления. ● Работы с устройством следует всегда проводить в специальных защитных перчатках.Русский 427 Описание устройства Рисунок устройства 1 Правая обшивка (поворотная) 2 Опорная стойка контейнера для мусора 3 Сиденье водителя (с контактным переключателем

4 Проблесковый маячок 5 Капот (поворотный) 6 Клавиша подъема/опорожнения бункера 7 Несущая шина для «системы Hombase» 8 Ослабление тормоза 9 Стояночный тормоз 10 Заднее колесо 11 Цилиндрическая щетка с уплотнительными лентами 12 Боковая щетка слева* 13 Переднее колесо 14 Педаль подъема/опускания заслонки для крупного

15 Боковая щетка справа 16 Педаль акселератора вперед/назад 17 Рычаг регулировки сиденья 18 Элементы управления** 19 Рулевое колесо

• Только для KM 100/120 R G 2SB ** Более подробное описание приведено в одной из следующих глав Дополнительно Не отображено следующее оснащение, которое может встраиваться под заказ уже на заводе или устанавливаться дополнительно сервисной службой. 1 Комфортабельное сиденье 2 Рабочее освещение 3 Комплект StVZO 4 Синий светодиод Blue Spot 5 Защитный навес водителя 6 Боковая щетка слева 7 Система водяного орошения 8 Модуль контроля транспортных

Элементы управления 1 Рулевое колесо 2 Выключатель рабочего освещения (опция) 3 Выключатель проблескового маячка (опция) 4 Звуковой сигнал 5 Замковый выключатель 6 Педаль хода «Вперед» 7 Педаль хода «Назад» 8 Рычаг привода воздушной заслонки 9 Клавиша подъемника контейнера 10 Клавиша очистки фильтра для пыли 11 Выключатель системы водяного орошения (опция) 12 Переключатель выбора программ* 13 Счетчик часов эксплуатации

• более подробное описание приведено в одной из следующих глав Переключатель выбора программ

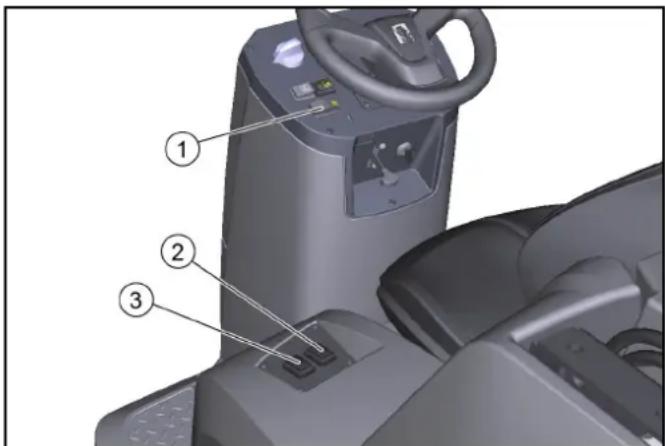

Функции активируются только при включенном замковом выключателе. 1 Движение – В данном положении можно запустить двигатель – Подметальную машину можно отвезти к месту использования – Цилиндрическая щетка и боковые щетки подняты и

2 Подметание с использованием цилиндрической

– Цилиндрическая щетка опускается и включается 3 Подметание с использованием цилиндрической щетки, правой и левой боковых щеток – Цилиндрическая щетка, правая и левая боковые щетки (опция) опускаются и включаются428 Русский

몇 ПРЕДУПРЕЖДЕНИЕ Неисправность из-за открытых обшивок Обшивки следует открывать только, если пусковой переключатель установлен в положение <0> и ключ был

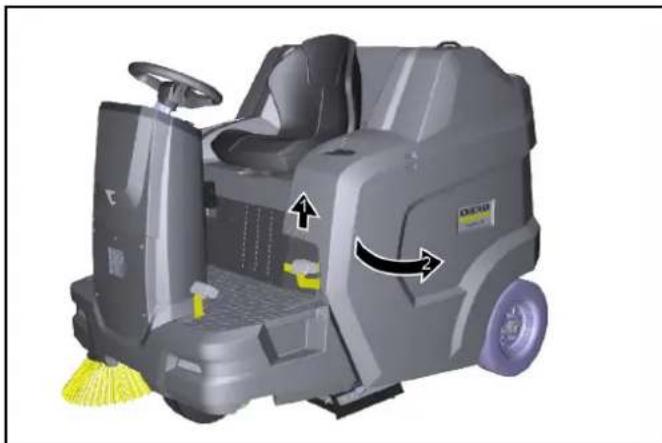

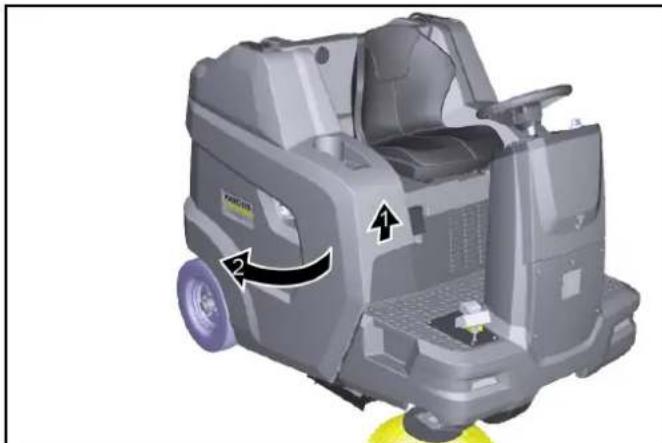

Открывать во время эксплуатации запрещено. Открытие/закрытие капота двигателя Капот необходимо открывать для выполнения определенных действий: 1 Заправка топливом 2 Проверка уровня гидравлического масла/долив 3 Замена фильтра гидравлического масла (выполняется только авторизованной службой

4 Проверка/замена цилиндрической щетки 5 Отсоединение аккумуляторной батареи ●Для открытия взять капот спереди за прорезь для захвата, приподнять его и отвести в сторону. Открытие/закрытие правой обшивки Правую обшивку необходимо открывать для выполнения определенных действий: 1 Открытие/закрытие механизма свободного хода 2 Открытие топливного крана 3 Проверка уровня моторного масла / доливание моторного

4 Замена масла в двигателе 5 Проверка/замена свечи зажигания 6 Очистка/замена воздушного фильтра ●Для открытия следует взять обшивку за прорезь для захвата, приподнять ее и отвести в сторону. Зона для хранения Максимально допустимая загрузка территории склада составляет 20 кг. 1 Следить, чтобы груз был надежно закреплен. Аккумуляторы / зарядные устройства

Использовать только рекомендованные производителем аккумуляторы и зарядные

Аккумуляторы заменять только на аккумуляторы такого

Прежде чем утилизировать машину, необходимо извлечь аккумулятор и утилизировать его в соответствии с национальными или местными правилами. Символы предупредительных указаний При обращении с аккумуляторами следует соблюдать следующие предупредительные указания: Указания по технике безопасности для свинцовых аккумуляторов

Опасность возгорания и взрыва! Не класть инструменты или подобные предметы на аккумулятор. Опасность короткого замыкания и взрыва. Категорически запрещается курение и разведение открытого огня. Помещение, в котором заряжаются аккумуляторы, должно хорошо проветриваться, так как при зарядке выделяется легко взрывающийся газ.

Опасность получения химических ожогов Соблюдать осторожность в случае негерметичности аккумулятора, опасность вытекания серной кислоты. Соблюдать указания, содержащиеся в инструкции по эксплуатации аккумулятора и на аккумуляторе, а также в настоящей инструкции по эксплуатации. Использовать приспособления для защиты глаз. Не допускать детей к аккумулятору и электролиту. Опасность взрыва Огонь, искры, открытый свет и курение

Опасность получения химических ожогов Первая помощь Предупреждение

Не выбрасывать аккумулятор в мусорный контейнер.Русский 429

Опасность травмирования! Ни в коем случае не допускать контакта раны со свинцом. После работы с батареями всегда мыть руки. 몇 ПРЕДУПРЕЖДЕНИЕ Опасность для окружающей среды в результате неправильной утилизации аккумулятора Поврежденные или использованные аккумуляторы утилизировать безопасным для окружающей среды способом (при необходимости связаться с предприятием по утилизации отходов или сервисной службой Kärcher). Меры при самопроизвольном вытекании электролита При использовании устройства по назначению и с соблюдением инструкции по эксплуатации свинцовые аккумуляторы не представляют опасности

Однако следует помнить, что свинцовые аккумуляторы содержат серную кислоту, которая может вызвать сильные

1. Кислоту, пролитую или вытекшую в случае

негерметичности аккумулятора, собрать связующим веществом, например песком. Не допускать попадания в канализацию, почву или водоемы.

2. Нейтрализовать кислоту известью/содой и утилизировать

согласно местным предписаниям.

3. Для утилизации поврежденного аккумулятора обратиться

в специализированное предприятие по утилизации

4. При попадании брызг электролита в глаза или на кожу

промыть большим количеством чистой воды.

5. После этого незамедлительно обратиться к врачу.

6. Грязную одежду застирать водой.

Перед вводом в эксплуатацию Указания по разгрузке

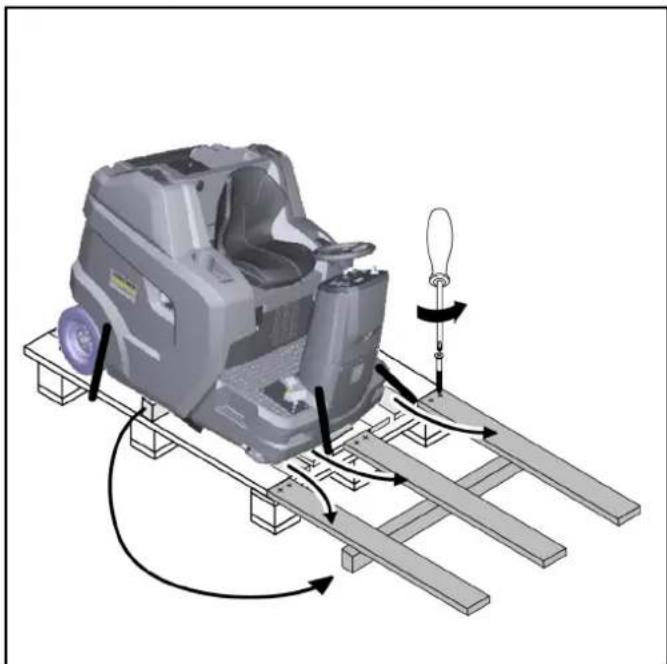

Опасность несчастного случая при разгрузке

При разгрузке устройства использовать подходящую

Для разгрузки/загрузки устройства не использовать вилочный погрузчик. При разгрузке/загрузке устройства учитывать вес. См. также главу «Технические характеристики». Рисунок: Рампа для съезда

1. Подключить и при необходимости зарядить аккумулятор.

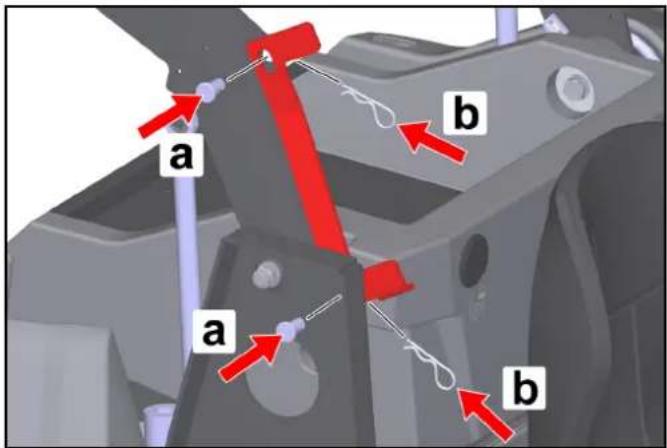

2. Из прилагаемых досок соорудить спускную рампу по

3. Разрезать пластиковые упаковочные ленты и снять

4. Снять крепежную обвязочную ленту в точках крепления.

5. Отвинтить три указанные доски и деревянный брус от

6. Расположить отвинченные доски так, чтобы они

опирались о край поддона и находились по траектории движения колес устройства. Прочно прикрутить доски.

7. Поместить деревянный брус под доски в качестве опоры.

8. Снять деревянные колодки, которые фиксируют колеса.

9. Отпустить стояночный тормоз.

10.По сооруженной рампе осторожно спустить устройство с поддона (см. главу «Перемещение устройства с собственным приводом») или сдвинуть с поддона (см.

Перемещение устройства без собственного

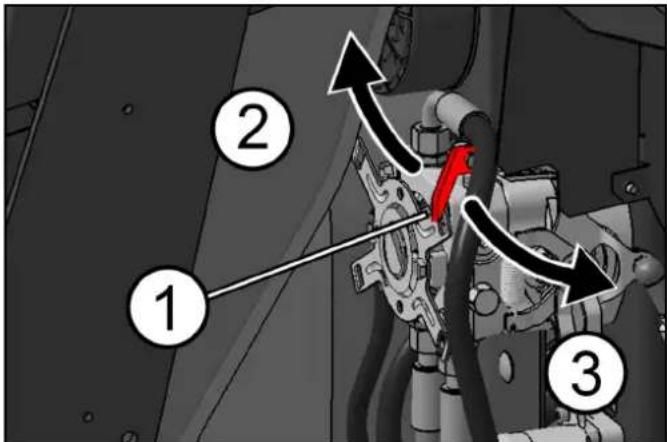

Открытие/закрытие рычага свободного хода

Опасность несчастного случая из-за отсутствия тормозного действия Перед задействованием рычага свободного хода зафиксировать устройство от скатывания. 몇 ОСТОРОЖНО Опасность повреждения гидростатического тягового привода Устройство следует перемещать медленно и только на небольшое расстояние. Ни при каких обстоятельствах не буксировать устройство. 1 Рычаг свободного хода, красный 2 Положение «Механизм свободного хода закрыт» – Устройство готово к движению 3 Положение «Механизм свободного хода открыт» – Устройство можно перемещать Перемещение устройства без собственного привода (устройство можно перемещать) 1 Для перемещения устройства следует открыть рычаг свободного хода. a Отвернуть правую обшивку наружу. b Потянуть рычаг свободного хода к себе (открыть). c Отпустить стояночный тормоз. d Переместить устройство. Перемещение устройства с собственным приводом (устройство готово к движению) 1 После перемещения устройства следует закрыть рычаг свободного хода. a Задействовать стояночный тормоз. b Отвести рычаг свободного хода от себя (закрыть). c Закрыть правую обшивку.430 Русский Установка боковой щетки

Боковая(-ые) щетка(-и) при поставке закреплены на сиденье водителя с помощью кабельной стяжки.

1. Закрепить боковую щетку на устройстве перед вводом в

эксплуатацию. См. главу «Замена боковой щетки». Ввод в эксплуатацию Проверка безопасности перед запуском

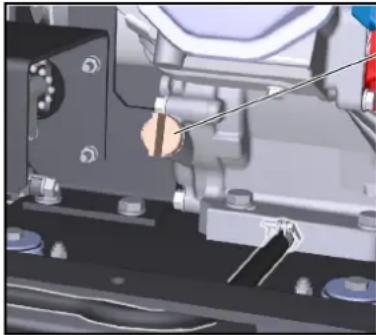

Опасность ожогов о горячие поверхности Не допускать контакта с горячим двигателем, выхлопной трубой, коллектором и двигателем гидравлического

Перед проверкой безопасности дать устройству остыть.

Отсутствующие указания можно найти в главе «Уход и техническое обслуживание | Работы по техническому обслуживанию».

1. Проверить функцию защиты капота/правой обшивки.

a Нельзя запускать двигатель внутреннего сгорания при открытом капоте. b Нельзя запускать двигатель внутреннего сгорания при открытой обшивке.

2. Проверить функционирование контактного

переключателя сиденья. a При работающем двигателе внутреннего сгорания устройство должно отключаться, когда водитель встает с места водителя.

3. Проверить давление в шинах.

4. Проверить уровень масла в двигателе.

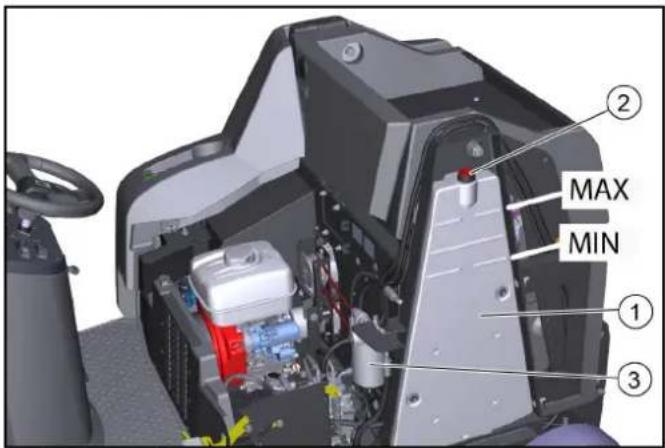

5. Проверить уровень заполнения гидробака.

6. Проверить цилиндрическую и боковую щетки на наличие

инородных тел и намотавшихся лент.

7. Проверить легкость хода и функциональную надежность

педали акселератора (только на остановленном устройстве).

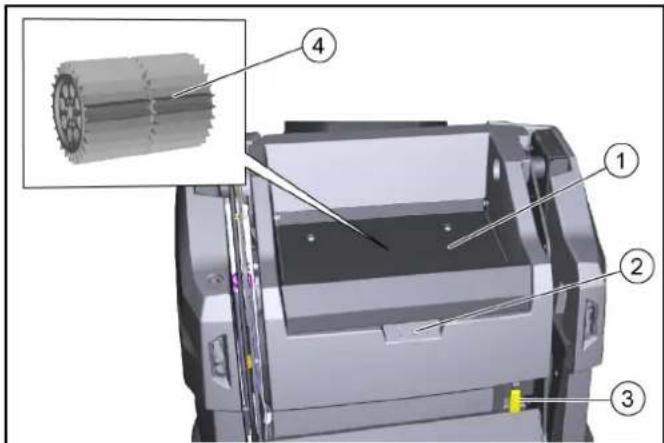

8. Опорожнить бункер для

9. Проверить уровень заполнения топливного бака.

Опасность взрыва из-за перелива топлива Во время заправки следить, чтобы топливо не попало на горячие поверхности.

Опасность взрыва из-за курения и открытого огня Во время заправки строго придерживаться запрета курения и открытого огня. 몇 ПРЕДУПРЕЖДЕНИЕ Опасность для здоровья при вдыхании паров Запрещается заливать топливо, находясь в закрытых помещениях.

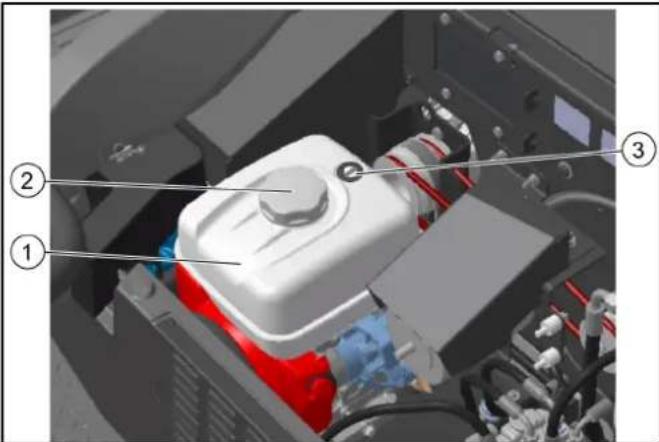

Опасность повреждения при заправке неправильным

Заправлять только подходящим топливом, указанным в технических характеристиках. 1 Топливный бак 2 Крышка бака 3 Указатель уровня топлива

1. Выключить устройство (заглушить двигатель).

2. Повернуть капот наружу.

3. Открыть крышку бака.

5. Вытереть пролившееся топливо и закрыть крышку бака.

Настройка положения сиденья водителя

Опасность несчастного случая Сиденье следует регулировать только на неподвижном устройстве. 1 Сиденье водителя 2 Рычаг регулировки сиденья

1. Потянуть рычаг регулировки сиденья вправо и

переместить сиденье водителя в нужное положение.

2. Отпустить рычаг регулировки сиденья.

3. Перемещением сиденья водителя вперед/назад

убедиться, что сиденье водителя правильно зафиксировано.Русский 431 Открытие/закрытие топливного крана 1 Топливный кран 1 Для открытия или закрытия топливного крана его следует повернуть его в соответствующем направлении до упора. Включение/отпускание стояночного тормоза 1 Отпускание стояночного тормоза 2 Стояночный тормоз Включение стояночного тормоза:

1. Нажать на стояночный тормоз (фиксируется).

Отпускание стояночного тормоза:

2. Нажать клавишу разблокировки, стояночный тормоз

будет отпущен. Эксплуатация Запуск устройства (двигателя)

Для запуска двигателя капот должен быть закрыт, а водитель должен сидеть на водительском сиденье.

1. Открыть топливный кран.

2. Занять место на сиденье (контактный переключатель

3. Переключатель выбора программ повернуть в положение

4. Выставить ключ в замковый выключатель и повернуть его

в положение «I – ON», двигатель запустится.

5. При холодной температуре наружного

Задействовать рычаг привода воздушной заслонки. Передвижение устройства

Опасность получения травм при движении задним

При движении задним ходом не должно быть опасности для третьих лиц. При необходимости провести инструктаж. 몇 ПРЕДУПРЕЖДЕНИЕ Опасность несчастного случая Не перемещаться с поднятым бункером для мусора.

Опасность повреждения привода! Перед каждой поездкой следует убедиться, что рычаг свободного хода закрыт. Педаль акселератора следует всегда нажимать осторожно и медленно. Не разрешается резко изменять направление движения с заднего хода на передний и

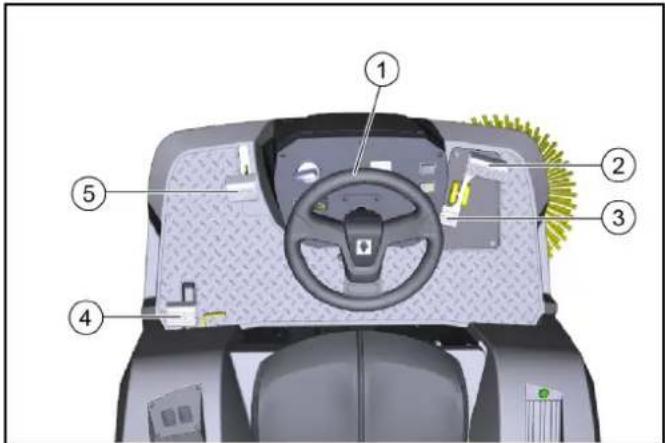

1 Рулевое колесо 2 Движение вперед 3 Движение назад 4 Стояночный тормоз 5 Заслонка для крупного мусора

1. Осторожно нажать на педаль акселератора.

a Плавно регулировать скорость движения педалью акселератора. b Избегайте резкого нажатия на педаль. c Скорость движения корректировать в зависимости от

2. Управлять направлением движения с помощью рулевого

3. При отпускании педали движения устройство

автоматически тормозится и останавливается. a В аварийной ситуации следует дополнительно задействовать стояночный тормоз. Режим подметания Указания по подметанию

Опасность травмирования в результате резкой

Во время передвижения или проведения уборочных работ не вставать с сиденья (контактный переключатель сиденья резко остановит устройство). 몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования камнями или мелкими

При открытой заслонке для крупного мусора контролировать отсутствие людей, животных или предметов в ближайшем окружении (опасность представляют разлетающиеся камни и мелкие

몇 ОСТОРОЖНО Опасность повреждения упаковочными лентами или

Не допускать попадания в машину упаковочных лент, шнуров и т. п. (повреждение подметающего механизма). Не переезжать через предметы или незакрепленные препятствия и не сдвигать их.

1. Для достижения оптимального результата уборки

необходимо соразмерять скорость движения с местными условиями.432 Русский

2. Подметать разрешается только при задвинутом бункере.

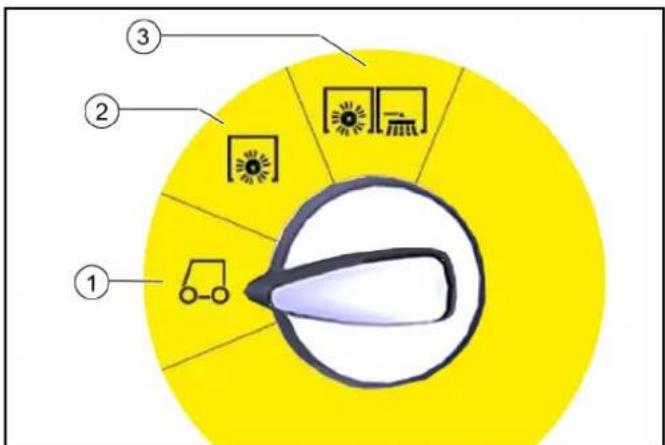

a Если переключатель выбора программ установлен в положение «Движение», крышка бункера автоматически закрывается. b При переключении переключателя выбора программ в положение «Подметание», крышка открывается автоматически, и бункер готов к сбору грязи.

3. Регулярно опорожнять бункер.

a Если сметаются главным образом мелкие предметы (большой вес мусора), то бункер для мусора следует опорожнять раньше.

4. При подметании поверхностей перевести переключатель

выбора программ в положение «Подметание с использованием цилиндрической щетки».

5. Для очистки боковых кромок следует дополнительно

использовать боковые щетки, для этого установить переключатель выбора программ в положение «Подметание с использованием цилиндрической и боковой щеток».

6. Неподвижные препятствия высотой до 6

осторожно преодолевать на небольшой скорости.

7. Неподвижные препятствия высотой свыше 6 см следует

преодолевать только с использованием подходящей

Подметание с использованием цилиндрической и боковой щеток

1. Для проведения уборки выбрать направление движения

2. Для уборки поверхностей: опустить цилиндрическую

щетку, установив переключатель выбора программ в положение «Подметание с использованием цилиндрической щетки

3. Для мокрых или влажных поверхностей: открыть заслонку

4. Для чистки близко к краю: дополнительно опустить

правую боковую щетку, установив переключатель выбора программ в положение «Подметание с использованием цилиндрической и боковой щеток».

5. Для сметания более крупных предметов (50 мм):

кратковременно нажать на педаль заслонки для крупного

чистить фильтр для пыли. a Фильтр для пыли автоматически очищается через определенные промежутки времени. b В пыльной среде дополнительно нажать на выключатель очистки фильтра. Опорожнение контейнера для мусора Подъемник контейнера позволяет опорожнять бункер устройства прямо в мусорный бак (максимальная высота разгрузки указана в главе «Технические данные»). 몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования падающими предметами! При подъеме и опускании контейнера для мусора существует опасность травмирования предметами, падающими с отсека для хранения. Перед подъемом контейнера для мусора убрать из отсека для хранения все предметы, которые не закреплены

몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования в результате опрокидывания машины при опорожнении контейнера для мусора! Опорожнять контейнер для мусора только на твердой, ровной поверхности. Соблюдать безопасное расстояние при опорожнении на склонах и рампах. 몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования при нахождении в области поворота контейнера для мусора! Следить за тем, чтобы во время опорожнения в области поворота контейнера для мусора не находились люди или

몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования в результате защемления или пореза частей тела при вмешательстве в механику контейнера для мусора! Не просовывать руки в область движения и не касаться компонентов механизма опорожнения контейнера для

몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования при опускании контейнера для мусора! Поднятый контейнер для мусора может внезапно упасть и стать причиной серьезных травм в результате защемления. Не становитесь под незафиксированный контейнер. Надлежащим образом закрепите поднятый контейнер для мусора с помощью специально предусмотренной опорной стойки, прежде чем становиться под контейнер. 1 Клавиша подъемника контейнера 2 Переключатель «Поднять/опустить бункер» 3 Переключатель «Открыть/закрыть крышку бункера»

1. Установить переключатель выбора программ в

положение «Движение» (бункер можно поднимать только в этом положении).

2. Установить машину рядом с мусорным баком.

a После выключения устройства подождать примерно еще 1 минуту, чтобы пыль могла осесть, и можно было опорожнить бункер.

3. Нажать клавишу подъемника контейнера на панели

управления и удерживать.

4. Нажать на переключатель бункера и поднять бункер.

a Для опорожнения в контейнер для мусора следует полностью поднять бункер и медленно подъехать к сборному контейнеру. b Для свободного опорожнения бункера его следует поднять примерно до середины, чтобы можно было открыть крышку бункера (если высота опорожнения очень низкая, работа крышки будет заблокирована

5. Задействовать стояночный тормоз.

6. Нажать переключатель крышки бункера и опорожнить

7. Закрыть крышку бункера.

8. Отпустить стояночный тормоз.

9. Отъехать от места разгрузки.

10.Полностью опустить бункер.Русский 433 Выключение устройства После выключения устройства происходит автоматическая очистка пылевого фильтра. 1 Поставить устройство на ровной поверхности. 2 Переключатель выбора программ установить в положение «Движение». 3 Задействовать стояночный тормоз. 4 Вынуть ключ из замкового выключателя. 5 Закрыть топливный кран. Транспортировка

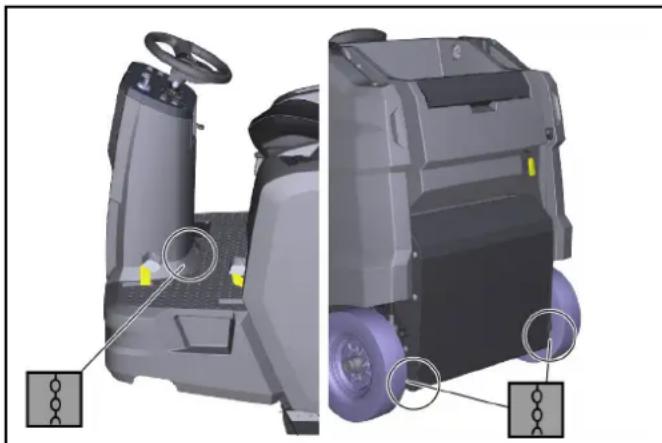

Опасность аварии при погрузке При погрузке устройства всегда следует закрывать рычаг свободного хода. Только после этого привод движения и стояночный тормоз готовы к работе. На подъемах или спусках устройство должно приводиться в движение только собственным приводом. Погрузку и выгрузку устройства выполнять только на ровной поверхности. Опасность травмирования и повреждения Учитывать собственную массу (транспортный вес) устройства при его транспортировке на прицепах или транспортных средствах. Зафиксировать устройство в соответствии с действующими директивами от скольжения и опрокидывания. 1 Закрыть топливный кран. 2 Зафиксировать подметальную машину, подложив под ее колеса клинья. 3 Закрепить подметальную машину натяжными ремнями или канатами. Соблюдать маркировку для зон крепления на раме подметающей машины (символы цепей). ●Задние точки крепления слева и справа представляют собой отверстия (прим. Ø 30 мм) в раме между задним колесом и бункером. ● Спереди находится область крепления между подножкой и передней стойкой. 4 Отсоединить клемму отрицательного полюса аккумуляторной батареи. 5 Вынуть ключ.

몇 ОСТОРОЖНО Опасность травмирования и повреждения Учитывать вес устройства при хранении. Соблюдать дополнительные указания в инструкции по эксплуатации двигателя. 1 Установить подметальную машину на ровной поверхности в сухом, защищенном от мороза месте. Накрыть тентом для защиты от пыли. 2 Принять меры против непроизвольного начала движения подметальной машины (стояночный тормоз). 3 Закрыть топливный кран. 4 Вынуть ключ. 5 Снять минусовую клемму с аккумуляторной батареи, если подметальная машина не будет использоваться более 4

6 Аккумулятор следует заряжать прибл. каждые два

Если подметальная машина не используется в течение длительного времени: 1 Полностью слить топливо из бака. 2 Заменить моторное масло. 3 Выкрутить свечу зажигания и залить в отверстие свечи 5 мл свежего моторного масла. Несколько раз провернуть двигатель без свечей зажигания (не запускать). Вкрутить свечу зажигания на место. Уход и техническое обслуживание

Соблюдать указания по технике безопасности во время работ по уходу и техническому обслуживанию, приведенными в приложении к данной инструкции по эксплуатации. Очистка устройства

Короткие замыкания и другие повреждения. Запрещается очищать устройство струей воды из шланга и струей высокого давления.

Неправильная очистка Опасность повреждения. Не использовать абразивных или агрессивных моющих

Опасность для здоровья в результате воздействия

Для внутренней очистки сжатым воздухом. Надевать респиратор и защитные очки. Очистка устройства изнутри 1 Открыть обшивки. 2 Обдуть устройство сжатым воздухом. 3 Очистить устройство, используя для этого влажную тряпку, пропитанную мягким щелочным раствором. 4 Закрыть обшивки. Очистка устройства снаружи 1 Очистить устройство, используя для этого влажную

, пропитанную мягким щелочным раствором. Периодичность технического обслуживания

Для сохранения права на гарантийное обслуживание все работы по техническому и профилактическому обслуживанию в течение гарантийного срока должны проводиться уполномоченной сервисной службой в соответствии с формуляром технического осмотра (ICL). ●Счетчик часов эксплуатации показывает время интервалов технического обслуживания. ●Интервалы проведения работ по сервисному и техническому обслуживанию, выполняемые заказчиком/ оператором, указаны в главе « Техническое обслуживание, осуществляемое клиентом». Работы должны выполнять квалифицированные специалисты. В случае необходимости в любой момент можно обратиться за помощью в специализированную торговую организацию фирмы Kärcher. ●Остальные работы по техническому обслуживанию должны выполняться авторизованной сервисной службой в соответствии с формуляром технического осмотра. Своевременно обращайтесь в сервисную службу.434 Русский Техническое обслуживание, осуществляемое клиентом

Все работы по техническому и профилактическому обслуживанию должны проводиться квалифицированными специалистами, при необходимости можно в любой момент обратиться к дилеру Kärcher. Работы на гидравлической системе разрешается выполнять только авторизованной сервисной службе.

Описание см. в главе «Работы по техническому обслуживанию». ● Ежедневно 1 см. главу «Проверка безопасности перед запуском». ● Еженедельно 몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования при опускании контейнера для мусора! Поднятый контейнер для мусора может внезапно упасть и стать причиной серьезных травм в результате защемления. Не становитесь под незафиксированный контейнер. Надлежащим образом закрепите поднятый контейнер для мусора с помощью специально предусмотренной опорной стойки, прежде чем становиться под контейнер. 1 Проверить легкость хода подвижных

Перед проведением любых работа по техническому обслуживанию и ремонту с поднятым контейнером для мусора установить опорную стойку, см. главу Демонтаж/ установка опорной стойки контейнера для мусора. 2 Проверить настройку и степень износа уплотнительных планок в зоне подметания. 3 Проверить уплотнительные ленты на крышке бункера (3 шт.) 4 Проверить цилиндрическую и боковую щетки

5 Проверить пылевой фильтр и при необходимости очистить корпус фильтра. 6 Проверить воздушный фильтр. 7 Проверить герметичность топливной и гидравлической

8 Проверить натяжение, износ и функционирование

● Техническое обслуживание каждые 50 часов работы 1 Очистить воздушный фильтр (при использовании в пыльной среде очистку следует проводить чаще). ● Техническое обслуживание каждые 100 часов

1 Замена масла в двигателе (первая замена масла производится через 20 часов работы). 2 Проверить и очистить свечу зажигания. 3 Очистить воздушный фильтр. 4 Очистить отстойник. ● Техническое обслуживание каждые 300 часов работы 1 Заменить воздушный фильтр. 2 Очистить топливный фильтр. 3 Заменить свечу зажигания. ● Техническое обслуживание изнашивающихся частей 1 Заменить уплотнительные планки. 2 Заменить цилиндрическую щетку. 3 Заменить боковую щетку. Техническое обслуживание, осуществляемое сервисной

Для сохранения права на гарантийное обслуживание все работы по техническому и профилактическому обслуживанию в течение гарантийного срока должны проводиться уполномоченной сервисной службой компании Karcher в соответствии с формуляром технического

●Первый осмотр через 20 часов работы ●Техническое обслуживание каждые 100 часов работы ●Техническое обслуживание каждые 300 часов работы Работы по техническому обслуживанию Проверка уровня моторного масла / доливание моторного масла Проверять уровень масла, когда устройство припарковано и стоит горизонтально.

Опасность ожога Не прикасаться к горячим поверхностям, таким как выпускная труба или двигатель. 1 Маслоизмерительный щуп 2 Отверстие для заливки масла 3 Верхний уровень масла (MAX) 4 Нижний уровень масла (МИН)

1. Поставить устройство на ровной поверхности.

2. Дать двигателю остыть.

a Проверку уровня масла в двигателе осуществлять, самое раннее, через 5 минут после выключения

3. Открыть правую обшивку.

4. Выкрутить маслоизмерительный щуп и проверить

уровень масла. a Если уровень масла ниже минимального уровня (MIN), следует долить моторное масло. Вид масла указан в главе «Технические данные». b Не переполнять, просто долить до максимального уровня (MAX).

5. Если уровень масла соответствует, вкрутить

маслоизмерительный щуп.

Замена масла Выполнять замену масла при прогретом двигателе, чтобы обеспечить лучший слив масла.

1. Выключить двигатель.

2. Поставить устройство на ровной поверхности.

3. Подготовить подходящий приемный резервуар для

отработанного масла.

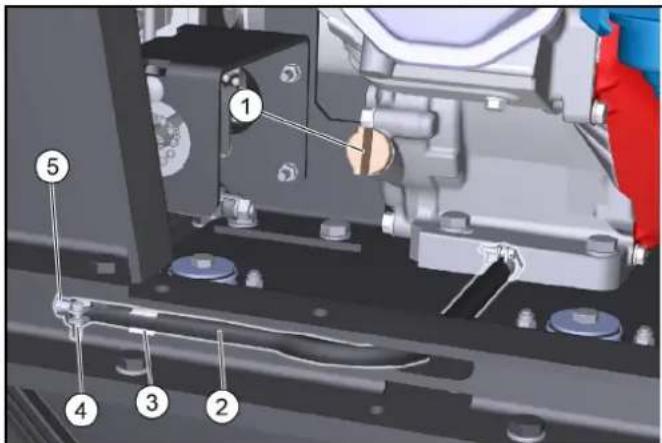

Открыть правую обшивку (повернуть).Русский 435 1 Маслоизмерительный щуп/маслозаливное отверстие 2 Сливной шланг 3 Крепление сливного шланга 4 Шланговый зажим 5 Фиксатор

5. Вывинтить маслоизмерительный щуп.

6. Вынуть сливной шланг из крепления.

7. Открыть хомут на сливном шланге и вытащить фиксатор.

8. Полностью слить масло в приемный резервуар.

9. Вставить фиксатор и затянуть хомутом.

10.Залить новое моторное масло (см. «Технические характеристики») до нижней кромки отверстия для заливки масла. 11.Вставить и затянуть маслоизмерительный щуп.

Закрыть обшивку. 13.Утилизировать отработанное масло экологически безопасным способом. Проверка воздушного фильтра

1. Отвинтить барашковую гайку.

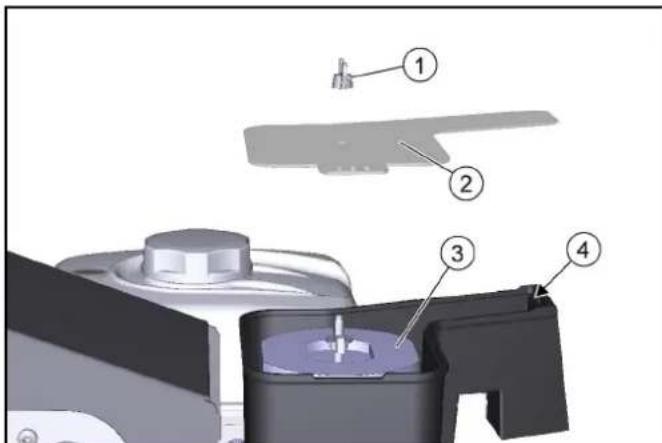

1 Барашковая гайка 2 Крышка 3 Воздушный фильтр 4 Фиксатор

3. Проверить воздушный фильтр на наличие загрязнений,

при необходимости очистить.

4. Вставить крышку в фиксатор и надеть.

a Следить за правильным положением в фиксаторах.

5. Навинтить и затянуть барашковую гайку.

Очистка воздушного фильтра

1. Отвинтить барашковую гайку на крышке.

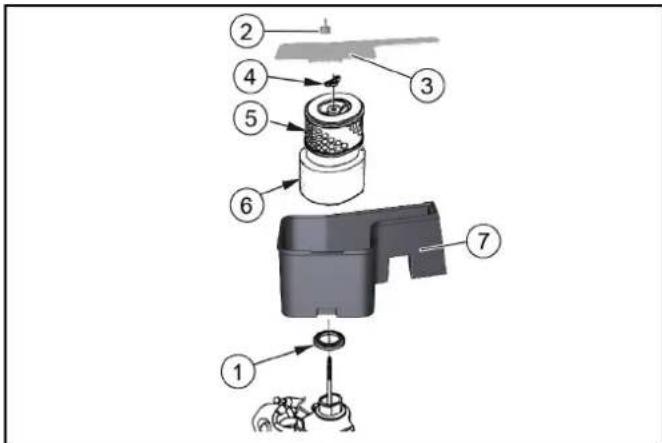

1 Уплотнение 2 Барашковая гайка крышки 3 Крышка 4 Барашковая гайка воздушного фильтра 5 Бумажный фильтрующий элемент 6 Пенный фильтрующий элемент 7 Корпус воздушного фильтра

3. Отвинтить барашковую гайку воздушного фильтра.

4. Снять фильтрующий элемент воздушного фильтра.

5. Снять пенный фильтрующий элемент с бумажного

фильтрующего элемента.

6. Проверить оба фильтрующих элемента воздушного

фильтра на предмет повреждений.

7. Заменить поврежденные фильтрующие элементы

8. Очистить фильтрующие элементы воздушного фильтра,

если предполагается их дальнейшее использование

9. Выбить бумажный фильтрующий элемент несколькими

ударами о твердую поверхность или продуть его изнутри сжатым воздухом (макс. 0,2 МПа). 10.Пенный фильтрующий элемент: a Очистить в теплой мыльной воде. b Промыть чистой водой. c В качестве альтернативы: очистить невоспламеняемым растворителем. d Дать высохнуть. e Погрузить в чистое моторное масло. f Отжать излишнее масло. 11.Протереть внутреннюю сторону крышки и корпуса воздушного фильтра влажной салфеткой. Следить за тем, чтобы частицы грязи не попали в двигатель. 12.Установить пенный фильтрующий элемент на бумажный фильтрующий элемент. 13.Вставить фильтрующий элемент в корпус воздушного

14.Следить за тем, чтобы между корпусом воздушного фильтра и двигателем было установлено уплотнение. 15.Навинтить и затянуть барашковую гайку воздушного

16.Установить крышку. 17.Навинтить и затянуть барашковую гайку крышки.436 Русский Очистка стакана-отстойника

1. Повернуть топливный кран в положение «OFF».

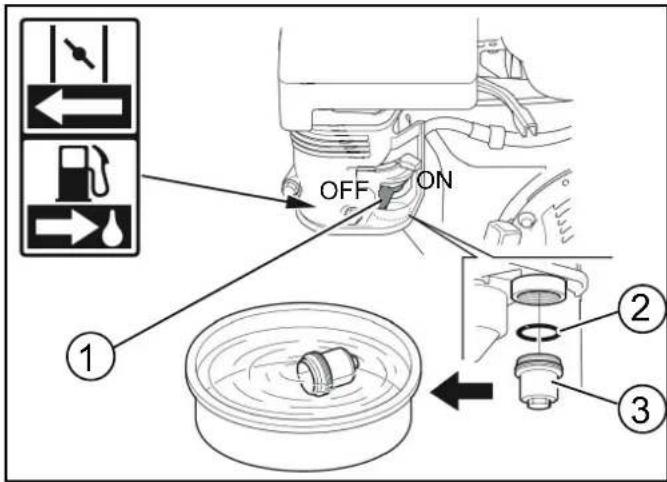

1 Топливный кран 2 Уплотнительное кольцо круглого сечения 3 Стакан-отстойник

2. Отвинтить стакан-отстойник.

3. Снять уплотнительное кольцо круглого сечения.

4. Очистить стакан-отстойник в невоспламеняемом

5. Тщательно высушить стакан-отстойник.

6. Вставить уплотнительное кольцо круглого сечения в

7. Ввинтить и затянуть стакан-отстойник.

8. Повернуть топливный кран в положение «ON».

9. Проверить плотность посадки стакана-отстойника.

10.Повернуть топливный кран в положение «OFF». Проверка и регулировка свечи зажигания

1. Извлечь штепсель свечи зажигания.

2. Очистить область вокруг свечи зажигания, чтобы при

снятии свечи частицы грязи не попали в двигатель.

3. Вывинтить свечу зажигания с помощью свечного ключа

13/16”. 1 Свечной ключ 2 0,7-0,8 мм 3 Уплотнение 4 Свеча зажигания

4. Заменить свечу зажигания, если изношен электрод или

5. Проверить расстояние между электродами в свече

зажигания. Заданное значение: 0,7-0,8 мм.

6. Проверить, не повреждено ли уплотнение свечи

Опасность повреждения Незакрепленная сеча зажигания может перегреться и вызвать повреждение двигателя. В результате чрезмерно плотной затяжки свечи зажигания повреждается резьба. Необходимо учитывать следующие инструкции по затяжке свечи зажигания.

7. Аккуратно ввинтить свечу зажигания рукой. Избегать

8. Ввинтить свечу до упора свечным ключом и затянуть

следующим образом. a Затянуть бывшую в употреблении свечу на 1/8-1/ 4 оборота. b Затянуть новую свечу на 1/2 оборота.

9. Подсоединить штепсель свечи зажигания.

Проверка уровня гидравлического масла и долив масла

Опасность повреждения гидравлической системы При дозаправке соблюдать максимальную чистоту. Работы на гидравлической системе должна проводить только авторизованная сервисная служба. Изображение без капота 1 Бак гидравлического масла 2 Крышка сапуна/наливная горловина 3 Фильтр для гидравлического масла

1. Остановить устройство.

3. Проверить уровень гидравлического масла на холодном

a Уровень гидравлического масла должен находиться между верхней «MAX» и нижней «MIN» отметками.

4. При необходимости долить гидравлическое масло.

a Снять крышку сапуна. b Долить гидравлическое масло. Марка гидравлического масла: см. главу «Технические характеристики». c Установить крышку сапуна.

Замена заднего колеса 몇 ПРЕДУПРЕЖДЕНИЕ Опасность травмирования Припарковать транспортное средство только на устойчивом основании. Проверить стабильность грунта. Закрепить устройство от непроизвольного начала движения, подложив под него

Использовать подходящий стандартный домкрат.

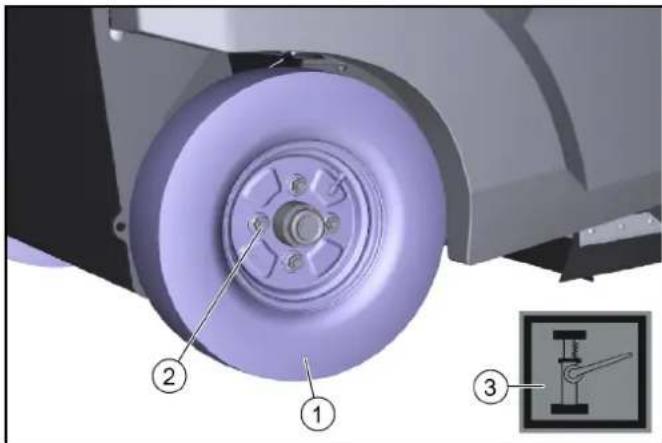

4Русский 437 1 Заднее колесо 2 Гайка крепления колеса (4 шт.) 3 Значок точки крепления

1. Припарковать устройство на ровной поверхности.

a Проверить стабильность грунта. b Принять меры против непроизвольного начала

c Открыть боковую обшивку или капот.

2. Установить домкрат под отмеченные точки крепления на

3. Открутить колесные гайки подходящим инструментом

4. Приподнять устройство с помощью автомобильного

5. Выкрутить и снять

гайки для крепления колеса.

7. Неисправное колесо сдать в ремонт или заменить.

8. Установить колесо, ввинтить гайки крепления колеса до

упора и слегка затянуть.

9. Опустить устройство с помощью домкрата.

10.Закрыть боковую обшивку или капот. 11.Затянуть гайки для крепления колеса с необходимым крутящим моментом (56 Нм). Замена переднего колеса

снятия переднего колеса связаться с сервисной

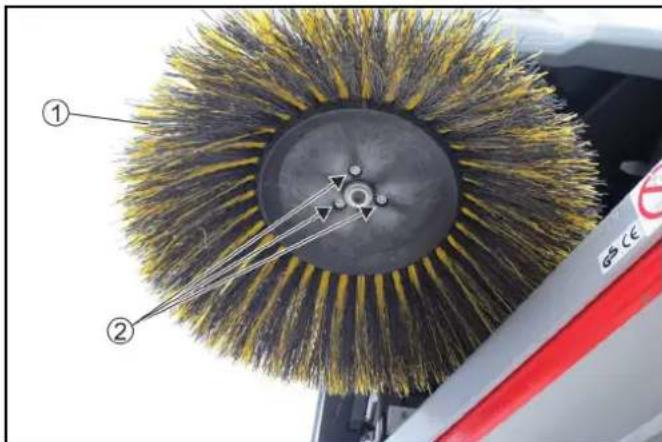

Замена боковой щетки Благодаря плавающему креплению боковой щетки уровень плоскости подметания корректируется автоматически по мере износа щетины. При сильном износе (длина щетины прим. 10 см), заменить боковые щетки. 1 Боковая щетка 2 Винты

1. Остановить устройство.

2. Вывинтить 3 винта с нижней стороны.

3. Снять боковую щетку.

4. При необходимости очистить крепление.

5. Установить новую боковую щетку на захватное

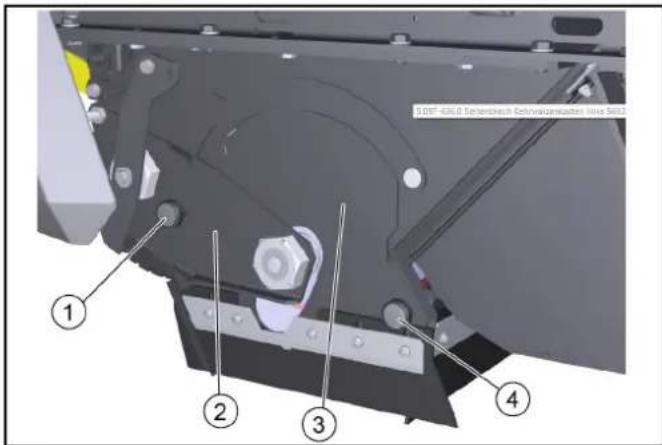

устройство и закрепить винтами. Замена/проверка цилиндрической щетки Демонтаж цилиндрической щетки Благодаря плавающему креплению цилиндрической щетки профиль подметания корректируется автоматически по мере износа щетины. Заменить при сильном износе (результат очистки неудовлетворительный). 1 Винт с накатанной головкой, слева 2 Опорная пластина 3 Защитная пластина 4 Винт с накатанной головкой, справа

1. Остановить устройство.

3. Вывинтить левый винт с накатанной головкой.

4. Снять опорную пластину.

5. Вывинтить правый винт с накатанной головкой.

6. Снять защитную пластину.

7. Снять цилиндрическую щетку.

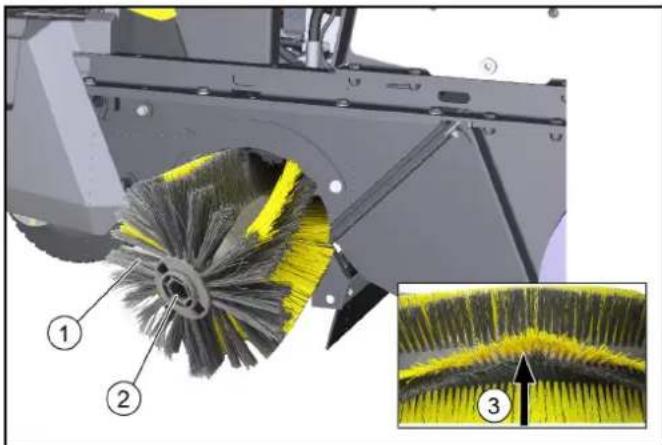

Установка цилиндрической щетки 1 Цилиндрическая щетка 2 Крепление цилиндрической щетки 3 Выравнивание щетины вперед в направлении движения

1. Проверить цилиндрическую щетку на износ и наличие

2. При необходимости: установить новую цилиндрическую

3. При установке убедиться, что щетина выровнена

правильно (держатели цилиндрической щетки идентичны).

4. Установить защитную и опорную пластины в обратной

последовательности.438 Русский Замена/настройка уплотнительных планок

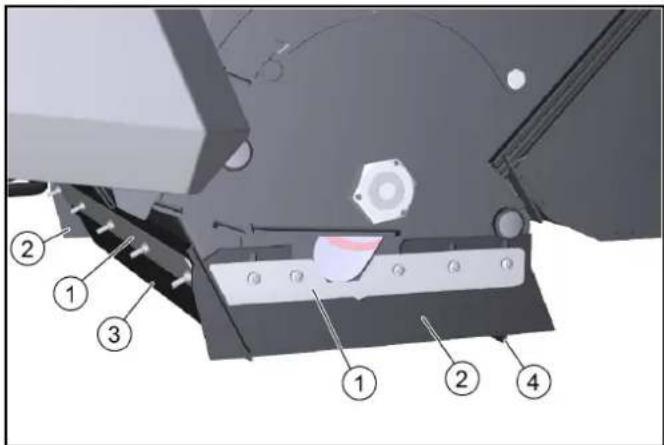

Выбег передней и задней уплотнительных планок определяет загибание рабочей кромки уплотнения назад во время движения вперед. Боковые уплотнительные планки при правильной настройке должны иметь расстояние до пола. 1 Крепление 2 Боковая уплотнительная планка 3 Передняя уплотнительная планка 4 Задняя уплотнительная планка

1. Ослабить крепление уплотнительных планок.

2. Отрегулировать уплотнительную планку путем

перемещения в продольных пазах. a Значения см. в таблице.

3. Согласовать настройки, закрепить уплотнительные

Проверка/замена фильтра для пыли

Опасность для здоровья в результате воздействия

Во время работ с фильтровальной системой следует пользоваться пылезащитной маской и защитными очками. Соблюдать предписания по технике безопасности при работе с мелкой пылью. 1 Крышка 2 Потайная ручка 3 Рычаг фильтра для пыли 4 Фильтр для пыли (круглый фильтр)

1. Остановить устройство.

2. Подождать не менее 1 минуты, пока осядет пыль.

3. Повернуть крышку вверх за захват.

4. Сдвинуть рычаг фильтра для пыли вправо.

5. Извлечь пылевой фильтр движением вверх.

6. При необходимости: очистить фильтр для пыли

(пылесосом или осторожно выбить) или установить новый

Демонтаж/установка опорной стойки контейнера для

Установить машину на твердой горизонтальной поверхности.

2. Полностью поднять контейнер для мусора, см. главу

Опорожнение контейнера для мусора.

3. Выключить машину, см. главу Выключение устройства.

4. Открыть правую обшивку, см. главу Открытие/

закрытие правой обшивки.

5. Снять опорную стойку.

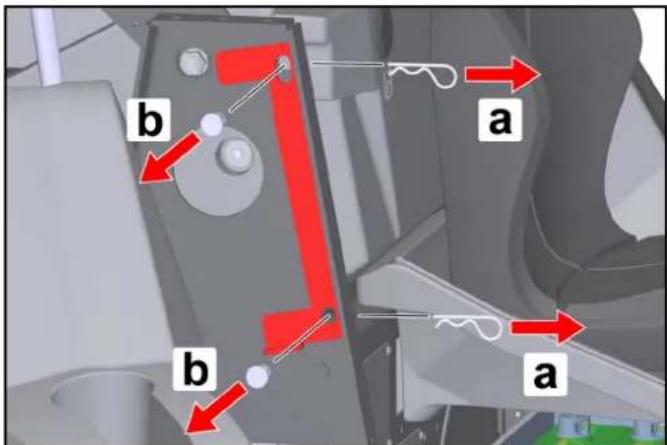

a Вытянуть пружинные штекеры из болтов. b Вытянуть болты и снять опорную стойку

6. Расположить опорную стойку между правой балкой и

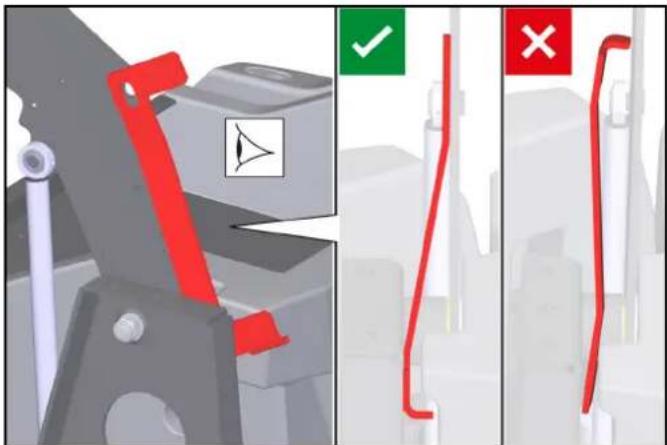

правым подъемным рычагом, как показано на рисунке.

7. Установить болты.

a Вставить болты в отверстия. b Вставить пружинные штекеры в отверстия болтов до

Уплотнительные планки Значения настройки Боковые уплотнительные

Расстояние до пола 0–1 мм Передняя уплотнительная

Выбег 10–15 мм Задняя уплотнительная планка Выбег 5–10 ммРусский 439

Опасность повреждения! Подъем или опускание контейнера для мусора с установленной опорной стойкой может привести к повреждению машины и опорной стойки! Во избежание гидравлического подъема или опускания контейнера для мусора невозможно закрыть правую обшивку при установленной опорной стойке. Это активирует цепь

Не закрывайте правую обшивку силой!

8. Демонтаж выполняется в

обратной последовательности. Помощь при неисправностях Небольшие неисправности можно устранить самостоятельно с помощью следующего описания. В случае не указанных в данном списке неисправностей обратиться в сервисную службу!

Опасность несчастного случая и травмирования из-за непреднамеренного движения транспортного

Перед проведением любых работ по техническому обслуживанию и уходу отключить транспортное средство и извлечь ключ зажигания.

Опасность поражения током Перед началом работ на электрооборудовании следует отсоединить аккумулятор. Ремонтные работы и работы с электрооборудованием могут производиться только уполномоченной службой сервисного обслуживания. Предохранители устройства Если какая-либо функция неисправна, можно проверить предохранители устройства самостоятельно, прежде чем обращаться в сервисную службу. 몇 ПРЕДУПРЕЖДЕНИЕ Опасность повреждения из-за неправильной

Неправильно установленные предохранители устройства могут повредить блок управления или компоненты устройства! Заменять предохранители устройства только на предохранители того же типа (флажковый предохранитель) и значения (A) Предохранители устройства расположены на электронном блоке управления машины. Блок управления находится под передней крышкой рулевой

1. Отключить устройство и зафиксировать

2. Отсоединить клемму отрицательного полюса

аккумуляторной батареи.

3. Открутить 5 винтов передней крышки.

5. Определить неисправный предохранитель устройства на

6. Заменить неисправный предохранитель устройства.

7. Снова установить кожух.

8. Снова подсоединить отрицательный полюс

аккумуляторной батареи.440 Русский Предохранители устройств (обзор) A: Предохранители на электронном блоке управления B: Предохранители в кабельном жгуте (держатель предохранителя) Предохранитель

Значение (A) Назначение F100H 7,5 Замковый выключатель F102H 7,5 Рабочее

F103H 7,5 Водяной насос F104H 3 Светодиод F105H 7,5 Рабочее

F106H 3 Синий светодиод Blue Spot F107H 1 Счетчики F109H 5 Фильтр двигателя F110H 7,5 Сигнальный рожок F111H 10 Двигатели подъема F112H 5 Запуск двигателя F113H 1 Проблесковый

F114H 1 Датчик положения опорожнения F200H 30 Главный предохранитель F201H 3 K1 Главный клапан F205H 3 K4 Подметальные

F207H 3 K6 Открывание

F212H 3 K5 Подъем F213H 3 К2 Опускание Предохранитель

Значение (A) Назначение F1 (M9) 7,5 Подъемный

F2 (M8) 7,5 Подъемный

F3 (M11) 7,5 Подъемный

Значение (A) Назначение Неисправность Способ устранения Двигатель не запускается Проверить/зарядить стартерную батарею. Повернуть ключ замкового выключателя в положение «I – ON». Переключатель выбора программ в положении «Движение» При холодной температуре наружного воздуха: Задействовать рычаг привода воздушной

Занять место на сиденье водителя (активируется контактный переключатель сиденья). Полностью закрыть капот и правую обшивку. Проверить уровень моторного масла, при необходимости долить. Залить топливо. Открыть топливный кран. Проверить свечу зажигания. Двигатель работает неравномерно Проверить уровень заполнения топливного бака. Проверить положение рычага привода воздушной заслонки. Проверить соединения и линии топливной системы. Проверить/очистить/заменить свечу зажигания. Очистка /замена воздушного фильтра. Двигатель работает, а транспортное средство

движется или движется слишком медленно. Отпустить стояночный тормоз. Проверить положение рычага свободного хода. Проверить уровень масла в баке для гидравлического масла, при необходимости долить. При минусовой температуре и холодном гидравлическом масле: Дать устройству прогреться в течение как минимум 3 минут.Русский 441 Принадлежности/запасные части Ниже представлен (выборочно) обзор быстроизнашивающихся деталей или принадлежностей, доступных в качестве опции. Двигатель не выключается (переключатель выбора программ и замковый выключатель в положении OFF) Бензиновый двигатель: a Открыть капот (остерегаться вращающегося клинового ремня). b Закрыть топливный кран. Пыль во время подметания/недостаточная мощность всасывания Опорожнить бункер для мусора. Проверить/очистить/заменить пылевой фильтр. a Проверить правильность расположения фильтра для пыли. b Очистить фильтр для пыли при легких загрязнениях. c Заменить пылевой фильтр при повреждении или значительном загрязнении. Проверить износ уплотнительных планок в зоне подметания. При необходимости отрегулировать или заменить. Проверить/заменить уплотнения на плоском складчатом фильтре. Проверить/заменить уплотнительные ленты на

Результат чистки неудовлетворительный Проверить износ цилиндрической и боковой щеток, при необходимости заменить. Проверить износ уплотнительных планок, при необходимости отрегулировать/заменить. Проверить работу заслонки для крупного мусора. Закрыть заслонку для влажной уборки. Проверить уровень заполнения бака гидравлическим маслом. Проверить герметичность гидравлической системы. Цилиндрическая/боковая щетка не вращается

переключатель выбора программ на желаемую программу «Подметание». Проверить уровень заполнения бака для гидравлического масла. Проверить герметичность гидравлической системы. Проверить цилиндрическую/боковую щетку на предмет намотавшихся лент. Обратиться в сервисную службу. Система опорожнения контейнера для мусора не

Винт защиты от срезания на бункере (сбоку слева и справа) срезан. Заменить

Обратиться в сервисную службу. Правая обшивка не закрывается Контейнер для мусора зафиксирован опорной стойкой. Снять опорную стойку, см. главу Демонтаж/установка опорной стойки контейнера для мусора. Неисправность Способ устранения Принадлежност

Боковая щетка, стандартная Для участков в помещениях и вне помещений 6.905-986.0 Боковая щетка,

Для мелкой пыли, на участках в помещениях и вне

Влагостойкая 6.906-133.0 Боковая щетка,

Для удаления присохшей грязи вне помещений Влагостойкая 6.906-065.0

Боковые щетки для удаления сорняков 6.906-065.0 Цилиндрическая

стандартная Для участков в помещениях

Износо- и влагостойкая 6.905-095.0 Цилиндрическая щетка, мягкая Для мелкой пыли, на участках в помещениях и вне

Влагостойкая 6.905-190.0 Цилиндрическая щетка, жесткая Для удаления присохшей грязи вне помещений Влагостойкая 6.905-191.0 Фильтр для пыли (круглый фильтр) 6.414-532.0 Уплотнительная планка, боковая слева и справа 5.365-078.0 Уплотнительная планка, задняя 5.365-053.0 Уплотнительная планка, передняя 5 294-000.0

комплект для боковой щетки,

Должен устанавливаться сервисной службой 2.852-912.7 Переднее колесо В качестве замены 6 435-120.0 Заднее колесо В качестве замены 6.435-291.0 Принадлежност и Home Base Описание № для

Адаптер Для крепления на направляющей Home Base (устройство) 5.035-488.0 Двойной крюк Используется только в сочетании с адаптером 6.980-077.0 Бак для моющего

Используется только в сочетании с адаптером 4.070-006.0 Набор щипцов для захвата крупного мусора Щипцы для захвата крупного мусора, включая крепление на устройстве 4.035-524.0 Принадлежност

Описание № для заказа442 Русский Технические характеристики KM 100/120 R G KM 100/120 R G 2SB Рабочие характеристики устройства Скорость движения (макс.) km/h 7 7 Рабочая скорость (макс.) km/h 7 7 Способность к преодолению подъема (макс.) % 18 18 Рабочая ширина, без боковых щеток mm 730 730 Рабочая ширина, с 1 боковыми щетками mm 1000 1000 Рабочая ширина, с 2 боковыми щетками mm 1280 Теоретическая производительность по площади Производительность по площади, без боковых щеток m

/h 5110 5110 Производительность по площади, с 1 боковыми щетками m

/h 7000 7000 Производительность по площади, с 2 боковыми щетками m

/h 8960 Аккумулятор Тип аккумулятора необслуживаемый необслуживаемый Напряжение аккумулятора V12 12 Условия окружающей среды Температура окружающей среды °C -5...+40 -5...+40 Влажность воздуха, без образования росы % 0...90 0...90 Размеры и вес Длина mm 1660 1660 Ширина mm 1110 1140 Высота mm 1355 1355 Собственная масса (транспортировочный вес) kg 570 570 Допустимый общий вес kg 944 944 Ширина цилиндрической щетки mm 730 730 Диаметр цилиндрической щетки mm 285 285 Диаметр боковой щетки mm 410 410 Контейнер для мусора Объем контейнера для мусора l (kg) 120 120 Высота разгрузки (макс.) mm 1520 1520 Система фильтрования и всасывания Площадь поверхности фильтра m

Двигатель внутреннего сгорания Тип двигателя Honda GX 270 Honda GX 270 Тип 1-цилиндровый, 4-х

Эмиссия CO2 в соответствии с процедурой измерения согласно регламенту ЕС 2016/1628 (уровень V) g/kWh 762 762 Тип охлаждения Воздушное

Мощность двигателя kW/PS 6,3 / 8,4 6,3 / 8,4 Тип свечей зажигания BPR6ES (NGK) BPR6ES (NGK) Емкость топливного бака l5,3 5,3 Число оборотов двигателя 1/min 3600 3600 Время работы при полном баке h ca. 3,5 ca. 3,5 Эксплуатационные материалы Тип топлива Benzin bleifrei (min. 91 Oktan) Benzin bleifrei (min. 91 Oktan) Тип двигателя API SJ API SJ Количество моторного масла l1,1 1,1 Марка масла SAE 10W30 SAE 10W30 Марка гидравлического масла Shell Tellos S 3 V 68 Shell Tellos S 3 V 68 Комплект шин Размер шин, спереди ø 300 mm ø 300 mm Размер шин, сзади 4.00-8 6PR 4.00-8 6PR Давление в шинах MPa (bar) 0,6 (6) 0,6 (6)Українська 443 Сохраняется право на внесение технических изменений. Декларация о соответствии стандартам ЕС Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Подметально-всасывающая машина Тип: 1.280-xxx.0 Действующие директивы ЕС 2006/42/ЕС (+2009/127/ЕС) 2014/30/EС 2000/14/ЕС 2014/53/EU (TCU) Примененные гармонизированные стандарты EN 60335-1 EN 60335-2-72 EN 55012: 2007 + A1: 2009 EN 62233: 2008 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Примененные национальные стандарты

Примененный метод оценки соответствия 2000/14/ЕС: Приложение V Уровень звуковой мощности дБ(A) Измерено: 93 Гарантировано: 95 Нижеподписавшиеся лица действуют от имени и по доверенности Правления. Лицо, ответственное за ведение документации: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28–40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 г. Винненден, 01.06.2021

1,9 1,9 Вибрация сиденья m/s

0,4 0,4 Уровень звукового давления L

dB(A) 79 79 Погрешность dB(A) 2,5 2,5 Уровень звуковой мощности L

+ Неопределенность K

положение “Движение”.

сервиз или я сменете.

2. При необходимост: Монтирайте нов метящ валяк.

7. Монтирайте болтовете.

Тип акумулатор без необходимост от

0,4 0,4 Ниво на звуково налягане L
