BRUKSANVISNING HD 517 CX Plus Kärcher

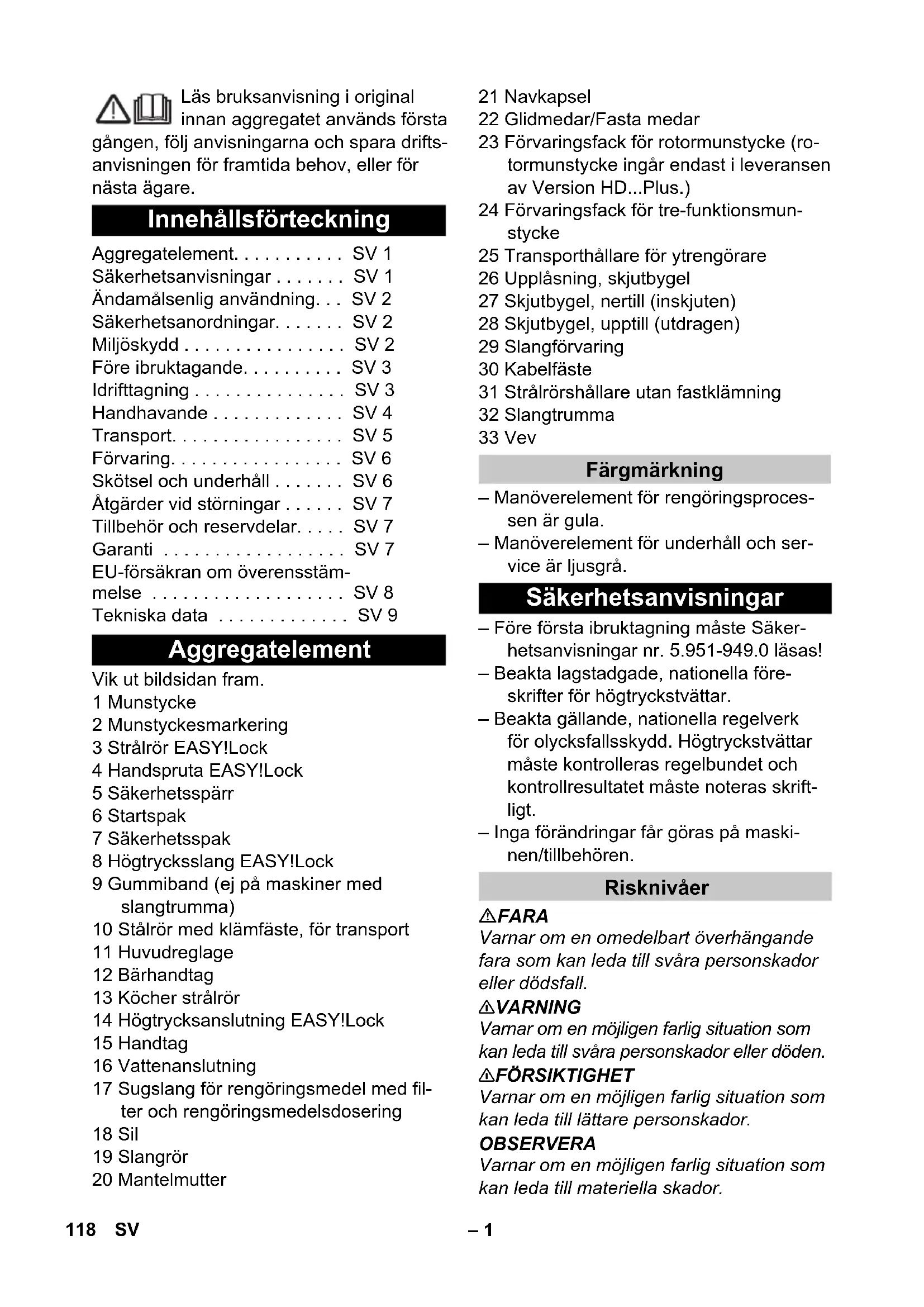

(CX) dB(A) 88 (92) 89 Mål og vekt Lengde mm 380 Bredde (CX) mm 360 (370) Høyde mm 930 Typisk driftsvekt, (CX) kg 25,2 (27,5) 25,2 117NO– 1 Läs bruksanvisning i original innan aggregatet används första gången, följ anvisningarna och spara drifts- anvisningen för framtida behov, eller för nästa ägare. Vik ut bildsidan fram. 1 Munstycke 2 Munstyckesmarkering 3 Strålrör EASY!Lock 4 Handspruta EASY!Lock 5 Säkerhetsspärr 6 Startspak 7 Säkerhetsspak 8 Högtrycksslang EASY!Lock 9 Gummiband (ej på maskiner med slangtrumma) 10 Stålrör med klämfäste, för transport 11 Huvudreglage 12 Bärhandtag 13 Köcher strålrör 14 Högtrycksanslutning EASY!Lock 15 Handtag 16 Vattenanslutning 17 Sugslang för rengöringsmedel med fil- ter och rengöringsmedelsdosering 18 Sil 19 Slangrör 20 Mantelmutter 21 Navkapsel 22 Glidmedar/Fasta medar 23 Förvaringsfack för rotormunstycke (ro- tormunstycke ingår endast i leveransen av Version HD...Plus.) 24 Förvaringsfack för tre-funktionsmun- stycke 25 Transporthållare för ytrengörare 26 Upplåsning, skjutbygel 27 Skjutbygel, nertill (inskjuten) 28 Skjutbygel, upptill (utdragen) 29 Slangförvaring 30 Kabelfäste 31 Strålrörshållare utan fastklämning 32 Slangtrumma 33 Vev – Manöverelement för rengöringsproces- sen är gula. – Manöverelement för underhåll och ser- vice är ljusgrå. – Före första ibruktagning måste Säker- hetsanvisningar nr. 5.951-949.0 läsas! – Beakta lagstadgade, nationella före- skrifter för högtryckstvättar. – Beakta gällande, nationella regelverk för olycksfallsskydd. Högtryckstvättar måste kontrolleras regelbundet och kontrollresultatet måste noteras skrift- ligt. – Inga förändringar får göras på maski- nen/tillbehören. FARA Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall. 몇 VARNING Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden. 몇 FÖRSIKTIGHET Varnar om en möjligen farlig situation som kan leda till lättare personskador. OBSERVERA Varnar om en möjligen farlig situation som kan leda till materiella skador. Innehållsförteckning Aggregatelement. . . . . . . . . . . SV 1 Säkerhetsanvisningar . . . . . . . SV 1 Ändamålsenlig användning. . . SV 2 Säkerhetsanordningar. . . . . . . SV 2 Miljöskydd . . . . . . . . . . . . . . . . SV 2 Före ibruktagande. . . . . . . . . . SV 3 Idrifttagning . . . . . . . . . . . . . . . SV 3 Handhavande . . . . . . . . . . . . . SV 4 Transport. . . . . . . . . . . . . . . . . SV 5 Förvaring. . . . . . . . . . . . . . . . . SV 6 Skötsel och underhåll . . . . . . . SV 6 Åtgärder vid störningar . . . . . . SV 7 Tillbehör och reservdelar. . . . . SV 7 Garanti . . . . . . . . . . . . . . . . . . SV 7 EU-försäkran om överensstäm- melse . . . . . . . . . . . . . . . . . . . SV 8 Tekniska data . . . . . . . . . . . . . SV 9 Aggregatelement Färgmärkning Säkerhetsanvisningar Risknivåer 118 SV– 2 Högtrycksstrålar kan vara farliga vid felaktig användning. Strålen får inte riktas mot människor, djur, aktiv elektrisk utrustning eller mot själva maski- nen. Enligt gällande föreskrifter får ma- skinen aldrig köras över dricksvat- tennätet utan systemavskiljare. Passande systemavskiljare från KÄRCHER , eller alternativt en systemav- skiljare enligt EN 12729 typ BA, ska använ- das. Vatten som runnit genom en systemavskil- jare anses inte vara drickbart. Använd endast denna högtryckstvätt – rengöring med lågtrycksstråle och ren- göringsmedel (t.ex. för rengöring av maskiner, fordon, byggnader, verktyg), – rengöring med högtrycksstråle utan rengöringsmedel (t.ex. rengöring av fa- sader, terasser, trädgårdsutrustning). För hårdnackad smuts rekommenderar vi ett rotormunstycke (ingår endast i leveran- sen av Version HD...Plus.) Krav på vattenkvaliteten: OBSERVERA Endast rent vatten får användas som hög- trycksmedium. Nedsmutsning leder till för- slitningar eller avlagringar i apparaten på ett för tidigt statdum. Om återvinningsvatten används får följan- de gränsvärden inte överskridas. Säkerhetsanordningar är avsedda att skyd- da användaren och får inte deaktiveras el- ler kringås i sin funktion. När handtaget på handsprutan släpps från- kopplas pumpen av en tryckbrytare som stoppar högtrycksstrålen. Drar man i hand- taget kopplas pumpen in igen. Elektriska och elektroniska maskiner inne- håller ofta komponenter som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kun- na arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hus- hållssoporna. Upplysningar om ingredienser (REACH) Aktuell information om ingredienser finns på: www.kaercher.com/REACH Symboler på apparaten Ändamålsenlig användning pH-värde 6,5...9,5 elektrisk ledningsförmåga * Ledningsför- måga färsk- vatten +1 200 μS/cm sedimenterbara ämnen ** < 0,5 mg/l filtreringsbara ämnen ** < 50 mg/l Kolväten < 20 mg/l Klor < 300 mg/l Sulfat < 240 mg/l Kalcium < 200 mg/l Totalhårdhet < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) Järn < 0,5 mg/l Mangan < 0,05 mg/l Koppar < 2 mg/l Aktivt klor < 0,3 mg/l fritt från illaluktande dofter

• Maximum totalt 2 000 μS/cm ** Testvolym 1 l, sedimenteringstid 30 min *** inga slipande ämnen Säkerhetsanordningar Tryckställare Miljöskydd Emballagematerialen kan åter- vinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning. Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem. 119SV– 3 Montera navkapslar. Obs! EASY!Lock-systemet förbinder kom- ponenterna med en snabbgänga snabbt och säkert på bara ett varv. Montera munstycke på strålröret (mar- kering upptill på inställningsringen) och dra åt för hand (EASY!Lock). Anslut strålröret och handsprutan och dra åt för hand (EASY!Lock). Lossa spärr skjutbygel. Dra ut skjutbygeln till ändläget. Anslut högtrycksslangen till handspru- tan och maskinens högtrycksanslutning och dra åt för hand (EASY!Lock). Placera veven i axeln på slangtrumman och se till att den hakar fast. Lägg högtrycksslangen utsträckt innan den ska rullas in. Rulla upp högtrycksslangen i jämna la- ger på slangtrumman genom att vrida på veven. Välj vridriktning på sådant sätt att högtrycksslangen inte böjs. Anslut högtrycksslangen och handspru- tan och dra åt för hand (EASY!Lock). 몇 VARNING Skaderisk! Maskinen, tillbehören, mat- ningsledningarna, och anslutningarna mås- te vara i felfritt skick. Maskinen får inte an- vändas om den inte är felfri. 몇 FARA Skaderisk p.g.a. elektrisk stöt. – Maskinen måste anslutas till elnätet med en stickkontakt. Det är förbjudet med en anslutning till elnätet som inte går att ta isär. Stickkontakten är avsedd för separeringen från elnätet. – Stickkontakt och koppling hos en an- vänd förlängningskabel måste vara vat- tentäta. – Använd förlängningssladd med tillräck- ligt tvärsnitt (se "Tekniska data") och rulla av kabeln komplett från trumman. Anslutningsvärde, se typskylt/Tekniska Data. Linda upp nätkabeln och lägg den på golvet. Anslut nätkontakten till ett vägguttag. 몇 VARNING Beakta vattenleverantörens anvisningar och föreskrifter. Enligt gällande föreskrifter får ma- skinen aldrig köras över dricksvat- tennätet utan systemavskiljare. Passande systemavskiljare från KÄRCHER , eller alternativt en systemav- skiljare enligt EN 12729 typ BA, ska använ- das. Vatten som runnit genom en systemavskil- jare anses inte vara drickbart. 몇 FÖRSIKTIGHET Anslut alltid systemavskiljaren till vattenför- sörjningen, aldrig direkt till maskinen. Se Tekniska Data för anslutningsvärden. Anslut inmatningsslang (minsta längd 7,5 m, minsta diameter 1/2“) till aggre- gatets vattenanslutning samt till vatten- flöde (exempelvis en vattenkran). Hänvisning: Matningsslangen medföljer ej. Öppna vattenförsörjning. Före ibruktagande Montera tillbehör På aggregat utan slangtrumma: På aggregat med slangtrumma: Idrifttagning

Elanslutning Vattenanslutning Anslutning till vattenledningen 120 SV– 4 Skruva fast sugslang med filter (bestellnr. 4.440-238.0) på vattenans- lutningen. Lufta ur aggregatet: Skruva av munstycket från strålröret. Låt aggregatet arbeta tills vattnet är fritt från blåsor när det kommer ut. Låt ev. maskinen gå under 10 sekunder - slå sedan av strömbrytaren. Upprepa detta flera gånger. Stäng av aggregatet och skruva på munstycket igen. FARA Explosionsrisk! Inga brännbara vätskor får fördelas med högtryckstvätten. Vid användning av maskinen i riskområden (t.ex. bensinmackar) ska motsvarande sä- kerhetsföreskrifter beaktas. Skaderisk! Håll i handsprutan och strålröret med båda händerna när du arbetar. Skaderisk! Avdragsspaken och låsspaken får inte vara spärrade när maskinen an- vänds. Skaderisk! Kontakta kundservice om låss- paken är defekt. Skaderisk på grund av högtrycksvatten- stråle. Dra säkerhetsspärren på handspru- tan framåt innan du börjar arbeta med ma- skinen. 몇 FÖRSIKTIGHET Motorrengöring utföres endast på platser med passande oljeavskiljare (miljöskydd). Öppna handsprutan: Tryck på låsspa- ken och avdragsspaken. Stäng handsprutan: Släpp låsspaken och avdragsspaken. Maskinen kan användas stående eller lig- gande. Hänvisning: Maskinen är utrustad med en tryckkontakt. Motorn startar bara när handsprutan är öp- pen. Aggregat med slangtrumma: Rulla av högtrycksslangen från slang- trumman. Ställ huvudreglaget på "I". Lås upp handsprutan genom att skjuta spärren bakåt. Öppna handsprutpistolen. Stäng handspruta. Vrid på munstyckeshöljet tills önskad symbol överenstämmer med marke- ringen: 몇 VARNING Olämpliga rengöringsmedel kan skada så- väl aggregatet som det objekt som ska ren- göras. Använd endast rengöringsmedel som godkänts av Kärcher. Beakta rekom- menderad dosering samt anvisningar som medföljer rengöringsmedlen. Använd ren- göringsmedel sparsamt för att skona mil- jön. Beakta säkerhetsanvisningarna på rengö- ringsmedlen. Kärcher-rengöringsmedel garanterar stör- ningsfritt arbete. Fråga oss om råd eller be- ställ vår katalog, eller våra informationsblad beträffande rengöringsmedel. Ta ur sugslangen för rengöringsmedel. Ställ in mängden rengöringsmedel som sugs in på rengöringsmedelsfiltret. Häng slangen för rengöringsmedel i en behållare med rengöringsmedel. Ställ in munstycket på "CHEM“. Suga upp vatten ur öppna behållare Handhavande Öppna/stänga handsprutan Drift med högtryck Välj typ av stråle Rund högtrycksstråle (0°) till mycket envis smuts. Flat lågtrycksstråle (CHEM) vid användning med rengörings- medel, eller rengöring med lågt tryck. Flat högtrycksstråle (25°) till smuts som sträcker sig över större yta. Användning med rengöringsmedel 121SV– 5 Spruta sparsamt med rengöringsmedel på den torra ytan och låt det verka (låt det inte torka). Spola bort den upplösta smutsen med högtrycksstrålen. Ställ efter användningen in insugnings- mängden på rengöringsmedelsfiltret på maximal mängd. Starta aggregatet och spola med rent vatten under en minut. Stäng handspruta. Maskinen stängs av. Lås handsprutan genom att skjuta spär- ren framåt. Hänvisning: När maskinen stängs av sänks vattentryck- et med ca 70 %. Detta gör att påverkans- kraften på hansprutpistolen minskar och maskinens livslängd förlängs. Efter avbrott: Lås upp handsprutan genom att skjuta spärren bakåt. Öppna handsprutpistolen. Maskinen startas igen. Stäng vattentillförseln. Öppna handsprutpistolen. Sätt på pumpen med strömbrytaren på maskinen och låt den gå i 5-10 sekun- der. Stäng handspruta. Stäng av strömbrytaren "0/OFF“. Försäkra dig om att dina händer är torra när du drar ut nätkontakten. Ta bort vattenanslutningen. Tryck på handsprutan tills apparaten är trycklös. Lås handsprutan genom att skjuta spär- ren framåt. Ställ in strålröret med handsprutpistolen i Köcher strålrör och haka fast det i strålrörshållaren. Rulla upp anslutningssladden på sladd- hållaren. Linda upp högtrycksslangen, häng den över slanghållaren och säkra med gum- mibandet. eller Rulla upp högtrycksslang på slangtrum- ma. Fäll ner vevhandtaget. Fäst kontakten med monterat clip. Tryck på spärren till skjuthandtaget och skjut in skjuthandtaget. OBSERVERA Frost förstör maskinen om den inte är helt tömd på vatten. Förvara pumpen på frostfri plats. Töm ut vatten Pumpa i handeln förekommande frost- skyddsmedel genom aggregatet. Hänvisning: Använd vanligt frostskyddsmedel på glykol- bas som erbjuds i handeln för bilar. Beakta föreskrifter från tillverkaren av frost- skyddsmedlet. Kör aggregatet under max. 1 minut tills pump och ledningar är tomma. 몇 FÖRSIKTIGHET Risk för personskador och materiella ska- dor! Tänk på maskinens vikt vid transpor- ten. OBSERVERA Skydda avdragsspaken mot skador under transporten. Man håller aggregatet i skjuthandtaget och drar det bakom sig vid längre trans- porter. ta tag i handtagen för att bära maski- nen. För att transportera maskinen i trappor, dra upp den steg för steg. Glidmedarna skuddar huset mot skador. Vid transport i fordon ska maskinen säkras enligt respektive gällande be- stämmelser så den inte kan tippa eller glida. Rekommenderade rengöringsmetoder Avbryta drift Koppla från aggregatet Förvara aggregatet Frostskydd Om frostfri förvaring inte är möjlig: Transport 122 SV– 6 Trä på ytrengörarens anslutningsrör på stiftet på högtryckstvätten. Skruva på kopplingsmuttern ca 1 varv. Fäst lyftanordningen på maskinens bär- handtag. FARA Skaderisk genom nedfallande maskin. – Beakta lokala arbetarskyddsföreskrifter och säkerhetsanvisningar. – Kontrollera om handtaget är skadat före varje krantransport. – Kontrollera om lyftredskap är skadade före varje krantransport. – Maskinen ska bara lyftas i handtaget. – Använd inga surrningskedjor. – Säkra lyftanordning så att lasten inte släpps oavsiktligt. – Ta bort strålrör med handspruta, mun- stycken, ytrengörare och andra lösa fö- remål före krantransporten. – Transportera inga föremål på maskinen under lyftproceduren. – Maskinen får bara transporteras med kran av personer som har instruerats i hur kranen fungerar. – Stå inte under lasten. – Var noga med att inga personer uppe- håller sig i kranens riskområde. – Låt inte maskinen hänga i kranen utan uppsikt. 몇 FÖRSIKTIGHET Risk för personskador och materiella ska- dor! Tänk på maskinens vikt vid lagringen. Denna maskin får endast lagras inomhus. FARA Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt. Stäng av aggregatet och dra ut nätkontak- ten innan arbete utförs på aggregatet. Kom överrens med försäljningsstället om att regelbundna säkerhetskontroller ska genomföras eller välj ett servicekontrakt. Be om råd. Kontrollera om anslutningssladden är skadad (risk för elektrisk stöt) och låt auktoriserad serviceverkstad/elektriker omgående byta ut sladden om skador upptäcks. Kontrollera högtrycksslangen så att den inte är skadad (risk för brott). Byt omedelbart ut skadad högtrycks- slang. Kontrollera om apparaten (pumpen) är tät 3 droppar vatten per minut är tillåtna och de kan droppa på apparatens un- dersida. Ring auktoriserad serviceverk- stad vid kraftigare otäthet. Rengör silen i vattenanslutningen. Rengör filtret på sugslangen för rengö- ringsmedel. Låt auktoriserad serviceverkstad utföra underhållet av apparaten. Skruva bort mantelmutter. Dra ur slangrör med sil. Rengör silen utvändigt och spola av. Transporthållare för ytrengörare Krantransport Säkerhetsanvisningar angående krananordningen Förvaring Skötsel och underhåll Säkerhetsinspektion/Serviceavtal Före all drift Varje vecka Var 500:e driftstimme, minst en gång per år Rengör silen i vattenanslutningen 123SV– 7 Hänvisning: Rikta in slangrörets sexkant för anslutning i maskinen. Sätt i slangrör med sil och dra fast kopp- lingsmuttern. FARA Skaderisk om maskinen startar oavsiktligt och på grund av elektrisk stöt. – Stäng av aggregatet och dra ut nätkon- takten innan arbete utförs på aggregatet. – Låt bara den auktoriserade serviceverk- stad kontrollera och reparera elektriska komponenter. – Vid störningar som inte finns med i det här kapitlet ska en auktoriserad service- verkstad uppsökas vid tveksamheter och vid uttrycklig uppmaning. Kontrollera om anslutningssladden är skadad. Kontrollera nätspänning. Om maskinen är överhettad: Ställ huvudreglaget på "0". Låt maskinen svalna under minst 15 mi- nuter. Ställ huvudreglaget på "1". Kontakta auktoriserad serviceverkstad vid elektrisk defekt. Ställ in munstycke på "Högtryck“. Lufta aggregatet (se "Ibruktagning"). Rengör sil i vattenanslutningen. Kontrollera vattenflödet till pumpen (Tekniska Data). Rengör munstycke. Byt ut munstycke. Uppsök auktoriserad serviceverkstad vid behov. 3 droppar vatten per minut är tillåtna och de kan droppa på apparatens undersida. Låt auktoriserad serviceverkstad kon- trollera aggregatet vid större otäthet. Kontrollera att sugledningar för vatten och rengöringsmedel är täta. Ställ in insugningsmängden på rengö- ringsmedelsfiltret till minimum. Lufta aggregatet (se "Ibruktagning"). Uppsök auktoriserad serviceverkstad vid behov. Ställ in munstycket på "CHEM“. Öka insugningsmängden på rengö- ringsmedelsfiltret. Kontrollera/rengör sugslang med filter Uppsök auktoriserad serviceverkstad vid behov. Använd endast originaltillbehör och origi- nalreservdelar, så att en säker och stör- ningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com. I respektive land gäller de garantivillkor som publicerats av våra auktoriserade dist- ributörer. Eventuella fel på aggregatet re- pareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverk- ningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad. Åtgärder vid störningar Apparaten arbetar inte Aggregatet ger inget tryck Pump ej tät Pumpen knackar Rengöringsmedel sugs inte in Tillbehör och reservdelar Garanti 124 SV– 8 Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grund- läggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har god- känts av oss blir denna överensstämmelse- förklaring ogiltig. Undertecknade agerar på order av och med fullmakt från företagsledningen. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2016/03/01 EU-försäkran om överensstämmelse Produkt: Högtryckstvätt Typ: 1.520-xxx Tillämpliga EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Tillämpade harmoniserade normer EN 60335–1 EN 60335–2–79 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 62233: 2008 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/ 13 CX EN 61000–3–11: 2000 HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/ 17 CX, HD 6/13 C, HD 6/13 CX Tillämpad metod för överensstämmel- sevärdering 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13 C Upmätt: 86 Garanterad: 88 HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD 6/13 CX Upmätt: 89 Garanterad: 92 HD 5/15 CX Upmätt: 87 Garanterad: 90 CEO Head of Approbation 125SV– 9 Tekniska data Typ HD 5/12 C HD 5/12 C HD 5/12 C HD 5/12 CX HD 5/12 CX HD 5/12 CX EU GB CH Nätförsörjning Spänning V 230 230...240 230 Strömart Hz 1~ 50 Anslutningseffekt kW 2,5 2,5 2,2 Säkring (trög, typ C) A 16 13 10 Skydd -- IPX5 Förlängningssladd 30 m mm

2,5 Vattenanslutning Inmatningstemperatur (max.) °C 60 Inmatningsmängd (min.) l/min 12 Sughöjd ur öppen behållare (20 °C) m 0,5 Inmatningsstryck (max.) MPa 1 Prestanda Arbetstryck vatten (med standardmun- stycke) MPa 12 12 11,5 Standardmunstyckets storlek -- 035 035 038 Max. driftövertryck MPa 17,5 17,5 17,1 Matningsmängd, vatten l/min 8,3 Insugning av rengöringsmedel l/h 0...25 Handsprutans rekylkraft (max.) N 21,3 Beräknade värden enligt EN 60335-2-79 Hand-Arm Vibrationsvärde m/s

0,9 Ljudtrycksnivå L

(CX) dB(A) 88 (92) Mått och vikt Längd mm 380 Bredd (CX) mm 360 (370) Höjd mm 930 Typisk driftvikt (CX) kg 23,7 (26) 126 SV– 10 Typ HD 5/12 C HD 5/12 C HD 5/12 C HD 5/13 C HD 5/12 CX HD 5/13 CX

Nätförsörjning Spänning V 240 220 230 Strömart Hz 1~ 50 1~60 1~50 Anslutningseffekt kW 2,2 2,4 2,6 Säkring (trög, typ C) A 10 15 13 16 Skydd -- IPX5 Förlängningssladd 30 m mm

2,5 Vattenanslutning Inmatningstemperatur (max.) °C 60 Inmatningsmängd (min.) l/min 12 Sughöjd ur öppen behållare (20 °C) m 0,5 Inmatningsstryck (max.) MPa 1 Prestanda Arbetstryck vatten (med standard- munstycke) MPa 11,5 12 13 Standardmunstyckets storlek -- 038 036 034 Max. driftövertryck MPa 17,1 18 17,5 Matningsmängd, vatten l/min 8,3 Insugning av rengöringsmedel l/h 0...25 Handsprutans rekylkraft (max.) N 21,3 22,2 Beräknade värden enligt EN 60335-2-79 Hand-Arm Vibrationsvärde m/s

0,9 Ljudtrycksnivå L

Nätförsörjning Spänning V 230 220 230 Strömart Hz 1~ 50 1~60 1~ 50 Anslutningseffekt kW 2,8 3,0 3,0 2,9 Säkring (trög, typ C) A 16 15 16 Skydd -- IPX5 Förlängningssladd 30 m mm

2,5 Vattenanslutning Inmatningstemperatur (max.) °C 60 Inmatningsmängd (min.) l/min 12 13 Sughöjd ur öppen behållare (20 °C) m 0,5 Inmatningsstryck (max.) MPa 1 Prestanda Arbetstryck vatten, med stan- dardmunstycke (CX) MPa 15 (15) 17 (17) 16,5 (16,5) 13 (13) Standardmunstyckets storlek -- 032 027 030 038 Max. driftövertryck MPa 20 19 Matningsmängd, vatten l/min 8,3 8,1 8,0 9,8 Insugning av rengöringsmedel l/h 0...25 Handsprutans rekylkraft (max.) N 23,8 25,4 26,6 Beräknade värden enligt EN 60335-2-79 Hand-Arm Vibrationsvärde m/s

0,7 0,9 Ljudtrycksnivå L

Nätförsörjning Spänning V 220 230...240 220 Strömart Hz 1~50 1~ 60 Anslutningseffekt kW 2,9 2,9 2,8 Säkring (trög, typ C) A 16 13 15 13 Skydd -- IPX5 Förlängningssladd 30 m mm

2,5 Vattenanslutning Inmatningstemperatur (max.) °C 60 Inmatningsmängd (min.) l/min 13 Sughöjd ur öppen behållare (20 °C) m 0,5 Inmatningsstryck (max.) MPa 1 Prestanda Arbetstryck vatten (med stan- dardmunstycke) MPa 13 12,5 Standardmunstyckets storlek -- 038 042 043 Max. driftövertryck MPa 19 18 Matningsmängd, vatten l/min 9,8 10,0 Insugning av rengöringsmedel l/h 0...25 Handsprutans rekylkraft (max.) N 26,6 Beräknade värden enligt EN 60335-2-79 Hand-Arm Vibrationsvärde Hand-Arm Vibrationsvärde m/s

0,9 Ljudtrycksnivå L
