BRUKSANVISNING CHE 228 R Flex

på symbolet . Pass på låsen!

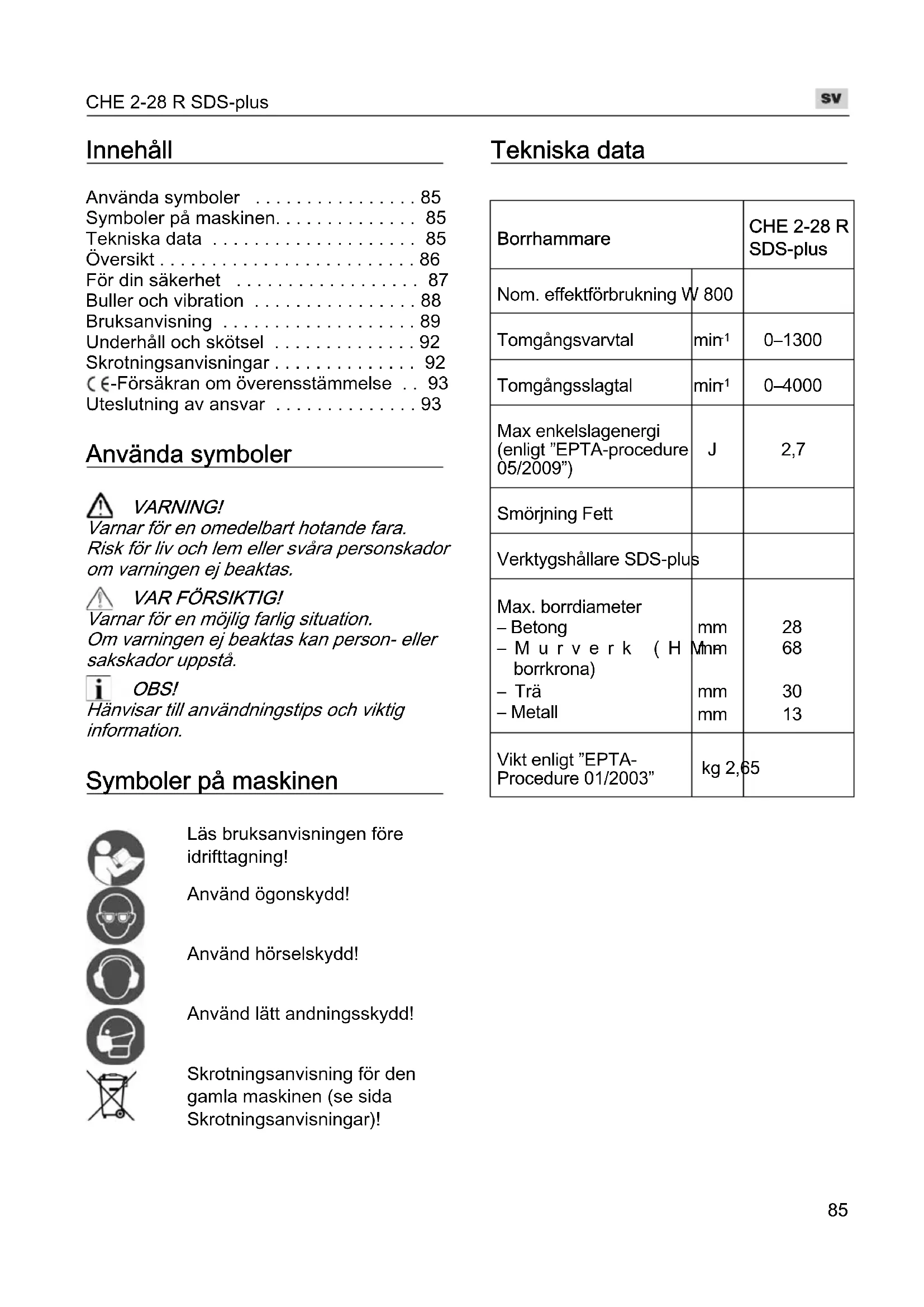

• Innehåll Använda symboler p. 85
• Symboler på maskinen p. 85
• Tekniska data p. 85
• Översikt p. 86
• För din säkerhet p. 87
• Buller och vibration p. 88
• Bruksanvisning p. 89
• Underhåll och skötsel p. 92
• Skrotningsanvisningar p. 92
• -Försäkran om överensstämmelse p. 93
• Uteslutning av ansvar Använda symboler VARNING! Varnar för en omedelbart hotande fara. Risk för liv och lem eller svåra personskador om varningen ej beaktas. VAR FÖRSIKTIG! Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå. OBS! Hänvisar till användningstips och viktig information. Symboler på maskinen Läs bruksanvisningen före idrifttagning! Använd ögonskydd! Använd hörselskydd! Använd lätt andningsskydd! Skrotningsanvisning för den gamla maskinen (se sida Skrotningsanvisningar)! Tekniska data Borrhammare p. 93

SDS-plus Nom. effektförbrukning W 800 Tomgångsvarvtal min

0–1300 Tomgångsslagtal min

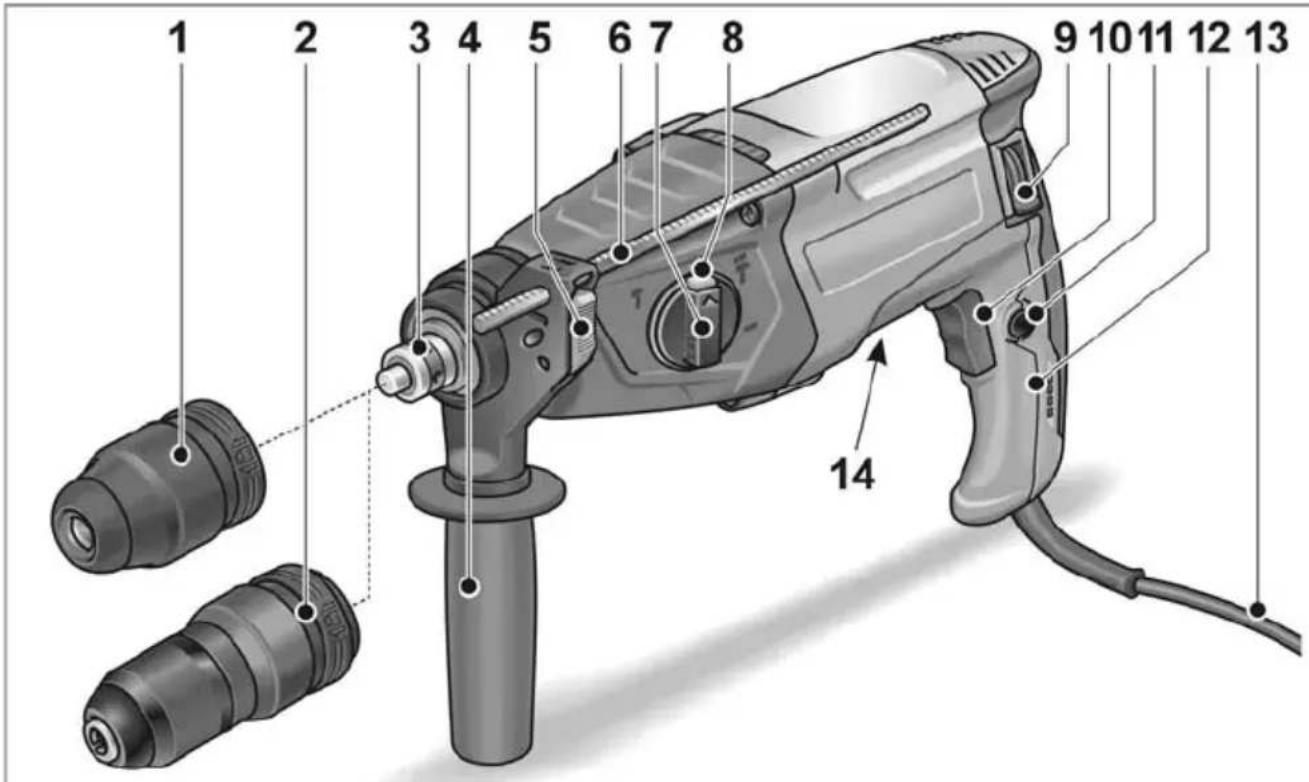

Översikt 1 SDS Borrchuck 2 Snabbchuck 3 Spindel 4 Stödhandtag 5 Knapp för djupanslag 6 Djupanslag 7 Funktionsknapp 8 Spärrknapp 9 Varvriktningsställare (höger-/vänstergång) 10 Strömställare För till- och frånslagning liksom uppstart upp till max varvtal och slagfrekvens. 11 Spärr 12 Handtag 13 Nätkabel 14 Typskylt *

För din säkerhet VARNING! Läs alla säkerhetsanvisningar och övriga anvisningar. Ej beaktade säkerhets- anvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra personskador . Förvara alla säkerhets- anvisningar och övriga anvisningar för framtida bruk. Läs innan elvertyget tas i bruk noggrant igenom och följ

föreliggande bruksanvisning,

”Allmänna säkerhetsanvisningar” för elverktyg i det bifogade häftet (skrift-nr. 315.915),

regler och föreskrifter för olycksförebyggande som gäller på orten, där maskinen används. Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå under bruken både för användaren eller andra resp skador på maskinen eller andra föremål. Elverktyget får endast användas

i säkerhetstekniskt felfritt tillstånd. Störningar som kan påverka säkerheten måste omgående åtgärdas. Avsedd användning Hammarborren CHE 2-28 R SDS-plus är avsedd – för yrkesmässig användning inom industri och hantverk, – för hammarborrning i murverk och betong för dybel- och ankarinfästning och genomgångsborrning – för lätta mejselarbeten för att avlägsna puts och kakelplattor – för användning med lämpliga och av tillverkaren för denna maskin rekommenderade verktyg. Säkerhetsanvisningar för hammare Använd hörselskydd! Buller kan leda till hörselskador. Använd de medlevererade stödhand- tagen. Kontrollförlust kan leda till skador. Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar. Vidare säkerhetsanvisningar Använd lämpliga detektorer för att söka dolda försörjningsledningar eller tillkalla det lokala försörjningsföretaget. Kontakt med elledningar kan leda till brand och elektriska stötar. Skada på en gasledning kan leda till explosion. Intrång i en vattenledning förorsakar skada och utlösa en elektrisk stöt. Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer. Säkra arbetsstycket. Ett fastspänt arbetsstycke håll säkrare än med handen. Använd inte elverktyget med skadad kabel. Vidrör ej den skadade kabeln och dra ut nätkontakten om kabeln skadades under arbetet. Defekta kablar höjer risken för elektriska stötar. Använd endast verktyg med SDS-plus fäste. Kontrollera att verktyget är riktigt monterat genom att dra i det. Byt genast ut skadat dammskydd. Dammskyddet förhindrar att damm tränger in i chucken.CHE 2-28 R SDS-plus

Damm från material som blyhaltiga färger, vissa träsorter, mineraler och metaller kan vara farliga för användaren och andra personer i närheten. Inandning eller beröring av dammet kan leda till sjukdomar i andningsvägarna och/eller allergiska reaktioner. – Se till att arbetsplatsen är välventilerad! – Använd om möjligt extern dammutsugning. – Användning av en andnings- skyddsmask med filterklass P2 rekommenderas. Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest). Använd endast dekaler för att märka maskinen. Borra ej hål i huset. Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra. Buller och vibration Buller- och svängningsvärdena har uppmätts enligt EN 60745. Maskinens A-uppmätta bullernivå under typiska förhållanden ger följande värden: – Ljudtrycksnivå: 91 dB(A); – Ljudeffektnivå: 102 dB(A); – Osäkerhet: K = 3 dB. Sammanlagt svängningsvärde: – vid hammarborrning: – Emissionsvärde: a

– vid mejsling: – Emissionsvärde: a

OBS! De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller- och svängningsvärdena. OBS! Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden. För en exakt bestämning av svängnings- belastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar, tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden. Bestäm ytterligare säkerhetsåtgärder för användarens skydd mot svängningars effekt som till exempel: Underhåll av elverktyg och insatsverktyg, att händerna hålls varma och organisering av arbetsförloppen. VAR FÖRSIKTIG! Använd hörselskydd när ljudtrycket överskrider 85 dB(A).CHE 2-28 R SDS-plus

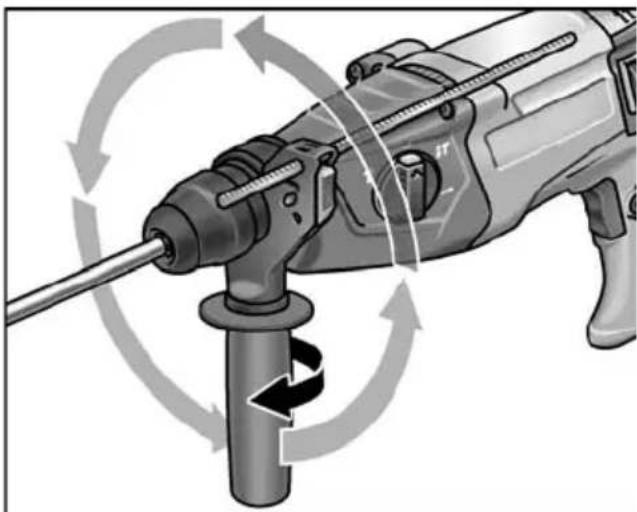

Bruksanvisning Före idrifttagning Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstått. Inställning av stödhandtag VARNING! Dra ut nätkontakten före alla arbeten på elverktyget. VAR FÖRSIKTIG! Använd inte maskinen utan stödhandtag. Stödhandtaget kan svängas till valfritt läge för att säkerställa säkert och icke tröttande arbete.

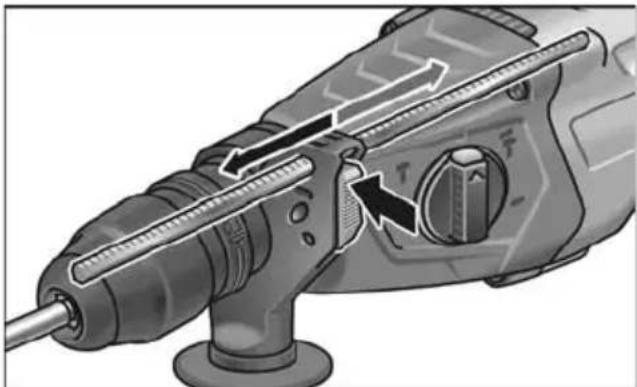

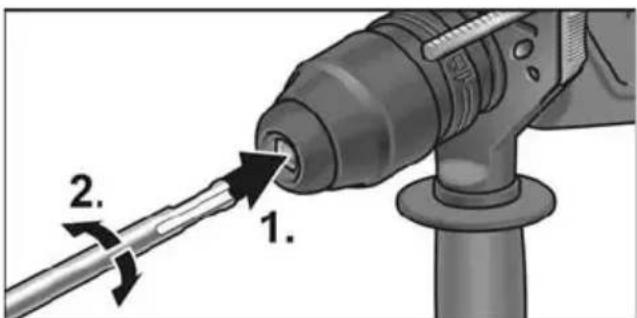

Lossa stödhandtaget genom att vrida det moturs. Sväng stödhandtaget till önskat läge. Fixera stödhandtaget i önskat läge genom att vrida stödhandtaget medurs. Montering av djupanslag VARNING! Dra ut nätkontakten före alla arbeten på elverktyget. Håll knappen på stödhandtagets övre del intryckt. För in djupanslaget. Ställ in djupanslaget på önskat borrdjup. Släpp knappen. Montering av verktyg med SDS-skaft VARNING! Dra ut nätkontakten före alla arbeten på elverktyget. VAR FÖRSIKTIG! Insatsverktyg kan bli heta. Använd skyddshandskar! OBS! Verktyg som används måste ha SDS-skaft. För verktyg utan SDS-skaft (t ex träborrar) måste en trebackschuck användas. Kontroll av dammskyddet. – Rengör smutsigt skydd. – Byt ut defekt dammskydd. Sätt i verktyg (1.) och vrid det (2.) tills det sitter fast. Kontrollera låsningen genom att dra i insatsverktyget.CHE 2-28 R SDS-plus

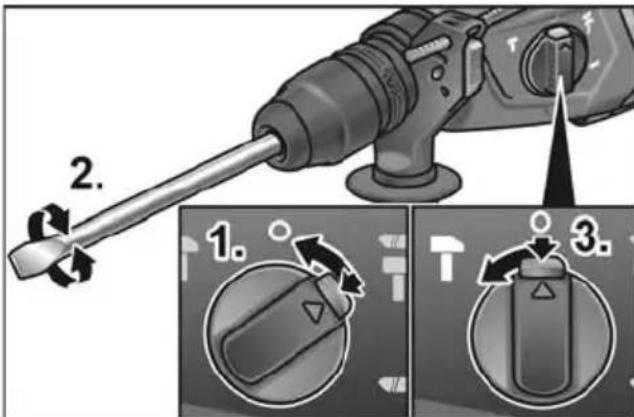

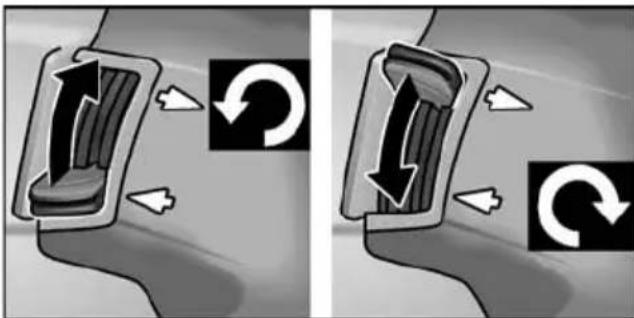

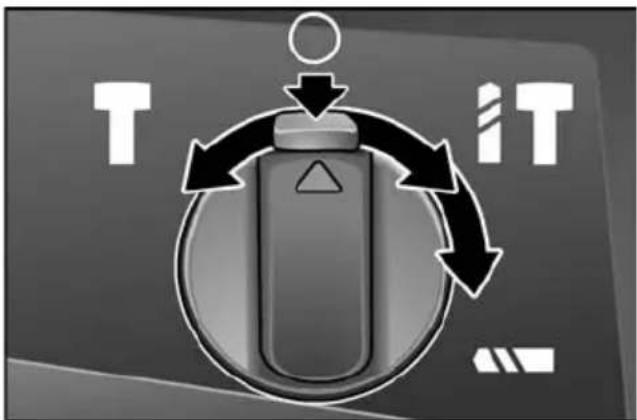

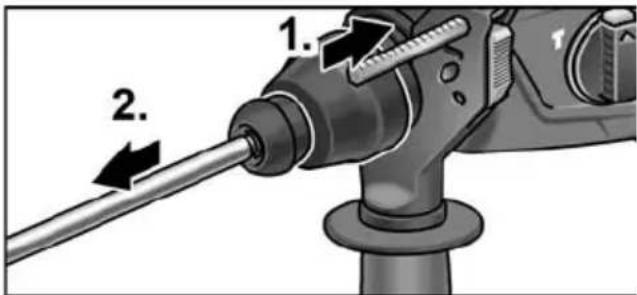

Verktygsdemontering VARNING! Dra ut nätkontakten före alla arbeten på elverktyget. VAR FÖRSIKTIG! Insatsverktyg kan bli heta. Använd skyddshandskar! Dra låshylsan bakåt (1.). Ta ut insatsverktyget (2.). Funktionsinställning VAR FÖRSIKTIG! Funktionen får endast ändras när maskinen står stilla. Tryck på spärrknappen. Ställ in vridknappen på önskad arbetsfunktion: Borrning Hammarborrning Inställning av mejselläget (se anvisning) Mejsling OBS! – I lägena (borrning), (hammarborrning) och (mejsling) måste spärrknappen låsa synligt (hoppa ut). – Koppla inte till elverktyget i läget (inställning av mejselläget). Inställning av mejselläget Mejseln kan vridas till det optimala läget för respektive arbete. Tryck på spärrknappen och ställ funktionsknappen på symbolen (1.). Vrid mejseln tills den står i önskad vinkel (2.). Tryck på spärrknappen och ställ funktionsknappen på symbolen . Se till att spärren är tillslagen! Varvriktningsinställning VAR FÖRSIKTIG! Funktionen får endast ändras när maskinen står stilla. Ställ in rotationsriktningen i önskat läge: – Uppe: moturs – Nere: medursCHE 2-28 R SDS-plus

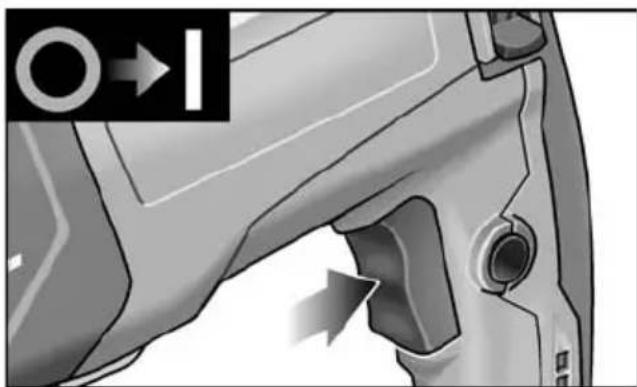

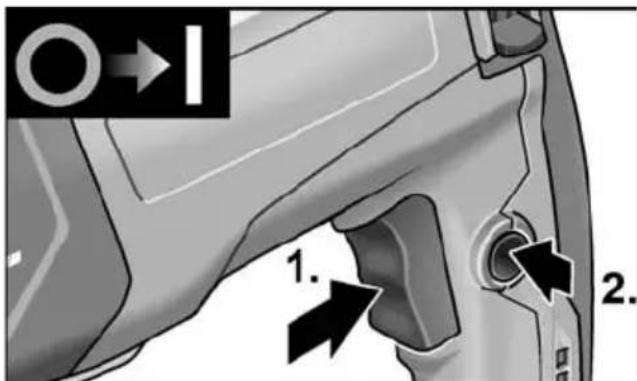

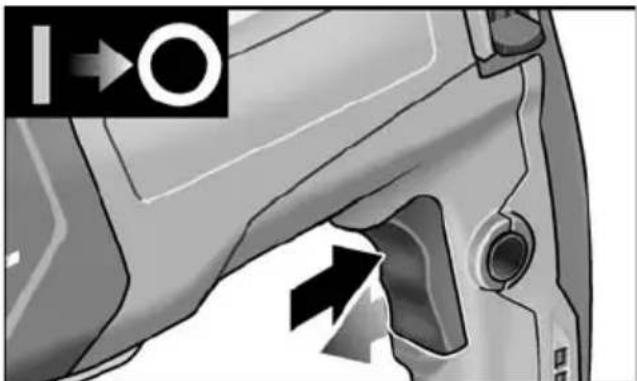

Koppla till maskinen Utan spärr: Håll strömställaren intryckt. Maskinens strömställare medger en stegvis höjning av varvtalet resp slagfrekvensen upp till maxvärdet. Maskinens frånkoppling: Släpp strömställaren. Med spärr: VARNING! Efter strömavbrott startar den tillkopplade maskinen automatiskt igen. Stäng genast av maskinen ! Håll strömställaren intryckt (1.). Tryck på spärren för att arretera strömställaren (2.). Maskinens frånkoppling: Tryck på och släpp brytaren. Arbetsanvisningar Borrning/hammarborrning

1. Ställ funktionsknappen på symbolen

(borrning) resp på. (hammarborrning). Se till att spärren är tillslagen!

3. Ställ stödhandtaget i önskat läge.

4. Stick in nätkontakten.

5. Grip elverktyget med båda händerna

och inta arbetsställning.

6. Ställ an borren och starta maskinen.

7. Tryck maskinen försiktigt framåt.

8. Stäng av maskinen efter utförd

Se till att spärren är tillslagen!

5. Ställ stödhandtaget i önskat läge.

6. Stick in nätkontakten.

7. Grip elverktyget med båda händerna

och inta arbetsställning.

8. Koppla till maskinen.

9. Tryck maskinen försiktigt framåt vid

mejsling så, att den inte hoppar.

10. Stäng av maskinen när arbetet är

Övrigt – Användning av ”vassa” insatsverktyg höjer effektiviteten och elverktygets livslängd. – Rengör maskinen efter arbetet och förvara den i transportväskan på en torr plats. Underhåll och skötsel VARNING! Dra ut nätkontakten före alla arbeten på elverktyget. Rengöring Rengör maskin och ventilationsspringor regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden. Blås regelbundet igenom husets insida med motor med torr tryckluft. Kolborstar Elverktyget är utrustat med frånkopplingskol. När frånkopplingskolborstarna nått slitgränsen kopplas elverktyget automatiskt från. OBS! Använd vid byte alltid tillverkarens originaldelar. Vid användning av andra tillverkares delar upphör tillverkarens garantiförpliktelser att gälla. Kolflamman kan under drift iakttas genom de bakre luftöppningarna. Stäng genast av maskinen vid stark kolborstgnistbildning. Lämna in maskinen till en av tillverkaren auktoriserad verkstad. Drev OBS! Lossa inte skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla. Maskinen är fettsmord. Låt en av tillverkaren auktoriserad kundtjänst byta resp fylla på fett. Reparation Reparation får uteslutande utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren. Om elverktygets anslutningskabel är defekt måste den bytas ut mot en specialkabel (beroende på typ). Denna kan erhållas hos FLEX kundtjänst. Reservdelar och tillbehör För vidare tillbehör, särskilt insatsverktyg, se tillverkarens katalog. Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com Skrotningsanvisningar VARNING! Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln. Endast för EU-stater. Kasta ej elverktyg i hushållssoporna! Enligt det europeiska direktivet 2012/19/EU om avfall av gamla elektriska och elektroniska apparater och omsättningen i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljövänlig återvinning. OBS! Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!CHE 2-28 R SDS-plus

-Försäkran om överensstämmelse Vi förklarar under vårt ensamma ansvar, att den under ”Tekniska data” beskrivna produkten motsvarar följande standarder eller normativa dokument. EN 60745 enligt kraven i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU. Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Uteslutning av ansvar Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas. Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.CHE 2-28 R SDS-plus
