KÄYTTÖOHJE CHE 228 R Flex

• Sisältö Käytetyt symbolit p. 94
• Symbolit koneessa p. 94
• Tekniset tiedot p. 94
• Kuva koneesta p. 95
• Turvallisuusasiaa p. 96
• Melu ja tärinä p. 97
• Käyttöohjeet p. 98
• Huolto ja hoito p. 101
• Kierrätysohjeita p. 102
• -Vaatimustenmukaisuus p. 102
• Vastuun poissulkeminen Käytetyt symbolit VAROITUS! Viittaa välittömästi uhkaavaan vaaraan. Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantu- misiin. VARO! Viittaa mahdollisesti vaaralliseen tilan- teeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin. OHJE! Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin. Symbolit koneessa Lue käyttöohjeet ennen koneen käyttöönottoa! Käytä silmiensuojaimia! Käytä kuulonsuojaimia! Käytä kevyttä hengityssuojainta! Vanhan laitteen kierrätysohjeet (katso sivu Kierrätysohjeita)! Tekniset tiedot Pora- ja piikkausvasara p. 102

0–4000 Maks. iskunergia »EPTA-procedure 05/2009:n« mukaan) J3,0 Voitelu Rasva Työkalun kiinnitys SDS-plus Max. poranhalkaisija –Betoni – Muurattu rakenne (kovametalli- porakruunu) –Puu – Metalli

Paino »EPTA- menetelmän 01/2003« mukaan kg 2,65CHE 2-28 R SDS-plus

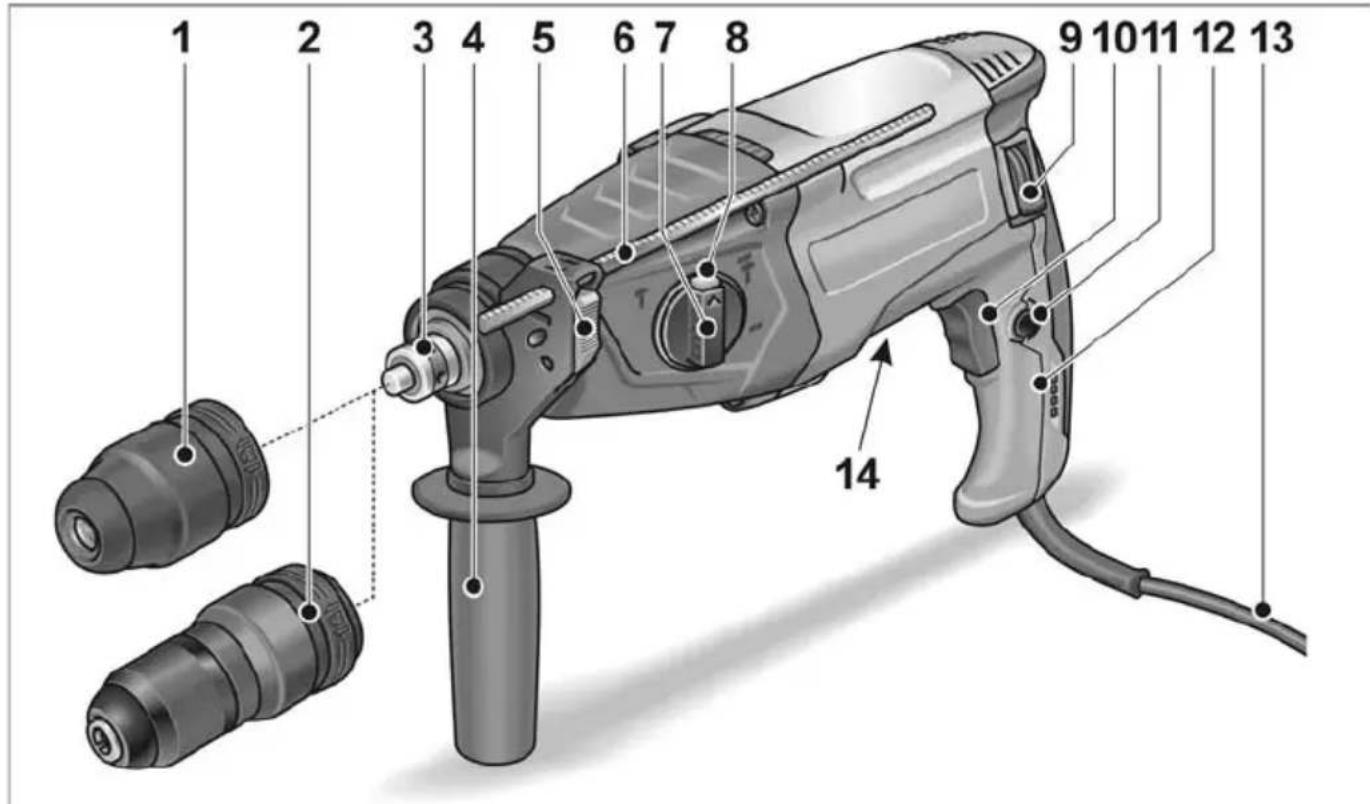

Kuva koneesta 1 SDS Poraistukka 2 Poraistukka 3Kara 4 Lisäkahva 5 Syvyysrajoittimen lukitsin 6 Syvyysrajoitin 7 Toimintovalitsin 8 Vapautuspainike 9 Pyörimissuunnan valintavipu (oikealle/vasemmalle) 10 Käynnistyskytkin Käynnistys ja pysäytys sekä maksimi kierros-/iskuluvun säätö. 11 Lukitusnuppi 12 Käsikahva 13 Verkkojohto 14 Tyyppikilpi *

• ei kuvassaCHE 2-28 R SDS-plus

Turvallisuusasiaa VAROITUS! Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen . Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten. Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),

käyttöpaikalla voimassa olevat ohjeet ja työsuojelumääräykset. Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain

määräystenmukaiseen käyttötarkoitukseen,

sen ollessa teknisesti moitteettomassa kunnossa. Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi. Määräystenmukainen käyttö Pora- ja piikkausvasara CHE 2-28 R SDS-plus on tarkoitettu – ammattikäyttöön teollisuudessa ja työpajoissa, – vasaraporaukseen muuratuissa rakenteissa ja betonissa ankkurointeihin ja läpivientiporauksiin, – kevyisiin piikkaustöihin poistettaessa rappausta ja laattoja, – käytettäväksi tarkoitukseen sopivalla ja valmistajan tälle koneelle suosittelemalla työkalulla. Vasaroita koskevat turvallisuusohjeet Käytä kuulonsuojaimia! Melu saattaa aiheuttaa kuulovammoja. Käytä konetta sen mukana toimitetun lisäkahvan kanssa. Koneen hallinnan menettäminen voi aiheuttaa loukkaantumisia. Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun. Muita turvallisuusohjeita Käytä tarkoitukseen sopivaa rakenneilmaisinta tms. etsintälaitetta piilossa olevien johtojen ja putkien paikantamiseen, tai käänny paikallisen energia- ja vesilaitoksen puoleen. Sähköjohtoihin osuminen saattaa aiheuttaa tulipalon ja sähköiskun. Kaasuputken vahingoittaminen saattaa aiheuttaa räjähdyksen. Osuminen vesijohtoon aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun. Pidä työskenneltäessä sähkötyökalusta kiinni molemmin käsin ja seiso tukevassa asennossa. Sähkötyökalun ohjaaminen on turvallista vain molemmin käsin. Kiinnitä työkappale kunnolla. Kiinnityslaitteella työkappale pysyy varmemmin paikallaan kuin käsin kiinnipitämällä. Älä käytä sähkötyökalua, jos sen liitäntäkaapeli on vioittunut. Älä koske vialliseen kaapeliin, vaan irrota verkkopistotulppa pistorasiasta, jos kaapeli vioittuu käytön aikana. Vialliset kaapelit lisäävät sähköiskun riskiä. Käytä vain työkaluja SDS-plus työkaluliitoksella. Tarkista kunnollinen lukittuminen vetämällä työkalusta. Jätä viallinen pölysuoja heti vaihdettavaksi. Pölysuoja estää pölyn pääsemisen työkaluliitokseen.CHE 2-28 R SDS-plus

Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille. Pölyjen hengittäminen tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita. – Huolehdi hyvästä ilmanvaihdosta työpaikalla! – Mikäli mahdollista, käytä erillistä pölynpoistojärjestelmää. – P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa. Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia). Käytä sähkötyökalun merkitsemiseen vain tarroja. Älä poraa reikiä koneen runkoon. Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä. Melu ja tärinä Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan. Koneen A-painotettu melutaso on tavallisesti: – Äänenpainetaso: 91 dB(A); – Äänitehotaso: 102 dB(A); – Epävarmuus: K = 3 dB. Tärinän kokonaisarvo: – porattaessa: – Päästöarvo: a

– piikkauksessa: – Päästöarvo: a

HUOM.! Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat. OHJE! Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttötarkoituksessa. Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi. Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi. Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyö- kalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu. VARO! Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.CHE 2-28 R SDS-plus

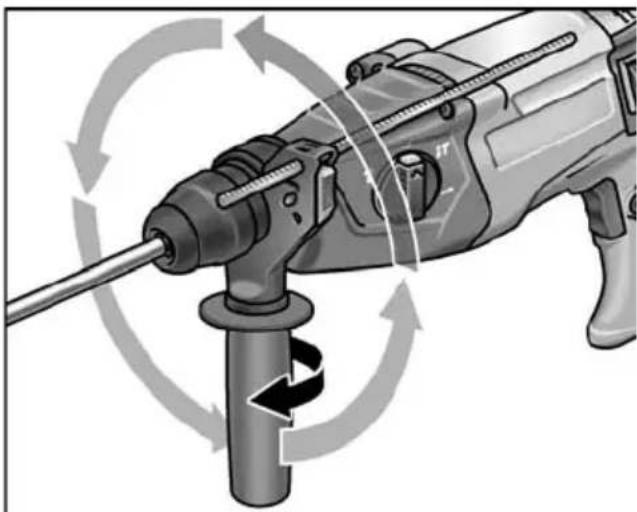

Käyttöohjeet Ennen käyttöönottoa Ota sähkötyökalu ja varusteet pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita. Lisäkahvan säätö VAROITUS! Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. VARO! Käytä sähkötyökalua vain lisäkahvan ollessa paikoillaan. Lisäkahvan voi kääntää mihin asentoon tahansa. Tämä mahdollistaa turvallisen työskentelyn ja vähentää rasitusta.

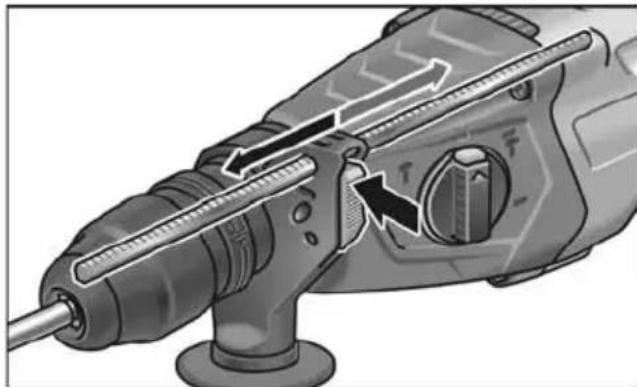

Avaa lukitus kiertämällä lisäkahvaa vastapäivään. Käännä lisäkahva sopivaan asentoon. Lukitse kahva tähän asentoon kiertämällä lisäkahvaa myötäpäivään. Syvyysrajoittimen kiinnitys VAROITUS! Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Paina lisäkahvassa olevaa lukitsinta yläosasta ja pidä painettuna. Työnnä syvyysrajoitin paikalleen. Säädä syvyysrajoitin tarvittavaan poraussyvyyteen. Vapauta lukitsin. SDS-vartisten työkalujen kiinnitys VAROITUS! Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. VARO! Vaihtotyökalut voivat kuumentua käytössä. Käytä suojakäsineitä! OHJE! Käytettävissä työkaluissa tulee olla SDS- varsi. Työkaluille, joissa ei ole SDS-vartta (esim. puuporat) on käytettävä kolmileukaista istukkaa. Tarkista pölysuoja. – Puhdista likainen suoja. – Vaihdatuta viallinen pölysuoja.CHE 2-28 R SDS-plus

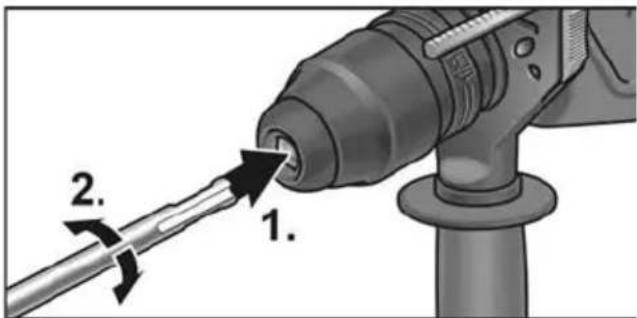

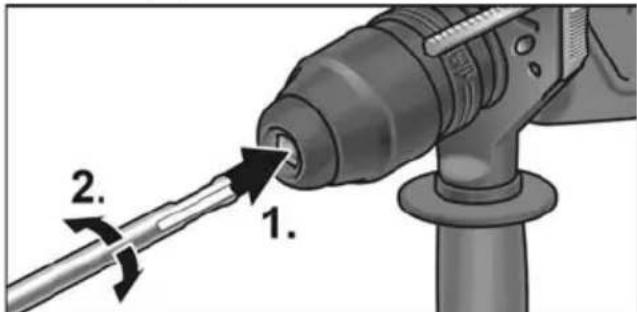

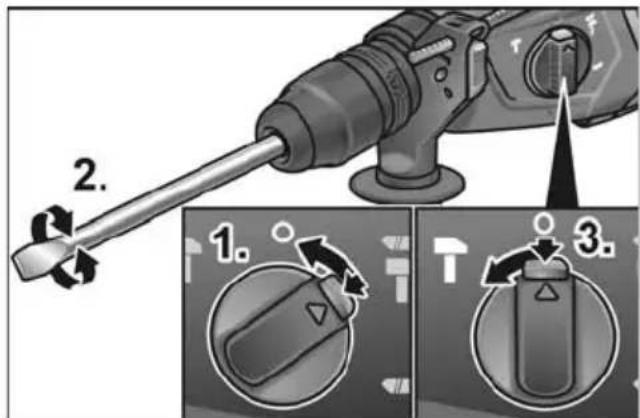

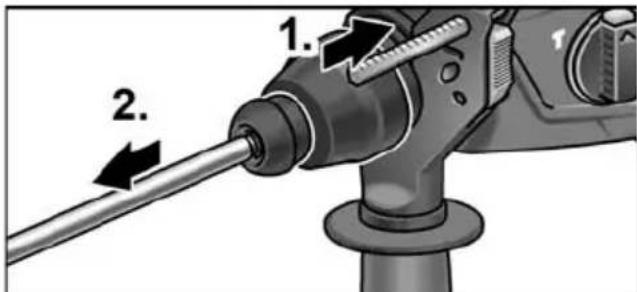

Aseta vaihtotyökalu paikalleen (1.) ja kierrä (2.), kunnes se lukittuu. Tarkista lukitus vetämällä vaihtotyökalusta. Työkalujen irrotus VAROITUS! Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. VARO! Vaihtotyökalut voivat kuumentua käytössä. Käytä suojakäsineitä! Vedä lukitushylsyä taaksepäin (1.). Irrota vaihtotyökalu (2.). Toiminnon valinta VARO! Vaihda toimintoa vain sähkötyökalun ollessa pysäytettynä. Paina vapautuspainiketta. Aseta valitsin haluamasi toiminnon kohdalle: Poraus Vasaraporaus Piikkaustaltan asennon säätö (katso kyseisestä kohdasta) Piikkaus OHJE! – Asennoissa (poraus), (vasaraporaus) ja (piikkaus) tulee vapautuspainikkeen lukittua selvästi (ponnahtaa ulos). – Älä käynnistä sähkötyökalua asennossa (piikkaustaltan asennon säätö). Piikkaustaltan asennon säätö Piikkaustaltan voi kääntää optimaaliseen asentoon riippuen työtehtävästä. Paina vapautuspainiketta ja aseta toiminnonvalitsin symbolin kohdalle (1.). Kierrä piikkaustalttaa, kunnes taltta on sopivassa kulmassa (2.). Paina vapautuspainiketta ja aseta toiminnonvalitsin symbolin kohdalle. Tarkista lukittuminen!CHE 2-28 R SDS-plus

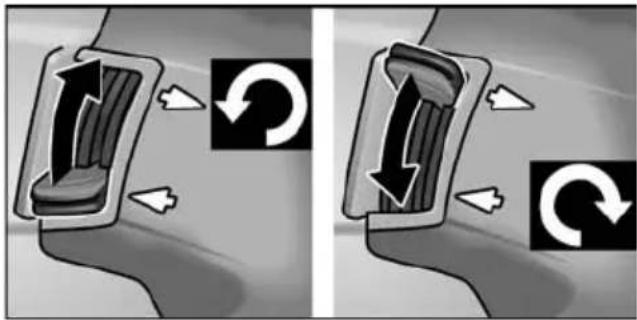

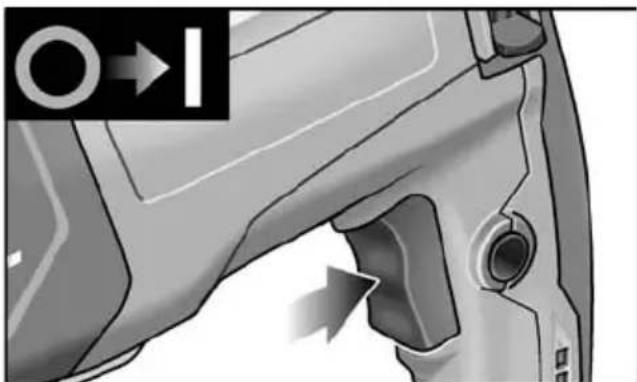

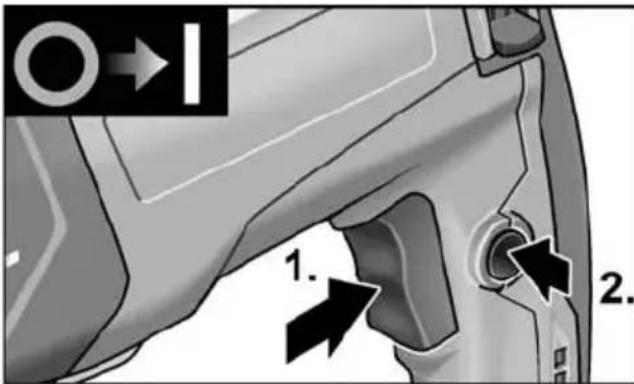

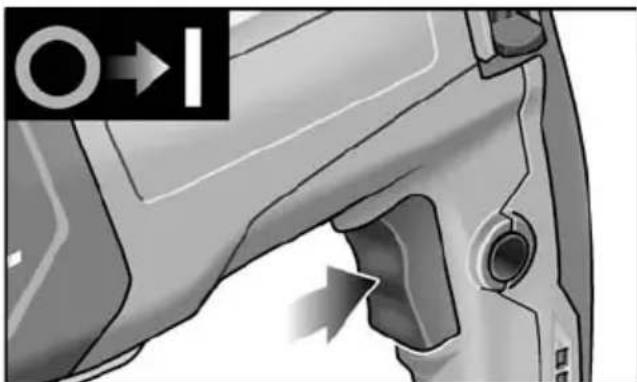

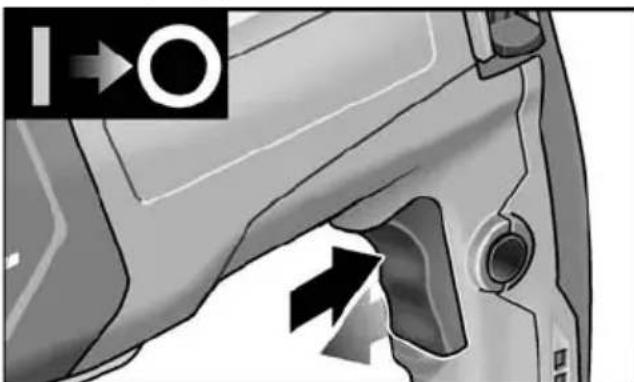

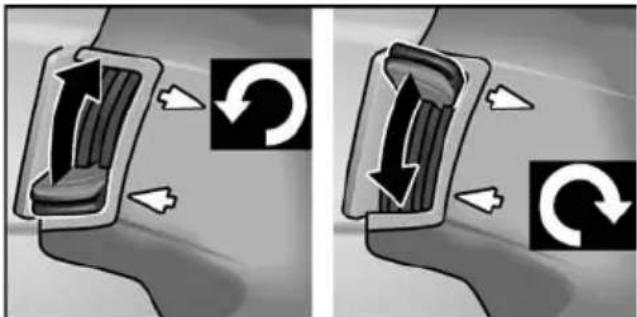

Pyörimissuunnan valinta VARO! Vaihda toimintoa vain sähkötyökalun ollessa pysäytettynä. Aseta suunnanvaihtokytkin sopivaan asentoon: – Ylös: vastapäivään – Alas: myötäpäivään Sähkötyökalun käynnistys Ilman lukitustoimintoa: Paina kytkintä ja pidä se pohjaan painettuna. Sähkötyökalun käynnistyskytkimestä voidaan lisätä vähitellen kierros- tai iskulukua maksimiarvoon saakka. Koneen pysäytys: Päästä käynnistyskytkin vapaaksi. Lukitustoimintoa käyttäen: VAROITUS! Päällekytketty sähkötyökalu käynnistyy sähkökatkon jälkeen. Pysäytä sähkötyökalu heti! Paina käynnistyskytkintä ja pidä painettuna (1.). Lukitse käynnistyskytkin painamalla lukitusnuppia (2.). Koneen pysäytys: Paina käynnistyskytkintä ja päästä irti. Työohjeita Poraus/vasaraporaus

1. Aseta käyttötoiminnon valitsin symbolin

(poraus) tai. (vasaraporaus) kohdalle. Tarkista lukittuminen!

2. Kiinnitä poranterä.

3. Aseta lisäkahva sopivaan asentoon.

4. Kytke verkkopistotulppa pistorasiaan.

5. Pidä sähkötyökalusta kiinni molemmin

käsin ja asetu työasentoon.

6. Aseta poranterä työstökohdetta vasten

ja käynnistä sähkötyökalu.

7. Paina sähkötyökalua vain kevyesti

8. Pysäytä kone, kun poraus on valmis.

1. Kiinnitä piikkaustaltta.

2. Aseta käyttötoiminnon valitsin symbolin

3. Käännä taltta sopivaan asentoon.

4. Aseta käyttötoiminnon valitsin symbolin

kohdalle. Tarkista lukittuminen!

5. Aseta lisäkahva sopivaan asentoon.

6. Kytke verkkopistotulppa pistorasiaan.

7. Pidä sähkötyökalusta kiinni molemmin

käsin ja asetu työasentoon.

8. Käynnistä sähkötyökalu.

9. Paina sähkötyökalua piikattaessa

kevyesti eteenpäin, jotta taltta ei ponnahda takaisin.

10. Pysäytä kone, kun työ on valmis.

11. Irrota pistotulppa pistorasiasta.

Lisäohjeita – »Terävien« vaihtotyökalujen käyttö lisää työtehoa ja pidentää sähkötyökalun käyttöikää. – Puhdista sähkötyökalu töiden jälkeen ja säilytä sitä kuljetuslaukussa kuivassa paikassa. Huolto ja hoito VAROITUS! Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Puhdistus Puhdista kone ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta. Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein. Hiiliharjat Sähkötyökalu on varustettu automaattisesti irtikytkeytyvillä hiilillä. Kun hiilet ovat kuluneet minimipituuteen, sähkötyökalu kytkeytyy automaattisesti pois päältä. OHJE! Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat. Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa. Takimmaisista ilman sisääntuloaukoista voidaan tarkkailla hiilten kipinöintiä käytön aikana. Jos hiilten kipinöinti on voimakasta, pysäytä sähkötyökalu heti. Toimita sähkötyökalu valmistajan valtuuttamaan huoltoliikkeeseen. Vaihteisto OHJE! Älä avaa vaihteistopään ruuveja koneen takuuaikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa. Sähkötyökalussa on rasvavoitelu. Jätä rasvan vaihto/lisääminen valmistajan valtuuttaman huoltoliikkeen tehtäväksi. Korjaukset Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike. Jos sähkötyökalun verkkojohto vioittuu, sen tilalle on vaihdettava erityisesti tähän tarkoitukseen valmistettu verkkojohto (kiinnitystapa X). Sen voi tilata FLEX- huoltopalvelusta. Varaosat ja tarvikkeet Katso muut lisätarvikkeet, erityisesti vaihtotyökalut, valmistajan tuote-esitteistä. Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.comCHE 2-28 R SDS-plus

Kierrätysohjeita VAROITUS! Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto. Vain EU-maat. Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin! Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen. OHJE! Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä! -Vaatimustenmukaisuus Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen: EN 60745 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti. Teknisestä dokumentaatiosta vastaa: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Vastuun poissulkeminen Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epäasiallinen käyttö tai laitteen käyttö yhdessä muiden valmistajien tuotteiden kanssa.CHE 2-28 R SDS-plus
