BEDIENUNGSANLEITUNG CHE 228 R Flex

• Inhalt Verwendete Symbole p. 3
• Symbole am Gerät p. 3
• Technische Daten p. 3
• Auf einen Blick p. 4
• Zu Ihrer Sicherheit p. 5
• Geräusch und Vibration p. 6
• Gebrauchsanweisung p. 7
• Wartung und Pflege p. 10
• Entsorgungshinweise p. 11
• -Konformität p. 11
• Haftungsausschluss Verwendete Symbole WARNUNG! Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen. VORSICHT! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden. HINWEIS! Bezeichnet Anwendungstips und wichtige Informationen. Symbole am Gerät Vor Inbetriebnahme Bedienungsanleitung lesen! Augenschutz tragen! Gehörschutz tragen! Leichten Atemschutz benutzen! Entsorgungshinweis für das Altgerät (siehe Seite Entsorgungshinweise)! Technische Daten Bohr- und Meißelhammer p. 11

SDS-plus Nennaufnahmeleistung W 800 Leerlauf-Drehzahl min

0–1300 Leerlauf-Schlagzahl min

0–4000 Max. Einzelschlag- energie (nach „EPTA- procedure 05/2009“) J2,7 Schmierung Fett Werkzeugaufnahme SDS-plus max. Bohrdurchmesser – Beton – Mauerwerk (HM-Bohrkrone) –Holz – Metall

Gewicht entsprechend „EPTA-procedure 01/2003“ kg 2,65CHE 2-28 R SDS-plus

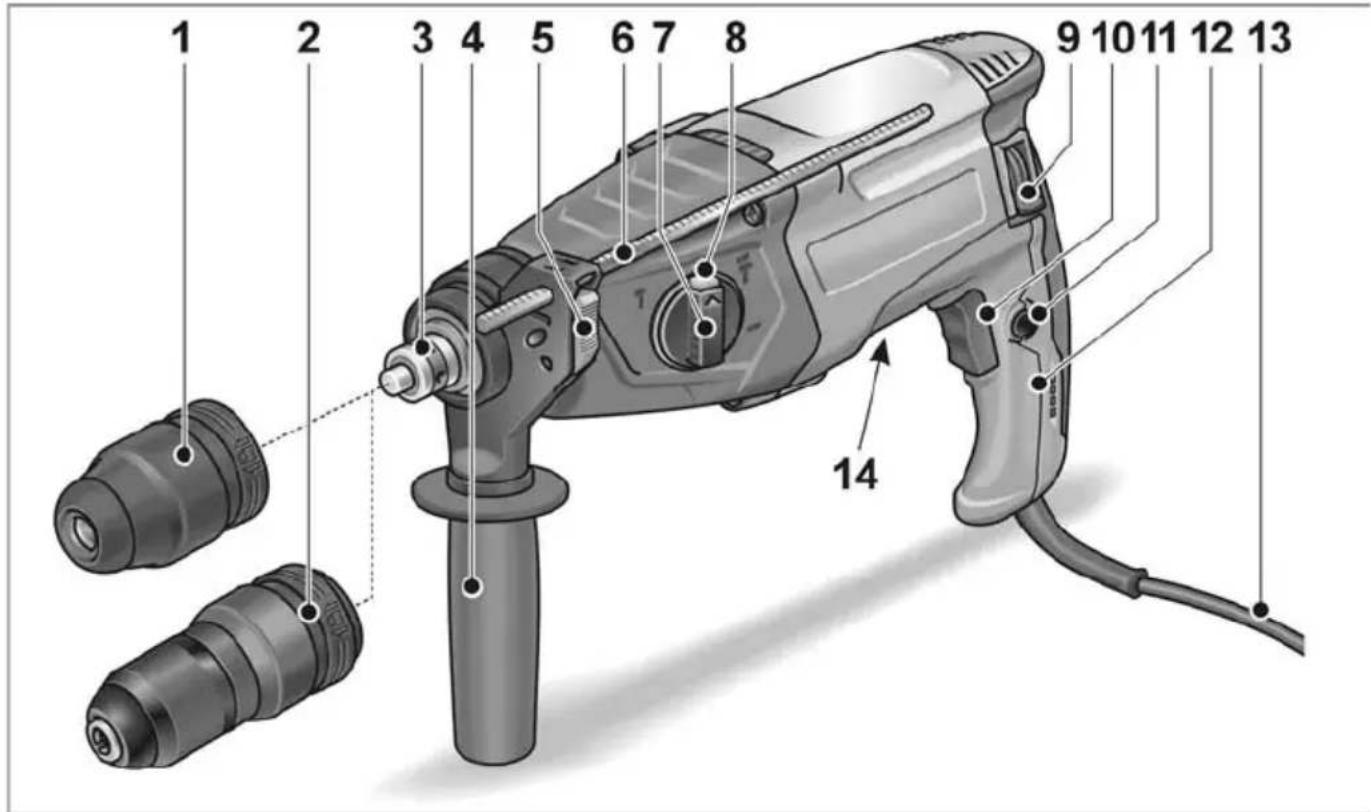

Auf einen Blick 1 SDS Bohrfutter 2 Wechselbohrfutter 3 Spindel 4 Zusatzhandgriff 5 Klemmhebel für Tiefenanschlag 6 Tiefenanschlag 7 Drehknopf für Arbeitsmodus 8 Entriegelungstaste 9 Hebel für Drehrichtungswahl (Rechts-/Linkslauf) 10 Schalter Zum Ein- und Ausschalten sowie zum Hochfahren bis zur maximalen Dreh-/Schlagzahl. 11 Feststellknopf 12 Handgriff 13 Netzkabel 14 Typschild *

• nicht sichtbarCHE 2-28 R SDS-plus

Zu Ihrer Sicherheit WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben . Bewahren Sie alle Sicher- heitshinweise und Anweisungen für die Zukunft auf. Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:

die vorliegende Bedienungsanleitung,

die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft ( Schriften

die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung. Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. Das Elektrowerkzeug ist nur zu benutzen

für die bestimmungsgemäße Verwendung,

in sicherheitstechnisch einwandfreiem Zustand. Die Sicherheit beeinträchtigende Störungen umgehend beseitigen. Bestimmungsgemäße Verwendung Der Bohr- und Meißelhammer CHE 2-28 R SDS-plus ist bestimmt – für den gewerblichen Einsatz in Industrie und Handwerk, – zum Hammerbohren in Mauerwerk und Beton für Dübel- und Ankerbefesti- gungen und Durchgangsbohrungen, – für leichte Stemmarbeiten zum Entfernen von Putz und Fliesen, – zur Verwendung mit dafür geeignetem und vom Hersteller für dieses Gerät empfohlenem Werkzeug. Sicherheitshinweise für Hämmer Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten aus- führen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungs- führenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Weitere Sicherheitshinweise Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt. Sichern Sie das Werkstück. Ein mit Spannvorrichtung festgehaltenes Werk- stück ist sicherer gehalten als mit Ihrer Hand. Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Nur Werkzeuge mit SDS-plus Werkzeug- aufnahme einsetzen. Die korrekte Ver- riegelung durch Ziehen am Werkzeug überprüfen. Eine beschädigte Staubschutzkappe sofort ersetzen lassen. Die Staubschutz- kappe verhindert den Eintriitt von Staub in die Werkzeugaufnahme.CHE 2-28 R SDS-plus

Freigesetzte Stäube von Materialien wie bleihaltige Anstriche, einige Holzarten, Mineralien und Metall können eine Gefährdung der Bedienperson oder in der Nähe befindlicher Personen darstellen. Einatmen oder Berühren dieser Stäube können zu Atemwegserkrankungen und/ oder allergischen Reaktionen führen. – Für gute Belüftung des Arbeitsplatzes sorgen! – Wenn möglich, externe Staub- absaugung verwenden. – Es wird die Verwendung einer Atem- schutzmaske mit Filterklasse P2 empfohlen. Keine Materialien bearbeiten, bei denen gesundheitsgefährdende Stoffe freigesetzt werden (z. B. Asbest). Zur Kennzeichnung des Elektrowerkzeugs nur Klebschilder verwenden. Keine Löcher in das Gehäuse bohren. Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen. Geräusch und Vibration Die Geräusch- und Schwingungswerte wurden entsprechend EN 60745 ermittelt. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: – Schall-Druckpegel: 91 dB(A); – Schall-Leistungspegel: 102 dB(A); – Unsicherheit: K = 3 dB. Schwingungsgesamtwert: – beim Hammerbohren: – Emissionswert: a

– Unsicherheit: K = 1,5 m/s

– beim Meißeln: – Emissionswert: a

– Unsicherheit: K = 1,5 m/s

ACHTUNG! Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte. HINWEIS! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Ver- gleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel reprä- sentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwin- gungs belastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaß- nahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. VORSICHT! Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.CHE 2-28 R SDS-plus

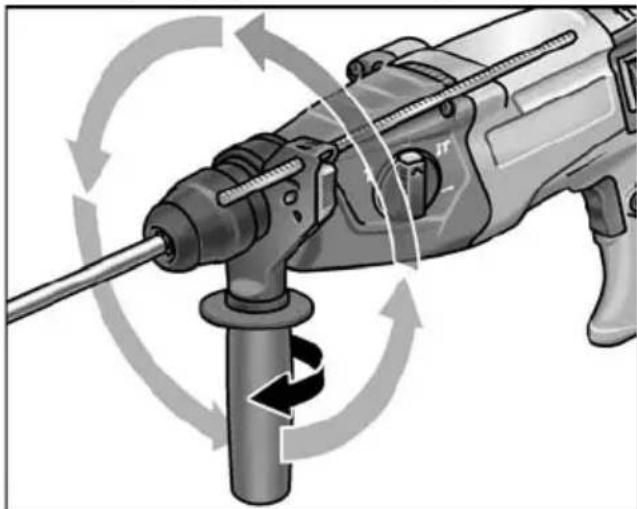

Gebrauchsanweisung Vor der Inbetriebnahme Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren. Zusatzhandgriff verstellen WARNUNG! Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen. VORSICHT! Elektrowerkzeug nur mit montiertem Zusatzhandgriff verwenden. Der Zusatzhandgriff kann in jede beliebige Position geschwenkt werden, um sicheres und ermüdungsfreies Arbeiten zu gewährleisten.

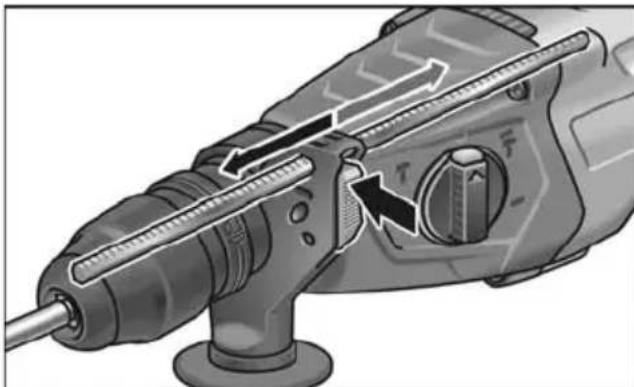

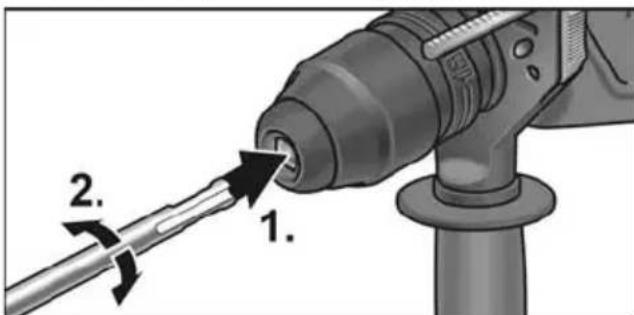

Klemmung durch Drehen am Zusatz- handgriff gegen den Uhrzeigersinn lösen. Zusatzhandgriff auf die gewünschte Position schwenken. Durch Drehen des Zusatzhandgriffs im Uhrzeigersinn den Handgriff in der gewünschten Position fixieren. Tiefenanschlag montieren WARNUNG! Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen. Klemmhebel am Zusatzhandgriff im oberen Bereich drücken und festhalten. Tiefenanschlag einschieben. Tiefenanschlag auf die benötigte Bohrtiefe einstellen. Klemmhebel loslassen. Einsetzen von Werkzeuge mit SDS-Schaft WARNUNG! Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen. VORSICHT! Benutzte Einsatzwerkzeuge können heiß werden. Schutzhandschuhe tragen! HINWEIS! Verwendete Werkzeuge müssen über einen SDS-Schaft verfügen. Für Werkzeuge ohne SDS-Schaft (z. B. Holzbohrer) ist ein Dreibacken-Bohrfutter zu verwenden. Staubschutzkappe überprüfen. – Verschmutzte Kappe reinigen. – Defekte Staubschutzkappe austauschen lassen. Einsatzwerkzeug einsetzen (1.) und drehen (2.), bis es verriegelt. Verriegelung durch Ziehen am Einsatzwerkzeug überprüfen.CHE 2-28 R SDS-plus

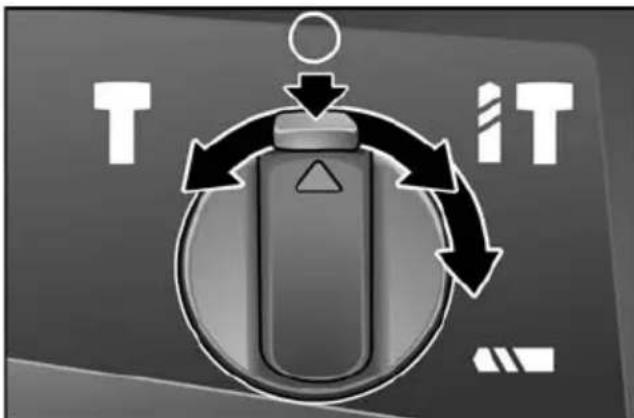

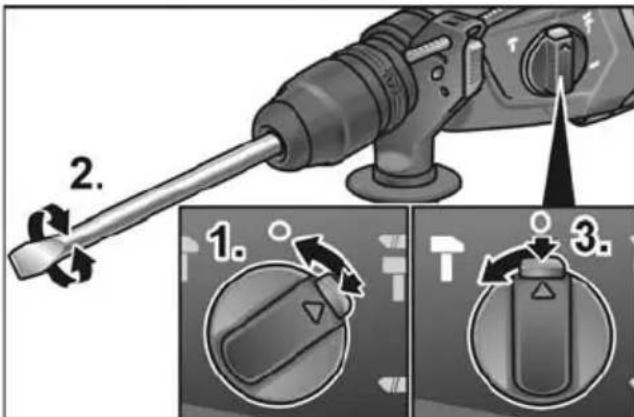

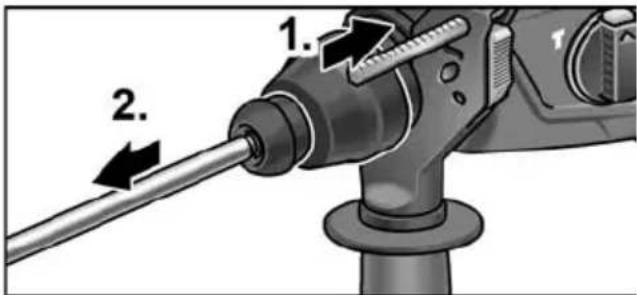

Entnehmen der Werkzeuge WARNUNG! Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen. VORSICHT! Benutzte Einsatzwerkzeuge können heiß werden. Schutzhandschuhe tragen! Verriegelungshülse nach hinten ziehen (1.). Einsatzwerkzeug entnehmen (2.). Arbeitsmodus einstellen VORSICHT! Arbeitsmodus nur bei Stillstand des Elektrowerkzeugs ändern. Entriegelungstaste drücken. Drehknopf auf gewünschten Arbeitsmodus einstellen: Bohren Hammerbohren Einstellen der Meißelposition (siehe dort) Meißeln HINWEIS! – In den Positionen (Bohren), (Hammerbohren) und (Meißeln) muss die Entriegelungstaste sichtbar verriegeln (herausspringen). – In der Position (Einstellen der Meißelposition) das Elektrowerkzeug nicht einschalten. Einstellen der Meißelposition Der Meißel kann in eine für die auszu- führenden Arbeiten optimalen Position verdreht werden. Entriegelungstaste drücken und Drehknopf für Arbeitsmodus auf das Symbol stellen (1.). Meißel drehen, bis der Meißel den gewünschten Winkel aufweist (2.). Entriegelungstaste drücken und Drehknopf für Arbeitsmodus auf das Symbol stellen. Auf Verriegelung achten!CHE 2-28 R SDS-plus

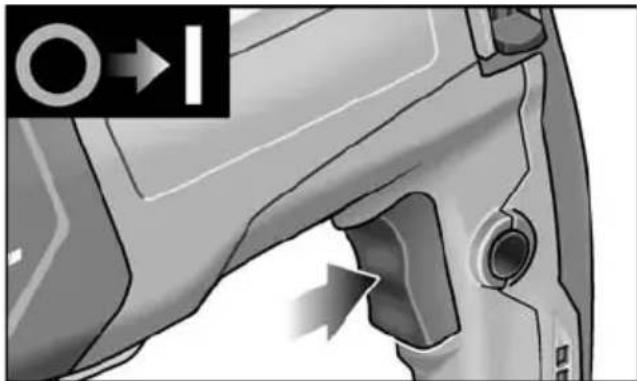

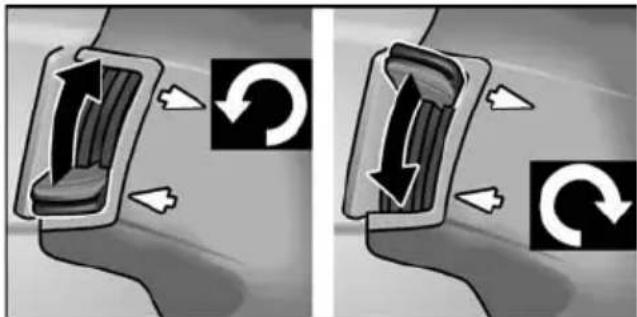

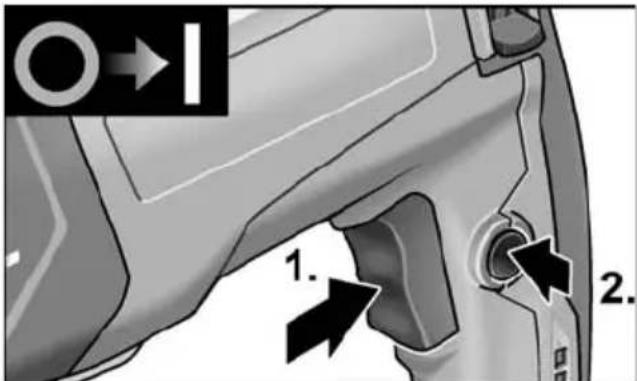

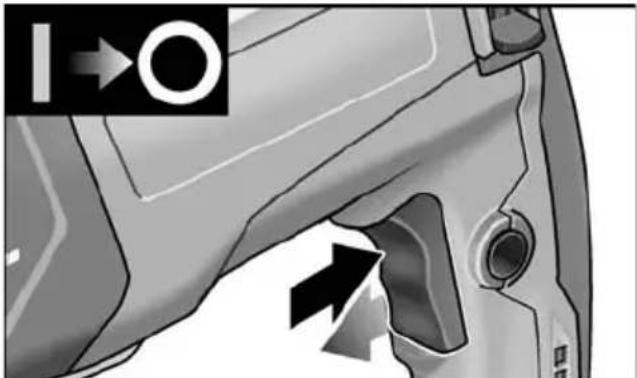

Drehrichtung einstellen VORSICHT! Arbeitsmodus nur bei Stillstand des Elektrowerkzeugs ändern. Schalter Drehrichtungsvorwahl auf die benötigte Position stellen: – Oben: gegen den Uhrzeigersinn – Unten: im Uhrzeigersinn Elektrowerkzeug einschalten Ohne Einrasten: Schalter drücken und festhalten. Der Schalter des Elektrowerkzeugs ermöglicht ein langsames Steigern der Dreh- bzw. Schlagzahl bis zum Maximalwert. Gerät ausschalten: Schalter loslassen. Mit Einrasten: WARNUNG! Nach einem Stromausfall läuft das eingeschaltete Elektrowerkzeug wieder an. Elektrowerkzeug sofort ausschalten! Schalter drücken und festhalten (1.). Feststellknopf drücken, um den Schalter zu arretieren (2.). Gerät ausschalten: Schalter drücken und loslassen. Arbeitshinweise Bohren/Hammerbohren

1. Drehknopf für Arbeitsmodus auf das

Symbol (Bohren) bzw. (Hammer- bohren) stellen. Auf Verriegelung achten!

2. Bohrer einsetzen.

3. Zusatzhandgriff auf die gewünschte

Position einstellen.

4. Netzstecker einstecken.

5. Elektrowerkzeug mit beiden Händen

ergreifen und Arbeitsposition einnehmen.

6. Bohrer ansetzen und Elektrowerkzeug

7. Elektrowerkzeug gefühlvoll nach vorn

8. Nach Beenden der Bohrung Gerät

9. Netzstecker ziehen.

1. Meißel einsetzen.CHE 2-28 R SDS-plus

2. Drehknopf für Arbeitsmodus auf das

3. Meißel in die gewünschte Position

4. Drehknopf für Arbeitsmodus auf das

Symbol stellen. Auf Verriegelung achten!

5. Zusatzhandgriff auf die gewünschte

Position einstellen.

6. Netzstecker einstecken.

7. Elektrowerkzeug mit beiden Händen

ergreifen und Arbeitsposition einnehmen.

8. Elektrowerkzeug einschalten.

9. Elektrowerkzeug beim Meißeln

gefühlvoll nach vorn drücken, so dass es nicht springt.

10. Nach Beenden der Arbeit Gerät

11. Netzstecker ziehen.

Sonstige Hinweise – Die Verwendung von „scharfen“ Ein- satzwerkzeugen steigert die Arbeits- leistung und die Lebensdauer des Elektrowerkzeugs. – Elektrowerkzeug nach der Arbeit reinigen und im Transportkoffer an einem trockenen Ort aufbewahren. Wartung und Pflege WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen. Reinigung Gerät und Lüftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig. Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen. Kohlenbürsten Das Elektrowerkzeug ist mit Abschaltkohlen ausgestattet. Nach Erreichen der Verschleißgrenze der Abschaltkohlen wird das Elektrowerkzeug automatisch abgeschaltet. HINWEIS! Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers. Durch die hinteren Lufteintrittsöffnungen kann das Kohlenfeuer während des Gebrauchs beobachtet werden. Bei starkem Kohlenfeuer das Elektrowerk- zeug sofort ausschalten. Elektrowerkzeug an eine vom Hersteller autorisierte Kundendienstwerkstatt übergeben. Getriebe HINWEIS! Die Schrauben am Getriebekopf während der Garantiezeit nicht lösen. Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers. Das Elektrowerkzeug verfügt über eine Fett- Schmierung. Wechseln/Auffüllen von Fett durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen. Reparaturen Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienst- werkstatt ausführen lassen. Wenn die Anschlussleitung des Elektro- werkzeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung (Anbringungsart X) ersetzt werden. Diese ist über den FLEX-Kundendienst erhältlich. Ersatzteile und Zubehör Weiteres Zubehör, insbesondere Einsatz- werkzeuge, den Katalogen des Herstellers entnehmen. Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.comCHE 2-28 R SDS-plus

Entsorgungshinweise WARNUNG! Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen. Nur für EU-Länder. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. HINWEIS! Über Entsorgungsmöglichkeiten beim Fachhändler informieren! -Konformität Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EU. Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Haftungsausschluss Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.CHE 2-28 R SDS-plus

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/MurrCHE 2-28 R SDS-plus
