KASUTUSJUHEND CHE 228 R Flex

Originaalkasutusjuhend

• Sisukord Kasutatud sümbolid p. 149
• Sümbolid seadmel p. 149
• Tehnilised andmed p. 149
• Ülevaade p. 150
• Teie ohutuse heaks p. 151
• Müra- ja vibratsioon p. 152
• Kasutusjuhend p. 153
• Hooldus ja korrashoid p. 156
• Jäätmekäitlus p. 157
• -Vastavus p. 157
• Vastutuse välistamine Kasutatud sümbolid HOIATUS! Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi. ETTEVAATUST! Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju. MÄRKUS! Tähistab olulist informatsiooni või nõuannet kasutajale. Sümbolid seadmel Enne kasutuselevõttu lugeda kasutusjuhendit! Kanda silmakaitset! Kanda kuulmiskaitset! Kanda kerget hingamiselundite kaitsevahendit! Vana seadme jäätmekäitlus (vaata lehekülge Jäätmekäitlus)! Tehnilised andmed Puur- ja meiselvasar p. 157

SDS-plus Nominaalne võimsustarve W 800 Tühikäigu pöörlemiskiirus min

0–1300 Löökide arv tühikäigul min

0–4000 Max ühe löögi energia („EPTA-procedure 05/2009” järgi) J2,7 Määrimine Määre Tööriista kinnitus SDS-plus Max puurimisava läbimõõt – betoon – müüritis (HM-kroonpuur) – puit – metall

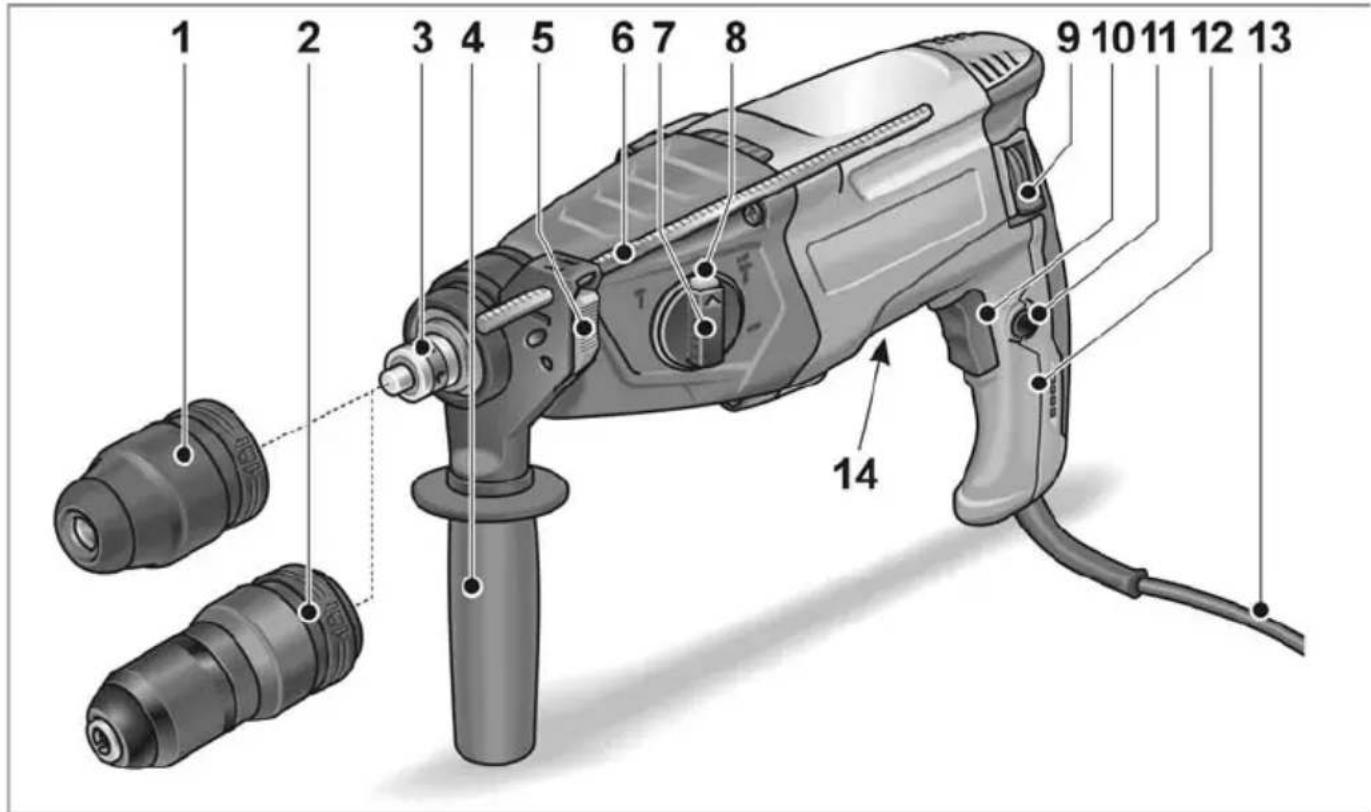

Ülevaade 1SDS Padrun 2 Vahetatav padrun 3 Spindli 4 Lisakäepide 5 Sügavuspiiraja kinnitushoob 6 Sügavuspiiraja 7 Töörežiimi lüliti 8 Vabastusnupp 9 Pöörlemissuuna muutmise hoob (päri-/vastupäeva) 10 Lüliti Sisse- ja väljalülitamiseks ning kiirendamiseks kuni maksimaalsete pöörete/löökide saavutamiseni. 11 Fikseerimisnupp 12 Käepide 13 Võrgukaablit 14 Andmesilt *

Teie ohutuse heaks HOIATUS! Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda. Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

käesolev kasutusjuhend,

lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),

töökohal kehtivad õnnetusjuhtumite ärahoidmise eeskirjad. Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutada elektritööriista ainult

selleks ette nähtud otstarbel,

tehniliselt korras seisundis. Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada. Otstarbekohane kasutamine Puur- ja meiselvasar CHE 2-28 R SDS-plus on ette nähtud – professionaalseks kasutamiseks tööstuses ja käsitöösektoris, – müüritises ja betoonis liitkinnituste, injektsiooniankrute ja läbiviiguavade vasaraga puurimiseks, – kergeteks peitlitöödeks krohvi ja katteplaatide eemaldamisel, – selleks sobiva ja tootja poolt käesoleva tööriista jaoks soovitatud tarvikuga. Ohutusnõuanded vasarate kasutamiseks Kanda kuulmiskaitset! Müra võib põhjustada kuulmiskahjustusi. Kasutage koos seadmega tarnitud lisakäepidemeid. Kontrolli kaotamine võib põhjustada vigastusi. Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi. Ohutusalane lisateave Kasutage sobivat detektorit, et leida üles varjatud juhtmeid või pöörduge informatsiooni saamiseks piirkondliku tarnija poole. Kokkupuude elektrijuhtmega võib põhjustada põlengu ja tekitada elektrilöögi saamise ohu. Gaasijuhtme kahjustamine võib tekitada plahvatuse. Veetorustiku vigastamine toob endaga kaasa materiaalse kahju või võib põhjustada elektrilöögi. Hoidke elektritööriistast mõlema käega tugevalt kinni ja valige endale kindel ja ohutu tööasend. Elektritööriista saab mõlema käega kinni hoides turvalisemalt juhtida. Kinnitage töödeldav materjal. Kinnitusrakisesse kinnitatud töödeldav materjal seisab kindlamini paigal, kui käega kinni hoides. Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud. Ärge puudutage kahjustunud kaablit ja tõmmake pistik pistikupesast välja, kui kaabel saab kahjustada töö käigus. Vigased kaablid suurendavad elektrilöögi tekkimise ohtu. Kasutada ainult SDS-plus kinnitusega tarvikuid. Lukustuse kontrollimiseks tõmmata tarvikust. Kahjustunud tolmukaitse lasta kohe välja vahetada. Tolmukaitse hoiab tarviku kinnituse tolmust puhtana.CHE 2-28 R SDS-plus

Materjalide, nagu näiteks pliisisaldusega värvkatete, mõningate puiduliikide, mineraalainete ja metallide tolmud võivad ohustada käituspersonali või läheduses viibivaid inimesi. Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone. – Hoolitsege selle eest, et töökoht oleks hästi õhutatud! – Võimaluse korral kasutada tolmuimejat. – Soovitatakse kasutada hingamisteede kaitsemaski, mis on varustatud P2 klassi filtriga. Töödelda ei tohi materjale, mis eraldavad tervist kahjustavaid osakesi (nt asbest). Elektritööriista märgistamiseks kasutada ainult kleebiseid. Mitte puurida korpusesse auke. Andmeplaadile märgitud pinge peab vastama kohalikule võrgupingele. Müra- ja vibratsioon Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt. Seadme tüüpiline A-väärtuse müratase: – Helirõhutase: 91 dB(A); – Helivõimsustase: 102 dB(A); – Määramatus: K = 3 dB. Vibratsiooni koguväärtus: – vasaraga puurimisel: – Emissiooni väärtus: a

– Määramatus: K = 1,5 m/s

– meiseldamisel: – Emissiooni väärtus: a

– Määramatus: K = 1,5 m/s

TÄHELEPANU! Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad. MÄRKUS! Käesolevas õpetuses antud vibratsiooni tase on mõõdetud juhendi EN 60745 standarditud mõõtmismeetodi järgi ning seda võib kasu- tada elektriliste tööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekal- ded nimetatud vibratsiooni tasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda. Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada. Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad. ETTEVAATUST! Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.CHE 2-28 R SDS-plus

Kasutusjuhend Enne kasutuselevõttu Võtta elektritööriist ja tarvikud pakendist välja ja kontrollida üle, kas kõik osad on olemas ning ei ole saanud transpordi käigus kahjustada. Lisakäepideme reguleerimine HOIATUS! Enne igasuguste tööde alustamist elektritööriista juures tõmmata pistik pistikupesast välja. ETTEVAATUST! Elektritööriista kasutada vaid koos paigaldatud lisakäepidemega. Lisakäepidemele saab valida suvalise asendi, et töötamine oleks turvalisem ega väsitaks.

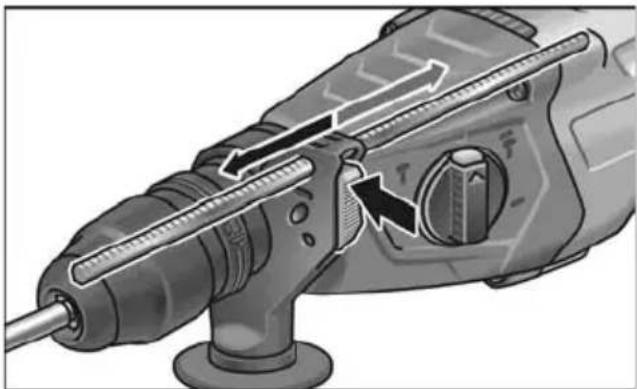

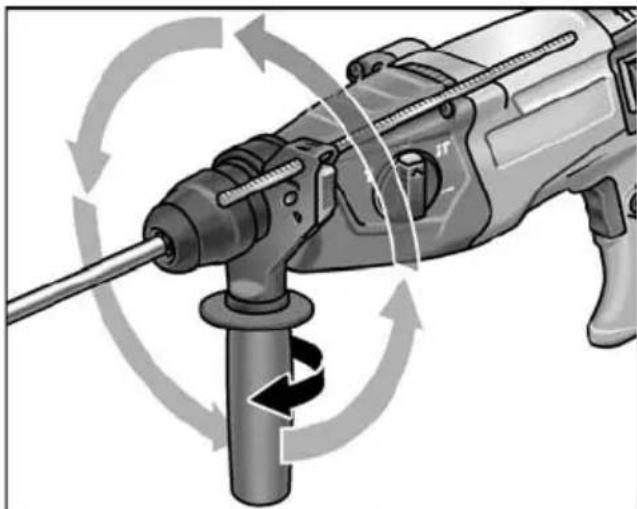

Kinnituse lahti võtmiseks keerata lisakäepide vastupäeva lahti. Keerata lisakäepide soovitud asendisse. Käepideme sobivas asendis fikseeri- miseks keerata käepidet päripäeva. Sügavuspiiraja paigaldamine HOIATUS! Enne igasuguste tööde alustamist elektritööriista juures tõmmata pistik pistikupesast välja. Vajutada lisakäepidemel lukustushoova ülemisele osale ja hoida seda all. Torgata sügavuspiiraja sisse. Seadistada sügavuspiirajaga vajalik puurimissügavus. Lasta lukustushoob lahti. SDS kinnitusega tarvikute kasutamine HOIATUS! Enne igasuguste tööde alustamist elektritööriista juures tõmmata pistik pistikupesast välja. ETTEVAATUST! Kasutatud tarvikud võivad minna kuumaks. Kanda kaitsekindaid! MÄRKUS! Tarvik peab olema SDS kinnitusega. Kui tarvik pole SDS kinnitusega (nt puidu- puur), tuleb kasutada kolme nukiga padrunit. Kontrollida tolmukaitset. – Puhastada kaitse, kui see on määrdunud. – Katkine tolmukaitse lasta välja vahetada.CHE 2-28 R SDS-plus

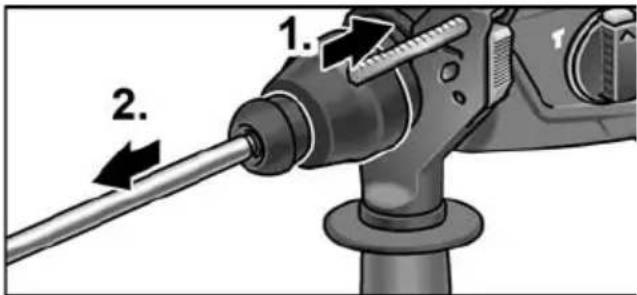

Panna tarvik sisse (1.) ja keerata (2.), kuni see lukustub. Lukustuse kontrollimiseks tõmmata tarvikust. Tarviku väljavõtmine HOIATUS! Enne igasuguste tööde alustamist elektritööriista juures tõmmata pistik pistikupesast välja. ETTEVAATUST! Kasutatud tarvikud võivad minna kuumaks. Kanda kaitsekindaid! Tõmmata lukustushülss taha (1.). Võtta tarvik välja (2.). Töörežiimi seadistamine ETTEVAATUST! Töörežiimi muuta ainult siis, kui elektritööriist seisab. Vajutada vabastusnuppu. Valida lülitiga soovitud töörežiim: Puurimine Vasaraga puurimine Meisli asendi seadistamine (vt sealt) Meiseldamine MÄRKUS! – Asendites (puurimine), (vasaraga puurimine) ja (meiseldamine) peab vabastusnupp nähtavalt lukustuma (välja tulema). – Ärge lülitage elektritööriista asendis (meisli asendi seadistamine) sisse. Meisli asendi seadistamine Meisli asendit saab vastavalt konkreetsele tööle optimaalselt kohandada. Vajutada vabastusnupule ka keerata töörežiimi lüliti sümbolile (1.). Keerata meislit, kuni meisel on soovitud nurga all (2.). Vajutada vabastusnupule ja keerata töörežiimi lüliti sümbolile . Jälgida lukustust!CHE 2-28 R SDS-plus

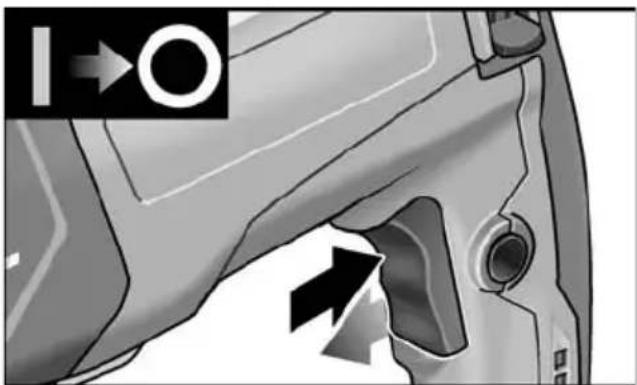

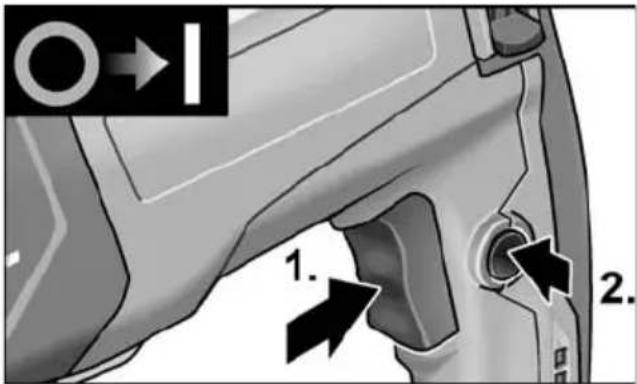

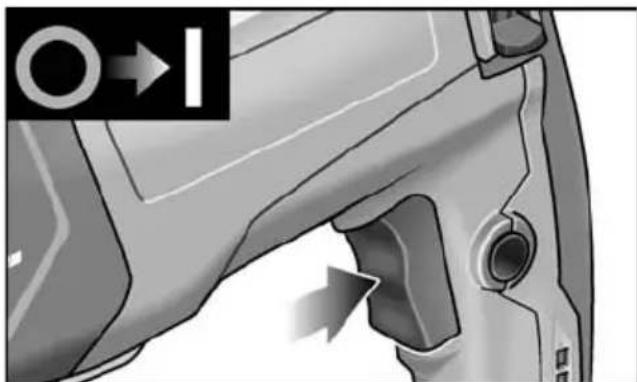

Pöörlemissuuna seadistamine ETTEVAATUST! Töörežiimi muuta ainult siis, kui elektritööriist seisab. Seada pöörlemissuuna eelvaliku lüliti vajaliku asendi peale: – Üleval: vastupäeva – All: päripäeva Elektritööriista sisselülitamine Fikseerimiseta: Vajutada lülitile ja hoida see allavajutatud asendis. Elektritööriista lüliti võimaldab pöördeid või löökide arvu aeglaselt kuni maksimaalse väärtuseni tõsta. Lülitada seade välja: Lasta lüliti lahti. Fikseerimisega: HOIATUS! Sisse lülitatud elektritööriist käivitub pärast voolukatkestust uuesti. Lülitada elektritööriist kohe välja! Vajutada lülitile ja hoida seda allavajutatult (1.). Lüliti fikseerimiseks vajutada fikseeri- misnupule (2.). Lülitada seade välja: Vajutada nuppu ja lasta lahti. Käitus Puurimine/vasaraga puurimine

1. Keerata töörežiimi lüliti sümbolile

(puurimine) või (vasaraga puurimine). Jälgida lukustust!

2. Panna puur sisse.

3. Seada lisakäepide soovitud asendisse.

4. Ühendada võrgupistik pistikupessa.

5. Võtta elektritööriistast mõlema käega

kinni ja võtta sisse tööasend.

6. Asetada puur kohale ja lülitada

elektritööriist sisse.

7. Suruda elektritööriista aeglaselt ja

kontrollitult ettepoole.

8. Pärast puurimise lõpetamist lülitada

9. Tõmmata võrgupistik välja.CHE 2-28 R SDS-plus

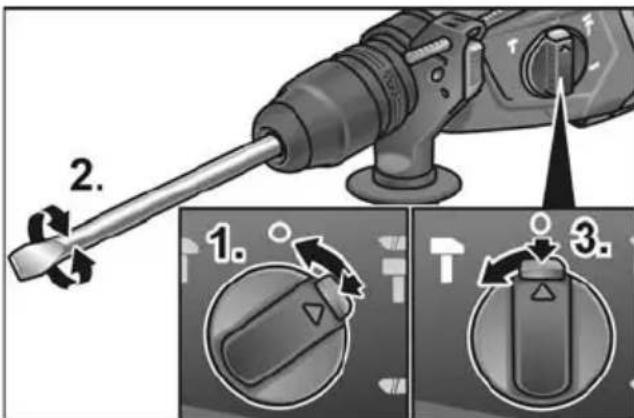

2. Keerata töörežiimi lüliti sümbolile .

3. Keerata meisel soovitud asendisse.

4. Keerata töörežiimi lüliti sümbolile .

5. Seada lisakäepide soovitud asendisse.

6. Ühendada võrgupistik pistikupessa.

7. Võtta elektritööriistast mõlema käega

kinni ja võtta sisse tööasend.

8. Elektritööriista sisselülitamine.

9. Meiseldamisel suruda elektritööriista

aeglaselt ja kontrollitult ettepoole, et see ei hakkaks hüppama.

10. Pärast töö lõpetamist lülitada seade

11. Tõmmata võrgupistik välja.

Lisateave – „Teravate” tarvikute kasutamine suurendab tööjõudlust ja elektritööriista kasutusiga. – Pärast töö lõpetamist puhastada elektritööriist ja viia hoiustamiseks transpordikohvris kuiva ruumi. Hooldus ja korrashoid HOIATUS! Enne igasuguste tööde alustamist elektritööriista juures tõmmata pistik pistikupesast välja. Puhastamine Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus sõltub töödeldavast materjalist ja kasutuse kestusest. Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga. Süsiharjad Elektritööriist on välja lülitamiseks varustatud süsiharjadega. Kui süsiharjad saavutavad oma kulumispiiri, lülitatakse elektritööriist automaatselt välja. MÄRKUS! Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse. Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid. Kui elektritööriistast tuleb rohkesti sädemeid, tuleb see kohe välja lülitada. Anda elektritööriist tootja poolt volitatud klienditeenindusse. Reduktor MÄRKUS! Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse. Elektritööriist on varustatud õlimäärimisega. Õlivahetust/õli lisamist lasta teha tootja poolt volitatud klienditeenindustöökojas. Remonttööd Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses. Kui elektritööriista ühendusjuhe on kahjustunud, tuleb see spetsiaalse ühendusjuhtmega (paigaldusviis X) asendada. Seda saab tellida FLEXi klienditeenindusest. Varuosad ja tarvikud Lisatarvikute ja varuosade kohta vt tootja katalooge. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.comCHE 2-28 R SDS-plus

Jäätmekäitlus HOIATUS! Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks. Ainult EL riikidele. Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele. MÄRKUS! Teavet jäätmekäitluse võimaluste kohta saate müüja käest! -Vastavus Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega: EN 60745 kooskõlas direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega. Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Vastutuse välistamine Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud asjatundmatu kasutamise või teiste tootjate toodete kasutamise tagajärjel.CHE 2-28 R SDS-plus
