LIETOŠANAS INSTRUKCIJA CHE 228 R Flex

Lietošanas pamācības oriģināls

• Saturs Izmantotie simboli p. 167
• Simboli uz instrumenta p. 167
• Tehniskā informācija p. 167
• Īss apskats p. 168
• Jūsu drošībai p. 169
• Trokšņi un vibrācija p. 170
• Lietošanas noteikumi p. 171
• Tehniskā apkope un kopšana p. 174
• Norādījumi par likvidēšanu p. 175
• -Atbilstība p. 175
• Atbildības izslēgšana Izmantotie simboli BRĪDINĀJUMS! Apzīmē tiešu draudošu bīstamību. Šī norādījuma neievērošanas gadījumā draud nāve vai ļoti smagas traumas. UZMANĪBU! Apzīmē iespējamu bīstamu situāciju. Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi. NORĀDĪJUMS! Apzīmē izmantošanas ieteikumus un svarīgu informāciju. Simboli uz instrumenta Pirms ekspluatācijas izlasiet lietošanas pamācību! Nēsājiet acu aizsargu! Nēsājiet trokšņu aizsargu! Lietojiet vieglu respiratoru!! Norādījums par vecās iekārtas likvidēšanu (sk. lpp. Norādījumi par likvidēšanu)! Tehniskā informācija Urbšanas un kalšanas cirtnis p. 175

SDS-plus Nominālā patērējamā jauda W 800 Apgriezienu skaits tukšgaitā min

0–4000 Maks. viena sitiena enerģija (saskaņā ar „EPTA procedūru 05/2009“) J2,7 Eļļošana Eļļa Instrumenta nostiprinājums SDS-plus Maks. urbuma diametrs – Betons – Akmeņu mūris (HM urbjvainags) –Koksne – Metāls

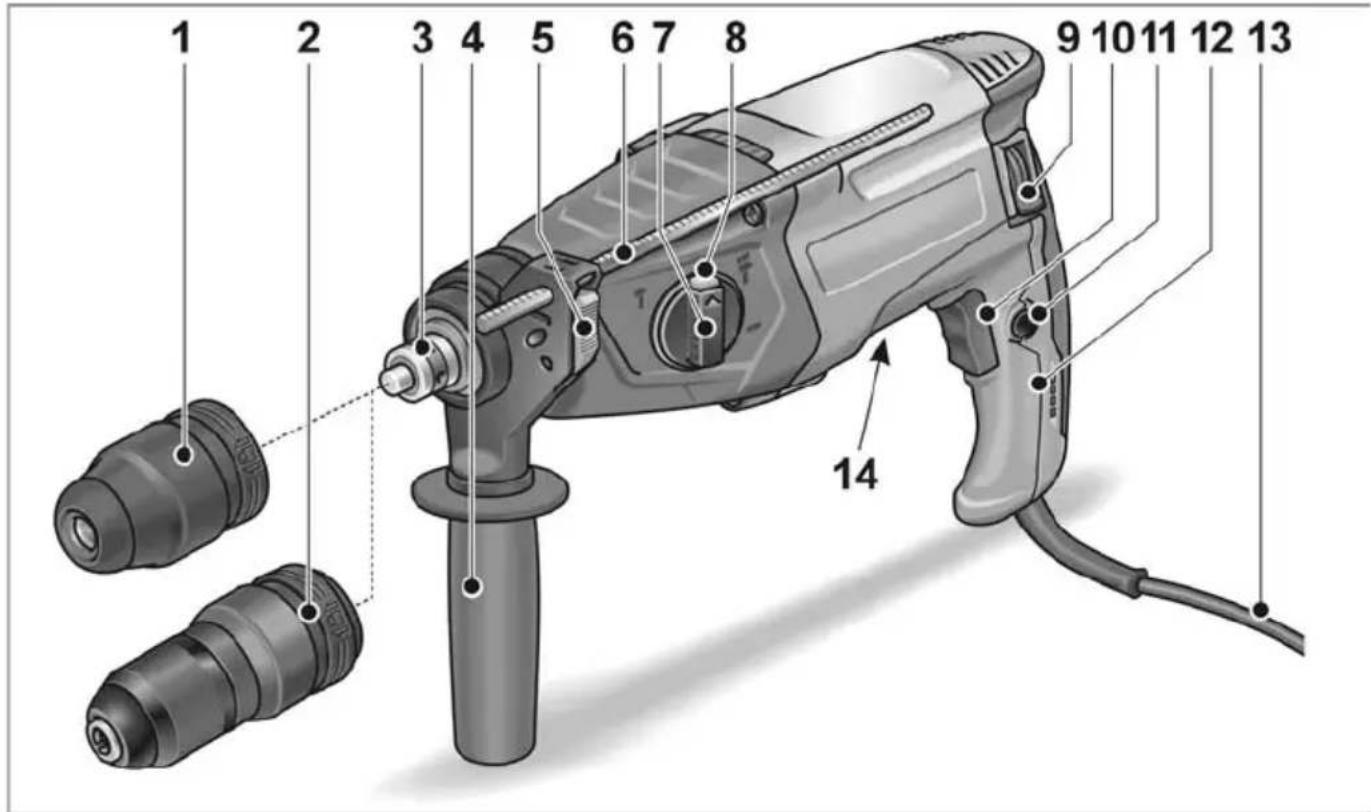

Īss apskats 1 Urbja patrona SDS 2 Nomaināmā urbja patrona 3 Darbvārpsta 4 Papildrokturis 5 Dziļuma ierobežošanas aretieris 6Dziļumatturis 7 Darba režīma pagriežamā poga 8 Atbloķēšanas taustiņš 9 Rotācijas virziena izvēles svira (Kustība pa labi/pa kreisi) 10 Slēdzis Ieslēgšanai un izslēgšanai, kā arī līdz maksimālai apgriezienu/sitienu skaita paaugstināšanai. 11 Sprostslēdzis 12 Rokturis 13 Tīkla kabelim 14 Firmas plāksnīte *

Jūsu drošībai BRĪDINĀJUMS! Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei. Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

šo lietošanas pamācību,

pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),

darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām. Šis elektroinstruments izgatavots atbilstoši tehnikas līmenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai

paredzētajiem darbiem,

drošības tehnikas noteikumiem atbilstošā stāvoklī. Drošību ietekmējoši traucējumi nekavējoties jānovērš. Noteikumiem atbilstoša izmantošana Urbšanas un kalšanas cirtnis CHE 2-28 R SDS-plus paredzēts – profesionālai izmantošanai rūpniecībā un amatniecībā, – veserurbšanai akmens mūros un betonā dībeļu un enkurnostiprinājumiem un caurumiem, – viegliem kalšanas darbiem apmetuma un flīžu noņemšanai, – izmantošanai ar tam piemērotu un ar šīs ierīces ražotāja ieteiktu instrumentu. Drošības tehnikas noteikumi veseriem Nēsājiet trokšņu aizsargu! Trokšņa iedarbība var izraisīt dzirdes zudumu. Izmantojiet kopā ar ierīci piegādātos papildrokturus. Kontroles zudums var izraisīt traumas. Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu arī ierīces metāla detaļās un izraisīt elektrotraumu. Citi drošības norādījumi Izmantojiet piemērotus kontrolaparātus apslēptu elektropadeves vadu konstatēšanai vai iesaistiet vietējo elektroapgādes dienestu. Kontakts ar elektriskajiem vadiem var izraisīt degšanu un elektrotraumas. Gāzes vada bojājumi var izraisīt sprādzienu. Iekļūšana ūdensvadā izraisa materiālos zaudējumus vai var izraisīt elektrotraumu. Stradājot turiet stingri elektroinstrumentu abās rokās un nodrošiniet drošu stāju. Ar divām rokām elektroinstrumentu var vadīt drošāk. Nodrošiniet sagatavi. Izmantojot iespīlēšanas ierīci, sagatavi var drošāk turēt nekā ar roku. Neizmantojiet elektroinstrumentu, ja tā kabelis ir bojāts. Nepieskarieties bojātajam tīkla kabelim, un izvelciet tīkla kontaktdakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeļi paaugstina elektrotraumu iegūšanas risku. Izmantot tikai instrumentus ar SDS-plus instrumenta nostiprinājumu. Velkot instrumentu, pārbaudiet, vai tas ir pareizi nostiprināts. Ja putekļu aizsargvāks ir bojāts, tas nekavējoties jānomaina. Putekļu aizsargvāks neļauj iekļūt putekļiem instrumenta nostiprinājumā.CHE 2-28 R SDS-plus

No materiāliem izdalījušies putekļi, kā piem., no svinu saturošiem krāsu slāņiem, atsevišķām koksnes šķirnēm, minerāliem un metāliem var būt bīstami strādājošajām un tuvumā esošajām personām. Ieelpojot vai sakaroties ar šiem putekļiem, var tikt izraisītas elpošanas ceļu slimības un/vai alerģiskas reakcijas. – Nodrošiniet labu darba iecirkņa vēdināšanu! – Ja iespējams, izmantojiet eksternu putekļu nosūkšanu. – Tiek ieteikta P2 filtra kategorijas filtrējošās aizsargmaskas izmantošana. Neapstrādājiet materiālus, kuri izdala veselībai bīstamas vielas (piem., azbestu). Elektroinstrumenta apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus. Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes. Trokšņi un vibrācija Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 60745. Ar A novērtētais ierīces trokšņa līmenis parasti sastāda: – Skaņas spiediena līmenis: 91 dB(A); – Skaņas jaudas līmenis: 102 dB(A); – Nedrošība: K = 3 dB. Svārstību summārā vērtība: – veserurbšanas laikā: – Emisijas koeficients: a

– kaļot: – Emisijas koeficients: a

UZMANĪBU! Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti. NORĀDĪJUMS! Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā. Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju. UZMANĪBU! Skaņas spiedienam pārsniedzot 85 dB(A), jānēsā skaņas aizsargu.CHE 2-28 R SDS-plus

Lietošanas noteikumi Pirms ekspluatācijas Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes pilnību un transportēšanas bojājumus. Papildroktura nostādīšana BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. UZMANĪBU! Izmantojiet elektroinstrumentu tikai ar piemontētu papildrokturi. Papildrokturi var pagriezt jebkurā nepieciešamajā pozīcijā, lai nodrošinātu drošu un nenogurstošu darbu.

Fiksāciju atbrīvojiet, griežot papildrokturi pretēji pulksteņrādītāju virzienam. Pagrieziet papildrokturi nepieciešamajā pozīcijā. Griežot papildrokturi pulksteņrādītāju virzienā, nofiksējiet rokturi vēlamajā pozīcijā. Dziļumattura montāža BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. Piespiediet uz papildroktura esošā aretiera augšējo daļu un pieturiet. Iebīdiet dziļumatturi. Nostādiet dziļumattura nepieciešamo urbšanas dziļumu. Atlaidiet aretieri. Instrumentu ar SDS galeni ievietošana BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. UZMANĪBU! Izmantotie iesaistāmie instrumenti var sakarst. Nēsājiet aizsargcimdus! NORĀDĪJUMS! Izmantotajiem instrumentiem jābūt SDS galenim. Instrumentiem bez SDS galeņa (piem., koka urbis) jāizmanto trīsžokļu urbjpatrona. Pārbaudiet putekļu aizsargvāku. – Aizsērējušu vāku notīriet. – Bojāts putekļu aizsargvāks jānomaina.CHE 2-28 R SDS-plus

Ievietojiet instrumentu (1.) un grieziet (2.), līdz tas nofiksējas. Pārbaudiet iefiksēšanos, velkot iesaistāmo instrumentu. Instrumentu izņemšana BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. UZMANĪBU! Izmantotie iesaistāmie instrumenti var sakarst. Nēsājiet aizsargcimdus! Velciet atpakaļ fiksējošo uzmavu (1.). Izņemiet iesaistāmo instrumentu (2.). Darba režīma nostādīšana UZMANĪBU! Izmainiet darba režīmu tikai elektroinstrumenta miera stāvoklī. Nospiediet atbloķēšanas taustiņu. Nostādiet pagriežamo pogu uz nepieciešamo darba režīmu: Urbšana Veserurbšana Kalta pozīcijas noregulēšana (skatīt tur) Kalšana NORĀDĪJUMS! – Pozīcijās (urbšana), (veserurbšana) un (kalšana) atbloķēšanas taustiņam redzami jāiefiksējas (jāizlec). – Elektroinstrumentu nedrīks ieslēgt pozīcijā (kalta pozīcijas nostādīšana). Kalta pozīcijas nostādīšana Kaltu var pagriezt veicamajiem darbiem optimālā pozīcijā. Nospiediet atbloķēšanas taustiņu un nostādiet darba režīma pagriežamo slēdzi uz simbolu (1.). Grieziet kaltu tik ilgi, līdz kalts norāda nepieciešamo leņķi (2.). Nospiediet atbloķēšanas taustiņu un nostādiet darba režīma pagriežamo slēdzi uz simbolu . Ievērojiet iefiksēšanos!CHE 2-28 R SDS-plus

Rotācijas virziena nostādīšana UZMANĪBU! Izmainiet darba režīmu tikai elektroinstrumenta miera stāvoklī. Nostādiet nepieciešamajā pozicijā griešanās virziena izvēles slēdzi: – Augšā: pretēji pulksteņrādītāju virzienam – Lejā:: pulksteņrādītāju virzienā Elektroinstrumenta ieslēgšana Bez iefiksēšanās: Spiediet slēdzi un turiet to nospiestu. Elektroinstrumenta slēdzis dod iespēju lēnai apgriezienu skaita jeb sitienu skaita palielināšanai līdz maksimālai vērtībai. Ierīces izslēgšana: Slēdzi atlaidiet. Ar iefiksēšanos: BRĪDINĀJUMS! Pēc strāvas padeves pārtraukuma ieslēgtais elektroinstruments no jauna ieslēdzas. Nekavējoties izslēdztiet elektroinstrumentu! Nospiediet slēdzi un turiet nospiestu (1.). Slēdža aretēšanai nospiediet sprostslēdzi (2.). Ierīces izslēgšana: Nospiediet slēdzi un atlaidiet. Darba norādījumi Urbšana/veserurbšana

1. Nostādiet darba režīma pagriežamo

pogu uz simbolu (urbšana) jeb. (veserurbšana). Ievērojiet iefiksēšanos!

2. Ievietojiet urbi.

3. Nostādiet papildrokturi nepieciešamajā

rokām un ieņemiet darba pozīciju.

8. Pēc urbšanas pabeigšanas izslēdziet

2. Nostādiet pagriežamo pogu darba

3. Pagrieziet kaltu nepieciešamajā

4. Nostādiet pagriežamo pogu darba

režīmam uz simbolu . Ievērojiet iefiksēšanos!

5. Nostādiet papildrokturi nepieciešamajā

rokām un ieņemiet darba pozīciju.

8. Elektroinstrumenta ieslēgšana

9. Kalšanas laikā izjusti spiediet elektro-

instrumentu uz priekšu, tā lai tas nelec.

10. Pēc darba pabeigšanas izslēdziet ierīci.

11. Atvienojiet kontaktdakšu.

Papildnorādījumi – Izmantojot „asus“ iesaistāmos instrumentus, palielinās darba ražība un elektroinstrumenta ilgizturība. – Pēc darba notīriet elektroinstrumentu un uzglabājiet transportēšanas koferī sausā vietā. Tehniskā apkope un kopšana BRĪDINĀJUMS! Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu. Tīrīšana Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādā- jamā materiāla un no lietošanas ilguma. Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu. Ogļsukas Elektroinstruments ir aprīkots ar atslēgšanās oglēm. Pēc atslēgšanās ogļu nodiluma robežas sasniegšanas elektroinstruments automātiski atslēdzas. NORĀDĪJUMS! Nomaiņai izmantojiet tikai ražotāja oriģināldetaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi. Caur pakaļējām ventilatora spraugām darba laikā var novērot ogļuguni. Stipras ogļuguns gadījumā elektro- instrumentu nekavējoties izslēdziet. Nododiet elektroinstrumentu ražotāja autorizētā tehniskā servisa darbnīcā. Pārvads NORĀDĪJUMS! Garantijas termiņa laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi. Elektroinstruments aprīkots ar eļļas eļļošanas sistēmu. Nomainiet/uzpildiet eļļu ražotāja ieteiktajā autorizētajā tehniskā servisa dienestā. Remontdarbi Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā. Ja elektroinstrumenta pieslēguma vads ir bojāts, tad to jānomaina ar speciāli sagatavotu pieslēguma vadu (uzstādīšanas veids X). To var iegādāties firmas FLEX tehniskā servisa dienestā. Rezerves daļas un aprīkojums Ar citu aprīkojumu, īpaši ar izmantojamiem instrumentiem, var iepazīties ražotāja katalogā. Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.comCHE 2-28 R SDS-plus

Norādījumi par likvidēšanu BRĪDINĀJUMS! Nodrošiniet nolietoto ierīču nelietojamību, likvidējot to tīkla kabeli. Tikai ES valstīm. Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem. Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei. NORĀDĪJUMS! Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā. -Atbilstība Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745 atbilstoši direktīvu 2014/30/ES, 2006/42/EK, 2011/65/ES noteikumiem. Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Atbildības izslēgšana Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ. Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.CHE 2-28 R SDS-plus
