BRUKSANVISNING CHE 228 R Flex

For din egen sikkerheds skyld

ADVARSEL!

Kontroller stovbeskyttelseskappen.

Reservedele og tilbehør

Gor udtjente apparater ubrugelige ved at fferne netkablet.

Kun for EU-lande.

For din egen sikkerhet 78

Stoyogvibrasjon 79

Bruksanvisning 80

Vedlikehold og pleie 83

Utelukkelse av ansvar 84

Anvendte symboler

ADVARSEL!

Gjør oppmerksom pa en umiddelbar truende fare. Det kan oppsta livsfare erler fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan,vare farlig.Det kan oppsta skader på personer uller ting dersom dette ikke blir fulgt.

HENVISNING!

Betegner tips om bruken og viktige informasjoner.

Symbolene på apparatet

Tekniske data

Bore- og meiselhammer		CHE 2-28 R SDS-plus
Nominelt strømforbruk W	800
Turtall ved tomgang	min-1	0-1300
Tomgangs turtall	min-1	0-4000
Max. enkeltslags energia (i henhold til "EPTA- procedure 05/2009")	J	2,7
Smøring Fett
Verktøyholder SDS-plus
Max. bored diameter - B et o n g - M ur v e r k (H borekrone) - Tre - M et a l l	mm mm mm mm	28 68 30 13
Vekten er tilsvarende "EPTA-procedure 01/2003"	kg 2,65

Betjeningsveiledningen
må leses før ibruktaking!

Öyevern må brukes!

Bruk hørselsvern!

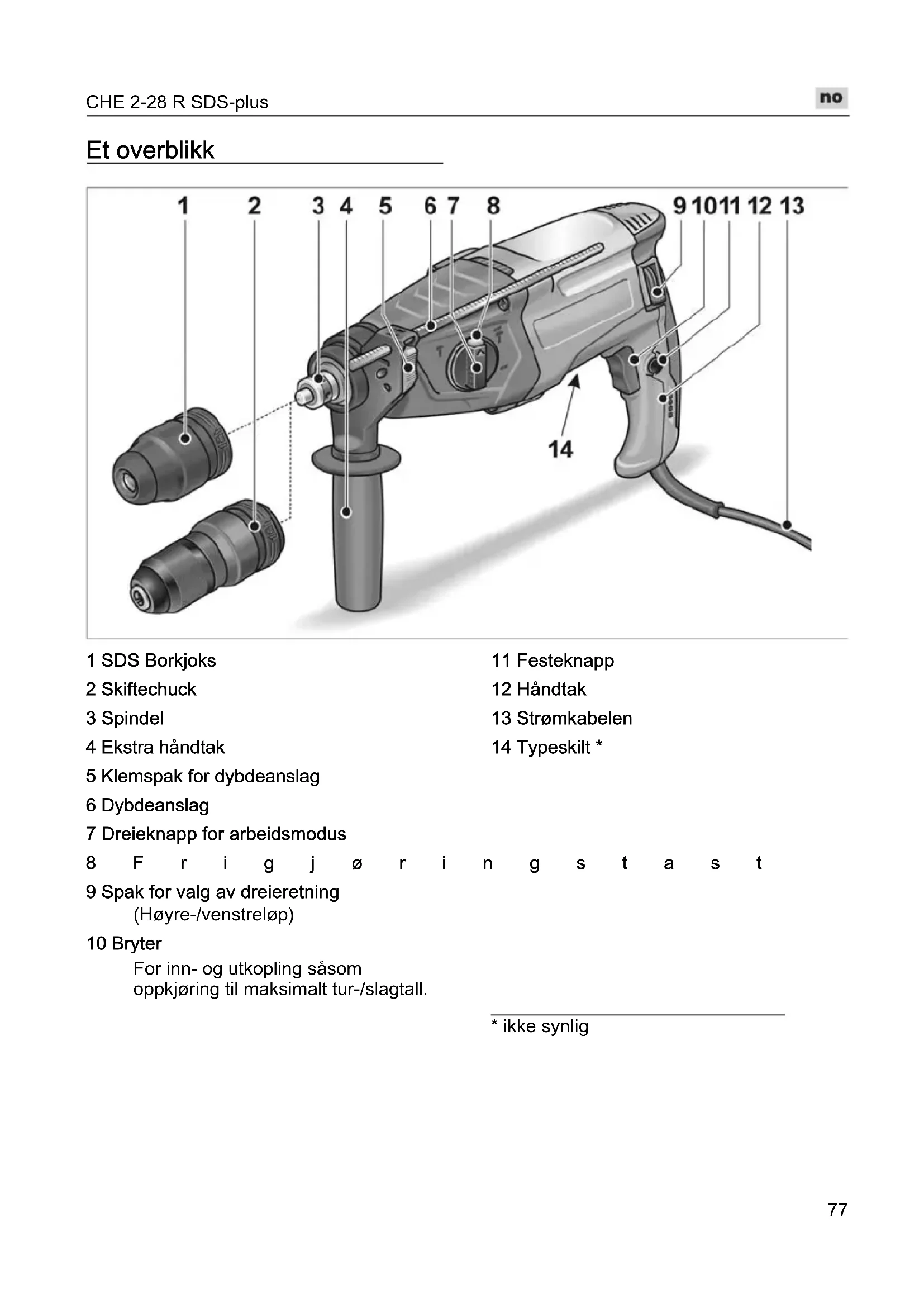

For inn- og utkoping sasom oppkjoring til maksimalt tur-/slagtall.

• ikke synlig

For din egen sikkerhet

ADVARSEL!

Les igjennom alle sikkerhetshenvisingene og anvisingene. Forsommelser när det gjelder overholdelsen av sikkerhetshenvisingene og anvisingene, kan fore til elektrisk stot, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisingene og anvisingene for senere bruk. Ma leses igjennom og tas hensyn til før bruk av elektroverktøyet:

den foreliggende betjeningsveiledningen,
de "generelle sikkerhetshenvisiningene" i omgang med elektroverktoy i den vedlagte brosjyren (skrift-nr.: 315.915),
- de regler og forskritter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppsta skade for liv og levnet for brukeren uller tredje personer uller ogsa skade pa maskinen ullre andre ting underBruken av maskinen.Elektroverktoyet makuunBrukes

• til de arbeider den er beregnet for,
• i sikkerhetsteknisk lytefri tilstand.

Feil som har innflytelse pa sikkerheten ma straks utbedres.

Forskriftsmessig bruk

Bore- og meiselhammeren CHE 2-28 R SDS-plus er beregnet for

• for kommersiell bruk innenfor industriog handverk,
  hammerboring i murverk og betong for ekspansjonshylse- og ankerfeste og for gjennomgangsboring,
• for lette stemmearbeider for fjerning av puss og fliser,
• for bruk med egnet verktøy som er anbefalt av produsenten av dette apparatet.

Sikkerhetsveiledninger for hammer

Det mä brukes hørsvern. Pávirkning av stóy kan före til skade på hørselen.
■ Bruk det ekstra handtaket som blir levert med apparatet. Tap av kontrollen kan fore til skader.
Hold maskinen kun i de isolerte handtakene nár du utfører arbeid hvor verktøyet kan treffe på gjemte strøm-ledninger eller dens egen kabel.

Kontakt med spenningsforende ledninger kan ogsa sette apparatdeler av metall under speening og fore til elektrisk stot.

■ Bruk et egnet siskeapparat for a lete etter skulte forsyningsledninger erler forespor hos de offentlige myndighetene hvorslike ledninger finnes. Kontakt med elektroledninger kan fore til grann og elektrisk stot. Skade pa gassledningen kan fore til eksplosjon. Dersom det bores inn i en vannledning, kan dette forarsake skader pa ting og kan fore til elektrisk stot.
Hold elektroverktøyet fast med begge hendene under arbeidet og sorg for at du står sikkert. Elektroverktøyet bør fores sikkert med to hender.
Fest fast arbeidsstykket. Et arbeidsstykke som er festet med en spenninnretning, er sikrere enn om du holder i det med handen.
■ Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut stopselet dersom kabelen blir skadet under arbeidet. Skadete kabler forhøyer risikoen for elektrisk støt.
■ Bruk kun verktøy med SDS-plus verktoyopptak. Kontroller av det er korrekt lukket ved a trekke i verktoyet.
En stovbeskyttelseshette som er skadet, ma straks skiftes ut.

Stovbeskytteseshetten forhindrer at det kommer stov inn i verktoyopptaket.

■ Frigjort støv fra materialer som blyholdige strøk av maling, noen tretyper, mineraler og metall kan forårsake fare for betjeningspersonen eller for personer som oppholder seg iærhen. Innanding ull berøring av slikt støv kan fore til syk-dommer i luftveiene og/eller allergiske reaksjoner.

• Det må sorges for god ventilasjon på arbeidsplassen!
• Om mulig må det brukes eksternt støvavsuging.
• Det anbefales bruk av en pustevernmaske med filterklasse P2.

Det må ikke bearbeides materialer hvor helsefarlige stoffer frigjores (f.eks. asbest).
For kjennetegning av elektroverktoy ma det kun brukes merker/skilt som limes pa. Det ma ikke bores hull i kassen.
Nettspenningen må stemme overens med spenningsangivelsen på typeskiltet.

Stoy og vibrasjon

Stoy- og svingningsverdiene er malt i henhold til EN 60745.

De angitte malseverdiene gjelder for nye apparater. Under den dagligeBruken forandres stoy- og svingningsverdiene.

i HENVISNING!

Det svingningsnivået som er angitt i disse anvisningene er mål'ti henhold til et mælemetode som er normert etter EN 60745, og kan brukes forSAMenligning av elektverktøy. Det egner seg ogsa for en forelpig vurdering av svingningsbelastningen. Det angitte svingningsnivæt representerer de hovedsakelige anvendelsene til elektverktoyet.Dersom elektverktoyet blir brukt for annen bruk med avvikende innsatsverktøy,ller det ikke foretas tilstrekkelig vedlikehold,kan svingningsnivaet avvike. Dette kan fore til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden. For en noyaktig vurdering av svingningsbelastningen bør ogsa tidene tas hensyn til hvor apparatet er slatt av uller er i gang,men ikke blir brukt.Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforlpene.

FORSIKTIGI

Ved lydtrykk pa over 85 dB(A) ma det brukes hørsvern.

Bruksanvisning

Før ibruktaking

Elektroverktøyet og tilbehoret pakkes ut og ma kontrolleres at leveringen er fullstendig og at det ikke er oppstatt transportskader.

Montering av dybdeanslag

ADVARSEL!

Før alle arbeider pa elektroverktoy ma stopselet trekkes ut.

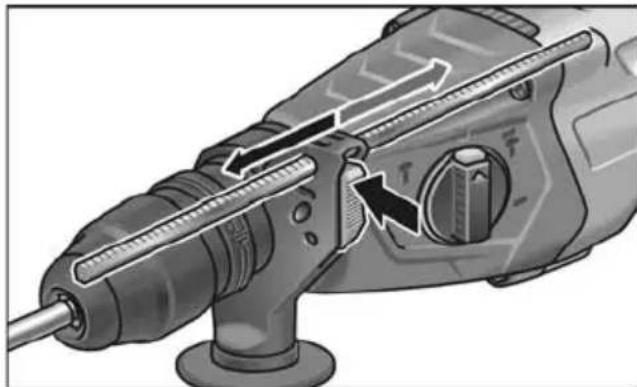

■ Klemmespaken på det ekstra handtaket trykkes i den over delen og holdes fast.
Skyv inn dybdeanslaget.
Dybdeanslaget innstilles pa den onskedeboredybeden.
Klemmespaken slippes.

Innsetting av verktøy med SDS stang

ADVARSELI

For alle arbeider pa elektroverktoy ma stopselet trekkes ut.

FORSIKTIG!

Verktoy som blir brukt kan bli oppvarmet. Bruk vernehansker!

HENVISNING!

Verktøyet som brukes ma ha en SDS stang. For verktøy uten SDS stang (f. eks. trebor) ma det brukes en borepatron med tre kjever.

Stovdekselet mä kontrolleres.

• Dekselet mä rengjøres for smuss.
• Defekt støvbeskyttelseskappe må skiftes ut.

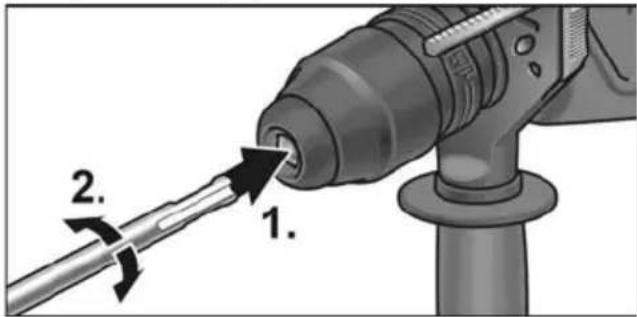

Sett inn verktøyet som skal brukes (1.) og drei det (2.), til det er LAST fast.

Kontroller lasetved a trekke i verktoyet.

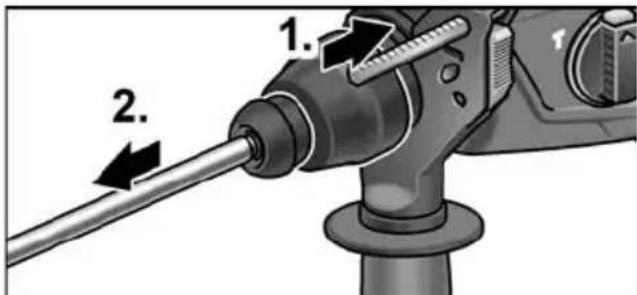

Uttak av verktøyet

ADVARSEL!

Verktoy som blir brukt kan bli oppvarmet. Bruk vernehansker!

Still inn arbeidsmodus

FORSIKTIGI

Arbeidsmodus ma kun endres nare elektroverktoyet star stille.

Trykk frigjøringstasten.

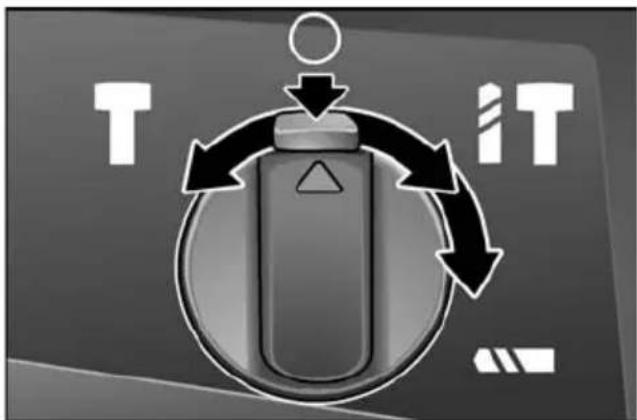

Dreieknappen innstilles på ønsket arbeidsmodus:

Boring

Hammerboring

Innstilling av measelpositionjonen (se der)

Meisling

HENVISNING!

-I posisjonene (haring).
(hammerboring) og Tmeisle) ma frigjøringstasten vare synlig (dvs. den ma springe ut).
- I posisjonen (innstilling av meisel posisjonen) ma elektroverktoyet ikke slås på.

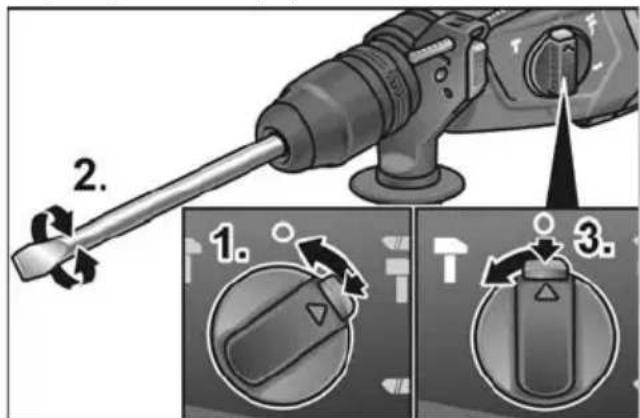

Innstilling av measelpositionjonen

Meiselen kan dreies sik at den star i en optimal posisjon for det arbeidet som skal utfores.

Trykk frigjaringstasten og sett dreieknappen for arbeidsmodus på symbolet 01.).

Drei meiselen inntil den har den onskedevinkelen (2.).
Trykk frigjoringstasten og sett dreieknappen for arbeidsmodus på symbolet. Pass på lasen!

Still inn dreieretningen

FORSIKTIG!

Arbeidsmodus ma kun endres nare elektroverktoyet star stille.

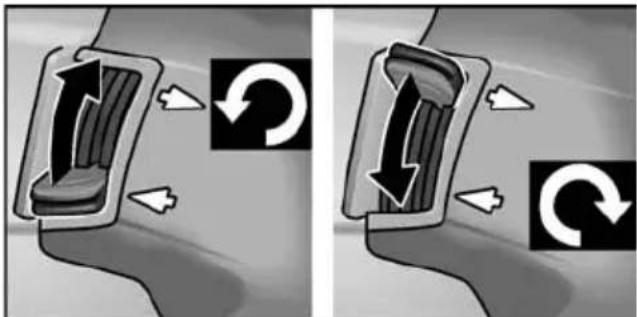

Sett bryteren for forvalg av dreieretningen pa onsket posisjon:

• Oppe: mot klokkens retning
• Nede: i klokkens retning

Innkopling av elektroverktøy Uten Iås:

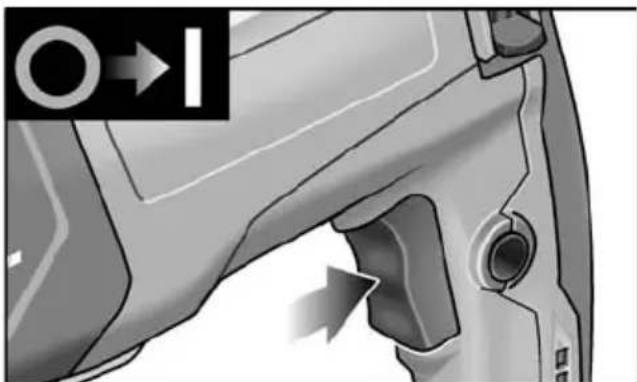

Trykk bryteren og hold den fast. Bryteren pa elektroverktoyet gjør det mulig a la tur-hhv. slagtallet stige langsomt inntl den maksimale verdien.

Utkobling av apparatet:

Slipp bryteren.

Med Iås:

ADVARSEL!

Etter et strømbrudd starter det innkoplete apparatet igjen. Elektroverktøy ma straks slås av!

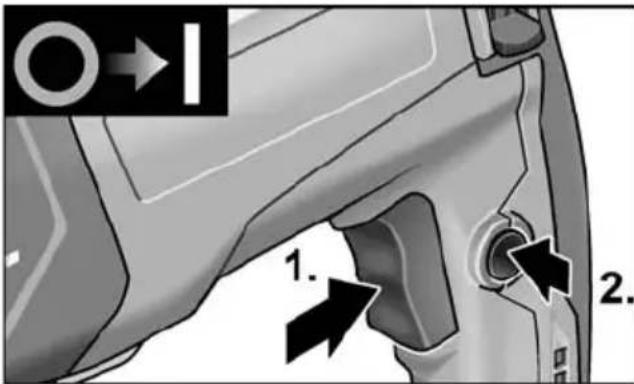

Trykk bryteren og hold den fast (1.).
Trykk laseknappen for a feste fast bryteren (2.).

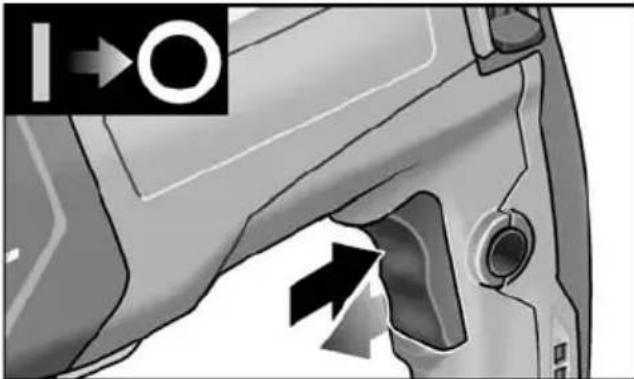

Utkobling av apparatet:

Bryteren trykkes og slippes.

Arbeidshenvisninger

Boring/hammerboring

1. Dreieknappen for arbeitsmodus settes
   på symbolet (höring) hvh.
   (hammerboring). Pass på läsen!
2. Insetting av bor.
3. Still inn det ekstra handtaket i onsket posisjon.
4. Stopselet stikkes inn.
5. Grip elektroverktøyet med begge hendene og still deg opp i arbeidspositionjon.
6. Sett boreren pà og slá pà elektroverktøyet.
7. Elektroverktøyet trykke forsiktig framover.
8. Etter avsluttet boring ma apparatet slas av.
9. Stopselet trekkes ut.

Meisling

1. Sett inn meisel.
2. Dreieknappen for arbeidsmodus stilles
   på symbolet
3. Drei meiselen i onsket posisjon.
4. Dreieknappen for arbeitsmodus stilles på symbolet Pass på lason!
5. Still inn det ekstra handtaket i onsket posisjon.
6. Stopselet stikkes inn.
7. Grip elektroverktøyet med begge hendene og still deg opp i arbeidspositionjon.
8. Innkuples elektroverktøyet.
9. Elektroverktøyet ma under meislingen trykkes forsiktig framover sik at det ikke��.
10. Etter avsluttet arbeid mä apparatet slås av.
11. Stopselet trekkes ut.

Andre henvisninger

Bruk av "skarpe" verktøy øker arbeidsytelsen og ogsa levetiden til elektroverktyet.
-Elektroverktoy ma rengjores etter arbeidet og ma oppbevares i transportkofferten pa et tort sted.

Vedlikehold og pleie

ADVARSEL!

Apparatet og ventilasjonssprekkene mä rengjores regelmessig. Hvor ofte dette mä skje er avhengig av materialet som bearbeides og av hvor lenge apparatet er i bruk.

Innsiden av kassen med motoren må regelmessig blæses ut med tørr trykkuft.

Kullbørster

Elektroverktøyet er utstyrt med utkopingskull.

For utskifting ma det kun brukes original-deler fra produsenten. Ved bruk av andre fabrikater slettes produsentens garanti-forpliktelser.

Igjennom luftinntaksapningene bak kan kullfyret kontrolleres under bruken.

Ved sterke kullgnister ma elektroverktoyet straks slas av. Elektroverktoyet ma leveres inn pa et kundeservice verksted som er autorisert av produsenten.

Drevet

i HENVISNING!

Skruene på drivhodet pågressive i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser.

Elektroverktøyet har en oljesmører.

Skift/pafyll av olje (fett) mä foretas av et kundeservice verksted som er autorisert av produsenten.

Reparasjoner

Reparasjoner ma utelukkende utfores av et kundeserviceverksted som er autorisert av produsenten.

Dersom strømledningen på elektroverktøy er skadet, på den skiftes ut med en spesiell kabel (type X). Dette faes hos FLEX kundeservice.

Reserveder og tilbehør

Ytterligere tilbehør, saerlig innsatsverktøy, finnes i katalogen fra produsenten.

Eksplosjonstegninger og listener for reservedeler finnes på var hjemmeside: www.flex-tools.com

Henisninger om skroting

ADVARSELI

Utrangerte apparater ma gjores ubrukelige ved a fjerne nettkabelen.

Kun for EU-land.

Ikke kast elektriske verktøy i bosset!

I henhold til det europeiske direktivet

2012/19/EU om gamle elektriske og elektroniske apparater og onsetning til nasjonal rett, ma brukte elektroverktøy samles separat og tilfores en miljøvennlig gjenvinning.

HENVISNING!

Faghandelen vil gi deg informasjon om avhendingsmuligheter!

C€-Konformitet

Vi erklærer hermed at vi alene er ansvarlig for atprodukten som er beskrevet under

"Tekniske data" stemmer overens med

Ansvarlig for tekniske dokumenter:

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produitet aller ikke mulig bruk av produitet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse medprodukter fra andre produsenter.
