BRUGSANVISNING CHE 228 R Flex

Anvendtesymboler 67
Symboler pà apparatet. 67
Tekniske data 67
Oversigt 68
For din egen sikkerheds skyld 69
Stoj og vibration 70
Brugsanvising 71
Vedligeholdelse og pleje 74
Bortskaffelseshenvisninger 75
C-Overensstemmelse 75
Ansvarsudelukkelse 75

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Ved tilssidesaettelse af henvisningen opstär der livsfare aller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Ved tilsidesaettelse af henvisningen er der fare for tilskadekomst aller materielle skader.

BEMAERKI!

Betegner anvendelsestips og vigtige informationer.

Symboler på apparatet

Laes betjeningsvejledningen indenibrugtagning!

Benyt ojenværn!

Benyt horevaern!

Benyt et let andedraetsvarn!

Henvisning om bortskaffelse af det udtjente apparat (se side Bortskaffelseshenvisninger)!

Tekniske data

Bore- og/mejselhammer		CHE 2-28 R SDS-plus
Nominel optagelseseffekt	W 800
Omdrejningstal i tomgang	min-1	0-1300
Tomgangs slagtal min	-1	0-4000
Maks. enkeltslagenergi (iht.,EPTA-procedure 05/2009")	J	2,7
Smøring Fedt
Værktøjsoptagelse SDS	-plus
Maks. borets diameter -Beton -Murværk (HM-borkrone) -Træ -Metal	mm mm mm mm	28 68 30 13
Vægt i henhold til "EPTA-procedure 01/2003"	kg 2,65

Oversigt

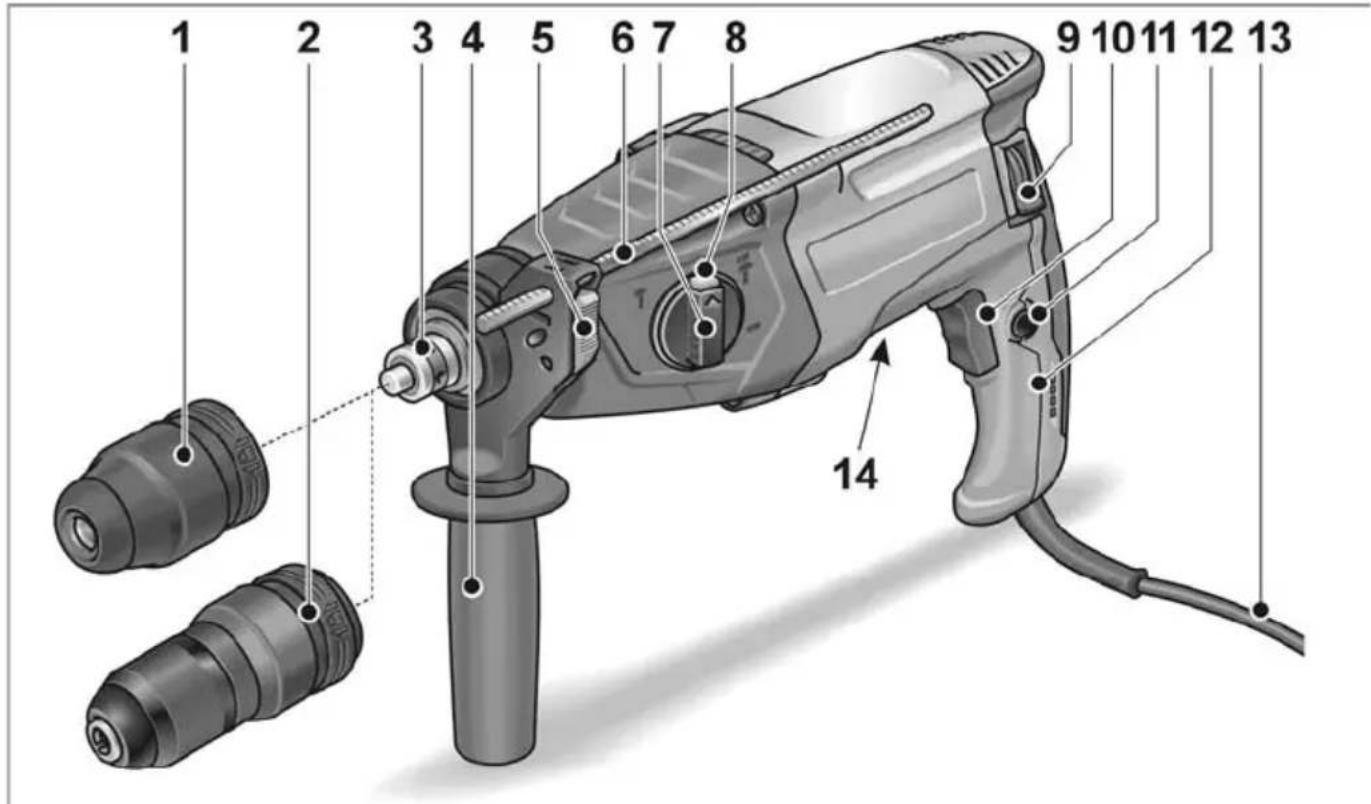

1 SDS Borepatron
2 Vekselpatron
3 Spindel
4 Ekstrahandtag
5 Klemarm til dybdestop
6 Dybdestop
7 Drejeknap til indstilling af arbejdsfungtion
8 Oplukningsknap
9 Handtag til valg af omdrejningsretning (højre-/venstrelb)
10 Afbryder

Til taend og sluk samt til opnaelse af maks. omdrejnings-/slagtal.

11 Laseknap
12 Handgreb
13 Netledning
14 Typeskilt *

Læs venligst alle sikkerhedshenvisninger og anvisninger. Ved tilidesættelse af sikkerhedshenvisningerne og anvisningerne kan det medfrole elektriske stød, brand og/ ell er alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og anvisningerne af hensyn til senere brug. Inden elværktjotet tags i brug læs og følg:

denne betjeningsvejledning,
"Generelle sikkerhedsanvisninger for handtering af elværktjoer i vedlagte hæfte (skrift-nr.: 315.915),
- de for anvendelsestedet geldende regler og forskrifter vedrorende forebyggelse af ulykker.

Dette elværktøj er konstrueret i henhold til aktuelt teknik niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved dens brug opstafare for brugers ellertrendjemands liv og lemmer, maskinen kan beskadiges, aller den kan opsta andre materielle skader. Elværktøj tet kun benytttes

• til det dertil beregnede formal,
• i sikkerhedsteknisk upåklagelig tilstand.

Fejl, der har negativ indflydelse pa sikkerheden, skal afhjaelpes omgaardene.

Bestemmelsesmaessig brug

Bore- og mejselhammeren CHE 2-28 R SDS-plus er beregnet

• til erhvervsmæssig brug inden for industri og handværk,
• hammerboring i murværk og beton til fastgøring af dyvler og ankre samt gennemgangsboringer,
• til let stemmearbejde til at fjerne puds og fliser,
• til brug med passende værktøj, som producenten har anbefalet til denne maskine.

Sikkerhedshenvisninger for hamre

■ Brug horeværn. Man kan miste horelsen ved pavirkning af stoj.
Benyt ekstrahandtagene, der er inkluderet i leveringen. Der er fare for at blive kvestet, hvis man mister kontrollen over maskinen.
- Tag fat i det isoleredehandtag, nár der arbejdes pà steder, hvor indsatsværktøjet vil kinne ramme skjultesstrømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan ögså sætte metaldele på apparatet under spænding og medføre elektriske stød.

Videre sikkerhedshenvisninger

Anvend egnede sogeapparater til sogning af skjulte forsyningsledninger erlerkontakt det lokale forsyningselskab. Kontakt med elledninger kan medfore brand og elektriske std. Beskadigelse af en gasledning kan medfore eksplosion. Hvis der trænger vand ind i vandledningen, opstär der materielle skader, ellertdet kan forarsage elektriske std.
Hold elværktøj fast med begge hænder, nár der arbejdes, og sørg for at stå stabilt. Elværktøj kan foresmere sikkert med begge hænder.
Sikr arbejdsemnet. Det er mere sikkert at holde arbejdsemnet fast med en spende-anordning end med handen.
Elværktoget ma ikke benyttes, hvis kablet er beskadiget. Berør ikke et beskadiget kabel og træk netstikket ud af stikkontakten, hvis kablet skulle blive beskadiget under arbejdet. Beskadigede kabler øger risikoen for elektriske stød.
■ Anvend kun værktøj med SDS-plus værktøjsholder. Kontroller at aflasningen er korrekt ved at trække i værktøjet.
En beskadiget stovbeskyttelseskappe skal udskiftes straks. Stovbeskyttelseskappen forhindrer, at der kan trange stov ind i værktogsholderen.

■ Frisat støv fra materialer, f.eks. blyholdige malinger, nogle træarter, mineraler og metal kan udsætte brugeren eller andre personer, der opholder sig iærheden, for fare. Hvis dette støv indändes eller berøres, kan det medføre øndedræts-sygdomme og/eller allergiske reaktioner.

• Sorg for at arbejdspladsen udluftes godt!
• Brug om muligt ekstern stovudsgninq.
• Det anbefales at anvende en stovmaske med filterklasse P2.

Der må ikke bearejdes materialer, hvor sundhedsfarlige stoffer frigives (f.eks. asbest).
Der mä kun anvendes klæbeetiketter til mærkning af elværktøjet. Bor ikke huller i huset.
Netspændingen og spændingsangivelsen på typeskiltet skal stemme overens.

Stoj og vibration

Stoj- og svingningsværdierne er beregnet ifolge EN 60745.

Det A-vurderede stojniveau for apparatet er typisk:

-Lydtryksniveau:91 dB(A);

-Lydeffektniveau:102 dB(A);

• Usikkerhed: K = 3 dB.

Samlet svingningsværdi:

-vedhammerboring:

Emissionsværdi: a h = 14,30 ~m / s^2
- Usikkerhed: K = 1,5 ~m / s

• ved mejsling:

Emissionsværdi: a h = 14,50 ~m / s^2
- Usikkerhed: K = 1,5 m/s

OBS!

De angivne maleværider gælder for nye apparater. Stoj- og svingningsværiderne ænderer sig ved daglig brug.

i BEMAERKI

Det svingningsniveau, der er angivet i disse anvisninger, er blevet malt i henhold til en standardiseret maleproces i EN 60745 og kan bruges til at sammenigne elværktjojerne. Det egner sig ogsa til en forelbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau repraesenterer elværktjets hovedsagelige anvendelse.

Hvis elværktøj dog benyttes til andre formal, med afvigende indsatsværktjoer uller det vedligeholds utilstraekkeligt, kan svingningsniveauaut eandre sig. Dette kan oge svingningsbelastningen betydeligt i hele arbejdstidsrummet.

For nøjagtigt at kinne vurdere svingningsbelastningen bør man øgså tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbeitsstidsrummet.

Fastlaeg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod pavirkning af svingninger, som for eksempel:

vedligeholdelse af elværktog indsatsværktjer, varmholdelse af hænder, organisation af arbejdsforløb.

FORSIGTIG!

Ved et lydtryk pa over 85 dB(A) skal der benyttes horeværn.

Brugsanvisning

Inden ibrugtagning

Pak elværktog tilbehoret ud og kontrotler om det er kompletller beskadiget under transporten.

Justering af ekstra handtag

ADVARSELI!

Træk netstikket ud af stikkontakten, f#r der udføres arbejde pa elværktjoet.

FORSIGTIG!

Elværktoget mA kun benyttes, nar ekstrahandtaget er pamoneret.

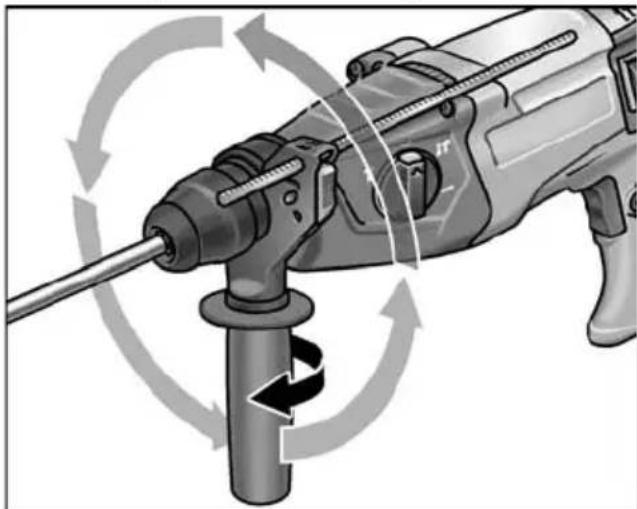

Ekstrahandtaget kan drejes til hvilken som helst onsket position for at garantere, at der kan arbejdes sa sikkert som muligt uten at blive træt.

Løsn klemningen ved at dreje det ekstrahandtag mod urets retning.

Drej ekstrahandtaget til onsket position.

Handtaget fastlases i den onskedeposition ved at dreje det ekstra handtag i urets retning.

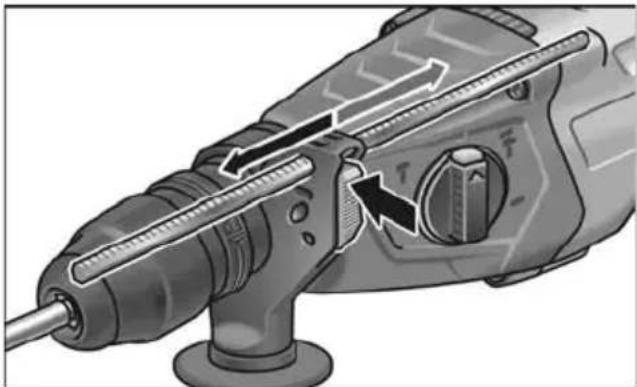

Montering af dybdestop

ADVARSELI!

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Tryk på overste del af klemarmen på det ekstra handtag og hold den inde.
Skub dybdestoppet ind.
Indstil dybdestoppet i onsket boreydbye.
Slip klemarmen.

Opspaending af værktøj med SDSSkaft

ADVARSEL!

Træk netstikket ud af stikkontakten, før der udfores arbejde på elværktøjet.

FORSIGTIG!

Benytte de indsatsværktjoer kan vare meget varme. Benyt beskyttelseshandsker!

i BEMAERKI!

Værktøj der anwendes skal have et SDS-skaft. Til værktøj.uden SDS-skaft (f.eks.træbor) skal der anwendes en trebakket borepatron.

• Rengør kappen, hvis den er snavset.

• Kontroller stovbeskyttelseskappen.

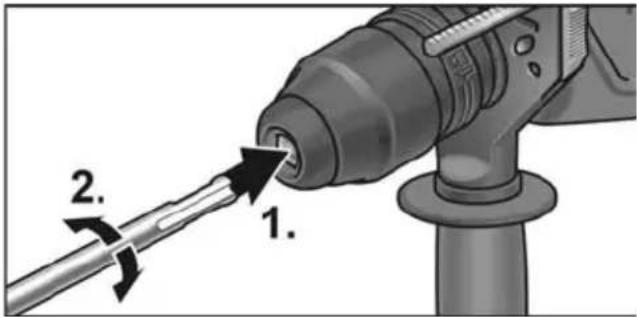

Saat indsatsværktoget (1.) i og drej det (2.), indtil det sidder fast.

Træk i indsatsværkøjet for at kontrollere, om det er låst.

Udtagning af værktøjer

ADVARSELI!

Træk netstikket ud af stikkontakten, før der udfores arbejde på elværktøjet.

FORSIGTIG!

Benytte de indsatsværktjoer kan vaere meget varme. Benyt beskyttelseshandsker!

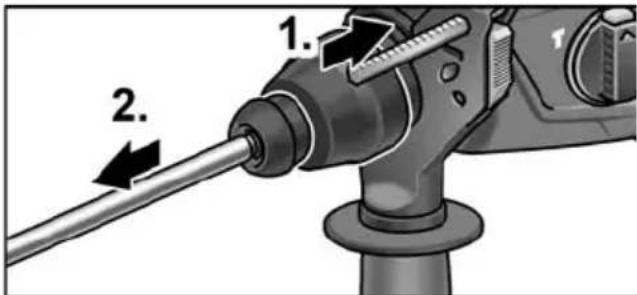

Skub lasehylsen bagud (1.).

Tag andersatsværktoget ud (2.).

Indstilling af arbejdsfungtion

FORSIGTIG!

Arbejsfunktionen ma kun aendres, na elvaerktojet star helt stille.

Tryk på oplukningsknappen.

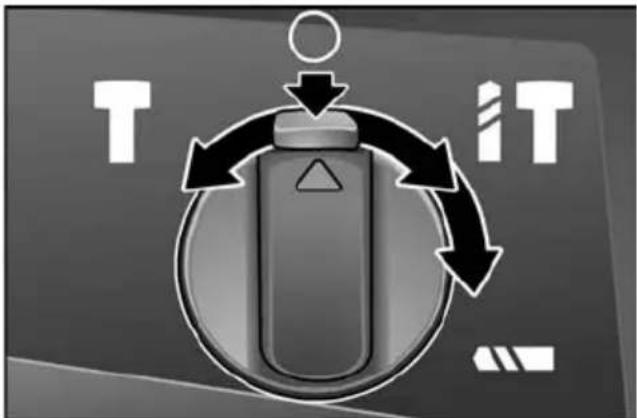

Indstille drejeknappen på ønsket arbejdsfungtion:

Boring

IT Hammerboring
Indstilling af(mejselposition(se der)

Mejsling

BEMAERKI!

• I positionerne (Boring), (Hammerboring) og (Mejsling) skal det kinne ses, at oplukningsknappen er LAST (den springer ud).
• Elværktøjt ma ikke tændes i position O (indstilling af/mejselposition).

Indstilling af(mejselposition

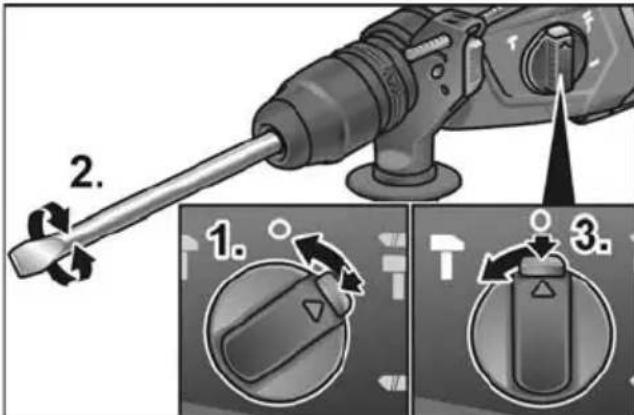

Mejslen kan drejes til en position, der er optimal for arbejdet, der skal udfores.

Tryk på oplukningsknappen og indstil drejeknappen for arbejdsfungtion på symbolet 1.).

Drej mejslen indtil den har den onskedevinkel (2.).
Tryk på oplukningsknappen og indstil drejeknappen for arbejdsfungtion på symbolet Sorg for at den er låst!

Indstilling af omdrejningsretning

FORSIGTIG!

Arbejdsfunktionen ma kun aendres,
när elværktjoet stär helt stille.

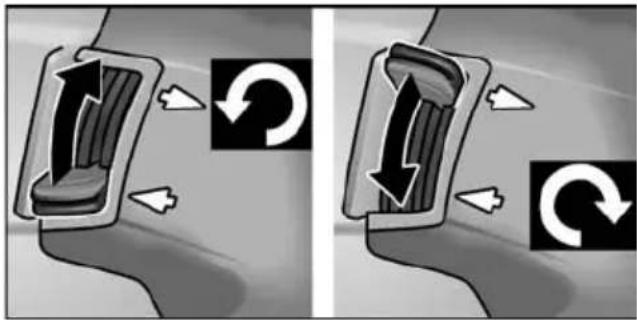

Stil drejeretningsvaelgeren i onsket position:

-Foroven:Imoduret
- Forneden: Med uret

Tændelværktoget

Uden indgreb:

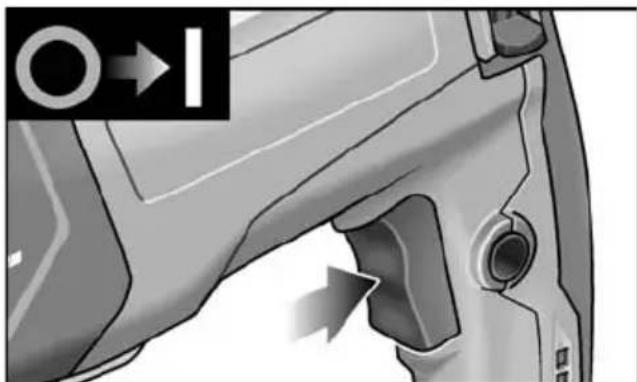

Tryk på afbryderen og hold den fast.

Omdrejnings-ller slagtallet kan oges langsomt med kontakten pa elværktoget, indtil den maksimale værdi er næt.

Sluk af apparatet:

Slip afbryderen.

Med indgreb:

ADVARSEL!

Efter stromsvigt starter det taendte elværktog.
igen.Sluk elværktoget omgaardene!

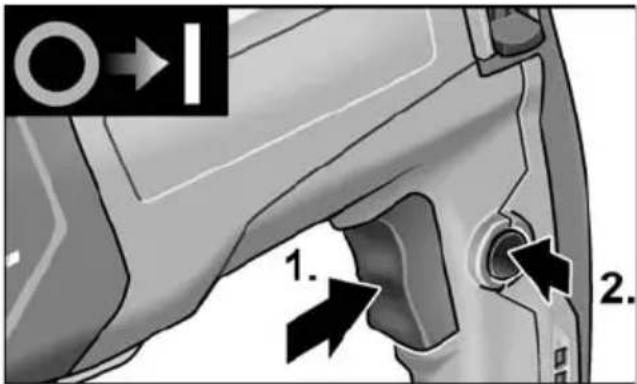

Tryk på afbryderen og hold den inde (1.).
Tryk på laseknappen for at lase afbryderen (2.).

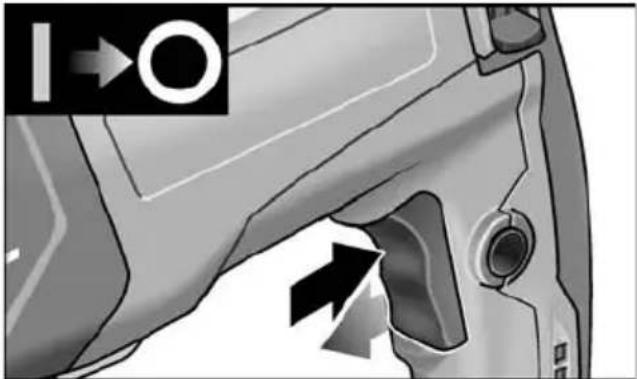

Sluk af apparatet:

Tryk pa afbryderen og slip den.

Arbejdshenvisninger

Boring/hammerboring

1. Indstil drejeknappen for arbejdsfunktion
   på symbolet (Doring) eller (Hammerboring). Sørg for at den er LAST!
2. Sæt boret i.
3. Indstil ekstrahandtaget i onsket position.
4. Stik netstikket i stikkontakten.
5. Tag fat i elværktøjet med begge hænder og indtag arbejdsspositionen.
6. Placer boret på emnet og tænd elværktøjet.
7. Pres elværktøjet forsigtigt fremad.
8. Sluk maskinen, när borearbejdet er afsluttet.
9. Traek netstikket ud.

Mejsling

1. Sæt mejslen på plads.
2. Indstil drejeknappen for arbejdsfungtion
   pø symbolet
3. Drej mejslen til onsket position.
4. Indstil drejeknappen for arbejdsfungtion
   på symbolet Sørg for at den er LAST!
5. Indstil ekstrahandtaget i onsket position.
6. Stik netstikket i stikkontakten.
7. Tag fat i elværktøjet med begge hænder og indtag arbejdsspositionen.
8. Taende elvaerktoget.
9. Pres elværktøjet forsigtigt fremad ved mejsling, sa det ikke „hopper".
10. Sluk maskinen after arbejdets afslutning.
11. Traek netstikket ud.

Yderligere henvisninger

• Brugen af „skarpe“ indsatsværktøjer øger arbejdsydelsen og elværktøjets levetid.
• Rengør elværktøjet after arbejdets afslutning, læg det i transportkufferten og opbevar det på et tørsted.

Vedligeholdelse og pleje

ADVARSEL!

För alle arbejder pa elværktøjet træk netstikket ud af stikkontakten.

Rengøring

Rengør apparatuset og ventilationsslidserne regelmæssigt. Intervallerne afhænger af materialet, der skal bearnejdes, og af brugsvarigheden.

Blæs husets indre med motor ud regelmaessigt med tør trykluft.

Kulbørster

Elværktøjet er udstyret med udkoblingskul.

Nar slidgrensen er naet, slukkes elværktoget automatisk.

BEMAERKI

Der mä kun anvendes originale dele fra producenten ved udskiftning. Ved anwendung af fremmede fabrikater bortf Calder producentens garantiforpligtelser.

Ilden fra kullet kan iagttages gennem de bagerste luftindgangsabninger under brugen.

Sluk elværktøj vet sterk kulbrand. Aflever elværktøj til et af producenten autorisert kundeserviceværksted.

Gearasse

BEMAERKI

Skruerne på gearhovedet pågressive i garantiperioden. Ved tilssedesættelse af dette bortfalder fabrikantens garanti-forpligtelter.

Elværktøjet er udstyret med en fedtsmøringsanordning. Udskiftning/pafyldning af fedt mA kun udfores af et af producenten autoriseret kundeserviceværksted.

Reparationer

Reparationer ma udelukkende udfores af et kundeserviceværkedsted, der er autorisret af producenten.

Hvis tilslutningsledningen til elværktøj er beskadiget, skal det udskiftes af entilslutningsledning i speciel udforelse (anbringelseesart X). Denne tilslutningsledning fas hos FLEX-kundeservice.

Yderligere tilbehør, især indsatsværktøjer, findes i fabrikantens kataloger.

Eksplosionstegninger og resedelslister finder du pa vores hjemmeside:

www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

Elværktøjer er ikke normalhusholdningsaffald!

I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektroværktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding.

BEMAERKI!

Faghanden giver oplyninger om bortskaffelsesmuligheder!

-Overensstemmelse

Vi erklærer under almindeligt ansvar, at\ produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende\ standarder eller normative dokumente: EN 60745 ifolge bestemmelsene i direktiv 2014/30/EU, 2006/42/EF, 2011/65/EU. Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Ruhle
Manager Research & Development (R & D)

Producenten og dennes representant hæfter\ ikke for skader og mistet fortjeneste som følge\ af driftsafbrydelse i virksomheden, forårsaget\ af produit etller fordi produitet ikke kinne\ benyttes.

Fabrikanten og dennes representant hæfter\ ikke for skader opstæt som fjlege af\ usagkyndig anvendelse eller i forbindelse\ medprodukter fra andre producenter.

Innhold

Anvendtesymboler 76

Symbolene pa apparatet 76

Tekniske data 76

Et overblick 77

Henvisninger om skroting 84

C∈-Konformitet 84

Ytterligere sikkerhetshenvisninger

Det A-vurderte stynivæt på apparatet utgør typisk:

-Lydtrykkniva:91 dB(A);
Lydeffektniva: 102 dB(A);
-Usikkerhet: K = 3 dB.

Samlet svingningsverdi:

under hammerboring:

• Emisjonsverdi: a h = 14,30 ~m / s^2
• Usikkerhet: K = 1,5 m/s

undermeisling:

• Emisjonsverdi: a = 14,50 ~m / s^2
• Usikkerhet: K = 1,5 m/s

OBS!
